HASZNÁLATI ÚTMUTATÓ GSN 9034 DK Professional BOSCH

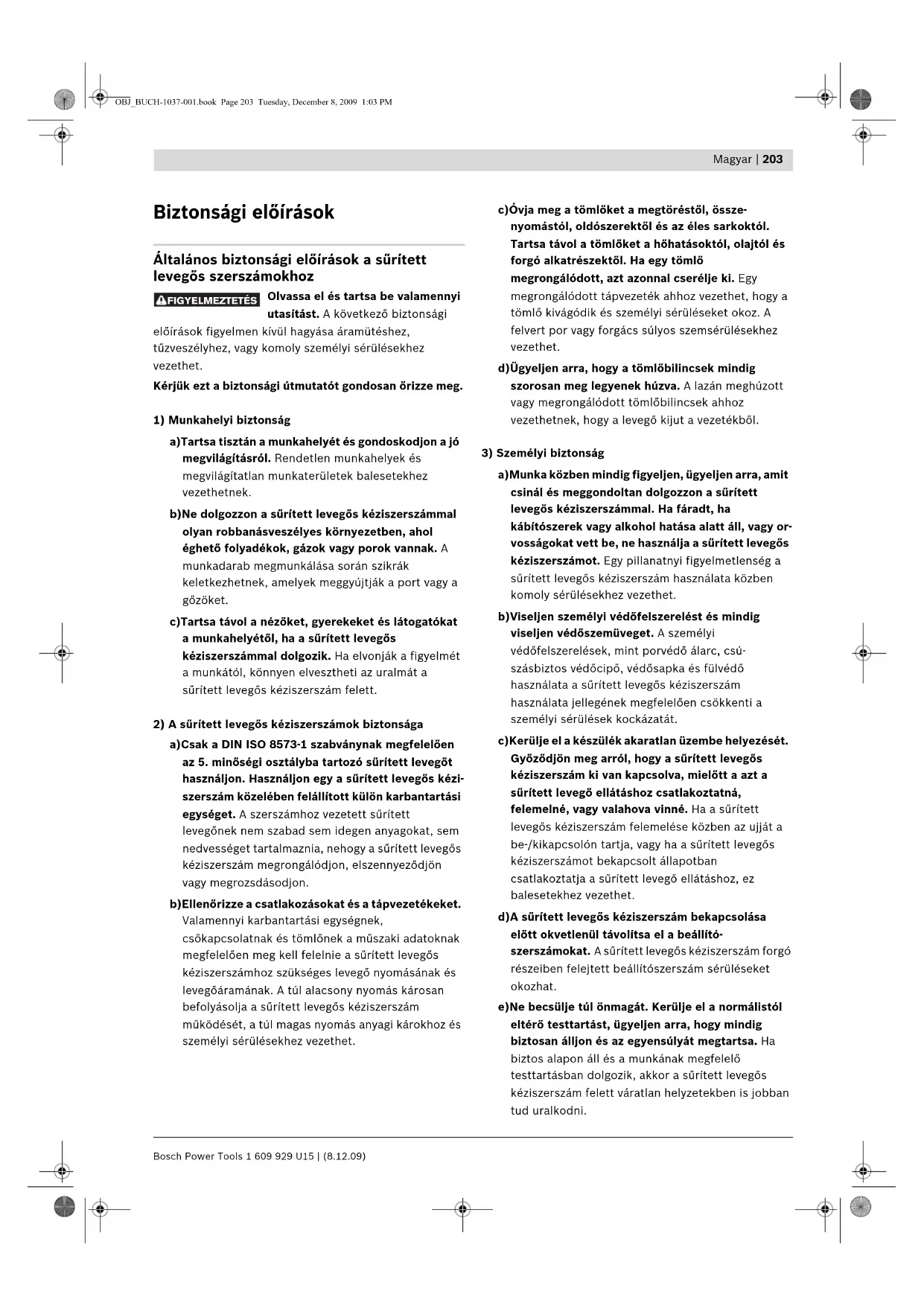

Biztonsági előírások Általános biztonsági előírások a sűrített levegős szerszámokhoz Olvassa el és tartsa be valamennyi utasítást. A következő biztonsági előírások figyelmen kívül hagyása áramütéshez, tűzveszélyhez, vagy komoly személyi sérülésekhez vezethet. Kérjük ezt a biztonsági útmutatót gondosan őrizze meg.

1) Munkahelyi biztonság

a)Tartsa tisztán a munkahelyét és gondoskodjon a jó megvilágításról. Rendetlen munkahelyek és megvilágítatlan munkaterületek balesetekhez vezethetnek. b)Ne dolgozzon a sűrített levegős kéziszerszámmal olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy porok vannak. A munkadarab megmunkálása során szikrák keletkezhetnek, amelyek meggyújtják a port vagy a gőzöket. c)Tartsa távol a nézőket, gyerekeket és látogatókat a munkahelyétől, ha a sűrített levegős kéziszerszámmal dolgozik. Ha elvonják a figyelmét a munkától, könnyen elvesztheti az uralmát a sűrített levegős kéziszerszám felett.

2) A sűrített levegős kéziszerszámok biztonsága

a)Csak a DIN ISO 8573-1 szabványnak megfelelően az 5. minőségi osztályba tartozó sűrített levegőt használjon. Használjon egy a sűrített levegős kézi- szerszám közelében felállított külön karbantartási egységet. A szerszámhoz vezetett sűrített levegőnek nem szabad sem idegen anyagokat, sem nedvességet tartalmaznia, nehogy a sűrített levegős kéziszerszám megrongálódjon, elszennyeződjön vagy megrozsdásodjon. b)Ellenőrizze a csatlakozásokat és a tápvezetékeket. Valamennyi karbantartási egységnek, csőkapcsolatnak és tömlőnek a műszaki adatoknak megfelelően meg kell felelnie a sűrített levegős kéziszerszámhoz szükséges levegő nyomásának és levegőáramának. A túl alacsony nyomás károsan befolyásolja a sűrített levegős kéziszerszám működését, a túl magas nyomás anyagi károkhoz és személyi sérülésekhez vezethet. c)Óvja meg a tömlőket a megtöréstől, össze- nyomástól, oldószerektől és az éles sarkoktól. Tartsa távol a tömlőket a hőhatásoktól, olajtól és forgó alkatrészektől. Ha egy tömlő megrongálódott, azt azonnal cserélje ki. Egy megrongálódott tápvezeték ahhoz vezethet, hogy a tömlő kivágódik és személyi sérüléseket okoz. A felvert por vagy forgács súlyos szemsérülésekhez vezethet. d)Ügyeljen arra, hogy a tömlőbilincsek mindig szorosan meg legyenek húzva. A lazán meghúzott vagy megrongálódott tömlőbilincsek ahhoz vezethetnek, hogy a levegő kijut a vezetékből.

3) Személyi biztonság

a)Munka közben mindig figyeljen, ügyeljen arra, amit csinál és meggondoltan dolgozzon a sűrített levegős kéziszerszámmal. Ha fáradt, ha kábítószerek vagy alkohol hatása alatt áll, vagy or- vosságokat vett be, ne használja a sűrített levegős kéziszerszámot. Egy pillanatnyi figyelmetlenség a sűrített levegős kéziszerszám használata közben komoly sérülésekhez vezethet. b)Viseljen személyi védőfelszerelést és mindig viseljen védőszemüveget. A személyi védőfelszerelések, mint porvédő álarc, csú- szásbiztos védőcipő, védősapka és fülvédő használata a sűrített levegős kéziszerszám használata jellegének megfelelően csökkenti a személyi sérülések kockázatát. c)Kerülje el a készülék akaratlan üzembe helyezését. Győződjön meg arról, hogy a sűrített levegős kéziszerszám ki van kapcsolva, mielőtt a azt a sűrített levegő ellátáshoz csatlakoztatná, felemelné, vagy valahova vinné. Ha a sűrített levegős kéziszerszám felemelése közben az ujját a be-/kikapcsolón tartja, vagy ha a sűrített levegős kéziszerszámot bekapcsolt állapotban csatlakoztatja a sűrített levegő ellátáshoz, ez balesetekhez vezethet. d)A sűrített levegős kéziszerszám bekapcsolása előtt okvetlenül távolítsa el a beállító- szerszámokat. A sűrített levegős kéziszerszám forgó részeiben felejtett beállítószerszám sérüléseket okozhat. e)Ne becsülje túl önmagát. Kerülje el a normálistól eltérő testtartást, ügyeljen arra, hogy mindig biztosan álljon és az egyensúlyát megtartsa. Ha biztos alapon áll és a munkának megfelelő testtartásban dolgozik, akkor a sűrített levegős kéziszerszám felett váratlan helyzetekben is jobban tud uralkodni. FIGYELMEZTETÉS OBJ_BUCH-1037-001.book Page 203 Tuesday, December 8, 2009 1:03 PM1 609 929 U15 | (8.12.09) Bosch Power Tools 204 | Magyar f) Viseljen megfelelő ruhát. Ne viseljen bő ruhát vagy ékszereket. Tartsa távol a haját, a ruháját és a kesztyűjét a mozgó részektől. A bő ruhát, az ékszereket és a hosszú hajat a mozgó alkatrészek magukkal ránthatják. g)Ha a készülékre fel lehet szerelni a por elszívásához és összegyűjtéséhez szükséges berendezéseket, ellenőrizze, hogy azok megfelelő módon hozzá vannak kapcsolva a készülékhez és rendeltetésüknek megfelelően működnek. Ezen berendezések használata csökkenti a munka során keletkező por veszélyes hatását. h)Ne lélegezze be közvetlenül a szerszámból kilépő levegőt. Ügyeljen arra is, hogy a szerszámból kilépő levegő ne jusson a szemébe. A sűrített levegős kéziszerszámból kilépő levegő vizet, olajat, fémrészecskéket és a légsűrítőből származó szennyező anyagokat tartalmazhat. Ez egészségká- rosodásokhoz vezethet.

4) A sűrített levegős kéziszerszámok gondos kezelése

és használata a)A munkadarab rögzítésére és megtámasztására használjon megfelelő befogószerszámot, vagy satut. Ha a megmunkálásra kerülő munkadarabot a kezével fogja vagy a testéhez szorítja, nem tudja biztonságosan kezelni a sűrített levegős kéziszerszámot. b)Ne terhelje túl a sűrített levegős kéziszerszámot. A munkájához csak az arra szolgáló sűrített levegős kéziszerszámot használja. Egy alkalmas sűrített levegős kéziszerszámmal a megadott teljesítmény- tartományon belül jobban és biztonságosabban lehet dolgozni. c)Ne használjon olyan sűrített levegős kézi- szerszámot, amelynek a be-/kikapcsolója elromlott. Egy olyan sűrített levegős kéziszerszám, amelyet nem lehet sem be-, sem kikapcsolni, veszélyes és meg kell javíttatni. d)Szakítsa meg a levegőellátást, mielőtt a sűrített levegős kéziszerszámon beállítási munkákat végez, tartozékokat cserél, vagy mielőtt félreteszi a sűrített levegős kéziszerszámot. Ez az elővigyáza- tossági intézkedés meggátolja a sűrített levegős kéziszerszám akaratlan üzembe helyezését. e)A használaton kívüli sűrített levegős kéziszer- számokat olyan helyen tárolja, ahol azokhoz gyerekek nem férhetnek hozzá. Ne hagyja, hogy olyan személyek használják a sűrített levegős kézi- szerszámot, akik nem ismerik a szerszámot, vagy nem olvasták el ezt a kezelési utasítást. A sűrített levegős szerszámok veszélyesek, ha azokat gyakorlatlan személyek használják. f) Gondosan ápolja a sűrített levegős kézi- szerszámot. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek-e, nincsenek-e beszorulva, és nincsenek-e eltörve vagy megrongálódva olyan alkatrészek, amelyek hatással lehetnek a sűrített levegős kéziszerszám működésére. A sűrített levegős kéziszerszám alkalmazása előtt javíttassa ki a megrongálódott alkatrészeket. Sok olyan baleset történik, amelyet a sűrített levegős kéziszerszám nem kielégítő karbantartására lehet visszavezetni. g)A sűrített levegős kéziszerszámot, a tartozékokat, a betétszerszámokat stb. csak ezen előírásoknak megfelelően használja. Vegye figyelembe a munka- feltételeket és a kivitelezendő munka sajá- tosságait. A sűrített levegős kéziszerszám eredeti rendeltetésétől eltérő célokra való alkalmazása veszélyes helyzetekhez vezethet.

a)A sűrített levegős kéziszerszámot csak szakképzett személyzet csak eredeti pót- alkatrészek felhasználásával javíthatja. Ez biztosítja, hogy a sűrített levegős kéziszerszám biztonságos szerszám maradjon. Biztonsági előírások a sűrített levegős belövőgépekhez Viseljen védőszemüveget. f Induljon mindig abból ki, hogy a sűrített levegős szerszámban vannak belövendő tárgyak. A sűrített levegős gondtalan használata a belövendő tárgyak váratlan kilövéséhez és ennek következtében sérülésekhez vezethet. f A munka során úgy tartsa a sűrített levegős szerszámot, hogy az energiaellátásban fellépő zavar, vagy a munkadarab egy kemény része következtében fellépő lehetséges visszalökődés esetén a feje és a teste ne sérülhessen meg. OBJ_BUCH-1037-001.book Page 204 Tuesday, December 8, 2009 1:03 PMMagyar | 205 Bosch Power Tools 1 609 929 U15 | (8.12.09) f Sohase célozzon a sűrített levegős kéziszerszámmal saját magára, vagy a közelben tartózkodó más személyekre. Egy váratlan kioldás esetén egy belövendő tárgy kerül kilövésre, amely sérüléseket okozhat. f A bekapcsolt sűrített levegős kéziszerszámot ne működtesse, amíg azt szilárdan rá nem nyomta a munkadarabra. Ha a sűrített levegős szerszám nincs érintkezésben a munkadarabbal, a belövendő tárgy lepattanhat a rögzítési pontról és túlterhelheti a sűrített levegős szerszámot. Ne dolgozzon hágcsókon vagy állványokon, ha a „Érintésre történő kioldás” kioldó rendszer aktiválva van. Mindenek előtt nem szabad állványokon, lépcsőkön, hágcsókon vagy létrához hasonló konstrukciókon, mint például tetőléceken menni, az egyik belövési ponttól a következőhöz menni, ládákat vagy rekeszeket lezárni vagy szállítási rögzítőket például járművekre és vagonokra felszerelni. Ennél a kioldó rendszernél minden egyes olyan alkalommal, amikor a sűrített levegős szerszámot véletlenül felhelyezi egy felületre és a kioldási biztosíték be van nyomva, kilövésre kerül egy belövendő tárgy. Ez sérülésekhez vezethet. f Ügyeljen a munkahelyi körülményekre. A belövendő tárgyak a vékony munkadarabokat esetleg átüthetik, vagy a munkadarabok sarkainál és éleinél lecsúszhatnak és ekkor a közelben álló személyeket veszélyeztethetik. Szakítsa meg a sűrített levegő-ellátást, ha a belövendő tárgy beszorult a sűrített levegős szerszámba. Ha egy sűrített levegős kéziszerszám csatlakoztatva van a hálózathoz, akkor egy beakadt belövendő tárgy eltávolításakor akaratlanul is működésbe léphet. f A beszorult belövendő tárgyak eltávolításánál óvatosan járjon el. Lehet hogy a rendszer meg van feszítve és a belövendő tárgy nagy erővel kilökődik, miközben Ön megpróbálja eltávolítani. f Ne használja ezt a sűrített levegős kéziszerszámot villamos vezetékek rögzítésére. A szerszám nincs villamos vezetékek felszerelésére méretezve, megrongálhatja a vezetékek szigetelését és így áramütést és tűzveszélyt okozhat. f Sohase használjon oxigént vagy éghető gázokat energiaforrásként egy sűrített levegős szerszámhoz. Az éghető gázok veszélyesek és a sűrített levegős szerszám felrobbanásához vezethetnek. f A rejtett vezetékek felkutatásához használjon alkalmas fémkereső készüléket, vagy kérje ki a helyi energiaellátó vállalatot tanácsát. Ha egy elektromos vezetéket a berendezéssel megérint, az tűzhöz és áramütéshez vezethet. Egy gázvezeték megrongálása robbanást eredményezhet. Ha egy vízvezetéket szakít meg, anyagi károk keletkeznek. f A sűrített levegős szerszámot csak olyan vezetékekhez szabad csatlakoztatni, amelyeknél a sűrített levegős szerszám maximális megengedett nyomását nem lehet 10 %-nál többel túllépni; magasabb nyomások esetén egy nyomás szabályozó szelepet (nyomáscsökkentő) egy utánakapcsolt nyomáskorlátozó szeleppel kell a sűrített levegő vezetékbe beépíteni. A túl magas nyomás abnormális üzemeléshez, vagy a sűrített levegős szerszám széttöréséhez vezet, amely személyi sérüléseket okozhat. A működés leírása Olvassa el az összes biztonsági figyelmeztetést és előírást. A következőkben leírt előírások betartásának elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet. Rendeltetésszerű használat A sűrített levegős szerszám tetőfedési munkáknál, zsaluzási munkáknál, tetőlécek felszerelésénél, valamint fal- és mennyezetelemek, fahomlokzatok, raklapok, fakerítések, zajvédő falak és ládák gyártásánál az elemek összekötésére szolgál. Csak azokat a belövendő tárgyakat (szögek, kapcsok stb.) szabad használni, amelyek a „Műszaki adatok” táblázatban meg vannak adva. Az ábrázolásra kerülő komponensek Az ábrázolásra kerülő alkatrészek számozása a sűrített levegős kéziszerszámnak az ábrákat tartalmazó oldalon található ábráira vonatkozik. 1 Munkadarab kímélő előtét 2 Kioldási biztosíték 3 Mélységi ütköző 4 Levegőkilépés 5 Fogantyú 6 Levegő csatlakozóidom OBJ_BUCH-1037-001.book Page 205 Tuesday, December 8, 2009 1:03 PM1 609 929 U15 | (8.12.09) Bosch Power Tools 206 | Magyar 7 Magazintolóka 8 Tároló 9 Kioldó rendszer átkapcsoló 10 Kioldó 11 Torkolat 12 Gyorszáró tömlőkapcsoló 13 Táplevegő tömlő 14 Szögszalag* 15 Magazinzár 16 Zárócsapszeg 17 Ütőfej 18 Magazintartó 19 Magazin felfogó egység a kilövőcsatornánál 20 Magazinsín 21 Rögzítőcsavar 22 Fedősapka 23 Rúgós csiptető 24 Csavaros fülecs a sűrített levegős szerszám felakasztására *A képeken látható vagy a szövegben leírt tartozékok részben nem tartoznak a standard szállítmányhoz. Tartozékprogramunkban valamennyi tartozék megtalálható. Műszaki adatok Sűrített levegős szögbelövő gép GSN 90-21 RK Professional

Professional Cikkszám 3 601 D91 0.. 3 601 D91 3.. Belövési erő 6,3 bar (91 psi) nyomás esetén Nm 98 96 Kioldó rendszerek – Egyenkénti kioldás biztosított folytatással – Érintésre történő kioldás

Belövendő tárgy – Típus – Hosszúság – Átmérő

Szögszalag műanyagba ágyazva Kerek fej

–90 2,8 –3,8 Szögszalag papírba ágyazva D-fej

–90 2,8 –3,8 Magazin-szögvas ° 21 34 a tár legnagyobb befogadóképessége 73 99 Motorolaj SAE 10, SAE 20

0,25 –0,5 0,25–0,5 Belső térfogat ml 997 997 Névleges nyomás bar 4–8 4–8 Csatlakozó menet "3/83/8 Táplevegő tömlő – max. üzemi nyomás 20 °C hőmérséklet mellett – Belső tömlőátmérő – a tömlő max. hossza bar

Levegőfogyasztás belövésenként 6,8 bar (100 psi) nyomás esetén l3,023,02 Méretek – Magasság – Szélesség – Hosszúság

Súly az „EPTA-Procedure 01/2003” (2003/01 EPTA-eljárás) szerint kg 3,89 3,8 OBJ_BUCH-1037-001.book Page 206 Tuesday, December 8, 2009 1:03 PMMagyar | 207 Bosch Power Tools 1 609 929 U15 | (8.12.09) Zaj és vibráció értékek A zajmérési eredmények az EN 12549 szabványnak megfelelően kerültek meghatározásra. A sűrített levegős kéziszerszám A-értékelésű zajszintjének tipikus értékei: hangnyomásszint 110 dB(A); hangteljesítményszint 123 dB(A). Szórás K=2 dB. Viseljen fülvédőt! A rezgési összérték (a három irányban mért rezgés vektorösszege) az EN 28662 és az EN ISO 8662 szabványnak megfelelően került kiértékelésre: Rezgéskibocsátási érték, a

, szórás, K = 1,5 m/s

Megfelelőségi nyilatkozat Egyedüli felelőséggel kijelentjük, hogy a „Műszaki adatok” alatt leírt termék megfelel a következő szabványoknak, illetve irányadó dokumentumoknak: EN 792 a 98/37/EGK (2009.12.28-ig), 2006/42/EK (2009.12.29-től kezdve) irányelveknek megfelelően. A műszaki dokumentáció a következő helyen található: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen Leinfelden, 08.12.2009 Összeszerelés Csatlakoztatás a sűrített levegő-ellátáshoz (lásd az „A” ábrát) Győződjön meg arról, hogy a sűrített levegős berendezés nyomása nem magasabb a sűrített levegős szerszám maximális megengedett névleges nyomásánál. A levegő nyomását először az ajánlott legalacsonyabb névleges nyomásra állítsa be (lásd „Műszaki adatok”). Kétségek felmerülése esetén bekapcsolt sűrített levegős kéziszerszám mellett ellenőrizze a belépési ponton a levegő nyomását egy nyomásmérővel. A maximális teljesítmény eléréséhez a légbevezető tömlő 13 (csatlakozó menet, maximális üzemi nyomás, belső tömlő átmérő, maximális tömlő hossz; lásd „Műszaki adatok”), megadott értékeit be kell tartani. A szerszámhoz vezetett sűrített levegőnek nem szabad sem idegen anyagokat, sem nedvességet tartalmaznia, nehogy a sűrített levegős kéziszerszám megrongálódjon, elszennyeződjön vagy megrozsdásodjon. Valamennyi armatúrának, összekötővezetéknek és tömlőnek legalább a maximális nyomásra és a szükséges levegőátáramlásra kell méretezve lennie. Kerülje el a tápvezetékek összenyomását, megtörését, meghúzását, nehogy azok beszűküljenek. A sűrített levegő ellátás csatlakoztatása a sűrített levegős kéziszerszámhoz – Ürítse ki a 8 magazint. (lásd „A magazin kiürítése”, a 209. oldalon) Az ezután következő munkalépések során egy belövendő tárgy kilövésre kerülhet, ha a javítási és karbantartási munkák vagy a szállítás következtében a sűrített levegős szerszám belső alkatrészei nincsenek a kiindulási helyzetben. – Csatlakoztasson a 6 levegő csatlakozóidomhoz egy 13 légbevezető tömlőt, amely egy 12 gyorszáró csatlakozóval van felszerelve. – Ellenőrizze a berendezés kifogástalan működését, ehhez helyezze fel a sűrített levegős szerszám 11 torkolatát, vagy esetleg a 1 gumizott munkadarab kímélő előtétet egy maradék fadarabra és egyszer- kétszer oldja ki a szerszámot. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification OBJ_BUCH-1037-001.book Page 207 Tuesday, December 8, 2009 1:03 PM1 609 929 U15 | (8.12.09) Bosch Power Tools 208 | Magyar A tár betöltése (lásd a „B1”–„B2” ábrát) Szakítsa meg a levegőellátást, mielőtt a sűrített levegős kéziszerszámon beállítási munkákat végez, tartozékokat cserél, vagy mielőtt félreteszi a sűrített levegős kéziszer- számot. Ez az elővigyázatossági intézkedés meggátolja a sűrített levegős kéziszerszám akaratlan üzembe helyezését. f Csak eredeti Bosch gyártmányú tartozékokat használjon (lásd „Műszaki adatok”). A sűrített levegős kéziszerszám preciziós alkatrészei, mint a tár, a torkolat és a kilövőcsatorna Bosch gyártmányú kapcsok, szögek és csapok kilövésére vannak optimalizálva. Más gyártók más acélminőségeket és méreteket használnak. A nem megengedett belövendő tárgyak használata megrongálhatja a sűrített levegős szerszámot és személyi sérüléseket okozhat. A sűrített levegős szerszámot a magazin betöltése közben úgy tartsa, hogy a 11 torkolata sem saját magára, sem más személyekre ne irányuljon. – Húzza annyira hátra a 7 magazintolókát, hogy az hátul bepattanjon a reteszelési helyzetbe. Megjegyzés: A magazintolókát nagyobb erőkifejtés nélkül (csak az ujjakkal) hátra kell tudni tolni. Ha a magazintolóka nehezen jár, a szögek hibás szögben kerülnek belövésre. – Szükség esetén tisztítsa és kenje meg a 7 magazintolókát és gondoskodjon arról, hogy a 8 magazin ne legyen elszennyeződve. – Tegyen bele egy hozzáillő 14 szögszalagot. Ne használjon olyan szögszalagot, amelyben 5-nél kevesebb szög van. Ne tegyen be egyszerre több mint 2 szögszalagot. Gondoskodjon arról, hogy a szögfejek ne fedjék át egymást. GSN 90-34 DK: Ennél a sűrített levegős szerszámnál a magazintolóka retesze meggátolja az utolsó szögek kilövését. Kb. 7 szög a magazinban marad. – Húzza még egyszer egészen hátra a 7 magazintolókát, hogy kioldja a reteszelést. – Vezesse óvatosan előre a magazintolókát, amíg meg nem érinti a szögszalagot. Gondoskodjon arról, hogy a magazintolóka az utolsó szög fejére legyen tolva. Megjegyzés: Ne hagyja megvezetés nélkül visszapattanni a magazintolókát. A magazintolóka ekkor megrongálódhat, és becsípheti a kezelő ujjait. Üzemeltetés Kioldó rendszerek A sűrített levegős szerszámot két különböző kioldó rendszerrel lehet üzemeltetni: – Egyenkénti kioldás biztosított folytatással Ennél a kioldó rendszernél először a 2 kioldási biztosítékot szorosan fel kell helyeznie a munkadarabra. Egy belövendő tárgy csak a 10 kioldó megnyomása után kerül kilövésre. További belövéseket ekkor csak azután lehet végrehajtani, miután a kioldót és a kioldási biztosítékot előzőleg ismét visszatolja a kiindulási helyzetbe – Érintésre történő kioldás Ennél a kioldó rendszernél először be kell nyomni a 10 kioldót. Egy belövendő tárgy minden olyan alkalommal belövésre kerül, amikor a 2 kioldási biztosítékot benyomott kioldó mellett szorosan felhelyezik a munkadarabra. Ez magasabb munkavégzési sebességhez vezet. A kioldási rendszert a 9 átkapcsolóval lehet beállítani. Üzembe helyezés Szakítsa meg a levegőellátást, mielőtt a sűrített levegős kéziszerszámon beállítási munkákat végez, tartozékokat cserél, vagy mielőtt félreteszi a sűrített levegős kéziszer- számot. Ez az elővigyázatossági intézkedés meggátolja a sűrített levegős kéziszerszám akaratlan üzembe helyezését. Munkavégzés egyenkénti kioldással (lásd a „C” ábrát) – Nyomja befelé a 9 átkapcsolót és billentse ezzel egyidejűleg az alsó helyzetbe, hogy az ott ismét bepattanjon. Ezzel beállította az „egyenkénti kioldás” kioldó rendszert. – Engedje ismét el a 9 átkapcsolót. – Tegye fel szorosan a 11 torkolatot vagy szükség esetén a gumizott 1 munkadarab kímélő előtétet a munkadarabra, úgy hogy a 2 kioldási biztosíték teljesen benyomódjon. – Nyomja be ezután rövid időre, majd ismét engedje el a 10 kioldót. Ekkor egy szög kilövésre kerül. – Hagyja visszapattanni a sűrített levegős szerszámot a munkadarabról. – Egy további belövéshez teljesen emelje le a sűrített levegős szerszámot a munkadarabról, majd tegye fel a következő belövési pontra. OBJ_BUCH-1037-001.book Page 208 Tuesday, December 8, 2009 1:03 PMMagyar | 209 Bosch Power Tools 1 609 929 U15 | (8.12.09) Munkavégzés érintésre történő kioldással (lásda„D”ábrát) – Nyomja befelé a 9 átkapcsolót és billentse ezzel egyidejűleg az felső helyzetbe, hogy az ott ismét bepattanjon. Ezzel beállította az „érintésre történő kioldás” kioldó rendszert. – Engedje ismét el a 9 átkapcsolót. – Nyomja be és tartsa benyomva a 10 kioldót. – Tegye fel szorosan a 11 torkolatot vagy szükség esetén a gumizott 1 munkadarab kímélő előtétet a munkadarabra, úgy hogy a 2 kioldási biztosíték teljesen benyomódjon. Ekkor egy szög kilövésre kerül. – Hagyja visszapattanni a sűrített levegős szerszámot a munkadarabról. – Egy további belövéshez teljesen emelje le a sűrített levegős szerszámot a munkadarabról, majd tegye fel a következő belövési pontra. – A sűrített levegős szerszámot a leemelésnél és ismételt felhelyezésnél egyenletesen mozgassa. Ha a kioldási biztosíték be van nyomva, akkor a sűrített levegős szerszámnak a munkadarabra való minden egyes felhelyezésekor kilövésre kerül egy szög. – Mihelyt belőtte a kívánt számú szöget, ismét engedje el a 10 kioldót. Munkavégzési tanácsok Szakítsa meg a levegőellátást, mielőtt a sűrített levegős kéziszerszámon beállítási munkákat végez, tartozékokat cserél, vagy mielőtt félreteszi a sűrített levegős kéziszer- számot. Ez az elővigyázatossági intézkedés meggátolja a sűrített levegős kéziszerszám akaratlan üzembe helyezését. Minden munkakezdés előtt ellenőrizze a biztonsági és kioldó berendezések kifogástalan működését, valamint valamennyi csavar és anya szoros illeszkedését. Ha egy sűrített levegős szerszám meghibásodik, vagy nem kifogástalanul, működik, azonnal válassza le a sűrített levegő ellátást és lépjen kapcsolatba egy Bosch elektromos szerszám ügyfélszolgálattal. Ne hajtson végre a sűrített levegős szerszámon az előírásoknak meg nem felelő manipulációkat. Ne szerelje le és ne blokkolja le a sűrített levegős szerszám alkatrészeit, mint például a kioldási biztosítékot. Ne hajtson végre alkalmatlan eszközökkel „vészjavításokat”. A sűrített levegős szerszámot rendszeresen és szakszerűen karban kell tartani (lásd „Karbantartás és tisztítás”, a 211. oldalon). Kerülje el a sűrített levegős szerszám bármilyen meggyengítését, vagy megrongálását, tehát például kerülje el a következő tevékenységeket: – jelek beütése, vagy gravírozása a berendezés felületébe, – a gyártó által nem engedélyezett átalakítások, – kemény anyagokból, például acélból, készült sablonok mentén történő vezetés – a berendezés leejtése, vagy a padlón való eltolása, – kalapácsként való használat, – bármilyen erőszakos behatás. Győződjön meg arról, mi van a munkadarab alatt vagy mögött. Ne lőjön szögeket falakba, mennyezetekbe, vagy padlókba, ha azok mögött személyek tartózkodnak. A szögek átüthetik a munkadarabot és sérülést okozhatnak. Ne lőjön szöget egy már belőtt szögre. Ilyenkor a szögek deformálódhatnak, vagy beékelődhetnek, vagy a sűrített levegős szerszám irányíthatatlanul elmozdulhat. Ha a sűrített levegős szerszámot hideg környezeti feltételek mellett használja, az első szögek a szokásosnál lassabban kerülnek belövésre. Miután a sűrített levegős szerszám a munka során felmelegedett, ismét lehet normális munkavégzési sebességgel dolgozni. Az ütőfej elkopásának csökkentésére ne hozza működésbe kapcsok, illetve szögek nélkül a készüléket. Hosszabb munkaszünetek előtt vagy a munka befejezésekor válassza szét a sűrített levegős szerszámot a táplevegőtől és lehetőleg ürítse ki a magazint. A magazin kiürítése – Húzza annyira hátra a 7 magazintolókát, hogy az hátul bepattanjon a reteszelési helyzetbe. – Vegye ki a szögszalagot 14. Dobja ki a szögszalagot, ha 5-nél kevesebb szög van benne. – Húzza még egyszer egészen hátra a 7 magazintolókát, hogy kioldja a reteszelést. – Vezesse óvatosan előre a magazintolókát, amíg meg nem érinti a magazin elejét. Megjegyzés: Ne hagyja megvezetés nélkül visszapattanni a magazintolókát. A magazintolóka ekkor megrongálódhat, és becsípheti a kezelő ujjait. OBJ_BUCH-1037-001.book Page 209 Tuesday, December 8, 2009 1:03 PM1 609 929 U15 | (8.12.09) Bosch Power Tools 210 | Magyar Mélységütköző beállítása (lásd az „E” ábrát) A szögek belövési mélységét a 3 mélységi ütközővel lehet beállítani. – Ürítse ki a 8 magazint. (lásd „A magazin kiürítése”, a 209. oldalon) – A belövési mélység csökkentésére forgassa el a mélységi ütközőt az óramutató járásával megegyező irányba. vagy A belövési mélység növelésére forgassa el a mélységi ütközőt az óramutató járásával ellenkező irányba. – Ismét töltse meg a magazint. (lásd „A tár betöltése”, a 208. oldalon) – Egy próbadarabbal tesztelje ki az új belövési mélységet. Szükség esetén ismételje meg a munkalépéseket. A beékelődések feloldása (lásd a „F1” –„F3” ábrát) Egyes különálló szögek beékelődhetnek a kilövőcsatornába. Ha ez gyakrabban előfordul, lépjen kapcsolatba egy Bosch elektromos szerszám ügyfélszolgálattal. – Ürítse ki a 8 magazint. (lásd „A magazin kiürítése”, a 209. oldalon) – Nyissa ki a 15 magazinzárat. – Húzza el a 8 magazint a háztól, amíg az lecsúszik a 16 zárócsapszegről. Ezzel a beékelődött szög a kilövőcsatornában láthatóvá válik. – Távolítsa el a beékelődött szöget. Szükség esetén használjon erre a célra egy fogót. – Ha az 17 ütőfej kitolódott helyzetben van, tolja vissza ismét egy megkent csavarhúzóval, vagy egy más, megfelelően megkent tárggyal a dugattyúba. – Kenje meg 2 –3 csepp motorolajjal (SAE 10 vagy SAE 20) a kilövőcsatornát. – Ismét tegye be a helyére a 8 magazint: Szükség esetén nyissa ki a 15 magazinzárat. Vezesse bele a 16 zárócsapszeget a 18 magazintartó mélyedésébe. Állítsa be a 19 magazin felfogó egységekhez a magazint, majd tolja azt egészen előre. Reteszelje a magazint, ehhez hajtsa teljesen fel a 15 magazinzárat. – Ismét töltse meg a magazint. (lásd „A tár betöltése”, a 208. oldalon) A magazinsín kicserélése (lásd a „G” ábrát) A 20 magazinsínek a sűrített levegős szerszám hosszabb használata során elkophatnak. Cserélje ki a meghibásodott magazinsíneket. – Ürítse ki a 8 magazint. (lásd „A magazin kiürítése”, a 209. oldalon) – A készülékkel szállított imbuszkulccsal lazítsa ki a 21 rögzítőcsavart (3 mm). – Húzza ki a 22 fedősapkát a 8 magazinból. – Csúsztassa ki a magazinból a meghibásodott 20 magazinsíneket. – Tolja be az új magazinsíneket a magazinba. – Tegye ismét be a magazinba a 22 fedősapkát és húzza meg szorosra a 21 rögzítőcsavart. A munkadarab kímélő előtét kicserélése (lásd a „H” ábrát) A 2 kioldási biztosíték végén elhelyezett 1 munkadarab kímélő előtét védelmet nyújt a munkadarabnak, amíg a sűrített levegős szerszámot a belövéshez megfelelően el nem helyezik a munkadarabon. A munkadarab kímélő előtétet el lehet távolítani és ki lehet cserélni. – Távolítsa el a 23 rugós csiptetőt és húzza le a munkadarab kímélő előtétet a 2 kioldási biztosítékról. – Tolja át az új munkadarab kímélő előtétet a kioldási biztosíték csapján és ismét szerelje fel a rugós csiptetőt. A sűrített levegős szerszám rögzített helyzetben történő használata (lásd az „I” ábrát) A sűrített levegős szerszámot a rögzített helyzetben való használathoz egy húzórugóra lehet rögzíteni. Ehhez a 24 csavaros fülecset kell használni. – Távolítsa el a készülékkel szállított imbuszkulccsal a kimeneti levegő csappantyú hátsó csavarját. – Csavarja be szorosan a 24 fülecset a csappantyúba. – Akassza be a fülecset a húzórugó kampójába. OBJ_BUCH-1037-001.book Page 210 Tuesday, December 8, 2009 1:03 PMMagyar | 211 Bosch Power Tools 1 609 929 U15 | (8.12.09) Szállítás és tárolás A szállításhoz válassza el a sűrített levegős szerszámot a sűrített levegő-ellátástól, mindenek előtt ha hágcsókat használ, vagy ha szokatlan testtartásban kell mozognia. A munkahelyen a sűrített levegős szerszámot csak a 5 fogantyúnál fogva és csak aktiválatlan 10 kioldóval vigye. A sűrített levegős szerszámot mindig csak a sűrített levegő-ellátástól elválasztott állapotban, és csak egy száraz, meleg helyiségben szabad tárolni. Ha a sűrített levegős szerszámot hosszabb ideig nem akarja használni, vonja be a szerszám acélból készült részeit egy finom olajréteggel. Ez meggátolja rozsdalerakódásokat. Karbantartás és szerviz Karbantartás és tisztítás Szakítsa meg a levegőellátást, mielőtt a sűrített levegős kéziszerszámon beállítási munkákat végez, tartozékokat cserél, vagy mielőtt félreteszi a sűrített levegős kéziszer- számot. Ez az elővigyázatossági intézkedés meggátolja a sűrített levegős kéziszerszám akaratlan üzembe helyezését. Ha a sűrített levegős kéziszerszám a gondos gyártási és ellenőrzési eljárás ellenére egyszer mégis meghibásodna, akkor a javítással csak Bosch elektromos kéziszerszám ügyfélszolgálatát szabad megbízni. Ha kérdései vannak, vagy pótalkatrészeket akar megrendelni, okvetlenül adja meg a sűrített levegős kéziszerszám típustábláján található 10-jegyű rendelési számot. f A karbantartási- és javítási munkákkal csak szakképzett személyzetet bízzon meg. Ez biztosítja, hogy az levegős kéziszerszám biztonságos szerszám maradjon. Az erre feljogosított Bosch elektromos szerszám ügyfélszolgálat ezeket a munkákat gyorsan és megbízhatóan elvégzi. A sűrített levegős szerszám kenése (lásd a „J” ábrát) Ha a sűrített levegős szerszám nincs egy karbantartási egységhez csatlakoztatva, akkor rendszeres időközökben meg kell kennie: – Könnyű használat esetén naponta 1-szer. – Nehéz használat esetén naponta 2-szer. Adagoljon 2 –3 csepp kenőanyagot a 6 levegő csatlakozóidomba. Ne használjon túl sok kenőanyagot, ez a sűrített levegős szerszámban összegyűl, majd a 4 levegőkilépésen keresztül ismét eltávozik. Csak a Bosch által javasolt kenőanyagot használjon. – SAE 10 ásványolaj bázisú motorolaj (nagyon hideg környezeti feltételek melletti alkalmazásra) – SAE 20 ásványolaj bázisú motorolaj A kenő és tisztítószereket környezetbarát módon kell eltávolítani. Ügyeljen a törvényes előírások betartására. OBJ_BUCH-1037-001.book Page 211 Tuesday, December 8, 2009 1:03 PM1 609 929 U15 | (8.12.09) Bosch Power Tools 212 | Magyar Megelőző karbantartási terv Tartsa mindig tisztán és idegen anyagoktól (por, forgács, homok, stb.) mentes állapotban a 4 levegőkilépést, a 2 kioldási biztosítékot és a 10 kioldót. Tisztítsa ki a 8 magazint. Távolítsa el azokat a műanyag- vagy faforgácsokat, a melyek a munkák során a magazinban összegyűlhetnek. Rendszeres időközökben tisztítsa ki sűrített levegővel a sűrített levegős szerszámot. Művelet Magyarázat Kivitel A kimeneti levegőszűrőt naponta ürítse ki. Meggátolja, hogy szennyeződés és nedvesség gyűljön össze a sűrített levegős szerszámban. – Nyissa ki a kimeneti szelepet. A kenőanyag adagolót mindig tartsa feltöltött állapotban. Ez a sűrített levegős szerszámot jól megkent állapotban tartja. – Töltse fel a javasolt kenőanyaggal a kenőanyag adagolót. (lásd „A sűrített levegős szerszám kenése”, a 211. oldalon) Tisztítsa meg a 8 magazint és a 7 magazintolókát. Meggátolja, hogy egy szög beékelődjön. – Fújja át naponta sűrített levegővel a magazin/magazintolóka mechanizmust. Gondoskodjon arról, hogy a 2 kioldási biztosíték előírásszerűen működjön. Ez elősegíti a munkabiztonságot, és a sűrített levegős szerszám hatásos alkalmazását. – Fújja át naponta sűrített levegővel a kioldási biztosítékot. Kenje meg a sűrített levegős szerszámot. Ez csökkenti a sűrített levegős szerszám kopását. – Adagoljon 2–3 csepp kenőanyagot a 6 levegő csatlakozóidomba. (lásd „A sűrített levegős szerszám kenése”, a 211. oldalon) Ürítse ki a légsűrítőt. Meggátolja, hogy szennyeződés és nedvesség gyűljön össze a sűrített levegős szerszámban. – Nyissa ki a légsűrítő tartály kimeneti szelepét. OBJ_BUCH-1037-001.book Page 212 Tuesday, December 8, 2009 1:03 PMMagyar | 213 Bosch Power Tools 1 609 929 U15 | (8.12.09) Az üzemzavarok elhárítása Probléma A hiba oka Elhárítás módja A sűrített levegős szerszám üzemkész, de szögek nem kerülnek kilövésre. Egy szög beékelődött a kilövőcsatornába. – Lazítsa ki a beékelődést. (lásd „A beékelődések feloldása”, a

A 7 magazintolóka meghibásodott. – Szükség esetén tisztítsa és kenje meg a 7 magazintolókát és gondoskodjon arról, hogy a 8 magazin ne legyen elszennyeződve. A magazintolóka rugója túl gyenge vagy meghibásodott. – Lépjen kapcsolatba egy Bosch elektromos szerszám ügyfélszolgálattal. Cseréltesse ki ott ezt az alkatrészt. Nem megengedett tárgyakat lő be a berendezéssel. – Csak eredeti tartozékokat használjon. Csak azokat a belövendő tárgyakat (szögek, kapcsok stb.) szabad használni, amelyek a „Műszaki adatok” táblázatban meg vannak adva. A 8 magazin üres. – Ismét töltse meg a magazint. (lásd „A tár betöltése”, a 208. oldalon) A szögek csak nagyon lassan és túl alacsony nyomással kerülnek kilövésre. A sűrített levegőrendszer névleges nyomása túl alacsony. – Növelje meg a betáplált levegő nyomását. A 8 bar értéket nem szabad túllépni. Az ütőfej megrongálódott. – Csak a Bosch által javasolt kenőanyagot használjon. (lásd „A sűrített levegős szerszám kenése”, a 211. oldalon) A dugattyú tömítő gyűrűje elhasználódott vagy megrongálódott. – Lépjen kapcsolatba egy Bosch elektromos szerszám ügyfélszolgálattal. Cseréltesse ki ott ezt az alkatrészt. A puffer elhasználódott. – Lépjen kapcsolatba egy Bosch elektromos szerszám ügyfélszolgálattal. Cseréltesse ki ott ezt az alkatrészt. A 13 légbevezető tömlő hosszúsága és átmérője nem felel meg ezen sűrített levegős szerszám adatainak. – Használjon egy helyes méretű légbevezető tömlőt. (lásd „Műszaki adatok”, a 206. oldalon) A 13 légbevezető tömlő megtört. – Távolítsa el a törést a légbevezető tömlőből. OBJ_BUCH-1037-001.book Page 213 Tuesday, December 8, 2009 1:03 PM1 609 929 U15 | (8.12.09) Bosch Power Tools 214 | Magyar A szögek túl mélyre kerülnek belövésre. A sűrített levegőrendszer névleges nyomása túl magas. – Csökkentse a betáplált levegő nyomását. A nyomásnak nem szabad 4 bar alá süllyednie. A mélységi ütköző túl mélyen van beállítva. – Állítsa be a kívánt mélységre a mélységi ütközőt. (lásd „Mélységütköző beállítása”, a

A puffer elhasználódott. – Lépjen kapcsolatba egy Bosch elektromos szerszám ügyfélszolgálattal. Cseréltesse ki ott ezt az alkatrészt. A szögek nem elég mélyre kerülnek belövésre. A sűrített levegőrendszer névleges nyomása túl alacsony. – Növelje meg a betáplált levegő nyomását. A 8 bar értéket nem szabad túllépni. A mélységi ütköző túl magasra van beállítva. – Állítsa be a kívánt mélységre a mélységi ütközőt. (lásd „Mélységütköző beállítása”, a

A 13 légbevezető tömlő hosszúsága és átmérője nem felel meg ezen sűrített levegős szerszám adatainak. – Használjon egy helyes méretű légbevezető tömlőt. (lásd „Műszaki adatok”, a 206. oldalon) A 13 légbevezető tömlő megtört. – Távolítsa el a törést a légbevezető tömlőből. A sűrített levegős szerszám egyes szögeket átugrik, vagy túl nagy az ütemenkénti előtolása. Nem megengedett tárgyakat lő be a berendezéssel. – Csak eredeti tartozékokat használjon. Csak azokat a belövendő tárgyakat (szögek, kapcsok stb.) szabad használni, amelyek a „Műszaki adatok” táblázatban meg vannak adva. A 8 magazin nem működik helyesen. – Szükség esetén tisztítsa és kenje meg a 7 magazintolókát és gondoskodjon arról, hogy a 8 magazin ne legyen elszennyeződve. A magazintolóka rugója túl gyenge vagy meghibásodott. – Lépjen kapcsolatba egy Bosch elektromos szerszám ügyfélszolgálattal. Cseréltesse ki ott ezt az alkatrészt. A dugattyú tömítő gyűrűje elhasználódott vagy megrongálódott. – Lépjen kapcsolatba egy Bosch elektromos szerszám ügyfélszolgálattal. Cseréltesse ki ott ezt az alkatrészt. Probléma A hiba oka Elhárítás módja OBJ_BUCH-1037-001.book Page 214 Tuesday, December 8, 2009 1:03 PMMagyar | 215 Bosch Power Tools 1 609 929 U15 | (8.12.09) Tartozékok A minőségi tartozékaink teljes választékáról az Internetben a www.bosch-pt.com címen vagy a megfelelő szakboltokban informálódhat. Vevőszolgálat és tanácsadás A vevőszolgálat a terméke javításával és karbantartásával, valamint a pótalkatrészekkel kapcsolatos kérdésekre szívesen válaszol. A tartalékalkatrészekkel kapcsolatos robbantott ábrák és egyéb információ a következő címen találhatók: www.bosch-pt.com A Bosch Vevőszolgálat szívesen segít Önnek, ha a termékek és tartozékok vásárlásával, alkalmazásával és beállításával kapcsolatos kérdései vannak. Magyar Robert Bosch Kft. 1103 Budapest Gyömrői út. 120. Tel.: +36 (01) 431-3835 Fax: +36 (01) 431-3888 Eltávolítás A sűrített levegős kéziszerszámot, a tartozékokat és a csomagolást a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra előkészíteni. Ha a sűrített levegős kéziszerszám már nem használható tovább, kérjük adja le egy újrafelhasználási központban vagy a kereskedőnél, például egy erre felhatalmazott Bosch vevőszolgálatnál. A változtatások joga fenntartva. A szögek gyakran beékelődnek a kilövőcsatornába. Nem megengedett tárgyakat lő be a berendezéssel. – Csak eredeti tartozékokat használjon. Csak azokat a belövendő tárgyakat (szögek, kapcsok stb.) szabad használni, amelyek a „Műszaki adatok” táblázatban meg vannak adva. – Lépjen kapcsolatba egy Bosch elektromos szerszám ügyfélszolgálattal. A belőtt szögek meg vannak görbülve. Az ütőfej megrongálódott. – Lépjen kapcsolatba egy Bosch elektromos szerszám ügyfélszolgálattal. Cseréltesse ki ott ezt az alkatrészt. A szögek a normális munkavégzési sebességgel ellentétben egy túl gyors munkavégzési sebesség esetén nem kerülnek elég mélyre belövésre. A légbevezető tömlő belső átmérője túl alacsony. – Használjon egy helyes méretű légbevezető tömlőt. (lásd „Műszaki adatok”, a 206. oldalon) A légsűrítő gyors munkavégzési sebességekre nem alkalmas. – Használjon egy olyan légsűrítőt, amely a hozzá csatlakoztatott sűrített levegős szerszámok számának és munkavégzési sebességének megfelelően van méretezve. Probléma A hiba oka Elhárítás módja OBJ_BUCH-1037-001.book Page 215 Tuesday, December 8, 2009 1:03 PM1 609 929 U15 | (8.12.09) Bosch Power Tools 216 | Русский
