| Produkttype | Pneumatisk stiftemaskin/spikerpistol |
| Merke | Bosch |
| Modell | GSN 9034 DK Professional |
| Mål (H × B × D) | 355 × 105 × 485 mm |
| Vekt (iht. EPTA 01/2003) | 3,8 kg |
| Strømforsyning | Trykkluft (nominelt trykk 4–8 bar) |
| Lufttilkobling | Gjenge 3/8", slange innvendig Ø 3/8", maks. lengde 30 m |
| Magasinkapasitet | Opptil 99 stifte/spiker |
| Tillatt festelengde | 50–90 mm |
| Tillatt festeliameter | 2,8–3,8 mm |
| Magasinvinkel | 34° |
| Utløsermoduser | Enkeltutløsning med etterfølgingsbeskyttelse / Kontaktutløsning |
| Slagkraft (ved 6,3 bar) | 96 Nm |
| Luftforbruk (per operasjon ved 6,8 bar) | 3,02 L |
| Lydtrykknivå (EN 12549) | 110 dB(A) – Bruk hørselvern |
| Lydeffektnivå (EN 12549) | 123 dB(A) |
| Vibrasjoner (EN 28662 / EN ISO 8662) | < 2,5 m/s² (usikkerhet K = 1,5 m/s²) |
| Reservedeler og reparerbarhet | Reservedeler tilgjengelig hos Bosch kundeservice; reparasjon av kvalifisert personell |
| Vedlikehold og rengjøring | Rengjør magasin og skyvestang; smør regelmessig (SAE 10 eller SAE 20 olje) |
| Sikkerhet | Verneskjerm, utløserbeskyttelse, låsbar kontaktutløsning, luftstopp før vedlikehold |
Ofte stilte spørsmål - GSN 9034 DK Professional BOSCH
Brukerspørsmål om GSN 9034 DK Professional BOSCH
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Hefteapparat i PDF-format gratis! Finn veiledningen din GSN 9034 DK Professional - BOSCH og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. GSN 9034 DK Professional av merket BOSCH.
BRUKSANVISNING GSN 9034 DK Professional BOSCH
Undga enhver form for svekkelse og beskadigelse af trykluftvaerktajet f.eks.:
- Indslagsdybden reduceres ved at dreje dybdeanslaget til hore.
eller
Indlagsdybden oges ved at dreje dybdeanslaget til venstre.
- Bestyk magasinet igen.
(se „Magasin fyldes op“, side 100)
Dermed frilaegges det fastklemte som i skudkanalen.
Transport og opbevaring
Vedligeholdelse og service
Vedligeholdelse og rengoring
(se "Pafylling av magasin", sidan 111)
(se "Pafyllning av magasin", sidan 111)

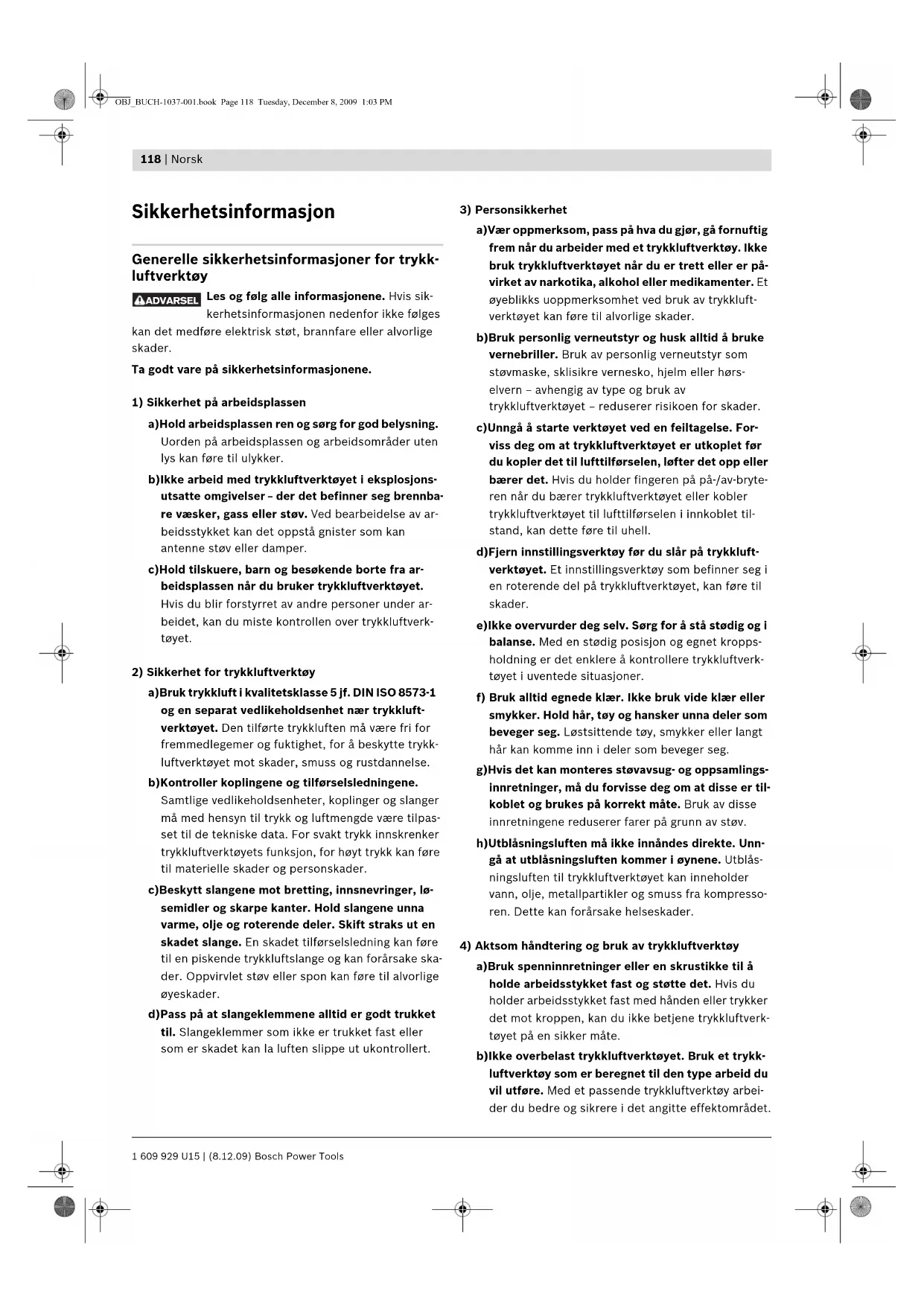

Sikkerhetsinformasjon
Generelle sikkerhetsinformasjoner for trykkluftverktoy
ADVARSEL Les og folg alle informasjonene. Hvis sikkerhetsinformasjonen nedenfor icke folgeskan det medfere elektrisk stot, brannfare erler alvorlige skader.
Ta godt vare pa sikkerhetsinformasjonene.
a)Hold arbeitsplassen ren og sorg for god belysning. Uorden pa arbeitsplassen og arbeitsomrader uten lys kan fore til ulykker.
b)Ikke arbeid med trykkluftverktoyet i eksplosjonsutatte omgivelseer - der det befinner seg brennbare vaesker, gass erler stov. Ved bearbeidelse av arbeidsstykket kan det oppsta gnister som kan antenne stov ellr damper.
c)Hold tilskuere, barn og besokende borte fra arbeidsplassen nár du bruker trykkluftverktyet.
Hvis du blir forstyrret av andre personer under arbeidet, kan du miste kontrollen over trykkuftverktoyet.
2) Sikkerhet for trykkuftverktø
a)Bruk trykkuft i kvalitetsklasse 5 jf. DIN ISO 8573-1 og en separat vedlikeholdsenhet nær trykkuftverktoyet. Den tilforte trykkuften ma vare fri for fremmedlegemer og fuktighet, for a beskytte trykkluftverktoyet mot skader, smuss og rustdannelse.
b)Kontroller koplingene og tilforselsledningene.
Samtlige vedlikeholdensheter, koplinger og slanger ma med hensyn til trykk og luftmengde vare tilpasset til de tekniske data. For svakt trykk innskrenker trykkuftverktoyets funksjon, for hoyt trykk kan fore til materielle skader og personskader.
c)Beskytt slangene mot bredting, innsnevringer, lsemidler og skarpe kanter. Hold slangene unna varme, olje og roterende deler. Skift straks ut en skadet slange. En skadet tilforselsledning kan fore til en piskende trykkuftslange og kan forarsake skader. Oppvirvlet stov erer spon kan fore til alvorlige yeskader.
d) Pass à slangeklemmene alltid er godt trukket
a)Vær oppmerksom,pass pa hva du gjør,gafornuftig frem nár du arbeider med et trykkuftverktoy. Ikke bruk trykkuftverktoyet nár du er trett ell er pa-virket av narkotika,alkohol eller medikamenter.Et oyebliks uoppmerksomhet ved bruk av trykkuftverktoyet kan fore til alvorlige skader.
b)Bruk personlig verneutstyr og husk alltid a bruke vernebriller. Bruk av personlig verneutstyr som stovmaske, sklisikre vernesko, hjelm eller horselvern - avhengig av type og bruK av trykkluftverktoyet - reduserer risikoen for skader.
c)Unnga a starte verktoyet ved en feiltagelse. For viss deg om at trykkuftverktoyet er utkoplet for du kopler det til lufttilforselen, lfter det opp ell er bærer det. Hvis du holder fingeren pa/pav-brytere n ar du bærer trykkuftverktoyet ell kobler trykkuftverktoyet til lufttilforselen iinnkoblet tilstand, kan ditte fore til uhell.
d)Fjern innstillingsverktoy for du slar pa trykkuftverktoyet. Et innstillingsverktoy som befinner seg i en roterende del pa trykkuftverktoyet, kan fore til skader.
e)lkke overvurder deg selv. Sorg for a sta stadig og i balanse. Med en stadig posisjon og egnet kropps-holding er det enklere a kontrollere trykkuftverktoyet i uventede situasjoner.
f) Bruk alltid egnede klær. Ikke bru k vide klær eller smykker. Hold här, tøy og hansker unna deler som beveger seg. Løstsittende tøy, smykker ell er langt här kankommeninn deler som beveger seg.
g)Hvis det kan monteres stovavsug- og oppsmlingsinnretninger, ma du forvisse deg om at disse er tilkoblet og brukes pa korrekt mate. Bruk av disse innrettingene reduserer farer pa grunn av stov.
h)Utblasningsluften ma违法犯罪e. Unnga at utblasningsluftenkommen iynene. Utblasningsluften til trykkuftverktyet kan inneholder vann, olje, metallpartikler og smuss fra kompressoren.Dette kan forarsake helsinki.
4) Aktsom handtering og bruk av trykkuftverktoy
a)Bruk spenninnretninger erer en skrustikke til a holde arbeidsstykket fast og stotte det. Hvis du holder arbeidsstykket fast med handen ell ertrykker det mot kroppen, kan du icke betjene trykkuftverktoyet pa en sikker mate.
b)lkke overbelast trykkluftverktoyet. Bruk et trykkluftverktoy som er beregnet til den type arbeid du vil utfore. Med et passende trykkluftverktoy arbeider du bedre og sikrere i det angitte effektomradet.
c)lkke bruk trykkuftverktoy med defekt pa-/av-bry- ter. Et trykkuftverktoy som ikke lenger kan slas av ell er pa, er farlig og ma repareres.
d)Avbryt lufttilforselen for du utforer innstlinger pa verktoyet, skifter tilbehorsdeler erler legger bort trykkluftverktoyet. Dette tiltaket forhindrer at trykkluftverktoyet starter uvilkarlig.
e)Trykkuftverktoy som ici er i bruk ma oppbevares utilgengelig for barn. Ikke la trykkuftverktoyet brukes av personer som ici er fortrolig med dette eller ici har lest disse anvisingene. Trykkuftverktoy er farlige nár de brukes av uerfarne personer.
f) Vær noye med vedlikeholdet av trykkuftverktoyet. Kontroller om bevegelige verktoydeler fungereer feilfritt og ikke klemmes fast, og om deler erbrukket eller skadet, slick at dette innvirker pa trykkuftverktoyets funksjon. La skadede deler repareres for trykkuftverktoyet brukes. Darlig vedlikeholdte trykkuftverktoy er arsaken til mange uhell.
g)Bruk trykkuftverktoy, tilbehør, innsatsverktoy osv. i samsvar med disse instruksene. Ta hensyn til arbeidsforholdene og arbeidet som skal utfores. Bruk av trykkuftverktoyet til andre formal enn det som er angitt kan fere til farlige situjasoner.
5) Service
a)Trykkuftverktoyet skal alltid kun repareres av kvalifisert fagpersonale og kun med originale reservedeler. Slik sikres det at sikkerheten til trykkluftverktoyet opprettholdes.
Sikkerhetsinformasjoner for trykkuft-stifte-pistoler
Bruk vernebriller.
Gä alltid ut fra at trykkluftverktøyetinneholder festematerial. En ubetenkoms bruk av trykkluftverktøyet kan fore til en uventet utskyting av festematerial som kan skade deg.
Mens du arbeider ma du holde trykkuftverktoyet sik at hodet og kroppen ikke kan skades ved et mulig tilbakeslag pa grunn av en forstyrelse i energitilfarselen aller harde steder i arbeidsstykket.
- Ikke rett trykkuftverktoyet mot deg selv erler andre personer i naeheten. En uventet utløsning av festematerial kan medfrole skader.
Ikke aktiver trykkuftverktoyet for det er satt godt pa arbeidsstykket. Hvis trykkuftverktoyet违法犯罪 hong kongland, kan festematerialet stotes bort fra festestedet og overbelaste trykkuftverktoyet.
Ikke arbeid på stiger eller stillasjer, narr utlønsningssystemet «Kontaktutlønsing» er innstilt. Spesielt mä du ikke gå fra et stiftested til det;neste via stillasjer,trapper,stiger erder stigelignende konstruksjoner som f.eks.taktektere,lukke kasserEll skur eller montere transportsikringer f.eks.pa kjo retoyellervogner.Med dette utlønsingssystemet skytes det ut festematerial hver gang du uforvarende setter påtrykkuftverktoyet og utlønsningssikringen ertryktinn.Dette kan fore til skader.
Ta hensyn til forholdene pa arbeidsplassen. Festematerial kan eventuelt sla gjennom tynne arbeidsstykker ell er glort fra arbeidsstykker ved arbeid pa hjørner og kanter og sik utsette personer for fare.
Avbryt lufttilforselen hvis festematerial klemmer fast i trykkluftverktoyet. Hvis trykkluftverktoyet er tilkoplet, kan den utloses ved en feiltagelse nár du fjerner en fastklemt stiftegjenstand.
Vær forsiktig nár du fjerner festematerial som sitter fast. Systemet kan vare spent og festematerialet kan skytes kraftig ut mens du forsøker á lysne det fastklemte festematerialet.
- Ikke bruk dette trykkuftverktoyet til festing av el-ledninger. Det er ikke egnet til installasjon av el-ledninger, kan skade isolasjonen på el-ledninger og slick forarsake elektriske støt og brannfare.
Bruk aldri surstoff aller brennbare gasser som ener-gikilde for trykkuftverktoyet. Brennbar gass er farlig og kan fere til at trykkuftverktoyet eksploderer.
Bruk egnede detektorer til a finne skjulte strøm/gass-/vannledninger, eller spør hos det lokale el/gass-/vannverket. Kontakt med elektriske ledninger kan medfare brann og elektrisk støt. Skader på en gassledning kan fore til eksplosjon. Hull i en vannled- ning forarsaker materielle skader.
Trykkuftverktøyet mA kun koples til ledninger, der det maksimale godkjente trykket til trykkuftverktoyet违法犯罪.
Trykkuftverktøyet alfa kana overskrides med mer enn 10 % ; ved hoyere trykk ma det monteres en trykkreguleringsventil (trykkforminsker) med etterkoplet trykkreduksjonsventil i trykkuftledningen. For sterkt trykk forarsaker en unnormal drift eller brudd pa trykkuftverktoyet, som kan fore til skader.
Funksjonsbeskrivelse
Les gjennom alle advarslene og anvisingene. Feil ved overholdelsen av advarslene og nedenstaende anvisninger kan medfare elektriske stot, brann og/eller alvorlige skader.
Formalsmessig bruk
Trykkluftverktoyet er beregnet til forbindelsesarbeid ved taktekking, forskalerger og lektverk, til konstruksjon av vegg-/takelementer, trefassader, paller, tregjerder, styvegger og kasser.
Det mä kun brukes festematerial (spiker, klammer etc.) som er angitt i tabellen «Tekniske data».
Illustrerte komponenter
Nummereringen av de illustrrente componentene gjelder for bildet av trykkuftverktoyet pa illustrasjonssiden.
1Arbeidsstykkebeskyttelse
2 Utlösningssikring
3 Dybdeanlegg
4 Luftutgang
5 Handtak
6 Luftkoplingsstykke
7 Magasinskyver
8 Magasin
9 Omkoplingsbryter for utlosningssystem
10 Utløser
11 Munning
12 Hurtigkopling
13 Tilforselsluftslange
14 Nagleskinne*
15 Magasinlas
16 Lassstift
17 Slagstempel
18 Magasinholder
19 Magasinopptak pa skuddkanalen
20 Magasinskinne
21 Laseskrue
22 Deksel
23 Fjaerklips
24 Innskruingsmalje til opphenging av trykkuftverktoyet
*Illustrert aller beskrevet tilbehör inngår违法犯罪 standard-leveransen. Det komplette tilbehöret finner du i värt tilbehörnsprogram.
Tekniske data
| Trykkuft-spikerpistol GSN 90-21 RK | |||
| Professional | GSN 90-34 DK Professional | ||
| Produktnummer | 3601D910...3601D913.. | ||
| Innslångskraftved 6,3 bar (91 psi) | Nm 98 96 | ||
| Ultrasonsingssystemer | |||
| - Enkeltutløsning med sikring | ● | ● | |
| - Kontaktutløsning | ● | ● | |
| Festematerial | |||
| - Type | Bändet spiker | Bändet spiker | |
| kunststoffbundet | papirbundet | ||
| Rundhode | D-hode | ||
| -Lengde | mm | 50-90 | 50-90 |
| -Diameter | mm | 2,8-3,8 | 2,8-3,8 |
| Magasinvinkel | ° | 2 | 1 |
| Max. magasin-størrelse | 73 99 | ||
| Motorolje | |||
| S A E 10, S A E 20 | ml | 0,25-0,5 | 0,25-0,5 |
| Innvendig volum | ml | 997 | 997 |
| Nominalt trykk | bar | 4-8 | 4-8 |
| Tilkoplingsgjenger | " | 3/8 | 3/8 |
| Tilførsluftslange | |||
| - Maks. driftstrykk ved 20 °C | bar | 10 | 10 |
| -Innvendig slangevidde | " | 3/8 | 3/8 |
| - Maks. slangelengde | m | 30 | 30 |
| Luftforbruk pr. innskyting | |||
| ved 6,8 bar (100 psi) | I | 3,02 | 3,02 |
| Mål | |||
| -Høyde | mm | 342 | 355 |
| -Brede | mm | 105 | 105 |
| -Lengde | mm | 542 | 485 |
| Vekt tilsvarende EPTA-Procedure 01/2003 | kg | 3,89 | 3,8 |
Stoy-/vibrasjonsinformasjon
Mäleverdier for lyden funnet i henhold til EN 12549.
Trykkuftverktoyets typiske A-bedomste styniva er: Lydtrykkniva 110 dB (A); lydefeftkniva 123 dB (A).
Usikkerhet K = 2 dB.
Bruk hørselvern!
Totale svingningsverdier (vektorsum fra tre retninger) beregnet jf. EN 28662 og EN ISO 8662.
Svingningsemisjonsverdi a_h < 2,5m / s usikkerhet K = 1,5m / s^2
Samsvarserklaering C
Vi erklær som eneansvarlig atproduktet som beskrives under «Tekniske data» stemmer overens med følgende normer eller normative dokumenter: EN 792 fj. bestemelsene i direktiv 98/37/EF (frem til 28.12.2009), 2006/42/EF (fra 29.12.2009).
Tekniske underlag hos: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen
Tilkobling til lufttilforselen (se bilde A)
Forviss deg om at trykket i trykkuftanlegget ikke er større enn maksimalt tillatt nominelt trykk for trykkuftverktøyet. Innstill forst lufttrykket på den laveste verdien til anbefalt nominelt trykk (se «Tekniske data»).
I tvistilfeller sjekker du trykket pa luftinntaket med et manometer ved innkoplet trykkuftverktoy.
For en maksimal ytelse ma verdiene for tilforselsluftslangen 13 (koplingsgjenger, maksimal driftstrykk, innvendig slangevidde, maksimal slangelengde; se «Tekniske data») overholds.
Den tilforte trykkluften ma vare fri for fremmedlegemer og fuktighet, for a beskytte trykkluftverktoyet mot skader, smuss og rustdannelse.
Samtlige armaturer, forbindelsesledninger og slanger ma vare beregnet for dette trykket og nodvendig luftmengde.
Unngå innsnevringer på tilførssledningene, f.eks. med pressing, bredting aller trekking!
Tilkobling av lufttilforselen til trykkuftverktoyet
Tom magasinet 8. (se Tomming av magasinet, side 124) Ved den nedenstaende arbeidene kan festematerial stotes ut his indre deler av trykkuftverktoyet ici be finner seg i utgangsstilling pa grunn av reparasjons- og vedlikeholdarbeider aller transport.
- Forbind luftkopingsstykket 6 med en tilforselsluftslange 13, som er utstyr med en hurtiglaskopling 12.
- Sjekk om at fungerer feilfritt ved Å sette trykkuftverktøyet med munningen 11 aller eventuelt med den gummi-besjiktede arbeidsstykkebeskyttelsen 1 pa en trebit aller annet trematerialie og utlse dette en uller to ganger.
Pafylling av magasinet (se bildene B1-B2)
Avbryt lufttilforselen for du utforer innstlinger pa verktoyet, skifter tilbehorsdeler eler legger bort trykkuftverktoyet. Dette tilataket forhindrer at trykkuftverktoyet starter uvilkarlig.
Bruk kun original Bosch-tilbehør (se «Tekniske data'). Presisjonsdelene til trykkluftverktøyet som magasin, mumning og skuddkanal er tilpasset for klammer,spiker og stifter fra Bosch. Andre produsenter bruker andre stalkvaliteter og mal. Bruk av ikke tillatt festematerial kan skade trykkluftverktøyet og forårsake skader.
Hold trykkuftverktoyet sik mens du fyller magasinet at munningen 11 verken peker mot din egen kropp eller mot andre personer.
-Trekk magasinskyveren 7 sa langt tilbake at den smekker i las bak.
Merk: Magasinskyveren mä kunne skyves tilbake uten Å bruke större krefter (kun fingerkraft). En stramtgaende magasinskyver fører til at spikerne skytes inn i en gal vinkel.
Rengjor og smor magasinskyeren 7 etter behov og sorg for at magasinet 8 ilke er tilsmusset.
- Legg passende bandet spiker 14 inn. Bruk ikke bandet spiker medindre enn 5 spikere. Legg ikke inn mer enn 2 bändede spikere. Sørg for at hodene på spikerne ikke overlapper.
GSN 90-34 DK: På dette trykkuftverktøyet forhinder er sperre i magasinskyeren at de siste spikerne skytes ut. Ca. 7 spikedere blir igjen i magasinet.
-Trekk magasinskyveren 7 helt tilbake en gang til for a lose arreteringen.
- Før magasinskyveren forsiktig fremover til den berørden de bändede spikerne. Pass da pa at magasinskyveren er skjøvet over hodet ti siste spiker.
Merk: Ikke la magasinskyveren smekke ufort tilbake. Magasinskyveren kan da skades og det er fare for at fingre ndeine klemmes inn.
Drift
Utlønsningssystemer
Trykkuftverktøyet kan brukes med fororskjellige utløningssystemer:
Senere kan ytterligere innskytinger kun utloses etter at utloseren og utlosningssikringen er satt tilbake til utgangsposisjonen.
- Kontaktutløsning
I dette utlosningsystemet ma forst utloseren 10 trykkes. Festematerial skytes alltid ut nar utlosningsikringen 2 med trykt utloser settes godt pa arbeidsstykker. Slik oppnas en hoyere arbeidshastighet.
Til innstilling av utlønsningssystemet bruker du omkop-lingsbryteren 9.
Igangsetting
Avbryt lufttilforselen for du utforer innstlinger pa verktoyet, skifter tilbehorsdeler eler legger bort trykkuftverktoyet. Dette tilitaket forhindrer at trykkuftverktoyet starter uvilkarlig.
Arbeid med enkeltutlosning (se bilde C)
- Trykk omkoplingsbryteren 9 innover og vipp den samtidig til nedre stilling, til den smekker i las igjen.
Utlønsningssystemet «Enkeltutlo-sing» er innstilt.
- Slipp deretter omkoplingsbryteren 9 igjen.
- Sett munningen 11 aller eventuelt den gummi-besjekte arbeitsstykkebeskyttelsen 1 godt pa arbeitsstykket til utlosningsssikringen 2 er trykt helt inn.
- Trykk deretter kort pa utloseren 10 og slipp den igjen. Det skytes da ut en spiker.
-La trykkuftverktoyet stote tilbake fra arbeidsstykket.
-Tilenyterligere innskyting Ifter du trykkuftverktoyeheltoppfraarbeidsstykketogsetterdetgodtpa detnesteonskede stedet.
Arbeid med kontaktutlønsing (se bilde D)
- Trykk omkoplingsbryteren 9 innover og vipp den samtidig til øvre stilling, til den smekker i las igjen.
Ultrasoningssystemet «Kontaktut-losning» er innstilt.
- Slipp deretter omkoplingsbryteren 9 igjen.
Deretter trykker du pa utlseren 10 og holder den trykt innate. - Sett munningen 11 aller eventuelt den gummi-besjekte arbeitsstykkebeskyttelsen 1 godt pa arbeidsstykket til utlosningsssikringen 2 er trykt helt inn.
Det skytes da ut en spiker.
-La trykkuftverktoyet stete tilbake fra arbeidsstykket.
-Til en ytterligere innskyting Iofter du trykkuftverktoyet helt opp fra arbeidsstykket og setter det godt pa pa det nests eonskede stedet.
- Beveg trykluftverktoyet jevt over arbeidsstykket ved à lófte det opp og sette det pá igjen.
Hver gang du setter pa trykkuftverktoyet og utlo- ningssikringen er trykt inn, skytes en spiker ut.
- Når ønsket antall spikere er skytt inn, slipper du utlo-seren 10 igjen.
Arbeidshenvisninger
Avbryt lufttilforselen for du utforer innstlinger pa verktoyet, skifter tilbehorsdeler eller legger bort trykkuftverktoyet. Dette tiktaket forhindrer at trykkuftverktoyet starter uvilkarlig.
För haver arbeitsstart ma du sjekke om alle sikkerhets- og utlønsningsinnretningene fungerer feilfritt og om alle skruene og mutrene sitter godt fast.
Utfor ikke uforskriftsmessige manipulasjoner påtrykkuftverktøyet. Ikke demonter eller blokker deler avtrykkuftverktøyet, som f.eks. utlønsningssikringen.
Utfor ingen «nodreparasjoner» med uegnede midler.
Trykkuftverktoyet skal vedlikeholdsakkyndig og med jevne mellomrom (se «Vedlikehold og rengjoring', side 125).
124 | Norsk
Unnga enhver svekking og skading av trykkuftverktoyet, f.eks. med:
- innslaing ell erinngravering,
- konstruksjonsendringer som/DD er tillatt av produ-senten,
- føring lungs sjabloner av hardt material, f.eks. stål,
falling pä eller skyving over gulv, - bruk som hammer,
enhver type vold.
Finn ut hva som befinner seg under uller bak arbeidsstykket. lkke skyt spire inn i vegger, tak uller gulv, hvis det befinner seg personer bak. Spikerne kan sla gjennom arbeidsstykket og skade noen.
Ikke skyt en spiker inn pa en allerede innskutt spiker. Spikeren kan deformeres, klemmes fast aller trykkuftverktoyet kan bevege seg ukontrollert.
Hvis trykkuftverktoyet brukes i kulde, skytes de forste spikerne langsommere inn enn vanlig. Nar trykkuftverktoyet er blitt varmere i lopet av arbeidet, er en normal arbeidshastighet mulig igjen.
Unngà tomskudd for a redusere slitasjen pa slagstempe- let.
Adskill trykkuftverktoyet fra lufttilforselen i lengre arbeidspauser og när arbeidet er fertig og tøm helst magasinet.
Tømming av magasinet
Trek magasinskyveren 7 sa langt tilbake at den smekker i las bak.
-Ta ut bandet spiker 14.
Bruk ikke bandet spiker medindre enn 5 spikere.
-Trekk magasinskyeren 7 helt tilbake en gang til for a Ise arreteringen.
-Formagasinskyverenforsiktigfremovertildenberer begynnelsenpa magasinet.
Merk: Ikke la magasinskyveren smekke ufort tilbake. Magasinskyveren kan da skades og det er fare for at fingreine dine klemmes inn.
Innstilling av dybdeanlegget (se bilde E)
Innyskytingsdybden til spikerne kan innstilles med dybde-anlegget 3.
Tm magasinet 8.
(se «Tomming av magasinet», side 124)
- For à redusere innskytingsdybden mà du drie dybde-anlegget i urviserretning.
eller
For a oke innskytingsdybden ma du dreie dybdeanlegget mot urviserne.
-Fyll magasinigjen.
(Se «Pafylling av magasinet», side 122)
- Test den nye innskytingsdybden pa et prove-arbeids-stykke.
Gjenta eventuelt arbeitsskrittene.
Losing av fastklemminger (se bildene F1-F3)
Enkelte spikedere kan klemmes fast i skuddkanalen. Hvis dette hender ofte, ma du ta Kontakt med en autorisert Bosch-kundeservice.
-Tom magasinet8.
(se «Tömming av magasinet», side 124)
- Apne magasinlAsen 15.
Trekk magasinet 8 bort fra huset til det skir av fra las-stiften 16.
Slik frilegges den fastklemte spikeren i skuddkanalen.
-Fjern den fastklemte spikeren. Bruk da en tang etter behov.
- Hvis slagstempelet 17 er kjort ut, skyver du det tilbake inn i stempelet igjen med en smort skrutrekker erer en annen egnet smort gjenstand.
Smor skuddkanalen med 2 -3 draper motorolje (SAE 10 eller SAE 20).
- Sett magasinet 8 inn igjen.
Apne magasinlansen 15 etter behov. Ffor lassiften 16 inn i utsparingen pa magasinholderen 18. Rett magasinet opp langs magasinopptakene 19 og skyv magasinet helt fremover. Las magasinet ved a sla magasinlansen 15 helt opp.
-Fyll magasinet igjen.
(Se «Pafylling av magasinet», side 122)
Utskifting av magasinskinen (se bilde G)
Magasinskinnene 20 kan slites fetter lengre bruk av trykkluftverktoyet.
Shift ut defekte magasinskinner.
-Tom magasinet8.
(se «Tömming av magasinet», side 124)
- Løsne læseskruyen 21 (3 mm) med medlevert umbrakonøkkel.
Trekk kappen 22 ut av magasinet 8.
-La de defekte magasinskinnene 20 gl ut av magasinet.
- Skyy de nye magasinskinnene inn i magasinet.
- Sett dekselet 22 inn i magasinet igjen og trekk laseskruen 21 fast.
Skifting av arbeidsstykkebeskyttelsen (se bilde H)
Arbeidsstykykkeskyttelsen 1 pa enden av utlosningssikringen 2 beskytter arbeidsstykyket til trykkuftverktoyet er riktig plassert til innskytingen.
Arbeidsstykkebeskyttelsen kan fjernes og skiftes ut.
- Fjern fjaerklipsen 23 og trekk arbeidsstykkebeskyttesen av fra utlosningssikringen 2.
Skyv den nye arbeidsstykkebeskyttelsen over tappene til utlønsningssikringen og sett fjærklipsen pa igjen.
Stasjonær bruk av trykkluftverktoyet (se bilde I)
Til stasjonær bruk kan trykkuftverktoyet festes pa en fjaertalje.
Du trenger da en innskruingsmalje 24.
-Fjern den bakre skruen pa returluftkappen med medlevert umbrakongkkel.
- Skr um al jen 24 fast inni returluftkappen.
Heng maljen inn i kroken pa fjaertaljen.
Transport og oppbevaring
Til transport ma du adskille trykkuftverktoyet fra lufttilforselen, spesielt his du bruker stiger aller beveger deg i en uvant kroppstilling.
Pa arbeidsplassen ma du kun bare trykkluftverktoyet i handtaket 5 og ikke med trykt utloser 10.
Oppbevar trykkuftverktoyet alltid adskilt fra lufttilforselen og pa et tort, varmt sted.
Hvis trykkuftverktoyet ikke skal brukes over lengre tid, ma du smøre verktaydelene av stål inn med et tynt oljesjikt. Dette forhinder det oppstar rust.
Service og vedlikehold
Vedlikehold og rengjaring
Avbryt lufttilforselen for du utforer innstlinger pa verktoyet, skifter tilbehorsdeler eler legger bort trykkuftverktoyet. Dette tiltaket forhindrer at trykkuftverktoyet starter uvilkarlig.
Hvis trykkuftverktoyet til tross for omhyggelige produksjons- og kontrollmetoder en gang skulle svekte, ma reparasjonen utfores av et autorisert serviceverksted for Bosch-elektroverktoy.
Ved alle forespørsler og reservedelsbestillinger ma du oppgi det 10-sifrede produktummeret som er angitt pa trykkuftverktøyets typeskilt.
Vedlikeholds- og reparasjonsarbeider skal kun utfores av kvalifisert fagpersonale. Slik sikres det at sikkerheten til trykkuftverktoyet opprettholdes.
Smoring av trykkuftverktoy (se bilde J)
Fyll 2-3 draper smoremiddel inn i luftkoplingsstykket 6. Ikke bruk for mye smoremiddel, som da samles i trykkuftverktoyet og ledes ut igjen via luftutgangen 4.
Bruk kun smoremidler som anbefales av Bosch.
Mineral-motorolje SAE 10 (til bruk i sterk kulde)
Mineral-motorolje SAE 20
Smore- og rengjøringsmidler ma deponeres miljøvennlig. Ta hensyn til de lovmessige forskrittene.
126
Norsk
Vedlikeholdsplan
Hold luftutgangen 4, utlønsningssikringen 2 og utløseren 10 alltid rene og fri for fremmedlegemer (stov, spon, sand, etc).
Rengjor magasinet 8. Fjern plast-ller trespon, som kan ha samlet seg i magasinet i Iopet av arbeidet.
Rengjor trykkluftverktoyet med jevne mellomrom med trykkluft.
| Tiltak Grunn Utførelse | ||
| Daglig tømming av returluftfilteret. | Forhindrer at det samles smuss og fuktighet i trykkuftverktøyet. | - Åpne tømmeventilen. |
| Alltid full smøremiddelgiver. | Holder trykkuftverktøyet smørt. - Fyll | smøremiddelgiveren med anbefalte smøremidler.(Se «Smøring av trykkuftverktøy», side 125) |
| Rengjøring av magasin 8 og magasin-skyver 7. | Forhindrer at en spiker klemmes fast. | - Blås gjennom mekanismen til magasinet/magasinskyveren daglig medtrykkuft. |
| Kontroll om utløsningsikringen 2 fun-gerer feilfritt. | Øker arbeidssikkerheden og gir en mer effektiv bruk av trykkuft-verktøyet. | - Blås gjennom mekanismen til utløsningsikringen daglig med trykkuft. |
| Smøring av trykkuftverktøyet. | Reduserer slitasjen på trykkuftverktøyet. | -Fyll 2-3 dræper smøremiddel inn i luftkopingsstykket 6.(Se «Smøring av trykkuftverktøy», side 125) |
| Tømming av kompressoren. Forhindrer at det samles smuss og fuktighet i trykkuftverktøyet. | - Åpne tømmeventilen til kompressor-tanken. | |
Utbedring av feil
Problem Årsak Utbedring
| Trykkuftverktøyet er driftsklart, men det skytes ikke ut spikere. | En spiker har klemt seg fast i skuddkana- len. | -Løsne fastklemmingen. (Se «Løsing av fastklemminger», side 124) |
| Magasinskyveren 7 er defekt. | -Rengjør og smør magasinskyveren 7 et- ter behov og sørg for at magasinet 8 ikke er tilsmuset. | |
| Fjæren til magasinskyveren er for svak el- ler defekt. | -Ta kontakt med en autorisert Bosch- kundeservice. La delen skiftes ut der. | |
| Det brukte festematerialet er/DDke tillatt. | -Bruk kun original tilbehør. Det på kun brukes festematerial (spi- ker, klammer etc.) som er angitt i tabel- len «Tekniske data». | |
| Magasinet 8 er tomt. | -Fyll magasinet igjen. (Se «Påfylling av magasinet», side 122) | |
| Problem Årsak Utbedring | ||
| Spikerne skytes kun ut lang-somt eller med for lite trykk. | Det nominelle trykket til trykkufttilførserlen er for lite. | - Øk trykkufttilførserlen. 8 barNALiikeoverskrides. |
| Slagstempelet er skadet. - Bruk kun smoremidler som anbefalesav Bosch.(Se «Småring av trykkuftverktøy»,side 125) | ||
| Tetningsringen til stempelet er slitt eller skadet. | -Ta kontakt med en autorisert Bosch-kundeservice.La delen skiftes ut der. | |
| Bufferet er slitt. - Ta kontakt med en autorisert Bosch-kundeservice.La delen skiftes ut der. | ||
| Lengden og diameteren på tilførselsluf-slangen 13 tilsvarer ikke angivelsenefordette trykkuftverktøyet. | -Bruk en tilførselslufslange med riktige mål.(Se «Tekniske data», side 121) | |
| Tilførselslufslangen 13 er brettet. | -Fjern bredtingen i tilførselslangen. | |
| Spikerne skytes for dypt inn. | Det nominelle trykket til trykkufttilførserlen er forøyt. | - Reduser trykkufttilførserlen. 4 bar skal惫 underskrides. |
| Dybdeanlegget er for dypt innstilt. - Innstill dybdeanlegget på ønsket dyb-de.(Se «Innstilling av dybdeanlegget», side 124) | ||
| Bufferet er slitt. - Ta kontakt med en autorisert Bosch-kundeservice.La delen skiftes ut der. | ||
| Spikerne skytes for lite dyptinn. | Det nominelle trykket til trykkufttilførserlen er for lite. | - Øk trykkufttilførserlen. 8 bar skal惫 overskrides. |
| Dybdeanlegget er forøyt innstilt. - Innstill dybdeanlegget på ønsket dyb-de.(Se «Innstilling av dybdeanlegget», side 124) | ||
| Lengden og diameteren på tilførselsluf-slangen 13 tilsvarer ikke angivelsenefordette trykkuftverktøyet. | -Bruk en tilførselslufslange med riktige mål.(Se «Tekniske data», side 121) | |
| Tilførselslufslangen 13 er brettel. | -Fjern bredtingen i tilførselslangen. | |
128 | Norsk
Problem Årsak Utbedring
| Trykkuftverktøyet hopper overspikere eller har en for sterktaktfremskying. | Det brukte festematerialet er ikke tillatt. | - Bruk kun original tilbehør.Det på kun brukes festematerial (spi-ker, klammer etc.) som er angitt i tabel-len «Tekniske data». |
| Magasinet 8 arbeider ikke riktig. | - Rengjør og smør magasinskyveren 7 et-ter behov og sørg for at magasinet 8配套设施. | |
| Fjæreren til magasinskyveren er for svak el-ler defekt. | - Ta>Contact med en autorisert Bosch-kundeservice.La delen skiftes ut der. | |
| Tetningsringen til stempelet er slitt eller skadet. | - Ta>Contact med en autorisert Bosch-kundeservice.La delen skiftes ut der. | |
| Spikerne klemmes ofte fast i skuddkanalen. | Det brukte festematerialet er ikke tillatt. | - Bruk kun original tilbehør.Det på kun brukes festematerial (spi-ker, klammer etc.) som er angitt i tabel-len «Tekniske data». |
| - Ta>Contact med en autorisert Bosch-kundeservice. | ||
| De innskutte spikerne erøyd. | Slagstempelet er skadet. | - Ta>Contact med en autorisert Bosch-kundeservice.La delen skiftes ut der. |
| I motsetning til arbeid med en normal arbeidshastighet, skytesspikerne ikke tilstrekkelig dyptinn ved en hurtig arbeidshastighet. | Den innvendlige diameteren til tilførsls-slangen er for liters. | - Bruk en tilførslsfluşslange med riktige mål.(Se «Tekniske data», side 121) |
| Kompressoren egner seg ikke til hurtigearbeidshastigheter. | - Bruk en kompressor som er tilstrekke-lig dimensjonert til anfall tilkopledetrykkuftverktøy og arbeidshastigheten. |
Tilbehør
Du kan informere deg om det komplette tilbehorsprogrammet i internett under www.bosch-pt.com eller hos din forhandler.
Deponering
Trykkuftverktoy, tilbehör og emballasje ma leveres inn til miljøvennlig gjenvinning.
Nár trykkluftverktøyet ikke kan brukes länger, pådu leveredetinntilresirkulering,tilforretningenellerhoun autorisert Bosch-kundeservice.
Kundeservice hjelper deg ved sporsmal om reparasjon og vedlikehold av produitet ditt og resvedelene. Deltegninger og informasjoner om resvedeler finner du ogsa under:
www.bosch-pt.com
Bosch-kundeservice er gjerne til hjelp ved sporsmal om kjop, bruk og innstilling avprodukter og tilbehør.
Norsk
Robert Bosch AS
Postboks 350
1402 Ski
Tel.: (+47) 64 87 89 50
Faks: (+47) 64878955
Rett til endringer forbeholds.
