NÁVOD K OBSLUZE GSN 9034 DK Professional BOSCH

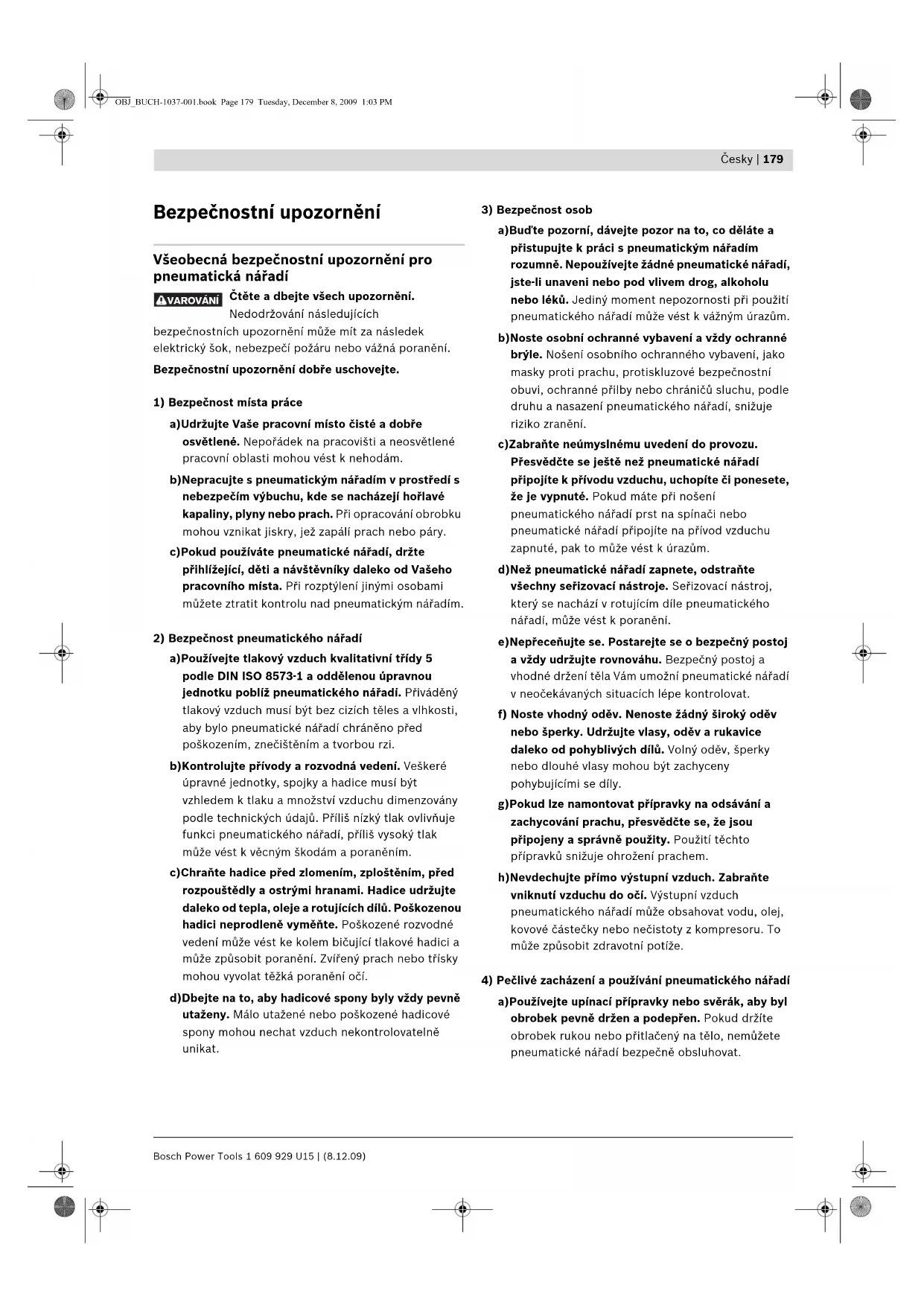

Bezpečnostní upozornění Všeobecná bezpečnostní upozornění pro pneumatická nářadí Čtěte a dbejte všech upozornění. Nedodržování následujících bezpečnostních upozornění může mít za následek elektrický šok, nebezpečí požáru nebo vážná poranění. Bezpečnostní upozornění dobře uschovejte.

1) Bezpečnost místa práce

a)Udržujte Vaše pracovní místo čisté a dobře osvětlené. Nepořádek na pracovišti a neosvětlené pracovní oblasti mohou vést k nehodám. b)Nepracujte s pneumatickým nářadím v prostředí s nebezpečím výbuchu, kde se nacházejí hořlavé kapaliny, plyny nebo prach. Při opracování obrobku mohou vznikat jiskry, jež zapálí prach nebo páry. c)Pokud používáte pneumatické nářadí, držte přihlížející, děti a návštěvníky daleko od Vašeho pracovního místa. Při rozptýlení jinými osobami můžete ztratit kontrolu nad pneumatickým nářadím.

2) Bezpečnost pneumatického nářadí

a)Používejte tlakový vzduch kvalitativní třídy 5 podle DIN ISO 8573-1 a oddělenou úpravnou jednotku poblíž pneumatického nářadí. Přiváděný tlakový vzduch musí být bez cizích těles a vlhkosti, aby bylo pneumatické nářadí chráněno před poškozením, znečištěním a tvorbou rzi. b)Kontrolujte přívody a rozvodná vedení. Veškeré úpravné jednotky, spojky a hadice musí být vzhledem k tlaku a množství vzduchu dimenzovány podle technických údajů. Příliš nízký tlak ovlivňuje funkci pneumatického nářadí, příliš vysoký tlak může vést k věcným škodám a poraněním. c)Chraňte hadice před zlomením, zploštěním, před rozpouštědly a ostrými hranami. Hadice udržujte daleko od tepla, oleje a rotujících dílů. Poškozenou hadici neprodleně vyměňte. Poškozené rozvodné vedení může vést ke kolem bičující tlakové hadici a může způsobit poranění. Zvířený prach nebo třísky mohou vyvolat těžká poranění očí. d)Dbejte na to, aby hadicové spony byly vždy pevně utaženy. Málo utažené nebo poškozené hadicové spony mohou nechat vzduch nekontrolovatelně unikat.

a)Buďte pozorní, dávejte pozor na to, co děláte a přistupujte k práci s pneumatickým nářadím rozumně. Nepoužívejte žádné pneumatické nářadí, jste-li unaveni nebo pod vlivem drog, alkoholu nebo léků. Jediný moment nepozornosti při použití pneumatického nářadí může vést k vážným úrazům. b)Noste osobní ochranné vybavení a vždy ochranné brýle. Nošení osobního ochranného vybavení, jako masky proti prachu, protiskluzové bezpečnostní obuvi, ochranné přilby nebo chráničů sluchu, podle druhu a nasazení pneumatického nářadí, snižuje riziko zranění. c)Zabraňte neúmyslnému uvedení do provozu. Přesvědčte se ještě než pneumatické nářadí připojíte k přívodu vzduchu, uchopíte či ponesete, že je vypnuté. Pokud máte při nošení pneumatického nářadí prst na spínači nebo pneumatické nářadí připojíte na přívod vzduchu zapnuté, pak to může vést k úrazům. d)Než pneumatické nářadí zapnete, odstraňte všechny seřizovací nástroje. Seřizovací nástroj, který se nachází v rotujícím díle pneumatického nářadí, může vést k poranění. e)Nepřeceňujte se. Postarejte se o bezpečný postoj a vždy udržujte rovnováhu. Bezpečný postoj a vhodné držení těla Vám umožní pneumatické nářadí v neočekávaných situacích lépe kontrolovat. f) Noste vhodný oděv. Nenoste žádný široký oděv nebo šperky. Udržujte vlasy, oděv a rukavice daleko od pohyblivých dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se díly. g)Pokud lze namontovat přípravky na odsávání a zachycování prachu, přesvědčte se, že jsou připojeny a správně použity. Použití těchto přípravků snižuje ohrožení prachem. h)Nevdechujte přímo výstupní vzduch. Zabraňte vniknutí vzduchu do očí. Výstupní vzduch pneumatického nářadí může obsahovat vodu, olej, kovové částečky nebo nečistoty z kompresoru. To může způsobit zdravotní potíže.

4) Pečlivé zacházení a používání pneumatického nářadí

a)Používejte upínací přípravky nebo svěrák, aby byl obrobek pevně držen a podepřen. Pokud držíte obrobek rukou nebo přitlačený na tělo, nemůžete pneumatické nářadí bezpečně obsluhovat. VAROVÁNÍ OBJ_BUCH-1037-001.book Page 179 Tuesday, December 8, 2009 1:03 PM1 609 929 U15 | (8.12.09) Bosch Power Tools 180 | Česky b)Pneumatické nářadí nepřetěžujte. Pro Vaši práci použijte k tomu určené pneumatické nářadí. S vhodným pneumatickým nářadím pracujete v uvedeném rozsahu výkonu lépe a bezpečněji. c)Nepoužívejte žádné pneumatické nářadí, jehož spínač je vadný. Pneumatické nářadí, které již nelze zapnout nebo vypnout, je nebezpečné a musí být opraveno. d)Přerušte přívod vzduchu předtím, než provedete seřízení stroje, výměnu dílů příslušenství nebo pneumatické nářadí odložíte. Tato preventivní opatření zabrání neúmyslnému startu pneumatického nářadí. e)Nepoužívané pneumatické stroje ukládejte mimo dosah dětí. Nenechávejte používat pneumatické nářadí osoby, které tento stroj neznají nebo nečetly tyto pokyny. Pneumatické nářadí je nebez- pečné, pokud je používáno nezkušenými osobami. f) Svědomitě pečujte o pneumatické nářadí. Kontrolujte, zda pohyblivé díly stroje bezvadně fungují a nesvírají se a nejsou-li díly zlomené nebo tak poškozené, že je snížena funkce pneumatického nářadí. Poškozené díly nechte před nasazením pneumatického nářadí opravit. Mnoho nehod má příčinu ve špatně udržovaném pneumatickém nářadí. g)Používejte pneumatické nářadí, příslušenství, nasazovací nástroje apod. podle těchto pokynů. Respektujte přitom pracovní podmínky a prováděnou činnost. Použití pneumatického nářadí pro jiná než určená použití může vést k nebezpečným situacím.

a)Nechte své pneumatické nářadí opravit jen kvalifikovaným odborným personálem a pouze originálními náhradními díly. Tím bude zaručeno, že bezpečnost pneumatického nářadí zůstane zacho- vána. Bezpečnostní upozornění pro pneumatické zatloukací stroje Noste ochranné brýle. f Vždy vycházejte z toho, že pneumatické nářadí obsahuje zatloukané předměty. Bezstarostná manipulace s pneumatickým nářadím může vést k neočekávanému vystřelení zatloukaných předmětů a Vás poranit. f Pneumatické nářadí držte při práci tak, aby nemohla být zraněna hlava a tělo při možném zpětném odrazu následkem poruchy zásobování energií nebo od tvrdých míst v opracovávané části. f Pneumatickým nářadím nemiřte sami na sebe ani na jiné osoby v blízkosti. Díky neočekávané inicializaci zatloukaný předmět vystřelí, což může vést ke zraněním. f Pneumatické nářadí neuvádějte v činnost dříve, než bylo pevně přiloženo na obrobek. Když nemá pneumatické nářadí žádný kontakt s obrobkem, může se zatloukaný předmět od místa upevňování odrazit a pneumatické nářadí přetížit. Nepracujte na žebřících nebo lešení, když je nastaven systém inicializace „Kontaktní inicializace“. Zejména nesmíte přes lešení, schodiště, žebříky a žebříkům podobné konstrukce, jako např. stropní latění, měnit z jednoho místa pro zatloukání k dalšímu, uzavírat bedny a bednění nebo upevňovat přepravní zajištění např. na vozidla a vagóny. U tohoto systému inicializace se pokaždé, když nedopatřením pneumatické nářadí posadíte a stlačí se inicializační pojistka, vystřelí zatloukaný předmět. To může vést ke zraněním. f Dbejte na okolnosti místa práce. Zatloukané předměty mohou případně tenké obrobky prorazit nebo při práci na rozích a hranách od obrobku sjet a přitom ohrozit osoby. Odpojte zásobování vzduchem, když se zatloukaný předmět v pneumatickém nářadí vzpříčil. Když je pneumatické nářadí připojené, může se při odstraňování uvíznutého zatloukaného předmětu omylem uvést v činnost. f Buďte opatrní při odstraňování pevně uvíznutého zatloukaného předmětu. Systém může být napnutý a zatloukaný předmět může silou vystřelit, zatímco se Vy pokoušíte odstranit sevření. OBJ_BUCH-1037-001.book Page 180 Tuesday, December 8, 2009 1:03 PMČesky | 181 Bosch Power Tools 1 609 929 U15 | (8.12.09) f Nepoužívejte toto pneumatické nářadí k upevňování elektrických vedení. Není vhodné pro instalaci elektrických vedení, může poškodit izolaci elektrických kabelů a zapříčinit tak zásah elektrickým proudem a nebezpečí požáru. f Nikdy nepoužívejte kyslík nebo hořlavé plyny jako zdroj energie pro pneumatické nářadí. Hořlavé plyny jsou nebezpečné a mohou přivést pneumatické nářadí k výbuchu. f Použijte vhodná hledací zařízení k vyhledání skrytých rozvodných vedení nebo přizvěte místní dodavatelskou společnost. Kontakt s elektrickým vedením může vést k požáru a elektrickému úderu. Poškození plynového vedení může vést k explozi. Proniknutí do vodovodního potrubí způsobí věcné škody. f Pneumatické nářadí se smí připojit pouze na rozvod, u kterého může být překročen maximální přípustný tlak pneumatického nářadí nejvíce o 10 %; při vyšších tlacích se musí do rozvodu tlakového vzduchu zabudovat ventil regulace tlaku (redukční ventil) se sériově zapojeným ventilem omezení tlaku. Zvýšený tlak způsobuje nenormální provoz nebo prasknutí pneumatického nářadí, což může vést ke zraněním. Funkční popis Čtěte všechna varovná upozornění a pokyny. Zanedbání při dodržování varovných upo- zornění a pokynů mohou mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění. Určující použití Pneumatické nářadí je určeno pro spojovací práce u pokrývačských prací, bednění a latění a též při výrobě stěnových a stropních prvků, dřevěných fasád, palet, dřevěných plotů, protihlukových stěn a beden. Smějí se používat jen takové zatloukané předměty (hřebíky, sponky atd.), jež jsou specifikované v tabulce „Technická data“. Zobrazené komponenty Číslování zobrazených komponent se vztahuje na zobrazení pneumatického nářadí na grafické straně. 1 Chránič obrobku 2 Inicializační pojistka 3 Hloubkový doraz 4 Výstup vzduchu 5 Rukojeť 6 Přípojka vzduchu 7 Posuvník zásobníku 8 Zásobník 9 Přepínač systému inicializace 10 Spoušť 11 Ústí 12 Uzavírací rychlospojka 13 Hadice přívodního vzduchu 14 Pásek s hřebíky* 15 Uzávěr zásobníku 16 Kolík uzávěru 17 Úderník 18 Uchycení zásobníku 19 Podavač zásobníku na vystřelovacím kanále 20 Kolejnice zásobníku 21 Fixační šroub 22 Krycí víko 23 Pružný klips 24 Šroubovací oko pro zavěšení pneumatického nářadí *Zobrazené nebo popsané příslušenství nepatří k standardnímu obsahu dodávky. Kompletní příslušenství naleznete v našem programu příslušenství. OBJ_BUCH-1037-001.book Page 181 Tuesday, December 8, 2009 1:03 PM1 609 929 U15 | (8.12.09) Bosch Power Tools 182 | Česky Technická data Informace o hluku a vibracích Naměřené hodnoty hluku zjištěny podle EN 12549. Hodnocená hladina hluku A pneumatického nářadí činí typicky: hladina akustického tlaku 110 dB(A); hladina akustického výkonu 123 dB(A). Nepřesnost K=2 dB. Noste ochranu sluchu! Celkové hodnoty vibrací (vektorový součet tří os) zjištěny podle EN 28662 a EN ISO 8662. Hodnota emise vibrací a

, nepřesnost K = 1,5 m/s

Pneumatické hřebíkovačka GSN 90-21 RK Professional

Professional Objednací číslo 3 601 D91 0.. 3 601 D91 3.. Zatloukací síla při 6,3 bar (91 psi) Nm 98 96 Systémy inicializace – Jednotlivá inicializace s bezpečnostním sledem – Kontaktní inicializace

Zatloukaný předmět – Typ – Délka – Průměr

Pásek s hřebíky spojený umělou hmotou kruhová hlava

–90 2,8 –3,8 Pásek s hřebíky spojený papírem hlava D

–90 2,8 –3,8 Úhel zásobníku ° 21 34 max. obsah zásobníku

Motorový olej SAE 10, SAE 20

0,25 –0,5 0,25–0,5 Vnitřní objem ml 997 997 Jmenovitý tlak bar 4–8 4–8 Připojovací závit "3/83/8 Hadice pro přívod vzduchu – Max. provozní tlak při 20 °C – Světlost hadice – Max. délka hadice bar

Spotřeba vzduchu na jednu operaci zatloukání při 6,8 bar (100 psi) l3,023,02 Rozměry – Výška – Šířka – Délka

Hmotnost podle EPTA-Procedure 01/2003 kg 3,89 3,8 OBJ_BUCH-1037-001.book Page 182 Tuesday, December 8, 2009 1:03 PMČesky | 183 Bosch Power Tools 1 609 929 U15 | (8.12.09) Prohlášení o shodě Prohlašujeme ve výhradní zodpovědnosti, že v odstavci „Technická data“ popsaný výrobek je v souladu s následujícími normami nebo normativními dokumenty: EN 792 podle ustanovení směrnic 98/37/ES (do

28.12.2009), 2006/42/ES (od 29.12.2009).

Technická dokumentace u: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen Leinfelden, 08.12.2009 Montáž Připojení na zdroj vzduchu (viz obr. A) Přesvědčete se, že tlak instalace tlakového vzduchu není větší než maximální přípustný jmenovitý tlak pneumatického nářadí. Nejdříve nastavte tlak vzduchu na spodní hodnotu doporučeného jmenovitého tlaku (viz „Technická data“). Ve sporných případech zkontrolujte tlak na vstupu vzduchu pomocí manometru při zapnutém pneumatickém nářadí. Pro maximální výkon musejí být dodrženy hodnoty pro přívodní hadici 13 (připojovací závit, maximální provozní tlak, světlost hadice, maximální délka hadice; viz „Technická data“). Přiváděný tlakový vzduch musí být bez cizích těles a vlhkosti, aby bylo pneumatické nářadí chráněno před poškozením, znečištěním a tvorbou rzi. Veškeré armatury, spojovací vedení a hadice musejí být dimenzovány podle tlaku a potřebného množství vzduchu

Zabraňte zúžení přívodních vedení, např. smáčknutím, zlomením nebo cloumáním! Připojení zdroje vzduchu na pneumatické nářadí – Vyprázdněte zásobník 8. (viz „Vyprázdnění zásobníku“, strana 185) Když se v důsledku oprav a údržby nebo přepravy nenacházejí vnitřní díly pneumatického nářadí ve výchozí poloze, může při následujících pracovních krocích zatloukaný předmět vystřelit. – Spojte přípojku vzduchu 6 s přívodní hadicí 13, která je vybavena uzavírací rychlospojkou 12. – Zkontrolujte bezvadnou funkci tím, že nasadíte pneumatické nářadí ústím 11 nebo popř. pogumovaným chráničem obrobku 1 na kousek odpadového dřeva nebo dřevěného materiálu a jednou až dvakrát inicializujete. Osazení zásobníku (viz obr. B1–B2) Přerušte zásobování vzduchem dříve, než přistoupíte k seřízení stroje, výměně dílů příslušenství nebo pneumatické nářadí odložíte. Toto preventivní opatření zabrání neúmyslnému startu pneumatického nářadí. f Používejte pouze originální příslušenství Bosch (viz „Technická data“). Přesné díly pneumatického nářadí jako zásobník, ústí a vystřelovací kanál jsou sladěny se sponkami, hřebíky a kolíky od firmy Bosch. Jiní výrobci používají ocel jiných kvalit a rozměrů. Použití nepřípustných zatloukaných předmětů může poškodit pneumatické nářadí a zapříčinit zranění. Držte pneumatické nářadí během osazování zásobníku tak, aby ústí 11 nesměřovalo ani na Vaše vlastní tělo ani na jiné osoby. – Zatáhněte posuvník zásobníku 7 tak daleko nazpět až vzadu zaskočí. Upozornění: Posuvník zásobníku se musí nechat bez velkého vynaložení síly (jen silou prstu) odsunout nazpět. Ztuha jdoucí posuvník zásobníku způsobí, že hřebíky budou nastřelovány v nesprávném úhlu. – Posuvník zásobníku 7 podle potřeby čistěte a mažte a zajistěte, aby nebyl zásobník 8 znečištěný. – Vložte patřičný pásek s hřebíky 14. Nepoužívejte žádné pásky s hřebíky, jež obsahují méně než 5 hřebíků. Nevkládejte více než 2 pásky s hřebíky. Zajistěte, aby se hlavy hřebíků nepřesahovaly. GSN 90-34 DK: u tohoto pneumatického nářadí zabraňuje blokování posuvníku zásobníku, aby byly vystřeleny poslední hřebíky. Ca. 7 hřebíků zůstane v zásobníku. – Zatáhněte posuvník zásobníku 7 ještě jednou zcela zpátky, aby se uvolnila aretace. – Veďte posuvník zásobníku opatrně dopředu až se dotkne pásku s hřebíky. Zajistěte při tom, aby byl posuvník zásobníku zasunut nad hlavu posledního hřebíku. Upozornění: Nenechte posuvník zásobníku neřízeně se vymrštit zpět. Posuvník zásobníku by se přitom mohl poškodit a je nebezpečí, že se přiskřípnou Vaše prsty. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification OBJ_BUCH-1037-001.book Page 183 Tuesday, December 8, 2009 1:03 PM1 609 929 U15 | (8.12.09) Bosch Power Tools 184 | Česky Provoz Systémy inicializace Pneumatické nářadí lze provozovat se dvěma rozdílnými systémy inicializace: – Jednotlivá inicializace s bezpečnostním sledem U tohoto systému inicializace se musí nejprve pevně posadit na obrobek inicializační pojistka 2. Zatloukaný předmět je vystřelen teprve poté, když se stiskne spoušť 10. Vzhledem k tomu mohou být další procesy zatloukání spuštěny jen tehdy, pokud byly spoušť a inicializační pojistka napřed uvedeny do výchozího stavu. – Kontaktní inicializace U tohoto systému inicializace se musí nejprve stlačit spoušť 10. Zatloukaný předmět je vystřelen vždy poté, když se při stlačené spoušti inicializační pojistka 2 posadí pevně na obrobek. Tím se dosáhne vyšší rychlosti práce. Pro nastavení systému inicializace slouží přepínač 9. Uvedení do provozu Přerušte zásobování vzduchem dříve, než přistoupíte k seřízení stroje, výměně dílů příslušenství nebo pneumatické nářadí odložíte. Toto preventivní opatření zabrání neúmyslnému startu pneumatického nářadí. Práce s jednotlivou inicializací (viz obr. C) – Stlačte přepínač 9 dovnitř a současně jej překlopte do spodní polohy, až opět zaskočí. Inicializační systém „Jednotlivá inicializace“ je nastaven. – Přepínač 9 zase uvolněte. – Posaďte ústí 11 nebo popř. pogumovaný chránič obrobku 1 pevně na obrobek, až je inicializační pojistka 2 zcela stlačena. – Následně krátce stiskněte spoušť 10 a zase ji uvolněte. Tím se vystřelí hřebík. – Nechte pneumatické nářadí odrazit se. – Pro další proces zatloukání zvedněte pneumatické nářadí zcela z obrobku a pevně jej opět posaďte na další požadované místo. Práce s kontaktní inicializací (viz obr. D) – Stlačte přepínač 9 dovnitř a současně jej překlopte do vrchní polohy, až opět zaskočí. Inicializační systém „Kontaktní inicializace“ je nastaven. – Přepínač 9 zase uvolněte. – Stiskněte spoušť 10 a podržte ji stlačenou. – Posaďte ústí 11 nebo popř. pogumovaný chránič obrobku 1 pevně na obrobek, až je inicializační pojistka 2 zcela stlačena. Tím se vystřelí hřebík. – Nechte pneumatické nářadí odrazit se. – Pro další proces zatloukání zvedněte pneumatické nářadí zcela z obrobku a pevně jej opět posaďte na další požadované místo. – Pohybujte pneumatickým nářadím zvednutím a opět posazením rovnoměrně přes obrobek. Pokaždé, když pneumatické nářadí posadíte a je stlačena inicializační pojistka, vystřelí se jeden hřebík. – Jakmile byl zatlučen požadovaný počet hřebíků, spoušť 10 opět uvolněte. Pracovní pokyny Přerušte zásobování vzduchem dříve, než přistoupíte k seřízení stroje, výměně dílů příslušenství nebo pneumatické nářadí odložíte. Toto preventivní opatření zabrání neúmyslnému startu pneumatického nářadí. Před každým začátkem práce zkontrolujte bezvadnou funkci bezpečnostních a inicializačních zařízení a též pevné usazení všech šroubů a matic. Vadné nebo poruchově pracující pneumatické nářadí ihned odpojte od přívodu vzduchu a kontaktujte autorizovaný servis Bosch. Neprovádějte na pneumatickém nářadí žádné nepředepsané manipulace. Nedemontujte ani nezablokujte žádné díly pneumatického nářadí, jako např. inicializační pojistku. Neprovádějte žádné „nouzové opravy“ pomocí nevhodných prostředků. U pneumatického nářadí je třeba provádět pravidelnou a náležitou údržbu (viz „Údržba a čištění“, strana 186). OBJ_BUCH-1037-001.book Page 184 Tuesday, December 8, 2009 1:03 PMČesky | 185 Bosch Power Tools 1 609 929 U15 | (8.12.09) Zabraňte jakémukoli zeslabení a poškození pneumatického nářadí, např. v důsledku: – zatloukání nebo vyrytí, – od výrobce nepovolenými přestavbovými zásahy, – vedení na šablonách, jež jsou vyrobeny z tvrdého materiálu, např. oceli, – upuštění na podlahu nebo posouvání po podlaze, – zacházení jako s kladivem, – jakéhokoli druhu násilného působení. Přesvědčete se, co se nachází pod nebo za Vaším obrobkem. Nestřílejte žádné hřebíky do stěn, stropů nebo podlah, když se za nimi nacházejí osoby. Hřebíky mohou obrobek prorazit a někoho zranit. Nestřílejte žádný hřebík na již zatlučený hřebík. Hřebík se při tom může zdeformovat, hřebíky se mohou vzpříčit nebo pneumatické nářadí se může nekontrolovaně pohybovat. Bude-li pneumatické nářadí nasazeno při chladných okolních podmínkách, budou první hřebíky zatlučeny pomaleji než obvykle. Poté, co se pneumatické nářadí během práce ohřeje, je opět možná normální rychlost práce. Pro zmenšení opotřebení úderníku se vyvarujte prázdných výstřelů. Při delších pracovních přestávkách nebo na konci práce odpojte pneumatické nářadí od přívodu vzduchu a pokud možno vyprázdněte zásobník. Vyprázdnění zásobníku – Zatáhněte posuvník zásobníku 7 tak daleko nazpět až vzadu zaskočí. – Vyjměte pásky s hřebíky 14. Zahoďte ty pásky s hřebíky, které obsahují méně než 5 hřebíků. – Zatáhněte posuvník zásobníku 7 ještě jednou zcela zpátky, aby se uvolnila aretace. – Veďte posuvník zásobníku opatrně dopředu až se dotkne začátku zásobníku. Upozornění: Nenechte posuvník zásobníku neřízeně se vymrštit zpět. Posuvník zásobníku by se přitom mohl poškodit a je nebezpečí, že se přiskřípnou Vaše prsty. Nastavení hloubkového dorazu (viz obr. E) Hloubku zatlučení hřebíků lze nastavit pomocí hloubkového dorazu 3. – Vyprázdněte zásobník 8. (viz „Vyprázdnění zásobníku“, strana 185) – Pro zredukování hloubky zatlučení otáčejte hloubkový doraz ve směru hodinových ručiček. nebo Pro zvětšení hloubky zatlučení otáčejte hloubkový doraz proti směru hodinových ručiček. – Zásobník opět osaďte. (viz „Osazení zásobníku“, strana 183) – Otestujte novou hloubku zatlučení na zkušebním obrobku. Pracovní kroky případně opakujte. Uvolnění zaseknutí (viz obr. F1 –F3) Jednotlivé hřebíky se mohou ve vystřelovacím kanále zaseknout. Pokud by k tomu docházelo častěji, kontaktujte autorizovaný servis Bosch. – Vyprázdněte zásobník 8. (viz „Vyprázdnění zásobníku“, strana 185) – Otevřete uzávěr zásobníku 15. – Vytahujte zásobník 8 pryč od tělesa až sklouzne z kolíku uzávěru 16. Tím se uvolní zaseknutý hřebík ve vystřelovacím kanále. – Odstraňte zaseknutý hřebík. Podle potřeby k tomu použijte kleště. – Pokud je úderník 17 vyjetý, posuňte jej pomocí namazaného šroubováku nebo jiného vhodného namazaného předmětu zase zpátky do pístu. – Namažte vystřelovací kanál 2 –3 kapkami motorového oleje (SAE 10 nebo SAE 20). – Zásobník 8 znovu nasaďte: Podle potřeby otevřete uzávěr zásobníku 15. Zaveďte kolík uzávěru 16 do vybrání uchycení zásobníku 18. Vyrovnejte zásobník na podavačích zásobníku 19 a posuňte zásobník zcela dopředu. Zajistěte zásobník tím, že uzávěr zásobníku 15 zaklapnete zcela nahoru. – Zásobník opět osaďte. (viz „Osazení zásobníku“, strana 183) Výměna kolejnice zásobníku (viz obr. G) Kolejnice zásobníku 20 se mohou po delším používání pneumatického nářadí opotřebit. Vadné kolejnice zásobníku vyměňte. – Vyprázdněte zásobník 8. (viz „Vyprázdnění zásobníku“, strana 185) – Povolte fixační šroub 21 (3 mm) pomocí dodaného klíče na vnitřní šestihrany. – Vytáhněte krycí víko 22 ze zásobníku 8. – Nechte vadné kolejnice zásobníku 20 vyklouznout ze zásobníku. – Nasuňte nové kolejnice do zásobníku. – Vložte krycí víko 22 znovu do zásobníku a utáhněte fixační šroub 21. OBJ_BUCH-1037-001.book Page 185 Tuesday, December 8, 2009 1:03 PM1 609 929 U15 | (8.12.09) Bosch Power Tools 186 | Česky Výměna chrániče obrobku (viz obr. H) Chránič obrobku 1 na konci inicializační pojistky 2 chrání obrobek, než je pneumatické nářadí pro proces zatloukání správně umístěno. Chránič obrobku lze odstranit a nahradit. – Odstraňte pružný klips 23 a vytáhněte chránič obrobku z inicializační pojistky 2. – Nasuňte nový chránič obrobku přes čepy inicializační pojistky a opět nasaďte pružný klips. Stacionární nasazení pneumatického nářadí (viz obr. I) Pro stacionární nasazení lze pneumatické nářadí upevnit na pružný závěs. K tomu potřebujete šroubovací oko 24. – Odstraňte zadní šroub víka odfuku pomocí dodaného klíče na vnitřní šestihrany. – Oko 24 pevně našroubujte do víka odfuku. – Oko zavěste do háku pružného závěsu. Přenášení a uskladnění Pro přenášení odpojte pneumatické nářadí od zásobování vzduchem, zejména když používáte žebříky nebo se pohybujete v nezvyklém držení těla. Pneumatické nářadí noste na pracovišti pouze za rukojeť 5 a s nestisknutou spouští 10. Pneumatické nářadí uskladňujte vždy odpojené od zásobování vzduchem a na suchém, teplém místě. Pokud nemá být pneumatické nářadí delší dobu používané, potáhněte ocelové díly nářadí jemnou vrstvou oleje. To zabrání nánosu koroze. Údržba a servis Údržba a čištění Přerušte zásobování vzduchem dříve, než přistoupíte k seřízení stroje, výměně dílů příslušenství nebo pneumatické nářadí odložíte. Toto preventivní opatření zabrání neúmyslnému startu pneumatického nářadí. Pokud pneumatické nářadí přes pečlivou výrovu a zkoušky jednou vysadí, nechte opravu provést v autorizovaném servisním středisku pro elektronářadí Bosch. Při všech dotazech a objednávkách náhradních dílů nezbytně prosím uvádějte 10-místné objednací číslo podle typového štítku pneumatického nářadí. f Práce údržby a opravy nechte provést jen kvalifikovaným odborným personálem. Tím bude zajištěno, že pneumatického nářadí zůstane zachována. Autorizované servisní středisko Bosch provádí tyto práce rychle a spolehlivě. Mazání pneumatického nářadí (viz obr. J) Není-li pneumatické nářadí připojeno na úpravnou jednotku, musí se v pravidelných intervalech mazat: – Při lehkém nasazení 1x za den. – Při těžkém nasazení 2x za den. Dejte 2 –3 kapky mazacího prostředku do přípojky vzduchu 6. Nepoužívejte příliš mnoho mazacího prostředku, jež se potom v pneumatickém nářadí hromadí a přes výstup vzduchu 4 zase odvádí. Používejte pouze firmou Bosch doporučený mazací prostředek. – Minerální motorový olej SAE 10 (pro nasazení při velmi chladných okolních podmínkách) – Minerální motorový olej SAE 20 Mazací a čistící látky ekologicky zlikvidujte. Dbejte zákonných předpisů. OBJ_BUCH-1037-001.book Page 186 Tuesday, December 8, 2009 1:03 PMČesky | 187 Bosch Power Tools 1 609 929 U15 | (8.12.09) Plán údržby Udržujte výstup vzduchu 4, inicializační pojistku 2 a spoušť 10 vždy čisté a prosté cizích těles (prach, třísky, písek, atd.). Čistěte zásobník 8. Odstraňujte plastové nebo dřevěné třísky, které se mohou během práce nahromadit v zásobníku. Čistěte pneumatické nářadí v pravidelných intervalech za pomoci tlakového vzduchu. Odstranění poruch Opatření Odůvodnění Provedení Filtr odfuku denně vyprázdnit. Zabraňuje, aby se v pneumatickém nářadí hromadily nečistoty a vlhkost. – Otevřete výfukový ventil. Dávkovač mazacího prostředku udržovat stále naplněný. Udržuje pneumatické nářadí namazané. – Plňte dávkovač mazacího prostředku doporučenými mazacími prostředky. (viz „Mazání pneumatického nářadí“, strana 186) Čistit zásobník 8 a posuvník zásobníku 7. Zabraňuje, aby se zaseknul hřebík. – Mechanizmus zásobníku a posuvníku zásobníku denně vyfukujte tlakovým vzduchem. Zajistit, aby inicializační pojistka 2 řádně fungovala. Podporuje Vaši bezpečnost práce a efektivní nasazení pneumatického nářadí. – Mechanizmus inicializační pojistky denně vyfukujte tlakovým vzduchem. Mazat pneumatické nářadí. Redukuje opotřebení pneumatického nářadí. – Dejte 2–3 kapky mazacího prostředku do přípojky vzduchu 6. (viz „Mazání pneumatického nářadí“, strana 186) Vyprázdnit kompresor. Zabraňuje, aby se v pneumatickém nářadí hromadily nečistoty a vlhkost. – Otevřete výfukový ventil nádrže kompresoru. Problém Příčina Řešení Pneumatické nářadí je provozuschopné, ale nevystřeluje žádné hřebíky. Hřebík se zaseknul ve vystřelovacím kanále. – Uvolněte zaseknutí. (viz „Uvolnění zaseknutí“, strana 185) Posuvník zásobníku 7 je porouchaný. – Posuvník zásobníku 7 podle potřeby čistěte a mažte a zajistěte, aby nebyl zásobník 8 znečištěný. Pružina posuvníku zásobníku je příliš slabá nebo vadná. – Kontaktujte autorizovaný servis Bosch. Součástku zde nechte vyměnit. Použité zatloukané předměty jsou nepřípustné. – Používejte pouze originální příslušenství. Smějí se používat jen takové zatloukané předměty (hřebíky, sponky atd.), jež jsou specifikované v tabulce „Technická data“. Zásobník 8 je prázdný. – Zásobník opět osaďte. (viz „Osazení zásobníku“, strana 183) OBJ_BUCH-1037-001.book Page 187 Tuesday, December 8, 2009 1:03 PM1 609 929 U15 | (8.12.09) Bosch Power Tools 188 | Česky Hřebíky se vystřelují jen velmi pomalu a s příliš malým tlakem. Jmenovitý tlak zásobování tlakovým vzduchem je příliš malý. – Zvyšte přívod tlakového vzduchu. Přitom se nesmí překročit 8 bar. Je poškozený úderník. – Používejte pouze firmou Bosch doporučený mazací prostředek. (viz „Mazání pneumatického nářadí“, strana 186) Těsnicí kroužek pístu je opotřebovaný nebo poškozený. – Kontaktujte autorizovaný servis Bosch. Součástku zde nechte vyměnit. Je opotřebovaný tlumič. – Kontaktujte autorizovaný servis Bosch. Součástku zde nechte vyměnit. Délka a průměr hadice přívodního vzduchu 13 neodpovídají údajům uvedeným pro toto pneumatické nářadí. – Použijte hadici přívodního vzduchu se správnými rozměry. (viz „Technická data“, strana 182) Hadice přívodního vzduchu 13 je zlomená. – Odstraňte z hadice přívodního vzduchu zalomení. Hřebíky jsou vstřelovány příliš hluboko. Jmenovitý tlak zásobování tlakovým vzduchem je příliš vysoký. – Zredukujte přívod tlakového vzduchu. Přitom se nesmí podkročit 4 bar. Hloubkový doraz je nastavený příliš hluboko. – Nastavte hloubkový doraz na požadovanou hloubku. (viz „Nastavení hloubkového dorazu“, strana 185) Je opotřebovaný tlumič. – Kontaktujte autorizovaný servis Bosch. Součástku zde nechte vyměnit. Hřebíky jsou vstřelovány málo hluboko. Jmenovitý tlak zásobování tlakovým vzduchem je příliš malý. – Zvyšte přívod tlakového vzduchu. Přitom se nesmí překročit 8 bar. Hloubkový doraz je nastavený příliš vysoko. – Nastavte hloubkový doraz na požadovanou hloubku. (viz „Nastavení hloubkového dorazu“, strana 185) Délka a průměr hadice přívodního vzduchu 13 neodpovídají údajům uvedeným pro toto pneumatické nářadí. – Použijte hadici přívodního vzduchu se správnými rozměry. (viz „Technická data“, strana 182) Hadice přívodního vzduchu 13 je zlomená. – Odstraňte z hadice přívodního vzduchu zalomení. Pneumatické nářadí přeskakuje hřebíky nebo má příliš velký posuv taktu. Použité zatloukané předměty jsou nepřípustné. – Používejte pouze originální příslušenství. Smějí se používat jen takové zatloukané předměty (hřebíky, sponky atd.), jež jsou specifikované v tabulce „Technická data“. Zásobník 8 nepracuje správně. – Posuvník zásobníku 7 podle potřeby čistěte a mažte a zajistěte, aby nebyl zásobník 8 znečištěný. Pružina posuvníku zásobníku je příliš slabá nebo vadná. – Kontaktujte autorizovaný servis Bosch. Součástku zde nechte vyměnit. Těsnicí kroužek pístu je opotřebovaný nebo poškozený. – Kontaktujte autorizovaný servis Bosch. Součástku zde nechte vyměnit. Problém Příčina Řešení OBJ_BUCH-1037-001.book Page 188 Tuesday, December 8, 2009 1:03 PMČesky | 189 Bosch Power Tools 1 609 929 U15 | (8.12.09) Příslušenství O kompletním programu kvalitního příslušenství se můžete informovat na internetu na www.bosch-pt.com nebo u Vašeho odborného prodejce. Zákaznická a poradenská služba Zákaznická služba zodpoví Vaše dotazy k opravě a údržbě Vašeho výrobku a též k náhradním dílům. Technické výkresy a informace k náhradním dílům naleznete i na: www.bosch-pt.com Tým poradenské služby Bosch Vám rád pomůže při otázkách ke koupi, používání a nastavení výrobků a příslušenství. Czech Republic Robert Bosch odbytová s.r.o. Bosch Service Center PT K Vápence 1621/16 692 01 Mikulov Tel.: +420 (519) 305 700 Fax: +420 (519) 305 705 E-Mail: servis.naradi@cz.bosch.com www.bosch.cz Zpracování odpadů Pneumatické nářadí, příslušenství a obaly by měly být dodány k opětovnému zhodnocení nepoškozujícímu životní prostředí. Pokud už není Vaše pneumatické nářadí upotřebitelné, dodejte jej prosím do recyklačního centra nebo jej odevzdejte u prodejce, např. v autorizovaném servisním středisku Bosch. Změny vyhrazeny. Hřebíky se často zasekávají ve vystřelovacím kanále. Použité zatloukané předměty jsou nepřípustné. – Používejte pouze originální příslušenství. Smějí se používat jen takové zatloukané předměty (hřebíky, sponky atd.), jež jsou specifikované v tabulce „Technická data“. – Kontaktujte autorizovaný servis Bosch. Vstřelené hřebíky jsou ohnuté. Je poškozený úderník. – Kontaktujte autorizovaný servis Bosch. Součástku zde nechte vyměnit. V protikladu k práci s normální rychlostí práce nejsou při větší rychlosti práce hřebíky vstřelovány dostatečně hluboko. Světlost hadice přívodního vzduchu je příliš malá. – Použijte hadici přívodního vzduchu se správnými rozměry. (viz „Technická data“, strana 182) Kompresor není způsobilý pro větší rychlosti práce. – Použijte kompresor, který je pro počet připojených pneumatických nářadí a rychlost práce dostatečně dimenzovaný. Problém Příčina Řešení OBJ_BUCH-1037-001.book Page 189 Tuesday, December 8, 2009 1:03 PM1 609 929 U15 | (8.12.09) Bosch Power Tools 190 | Slovensky

–90 2,8 –3,8 Uhol zásobníka ° 21 34 max. objem zásobníka 73 99 Motorový olej SAE10, SAE20
