BRUKSANVISNING GSN 9034 DK Professional BOSCH

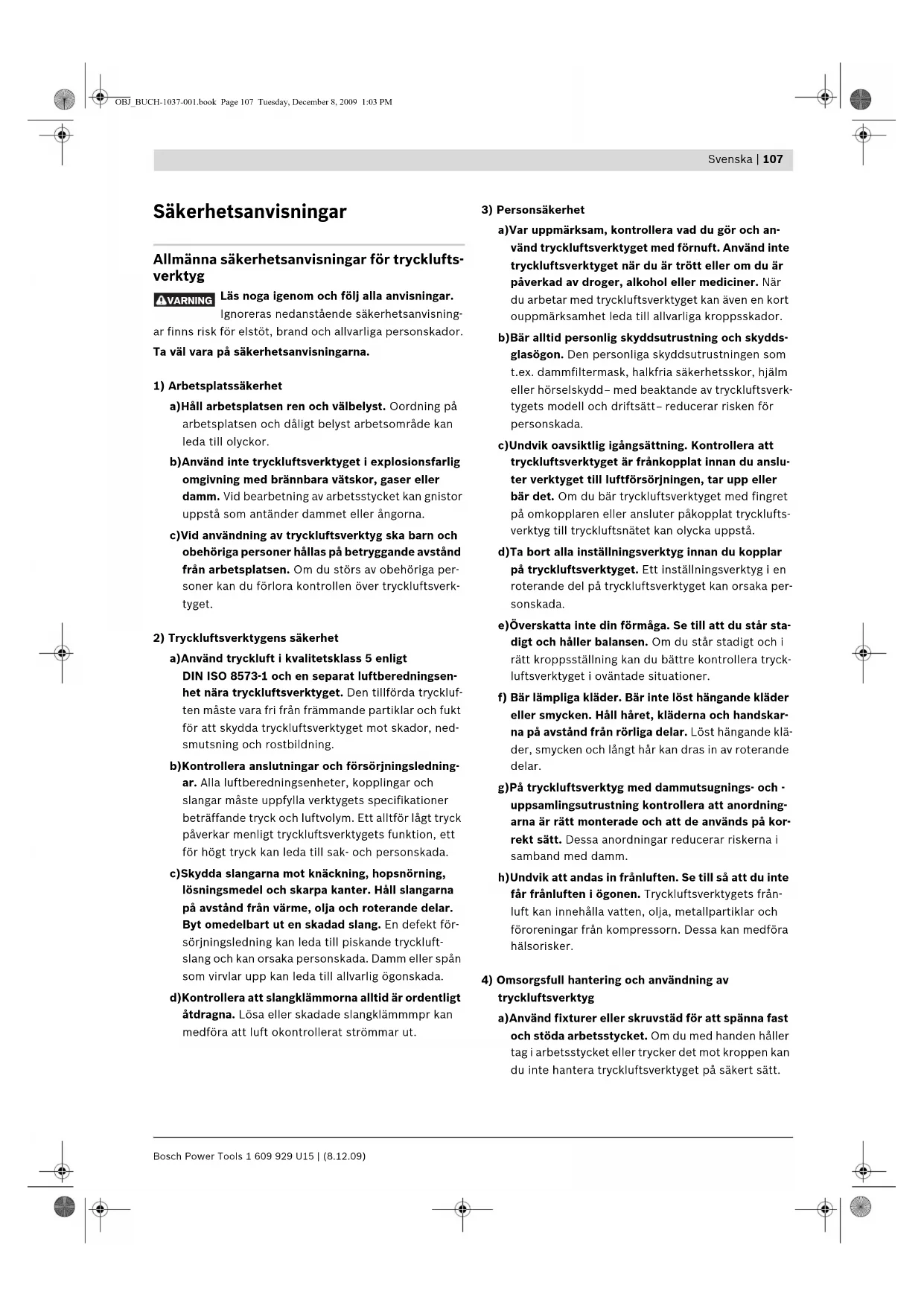

Säkerhetsanvisningar Allmänna säkerhetsanvisningar för trycklufts- verktyg Läs noga igenom och följ alla anvisningar. Ignoreras nedanstående säkerhetsanvisning- ar finns risk för elstöt, brand och allvarliga personskador. Ta väl vara på säkerhetsanvisningarna.

1) Arbetsplatssäkerhet

a)Håll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen och dåligt belyst arbetsområde kan leda till olyckor. b)Använd inte tryckluftsverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. Vid bearbetning av arbetsstycket kan gnistor uppstå som antänder dammet eller ångorna. c)Vid användning av tryckluftsverktyg ska barn och obehöriga personer hållas på betryggande avstånd från arbetsplatsen. Om du störs av obehöriga per- soner kan du förlora kontrollen över tryckluftsverk- tyget.

2) Tryckluftsverktygens säkerhet

a)Använd tryckluft i kvalitetsklass 5 enligt DIN ISO 8573-1 och en separat luftberedningsen- het nära tryckluftsverktyget. Den tillförda tryckluf- ten måste vara fri från främmande partiklar och fukt för att skydda tryckluftsverktyget mot skador, ned- smutsning och rostbildning. b)Kontrollera anslutningar och försörjningsledning- ar. Alla luftberedningsenheter, kopplingar och slangar måste uppfylla verktygets specifikationer beträffande tryck och luftvolym. Ett alltför lågt tryck påverkar menligt tryckluftsverktygets funktion, ett för högt tryck kan leda till sak- och personskada. c)Skydda slangarna mot knäckning, hopsnörning, lösningsmedel och skarpa kanter. Håll slangarna på avstånd från värme, olja och roterande delar. Byt omedelbart ut en skadad slang. En defekt för- sörjningsledning kan leda till piskande tryckluft- slang och kan orsaka personskada. Damm eller spån som virvlar upp kan leda till allvarlig ögonskada. d)Kontrollera att slangklämmorna alltid är ordentligt åtdragna. Lösa eller skadade slangklämmmpr kan medföra att luft okontrollerat strömmar ut.

a)Var uppmärksam, kontrollera vad du gör och an- vänd tryckluftsverktyget med förnuft. Använd inte tryckluftsverktyget när du är trött eller om du är påverkad av droger, alkohol eller mediciner. När du arbetar med tryckluftsverktyget kan även en kort ouppmärksamhet leda till allvarliga kroppsskador. b)Bär alltid personlig skyddsutrustning och skydds- glasögon. Den personliga skyddsutrustningen som t.ex. dammfiltermask, halkfria säkerhetsskor, hjälm eller hörselskydd – med beaktande av tryckluftsverk- tygets modell och driftsätt – reducerar risken för personskada. c)Undvik oavsiktlig igångsättning. Kontrollera att tryckluftsverktyget är frånkopplat innan du anslu- ter verktyget till luftförsörjningen, tar upp eller bär det. Om du bär tryckluftsverktyget med fingret på omkopplaren eller ansluter påkopplat trycklufts- verktyg till tryckluftsnätet kan olycka uppstå. d)Ta bort alla inställningsverktyg innan du kopplar på tryckluftsverktyget. Ett inställningsverktyg i en roterande del på tryckluftsverktyget kan orsaka per- sonskada. e)Överskatta inte din förmåga. Se till att du står sta- digt och håller balansen. Om du står stadigt och i rätt kroppsställning kan du bättre kontrollera tryck- luftsverktyget i oväntade situationer. f) Bär lämpliga kläder. Bär inte löst hängande kläder eller smycken. Håll håret, kläderna och handskar- na på avstånd från rörliga delar. Löst hängande klä- der, smycken och långt hår kan dras in av roterande delar. g)På tryckluftsverktyg med dammutsugnings- och - uppsamlingsutrustning kontrollera att anordning- arna är rätt monterade och att de används på kor- rekt sätt. Dessa anordningar reducerar riskerna i samband med damm. h)Undvik att andas in frånluften. Se till så att du inte får frånluften i ögonen. Tryckluftsverktygets från- luft kan innehålla vatten, olja, metallpartiklar och föroreningar från kompressorn. Dessa kan medföra hälsorisker.

4) Omsorgsfull hantering och användning av

tryckluftsverktyg a)Använd fixturer eller skruvstäd för att spänna fast och stöda arbetsstycket. Om du med handen håller tag i arbetsstycket eller trycker det mot kroppen kan du inte hantera tryckluftsverktyget på säkert sätt. VARNING OBJ_BUCH-1037-001.book Page 107 Tuesday, December 8, 2009 1:03 PM1 609 929 U15 | (8.12.09) Bosch Power Tools 108 | Svenska b)Överbelasta inte tryckluftsverktyget. Använd för aktuellt arbete avsett tryckluftsverktyg. Med ett lämpligt tryckluftsverktyg kan du arbeta bättre och säkrare inom angivet effektområde. c)Ett tryckluftsverktyg med defekt omkopplare får inte längre användas. Ett tryckluftsverktyg som inte kan kopplas på eller från är farligt och måste repare- ras. d)Stäng av tryckluftstillförseln innan inställningar utförs på tryckluftsverktyget, tillbehörsdelar byts eller tryckluftsverktyget läggs bort. Denna säker- hetsåtgärd förhindrar oavsiktlig inkoppling av tryck- luftsverktyget. e)Förvara tryckluftsverktyget oåtkomliga för barn. Låt tryckluftsverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Tryckluftsverktygen är farliga om de användas av oerfarna personer. f) Sköt tryckluftsverktyget omsorgsfullt. Kontrollera att rörliga komponenter på tryckluftsverktyget fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats till den grad att tryck- luftsverktygets funktioner påverkas menligt. Låt skadade delar repareras innan tryckluftsverktyget åter tas i bruk. Många olyckor orsakas av dåligt skötta tryckluftsverktyg. g)Använd tryckluftsverktyg, tillbehör, insatsverktyg m.m. enligt dessa anvisningar. Ta hänsyn till ar- betsvillkoren och aktuellt arbetsmoment. Används tryckluftsverktyget på icke ändamålsenligt sätt kan farliga situationer uppstå.

a)Låt endast kvalificerad fackpersonal reparera tryckluftsverktyget med originalreservdelar. Detta garanterar att tryckluftsverktygets säkerhet upprätt- hålls. Säkerhetsanvisningar för tryckluftsmaskiner Bär skyddsglasögon. f Utgå alltid från att tryckluftsverktyget kan innehålla fästelement. Oaktsam användning av tryckluftsverkty- get kan leda till oväntad utskjutning av fästelement som sedan kan skada person. f Håll tryckluftsverktyget under arbetet så att huvudet och kroppen inte kan skadas om eventuellt pistolen rekylerar vid störd energiförsörjning eller hårda par- tier i arbetsstycket. f Rikta inte tryckluftsverktyget mot dig själv eller an- dra personer i närheten. En oavsiktlig avtryckning stö- ter ut ett fästelement som kan orsaka personskada. f Tryck inte av tryckluftsverktyget innan det är i stabil kontakt mot arbetsstycket. Om elverktyget inte är i kontakt med arbetsstycket kan fästelementen studsa tillbaka från infästningsstället och överbelasta tryck- luftsverktyget. Kliv inte upp på stegar eller byggställningar med inställt utlösningssystem ”Kontaktut- lösning”. Du får inte förflytta dig från ett ar- betsställe till nästa via byggställningar, trap- por, stegar eller liknande konstruktioner som t.ex. takläkter och inte heller tillsluta trälådor eller häckar eller slå in transport- säkringar t.ex. på fordon eller vagnar. När detta utlösningssystem används kommer ett fästelement att skjutas ut varje gång du lägger an tryckluftsverktyget med intryckt utlös- ningssäkring. Detta kan leda till personskada. f Beakta förhållandena på arbetsplatsen. Risk finns för att fästelementen slår igenom tunna arbetsstycken el- ler glider av från arbetsstyckets hörn och kanter och sedan skadar personer. Slå från luftförsörjningen om fästelement har kommit i kläm i tryckluftsverktyget. När tryckluftsverktyget är anslutet kan det oav- siktligt aktiveras vid borttagning av ett in- klämt fästelement. f Var försiktig vid borttagning av ett hårt sittande fäs- telement. Fästelementet kan stötas ut kraftigt vid för- sök att åtgärda inklämningen i ett uppspänt system. f Tryckluftsverktyget får inte användas för infästning av elledningar. Verktyget är inte avsett för installation av elledningar. Elledningens isolering kan skadas och orsaka elstötar och brandrisk. OBJ_BUCH-1037-001.book Page 108 Tuesday, December 8, 2009 1:03 PMSvenska | 109 Bosch Power Tools 1 609 929 U15 | (8.12.09) f Använd aldrig syre eller brännbara gaser som energi- källa för tryckluftsverktyget. Brännbara gaser är farli- ga och kan leda till att tryckluftsverktyget exploderar. f Använd lämpliga detektorer för lokalisering av dolda försörjningsledningar eller konsultera lokalt distribu- tionsföretag. Kontakt med elledningar kan förorsaka brand och elstöt. En skadad gasledning kan leda till ex- plosion. Borrning i vattenledning kan förorsaka sakska- dor. f Tryckluftsverktyget får endast anslutas till ledningar som inte kan överskrida 10 % av tryckluftsverktygets högsta tillåtna tryck; vid högre tryck måste en tryck- reglerventil (tryckregulator) med tillkopplad tryckbe- gränsningsventil monteras i tryckluftsledningen. Ett för högt tryck orsakar en onormal drift och kan leda till att tryckluftsverktyget spricker och eventuellt skadar personer. Funktionsbeskrivning Läs noga igenom alla anvisningar. Fel som uppstår till följd av att anvisningarna nedan in- te följts kan orsaka elstöt, brand och/eller all- varliga kroppsskador. Ändamålsenlig användning Tryckluftsverktyget är avsett för taktäckningsarbeten som t.ex. formning och läktning samt för uppsättning av vägg- /innertakelement, träfasader, pallar, trästaket, ljudisole- ringsväggar och trälådor. Det är endast tillåtet att använda fästelement (spik, klam- mer etc.) som anges i tabellen ”Tekniska data”. Illustrerade komponenter Numreringen av komponenterna hänvisar till illustration av tryckluftsverktyget på grafiksidan. 1 Arbetsstycksskydd 2 Utlösningssäkring 3 Djupanslag 4 Luftutlopp 5 Handtag 6 Slangnippel 7 Magasinslid 8 Magasin 9 Omkopplare för utlösningssystemet 10 Avtryckare 11 Mynning 12 Snabblåskoppling 13 Tilluftsslang 14 Spikband* 15 Magasinlås 16 Låsstift 17 Slagstift 18 Magasinhållare 19 Magasinspår på avlossningskanalen 20 Magasinskena 21 Låsskruv 22 Skyddskåpa 23 Fjäderclip 24 Iskruvbar ögla för upphängning av tryckluftsverktyget *I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbe- hör som finns. OBJ_BUCH-1037-001.book Page 109 Tuesday, December 8, 2009 1:03 PM1 609 929 U15 | (8.12.09) Bosch Power Tools 110 | Svenska Tekniska data Buller-/vibrationsdata Mätvärdena för ljudnivån anges enligt EN 12549. Tryckluftsverktygets A-vägda ljudnivå uppnår i typiska fall: Ljudtrycksnivå 110 dB(A); ljudeffektnivå 123 dB(A). Onoggrannhet K=2 dB. Använd hörselskydd! Totala vibrationsvärden (vektorsumma ur tre riktningar) framtaget enligt EN 28662 och EN ISO 8662. Vibrationsemissionsvärde a

Professional Produktnummer 3 601 D91 0.. 3 601 D91 3.. Inslagningskraft vid 6,3 bar (91 psi) Nm 98 96 Utlösningssystem – Enkelutlösning med säkringsföljd –Kontaktutlösning

Fästelement –Typ –Längd –Diameter

Spikband plastbandad rundhuvad 50–90 2,8 –3,8 Spikband pappersbandad D-huvud

0,25 –0,5 0,25–0,5 Innervolym ml 997 997 Nominellt tryck bar 4–8 4–8 Anslutningsgänga "3/83/8 Tilluftsslang – max. drifttryck vid 20 °C –Inre slangdiameter – max. slanglängd bar

Luftförbrukning per idragning vid 6,8 bar (100 psi) l3,023,02 Mått –Höjd –Bredd –Längd

Vikt enligt EPTA-Procedure 01/2003 kg 3,89 3,8 OBJ_BUCH-1037-001.book Page 110 Tuesday, December 8, 2009 1:03 PMSvenska | 111 Bosch Power Tools 1 609 929 U15 | (8.12.09) Försäkran om överensstämmelse Vi försäkrar härmed under exklusivt ansvar att denna pro- dukt som beskrivs i ”Tekniska data” överensstämmer med följande normer och normativa dokument: EN 792 motsvarar bestämmelserna i direktivet 98/37/EG (till

28.12.2009), 2006/42/EG (from 29.12.2009).

Teknisk tillverkningsdokumentation finns hos: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen Leinfelden, 08.12.2009 Montage Anslutning till luftförsörjning (se bild A) Försäkra dig om att tryckluftsanläggningens tryck inte är högre än tryckluftsverktygets högsta tillåtna nominella tryck. Ställ först in lufttrycket vid undre gränsen för re- kommenderat nominellt tryck (se ”Tekniska data”). Kontrollera i tveksamma fall trycket med en manometer vid luftintaget på inkopplat tryckluftsverktyg. För optimal effekt måste specifikationerna för tillopps- slangen 13 (anslutningsgänga, maximalt drifttryck, slang- ens innermått, maximal slanglängd iakttas, se ”Tekniska data”). Den tillförda tryckluften måste vara fri från främmande partiklar och fukt för att skydda tryckluftsverktyget mot skador, nedsmutsning och rostbildning. Alla armaturer, förbindelseledningar och slangar måste uppfylla kraven beträffande tryck och luftmängd. Undvik insnörning i tilluftsledningar, som kan uppstå t.ex. genom klämning, knäckning eller rivning! Anslutning av luftförsörjningen till tryckluftsverktyget –Töm magasinet 8. (se ”Tömning av magasin”, sidan 113) Om vid reparations- och underhållsåtgärder eller trans- port lufttrycksverktygets inre delar inte befinner sig i utgångsläget kan ett fästelement stötas ut vid följande arbetssteg. – Anslut slangnippeln 6 till en tilloppsslang 13, som är försedd med en snabblåskoppling 12. – Kontrollera funktionen genom att lägga an trycklufts- verktygets mynning 11 eller eventuellt det gummerade arbetsstycksskyddet 1 mot en träbit eller arbetsstycke i trä och sedan en eller två gånger lösa ut. Påfyllning av magasin (se bilderna B1–B2) Stäng av lufttillförseln innan inställningar ut- förs på tryckluftsverktyget, tillbehörsdelar byts eller tryckluftsverktyget läggs bort. Denna säkerhetsåtgärd förhindrar oavsiktlig inkoppling av tryckluftsverktyget. f Använd endast original Bosch tillbehör (se ”Tekniska data”). Tryckluftsverktygets precisionsdelar såsom magasin, mynning, avlossningskanal är anpassade till klammer, spik och stift som levereras av Bosch. Andra tillverkare använder olika stålkvalitet och dimensioner. Användning av icke godkända fästelement kan skada tryckluftsverktyget och orsaka personskador. Håll tryckluftsverktyget vid påfyllning av magasinet så att mynningen 11 inte är riktad mot den egna kroppen eller andra personer. – Dra magasinsliden 7 bakåt tills den baktill snäpper fast. Anvisning: Magasinsliden måste utan större kraft (endast med fingrarna) kunna skjutas tillbaka. Om magasinsliden kärvar, kommer spikarna att skjutas in i fel vinkel. – Rengör och smörj vid behov magasinsliden 7 och kon- trollera att magasinet 8 inte är nedsmutsat. – Lägg in ett lämpligt spikband 14. Använd inte spikband med mindre än 5 spikar. Lägg in- te in mer än 2 spikband. Kontrollera att spikarnas hu- vud inte överlappar varandra. GSN 90-34 DK: På detta tryckluftsverktyg förhindrar ma- gasinslidens spärr att de sista spikarna skjuts ut. Ungefär 7 spikar blir kvar i magasinet. – Dra ännu en gång magasinsliden 7 helt ut för att lossa spärren. – Skjut försiktigt magasinsliden framåt tills den berör spikbandet. Kontrollera att magasinsliden skjutits upp över sista spikens huvud. Anvisning: Låt inte magasinsliden snäppa tillbaka ostyrd. Risk finns att magasinsliden skadas och att fingrarna kan komma i kläm. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification OBJ_BUCH-1037-001.book Page 111 Tuesday, December 8, 2009 1:03 PM1 609 929 U15 | (8.12.09) Bosch Power Tools 112 | Svenska Drift Utlösningssystem Tryckluftsverktyget kan användas med två olika utlös- ningssystem: – Enkelutlösning med säkringsföljd Vid detta utlösningssystem måste först utlösningssäk- ringen 2 stadigt läggas an mot arbetsstycket. Ett fäst- element skjuts ut först sedan avtryckaren 10 trycks ned. Därefter kan ytterligare spikning endast utföras när av- tryckaren och utlösningssäkringen återställts till ut- gångsläget. – Kontaktutlösning Vid detta utlösningssystem måste först avtryckaren 10 tryckas ned. Ett fästelement skjuts nu ut när utlös- ningssäkringen 2 med nedtryckt avtryckare läggs sta- digt an mot arbetsstycket. Härvid blir arbetshastigheten högre. Utlösningssystemet ställs in med omkopplaren 9. Driftstart Stäng av lufttillförseln innan inställningar ut- förs på tryckluftsverktyget, tillbehörsdelar byts eller tryckluftsverktyget läggs bort. Denna säkerhetsåtgärd förhindrar oavsiktlig inkoppling av tryckluftsverktyget. Användning med enkelutlösning (se bild C) – Tryck omkopplaren 9 inåt och tippa samtidigt till nedre läget tills den snäpper fast. Utlösningssystemet för ”enkelutlös- ning” är nu inställd. – Släpp åter omkopplaren 9. – Placera mynningen 11 eller eventuellt gummerade ar- betsstycksskyddet 1 stadigt mot arbetsstycket tills ut- lösningssäkringen 2 är fullständigt nedtryckt. – Tryck därefter kort på avtryckaren 10 och släpp den igen. En spik skjuts nu ut. – Låt tryckluftsverktyget studsa tillbaka från arbetsstyck- et. – För fortsatt idrivning lyft upp tryckluftsverktyget från arbetsstycket och lägg stadigt an mot nästa spiknings- ställe. Användning med kontaktutlösning (se bild D) – Tryck omkopplaren 9 inåt och tippa samtidigt till övre läget tills den snäpper fast. Utlösningssystemet för ”kontakt- utlösning” är nu inställt. – Släpp åter omkopplaren 9. – Tryck ned avtryckaren 10 och håll den nedtryckt. – Placera mynningen 11 eller eventuellt gummerade ar- betsstycksskyddet 1 stadigt mot arbetsstycket tills ut- lösningssäkringen 2 är fullständigt nedtryckt. En spik skjuts nu ut. – Låt tryckluftsverktyget studsa tillbaka från arbetsstycket. – För fortsatt idrivning lyft upp tryckluftsverktyget från arbetsstycket och lägg stadigt an mot nästa spiknings- ställe. – Förflytta tryckluftsverktyget jämnt genom att lyfta upp och åter lägga an det mot arbetsstycket. Varje gång när tryckluftsverktyget med intryckt utlös- ningssäkring läggs an, skjuts en spik ut. – Så fort önskat antal spikar skjutits, släpp åter avtryck- aren 10. Arbetsanvisningar Stäng av lufttillförseln innan inställningar ut- förs på tryckluftsverktyget, tillbehörsdelar byts eller tryckluftsverktyget läggs bort. Denna säkerhetsåtgärd förhindrar oavsiktlig inkoppling av tryckluftsverktyget. Kontrollera före varje arbetspass att säkerhets- och utlös- ningsanordningarna fungerar korrekt samt att alla skruvar och muttrar sitter stadigt fast. Slå genast från lufttillförseln till ett defekt eller inte fel- fritt fungerande tryckluftsverktyg och kontakta ett aukto- riserat Bosch serviceställe. Utför inte otillåtna åtgärder på tryckluftsverktyget. De- montera eller blockera inte tryckluftsverktygets kompo- nenter som t.ex. utlösningssäkringen. Gör ingen ”nödreparation” med olämpliga medel. Tryck- luftsverktyget skall regelbundet och sakkunnigt underhål- las (se ”Underhåll och rengöring”, sidan 114). Undvik att försvaga och skada tryckluftsverktyget t.ex. ge- nom att: – slå in eller gravera, – ombyggnad av verktyget som tillverkaren inte godkänt, – att styra längs schabloner som är tillverkade av hårt material som t.ex. stål, – falla ned på eller skjuta över golvet, – använda verktyget som hammare, –bruka våld. OBJ_BUCH-1037-001.book Page 112 Tuesday, December 8, 2009 1:03 PMSvenska | 113 Bosch Power Tools 1 609 929 U15 | (8.12.09) Försäkra dig om vad som finns bakom arbetsstycket. Skjut inte in spikar i väggar, innertak eller golv om perso- ner finns bakom. Spikarna kan slå igenom arbetsstycket och skada någon. Skjut inte en spik på en redan indriven spik. Härvid kan spiken deformeras, komma i kläm eller tryckluftsverkty- get kan okontrollerat röra på sig. När tryckluftsverktyget används i kall omgivning kommer de första spikarna att skjutas in långsammare än vanligt. Efter det tryckluftsverktyget under arbetet värmts upp fortsätter spikningen åter i normal hastighet. Undvik tomskott för att reducera slagstämpelns slitage. Slå vid längre arbetspauser eller efter arbetets slut lufttill- förseln till tryckluftsverktyget och töm helst magasinet. Tömning av magasin – Dra magasinsliden 7 bakåt tills den baktill snäpper fast. – Ta bort spikbanden 14. Kassera spikband med mindre än 5 spikar. – Dra ännu en gång magasinsliden 7 helt ut för att lossa spärren. – Skjut försiktigt magasinsliden framåt tills den berör magasinets topp. Anvisning: Låt inte magasinsliden snäppa tillbaka ostyrd. Risk finns att magasinsliden skadas och att fingrarna kan komma i kläm. Inställning av djupanslag (se bild E) Spikarnas indrivningsdjup kan ställas in med djupansla- get 3. –Töm magasinet 8. (se ”Tömning av magasin”, sidan 113) – För att reducera indrivningsdjupet, vrid djupanslaget medurs. eller För att öka indrivningsdjupet, vrid djupanslaget mot- urs. – Fyll åter på magasinet. (se ”Påfyllning av magasin”, sidan 111) – Pröva det inställda indrivningsdjupet på ett prov- stycke. Upprepa vid behov arbetsstegen. Lossning av inklämning (se bilderna F1 –F3) Enskilda spikar kan komma i kläm i avlossningskanalen. Sker detta ofta, kontakta ett auktoriserat Bosch service- ställe. – Töm magasinet 8. (se ”Tömning av magasin”, sidan 113) –Öppna magasinlåset 15. –Dra magasinet 8 ur huset tills det glider av från låsstif- tet 16. Härvid friläggs den inklämda spiken i avlossningskana- len. – Ta bort den inklämda spiken. Använd om så behövs en tång. – Om slagstiftet 17 har åkt ut, skjut stiftet med en smord skruvmejsel eller ett annat smort föremål tillbaka in i kolven. – Smörj avlossningskanalen med 2 –3 droppar motorolja (SAE 10 eller SAE 20). – Sätt åter in magasinet 8. Öppna vid behov magasinlåset 15. Skjut in låsstiftet 16 i urtaget på magasinhållaren 18. Rikta in magasinet längs magasinspåren 19 och skjut magasinet fullstän- digt framåt. Lås magasinet genom att fullständigt fälla upp magasinlåset 15. – Fyll åter på magasinet. (se ”Påfyllning av magasin”, sidan 111) Byte av magasinskena (se bild G) Magasinskenorna 20 kan under en längre tids användning slitas ned. Byt ut defekta magasinskenor. – Töm magasinet 8. (se ”Tömning av magasin”, sidan 113) – Ta loss låsskruven 21 (3 mm) med medföljande sex- kantnyckel. –Dra täckkåpan 22 ur magasinet 8. – Låt de defekta magasinskenorna 20 glida ur magasinet. – Skjut in de nya magasinskenorna i magasinet. – Sätt åter in kåpan 22 i magasinet och dra fast låsskru- ven 21. Byte av arbetsstycksskydd (se bild H) Arbetsstycksskyddet 1 på ändan av utlösningssäkringen 2 skyddar arbetsstycket tills tryckluftsverktyget har place- rats korrekt för idrivning. Arbetsstycksskyddet kan tas bort och bytas ut. – Ta bort fjäderclipsen 23 och dra bort arbetsstycks- skyddet från utlösningssäkringen 2. – Skjut upp det nya arbetsstycksskyddet över utlös- ningssäkringens tappar och återmontera fjäderclipset. OBJ_BUCH-1037-001.book Page 113 Tuesday, December 8, 2009 1:03 PM1 609 929 U15 | (8.12.09) Bosch Power Tools 114 | Svenska Stationär användning av tryckluftsverktyget (se bild I) För stationär användning kan tryckluftsverktyget hängas upp i ett fjäderblock. För upphängning behövs den iskruvbara öglan 24. – Skruva med medföljande sexkantnyckel bort frånlufts- lockets bakre skruv. – Skruva stadigt in öglan 24 i frånluftslocket. – Häng upp öglan på fjäderblockets hake. Transport och lagring För transport skall tryckluftsverktyget kopplas bort från luftförsörjningen och speciellt då om du använder stegar eller står i ovanlig kroppsställning. På arbetsplatsen får tryckluftsverktyget endast bäras i handtaget 5 och inte med nedtryckt avtryckare 10. Lagra tryckluftsverktyget åtskilt från luftförsörjningen och på ett torrt, varmt ställe. Om tryckluftsverktyget under en längre tid inte används, applicera en tunn oljefilm på verktygsdelarna i stål. Detta förhindrar att rost bildas. Underhåll och service Underhåll och rengöring Stäng av lufttillförseln innan inställningar ut- förs på tryckluftsverktyget, tillbehörsdelar byts eller tryckluftsverktyget läggs bort. Denna säkerhetsåtgärd förhindrar oavsiktlig inkoppling av tryckluftsverktyget. Om i tryckluftsverktyget trots exakt tillverkning och sträng kontroll störning skulle uppstå, bör reparation ut- föras av auktoriserad serviceverkstad för Bosch elverktyg. Var vänlig ange vid förfrågningar och reservdelsbeställ- ningar produktnummer som består av 10 siffror och som finns på tryckluftsverktygets typskylt. f Låt endast kvalificerad fackpersonal utföra underhåll och reparationer. Detta garanterar att tryckluftsverk- tygets säkerhet bibehålls. En auktoriserad Bosch-servicestation kan snabbt och till- förlitligt utföra dessa arbeten. Smörjning av tryckluftsverktyg (se bild J) Om tryckluftsverktyget inte är anslutet till en luftbered- ningsenhet måste verktyget smörjas i regelbundna inter- valler: –Vid lättare jobb 1x om dagen. –Vid tyngre jobb 2x om dagen. Ge 2 –3 droppar smörjmedel i slangnippeln 6. Använd in- te för mycket smörjmedel, det kan samlas i tryckluftsverk- tyget och avgår sedan via luftutloppet 4. Använd endast av Bosch godkända smörjmedel. – Mineralmotorolja SAE 10 (används i mycket kall omgiv- ning) – Mineralmotorolja SAE 20 Hantera smörj- och rengöringsmedel på miljövänligt sätt. Beakta lagbestämmelserna. OBJ_BUCH-1037-001.book Page 114 Tuesday, December 8, 2009 1:03 PMSvenska | 115 Bosch Power Tools 1 609 929 U15 | (8.12.09) Underhållsschema Se till att luftutloppet 4, utlösningssäkringen 2 och av- tryckaren 10 alltid hålls rena och utan främmande partik- lar (som t.ex. damm, spån, sand etc). Rengör magasinet 8. Ta bort plast- och träspån som even- tuellt under arbetet samlats i magasinet. Renblås tryckluftsverktyget med tryckluft i regelbundna intervaller. Åtgärder vid störningar Åtgärd Motivering Förfarande Töm dagligen frånluftsfiltret. Detta förhindrar att smuts och fukt samlas i tryckluftsverktyget. – Öppna utloppsventilen. Se till att smörjkopparna är väl fyllda. Håll tryckluftsverktyget välsmort. – Fyll på smörjkopparna med rekom- menderade smörjmedel. (se ”Smörjning av tryckluftsverk- tyg”, sidan 114) Rengör magasinet 8 och magasinsli- den 7. Detta förhindrar att en spik kommer i kläm. – Renblås dagligen magasinets/maga- sinslidens mekanism med tryckluft. Kontrollera att utlösningssäkringen 2 fungerar ordentligt. Detta främjar din arbetssäkerhet och en effektiv användning av trycklufts- verktyget. – Renblås dagligen utlösningssäkring- ens mekanism med tryckluft. Smörjning av tryckluftsverktyg. Reducerar tryckluftsverktygets slitage. –Ge 2–3 droppar smörjmedel i slangnippeln 6. (se ”Smörjning av tryckluftsverk- tyg”, sidan 114) Töm kompressorn. Detta förhindrar att smuts och fukt samlas i tryckluftsverktyget. – Öppna kompressortankens ut- loppsventil. Problem Orsak Åtgärd Tryckluftsverktyget är driftklart, men spik skjuts inte ut. En spik har i avlossningskanalen råkat i kläm. – Åtgärda inklämningen. (se ”Lossning av inklämning”, sidan 113) Magasinsliden 7 är defekt. – Rengör och smörj vid behov magasinsli- den 7 och kontrollera att magasinet 8 inte är nedsmutsat. Magasinslidens fjäder är för svag eller defekt. – Kontakta ett auktoriserat Bosch servi- ceställe. Låt servicen byta ut komponenten. Otillåtna fästelement har använts. – Använd endast originaltillbehör. Det är endast tillåtet att använda fäste- lement (spik, klammer etc.) som anges i tabellen ”Tekniska data”. Magasinet 8 är tomt. – Fyll åter på magasinet. (se ”Påfyllning av magasin”, sidan 111) OBJ_BUCH-1037-001.book Page 115 Tuesday, December 8, 2009 1:03 PM1 609 929 U15 | (8.12.09) Bosch Power Tools 116 | Svenska Spikarna skjuts ut mycket lång- samt och med för lågt tryck. Tryckluftsförsörjningens nominella tryck är för lågt. – Öka lufttillförseln. 8 bar får inte över- skridas. Slagstiftet är skadat. – Använd endast av Bosch godkända smörjmedel. (se ”Smörjning av tryckluftsverktyg”, sidan 114) Kolvens tätningsring är nedsliten eller skadad. – Kontakta ett auktoriserat Bosch servi- ceställe. Låt servicen byta ut komponenten. Bufferten är nedsliten. – Kontakta ett auktoriserat Bosch servi- ceställe. Låt servicen byta ut komponenten. Längden och diametern på tilloppsslang- en 13 motsvarar inte de uppgifter som gäller för detta tryckluftsverktyg. – Använd en tilloppsslang med rätta di- mensioner. (se ”Tekniska data”, sidan 110) Tilloppsslangen 13 har knäckts. – Åtgärda tilloppsslangens knäckning. Spikarna skjuts in för djupt. Tryckluftsförsörjningens nominella tryck är för högt. – Reducera lufttillförseln. 4 bar får härvid inte underskridas. Djupanslaget har ställts in för djupt. – Ställ in djupanslaget till önskat djup. (se ”Inställning av djupanslag”, sidan 113) Bufferten är nedsliten. – Kontakta ett auktoriserat Bosch servi- ceställe. Låt servicen byta ut komponenten. Spikarna skjuts inte in djupt nog. Tryckluftsförsörjningens nominella tryck är för lågt. – Öka lufttillförseln. 8 bar får inte över- skridas. Djupanslaget har ställts in för högt. – Ställ in djupanslaget till önskat djup. (se ”Inställning av djupanslag”, sidan 113) Längden och diametern på tilloppsslang- en 13 motsvarar inte de uppgifter som gäller för detta tryckluftsverktyg. – Använd en tilloppsslang med rätta di- mensioner. (se ”Tekniska data”, sidan 110) Tilloppsslangen 13 har knäckts. – Åtgärda tilloppsslangens knäckning. Tryckluftsverktyget hoppar över spikar eller så matas de ut med för hög takt. Otillåtna fästelement har använts. – Använd endast originaltillbehör. Det är endast tillåtet att använda fäste- lement (spik, klammer etc.) som anges i tabellen ”Tekniska data”. Magasinet 8 fungerar inte korrekt. – Rengör och smörj vid behov magasinsli- den 7 och kontrollera att magasinet 8 inte är nedsmutsat. Magasinslidens fjäder är för svag eller defekt. – Kontakta ett auktoriserat Bosch servi- ceställe. Låt servicen byta ut komponenten. Kolvens tätningsring är nedsliten eller skadad. – Kontakta ett auktoriserat Bosch servi- ceställe. Låt servicen byta ut komponenten. Problem Orsak Åtgärd OBJ_BUCH-1037-001.book Page 116 Tuesday, December 8, 2009 1:03 PMSvenska | 117 Bosch Power Tools 1 609 929 U15 | (8.12.09) Tillbehör Detaljerad information på det högkvalitativa tillbehörs- programmet hittar du i Internet under www.bosch- pt.com eller hos din återförsäljare. Kundservice och kundkonsulter Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Sprängskis- sar och informationer om reservdelar lämnas även på adressen: www.bosch-pt.com Bosch kundkonsultgruppen hjälper gärna när det gäller frågor beträffande köp, användning och inställning av pro- dukter och tillbehör. Svenska Bosch Service Center Telegrafvej 3 2750 Ballerup Danmark Tel.: +46 (020) 41 44 55 Fax: +46 (011) 18 76 91 Avfallshantering Tryckluftsverktyg, tillbehör och förpackning skall återvin- nas på miljövänligt sätt. När tryckluftsverktyget kasseras, lämna in verktyget för materialåtervinning till avfallsanläggning eller till återför- säljaren t.ex. en auktoriserad Bosch-servicestation. Ändringar förbehålles. Ofta kläms spikarna in i avloss- ningskanalen. Otillåtna fästelement har använts. – Använd endast originaltillbehör. Det är endast tillåtet att använda fäste- lement (spik, klammer etc.) som anges i tabellen ”Tekniska data”. – Kontakta ett auktoriserat Bosch servi- ceställe. Inskjutna spikar blir krokiga. Slagstiftet är skadat. – Kontakta ett auktoriserat Bosch servi- ceställe. Låt servicen byta ut komponenten. I motsats till arbeten med en normal arbetshastighet skjuts spikarna vid en högre arbets- hastighet inte djupt nog in. Tilloppsslangens inre diameter är för liten. – Använd en tilloppsslang med rätta di- mensioner. (se ”Tekniska data”, sidan 110) Kompressorn är oduglig för hög arbets- takt. – Använd en kompressor som har dimen- sionerats för kunna driva de anslutna tryckluftsverktygen i önskad arbets- takt. Problem Orsak Åtgärd OBJ_BUCH-1037-001.book Page 117 Tuesday, December 8, 2009 1:03 PM1 609 929 U15 | (8.12.09) Bosch Power Tools 118 | Norsk
