| Vrsta izdelka | Pneumatska spenjačica/žebljarica |
| Znamka | Bosch |
| Model | GSN 9034 DK Professional |
| Dimenzije (V × Š × G) | 355 × 105 × 485 mm |
| Teža (v skladu s EPTA 01/2003) | 3,8 kg |
| Napajanje | Stisnjen zrak (nazivni tlak 4–8 bar) |
| Priključek za zrak | Navoj 3/8", gibka cev notranji Ø 3/8", največja dolžina 30 m |
| Kapaciteta nabojnika | Do 99 sponk/žebljev |
| Dovoljena dolžina sponk/žebljev | 50–90 mm |
| Dovoljen premer sponk/žebljev | 2,8–3,8 mm |
| Kot nabojnika | 34° |
| Načini sprožitve | Ločena sprožitev z zaščito pred ponovnim sprožanjem / Sprožitev ob dotiku |
| Moč udarca (pri 6,3 bara) | 96 Nm |
| Poraba zraka (na operacijo pri 6,8 bara) | 3,02 L |
| Raven zvočnega tlaka (EN 12549) | 110 dB(A) – Nosite zaščito za sluh |
| Raven zvočne moči (EN 12549) | 123 dB(A) |
| Vibracije (EN 28662 / EN ISO 8662) | < 2,5 m/s² (negotovost K = 1,5 m/s²) |
| Nadomestni deli in možnost popravila | Nadomestni deli na voljo pri pooblaščenem servisu Bosch; popravila izvaja usposobljeno osebje |
| Vzdrževanje in čiščenje | Očistite nabojnik in potisno palico; redno mažite (olje SAE 10 ali SAE 20) |
| Varnost | Zaščita za obdelovanec, zaščita pred sprožitvijo, zaklenjiva sprožitev ob dotiku, prekinitev dovoda zraka pred vzdrževanjem |
Pogosto zastavljena vprašanja - GSN 9034 DK Professional BOSCH
Vprašanja uporabnikov o GSN 9034 DK Professional BOSCH
0 vprašanje o tej napravi. Odgovorite na tiste, ki jih poznate, ali zastavite svoje.
Zastavite novo vprašanje o tej napravi
Prenesite navodila za vaš Spenjač v formatu PDF brezplačno! Poiščite svoja navodila GSN 9034 DK Professional - BOSCH in vzemite svojo elektronsko napravo nazaj v roke. Na tej strani so objavljeni vsi dokumenti, potrebni za uporabo vaše naprave. GSN 9034 DK Professional znamke BOSCH.
NAVODILA ZA UPORABO GSN 9034 DK Professional BOSCH
CTete vsechna varovna upozorneni a Pokyny. Zanedbani pri dodržovani varovnych upozorneni aPokynu mohou mit za nasledek uraz elektrickym proudem, požar a/nebo težká poraneni.
Urcujici pouziti

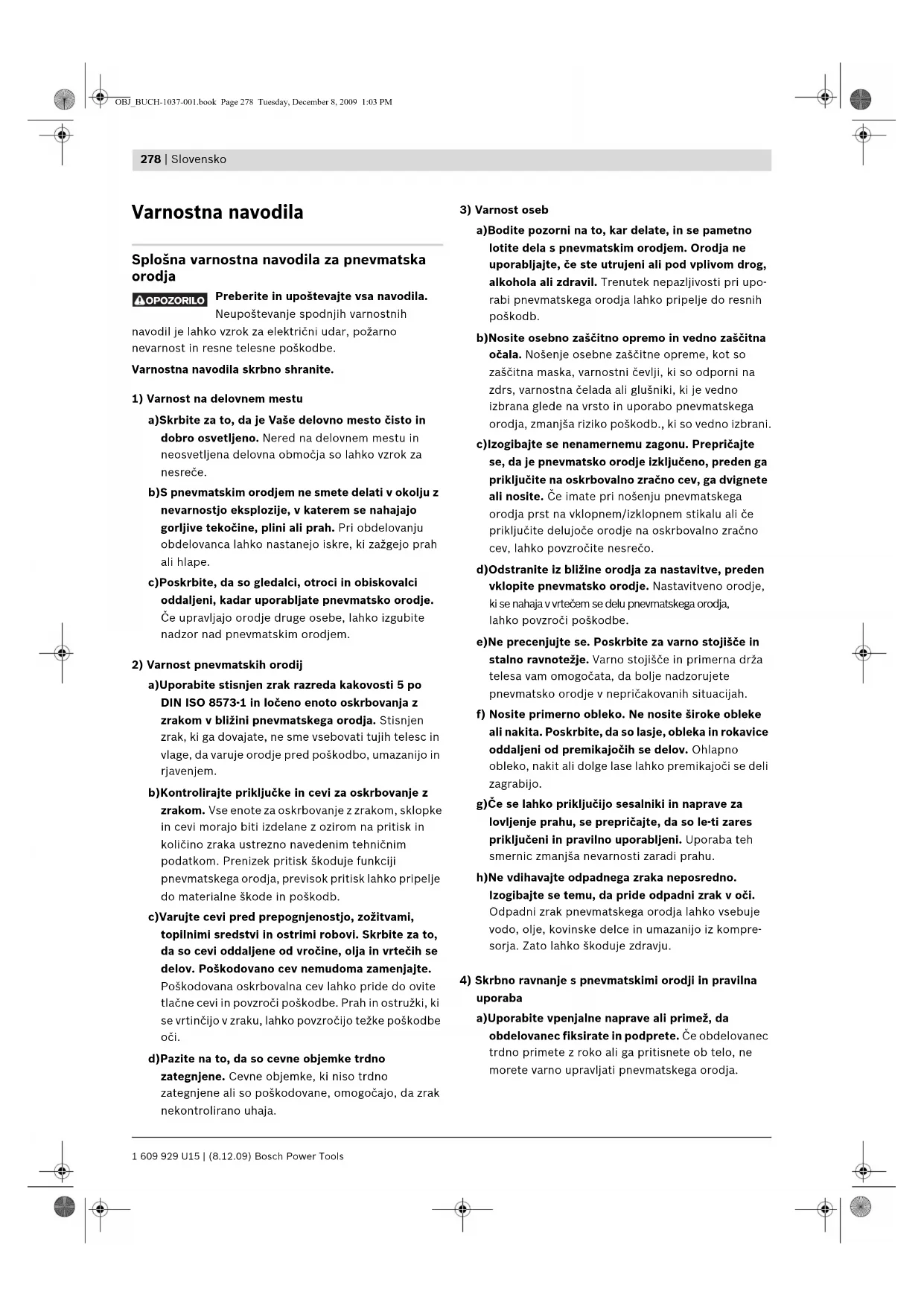

Splošna varnostna navodila za pnevmatska orodja
A OPOZORILO Preberite in upostevajte vsa navodila.
Neuostevanje spodnjih varnostnih
navodil je lahko vrozka elektrichi udar, pozarno nevarnost in resne telesne poskodbe.
Varnostna navodila skrbno shranite.
1) Varnost na delovem mestu
a) Skrbite za to, da je Vase delovno mesto cisto in dobro osvetljeno. Nered na delovnem mesti in neosvetljena delovna območja so lahko vzrok za nesrece.
b)S pnevmatskim orodjem ne smete delati v okolju z nevarnostjo eksplozije, v katerem se nahajajo gorljive tekocine, plini ali prah. Pri obdelovanju obdelovanca lahko nastanejo iskre, ki zazejgo prah ali hlape.
c)Poskrbite, da so gledalci, otroci in obiskovalci oddaljeni, kadar uporabljate pnevmatsko orodje. Ce upravljo orodje druge osebe, lahko izgubite nadzor nad pnevmatskim orodjem.
2) Varnost pnevmatsikh orodij
a)Uporabite stisnjen zrak razreda kakovosti 5 po DIN ISO 8573-1 in loceno enoto oskrbovanja z zrakom v blizini pnevmatskega orodja. Stisnjen zrak, ki ga dovajate, ne sme vsebovati tujih telesc in vlage, da varuje orodje pred poskodbo, umazanijo in rjavenjem.
b)Kontrollrajte prikljuce in cevi za oskrbovanje z zrakom. Vse enote za oskrbovanje z zrakom, sklopek in cevi morajo biti izdelane zozirom na pritisk in kolićino zraka ustrezno navenedenim tehnicnim podatkom. Prenizek pritisk škoduje funkciji pnevatskega orodja, previsok pritisk lahko pripelje do materialne škode in poskodb.
c)Varujte cevi pred prepognjenostjo, zožitvami, topilnimi sredstvi in ostrimi robovi. Skrbite za to, da so cevi oddljene od vročine, olja in vrtečih se delov. Poškodovano cev nemudoma zamenjaje. Poškodovana oskrbovalna cev lahko pride do ovite tlacne cevi in povzroči poskodbe. Prah in ostržki, ki se vrtinčijo v zraku, lahko povzročijo težke poskodbe oci.
d)Pazite na to, da so cevne objemke trdno
zategnjene. Cevne objemke, ki niso trdno zategnjene ali so poskodovane, omogocajo, da zrak nekontrolirano uhaja.
3) Varnost oseb
a) Bodite pozorni na to, kar delate, in se pametno lotite dela s pnevmatskim orodjem. Orodja ne uporabljale, ce ste utrujeni ali pod vplivom drog, alkohola ali zdravil. Trenutek nepazljivosti pri uporabi pnevmatskega orodja lahko pripelje do resnih poskodb.
b)Nosite osebno zašcitno opremo in vedno zašcitna očala. Nošenje osebne zašcitne opreme, kot so zašcitna maska, varnostni Čevlji, ki so odporni na zdrs, varnostna Čelada ali glusniki, ki je vedno izbrana glede na vrsto in uporabo pnevatskega orodja, zmanjsa riziko poskodb., ki so vedno izbrani.
c) Izogibajte se nenamernenu zagonu. Prepričajte se, da je pnevatsko orodje izkljuceno, preden ga priključite na oskrbovalno zračno cev, ga dvignete ali nosite. Če imate pri nošenju pnevatskega orodja prst na vklopnem/izklopem stikalu ali Če priključite delujoče orodje na oskrbovalno zračno cev, lahko povzročite nasrećo.
d)Odstranite iz blizine orodja za nastavitve, preden vklopite pnevatsko orodje. Nastavitveno orodje, ki se nahaja vvrtecem se delu pnevatskega orodja, lahko povzroci poskodbe.
e)Ne precenjute se. Poskrbite za varno stojisce in stalno ravnotezje. Varno stojisce in primerna drza telesa vam omogocata, da bolje nadzorujete pnevmatsko orodje v nepričakovanih situacijah.
f) Nosite primerno obleko. Ne nosite široke obleke ali nakita. Poskrbite, da so lasje, obleka in rokavice oddaljeni od premikajocih se delov. Ohlapno obleko, nakit ali dolge lase lahko premikajoci se deli zagrabijo.
g)Ce se lahko prikljućio sesalniki in naprave za lovljenje prahu, se prepričajte, da so le-ti zares prikljućeni in pravilno uporabljeni. Uporaba teh smernic zmanjsa nevarnosti zaradi prahu.
h)Ne vdlhavajte odpadnega zraka neposredno. Izogibajte se temu, da pride odpadni zrak v oci. Odpadni zrak pnevmatskega orodja lahko vsebuje vodo, olje, kovinske delce in umazanijo iz kompre-sorja. Zato lahko skoduje zdravju.
4) Skrbno ravnanje s pnevmatskimi orodji in pravilna uporaba
a)Uporabite vpenjalne naprave ali primez, da obdelovanec fiksirate in podprete. Ce obdelovanec trdno primete z roko ali ga pritisnete ob telo, ne morete varno upravljati pnevatskega orodja.
b)Pnevmatskega orodja ne smete preobremenjevati. Za Vase delo uporabite pnevmatsko orodje, ki je za ta doloceno. Z ustreznim orodjem delate bolje in varneje v območju zmogljivosti, ki je zanj navedeno.
c)Ne uporabljaje pnevmatseka tegodja, ki imadefektno vklopno/izklopno stikalo. Pnevmatsko orodje, ki se ne da vklopiti ali izklopiti, je nevarno in ga morate dati v popravilo.
d)Prekinite oskrbovanje z zrakom, preden se lotite nastavitev aparata ali menjave rezervnih delov in preden odlozite pnevatsko orodje. Ta varnostniukrep onemogovi nenameren zagon pnevatskega orodja.
e)Neuporabljena pnevmatska orodja hranite na mesti izven dosegatotrok.Ne dovolite, da uporabljajo pnevmatsko orodje osebe,ki niso s temseznanjene ali niso prebraile teh navodil. Pnevmatska orodja so nevarna,ce jih uporabljajo osebe,ki so neizkušene.
f) Pnevmatsko orodje skrbno negujte. Kontrolirajte, ali gibljivi deli aparata brezhibno delujejo in se ne zatikajo, in ali so deli aparata zlomljeni ali takto poskodovani, da skodujejo delovanju pnev-matskega orodja. Poskodovane dele daje v pop- pravilo pred uporabo pnevmatskega orodja. Vzrok za mnogo nesrec je slabo vzdrrzechvano pnevmatsko orodje.
g)Uporabite pnevmatsko orodje, pribor, vsadno orodje itd. ustrezno tem navodilom. Upostevajte pri tem delovne pogoje in dejavnost, ki jo morate opravlti. Uporaba pnevmatskega orodja za namene, ki niso prevideni, lahko pripelje do nevarnih situacij.
5) Servis
a)Vase pnevmatsko orodje dajaje v popravilo设计方案 originalne nadomestne dele. Na ta način boste zagotovili, da bo ohranjena varnost pnevmatskega orodja.
Varnostna opozorila za pnevmatske zabijalne naprave
Nosite zašcitna očala.
Vedno morate izhajaji tizega, da se v pnevmatskem orodju nahajajo predmeti za zabijanje. Lakhomiselno rokovanje z pnevmatsko napravo laho vodi k nepričakovani izstrelitvi zabijalnih predmetov in vas poskoduje.
Pri delu morate drzati pnevmatsko orodje tako, da ne boste poskodovali glave in telesa v primerus moznega povratnega udarca zaradi motnje energetske oskrbe ali trdih mest v obdelovancu.
S svojim pnevmatskim orodjem ne smete ciljati na svoje telo ali na druge osebe v blizini. Z nepričakovano sprostitvijo se izvržejo zabijalni predmeti, kar lahko povzroci poškodbe.
Neaktivajte pnevmatskega orodja, preden ga ne postavite fiksno na obdelovanec. Ce pnevmatsko orodje nima stika z obdelovancem, se lahko zabijalni predmet odbije od pritrdilnega mesta in preobremeni pnevmatsko orodje.
Pri nastavljenem sprozilnem sintemu, Sprozitev kontakta" ne smete delati na letvah ali ogrodju. Se posebej se ne smete premikali preko ogrodja, stopnic, letev ali letvam podobnih konstrukcij in na taksen način preiti od energa zabijalnega mesta k drugemu, zapirati zabojev all lop ali transportnih varoval npr. na vozillih all vagonih. Pri tem sprozilnem sintemu se vsakić, ko pomotoma nastavite pnevmatsko orodje in je sprozilno varovalo vtisnjeno, izstreli zabijalni predmet. To lahko povzroci poskodbe.
Pazite na pogoje na delovnem mestu. Zabijalni predmeti bi morda lahko prebili tanke obdelovance ali pa spodrseli z obdelovanca ob delu na kotih in robovih in pri tem ogrozili ljudi.
Ce se zabijalni predmet zatakne v
pnevmatskem orodju, morate prekiniti
oskrbo zrakom. Ce pnevmatsko orodje
ostane prikljuceno, bi ga lahko pri odstranitvi
zatakjenega predmeta pomotoma aktivirali.
Bodite previdni pri odstranitvi zataknjenga zabijalnegaa predmeta. Sistem je lahko napet in zabijalni predmet se bi lahko 2 vso silo izstrelil, medtem ko vi poskusate odstraniti zataknitev.
280 | Slovensko
Pnevmatskega orodja ne uporabljaje za pritrditev elektrichnih vodnikov. Naprava ni primerna za instalacijo elektrichnih vodnikov, saj lahko poskoduje izolacijo elektrichnih kablov in tako povzroci elektrichni udar in nevarosti pozara.
Kot vir energije za pnevatsko orodje nikoli ne uporabljalekiska al gorljivih plinov. Gorljivi plini so nevarni in bi lahko povzroci ili eksplozijo pnevatskega orodja.
Za iskanje skritih oskrbovalnih vodov uporabljaje ustrezne iskalne naprave oziroma se o tem pozanimajte pri lokalmem podjetju za oskrbo z elektriko, plinom in vodo. Stik z vodi, ki so pod napetostjo, lahko povzroci pozar ali elektrici udar. Poškodbe plinskega voda so lahko vzrok za eksplozijo, vdor v vodovodno omrežje pa ima za posledico materialno škodo.
Pnevmatsko orodje smete prikljuclti le na napeljavo, kjer se maksimalni dovoljeni tlak pnevmatskega orodja ne sme vecot 10% prekoračiti, pri visjem tlaku morate v tlačno napeljavo vgraditi tlačni regulacijski ventil (reducirni tlačni ventil) s prikljucenim tlačnim omejevalnim ventilom. Previsok tlak povzroci nenormalno delovanje ali zlom tlačnega orodja, kar lahko pozroci poskodbe.
Opis delovanja
Preberite vsa opozorila in napotila. Napake zaradi neupostevanja spodaj navedenih opozoril in napotil lahko povzrocio elektrici udar, pozar in/ali teze telesne poskodbe.
Uporaba v skladu z namenom uporabe
Tlačno orodje je doloceno za povezovalna dela pri krovnih, opaznih opravilih ali namesčanju letev ter pri izdelavi stenskih in stropnih elementov, lesenih fasad, palet, lesenih ograd, protihrupnih zašit in zabojev.
Uporabljati smete le zabijalne predmete (zeblje, sponke ipd.), ki so specificirani v tabeli „Tehnični podatki".
K部件
Ostevilcenje component se nanaša na prikaz pnevmatskega orodja na graficni strani.
1 Schecknik obdelovanca
2 Sprozilno varovalo
3 Globinski omejilo
4 Izstop zraka
5 Ročaj
6 Priključek zraka
7 Pomikalo valgalnika
8 Vlagalnik
9 Preklopnik za sprozilni systemd
10 Sprozilec
11 Ustje
12 Hitra sklopa
13 Dovodna gibka cev
14 Trak z zeblji*
15 Zapiralo valgalnika
16 Zaporni zatic
17 Udarni prebijalnik
18 Drzalo vlagalnika
19 Prijemalo vlagalnika na strelnem kanalu
20 Tirnica vlagalnika
21 Fiksirni vijak
22 Pokrov
23 Klip vzmeti
24 Privijalna rincica za obeşanje pnevatskega orodja
*Prikazan ali opisan pribor ni del standarnega obsega dobave. Celoten pribor je del naşa programa pribora.
Tehnični podatki
| Pnevmatski zebljalnik GSN 90-21 RK | |||
| Professional | GSN 90-34 DK Professional | ||
| Števíka artikla | 3 601 D91 0.. 3 6 0 1 D 9 1 3.. | ||
| Zabijalna sila | |||
| pri 6, 3 bar (91 psi) | Nm 98 96 | ||
| Sprožilni sistemi | |||
| - Posamezna sprožitev z varovalom | ● | ● | |
| - Sprožitev kontakta | ● | ● | |
| Zabijalni predmet | |||
| - Tip | Trak z zeblji | Trak z zeblji | |
| Vezano z umetno maso | Vezano s papirjem | ||
| Okrogla glava | D-glava | ||
| - Dolžina | mm | 50-90 | 50-90 |
| - Premer | mm | 2,8-3,8 | 2,8-3,8 |
| Kot vlagalnika | ° | 2 | 1 |
| maks. kapaciteta vlagalnika | 73 99 | ||
| Motorno olje | |||
| SA E 10, S A E 20 | ml | 0,25-0,5 | 0,25-0,5 |
| Notranji volumen | ml 997 997 | ||
| Nazivni pritisk | bar 4-8 4-8 | ||
| Priključni navoj | " | 3 | / |
| Dovodna gibka cev | |||
| - Maksimalni delovni tlak pri 20 °C | bar | 10 | 10 |
| - Svetlina cevi | " | 3/8 | 3/8 |
| - Maks. dolžina gibke cevi | m | 30 | 30 |
| Poraba zraka pri postopku zabijanja | |||
| pri 6,8 bar (100 psi) | I | 3,02 | 3,02 |
| Mere | |||
| - Višina | mm | 342 | 355 |
| - Širina | mm | 105 | 105 |
| - Dolžina | mm | 542 | 485 |
| Teža po EPTA-Procedure 01/2003 | kg | 3,89 | 3,8 |
Podatki o hrupu/vibracijah
Merilne vredosti hrupa izračunane v skladu z EN 12549.
Z A-ocenjeni nivo hrupa pnevatskega orodja znaša
tipicno: nivo zvočega tlaka 110 dB(A); zvočna moč
hrupa 123 dB(A).Negotovost K=2 dB.
Nosite zašcito sluha!
Skupne vrednosti vibracij (vektorska vsota treh smeri) se
izračunajo v skladu z EN 28662 in EN ISO 8662.
Emisija vrednost vibracij a_h < 2,5m / s ,negotovost
K = 1,5m / s^2
Izjava o skladnosti C
Izjavljamo pod izkljućno odgovornostjo, da proizvod, ki je opisan pod „Tehnici podatki" ustreza naslednjim standardom oz. standardiziranim dokumentom: EN 792 v skladu z dolocili Direktiv 98/37/ES (do 28.12.2009), 2006/42/ES (od 29.12.2009).
Tehnična dokumentacija se nahaja pri: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen
Prikljucek na enoto za oskrbovanje z zrakom (glejte sliko A)
Prepriacjte se, da tlak pnevmatske naprave ni vecji od maksimalno dovoljenega nazivnega tlaka pnevmatskega orodja. Najprej nastavite zračni tlak na spodnjo vrednost priporocenega nazivnega tlaka (glejte „Tehnici podatki").
V primeru dvoma preverite ob vklopljenem pnevmatskem orodju z manometrom pritisk na mestu vstopa zraka.
Ce zeite docei maksimalno mo, morate upostevati razlne vrednosti za dovodno gibko cev 13 (priklucni navoj, maksimalni obratovalni tlak, maksimalna dolzina gibke cevi; gleje "Tehnici podatki").
Dovajani stisnjeni zrak ne sme vsebovati tujih telesc in
vlage, zato da pnevmatsko orodje varujete pred
poskodbo, umazanijo in rjavenjem.
Vse armature, povezovalni vodniki in cevi morajo biti izdelani takto, da ustrezajo pritisku in potrebni količini zraka.
Izogibajte se zožitvam cevi, npr. s stiskanjem, prepogibanjem ali nategovanjem!
Prikljucitev oskrbovalne enote z zrakom na pnevmatsko orodje
- Izpraznite vlagalnik 8. (glejte „Praznenje vlagalnika“, stran 284) Pri delovnih korakih v nadaljevanju se lahko zgodi, da se zabijalni predmet izstreli, ce se zaradi popravila in vzdrrzevanja ali transporte notranji deli prevmatskega orodja ne nahajajo v izhodišcnem položaju.
- Povežite prikljucek zraka 6 z dovodno gibko cevjo 13, ki je opremljena s hitro sklopko 12.
- Preverite brezhibnost delovanja tako, da nastavite tlačno orodje z ustjem 11 ali po potrebi z gumiranim šcitnikom obdelovanca 1 na ostanek lesa ali lesnega materialia in nato ena do dvakrat sprežite orodje.
Polnjenje vlagalnika (glejte sliki B1-B2)
Prekinite oskrbovanje z zrakom, preden se lotite nastavitev aparata ali menjave rezervih delov in preden odlozite pnevmatsko orodje. Ta varnostni ukrep prepreci nameren zagon pnevmatskega orodja.
> Uporablajte le originalni pribor Bosch (glejte
Tehnici podatki). Preciziks dieli tlachnega orodja kot npr. vlagalnik, ustje in strelni kanal so usklajeni na sponke, zeblje in zatic podjetja Bosch. Drugi proizvajalci uporabljado druge kakovosti jekla in dimenzije Uporaba nedovoljenih zabijalnih predmetov lahko poskoduje tlacono orodje in povzrocijo poskodbe.
Tlačno orodje morate med polnjenjem vlagalnika držati tako, da ustje 11 ne bo usmerjeno niti na lastno telo niti na druge ljudi.
- Potegnite pomikalo vlagalnika 7 takodalec nazaj, dokler zadaj ne zaskovi.
Opozorilo: Pomikalo vlagalnika mora biti mogoce brez veče uporabe sile (samo s prsti) potisniti nazaj. Težkohodno pomikalo vlagalnika povzroci, da se zeblji izstrelijo pod napacnim kotom.
- Po potrebi ocistite in namazite pomikalo vlagalnika 7 in se prepričajte, da vlagalnik 8 ni umazan.
Vlozite ustrezni trak zebljev 14. Ne uporabljaje trakov z zeblji, ki imajo manj kot 5 zebljev. Ne vlozite vec kot 2 trakov. Poskrbite, da se glave zebljev ne prekrivajo.
GSN 90-34 DK: Pri tem pnevmatskem orodju prepreci zapora pomikala vlagalnika, da se zadnji zeblji izstrelijo. Pribl. 7 zebljev ostane v vlagalniku.
- Potegnite pomikalo vlagalnika 7 se enkrat v celoti nazaj, da bi sprostili aretiranje.
Vodite pomikalo vlagalnika previdno naprej do dotika traka z zeblji.
Pri tem pazite na to, da se pomikalo vlagalnika potisne preko glave zadnjega zeblja.
Oporzorilo: Ne dovolite, da bi pomikalo vlagalnika nenadzorovano skocilo nazaj. Pomikalo vlagalnika se bi lahko pri tem poskodovalo in obstaja nevarnost, da si prisicipnite prste.
Obratovanje
Sprožilni systemd
Pnevmatsko orodje lahko deluje z dvema razlicnama sprozilnamaSYSTEMA:
-Posamezna sprozitev z varovalom
Pri tem sprozilnem sintemu mora najprej sprozilno varovalo 2 fiksno nasesti na obdelovanec. Zabijalni predmet se sele takrat izstrelli, ko pritisnite sprozilec 10.
Nato Iahko sprozite nadaljne postopke zabijanja samo,
ce ste predtem sprozilec in sprozilno varovalo
prestavili v izhodišni polojaz.
Sprozitev kontakta
Pri tem sprozilinem sistemu morate najprej pritisniti sprozilec 10. Zabijalni predmet se izstreli samo tedaj, ce ste pri pritisjenem sprozilcu namestili sprozilno varovalo 2 fiksno na obdelovanec.
Tako dosezete visjo delovno hitrost.
Sprozilni systemd nastavite s preklopnikom 9.
Zagon
Prekinite oskrbovanje z zrakom, preden se lotite nastavitev aparata ali menjave rezervinh delov in preden odlozite pnevmatsko orodje. Ta varnostni ukrep prepreci nameren zagon pnevmatskega orodja.
Delosposameznosprozitvijo (glejteslikoC)
Pritisnite preklopnik 9v smer navznoter in ga istocasno obrnite v spodnji položaj, dokler ponovno ne zaskovi.
Nastavljen je sprozilni system posameznasprozitev
-
Ponovno spustite preklopnik 9.
-
Namestite ustje 11 ali po potrebi gumiran šcitnik obdelovanca 1 trdno na obdelovanec, dokler se sprožilno varovalo 2 v celoti vtisne.
-
Nato za kratek Čas pritisnite sprozilec 10 in ga nato spet spustite. Pri tem izstrelite zebelj.
Pustite, da pnevmatsko orodje odskovi z obdelovanca.
-Za naslednji postopek zabijanja dvignite pnevmatsko orodje v celoti z obdelovanca in ga na naslednjem zejenem mestu ponovno trdno nastavite.
Deloskontaktnosprozitvijo (gleje sliko D)
- Pritisnite preklopnik 9 v smer navznoter in ga istocasno obrnite v zgornji položaj, dokler ponovno ne zaskovi.
Nastavljen je sprožilni system „kontaktna sprožitev".
- Ponovno spustite preklopnik 9.
- Pritisnite sprozilec 10 in ga drzite pritsinjenega.
- Namestite ustje 11 ali po potrebi gumiran sčitnik obdelovanca 1 trdno na obdelovanec, dokler se sprožilno varovalo 2 v celoti vtisne. Pri tem izstrelite Žebelj.
Pustite, da pnevmatsko orodje odkoci z obdelovanca.
-Za naslednji postopek zabijanja dvignite pnevmatsko orodje v celoti z obdelovanca in ga na naslednjem zejenem mestu ponovno trdno nastavite. - Premikajte pnevatsko orodje enakomerno z dvigom in ponovno postavitvivo preko obdelovanca. Zebelj se izstreli vsakič, ko pnevatsko orodje naleže in je sprozilno varovalo vtisnjeno.
- Ko ste zabili Željeno stevilo Žebljev, takoj spustite sprozilec 10.
Navodila za delo
Prekinite oskrbovanje z zrakom, preden se lotite nastavitev aparata ali menjave rezervinh delov in preden odlozite pnevmatsko orodje. Ta varnostni ukrep prepreci nameren zagon pnevmatskega orodja.
Pred vsakim pricetkom dela preverite brezhibnost delovanja varnostni in sprozilnih naprav ter trdnost naseda vseh vijakov in matic.
Loite okvarjeno pnevmatsko orodje ali orodje, ki ne deluje brezhibno takoj od dovoda zraka in kontaktirajte pooblasceno servisno delavnico podjetja Bosch.
Ne izvajaje manipulacij na pnevatskem orodju, ki bi bili proti predpisom. Ne demontiraje ali blokirajte delov pnevatskega orodja, kot nthr. sprozilnegarvovala.
Ne izvajaje,zasilnih popravil" z neprimernimi sredstvi. Pnevmatsko orodje morate redno in strokovno vzdkrzevati (glejte, Vzdkrzevanje in cischenje", stran 285).
284 | Slovensko
Izognite se vsaki slabitvi in poskodbi pnevmatskega orodja, npr.:
- udarcem ali vgraviranju,
- predelavam, ki jih proizvajalec ne dovoljuje,
-vodenju ob sablonah, ki so izdelane iz trdega materiala, npr. jekla, - padcem na tla ali potiskanju preko tal,
- zlorabi kot kladivo,
- vsem vrstam sile.
Prepričajte se, da se nahajate pod ali za obdelovancem. Ne streljajte Žebljev v stene, stropove ali tla, ce se za njim nahajajo osebe. Žeblji bi lahko prebili obdelovanec in nekoga poskodovali.
Ne streljaje zebljev v ze izstreljen zebelj. Pri tem bi se lahko zebelj preoblikoval, zeblji bi se lahko zataknili ali pa bi se pnevmatsko orodje lahko nekontrolirano premikalo.
Ce tlačno orodje uporabljate pod mrzlimi okoljskimi pogoji, se zeblji bolj počasi jabijo kot obicajno. Potem, ko se pnevmatsko orodje med delom segreje, je ponovno mogoce delovanje z normalno delovno hitrostjo.
Izogibajte se praznih strelov, ki pospejsijo obrabo prebijala.
Pri daljshim premorih dela ali ob koncu dela locite pnevmatsko orodje od dovoda zraka in po moznosti izpraznite vlagalnik.
Praznjenje vlagalnika
- Potegnite pomikalo vlagalnika 7 takodalec nazaj, dokler zadaj ne zaskovi.
- Snemite trak z zeblji 14.
Vrzite vstran trakove z zeblji, ki imajo manj kot 5 zebljev.
- Potegnite pomikalo vlagalnika 7 še enkrat v celoti nazaj, da bi sprostili aretiranje.
Vodite pomikalo vlagalnika previdno naprej do dotika začetka vlagalnika.
Opozorlio: Ne dovolite, da bi pomikalo vlagalnika nenadzorovano skocilo nazaj. Pomikalo vlagalnika se bi lahko pri tem poskodovalo in obstaja nevarnost, da si prisicipnite prste.
Nastavitev globinskega omejila (gleje sliko E)
Globino zabijanja zebljev lahko nastavite z globinskim omejilom 3.
- Izpraznite vlagalnik 8.
(glejteprazjenjevlagalnika",stran 284)
-Za zmanjsanje globine zabijanjazasukajte globinski omejilo v smeri urnega kazalca.
ali
Za povecanje globine zabijanjazasukajte globinski omejilo proti smeri urnega kazalca.
- Ponovno napolnite vlagalnik.
(glejtepolnjenvevlagalnika",stran282)
- Preverite novo globino zabijanja na testnem obdelovancu.
Po potrebi ponovite delovne korake.
Kaj storiti, da sprostite zataknitev (gleje slike F1-F3)
Posamezni Žeblji se lahko zataknejo v strelnem kanalu. Če se bi to večkrat zgodilo, kontaktirajte pooblascen servis podjetja Bosch.
- Izpraznite valgalnik 8.
(glejt, Praznenje vlagalnika", stran 284) - Odpritazapiralo vlagalnika 15.
- Potegnite vlagalnik 8 vstran od ohiša takto dalec, da zdrsi z zapornega zatica 16.
Tako se razkriere zataknjeni zebelj v strelnem kanalu.
Ostranite zatakjen zebelj. Po potrebi za to uporabite klesce. - Ce je udarni prebijalnik 17 izprozen, ga potisnite z namazanim izvijaem ali z drugim namazanim predmetom ponovno nazaj v bat.
- Strelni kanal namazite z 2 -3 kapljami motornega olja (SAE 10 ali SAE 20).
- Ponovno vstavite vlagalnik 8:
Po potrebi odprite zapiralo vlagalnika 15. Namestite
zaporni zatic 16 v zarezo drzala vlagalnika 18.
Naravnajte vlagalnik na prijemalih vlagalnika 19 in potisnite vlagalnik v celoti naprej. Zataknite vlagalnik takto, da obrnite zapiralo vlagalnika 15 do konca navzgor.
-Ponovno napolnite vlagalnik. glejte,Polnjenje vlagalnika",stran 282)
Menjava tirnice vlagalnika (gleje sliko G)
Tirnice vlagalnika 20 se lahko po daljshi uporabi
pnevmatskega orodja obrabijo.
Zamenjalte okvarjene tirnice vlagalnika.
-Izpraznite vlagalnik 8. glejte, Prazjenje vlagalnika", stran 284)
Sprostite fiksirni vijak 21 (3 mm) s prilozenim notranjim sestrobim kljuem.
- PotegnitePokrov22izvlagalnika8.
Pustite, da okvarjene tirnice vlagalnika 20 spelzijo iz vlagalnika.
- Potisnite nove tirnice vlagalnika v vlagalnik.
- Ponovno vstavitePokrov 22 v vlagalnik in zategnite fiksirni vijak 21.
Menjava ščitnika obdelovanca (gleje sliko H)
Scitnik obdelovanca 1 na koncu sprozilnega varovala 2 sciti obdelovanec takodolgo, dokler je pnevmatsko orodje za postopek zabljanja pravilno namesceno.
Scitnik obdelovanca lahko odstranite in nadomestite.
- Odstranite klip vzmeti 23 in potegnite šcitnik obdelovanca s strožilnega varovala 2.
-Potisnite nov sicutnik obdelovanca preko cepasprozilnegarvovalainponovnnamestiteklipvzmeti.
Stacionarna uporaba pnevmatskega orodja (glejte sliko I)
Za stacionarno uporabo lahko pnevmatsko orodje pritrdite na vzmet.
V ta namen potrebujete privijalno rincico 24.
- S prilożem notranjim sestrobnim kljucem odstranite zadnji vijak izpustnegaPokrova.
Zategnite rincico 24 trdnov izpustniPokrov.
- Obesite rincico v kavelj vzmeti.
Transport in skladischenje
Pri transportiranju morate lociti pnevmatsko orodje od oskrbe z zrakom, se posebej ce uporabljate letve ali se premikate naprej z neobicajno drzo telesa.
Na delovnem mestu morate nositi pnevmatsko orodje le z rocajem 5 in ne z aktiviranim sprozilcem 10.
Vzdrževanje in servisiranje
Vzdrzevanje in cischenje
Prekinite oskrbovanje z zrakom, preden se lotite nastavitev aparata ali menjave rezervin delov in preden odlozite pnevmatsko orodje. Ta varnostni ukrep prepreci nameren zagon pnevmatskega orodja.
Cpe nprevatsko orodje kljub skrbnemu postopku izdelave in preizkusanja naenkrat ne dela, ga morate dati v popravilo pooblasceni servisi delavnici za Boscheva elektrica orodja.
V primeru vseh dodatnih vprasanj in pri narocanju nadomestnih delov brezpogojno navedite 10-mestno stevilko articla, ki je navedena na tipski plošćici pnevmatskega orodja.
Vzdrzevalna dela in popravila prepustite samo
strokovno usposobljenemu osebju. Tako boste zagotovili, da bo ohranjena pnevatskega orodja.
Pooblascena servisna delavnica za Boscheve izdelke opravlja ta dela hitro in zanesljivo.
Mazanje pnevmatskega orodja (glejte sliko J)
Ce pnevmatsko orodje ni prikljuceno na vzdhrzevalno enoto, ga morate v rednih razmakih namazati:
pri enostavni uporabi 1xdnevno.
pri zahtevni uporabi 2x dnevno.
Dajte 23 kapljice maziva na prikljucek zraka 6. Ne uporabite prevecmaziva, saj se nabira v pnevatskem orodju in ponovno oddaja preko izstopa zraka 4.
Uporabljajte letista maziva,ki jih priporoca Bosch.
Mineralno motorno olje SAE 10 (za uporabo pri zelo hladnih okoljsikh pogojih)
Mineralno motorno olje SAE 20
Maziva in cistilna sredstva odlagaje na okolju prijazen način. Upostevajte zakonske predpise.
Načrt vzdřevanja
Izstop zraka 4, sprožilno varovalo 2 in sprožilec 10 morajo biti vedno Čisti in brez tujkov (prah, ostruzki, pesek, ipd).
Ocistite pnevmatsko orodje v rednih razmakih s pomocjo stisnjenga zraka.
Ocistite vlagalnik 8. Odstranite ostruzke umetne mase ali lesa, ki se lahko med delom naberejo v vlagalniku.
| Ukrep Utemeljitev Izvedba | ||
| Dnevno Čišćenje filtra odpadnega zraka. | Prepreči nabiranje nečistоće in vlage v pnevmatskem orodju. | - Odprte izpustni ventil. |
| Dajalec maziva mora biti vedno napoljen. | Poskrbi za mazanje pnevmatskega orodja. | - Napolnite dajalec maziva s priporočenimi mazivi. (gleje „Mazanje pnevmatskega orodja“, stran 285) |
| Čišćenje vlagalnika 8 in pomikala vlagalnika 7. | Prepreči zataknitev Žeblja. | - Dnevno izprijahte mehanizem vlagalnika/pomikala vlagalnika s stisjenim zrakom. |
| Zagotoviti pravilno delovanje sprožilnegа varovala 2. | Podpira vašo varnost pri delu in učinkovito uporabo pnevmatskega orodja. | - Dnevno izprijahte mehanizem sprožilnegа varovala s stisjenim zrakom. |
| Mazanje pnevmatskega orodja. | Zmanjša obrabo pnevmatskega orodja. | - Dajte 2 3 kapljice maziva na priključek zraka 6. (gleje „Mazanje pnevmatskega orodja“, stran 285) |
| Praznenje kompresorja. Prepreči nabiranje nečistоće in vlage v pnevmatskem orodju. | - Odprte izpustni ventil zbiralnika kompresorja. | |
Odpravamotenj
Problem Vzrok Pomoč
| Pnevmatsko orodje je priapravljeno za delovanje, ampakŽeblji se ne izstrelijo. | Žebelj se je zataknil v strelnem kanalu. | -Sprostite zataknitev.(glejte „Kaj storiti, da sprostite zataknitev“, stran 284) |
| Pomikalo vlagalnika 7 je okvarjeno. | -Po potrebi očistite in namežite pomikalo vlagalnika 7 in se prepričajte, da vlagalnik 8 ni umazan. | |
| Vzmet pomikala vlagalnika je prešibka ali okvarjena. | -Kontaktirajte pooblašćen servis podjetja Bosch.Tam vam naj del zamenjajo. | |
| Uporabljeni zabijalni predmeti niso dovoljeni. | -Uporabljajte le originalni pribor.Uporabljati smete le zabijalne predmete (žeblje, sponke ipd.), ki so specificirani v tabeli „Tehnični podatki". | |
| Vlagalnik 8 je prazen. | -Ponovno napolnite vlagalnik.(glejte „Poljenje vlagalnika“, stran 282) |
Problem Vzrok Pomoc
| Žeblji se izstrelijo le zelo počasi in s premajhnim tlakom. | Nazivni tlak oskrbe s stisnjenim zrakom je prenizek. | - Povečajte dovod stisjenega zraka. Ne smete prekoračiti 8 bar. |
| Udarni prebijalnik je okvarjen. | - Uporabljale te tista maziva, ki jih pri poroča Bosch.(gleje „Mazanje pnevatskega orodja“, stran 285) | |
| Tesnilni obroč bata je obrabljen ali poškodovan. | - Kontaktirajte pooblašćen servis podjetja Bosch.Tam vam naj del zamenjao. | |
| Blažilnik je obrabljen. - Kontaktirajte pooblašćen servis podjetja Bosch.Tam vam naj del zamenjao. | ||
| Dolžina in premer gibke cevi za dovod zraka 13 ne ustrezata navedbam za to pnevatsko orodje. | - Uporabite gibko cev za dovod zraka s pravilnimi dimenzijami.(gleje „Tehnični podatki“, stran 281) | |
| Gibka cev za dovod zraka 13 je zapognjena. | - Odstranite zapognjeni del z gibke cevi za dovod zraka. | |
| Žeblji se pregloboko vstrelijo. | Nazivni tlak oskrbe s stisnjenim zrakom je previsok. | - Zmanjsajte dovod stisjenega zraka. Pri tem ne smete iti pod 4 bar. |
| Globinski omejilo je prenizko nestavljeno. | - Nastavite globinski omejilo na Željeno globino.(gleje „Nastavitev globinskega omejila“, stran 284) | |
| Blažilnik je obrabljen. - Kontaktirajte pooblašćen servis podjetja Bosch.Tam vam naj del zamenjao. | ||
| Žeblji se premalo globoko vstrelijo. | Nazivni tlak oskrbe s stisnjenim zrakom je prenizek. | - Povečajte dovod stisjenega zraka. Ne smete prekoračiti 8 bar. |
| Globinski omejilo je previsoko nestavljeno. | - Nastavite globinski omejilo na Željeno globino.(gleje „Nastavitev globinskega omejila“, stran 284) | |
| Dolžina in premer gibke cevi za dovod zraka 13 ne ustrezata navedbam za to pnevatsko orodje. | - Uporabite gibko cev za dovod zraka s pravilnimi dimenzijami.(gleje „Tehnični podatki“, stran 281) | |
| Gibka cev za dovod zeroska 13 je zapognjena. | - Odstranite zapognjeni del z gibke cevi za dovod zeroska. | |
288 | Slovensko
Problem Vzrok Pomoc
| Pnevmatsko orodje preskovižeblje ali ima prevelik pomik takta. | Uporabljeni zabijalni predmeti niso dovoljeni. | - Uporabljate le originalni pribor. Uporablji smete le zabijalne predmete (žeblje, sponke ipd.), ki so specificirani v tabeli „Tehnični podatki". |
| Nepravilno delovanje vlagalnika 8. | - Po potrebi očistite in namazite pomikalo vlagalnika 7 in se prepričajte, da vlagalnik 8 ni umazan. | |
| Vzmet pomikala vlagalnika je prešibka ali okvarjena. | - Kontaktiraje pooblašćen servis podjetja Bosch. Tam vam naj del zamenjago. | |
| Tesnilni obroć bata je obrabljen ali poškodovan. | - Kontaktiraje pooblašćen servis podjetja Bosch. Tam vam naj del zamenjago. | |
| Žeblji se pogostokrat zataknejo v strelnem kanalu. | Uporabljeni zabijalni predmeti niso dovoljeni. | - Uporabljate le originalni pribor. Uporablji smete le zabijalne predmete (žeblje, sponke ipd.), ki so specificirani v tabeli „Tehnični podatki". |
| - Kontaktiraje pooblašćen servis podjetja Bosch. | ||
| Zabiti Žeblji so ukrivljeni. | Udarni prebijalnik je okvarjen. | - Kontaktiraje pooblašćen servis podjetja Bosch. Tam vam naj del zamenjago. |
| V primerjavi z delom z normalno delovno hitrostjo se pri hitri delovni hitrosti Žeblji ne zabijevo dovolj globoko. | Premajhni svetli premer dovoda zraka. | - Uporabite gibko cev za dovod zraka s pravilnimi dimenzijami. (gleje „Tehnični podatki“, stran 281) |
| Kompresor ni priteren za hitre hitrosti pri delu. | - Uporabljate kompresor, ki je dovljdimenziran za število priključenih pnevmatskih orodij in delovno hitrost. |
Pribor
O celotnem priboro za ohranitev kakovosti se lahko informirate v omrežju pod www.bosch-pt.com ali pri vašem strokovnem trgovcu.
Servis in svetovanje
Servis vam bo dal odgovore na vaša vprasnja glede popravila in vzdřevanja izdelka ter nadomestnih delov. Prikaze razstavljenega stanja in informacije glede nadomestnih delov se nahajao tudi na internetnem naslovu:
www.bosch-pt.com
Skupina svetovalcev podjetja Bosch vam bo z veseljem na voljo pri vpraSanjih glede nakupa, uporabe in nastavitve izdelka in pribora.
Slovensko
Top Service d.o.o.
Celovska 172
1000 Ljubljana
Tel.: +386 (01) 5194 225
Tel.: +386 (01) 5194 205
Fax:+386(01)5193407
Odlaganje
Pnevmatsko orodje, pribor in embalazo je treba dostavit i v okolju prijazno ponovno predelavo.
Ce vase pnevmatsko orodje ni vec uporabno, ga oddajte v reciklirni center oziroma trgovcu ali pooblaseni servisni delavnici.
Pridržujemo si pravico do spremb.
Upute za sigurnost
Opé upute za sigurnost za pneumatske alate
AUPOZORENJE Procitajte i pridrzavajte se svih uputa za
sigurnost. Rezultat nepridržavanja
