MANUAL DE USUARIO 6436 SOLO

1.2 Explicación de símbolos y palabras

de señalización ..................................114 2 Descripción del producto ......................... 114

2.1 Uso previsto ....................................... 114

2.2 Posible uso indebido previsible.......... 115

2.3 Riesgos residuales............................. 115

2.4 Dispositivos de seguridad y protec-

ción..................................................... 115

2.5 Símbolos en el aparato ...................... 115

2.6 Volumen de suministro....................... 117

2.7 Vista general del producto (01) .......... 117

3 Instrucciones de seguridad...................... 117

3.1 Advertencias de seguridad para mo-

tosierras .............................................118

3.2 Causas y prevención de un contra-

golpe ..................................................118

3.3 Indicaciones de seguridad para el

3.3.2 Tiempos de funcionamiento ........ 119

3.3.3 Trabajo con la motosierra............ 119

3.3.4 Exposición a vibraciones ............. 120

3.3.5 Exposición al ruido ...................... 121

3.3.6 Manipulación de la gasolina y el

aceite ........................................... 121

3.3.7 Seguridad de personas, anima-

les y objetos................................. 121 4 Montaje .................................................... 122

4.1 Montaje de la guía y de la cadena

5.1.1 Mezclar el combustible ................ 123

5.4 Comprobación de la tensión de la ca-

dena (06, 08)...................................... 125

5.5 Comprobación del freno de cadena

6.2 Después de finalizar el trabajo ...........126

6.3 Pasar del modo normal/verano al

modo invierno (29)..............................127 7 Proceso y técnica de trabajo.....................127

7.4 Tronzado del árbol (17, 18, 19) ..........129

7.5 Corte de madera aserrada .................130

8 Mantenimiento y limpieza..........................130

8.1 Montaje y desmontaje de la tapa del

8.3 Comprobación y sustitución de la bu-

8.5 Afilado de la cadena de sierra (24).....132

8.6 Comprobación de la lubricación de la

cadena (26) ........................................132

8.7 Ajuste de la lubricación de la cadena

(28) .....................................................133

8.8 Compruebe que la cadena está para-

da a ralentí..........................................133

8.9 Ajuste el número de revoluciones a

ralentí en el carburador ......................133

8.10 Tabla de mantenimiento de la cade-

La versión original de este manual de instruc- ciones está en alemán. Todas las demás ver- siones en otros idiomas son traducciones de la versión original.

Conserve siempre este manual de instruccio- nes para poderlo leerlo en caso de que nece- site consultar información sobre el aparato.

Entregue el aparato a otra persona siempre adjuntando el manual de instrucciones.

Lea y tenga en cuenta las indicaciones de seguridad y advertencias de este manual de instrucciones.

1.1 Símbolos de la portada

Símbolo Significado Antes de ponerlo en marcha, es im- prescindible leer atentamente este manual de instrucciones. Esto es esencial para un trabajo seguro y un manejo sin problemas. Manual de instrucciones No opere el aparato a gasolina cer- ca de llamas abiertas o fuentes de calor.

1.2 Explicación de símbolos y palabras de

señalización ¡PELIGRO! Indica una situación de peligro inminen- te que, en caso de no evitarse, produce lesiones graves o la muerte. ¡ADVERTENCIA! Indica una situación de peligro potencial que, en caso de no evitarse, podría pro- ducir lesiones graves o la muerte. ¡PRECAUCIÓN! Indica una situación de peligro potencial que, en caso de no evitarse, podría pro- ducir lesiones de leves a moderadas. ¡ATENCIÓN! Indica una situación que, en caso de no evitarse, podría producir daños materia- les. NOTA Indicaciones especiales para una mejor comprensión y manejo.

2 DESCRIPCIÓN DEL PRODUCTO

El presente manual de instrucciones describe una motosierra manual que funciona con motor de gasolina.

La motosierra se ha diseñado exclusivamente para su uso en jardines. Dentro de este entorno, la motosierra se puede utilizar para serrar made- ra, por ejemplo:

cortar troncos de árboles

cortar madera escuadrada

cortar ramas por longitud de corte La motosierra solo se puede utilizar para trabajar madera al aire libre. Durante el uso es necesario llevar un equipo de protección personal adecua- do. Quedan excluidos expresamente otros usos, por ejemplo, la poda de árboles profesional den- tro de un árbol. El usuario se responsabilizará de los daños causados por un uso erróneo. Sola- mente se pueden utilizar las combinaciones de espada y cadenas especificadas en el manual de instrucciones. Cualquier otro uso distinto del aquí descrito se considera no conforme a lo previsto. La motosierra no debe utilizarse en un entorno industrial.2500096_b 115 Descripción del producto ¡PRECAUCIÓN! Peligro de lesiones por un uso no adecuado del aparato. Si corta madera con la motosierra y la madera presenta cuerpos extraños u otros materiales, podrían producirse le- siones como consecuencia.

Emplee la motosierra únicamente en operaciones sencillas de serrar ma- dera.

Examine si hay cuerpos extraños en la madera antes de serrar, como, por ejemplo, clavos, tornillos o he- rrajes.

2.2 Posible uso indebido previsible

No sierre ramas que se encuentran directa- mente o formando un ángulo agudo sobre el usuario u otras personas.

No utilice el aparato en entornos con riesgo de explosión.

2.3 Riesgos residuales

Aunque el aparato se utilice correctamente siem- pre existe un cierto riesgo residual que no puede excluirse por completo. Debido al tipo y diseño del aparato no deben excluirse los siguientes pe- ligros:

Contacto con los dientes exteriores de la ca- dena (peligro de corte).

Acceso a la cadena en rotación (peligro de corte).

Movimiento repentino e inesperado de la es- pada (peligro de corte).

Desprendimiento de piezas de la cadena (pe- ligro de corte y de lesiones).

Desprendimiento de piezas de la madera en la que se trabaja.

Inhalación de serrín.

Emisiones del motor de gasolina.

Lesión auditiva si se trabaja sin llevar protec- ción para los oídos.

2.4 Dispositivos de seguridad y protección

¡ADVERTENCIA! Peligro de lesiones graves si se mani- pulan los dispositivos de seguridad y protección Durante la utilización de la motosierra se podrían producir lesiones graves si se han manipulado los dispositivos de se- guridad y protección.

Nunca anule los dispositivos de se- guridad y protección.

Utilice la motosierra únicamente si todos los dispositivos de seguridad y protección funcionan correctamente. Cubierta de protección y guía Antes del transporte debe colocarse la cubierta de protección en la guía y en la sierra de cadena para evitar daños a personas y objetos. Freno de cadena En caso de contragolpe, la protección de manos activa el freno de cadena deteniendo inmediata- mente la cadena en movimiento. Tecla de bloqueo de seguridad El acelerador puede pulsarse una vez que se ha- ya presionado la tecla de bloqueo de seguridad.

2.5 Símbolos en el aparato

Símbolo Significado Prestar especial atención durante el manejo. ¡Peligro de contragolpe! No utilice la motosierra con una so- la mano. Utilizar casco de protección, protec- ción para los oídos y protección pa- ra los ojos. Utilice guantes de protección.ES 116 6436 | 6442 Descripción del producto Símbolo Significado Utilizar calzado resistente. Lea el manual de instrucciones an- tes de la puesta en funcionamiento. Utilice la motosierra siempre con ambas manos. Depósito para mezcla de gasolina y aceite Mando dispositivo de cebado Sol: modo normal/verano Copo de nieve: modo invierno Para un funcionamiento y el mantenimiento se- guros, los símbolos están grabados en la máqui- na. Preste atención siempre a estas indicacio- nes. Símbolo Significado Conexión para rellenar la mezcla de combustible Ubicación: en la tapa del depósito Conexión para rellenar aceite para la cadena Ubicación: en la tapa del depósito de aceite Accionar el interruptor del motor; ajustar el interruptor a "O", el motor se desconectará inmediatamente. Ubicación: a la izquierda de la em- puñadura trasera Símbolo Significado Accionar el botón de la válvula de aire Sacando el botón, se cerrará la válvula de aire, metiéndolo, la vál- vula de aire se abrirá. Ubicación: tapa del filtro de aire Ajustar la bomba de aceite Girando la barra con un destornillador en el sentido de la flecha hasta MÁX. el flujo de aceite será más intenso y si se hace hasta MÍN. el flujo será me- nor. Ubicación: parte inferior de la uni- dad de accionamiento El tornillo bajo la marca "H" sirve para ajustar la mezcla con un nú- mero de revoluciones alto. Ubicación: arriba a la izquierda de la empuñadura trasera El tornillo bajo la marca "L" sirve para ajustar la mezcla con un nú- mero de revoluciones bajo. Ubicación: arriba a la izquierda de la empuñadura trasera El tornillo sobre la marca "T" sirve para ajustar el número de revolucio- nes a ralentí. Ubicación: arriba a la izquierda de la empuñadura trasera Indica en qué sentido se suelta (fle- cha blanca) o se acciona (flecha negra) el freno de cadena. Ubicación: parte frontal de la guía Indica en qué dirección está monta- da la cadena. Ubicación: parte frontal de la guía Nivel de ruido garantizado: 113 dB(A)2500096_b 117 Instrucciones de seguridad

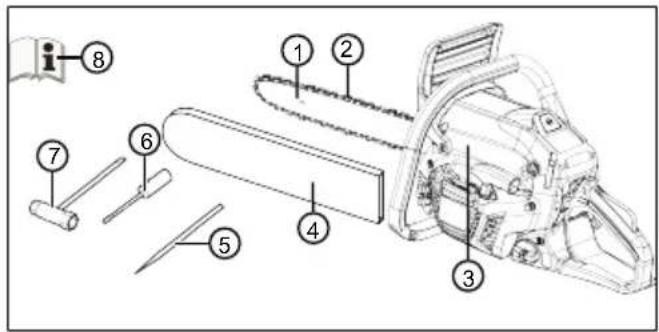

2.6 Volumen de suministro

Tras desembalar el aparato, compruebe que se hayan suministrado todos los componentes.

N.º Componente 1 Guía 2 Cadena de sierra 3 Sierra de cadena de gasolina 4 Cubierta de protección para la guía 5 Lima 6 Destornillador 7 Llave combinada 8 Manual de instrucciones

2.7 Vista general del producto (01)

N.º Componente 1 Guía 2 Cadena de sierra 3 Protección delantera de la mano 4 Asa delantera 5 Tapa del filtro de aire 6 Grapas de sujeción para la tapa del fil- tro de aire. 7 Acelerador 8 Tecla de bloqueo de seguridad 9 Asa trasera 10 Interruptor basculante para desconec- tar el motor, vuelve a su posición ini- cial automáticamente 11 Depósito de combustible 12 Botón giratorio del estárter (para arranque en frío) N.º Componente 13 Tirador de arranque 14 Depósito de aceite 15 Cubierta de protección para la guía 16 Garra de apoyo para árboles 17 Tuercas de fijación para la guía 18 Tornillo de ajuste para el tensor de ca- dena 19 Fijación de guías 20 Bola de cebador 21 Manual de instrucciones

3 INSTRUCCIONES DE SEGURIDAD

Compruebe la presencia de daños en el apa- rato y el buen funcionamiento de este diaria- mente, antes de cada uso y después de una caída u otro incidentes, como, p. ej., golpes fuertes o impactos.

Compruebe la estanqueidad del sistema de combustible y la funcionalidad de los disposi- tivos de seguridad. No siga utilizando bajo ningún concepto aparatos cuyo funciona- miento no sea seguro. En caso de duda con- sulte a su distribuidor.

Cuando trabaje con el aparato, lleve protec- ción auditiva, en especial cuando el tiempo de trabajo diario supere las 2,5 horas. Duran- te el funcionamiento del aparato se generan ruidos fuertes que pueden causar daño audi- tivo al operario.

Lleve guantes de protección anti vibraciones y haga pausas regularmente como medida preventiva contra el síndrome de los dedos blancos. Si se utiliza el aparato durante más tiempo, pueden producirse problemas circu- latorios en las manos debido a la vibración. No se puede establecer una duración de uso exacta. Depende de diferentes factores. Si el aparato de usa de manera continua, preste atención a sus manos y dedos. Acuda a un médico si aparecen síntomas como, p.ej., pérdida de sensibilidad, dolor, picor, reduc- ción de fuerza corporal o cambios en la piel o en el color de la misma.

Nunca opere el motor en estancias cerradas y desconéctelo si se siente mal, mareado o débil al utilizar el aparato. Acuda a un médico inmediatamente. El aparato genera gases deES 118 6436 | 6442 Instrucciones de seguridad escape tóxicos cuando el motor está en mar- cha. Estos gases son invisibles e inodoros.

No opere el aparato cerca de llamas abiertas o fuentes de calor. Los vapores de aceite lu- bricante y gasolina son altamente inflama- bles.

Póngase una mascarilla antipolvo cuando al trabajar con el aparato se forme polvo de se- rrado, vapor o humo. Estos pueden perjudi- car seriamente la salud.

3.1 Advertencias de seguridad para

Mantenga todas las partes del cuerpo le- jos de la cadena dentada mientras esté funcionando la sierra de cadena. Antes de poner en marcha la sierra de cadena, ase- gúrese de que la cadena no esté en con- tacto con nada. Un momento de distracción mientras trabaja con la sierra de cadena pue- de provocar que los vestidos o el cuerpo queden atrapados en la cadena dentada.

La mano derecha deberá agarrar la empu- ñadura trasera y la mano izquierda la em- puñadura delantera. Nunca debe invertir las manos cuando sujete la sierra de cadera, pues aumenta el riesgo de lesiones persona- les.

Utilice gafas de seguridad y protección acústica. Se aconsejan otros dispositivos de protección para la cabeza, las manos, las piernas y los pies. El uso de ropa de protección adecuada reduce los accidentes corporales provocados por la proyección de astillas y un contacto accidental con la sierra dentada.

No use una sierra de cadena en un árbol. Si utiliza la sierra de cadena subido a un ár- bol existe riesgo lesiones.

Mantenga siempre un correcto punto de apoyo del pie y ponga en funcionamiento la sierra de cadena solo cuando se en- cuentre sobre una superficie fija, segura y nivelada. Las superficies resbaladizas o inestables, como las escaleras, pueden pro- vocar la pérdida de equilibrio o de control de la sierra de cadena.

Cuando se corta una rama que está bajo tensión, es necesario prestar atención al riesgo de un contragolpe. Cuando se libera la tensión de las fibras de leña, la rama ten- sada puede golpear al operador y/o provocar la pérdida de control de la sierra de cadena.

Preste mucha atención cuando se cortan matas y arbustos jóvenes. Los materiales finos pueden engancharse en la cadena den- tada y proyectarse en su dirección y/o causar que pierda el equilibrio.

Transporte la sierra de cadena por la em- puñadura delantera cuando esté apagada, manteniéndola lejos de su cuerpo. Cuan- do se transporta o se guarda la sierra de cadena, es necesario poner la cubierta de protección. Manejar la sierra de cadena cui- dadosamente reducirá la probabilidad de contacto fortuito con la cadena dentada en movimiento.

Aténgase a las instrucciones relativas a la lubricación, a la tensión de la cadena y al recambio de accesorios. Una cadena cuya tensión y lubricación no sean correctas pue- de romperse y aumentar el riesgo de contra- golpe.

Mantenga las empuñaduras secas, lim- pias y sin restos de aceite ni grasa. Las empuñaduras grasas y oleosas son resbala- dizas, por lo que provocan la pérdida de con- trol.

Corte sólo leña. No utilice la sierra de ca- dena para usos no previstos. Por ejemplo: no use la sierra de cadena para cortar ma- teriales plásticos, materiales de mampos- tería, materiales de construcción o mate- riales que no sean de madera. El uso de la sierra de cadena para operaciones diferentes de las previstas puede dar origen a situacio- nes de peligro.

3.2 Causas y prevención de un contragolpe

Se puede tener un contragolpe cuando la punta de la guía toca un objeto, o cuando el leño se desvía y atasca la cadena dentada en la sección de corte. El contacto con la punta de la guía puede, en ciertos casos, provocar repentinamente una re- acción en sentido contrario, empujando la guía hacia arriba y hacia el operador. Si la cadena de sierra se atasca en la parte su- perior de la guía, la guía puede moverse rápida- mente hacia atrás en dirección al operador. Cada una de estas reacciones puede causar una pérdida de control de la sierra, provocando gra- ves lesiones personales. No cuente exclusiva- mente con los dispositivos de seguridad integra- dos en la sierra. El usuario de una sierra de ca- dena deberá tomar diferentes precauciones para2500096_b 119 Instrucciones de seguridad eliminar riesgos de accidentes o de heridas du- rante el trabajo de corte. El contragolpe es el resultado de un mal uso o un uso defectuoso de la herramienta. y puede evi- tarse tomando las precauciones apropiadas que se especifican a continuación:

Mantenga la sierra sujeta con ambas ma- nos, con los pulgares y los dedos en las empuñaduras de la sierra de cadena y co- loque su cuerpo y los brazos en una posi- ción que le permita resistir las fuerzas del contragolpe. Las fuerzas del contragolpe pueden ser controladas por el operador si se toman las precauciones adecuadas. Nunca suelte la sierra de cadena.

Mantenga el cuerpo en una posición nor- mal y no corte por encima de la altura del hombro. Esto evitará los contactos involun- tarios con la punta de la guía y permitirá un mejor control de la sierra de cadena en las situaciones imprevistas.

Utilice únicamente las guías de repuesto y las cadenas especificadas por el fabrican- te. Las guías y cadenas de recambio no ade- cuadas pueden dar origen a una rotura de la cadena y/o a contragolpes.

Aténgase a las instrucciones del fabrican- te relativas al afilado y al mantenimiento de la cadena. Una disminución excesiva del nivel de la profundidad puede llevar a un au- mento de los contragolpes.

3.3 Indicaciones de seguridad para el

Tenga en cuenta la normativa de seguridad específica del país, p.ej. de las asociaciones y mutuas profesionales y de las autoridades en materia de seguridad laboral.

Trabaje únicamente con la luz del día o ilumi- nación artificial suficiente.

Tenga el lugar de trabajo despejado de obs- táculos (p.ej., piezas aserradas), ya que existe peligro de tropezar.

El usuario será el responsable de cualquier accidente que ocurra a terceras personas y sus propiedades.

Los jóvenes menores de 16 años y las perso- nas que no hayan leído el presente manual de instrucciones no deben utilizar el aparato.

Si es la primera vez que trabaja con una mo- tosierra: Consulte al vendedor u otra persona especializada cómo se maneja la motosierra, o bien haga un cursillo.

Quien trabaje con la motosierra, debe estar descansado, sano y en buenas condiciones. Quien, por motivos de salud, no deba fatigar- se, debería consultar a un médico si puede trabajar con la motosierra.

Tome medidas de protección contra la tensión por vibraciones. Dependiendo de la herramienta que se utilice, los valores rea- les de la vibración pueden diferir de los indi- cados en los datos técnicos. Tenga en cuen- ta el proceso de trabajo completo, incluso los periodos de tiempo durante los cuales la he- rramienta funciona sin carga o está apagada. Entre las medidas apropiadas se incluyen el mantenimiento y cuidado periódico de la he- rramienta y sus accesorios, mantener las manos calientes, hacer descansos regulares y planificar adecuadamente los procesos de trabajo.

El valor de vibración determina el tiempo máximo de uso y las pausas de trabajo.

3.3.2 Tiempos de funcionamiento

Tenga en cuenta la normativa específica del país acerca de los tiempos de uso de las motosierras. Los tiempos de uso de las motosierras pueden estar limitados por reglamentos de carácter na- cional o local.

3.3.3 Trabajo con la motosierra

¡ADVERTENCIA! Peligro de lesiones graves. Si utiliza una motosierra que no esté completamente montada, la consecuen- cia podrían ser lesiones graves.

No utilice la motosierra si no está to- talmente montada.

Antes de cada uso, inspeccione vi- sualmente que la motosierra esté completa y que no tenga componen- tes dañados o desgastados. Los dis- positivos de protección y seguridad deben funcionar correctamente.

Tenga siempre a mano un botiquín de prime- ros auxilios por si se produce algún acciden- te.

Evite el contacto con objetos metálicos que se encuentren en el suelo o estén conecta- dos mediante un conductor eléctrico.ES 120 6436 | 6442 Instrucciones de seguridad

El equipo de protección individual incluye los siguientes componentes:

Protección auditiva (por ejemplo, auricu- lares protectores), especialmente con jor- nadas laborales de más de 2,5horas

Gafas protectoras o casco con protec- ción para la cara

Pantalones con revestimiento protector contra cortes

Calzado de seguridad con suela antides- lizante, punta de metal y de material anti- corte

No corte con la sierra por encima de la altura del hombro; en caso contrario, no se podrá garantizar un manejo seguro.

Desconecte el motor y coloque la protección de la cadena cuando cambie de ubicación.

Si no se va a utilizar, retire el motor de gaso- lina y coloque la protección de cadena.

Únicamente apoye la sierra en el suelo si es- tá desconectada.

No emplee la motosierra para mover o levan- tar madera.

Solamente el personal cualificado puede cor- tar troncos más gruesos que la longitud de la espada.

Comience a cortar solo si la cadena está en funcionamiento y nunca encienda la motosie- rra con la cadena apoyada sobre el material que va a cortar.

Tenga cuidado de que no caiga al suelo acei- te de la cadena.

No utilice el aparato si llueve, nieva o hay tor- menta.

Nunca ponga fuera de servicio los dispositi- vos de seguridad y protección.

3.3.4 Exposición a vibraciones

¡ADVERTENCIA! Peligro debido a la vibración El valor efectivo de emisión de vibracio- nes al utilizar el aparato puede diferir del valor especificado por el fabricante. An- tes y durante el uso tenga en cuenta los siguientes factores de influencia:

¿El aparato se utiliza conforme al uso previsto?

¿El material se corta o se trabaja de una manera adecuada?

¿El aparato se encuentra en un es- tado de uso correcto?

¿La herramienta de corte está debi- damente afilada y se ha colocado la herramienta de corte adecuada?

¿Se han montado las asas de suje- ción y, en caso necesario, las asas antivibración opcionales, y están fir- memente unidas al aparato?

Opere el aparato únicamente con el número de revoluciones del motor de combustión ne- cesario para llevar a cabo el trabajo en cues- tión. Evite el número de revoluciones máximo para reducir el ruido y las vibraciones.

Si se usa de manera indebida o se lleva a cabo un mal mantenimiento puede aumentar el ruido y las vibraciones del aparato. perjudi- cando la salud. En ese caso, apague inme- diatamente el aparato y llévelo a reparar a un taller del servicio técnico autorizado.

El grado de exposición a vibraciones depen- de del trabajo que se realiza y de cómo se utiliza el aparato. Tenga esto en cuenta y ha- ga las pausas necesarias durante el trabajo. Esto reducirá notablemente la exposición a vibraciones durante todo el período de traba- jo.

El uso prolongado del aparato expone al usuario a vibraciones que podrían causarle problemas de circulación ("dedos blancos"). Para evitar este riesgo lleve guantes y man- tenga las manos calientes. En caso de que se detecte cualquier síntoma de "dedos blan- cos" acuda inmediatamente a un médico. En- tre estos síntomas están: adormecimiento, pérdida de sensibilidad, cosquilleo, picor, do- lor, fuerza debilitada, cambio de color o del estado de la piel. Normalmente, estos sínto- mas afectan a los dedos, las manos o el pul-2500096_b 121 Instrucciones de seguridad so. El peligro aumenta con las bajas tempe- raturas (aprox. por debajo de 10°C).

Realice descansos largos durante su jornada laboral para que pueda recuperarse del ruido y las vibraciones. A la hora de trabajar con equipos que producen fuertes vibraciones or- ganícese el trabajo repartido en varios días.

Si observa una sensación desagradable o al- teraciones en el color de la piel de las manos mientras usa el aparato, interrumpa el trabajo inmediatamente. Haga pausas con duración suficiente. Si no hace suficientes pausas, po- dría llegar a sufrir el síndrome de vibración mano-brazo.

Minimice el riesgo de exposición a vibracio- nes. Cuide el aparato siguiendo las instruc- ciones del manual.

Si utiliza el aparato con frecuencia, póngase en contacto con su distribuidor especializado para adquirir accesorios antivibración (p.ej. empuñaduras).

Determine en un plan de trabajo de qué for- ma puede reducir las vibraciones.

3.3.5 Exposición al ruido

Es inevitable un determinado grado de exposi- ción al ruido con este aparato. Efectúe los traba- jos con mayor nivel de ruido a horas en que esté permitido y sea adecuado. Respete el horario de descanso y limite el trabajo a la duración necesa- ria. Una protección adecuada para los oídos es necesaria para protegerse usted mismo y otras personas cercanas.

3.3.6 Manipulación de la gasolina y el aceite

¡PELIGRO! Peligro de explosión o incendio. Al mezclarse la gasolina con el aire se genera una atmósfera inflamable. Una deflagración, una explosión y un incen- dio podrían producir lesiones graves e incluso la muerte si se manipula el com- bustible de manera indebida.

No fume cerca de la gasolina.

Manipule la gasolina solo al aire li- bre y nunca en estancias cerradas.

Es imprescindible que cumpla las si- guientes normas de conducta.

Transporte y almacene la gasolina y el aceite exclusivamente en recipientes homologados. Asegúrese de que la gasolina y el aceite al- macenados no está al alcance de los niños.

Para reducir el riesgo de contaminación del suelo (protección del medioambiente), ase- gúrese de que al verter gasolina y aceite no se derrame en la tierra. Para repostar, utilice un embudo.

Nunca reposte el aparato en habitaciones ce- rradas. El vapor de la gasolina se acumula a nivel del suelo y podría causar una deflagra- ción e incluso una explosión.

Limpie inmediatamente la gasolina que se haya derramado en el aparato y el suelo. De- je secar la ropa manchada de gasolina en un lugar bien ventilado antes de tirarla. En caso contrario, se podría producir una combustión espontánea.

Si ha derramado gasolina, se han generado vapores de gasolina. Por lo tanto, no arran- que el aparato en el mismo lugar, sino al me- nos a 3m de distancia.

Evite el contacto de la piel con productos de- rivados del petróleo. No inhale los vapores de la gasolina. Use siempre guantes de pro- tección para repostar. Cambie y lave la ropa de protección periódicamente.

Evite cualquier contacto de la gasolina con su ropa. Cámbiese inmediatamente de ropa si se ha manchado de gasolina.

Nunca intente repostar el aparato con el mo- tor caliente o en marcha.

3.3.7 Seguridad de personas, animales y

Utilice el aparato únicamente para aquellos trabajos para los que está previsto. Un uso no previsto puede producir lesiones y daños materiales.

Conecte el aparato únicamente cuando no haya personas ni animales en el área de tra- bajo.

Mantenga una distancia de seguridad con respecto a personas y animales o bien des- conecte el aparato cuando se aproxime a personas y animales.

No dirija el chorro de gases de escape del motor hacia personas ni animales ni hacia productos y objetos explosivos.

Nunca agarre la rejilla de aspiración y venti- lación con el motor en marcha. Las piezas gi- ratorias del aparato podrían provocar lesio- nes.

Apague siempre el aparato cuando no lo esté utilizando, por ejemplo, para cambiar de zo- na de trabajo, realizar trabajos de manteni-ES 122 6436 | 6442 Montaje miento y conservación o para echar la mez- cla de gasolina y aceite.

Apague el aparato inmediatamente en caso de accidente para evitar más lesiones y da- ños materiales.

Nunca opere el aparato con piezas desgasta- das o defectuosas. Las piezas del aparato desgastadas o defectuosas pueden causar lesiones graves.

Guarde el aparato fuera del alcance de los niños. 4 MONTAJE ¡PELIGRO! Peligro de muerte y peligro de lesio- nes muy graves. Peligro de muerte y peligro de lesiones muy graves con el motor encendido.

Efectúe todas las operaciones con el motor apagado. ¡ATENCIÓN! Peligro de daños en el aparato Peligro de daños en el aparato debido a un montaje incorrecto

El desembalaje y el montaje deben ser efectuados sobre una superficie plana y sólida,

con espacio suficiente para el des- plazamiento de la máquina y de los embalajes, sirviéndose siempre de herramientas apropiadas. ¡ATENCIÓN! Peligro de daños al medio ambiente Peligro de daños al medio ambiente de- bido a una eliminación incorrecta.

La eliminación de los embalajes de- be efectuarse según las disposicio- nes locales vigentes. ¡PRECAUCIÓN! Riesgo de lesiones Las partes del aparato afiladas y en mo- vimiento pueden producir lesiones.

Utilice siempre guantes de trabajo resistentes para montar la espada y la cadena.

Preste la máxima atención en el montaje de la espada y de la cade- na para no poner en peligro la segu- ridad y la eficiencia de la máquina; en caso de dudas contacte con su distribuidor. NOTA La máquina se suministra con la espada y la cadena desmontadas y con los de- pósitos de mezcla y de aceite vacíos. Antes del montaje, asegúrese de que no está puesto el freno de cadena. El freno de cadena se libera al tirar de la protección de manos (01/3) en el sentido del asa (01/4).

4.1 Montaje de la guía y de la cadena (02 a

con la llave universal suministrada y retire la protección de piñón (02/2) (02/a).

2. Extraiga el distanciador de plástico (02/3).

Esta pieza solamente sirve para transportar la máquina embalada y no se utilizará más.

3. Coloque la ranura de la guía (03/1) en los

pernos (03/2) (03/a). Deslice la guía en la di- rección de la carcasa de la máquina (03/b).

4. Coloque la cadena (04/1) en el piñón (04/2) y

en la ranura de la guía (04/3) teniendo en cuenta la dirección de marcha. Coloque la cadena sobre la estrella de inversión de la guía (05/a).

5. Vuelva a montar la protección de piñón

(06/1) y gire solamente un poco las tuercas hexagonales (06/2).

6. Saque la guía de la carcasa de la máquina

hasta que la cadena esté ligeramente tensa- da.

7. Gire las dos tuercas hexagonales (06/2) has-

ta que la cadena esté tensa pero se pueda tensar un poco más.

8. Gire el tornillo de ajuste del tensor de cadena

(06/3) hasta obtener la tensión correcta de la cadena (véase capítulo 5.4 "Comprobación2500096_b 123 Puesta en funcionamiento de la tensión de la cadena (06, 08)", pági- na125).

¡ATENCIÓN! Peligro de lesiones auditivas El uso solo de gasolina daña el motor y conlleva la anulación de la garantía.

Use solo carburantes y lubricantes de calidad para mantener las presta- ciones y garantizar la duración de las piezas mecánicas. NOTA La gasolina verde tiende a crear depósi- tos en el contenedor si se conserva du- rante más de 2 meses. Utilice siempre gasolina fresca. Esta máquina está dotada de un motor de dos tiempos que requiere una mezcla compuesta por gasolina y aceite lubrificante. Aceite adecuado Emplee únicamente aceite sintético de alta cali- dad, específico para motores de dos tiempos. Su distribuidor dispone de aceites especialmente de- sarrollados para este tipo de motor, capaz de ga- rantizar una elevada protección. Gasolina adecuada Utilice únicamente gasolina sin plomo con un oc- tanaje mínimo de 90 ROZ.

5.1.1 Mezclar el combustible

¡PELIGRO! Peligro de explosión o incendio. La gasolina y la mezcla son inflamables.

Conserve la gasolina y la mezcla en recipientes homologados para car- burantes, en lugares seguros, lejos de fuentes de calor o llamas libres.

No deje los contenedores al alcance de los niños.

No fume durante la preparación de la mezcla y evite inhalar vapores de gasolina. ¡ATENCIÓN! Peligro de daños en el motor La gasolina pura produce daños y la avería total del motor. En ese caso, no podrá ejercer su derecho a garantía frente al fabricante.

Opere el motor siempre con la rela- ción de mezcla de gasolina y aceite especificada. NOTA La mezcla está sujeta a un proceso con- tinuo de envejecimiento. No prepare cantidades excesivas de mezcla para evitar que se formen depósitos. NOTA Limpie periódicamente los contenedores de la gasolina y de la mezcla para elimi- nar posibles depósitos. En el caso de una mezcla insuficiente aumenta el riesgo de que el pistón suba antes de tiempo de- bido a una mezcla pobre. La garantía también pierde su validez si no se siguen las instruccio- nes para realizar la mezcla de combustible etc. de este manual. En la siguiente tabla encontrará la relación de mezcla correcta con un ejemplo. Relación de mezcla Gasolina Aceite 50:1 (50 partes de combustible y 1 parte de aceite) 5 litros 100 ml

1. Introducir aproximadamente la mitad de la

cantidad de gasolina en un bidón homologa- do.

2. Añadir todo el aceite, según la tabla.

3. Añadir el resto de la gasolina.

4. Cerrar el tapón y agitar enérgicamente.ES

124 6436 | 6442 Puesta en funcionamiento

5.2 Lubricante de la cadena

¡ATENCIÓN! Peligro de lesiones auditivas Utilizar aceite usado para lubricar la ca- dena produce un desgaste prematuro de la guía y de la cadena de la sierra debi- do a la fricción de los elementos metáli- cos que contiene. Además, se perderá la garantía del fabricante.

Nunca utilice aceite usado, utilice únicamente aceite para cadenas de sierra biodegradable. ¡ATENCIÓN! Peligro de daños al medio ambiente Utilizar aceite mineral para lubricar la cadena produce daños graves al medio ambiente.

Nunca utilice aceite mineral, utilice únicamente aceite para cadenas de sierra biodegradable. No use aceite con impurezas para no obstruir el filtro en el depósito y evitar daños irreparables en la bomba de aceite. El uso de un aceite de buena calidad es funda- mental para obtener una lubricación eficaz de los elementos de corte. Por el contrario, un aceite usado o de poca calidad pone en peligro la lubri- cación y reduce la vida útil de la cadena y de la guía. Conviene llenar completamente el depósito de aceite en cada vez llenado de combustible (con un embudo). Dado que la capacidad del depósito de aceite se ha diseñado para que el carburante se agote antes que el aceite, se asegura que la máquina no se opera sin lubricante.

5.3 Llenado de consumibles (07)

¡PELIGRO! Peligro de explosión o incendio. Al mezclarse la gasolina con el aire se genera una atmósfera inflamable. Una deflagración, una explosión y un incen- dio podrían producir lesiones graves e incluso la muerte si se manipula el com- bustible de manera indebida.

No fume cerca de la gasolina.

Manipule la gasolina solo al aire li- bre y nunca en estancias cerradas.

Es imprescindible que cumpla las si- guientes normas de conducta. Llenar combustible

1. Desconectar el motor y deslizar la cubierta

de protección por encima de la cadena.

2. Limpie el tapón del depósito (07/1) y el área

circundante para evitar que entre suciedad en el depósito.

3. Abra el tapón del depósito (07/1) con cuidado

ya que podría haberse generado presión en el interior.

4. Llene combustible con un embudo.

5. Coloque el tapón en el depósito y fijarlo con

6. Limpie el combustible derramado del suelo y

7. Arranque el aparato cuando se hayan disipa-

do los vapores del combustible. Rellenar con aceite de cadena de sierra

1. Desconectar el motor y deslizar la cubierta

de protección por encima de la cadena.

2. Limpie el tapón del depósito de aceite (07/2)

y el área circundante para evitar que entre suciedad en el depósito.

3. Desenrosque el tapón del depósito de aceite

4. Llene aceite para la cadena con un embudo.

5. Coloque el tapón en el depósito de aceite y

fíjelo con tornillos.

6. Limpie las salpicaduras de aceite en el suelo

y en el aparato.2500096_b 125 Funcionamiento

5.4 Comprobación de la tensión de la

cadena (06, 08) ¡PELIGRO! Peligro de muerte y peligro de lesio- nes muy graves. Peligro de muerte y peligro de lesiones muy graves con el motor encendido.

Efectúe todas las operaciones con el motor apagado. La tensión es correcta cuando, levantando la ca- dena por el centro de la guía, no se salen los ele- mentos tensores de la guía (08/1) pero se puede girar la cadena. Tensar la cadena de sierra

1. Suelte las tuercas hexagonales (06/2) de la

protección del piñón (06/1) con la llave uni- versal suministrada.

2. Gire el tornillo de ajuste del tensor de cadena

(06/3) hasta obtener la tensión correcta de la cadena.

3. Apriete las tuercas hexagonales (06/2).

5.5 Comprobación del freno de cadena (09)

¡ADVERTENCIA! Peligro de muerte y peligro de lesio- nes muy graves debido a un freno de cadena defectuoso Si el freno de la cadena no funciona, pueden producirse lesiones muy graves e incluso la muerte del usuario en caso de un contragolpe (rebote) con la cade- na de la sierra en marcha, por ejemplo.

Antes de empezar cada trabajo compruebe el freno de la cadena.

No encienda la sierra de cadena si el freno está defectuoso. En ese ca- so, encargue la comprobación de la sierra de cadena a un taller de servi- cio técnico. El aparato está provisto de un sistema de freno de seguridad (freno de cadena). El freno de cadena es un dispositivo desarrollado para detener inmediatamente el movimiento de la cadena cuando esta experimente un contragolpe. Normalmente el freno de cadena se activa auto- máticamente por la inercia. Para el control, este freno también puede accio- narse manualmente.

1. Arranque el motor y sujete el aparato por am-

2. Accione la tecla de bloqueo de seguridad

(01/8) y el acelerador (01/7) para detener la cadena en movimiento. Luego, empuje hacia delante la protección de manos (09/1) con la palma de la mano (09/a); la cadena debe de- tenerse inmediatamente.

3. Cuando la cadena se haya parado, suelte de

inmediato la tecla de bloqueo de seguridad y, a continuación, el acelerador.

4. Desconecte el motor.

5. Para soltar el freno de cadena, tire hacia

atrás de la protección de manos (09/b) 6 FUNCIONAMIENTO

Tenga en cuenta las disposiciones específi- cas del país sobre horarios de operación.

Sujete firmemente el mango posterior con la mano derecha y el mango del estribo con la mano izquierda.

No suelte los mangos mientras el motor esté en marcha.

está bajo la influencia de alcohol, drogas o medicamentos

6.1 Encender y apagar el motor

¡ADVERTENCIA! Peligro de explosión o incendio. Al mezclarse la gasolina con el aire se genera una atmósfera inflamable. Una deflagración, una explosión y un incen- dio podrían producir lesiones graves e incluso la muerte si se manipula el com- bustible de manera indebida.

Arranque el motor al menos a 3 me- tros de distancia del lugar en el que se ha efectuado la operación de lle- nado.ES 126 6436 | 6442 Funcionamiento

6.1.1 Arrancar el motor (10, 11)

¡PRECAUCIÓN! Peligro de lesiones por cordón de arranque Al tirar rápidamente del cordón de arran- que la mano puede quedar atrapada en el motor. Pueden producirse aplasta- mientos y torceduras.

No enrolle nunca el cordón de arran- que alrededor de la mano. ¡ATENCIÓN! Peligro de lesiones auditivas Si el cordón de arranque se tira sin ten- sión, puede producir daños.

No tire de toda la longitud del cable, no lo roce a lo largo del borde del orificio guía del cable y suelte gra- dualmente la manija, evitando que el cable vuelva a entrar sin control. ¡ATENCIÓN! Peligro de lesiones auditivas Si el motor gira a un gran número de re- voluciones con el freno de cadena ac- cionado, podría causar el sobrecalenta- miento del acoplamiento.

Evite que el motor gire a un número de revoluciones elevado con el freno de cadena accionado. Arranque en frío Por arranque en frío se entiende un arranque del motor cuando ha estado al menos 5 minutos des- conectado o tras rellenar combustible.

1. Coloque el aparato sobre una superficie pla-

na, sujételo por el asa delantera y presione el aparato sobre el suelo. Si es necesario, meta la punta del pie derecho en el asa trasera.

2. Accione el freno de cadena empujando hacia

delante la protección de manos.

3. Retirar la cubierta de protección de la cade-

5. Gire el botón giratorio del estárter (11/1) en

sentido horario hasta el tope.

6. Con la mano libre, tira hacia arriba del tirador

de arranque (11/2) (11/a) hasta que se perci- ba resistencia.

7. No suelte el tirador de arranque, tire varias

veces con fuerza de él hasta que el motor arranque por primera vez. Luego, gire el bo- tón giratorio del estárter (11/1) en sentido an- tihorario hasta el tope.

8. Tire con fuerza del tirador de arranque (11/2)

varias veces hasta que el motor vuelva a arrancar.

9. En cuanto el motor esté en marcha, pulse

brevemente la tecla de bloqueo de seguridad (11/3) y el acelerador (11/4). De esta forma, la válvula de mariposa del carburador se libe- ra de la posición de bloqueo.

10. Deje el aparato en marcha a ralentí aproxi-

madamente durante un minuto.

11. Suelte el freno de cadena empujando hacia

atrás la protección de manos. Arranque en caliente Si el motor ha estado apagado solo brevemente, el arranque solo se puede llevar a cabo pulsando la bola de cebador pero sin girar el botón girato- rio del estárter.

6.1.2 Apague el motor (12)

1. Suelte la tecla de bloqueo de seguridad

(12/1) y luego, el acelerador (12/2).

2. Deje que el motor funcione a ralentí durante

posición "0" (12/a).

6.2 Después de finalizar el trabajo

¡ADVERTENCIA! Riesgo de lesiones por cortes Los elementos afilados de la cadena de sierra pueden causar heridas por cortes.

Use guantes de protección.2500096_b 127 Proceso y técnica de trabajo ¡ADVERTENCIA! Peligro de incendio La máquina recalentada puede prender el material cortado (p.ej., serrín, ramas u hojas).

Deje enfriar el motor antes de guar- dar la máquina en algún lugar cerra- do.

Para reducir el riesgo de incendio, li- bere la máquina de residuos de se- rrín, ramas, hojas o grasa excesiva.

No deje contenedores con los restos de material cortado en el interior de estancias cerradas.

1. Desconecte el motor (véase capítulo 6.1.2

"Apague el motor (12)", página126).

2. Deje que el aparato se enfríe.

3. Limpie de la cadena cualquier resto de serrín

o depósitos de aceite.

4. Si la cadena está muy sucia, desmóntela y

déjela metida durante algunas horas en un recipiente con un detergente especial. Lue- go, enjuáguela con agua limpia y aplique un espray anticorrosión adecuado antes de vol- ver a montarla en el aparato.

5. Antes de recoger el aparato, colocar la cu-

bierta de protección sobre la cadena.

6.3 Pasar del modo normal/verano al modo

invierno (29) Para evitar que el carburador se congele cuando las temperaturas ambiente son bajas (por debajo de los 5°C), puede precalentarse el aire de aspi- ración ajustando el regulador al modo de invier- no. Al quitar la tapa del filtro de aire se puede ac- ceder directamente al regulador. ¡ATENCIÓN! Riesgo de daños en el motor por so- brecalentamiento Si la motosierra se opera con tempera- turas superiores a 5°C y el regulador se encuentra en modo invierno, puede pro- ducirse un sobrecalentamiento.

Antes de operar la motosierra, com- pruebe la temperatura ambiente y, si es necesario, ajuste el regulador.

1. Desmonte la tapa del filtro de aire (véase ca-

pítulo 8.1 "Montaje y desmontaje de la tapa del filtro de aire (20)", página131).

2. Saque el regulador (29/1) del marco manual-

3. Gire el regulador en horizontal (29/b):

Por encima de 5°C, es decir, modo nor- mal/verano: El símbolo del sol (29/2) de- be ser visible en modo normal/verano.

Por debajo de 5°C, es decir, modo in- vierno: El símbolo del copo de nieve (29/3) siempre tiene que estar visible en modo invierno.

4. Gire el regulador en vertical (29/c).

5. Deslice el regulador en el marco (29/d).

6. Desmonte la tapa del filtro de aire (véase ca-

pítulo 8.1 "Montaje y desmontaje de la tapa del filtro de aire (20)", página131).

7 PROCESO Y TÉCNICA DE TRABAJO

¡PELIGRO! Peligro de muerte por falta de conoci- mientos. La falta de conocimientos puede causar graves lesiones e incluso la muerte.

Sólo las personas formadas y con experiencia pueden desramar y talar árboles. ¡PELIGRO! Peligro de muerte por movimientos descontrolados de la máquina La cadena en movimiento desata una potente fuerza que puede producir que la motosierra se rompa o salga despedi- da sin control de forma repentina.

Sujete la motosierra siempre con ambas manos, la mano izquierda en el asa delantera y la mano derecha en la trasera. No importa si es zurdo o diestro. ¡PELIGRO! Peligro de muerte por rebote. El operador puede resultar herido de gravedad e incluso perder la vida debido a un contragolpe (rebote).

Cumpla siempre con las medidas para evitar el contragolpe.ES 128 6436 | 6442 Proceso y técnica de trabajo ¡PRECAUCIÓN! Peligro para la salud por inhalar sus- tancias peligrosas. Respirar vapores de aceite lubricante, gases de escape y polvo de serrín pue- de perjudicar gravemente la salud.

Lleve siempre puesto el equipo de protección personal prescrito. ¡PRECAUCIÓN! Peligro de lesiones con la motosierra bloqueada Si intenta sacar un equipo de corte blo- queado durante el corte, es decir, la ca- dena o a guía, con el motor en marcha, existe riesgo de lesiones y peligro de dañar el aparato.

Desconecte el motor e hinque el corte (por ejemplo, con una palanca de derribo) o haga un corte de des- carga con otra motosierra o un equi- po de corte. Retire inmediatamente el equipo de corte atascado cuando se abra el corte.

Siga las indicaciones y procedimien- tos de los siguientes apartados para evitar el bloqueo o atasco de la mo- tosierra. NOTA Las asociaciones agrícolas suelen ofre- cer cursos de manejo de sierras de ca- dena y de talado de árboles.

7.1 Uso del tope de púas (13)

1. Mete el tope de púas (13/1) en el tronco y

realiza un movimiento en arco de la cadena (13/a) para que la cadena corte la madera.

2. Repita varias veces el paso de trabajo y

cambie el punto de aplicación del tope de púas (13/b).

7.2 Tala de árboles (14, 15)

¡PELIGRO! Riesgo de muerte por la caída de un árbol. La imposibilidad de retroceder ante la caída de un árbol puede causar lesiones graves e incluso la muerte.

No empiece a talar hasta que se asegure de poder retroceder aleján- dose del árbol que va a cortar. ¡PELIGRO! Riesgo de muerte por la caída sin control de un árbol. La caída sin control de un árbol puede causar lesiones graves e incluso la muerte.

Para garantizar el control de la caí- da de un árbol, debe haber una se- paración de aprox. 1/10 del diámetro del tronco entre el corte de dirección y el de tala.

No tale si hay viento. NOTA Sólo se pueden usar cuñas de madera, plástico o aluminio. Antes de poder empezar a talar, se deben llevar a cabo las siguientes medidas.

Asegúrese de que no haya personas, anima- les u objetos en la zona de peligro.

Se debe mantener una distancia de seguri- dad con los demás puestos de trabajo u ob- jetos de al menos 2,5veces la longitud del árbol.

Tenga cuidado con los cables eléctricos y con la propiedad ajena. En caso necesario, informe a la compañía eléctrica o al propieta- rio.

Estudie la dirección en la que debe caer el árbol. Para determinar la dirección de la caída del árbol se deben tener en cuenta los siguientes factores:

Inclinación natural del árbol

Volumen del ramaje en un solo lado

ubicación en llano o en pendiente

crecimiento asimétrico, madera dañada2500096_b 129 Proceso y técnica de trabajo

dirección y velocidad del viento

En pendientes siempre debe colocarse por encima del árbol que va a talar.

Asegúrese de que no hay obstáculos en la zona prefijada para retroceder. Se debe tra- zar una zona para retroceder de unos 45° en diagonal y hacia atrás (14).

No debe haber matorrales, ramas ni cuerpos extraños (p.ej. suciedad, piedras, corteza suelta, clavos, grapas, alambres, etc.) en el tronco. Para talar un árbol tienen que realizarse un corte de dirección y un corte de tala.

2. Realice el corte de dirección (15/c) primero

en horizontal y después en diagonal desde arriba formando un ángulo mínimo de 45°. De esta forma se evita que la sierra se atas- que al realizar el segundo corte de dirección. El corte de dirección se realizará en la direc- ción de caída prevista (15/e) y tan cerca del suelo como sea posible. La profundidad de ranurado debe ser de aprox. 1/4 del diámetro del tronco.

3. Al contrario que el corte de dirección, el corte

de tala (15/d) se realiza exactamente en hori- zontal. Además, este corte se debe hacer a una altura de 3 a 5cm por encima del corte de dirección horizontal.

4. La profundidad del corte de tala (15/d) debe

dejar una separación (15/f) de al menos 1/10 del diámetro del tronco entre el corte de di- rección (15/c) y el corte de tala (15/d). Esta separación impide que el árbol gire y caiga en la dirección equivocada. El árbol debe empezar a caer a medida que el corte de tala (15/d) se acerca a la separación (15/f). Si el árbol cae mientras está cortando:

Interrumpa el corte de tala si el árbol puede caer en la dirección equivocada o si se inclina hacia atrás y la sierra se atasca. Para abrir el corte y derribar el árbol en la dirección de caída deseada, introduzca una cuña.

Retire la sierra del corte inmediatamente, apáguela y póngala en el suelo.

Diríjase a la zona prevista para retroce- der.

Preste atención a las ramas que puedan caer.

5. Si el árbol permanece en pie, derríbelo de

forma controlada introduciendo cuñas en el corte de tala.

6. Después de concluir con el trabajo de tala,

quítese inmediatamente la protección de los oídos y preste atención a las señales de lla- mada o aviso.

Para esta tarea se deben tener en cuenta los si- guientes puntos:

Apoye la motosierra en el tronco y corte las ramas a las que se pueda acceder mejor una detrás de otra y directamente por el tronco (16/a). En pendientes, trabajar de abajo ha- cia arriba.

Deje al principio las ramas más grandes, orientadas hacia abajo, las cuales sujetan el tronco.

Quite las ramas más pequeñas con un corte.

Preste atención a las ramas que están bajo tensión. Corte primer un trozo desde arriba y luego, de abajo hacia arriba para evitar que se atasque la motosierra (16/b).

Corte un trozo de las ramas que cuelgan li- bres primero desde abajo y luego desde arri- ba (16/c).

Únicamente los usuarios cualificados y expe- rimentados pueden realizar cortes de tronza- do, de corazón o longitudinales.

7.4 Tronzado del árbol (17, 18, 19)

Para esta tarea se deben tener en cuenta los si- guientes puntos:

En pendientes siempre se debe trabajar por encima del tronco del árbol ya que éste pue- de salir rodando.

Coloque la sierra de manera que ninguna parte del cuerpo se encuentre en la prolon- gación del radio de giro.

Coloque la motosierra en el tronco:

Ponga el tope de garras directamente en el borde de corte y haga girar la sierra en este punto.

Al arrancar la motosierra esta puede des- lizarse lateralmente o saltar ligeramente. Depende de la madera y del estado de la cadena. Por eso, sujete bien siempre la motosierra.

Al terminal el corte, la motosierra vibra debi- do a su propio peso ya que deja de sostener- se en el corte. Sostenga la motosierra deES 130 6436 | 6442 Mantenimiento y limpieza manera controlada y sin presión para que la cadena no toque el suelo.

Después de terminar de cortar, espere a que se detenga la cadena antes de desconectar la motosierra.

Desconecte siempre el motor de la sierra an- tes de cambiar de árbol. La longitud total del tronco del árbol es uniforme:

Corte el tronco del árbol desde arriba sin lle- gar al suelo (17/a). El tronco del árbol se encuentra apoyado en un extremo:

Para evitar un enganche de la motosierra y que la madera se astille, corte primero 1/3 del diámetro del tronco desde abajo (18/a) y el resto, desde arriba en paralelo al corte in- ferior (18/b). El tronco del árbol se encuentra apoyado en los dos extremos: Para evitar que la motosierra se atasque y que la madera se astille, corte primero 1/3 del diámetro del tronco desde arriba (19/a) y luego, el resto desde abajo en paralelo al corte superior (19/b).

7.5 Corte de madera aserrada

Para esta tarea se deben tener en cuenta los si- guientes puntos:

Utilice una base estable para cortar (un ca- ballete, cuñas o barras).

Mantenga una postura firme y procure una distribución uniforme del peso corporal.

Asegure los troncos para que no se muevan.

Apoye la cadena para cortar solamente si es- tá en marcha. Nunca encienda la motosierra si la cadena está apoyada sobre el material que va a cortar.

No sujete la madera con el pie ni deje a otra persona que la sujete.

8 MANTENIMIENTO Y LIMPIEZA

¡PELIGRO! Peligro de muerte debido a un mante- nimiento inadecuado Los trabajos de mantenimiento efectua- dos por personas no cualificadas y el uso de piezas de repuesto no autoriza- das pueden provocar lesiones graves e incluso la muerte durante la operación.

No retire ninguno de los dispositivos de seguridad ni los deje inutilizados.

Utilice únicamente piezas de re- puesto originales autorizadas.

Procure que el aparato se encuentre en un estado limpio y apto para el funcionamiento realizando un man- tenimiento periódico y adecuado. ¡PELIGRO! Peligro de muerte y peligro de lesio- nes muy graves. Peligro de muerte y peligro de lesiones muy graves con el motor encendido.

Efectúe todas las operaciones con el motor apagado. ¡PRECAUCIÓN! Riesgo de lesiones Las partes del aparato afiladas y en mo- vimiento pueden producir lesiones.

Lleve siempre guantes protectores cuando realice trabajos de manteni- miento, conservación y limpieza.

Un correcto mantenimiento es fundamental para conservar a lo largo del tiempo la efi- ciencia y la seguridad de uso originales de la máquina.

Mantenga bien apretados tuercas y tornillos para asegurarse de que la máquina esté siempre en condiciones seguras de funciona- miento.

Nunca utilice el aparato con componentes desgastados o dañados. Las piezas dañadas se deben sustituir, nunca reparar. Antes de realizar los trabajos de mantenimiento:

Desconecte el motor y deje que se enfríe.

Desconecte el capuchón de la bujía.

Lleve siempre guantes de protección cuando trabaje en la cadena.2500096_b 131 Mantenimiento y limpieza

No quitar la cubierta de protección, es decir, las intervenciones deben hacerse en la guía o en la cadena.

Eliminar correctamente aceites, gasolina u otro material contaminante.

8.1 Montaje y desmontaje de la tapa del

filtro de aire (20) Desmonte la tapa del filtro de aire.

1. Desliza un destornillador entre la grapa de

sujeción (20/1) y la tapa del filtro de aire (20/2).

2. Retira la grapa de sujeción de la tapa del fil-

tro de aire (20/a) con el destornillador.

3. Levante la tapa del filtro de aire del aparato

de aire situada debajo de la carcasa y colo- que la tapa del filtro de aire en el aparato.

2. Empuje las grapas de sujeción (20/1) en la

tapa del filtro de aire (20/b) hasta que enca- jen.

8.2 Limpieza del filtro de aire (21)

¡ATENCIÓN! Peligro por filtro de aire sucio, defec- tuoso o ausente El motor del aparato sufre daños irrepa- rables si no hay ningún filtro de aire, es- tá sucio o defectuoso.

La limpieza del filtro de aire es esen- cial para el buen funcionamiento y una vida útil prolongada del aparato. Para evitar daños en el motor, no trabaje sin filtro de aire o con uno que esté dañado.

La limpieza debe efectuarse cada 15 horas de trabajo de la máquina.

El elemento filtrante nunca debe la- varse y sustituirse siempre cuando esté sucio o dañado. Desmontaje del filtro de aire

1. Desconecte el motor y deje que se enfríe.

2. Desmonte la tapa del filtro de aire (véase ca-

pítulo 8.1 "Montaje y desmontaje de la tapa del filtro de aire (20)", página131).

5. Tape la abertura de aspiración (21/3) con un

paño limpio. Esto evita que las partículas de suciedad accedan a la cámara del carbura- dor.

6. Separe las dos partes del filtro de aire (21/4).

Limpieza del filtro de aire

1. Limpie el filtro de nailon con un pincel o un

cepillo fino y, si es necesario, aplique con cuidado aire comprimido de dentro hacia fue- ra. Montaje del filtro de aire

1. Vuelva a juntar las dos partes del filtro de ai-

de aspiración (21/3) (21/b).

3. Fije el filtro de aire con la tuerca de mariposa

8.3 Comprobación y sustitución de la bujía

(22, 23) Si el aislamiento está dañado, los electrodos es- tán muy quemados o presentan demasiada gra- sa, debe cambiarse la bujía. Preparación

1. Desconecte el motor y deje que se enfríe.

2. Desmonte la tapa del filtro de aire (véase ca-

pítulo 8.1 "Montaje y desmontaje de la tapa del filtro de aire (20)", página131).

3. Retire el capuchón de la bujía (22/1).

Comprobación de la distancia entre electro- dos (23)

1. Desenrosque la bujía (22/2) con la llave uni-

versal suministrada.

2. Limpie los electrodos con un cepillo (23/1).

3. Mida la distancia (23/2). La distancia debe

estar entre 0,6–0,7mm. Cambio de bujía

1. Desenrosque la bujía (22/2) con la llave uni-

versal suministrada.

2. Enrosque la nueva bujía hasta el tope.

3. Coloque el capuchón en la bujía.

Para evitar un desgaste asimétrico, debe girarse periódicamente la guía. Deben realizarse los siguientes trabajos de man- tenimiento:

Lubricación del alojamiento de la estrella de inversión (27).ES 132 6436 | 6442 Mantenimiento y limpieza

Limpie la ranura de la guía con un rascador (no se incluye en el volumen de suministro) (25).

Limpie los orificios de lubricación.

Con una lima plana, extraer las rebabas de los lados e igualar los posibles desniveles entre las guías. La guía debe sustituirse si:

La profundidad de la ranura resulte inferior a la altura de los elementos tensores (que no deben nunca tocar el fondo de la ranura).

La pared interna de la guía esté desgastada hasta el punto de inclinar lateralmente la ca- dena.

8.5 Afilado de la cadena de sierra (24)

¡PELIGRO! Peligro de muerte por rebote. Una cadena mal afilada aumenta el ries- go de contragolpe y con ello, el peligro de sufrir heridas mortales.

Afile la cadena profesionalmente pa- ra reducir el peligro de contragolpe. NOTA Se recomienda al usuario de motosie- rras no experimentado que encargue el afilado de la cadena a un experto del servicio técnico correspondiente. Por razones de seguridad y eficiencia, es muy importante que la cadena esté bien afilada. El afilado es necesario cuando:

El serrín es como polvo.

Es necesario una fuerza mayor para cortar.

El corte no es rectilíneo.

Las vibraciones aumentan.

El consumo de carburante aumenta. Si la operación de afilado se efectúa en un centro especializado, puede realizarse con equipos es- peciales que aseguren una mínima extracción de material y un afilado uniforme de todos los ele- mentos cortantes. Para afilar la cadena usted mismo, utilice limas redondas especiales cuyo diámetro sea adecua- do para el tipo de cadena correspondiente (véa- se capítulo 8.10 "Tabla de mantenimiento de la cadena", página133). Se necesita habilidad y experiencia para evitar daños en los elementos cortantes. Para afilar la cadena de sierra:

1. Desconecte el motor, suelte el freno de cade-

na y sujete firmemente la guía con la cadena montada en un tornillo de banco adecuado, procurando que la cadena se pueda mover li- bremente.

2. Tense la cadena si está floja.

3. Montar la lima en la guía correspondiente y a

continuación introducir la lima en el orificio del diente, manteniendo una inclinación constante según el perfil del elemento cor- tante.

4. Dar algunos golpes de lima, siempre hacia

adelante, y repetir la operación en todos los elementos cortantes con la misma orienta- ción (a la derecha o a la izquierda).

5. Invierta la posición de la guía en el tornillo de

banco y repita la operación en los restantes elementos cortantes.

6. Comprobar que el diente delimitador no so-

bresalga del instrumento de control y limar el excedente con una lima plana, redondeando el perfil.

7. Después del afilado, elimine todo resto de li-

mado y polvo y lubrique la cadena en un ba- ño de aceite. La cadena debe sustituirse cuando:

La longitud del elemento cortante se reduce a 5 mm o menos.

Si no se alcanza la marca (si la hay) de los dientes de los elementos cortantes.

El juego de los eslabones en los remaches es excesivo.

8.6 Comprobación de la lubricación de la

cadena (26) Nunca utilice el aparato sin la lubricación ade- cuada de la cadena. De lo contrario, se reducirá la vida útil del aparato. Por eso, cada vez que va- ya a trabajar, compruebe la cantidad de aceite del depósito y la extracción de aceite.

1. Arranque el aparato.

2. Sostenga la cadena en movimiento aprox.

15cm por encima de un tocón o de una su- perficie adecuada. Cuando la lubricación es la adecuada se crea una fina película de aceite sobre el tocón (26/1).2500096_b 133 Mantenimiento y limpieza

8.7 Ajuste de la lubricación de la cadena

(28) ¡PELIGRO! Peligro de muerte y peligro de lesio- nes muy graves. Peligro de muerte y peligro de lesiones muy graves con el motor encendido.

Efectúe todas las operaciones con el motor apagado. El caudal de aceite se puede regular con un tor- nillo de ajuste. El tornillo de ajuste está en la par- te inferior del aparato (28/1). Utilice un destornillador pequeño para ajustar el caudal:

Si se gira en sentido horario, el caudal será menor

Si se gira en sentido antihorario, el caudal será mayor Compruebe regularmente durante el trabajo si hay suficiente aceite en el depósito.

8.8 Compruebe que la cadena está parada a

ralentí ¡ADVERTENCIA! Peligro con la cadena en movimiento Una cadena en movimiento a ralentí puede producir lesiones mortales duran- te el trabajo.

Bajo ningún concepto trabaje con la motosierra si la cadena se mueve a ralentí.

Compruebe antes de cada uso que la cadena está detenida con el mo- tor a ralentí.

1. Arranque el motor y déjelo funcionar en ra-

2. Compruebe si la cadena se ha detenido.

3. Si la cadena se mueve, pueden producirse

los siguientes errores:

El número de revoluciones a ralentí es demasiado alto (véase capítulo 8.9 "Ajus- te el número de revoluciones a ralentí en el carburador", página133).

El acoplamiento está defectuoso, sucio o mal ajustado. Consulte al servicio técnico de AL-KO.

8.9 Ajuste el número de revoluciones a

ralentí en el carburador El número de revoluciones a ralentí viene especi- ficado en los datos técnicos (véase capítulo 13 "Datos técnicos", página137). Lo mejor es ajus- tarlo con ayuda de un contador de revoluciones. Si el número de revoluciones a ralentí está co- rrectamente ajustado, el motor funcionará a ra- lentí y la cadena no se moverá. En función del lu- gar de aplicación (montes o planicies) se necesi- ta corregir el ajuste de ralentí con un tornillo de tope de ralentí "T". NOTA Los tornillos de regulación para la mez- cla a ralentí "L" y la mezcla a plena car- ga "H" solamente deben ajustarse en un punto de servicio técnico de AL-KO. La cadena se mueve sin darle al acelerador: El número de revoluciones a ralentí es demasia- do alto.

1. Gire un poco el tornillo de tope de ralentí

"T" (11/5) en sentido antihorario hasta que la cadena deje de moverse. El motor se apaga una y otra vez sin darle al acelerador: El número de revoluciones a ralentí es demasia- do bajo.

1. Gire un poco el tornillo de tope de ralentí

"T" (11/5) en sentido horario hasta que el motor funcione de manera uniforme. Si no se puede ajustar bien del carburador giran- do el tornillo de tope de ralentí "T", llévelo a un punto de servicio técnico de AL‑KO para que lo ajusten bien.

8.10 Tabla de mantenimiento de la cadena

¡ADVERTENCIA! Peligro de lesiones graves. Si en la motosierra hay montada una ca- dena o una guía no autorizadas, pueden producirse lesiones graves.

Utilice solamente las cadenas y guías autorizadas. La tabla indica los valores para los diferentes ti- pos de cadena.ES 134 6436 | 6442 Mantenimiento y limpieza Tipo de cadena Diámetro de li-

Ángulo de la parte supe- rior Ángulo de corte sesga-

Ángulo de incli- nación de la ca- beza (55°) Profundidad Ángulo de gi- ro de la herra- mienta Ángulo de in- clinación de la herramien-

8.11 Plan de mantenimiento

El usuario puede realizar los siguientes trabajos. El resto de trabajos deben realizarse únicamente en un taller especializado. Las indicaciones que figuran a continuación se refieren a las condiciones de funcionamiento nor- males. En circunstancias especiales, por ejem- plo, jornadas de trabajo largas, deben acortarse los intervalos de mantenimiento especificados según corresponda. Plan de mantenimiento Una vez cada 5 h Antes de em- pezar a trabajar sema- nal- mente Cada 50 h Cada 100 h Cuan- do sea nece- sario antes/des- pués de la estación, anualmente Carburador Comprobar en vacío X Filtro de aire Limpiar X Sustituir X Bujía Comprobar distancia en- tre electrodos, reajustar en caso necesario X X Sustituir X X2500096_b 135 Mantenimiento y limpieza Plan de mantenimiento Una vez cada 5 h Antes de em- pezar a trabajar sema- nal- mente Cada 50 h Cada 100 h Cuan- do sea nece- sario antes/des- pués de la estación, anualmente Silenciador Examen visual y físico X Depósito de combusti- ble, depósito del aceite Limpiar X X Freno de cadena Prueba funcional X Limpiar, lubricar puntos de articulación X X Lubricación de cadena Comprobar X X Cadena de sierra Examen visual y físico, comprobar afilado

Reafilar X X Cambiar, incluido el pi- ñón si fuera necesario y lubricar el alojamiento del piñón

Guía Examen visual y físico X Gire la guía X Lubricar la rueda de des- viación

Limpiar el interior de la cubierta de protección

Todos los tornillos a la vista (excepto los torni- llos de ajuste) Apretar X X X Máquina en general Examen visual y físico XES 136 6436 | 6442 Ayuda en caso de avería Plan de mantenimiento Una vez cada 5 h Antes de em- pezar a trabajar sema- nal- mente Cada 50 h Cada 100 h Cuan- do sea nece- sario antes/des- pués de la estación, anualmente Limpiar (incl. entrada de aire, aletas de enfria- miento del cilindro) X X X

9 AYUDA EN CASO DE AVERÍA

¡PRECAUCIÓN! Riesgo de lesiones Las partes del aparato afiladas y en mo- vimiento pueden producir lesiones.

Lleve siempre guantes protectores cuando realice trabajos de manteni- miento, conservación y limpieza. NOTA En caso de averías que no figuren en esta tabla o no pueda solucionar usted mismo, póngase en contacto con nues- tro servicio de atención al cliente. Problema Causa Solución El motor no puede arrancar o se apaga al momento. Procedimiento incorrecto Arranque el motor como se describe en las instrucciones de uso. Bujías sucias o la distancia entre electrodos es incorrec-

Limpie o sustituya la bujía. Filtro de aire sucio Limpie o sustituya el filtro de aire La guía y la cadena se calien- tan. Formación de humo. La cadena de sierra está de- masiado tensa. Afloje la tensión de la cadena. El depósito de aceite está vacío. Rellene el depósito de aceite para cadenas. El orificio de entrada de acei- te y/o la ranura de la guía es- tán sucios. Limpie el orificio de entrada de acei- te y la ranura de la guía. El motor se pone en marcha pero la cadena de sierra no se mueve. La cadena de sierra está de- masiado tensa. Afloje la tensión de la cadena. Fallo del aparato Consulte al servicio técnico de AL- KO. Se produce sólo polvo de ma- dera en lugar de virutas. Es necesario hacer presión en la madera con la motosierra. La cadena de sierra no está afilada. Afile la cadena o consulte con el servicio técnico de AL-KO. El aparato vibra de forma anó- mala. Fallo del aparato Consulte al servicio técnico de AL- KO.2500096_b 137 Transporte 10 TRANSPORTE ¡ADVERTENCIA! Peligro de muerte y peligro de lesio- nes muy graves. Una cadena en marcha durante el trans- porte puede causar graves lesiones e in- cluso la muerte.

Nunca transporte o lleve la sierra mientras la cadena está en funcio- namiento.

Antes del transporte, tome las medi- das anteriormente indicadas. Antes del transporte, tome las siguientes medi- das:

1. Desconecte el motor.

2. Deje que el aparato se enfríe.

3. Retire cualquier resto de serrín o de aceite

4. Colocar la cubierta de protección sobre la

guía. Transporte la motosierra únicamente por el man- go tubular. La guía está orientada hacia atrás. En vehículos: Asegure la motosierra contra vuel- co, daños y derrame de consumibles. 11 ALMACENAMIENTO Limpie a fondo el aparato después de cada uso y coloque todas las cubiertas de protección de que disponga. Guarde el aparato en un lugar seco y bajo llave, fuera del alcance de los niños. Antes de períodos de inactividad de más de 30días, lleve a cabo las siguientes tareas:

1. Vacíe completamente el depósito de aceite y

2. Desmonte la cadena y la guía, límpielas y ro-

cíelas con aceite anticorrosivo.

3. Limpie a fondo el aparato y almacénelo en

un lugar seco. ¡ATENCIÓN! Peligro de daños en el aparato En caso de almacenamiento prolonga- do, el aceite para cadenas seco o adhe- rido puede provocar daños en los com- ponentes que utilizan aceite.

Extraiga el aceite para cadenas del aparato si no se va a utilizar durante un largo período de tiempo.

12 ELIMINACIÓN DEL PRODUCTO

Antes de eliminar el aparato deben vaciarse el depósito de combustible y el depósito de aceite de motor.

La gasolina y el aceite de motor no pertenecen a la basura doméstica y por eso no deben tirarse por el alcan- tarillado; deben eliminarse por sepa- rado. El embalaje, el aparato y los accesorios están fa- bricados a partir de materiales reciclables y de- ben desecharse de la manera correspondiente.

Tipo 6436 6442 N.º art. 127429 127430 Tipo de motor 2 fases de trabajo 2 fases de trabajo Cilindrada del motor 35,2cm³ 41,9cm³ Potencia máxima del motor en kW (conforme a ISO 7293) 1,45 1,7 Sistema de arranque fácil Sí / cebador Sí / cebador Número de revoluciones a ralentí 3000 ± 400 min

Número de revoluciones máximo 12000 min

Combustible Gasolina sin plo- mo de al menos 90 ROZ Gasolina sin plo- mo de al menos 90 ROZ Relación de mezcla 1:50 1:50ES 138 6436 | 6442 Servicio de atención al cliente/servicio técnico Tipo 6436 6442 Volumen del depósito de combustible 270cm

Capacidad del depósito de aceite 230cm

Longitud/longitud de corte útil 35/33cm 40/37cm Piñón:

Número de dientes 6z/6T 6z/6T

Separación 3/8" 3/8" Cadena:

Ancho de enlace de accionamiento 1,27mm (0,05'') 1,27mm (0,05'') Velocidad máxima de la cadena ≤22,86m/s ≤22,86m/s Protección de cadena Sí / automática- mente Sí / automática- mente Peso de la motosierra con los depósitos vacíos:

Peso con la guía y la cadena 5,38kg 5,45kg

14 SERVICIO DE ATENCIÓN AL

CLIENTE/SERVICIO TÉCNICO

Para cuestiones acerca de la garantía, reparacio- nes o piezas de recambio, diríjase al punto de servicio técnico deAL-KO más cercano. Lo en- contrará en la siguiente dirección electrónica: www.al-ko.com/service-contacts2500096_b 139 Garantía 15 GARANTÍA Durante el periodo legal de la garantía, nos comprometemos, a nuestra elección, a reparar o sustituir el aparato en caso de defecto de fabricación o material. El periodo de la garantía depende de la legis- lación del país donde se compró el aparato. Nuestra garantía solo tiene validez en los siguien- tes casos:

Se ha seguido el manual de instrucciones

Se manipula el aparato correctamente

Se han utilizado piezas de repuesto originales La garantía no tendrá validez en los siguientes ca- sos:

Intentos de reparación no autorizados

Modificaciones técnicas sin autorización

Un uso inadecuado Quedan excluidos de la garantía:

Los daños de pintura derivados del desgaste normal

Las piezas de desgaste que están identificadas con el marco xxxxxx (x) en la ficha de piezas de repuesto

Motores de combustión (en este caso se aplican las regulaciones de garantía propias del fabri- cante del motor correspondiente) El plazo de garantía comienza con la compra por parte del primer comprador final. La fecha del com- probante de compra será determinante. Diríjase al comercio donde compró el aparato o al servicio de atención al cliente autorizado más cercano con esta declaración y el comprobante de compra original. De acuerdo con esta declaración, los derechos del comprador permanecen intactos frente al vende- dor. 16 TRADUCCIÓN DE LA DECLARACIÓN DE CONFORMIDAD CE ORIGINAL Por la presente, declaramos que este producto, en la versión que hemos comercializado, cumple los requisitos de las directivas europeas armonizadas, los estándares europeos de seguridad y los están- dares específicos del producto. Producto Sierra Número de serie G4011022 Fabricante AL-KO Geräte GmbH Ichenhauser Str. 14 89359 Kötz (Alemania) Apoderado para la recopilación de la documentación Andreas Hedrich Ichenhauser Str. 14 89359 Kötz (Alemania) Tipo

Nivel de potencia acústica EN ISO 3744 medido / garantizado 6436: 109,9 / 113 dB(A) 6442: 110,0 / 113 dB(A) Directivas UE 2006/42/CE 2014/30/UE 2000/14/CE Evaluación de conformidad 2000/14/CE – Anexo V Normas armonizadas

Ensayo tipo conforme a la norma 2006/42/CE, anexo IX
