HASZNÁLATI ÚTMUTATÓ 6436 SOLO

Notifikovaná osoba Intertek Deutschland GmbH Stangenstraße 1 D-70771 Leinfelden-Echterdin- gen No. 0905 Kötz, dňa 11. 01. 2018 Dr. Wolfgang Hergeth Managing Director2500096_b 291 Az eredeti kezelési útmutató fordítása AZ EREDETI KEZELÉSI ÚTMUTATÓ FORDÍTÁSA Tartalomjegyzék 1 Ehhez a kezelési útmutatóhoz................. 292

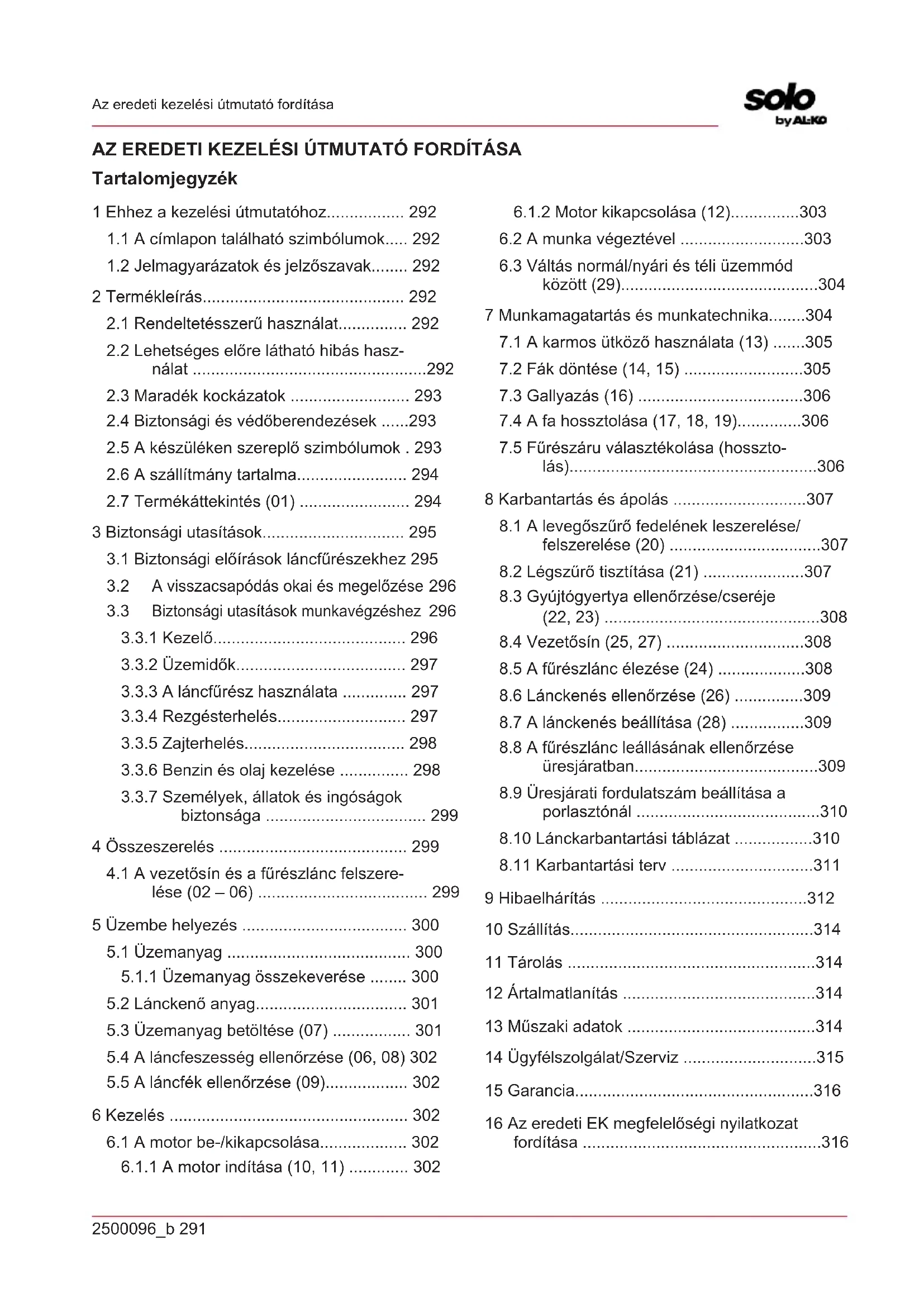

1.1 A címlapon található szimbólumok..... 292

1.2 Jelmagyarázatok és jelzőszavak........ 292

2 Termékleírás............................................ 292

2.1 Rendeltetésszerű használat............... 292

2.2 Lehetséges előre látható hibás hasz-

2.4 Biztonsági és védőberendezések ......293

2.5 A készüléken szereplő szimbólumok . 293

2.6 A szállítmány tartalma........................ 294

2.7 Termékáttekintés (01) ........................ 294

3 Biztonsági utasítások............................... 295

3.1 Biztonsági előírások láncfűrészekhez 295

A visszacsapódás okai és megelőzése

Biztonsági utasítások munkavégzéshez

3.3.3 A láncfűrész használata .............. 297

3.3.6 Benzin és olaj kezelése ............... 298

3.3.7 Személyek, állatok és ingóságok

biztonsága ................................... 299 4 Összeszerelés ......................................... 299

4.1 A vezetősín és a fűrészlánc felszere-

5.1.1 Üzemanyag összekeverése ........ 300

5.2 Lánckenő anyag................................. 301

5.3 Üzemanyag betöltése (07) ................. 301

5.4 A láncfeszesség ellenőrzése (06, 08) 302

5.5 A láncfék ellenőrzése (09).................. 302

6 Kezelés .................................................... 302

6.1 A motor be-/kikapcsolása................... 302

6.1.1 A motor indítása (10, 11) ............. 302

6.1.2 Motor kikapcsolása (12)...............303

6.2 A munka végeztével ...........................303

6.3 Váltás normál/nyári és téli üzemmód

között(29)...........................................304 7 Munkamagatartás és munkatechnika........304

7.1 A karmos ütköző használata (13) .......305

7.5 Fűrészáru választékolása (hosszto-

lás)......................................................306 8 Karbantartás és ápolás .............................307

8.1 A levegőszűrő fedelének leszerelése/

felszerelése (20) .................................307

8.2 Légszűrő tisztítása (21) ......................307

8.3 Gyújtógyertya ellenőrzése/cseréje

8.5 A fűrészlánc élezése (24) ...................308

8.6 Lánckenés ellenőrzése (26) ...............309

8.7 A lánckenés beállítása (28) ................309

8.8 A fűrészlánc leállásának ellenőrzése

üresjáratban........................................309

8.9 Üresjárati fordulatszám beállítása a

porlasztónál ........................................310

8.10 Lánckarbantartási táblázat .................310

8.11 Karbantartási terv ...............................311

• 9 Hibaelhárítás p. 312
• 10 Szállítás p. 314
• 11 Tárolás p. 314
• 12 Ártalmatlanítás p. 314
• 13 Műszaki adatok p. 314
• 14 Ügyfélszolgálat/Szerviz p. 315
• 15 Garancia p. 316
• 16 Az eredeti EK megfelelőségi nyilatkozat fordítása HU 292 6436 | 6442 Ehhez a kezelési útmutatóhoz p. 316

A német változat esetében az eredeti üze- meltetési útmutatóról van szó. Minden más nyelvi változat az eredeti üzemeltetési útmu- tató fordítása.

Tárolja mindig úgy ezt a kezelési útmutatót, hogy bármikor beleolvashasson, ha a beren- dezéssel kapcsolatos információra van szük- sége.

Másik személynek csak ezzel a kezelési út- mutatóval együtt adja tovább a készüléket.

Olvassa el és tartsa be a jelen kezelési útmu- tató biztonsági tudnivalóit és figyelmeztetése- it.

1.1 A címlapon található szimbólumok

Szimbó- lum Jelentés Üzembe helyezés előtt feltétlenül olvassa el gondosan ezt a kezelési útmutatót. Ez a zavarmentes mun- kavégzés és a hibamentes kezelés feltétele. Üzemeltetési útmutató Benzines készüléket ne működtes- sen nyílt láng vagy hőforrások köze- lében.

1.2 Jelmagyarázatok és jelzőszavak

VESZÉLY! Olyan veszélyes helyzetet jelez, amely – ha nem kerülik el – halálos vagy súlyos sérüléseket eredményez. FIGYELMEZTETÉS! Olyan potenciálisan veszélyes helyzetet jelez, amely – ha nem kerülik el – halá- los vagy súlyos sérüléseket eredmé- nyezhet. VIGYÁZAT! Olyan potenciálisan veszélyes helyzetet jelez, amely – ha nem kerülik el – kisebb vagy közepesen súlyos sérüléseket eredményezhet. FIGYELEM! Olyan helyzetet jelez, amely – ha nem kerülik el – anyagi károkat eredményez- het. TUDNIVALÓ Az érthetőséget és a használatot segítő, különleges tudnivalók.

Ez a kezelési útmutató egy benzinmotorral üze- meltetett kézi láncfűrészt mutat be.

2.1 Rendeltetésszerű használat

A láncfűrész kizárólag kerti munkák elvégzésére szolgál. Ezen a területen a láncfűrész fafűrésze- lési munkákhoz használható, például:

fatörzsek fűrészelése

ágak fűrészelése a vágási hossztól függően A láncfűrész csak fával, szabadban végzendő munkához használható. A használat során meg- felelő személyi védőfelszerelést kell használni. További alkalmazások, pl. professzionális fakeze- lés a fán belül a használat köréből kifejezetten ki- zárt. A kezelési hibákból eredő károkért a kezelő a felelős. A láncfűrészhez csak a kezelési útmu- tatóban leírt láncokat és vezetőlemezeket szabad használni. Az útmutatóban megadottól eltérő használat nem rendeltetésszerű használatnak minősül. A láncfűrészt tilos ipari célokra használni. VIGYÁZAT! Sérülésveszély nem rendeltetésszerű alkalmazás miatt! Ha a láncfűrészt idegen testeket tartal- mazó fa- vagy egyéb anyagok fűrészelé- sére használják, sérülés történhet.

A láncfűrészt csak könnyű fafűré- szelési munkákhoz használja.

Fűrészelés előtt keresse meg a fá- ban lévő idegen testeket, pl. szege- ket, csavarokat, vasalatokat.

2.2 Lehetséges előre látható hibás

Ne vágjon le olyan ágakat, amelyek közvetle- nül vagy hegyes szöget bezárva a felhaszná- ló vagy más személyek felett található.

Ne használjon Fáradt olaj.2500096_b 293 Termékleírás

A készüléket robbanásveszélyes környezet- ben ne használja.

2.3 Maradék kockázatok

A szerszám rendeltetésszerű használata esetén is maradhat kockázat, amely nem zárható ki. A készülék típusából és felépítéséből adódóan a következő veszélyek nem zárhatók ki.

A lánc szabadon lévő fogainak megérintése (vágási sérülés veszélye).

Hozzáférés a mozgó lánchoz (vágási sérülés veszélye).

A pajzs hirtelen és váratlan mozgása (vágási sérülés veszélye).

A lánc alkatrészeinek leválása (vágási / egyéb sérülések veszélye).

A megmunkált fa darabjainak leválása.

A megmunkált fa részecskéinek belégzése.

A benzinmotor füstgázai.

A bőr érintkezése az üzemanyaggal (benzin / olaj).

A hallás károsodása munka közben, ha a ke- zelő nem visel hallásvédőt.

2.4 Biztonsági és védőberendezések

FIGYELMEZTETÉS! Súlyos sérülések veszélye a biztonsá- gi és védőberendezések megváltozta- tása miatt A megváltoztatott biztonsági és védőbe- rendezések miatt a láncfűrész használa- ta közben súlyos sérülések keletkezhet- nek.

A biztonsági és védőberendezése- ket ne hatástalanítsa!

Csak akkor dolgozzon a láncfű- résszel, ha minden biztonsági és vé- dőberendezés megfelelően műkö- dik. Vezetősín védőtokja Szállítás előtt a védőburkolatot a vezetősínre és a fűrészláncra fel kell helyezni a személyi sérülé- sek és anyagi károk elkerülésének érdekében. Láncfék A láncféket egy visszacsapás során a kézvédő kioldja és ezzel a működő láncfűrészt azonnal le- állítja. Biztonsági reteszelőgomb A gázkar csak akkor nyomható meg, ha a bizton- sági reteszelőgombot már megnyomták.

2.5 A készüléken szereplő szimbólumok

Szimbó- lum Jelentés A kezelésnél különös óvatosságot tanúsítson! Visszarúgás veszélye! A láncfűrészt ne működtesse egy kézzel! Viseljen védősisakot, hallásvédőt és szemvédőt! Viseljen védőkesztyűt! Viseljen erős cipőt! Üzembe helyezés előtt olvassa el a kezelési útmutatót! A láncfűrészt mindig két kézzel mű- ködtesse! Benzin/olaj keverék tartálya Primer Nap: Normál/nyári üzemmódHU 294 6436 | 6442 Termékleírás Szimbó- lum Jelentés Hópehely: Téli üzem A biztonságos üzemeltetéshez és a karbantartás- hoz szimbólumokat helyeztünk el a szerszámon. Mindig vegye figyelembe ezeket. Szimbó- lum Jelentés Csatlakozó az üzemanyag-keverék betöltéséhez Helye: a tartály fedelénél A láncolaj betöltésére szolgáló csat- lakozó Helye: az olajtartály fedelénél A motorkapcsoló működése; állítsa a kapcsolót az „O” pozícióba, a mo- tor azonnal leáll. Helye: a hátsó markolattól balra A szívatógomb használata Ha ki- húzza a gombot, zárja a szelepet, ha visszatolja, kinyitja azt. Helye: Légszűrő tető Az olajpumpa beállítása Forgassa el a rudat egy csavarhúzóval a nyíl irányába a MAX állásig, ha erősebb olajáramlást szeretne, illetve a MIN állás irányába, ha kisebb olajáram- lást szeretne. Helye: A hajtóegység alja A „H” jelölés alatti csavar a keverék beállítására szolgál nagy fordulat- számon. Helye: a hátsó markolat bal felső részén Az „L” jelölés alatti csavar a keverék beállítására szolgál kis fordulatszá- mon. Helye: a hátsó markolat bal felső részén A „T” jelölés feletti csavar a keverék beállítására szolgál üresjárati fordu- latszámon. Helye: a hátsó markolat bal felső részén Szimbó- lum Jelentés Azt mutatja, hogy a láncfék melyik irányban old ki (fehér nyíl), illetve húz be (fekete nyíl). Helye: A vezetősín elülső oldala Azt mutatja, hogy a lánc melyik irányban van felszerelve. Helye: A vezetősín elülső oldala Garantált zajszint: 113 dB(A)

2.6 A szállítmány tartalma

Kicsomagolás után ellenőrizze, hogy az összes részegységet leszállították-e.

Sz. Alkatrész 1 Vezetősín 2 Fűrészlánc 3 Benzines láncfűrész 4 A vezetősín védőtokja 5 Reszelő 6 Csavarhúzó 7 Kombinált kulcs 8 Üzemeltetési útmutató

2.7 Termékáttekintés (01)

Sz. Alkatrész 1 Vezetősín 2 Fűrészlánc 3 Első kézvédő 4 Elülső kengyelmarkolat 5 Légszűrő tető2500096_b 295 Biztonsági utasítások Sz. Alkatrész 6 A légszűrő tetejének biztonsági kap- csai 7 Gázkar 8 Biztonsági reteszelőgomb 9 Hátsó kengyelmarkolat 10 Billenőgomb a motor kikapcsolásához, önvisszaálló 11 Üzemanyagtartály 12 Hidegindító forgatható gombja (hideg- indításhoz) 13 Indítómarkolat 14 Olajtartály 15 A vezetősín védőtokja 16 Fatámasztó bordázat 17 Rögzítőanyák a vezetősínhez 18 Beállítócsavar a láncfeszítőhöz 19 Sínrögzítő 20 Primer golyó 21 Üzemeltetési útmutató

Naponta minden használat előtt és minden leesés vagy más esemény, pl. ütközés vagy ütés miatti erőszakos behatások bekövetkez- te után ellenőrizze a készülék sérüléseit és üzembiztos állapotát.

Ellenőrizze az üzemanyag-rendszer tömített- ségét és a biztonsági berendezések üzemké- pességét. Nem üzembiztos készülékeket semmiképpen se használjon tovább. Kétség esetén keresse fel szakkereskedőjét.

A készülékkel végzett munka közben viseljen hallásvédőt, különösen, ha a napi munkaidő meghaladja a 2,5 órát. A készülék használata erős zajjal jár, ami a kezelő halláskárosodá- sát okozhatja.

Viseljen rezgésálló lábbelit és rendszeresen tartson szünetet az ujjelszíneződési betegség elkerülése érdekében. A készülék hosszabb ideig tartó használata a vibráció révén a ke- zek vérellátásának zavarához vezethet. Pon- tos használati időtartamot nem lehet megha- tározni. Ez különböző tényezőktől függ. A ké- szülék állandó használata esetén ügyeljen a kezeire és az ujjaira. Forduljon orvoshoz, ha olyan tünetek tapasztalhatók, mint a tapintás elvesztése, fájdalom, viszketés, a testi erő csökkenése vagy a bőrszín vagy magának a bőrnek a megváltozása.

Soha ne használja a készüléket zárt helyisé- gekben, és kapcsolja ki, ha a készülék hasz- nálata közben rosszullétet, hányingert vagy gyengeséget érez. Azonnal forduljon orvos- hoz. A készülék mérgező füstgázokat termel, ha a motor működik. Ezek a gázok szagtala- nok és színtelenek lehetnek.

Ne működtesse a készüléket nyílt láng vagy hőforrások közelében. A benzin és a kenőolaj fokozottan gyúlékony anyagok.

Viseljen porvédő maszkot, ha a készülékkel végzett munka közben fűrészpor, por vagy füst keletkezik. Ezek egészségkárosító hatá- súak lehetnek.

3.1 Biztonsági előírások láncfűrészekhez

Minden testrészét tartsa távol a működő fűrész láncától. Győződjön meg a fűrész indítása előtt arról, hogy a fűrészlánc semmihez nem ér hozzá. A láncfűrésszel végzett munka közben egyetlen pillanatnyi fi- gyelmetlenség is a ruházat vagy testrészek fűrészláncba csípődését okozhatja.

A láncfűrészt jobb kezével mindig a hátsó fogónál, bal kezével az első fogónál tart- sa. A láncfűrész fordított helyzetben tartása növeli a sérülések kockázatát, ezért mellőz- ze.

Viseljen védőszemüveget és hallásvédőt. További védőfelszerelést javasolunk a fej, a kéz és a lábak védelmére. A megfelelő védőruházat csökkenti a kirepülő forgács és a fűrészlánc véletlen érintése okozta sérülés- veszélyt.

Ne dolgozzon a láncfűrésszel fán tartóz- kodva. Az élőfával való munkavégzés fokoz- za a sérülésveszélyt.

Mindig ügyeljen stabil pozíciójára, és csak akkor használja a láncfűrészt, ha szilárd, biztonságos, sík felületen áll. A csúszós al- jzat vagy az instabil felület, pl. létra miatt el- veszítheti egyensúlyát vagy a láncfűrész fe- letti kontrollt.

Ha feszül a vágott ág, vágás közben szá- mítson esetleges visszacsapódására. Ha elenged a faág feszülése, visszacsapása el- találhatja szerszámot használó személyt és/HU 296 6436 | 6442 Biztonsági utasítások vagy kiránthatja a láncfűrészt az ellenőrzés alól.

Legyen különösen óvatos aljnövényzet és fiatal fák vágásakor. A vékony anyag a fű- részláncba akadhat és megütheti vagy kibil- lentheti Önt az egyensúlyából.

A láncfűrészt első fogójánál fogva, kikap- csolt állapotban szállítsa úgy, hogy a fű- részláncot testétől ellenkező irányban tartja. Szállítás vagy tárolás közben min- dig legyen a láncfűrészen a védőtakaró. A láncfűrész gondos kezelése csökkenti a moz- gó fűrészlánc véletlen érintésének valószínű- ségét.

Tartsa be a kenési, láncfeszítési utasításo- kat és a tartozékok cseréjét. A szakszerűt- lenül feszített vagy kent lánc elszakadhat vagy növeli a visszacsapódás kockázatát.

A markolatok mindig legyenek szárazak, tiszták, olaj- és zsírmentesek. A zsíros, ola- jos fogantyú csúszós és az irányítás elvesz- tését okozhatja.

Csak fa fűrészelésére használja a szer- számmal. A láncfűrészt csak rendelte- tésszerűen használja. Például: Ne hasz- nálja műanyag, fal vagy nem fából lévő építőanyag vágására. A láncfűrész nem rendeltetésszerű használata veszélyes hely- zeteket okozhat.

3.2 A visszacsapódás okai és megelőzése

Visszacsapódás keletkezhet, ha a vezetősín csú- csa tárgyat érint vagy hajlik a fa és a fűrészlánc a vágatba szorul. A sín csúcsának akadállyal való érintkezése egyes esetekben olyan váratlan hátrafelé irányu- ló reakciót válthat ki, amelynél a vezetősín felfelé és a kezelő irányába csapódik. A fűrészláncnak a vezetősín felső élénél történő becsípődése miatt a sín hirtelen a kezelő irányá- ba visszaüthet. Minden ilyen reakció ahhoz vezethet, hogy el- veszti a fűrész feletti ellenőrzést és súlyosan megsérülhet. Ne bízza magát csak a láncfűrész- be épített biztonsági berendezésekre. A láncfű- rész használójaként foganatosítson különböző in- tézkedéseket, hogy baleset- és sérülésmentesen dolgozhasson. A visszacsapódás a szerszám helytelen vagy hi- bás használatának következménye. A vissza- csapódás megfelelő, az alábbiakban leírt óvintéz- kedésekkel megakadályozható:

Tartsa mindkét kezével szorosan a fűrészt úgy, hogy a hüvelykujja és a többi ujja a láncfűrész fogóit körbefogják. Helyezze testét és karját abba a pozícióba, amely- ben a visszacsapó erőt képes felfogni. Megfelelő intézkedések végrehajtása esetén a kezelő ellenőrzése alatt tarthatja a hátrafelé ható erőket. Soha ne engedje el a láncfű- részt.

Kerülje a nem természetes testtartást és ne végezzen fűrészelést vállmagasság fe- lett. Így elkerülhető a síncsúccsal való vélet- len érintkezés és jobban ellenőrizhető a lánc- fűrész váratlan helyzetekben.

Mindig használja a gyártó által előírt tarta- léksíneket és fűrészláncokat. A hibás tarta- léksínek és fűrészláncok a lánc elszakadását vagy visszacsapódását okozhatják.

Tartsa be a gyártói utasításokat a fűrész- lánc élezésékor, karbantartásakor. A túl alacsony mélységkorlátozó növeli a vissza- csapódás lehetőségét.

3.3 Biztonsági utasítások munkavégzéshez

Tartsa be az adott országban érvényes biz- tonsági előírásokat, pl. a szakmai szerveze- tek, a társadalombiztosítók, munkavédelmi hatóságok előírásait.

Csak megfelelő napfény vagy jó megvilágítás mellett dolgozzon.

A munkaterület legyen akadályoktól mentes (pl. levágott fadarabok) – botlásveszély.

Más személyek baleseteiért és azok tulajdo- náért a használó viseli a felelősséget.

16 évnél fiatalabb gyermekek és a kezelési útmutatót nem ismerő személyek a gépet nem használhatják.

Ha első alkalommal dolgozik láncfűrésszel: Az eladóval vagy egy másik szakemberrel magyaráztassa el, hogyan kell bánni a lánc- fűrésszel, vagy vegyen részt egy tanfolya- mon.

A láncfűrészt használó személynek kipihent- nek, egészségesnek és jó állapotban lévőnek kell lennie. Ha valaki egészségügyi okok mi- att erőkifejtésre nem alkalmas, orvos vélemé- nyét kell kérni arról, hogy a láncfűrésszel való munkavégzés lehetséges-e.2500096_b 297 Biztonsági utasítások

Tegyen intézkedéseket, hogy megvédje magát a rezgési terhelésektől. A szerszám alkalmazásának módjától függően a tényle- ges rezgési értékek eltérhetnek a Műszaki adatok című részben megadott értékektől. Eközben a teljes munkafolyamatot vegye fi- gyelembe, vagyis azokat az időpontokat is, amelyekben a szerszám terhelés nélkül mű- ködik vagy ki van kapcsolva. A megfelelő in- tézkedések közé tartozik többek között a szerszám rendszeres karbantartása és gon- dozása, a kéz melegen tartása, rendszeres szünetek, valamint a munkafolyamatok he- lyes megtervezése.

Állapítsa meg a maximális kezelési idő- tartamot és munkaszüneteket a rezgési értékkel kapcsolatban.

Tartsa be az adott országban a láncfűrészekkel végzett munka időtartamára vonatkozó előíráso- kat. A láncfűrészekkel végzett munka időtartamát nemzeti és helyi előírások korlátozhatják.

3.3.3 A láncfűrész használata

FIGYELMEZTETÉS! Súlyos sérülések veszélye. Egy nem teljesen összeszerelt láncfű- rész használata esetén súlyos személyi sérülések fordulhatnak elő.

A láncfűrészt csak akkor használja, ha az teljesen össze van szerelve.

Minden használat előtt szemrevéte- lezéssel ellenőrizze, hogy a láncfű- rész teljesen össze van-e szerelve, és hogy nincsenek-e rajta sérült vagy elhasználódott alkatrészek. A biztonsági és védőberendezéseknek épeknek kell lenniük.

Sohase dolgozzon egyedül.

Mindig tartson készenlétben elsősegélydo- bozt esetleges balesetek esetére.

Kerülje olyan fémtárgyak érintését, amelyek a talajban találhatók, vagy azokkal elektro- mos vezető kapcsolatban vannak.

A személyes védőfelszerelés részei:

hallásvédő (pl. fülvédő), különösen napi 2,5 órát meghaladó munkaidő esetén

védőszemüveg vagy a védősisak arcvé- dője

védőnadrág vágásvédő betéttel

munkavédelmi cipő jól tapadó talppal, acélkaplival és vágásálló betéttel

A láncfűrészt ne használja vállmagasság fö- lött, mert a biztonságos kezelés így nem le- hetséges.

A munkaállás megváltoztatásakor a motort kapcsolja ki és a láncvédőt helyezze fel.

Ha nem használja, akkor a benzinmotort állít- sa le és tegye fel a láncvédőt.

A láncfűrészt csak kikapcsolt állapotban he- lyezze le.

A láncfűrészt ne használja fa emelésére vagy mozgatására.

A vezetőlemez hosszánál vastagabb fatör- zseket csak szakember fűrészelhet.

Csak járó fűrészlánccal fogjon hozzá a vá- gáshoz, soha ne kapcsolja be a láncfűrészt ráillesztett fűrészlánccal.

Ügyeljen arra, hogy ne kerüljön fűrészlánco- laj a talajba.

Esőben, hóban vagy viharban ne végezzen fűrészelési munkákat.

A biztonsági és védőberendezéseket soha ne iktassa ki.

3.3.4 Rezgésterhelés

FIGYELMEZTETÉS! Veszély rezgés miatt A készülék használata közben a tényle- ges rezgéskibocsátási érték a gyártó ál- tal megadott értéktől eltérhet. Használat előtt, ill. közben vegye figyelembe a kö- vetkező befolyásoló tényezőket:

A készüléket rendeltetésszerűen használják?

Az anyag vágása, ill. előkészítése a megfelelő módon és formában törté- nik?

A készülék a szokásos üzemi álla- potban található?

A vágószerszám megfelelően meg van élezve, ill. a megfelelő vágó- szerszám van beszerelve?

A tartófogantyú és az opcionális vib- rációs fogantyú fel van szerelve és ezek szilárdan vannak a készülékre erősítve?

A készüléket csak a belső égésű motornak csak az adott munka elvégzéséhez szüksé-HU 298 6436 | 6442 Biztonsági utasítások ges fordulatszámával működtesse. Kerülje a maximális fordulatszámot a zaj és a rezgések csökkentése érdekében.

Szakszerűtlen használat és karbantartás mi- att a készülék által kibocsátott zaj és a rez- gés fokozódhat. Ez egészségkárosodást okoz. Ilyen esetben azonnal kapcsolja ki a készüléket, majd egy hivatalos szervizben ja- víttassa meg.

A rezgés miatti terhelés mértéke az elvég- zendő munkától, ill. a készülék használatától függ. Mérlegelje a helyzetet és iktasson be megfelelő munkaszüneteket. Ezzel jelen- tősen csökkenthető a teljes munkaidő alatt kapott rezgés miatti terhelés mértéke.

A készülék tartós használata esetén a kezelő rezgéseknek van kitéve, ami vérkeringési problémákhoz (az ujjak elfehéredéséhez) ve- zethet. Ennek a kockázatnak az elkerülésé- hez viseljen kesztyűt és tartsa melegen a ke- zét. Ha az ujjak elfehéredése tapasztalható, azonnal forduljon orvoshoz. A tünetekhez tar- toznak: érzéketlenség, az érzékelőképesség elvesztése, bizsergés, viszketés, fájdalom, elgyengülés, a bőr színének vagy állapotá- nak megváltozása. Normál esetben ezek a tünetek az ujjakat, a kezeket vagy a pulzust érintik. Alacsonyabb hőmérsékletek esetén (kb. 10°C alatt) a veszély fokozódik.

Iktasson be a munkanapba hosszabb szüne- teket, hogy a zajtól és a rezgésektől való re- generálódás lehetséges legyen. A munkát úgy tervezze meg, hogy az erős rezgést keltő készülékek használata több napra legyen el- osztva.

Ha a készülék használata közben a kezeinél kellemetlen érzése lenne vagy a bőre elszí- neződne, akkor azonnal szakítsa meg a mun- kavégzést. Iktasson be megfelelő pihenőket. Megfelelő hosszúságú pihenő nélkül kéz-kar- rezgésszindrómát tapasztalhat.

Minimalizálja a rezgésekből adódó kockáza- tot. A készüléket a kezelési útmutatóban ta- lálható utasítások szerint gondozza.

Ha a készüléket gyakran használják, lépjen kapcsolatba a szakkereskedővel antivibráci- ós tartozékok (pl. fogantyúk) beszerzése ér- dekében.

Egy munkatervben határozza meg, hogy ho- gyan korlátozható a rezgés okozta terhelés.

A készülék használata közben bizonyos mértékű zajterhelés elkerülhetetlen. Nagy zajjal járó mun- kákat csak az engedélyezett és erre a célra meg- határozott időpontokban végezzen. Tartson zaj- mentes szüneteket és a munka időtartamát csak a legszükségesebb mértékre korlátozza. Saját személyes védelme és a közelben tartózkodók védelme érdekében megfelelő hallásvédőt kell vi- selni.

3.3.6 Benzin és olaj kezelése

VESZÉLY! Robbanás- és tűzveszély A felszabaduló benzin/levegő keverék miatt robbanásveszélyes légkör áll fenn. Az üzemanyag kezelése során előfordu- ló durranás, robbanás és tűz súlyos sze- mélyi sérülésekhez és akár halálhoz is vezethet.

Soha ne dohányozzon, ha benzinnel foglalkozik.

A benzinnel csak a szabadban fog- lalkozzon, zárt helyiségekben soha.

Feltétlenül tartsa be az alább felso- rolt viselkedési szabályokat.

Benzint és olajat kizárólag engedélyezett tar- tályban szabad szállítani és tárolni. Gondos- kodjon róla, hogy gyerekek ne férjenek hozzá a tárolt benzinhez és olajhoz.

A talajszennyeződés megelőzésére (környe- zetvédelem) biztosítsa, hogy ne jusson ben- zin vagy olaj a talajba. Tankoláshoz használ- jon tölcsért.

A tankolást soha ne végezze zárt helyiség- ben. A padló közelében felgyűlhet a benzin- gőz, ami miatt durranás vagy robbanás tör- ténhet.

A kiömlött benzint haladéktalanul távolítsa el a készülékről és a talajról. Mielőtt ártalmatla- nítja, jól szellőző helyen szárítsa meg a textí- liákat, amelyekkel letörölte az üzemanyagot. Ellenkező esetben váratlan öngyulladás is keletkezhet.

A benzin kiömlésekor benzingőzök szabadul- nak fel. A készüléket ezért ne a tankolás he- lyén indítsa be, hanem legalább 3méterrel távolabb.

Kerülje a bőrkontaktust kőolajtermékekkel. Ne lélegezze be a benzingőzt. Tankolás köz- ben viseljen védőkesztyűt. Rendszeresen cserélje és tisztítsa a védőruhát.2500096_b 299 Összeszerelés

Ügyeljen rá, hogy a ruházatára ne kerüljön benzin. Ha ez mégis bekövetkezik, azonnal cseréljen ruhát.

Soha ne tankolja a készüléket, ha a motor jár vagy forró.

3.3.7 Személyek, állatok és ingóságok

A készüléket csak olyan munkára használja, amire az szolgál. A nem rendeltetésszerű használat sérüléseket, valamint anyagi káro- kat okozhat.

Csak akkor kapcsolja be a készüléket, ha a munkaterületen nem tartózkodik sem ember, sem állat.

A személyeket és állatokat tartsa biztonsá- gos távolságban, illetve kapcsolja ki a készü- léket, ha emberek vagy állatok közelednek.

A motor kipufogógáz-sugarát soha ne tartsa emberek vagy állatok felé, és ne fordítsa gyú- lékony termékek és tárgyak felé.

A szívó- és szellőzőrácsot soha ne fogja meg, ha a motor működik. A készülék forgó alkatrészei sérüléseket okozhatnak.

Mindig kapcsolja ki a készüléket, ha nincs már rá szüksége, pl. másik munkaterületre szállításkor, karbantartási és ápolási munkák, benzin/olaj keverék betöltése esetén.

Baleset esetén a készüléket azonnal kap- csolja ki a további sérülések és anyagi károk elkerülése érdekében.

Soha ne működtesse a gépet elhasználódott vagy sérült alkatrészekkel. Az elhasznált vagy hibás készülékrészek súlyos sérülése- ket okozhatnak.

A készüléket gyerekektől távol kell tartani. 4 ÖSSZESZERELÉS VESZÉLY! Életveszély és súlyos sérülések ve- szélye. Életveszély és a legsúlyosabb sérülések veszélye a motor bekapcsolt állapotá- ban.

Csak kikapcsolt motor mellett sza- bad bármilyen beavatkozást végez- ni. FIGYELEM! A készülék károsodhat A berendezés károsodásának veszélye szakszerűtlen szerelés miatt

A kicsomagolást és az összeszere- lést vízszintes, stabil felületen kell végezni.

Elegendő helyet kell biztosítani a gép mozgatásához, kicsomagolásá- hoz és a megfelelő szerszámoknak. FIGYELEM! Környezeti károk veszélye A környezet károsodásának veszélye szakszerűtlen ártalmatlanítás miatt

A csomagolás leselejtezését a helyi előírásoknak megfelelően végezze. VIGYÁZAT! Sérülésveszély Az éles szélű és mozgó készülékalkatré- szek sérüléseket okozhatnak.

Viseljen mindig megfelelő mun- kakesztyűt a láncvezető és a lánc szerelés közben.

A láncvezető és a lánc összeszere- lése során a lehető legnagyobb óva- tossággal járjon el a gép biztonságá- nak és hatékonyságának fenntartá- sára; kérdés esetén forduljon a ke- reskedőhöz. TUDNIVALÓ A gépet leszerelt láncvédővel és lánccal, üres üzemanyag- és olajtartállyal szállít- ja a gyártó. Szerelés előtt győződjön meg arról, hogy a lánc- fék nincs működtetve. A láncfék akkor van kiold- va, ha a kézvédőt (01/3) a kengyelmarkolat (01/4) irányába húzza.

4.1 A vezetősín és a fűrészlánc felszerelése

1. A két hatlapú anyát (02/1) a mellékelt kombi-

nált kulccsal lazítsa meg és a lánckerékvédőt (02/2) távolítsa el (02/a).

2. Távolítsa el a műanyag távtartót (02/3); a táv-

tartó kizárólag a csomagolt gép szállítására szolgál, kicsomagolás után nincs rá szükség.HU 300 6436 | 6442 Üzembe helyezés

3. A vezetősín (03/1) hornyát helyezze be (03/

a) a tőcsavarba (03/2). A vezetősínt tolja (03/ b) a gépburkolat irányába.

4. A fűrészláncot (04/1) helyezze fel (04/3) a

lánckerék (04/2) köré és a vezetősín hornyá- ba, közben ügyeljen a futási irányra. A fű- részláncot helyezze (05/a) a terelőcsillag kö- ré.

5. Szerelje vissza a lánckerékvédőt (06/1), a

hatlapú anyákat (06/2) csak kissé húzza meg.

6. A gépburkolattól tolja el a vezetősínt annyira,

hogy a fűrészlánc kissé megfeszüljön.

7. A két hatlapú anyát (06/2) csak annyira húz-

za meg, hogy a fűrészlánc még feszes le- gyen.

8. A láncfeszítő (06/3) beállítócsavarját addig

forgassa, amíg a fűrészlánc feszessége meg- felelő nem lesz (lásd Fejezet 5.4 "A láncfe- szesség ellenőrzése (06, 08)", oldal302).

9. Húzza meg a hatlapú anyákat (06/2).

FIGYELEM! A készülék károsodhat Ha csak benzint használna, ártana a motornak, és megszűnik a garancia.

Kizárólag jó minőségű benzint és kenőolajat használjon a mechanikai elemek teljesítményének és élettar- tamának hosszú távú fenntartására. TUDNIVALÓ Az ólommentes benzintől lerakódás ke- letkezhet a tartályban, ha két hónapon túl van benne. Mindig friss benzint hasz- náljon! A gép kétütemű motorral rendelkezik, amely ben- zin-olaj keverékkel működik. Megfelelő olaj Csak kiváló minőségű szintetikus, kétütemű mo- torolajokat használjon. A kereskedőnél kapható speciális, kifejezetten ilyen motorokhoz alkalmas olaj, amely nagyon jó teljesítményt képes garan- tálni. Megfelelő benzin Csak ólommentes, legalább 90-es oktánszámú benzint használjon.

5.1.1 Üzemanyag összekeverése

VESZÉLY! Robbanás- és tűzveszély A benzin és az üzemanyag keverék gyú- lékony!

A benzint és az üzemanyag keveré- ket kizárólag ilyen anyagokra enge- délyezett tartályban szabad tárolni, biztonságos helyen, hőforrástól, nyílt lángtól távol.

A tartályt gyermekek elől elzárva tartsa.

Az üzemanyag keverék készítése közben tilos a dohányzás. Kerülje a benzingőz belégzését. FIGYELEM! Motorkárosodások veszélye A tiszta benzin a motor károsodását és teljes meghibásodását okozhatja. Ebben az esetben a gyártóval szemben semmi- lyen garanciális igény nem támasztható.

A motort mindig az előírt keverési arányban elkészített benzin/olaj ke- verékkel használja. TUDNIVALÓ Az üzemanyag keverék folyamatosan öregszik. Az elöregedés megelőzésére ne készítsen előre túl nagy mennyisé- get. TUDNIVALÓ Rendszeresen tisztítsa meg a benzin- és keveréktartályt a lerakódások eltávolítá- sára. Ha a keverék nem megfelelő, fokozódik a dugaty- tyú idő előtti berágódásának kockázata a túl sze- gény keverék miatt. A garancia akkor is érvényét veszti, ha a jelen kézikönyvnek az üzemanyag- keverék készítésére vonatkozó utasításait nem tartják be. Az alábbi táblázat a helyes keverési arányt mu- tatja be egy példán keresztül. Keverési arány Benzin Olaj 50:1 (50 rész üzem- anyag és 1 rész olaj) 5 liter 100 ml

1. Az engedélyezett kannába töltse be az előírt

mennyiségű benzin kb. felét.2500096_b 301 Üzembe helyezés

2. Adja hozzá a táblázatban írt teljes mennyi-

3. Adja hozzá a maradék benzint.

4. Zárja le a tartályt, majd alaposan rázza ösz-

FIGYELEM! A készülék károsodhat Ha a lánckenéshez fáradt olajat használ- nak, akkor az abban található fémes ré- szecskék a vezetősín és a fűrészlánc idő előtti elkopását eredményezik. Erre a gyártó jótállása nem vonatkozik.

Soha ne használjon fáradt olajat, ha- nem csak biológiailag lebomló fű- részláncolajat. FIGYELEM! Környezeti károk veszélye Ásványolajoknak a lánckenéshez törté- nő alkalmazása súlyos környezeti károk- hoz vezet.

Soha ne használjon ásványolajat, hanem csak biológiailag lebomló fű- részláncolajat. Nem szabad tisztítatlan olajat használni, mert el- tömődik a tartályszűrő és javíthatatlan sérülés ke- letkezik az olajszivattyúban. A jó minőségű olaj használata döntő fontosságú, hogy megfelelő hatású legyen a kenésre váró elemek kenése; a használt vagy gyenge minő- ségű olaj csökkenti a kenés értékét és csökkenti a fűrészlánc és a vezetősín élettartamát. Javasoljuk, hogy az olajtartályt minden üzem- anyag töltéskor (tölcsér segítségével) töltse tele. Az olajtartály kapacitását úgy méretezte a gyártó, hogy az üzemanyag előbb fogyjon ki, mint az olaj, így garantált, hogy a gép nem fog ke- nőanyag nélkül üzemelni.

5.3 Üzemanyag betöltése (07)

VESZÉLY! Robbanás- és tűzveszély A felszabaduló benzin/levegő keverék miatt robbanásveszélyes légkör áll fenn. Az üzemanyag kezelése során előfordu- ló durranás, robbanás és tűz súlyos sze- mélyi sérülésekhez és akár halálhoz is vezethet.

Soha ne dohányozzon, ha benzinnel foglalkozik.

A benzinnel csak a szabadban fog- lalkozzon, zárt helyiségekben soha.

Feltétlenül tartsa be az alább felso- rolt viselkedési szabályokat. Üzemanyag betöltése

1. Kapcsolja ki a motort és a védőburkolatot

húzza a fel a fűrészláncra.

2. Tisztítsa meg a tanksapkazárat (07/1) és a

környező területet, hogy ne jusson szennye- ződés a tartályba.

3. A tanksapkazárat (07/1) óvatosan nyissa ki,

mert lehet, hogy a tartályban nyomás alakult ki.

4. Az üzemanyagot egy tölcsérrel töltse be.

5. Tegye fel a tartályra a tanksapkazárat, majd

6. A talajt és a készüléket tisztítsa meg a kiöm-

7. A készüléket csak akkor indítsa el, ha az

üzemanyag gőzei már elillantak. Töltsön be fűrészláncolajat

1. Kapcsolja ki a motort és a védőburkolatot

húzza a fel a fűrészláncra.

2. Tisztítsa meg az olajtartály zárókupakját

(07/2) és a környező területet, hogy ne jus- son szennyeződés a tartályba.

3. Az olajtartály zárókupakját (07/2) csavarja fel.

4. A fűrészláncolajat egy tölcsérrel töltse be.

5. Tegye fel a tartályra az olajtartály zárókupak-

ját, majd húzza szorosra.

6. A talajt és a készüléket tisztítsa meg a kiöm-

lött fűrészolajtól.HU 302 6436 | 6442 Kezelés

5.4 A láncfeszesség ellenőrzése (06, 08)

VESZÉLY! Életveszély és súlyos sérülések ve- szélye. Életveszély és a legsúlyosabb sérülések veszélye a motor bekapcsolt állapotá- ban.

Csak kikapcsolt motor mellett sza- bad bármilyen beavatkozást végez- ni. A feszesség akkor megfelelő, ha a szemek a fű- részlánc felemelésekor a vezetősín közepén még nem szabadulnak ki a vezetőből (08/1), de a fű- részlánc még forgatható. A fűrészlánc megfeszítése

1. A mellékelt kombinált kulccsal lazítsa meg a

lánckerékvédő (06/1) hatlapú anyacsavarjait (06/2).

2. A láncfeszítő beállítócsavarját (06/3) addig

forgassa, amíg a fűrészlánc feszessége meg- felelő nem lesz.

3. Húzza meg a hatlapú anyákat (06/2).

5.5 A láncfék ellenőrzése (09)

FIGYELMEZTETÉS! Életveszély és a legsúlyosabb sérülé- sek veszélye hibás láncfék miatt Ha a láncfék nem működik, akkor pl. visszarúgás (kickback) közben a mozgó fűrészlánc a kezelő legsúlyosabb, akár halálos sérüléseit is okozhatja.

Minden munkakezdés előtt ellenőriz- ze a láncféket.

Ne kapcsolja be a láncfűrészt, ha a láncfék hibás. Ilyen esetben egy ügyfélszolgálati műhelyben elle- nőriztesse a láncfűrészt. A készülék egy biztonsági fékrendszerrel (lánc- fékkel) rendelkezik. A láncfék egy olyan berendezés, amelyet arra terveztek, hogy a fűrészlánc mozgását azonnal leállítsa, ha visszacsapódás fordul elő. Normál esetben a láncféket a tömegtehetetlenség akti- válja. A fék az ellenőrzéshez kézzel is működtethető.

1. Indítsa el a motort és a két markolatnál tartsa

erősen a készüléket.

2. Használja a biztonsági reteszelőgombot

(01/8) és a gázkart (01/7), hogy a lánc moz- gásban maradjon, majd a kézvédőt (09/1) a kézfejével tolja előre (09/a); a fűrészláncnak azonnal meg kell állnia.

3. Amint a fűrészlánc megállt, azonnal engedje

el a biztonsági reteszelőgombot, majd a gáz- kart.

4. Kapcsolja ki a motort.

5. A láncfék kioldásához a kézvédőt húzza hát-

A működési időre vonatkozó országspecifi- kus rendelkezéseket vegye figyelembe.

A hátsó fogantyút jobb kézzel, az elülső fo- gantyút bal kézzel erősen markolja és fogja.

A fogantyúkat ne engedje el, amíg a motor jár.

A fűrészláncot ne használja a következő ese- tekben:

alkohol, gyógyszer vagy kábítószer hatá-

6.1 A motor be-/kikapcsolása

FIGYELMEZTETÉS! Robbanás- és tűzveszély A felszabaduló benzin/levegő keverék miatt robbanásveszélyes légkör áll fenn. Az üzemanyag kezelése során előfordu- ló durranás, robbanás és tűz súlyos sze- mélyi sérülésekhez és akár halálhoz is vezethet.

A motort az üzemanyag-feltöltés he- lyétől legalább 3 méterre indítsa be.

6.1.1 A motor indítása (10, 11)

VIGYÁZAT! Sérülésveszély az indítózsinór miatt Az indítózsinór gyors visszahúzása miatt a zsinór a kezét gyorsan a motorhoz ránthatja. Eközben zúzódásokat és rán- dulásokat szenvedhet.

Az indítózsinórt soha ne csavarja a keze köré.2500096_b 303 Kezelés FIGYELEM! A készülék károsodhat Ha az indítózsinórt túlzottan kihúzza, ez károsodásokhoz vezethet.

Ne húzza ki teljesen a zsinórt és ne érjen hozzá a zsinórvezető nyílás széléhez, ne engedje el a fogantyút, de közben akadályozza meg, hogy a zsinór ellenőrzés nélkül visszahú- zódjon. FIGYELEM! A készülék károsodhat Ha a motort magasabb fordulatszámon és a láncféket működtetve használja, a kuplung túlmelegedhet.

Kerülje el a motor magas fordulat- számon és a láncfék működtetésé- vel történő használatát. Hidegindítás Hidegindítás alatt a motor legalább 5 perc állá- sidő vagy az üzemanyaggal való feltöltés után történő beindítását értjük.

1. Helyezze a készüléket egy sima felületre,

fogja erősen az elülső kengyelmarkolatot és nyomja a készüléket a talajra. Szükség ese- tén a jobb lábfejével lépjen rá a hátsó ken- gyelmarkolatra.

2. Működtesse a láncféket, ehhez a kézvédőt

3. Távolítsa el a fűrészlánc védőburkolatát.

4. A primer golyót (10/1) 3-4 alkalommal nyomja

5. Az óramutató járásával egyezően forgassa el

ütközésig a hidegindító forgatható gombját (11/1).

6. A szabad kezével az indítófogantyút (11/2)

húzza felfelé (11/a), amíg ellenállást nem érez.

7. Ne engedje el az indítófogantyút, amíg a mo-

tor először be nem ugrik. Ezután az óramuta- tó járásával ellentétesen forgassa el ütközé- sig a hidegindító forgatható gombját (11/1).

8. Az indítófogantyút (11/2) többször erősen

húzza meg, amíg a motor ismét be nem ug- rik.

9. Amint a motor beindult, röviden nyomja meg

a biztonsági reteszelőgombot (11/3) és a gázkart (11/4). Ezáltal a porlasztó fojtószele- pe kiszabadul a reteszelt pozícióból.

10. A készüléket kb. egy percig hagyja terhelés

11. Oldja ki a láncféket, ehhez a kézvédőt húzza

hátra. Melegindítás Ha a motort csak rövid időre állították le, akkor a beindításhoz csak a primer golyót kell megnyom- ni, a hidegindító forgatható gombját nem kell el- forgatni.

6.1.2 Motor kikapcsolása (12)

1. Engedje el a biztonsági reteszelőgombot

(12/1), majd a gázkart (12/2) is.

2. A motort néhány másodpercig hagyja működ-

3. A billenőgombot (12/3) kapcsolja „0” pozíció-

6.2 A munka végeztével

FIGYELMEZTETÉS! Vágási sérülések veszélye A fűrészlánc éles tagjai vágott sérülése- ket okozhatnak.

Kapcsolja ki a motort.

Viseljen védőkesztyűt. FIGYELMEZTETÉS! Tűzveszély A felforrósodott géptől a vágási hulladék (pl. a faforgács, a gallymaradékok vagy a falevelek) meggyulladhatnak.

Hűtse le a motort, mielőtt a gépet tá- rolóhelyiségbe teszi.

A tűzveszély csökkentésére tisztítsa meg a gépet a forgácstól, ágmarad- ványoktól, levelektől, a felesleges zsírtól.

Nyesedékkel teli tartály nem tárolha- tó zárt helyiségben.

1. Kapcsolja ki a motort (lásd Fejezet 6.1.2 "Mo-

tor kikapcsolása (12)", oldal303).

2. Hagyja lehűlni a készüléket.

3. Távolítson el minden forgács- és olajmarad-

4. Erős szennyeződés esetén szerelje le a fű-

részláncot és néhány órára tegye különleges tisztítófolyadékkal teli edénybe. Ezután tiszta vízzel mossa le és összeszerelés előtt kezel- je a készüléket szórja be megfelelő rozsda- védő anyaggal.HU 304 6436 | 6442 Munkamagatartás és munkatechnika

5. A készülék megtisztítása előtt a védőburkola-

tot húzza fel a fűrészláncra.

6.3 Váltás normál/nyári és téli üzemmód

között(29) Ahhoz, hogy alacsony környezeti hőmérsékleten (5°C alatt) megelőzze a porlasztó jegesedését, a beszívott levegőt a tolóbetét téli állásba állításá- val elő lehet melegíteni. A tolóbetét a levegőszű- rő tetejének levétele után közvetlenül elérhető. FIGYELEM! Motor károsodásának veszélye túlme- legedés miatt Ha a láncfűrészt 5°C felett üzemeltetik és a tolóbetét téli állásban található, ak- kor túlmelegedés fordulhat elő.

Használat előtt ellenőrizze a környe- zeti hőmérsékletet, és ha szüksé- ges, változtassa meg a tolóbetét ál- lását.

1. Légszűrő tető leszerelése (lásd Fejezet 8.1

"A levegőszűrő fedelének leszerelése/felsze- relése (20)", oldal307).

2. A tolóbetétet (29/1) kézzel húzza ki (29/a) a

3. Fordítsa el vízszintesen a tolóbetétet (29/b):

5°C felett, azaz normál/nyári üzemmód- ban: Normál/nyári üzemmódban a nap szimbólumnak (29/2) kell látszania.

5°C alatt, azaz téli üzemmódban: Téli üzemmódban a hópehely szimbólumnak (29/3) kell látszania.

4. Fordítsa el függőlegesen (29/c) a tolóbetétet.

5. Tolja be (29/d) a tolóbetétet a keretbe.

6. Légszűrő tető felszerelése (lásd Fejezet 8.1

"A levegőszűrő fedelének leszerelése/felsze- relése (20)", oldal307).

7 MUNKAMAGATARTÁS ÉS

MUNKATECHNIKA VESZÉLY! Életveszély elégtelen szaktudás kö- vetkeztében! Az elégtelen szaktudás súlyos, akár ha- lálos sérülésekhez is vezethet!

Favágást és gallyazást csak képzett és tapasztalt személyek végezhet- nek. VESZÉLY! Életveszély a gép nem ellenőrizhető mozgásai miatt A mozgásban lévő fűrészlánc óriási erő- ket fejt ki, amelyek a láncfűrész hirtelen és ellenőrzés nélküli kitöréseit és kirepü- lését okozhatják.

A láncfűrészt mindig két kézzel tart- sa erősen, a bal kezével az elülső kengyelmarkolatot, a jobb kezével pedig a hátsó kengyelmarkolatot tartva. Ebből a szempontból mind- egy, hogy Ön bal- vagy jobbkezes. VESZÉLY! Életveszély a visszarúgás (kickback) következtében! A készülék visszarúgása (kickback) mi- att a kezelő életveszélyes sérüléseket szenvedhet.

Feltétlenül tartsa be a visszarúgás el- kerülésére vonatkozó intézkedéseket! VIGYÁZAT! Egészségkárosodás veszélye veszé- lyes anyagok belélegzése miatt! A kenőolajgőzök, a kipufogógáz és a fű- részpor belégzésének egészségkárosító hatása lehet.

Viselje mindig az előírás szerinti személyi védőfelszerelést. VIGYÁZAT! Sérülésveszély a láncfűrész elakadá- sa esetén Ha megpróbál egy vágás közben elakadt vágóeszköz-készletet – vagyis fűrészlán- cot/vezetősínt – a motor működése köz- ben kihúzni, fennáll a személyi sérülés és a készülék károsodásának a veszélye.

Állítsa le a motort, majd támaszkodjon a szerszámra (pl. feszítővassal) vagy egy második láncfűrésszel, illetve vá- gókészlettel végezzen tehermentesítő vágást. A vágás befejezésekor azonnal vegye ki a beszorult vágókészletet.

Kövesse a következő szakaszokban megadott tudnivalókat és eljáráso- kat, amelyek a fűrészlánc elakadá- sának, ill. beszorulásának megaka- dályozására szolgálnak.2500096_b 305 Munkamagatartás és munkatechnika TUDNIVALÓ A mezőgazdasági szakmai biztosí- tóegyesületek rendszeresen szerveznek tanfolyamokat a láncfűrészek kezelésé- ről és a favágásról.

7.1 A karmos ütköző használata (13)

1. A karmos ütközőt (13/1) szúrja bele a fatörzs-

be, majd a fűrészlánc ívelt mozgatásával (13/ a) vezesse be a fűrészláncot a fa vágásához.

2. Ismételje meg többször is a munkalépést, és

közben a karmos ütköző illesztési pontját he- lyezze át (13/b).

7.2 Fák döntése (14, 15)

VESZÉLY! Életveszély ledőlő fa következtében! Ha egy fa dőlésekor hátrálásra nincs mód, akkor súlyos, akár halálos sérülé- sek következhetnek be!

Csak akkor fogjon a fa döntéséhez, ha a zuhanó fától való akadálymen- tes hátrálás biztosított. VESZÉLY! Életveszély ellenőrizetlenül dőlő fa következtében! Az ellenőrizetlenül ledőlő fák súlyos, akár halálos sérüléseket okozhatnak!

A fa ellenőrizett döntésének biztosí- tása érdekében a bevágás és a ki- döntő vágat között hagyjon meg a törzsátmérő kb. 1/10-ét kitevő tö- rőélt.

Szél esetén ne végezzen fadöntést. TUDNIVALÓ Csak fa, műanyag vagy alumíniumékek alkalmazhatók. Mielőtt hozzáfogna a döntési munkákhoz, a kö- vetkező intézkedéseket kell elvégeznie.

Biztosítsa, hogy a veszélyes területen ne le- gyenek más személyek, állatok vagy tárgyak.

A legközelebbi munkahelytől vagy tárgytól való biztonsági távolság legalább 2½ fahosz- sznyira legyen.

Ügyeljen az ellátóvezetékekre és az idegen vagyonra. Szükség esetén értesítse az ener- giaszolgáltató vállalatot vagy a tulajdonost.

Ítélje meg a fa dőlési irányát. A fa dőlési irányát a következők befolyásol- ják:

a fa természetes hajlása

egyoldalú ágképződés

sík vagy lejtős fekvés

aszimmetrikus növés, fakárok

szélirány és szélsebesség

lejtős terepen mindig a kivágandó fa fölött dolgozzon.

Ellenőrizze, hogy az előzőleg meghatározott hátrálási útvonalon nincsenek-e akadályok. A hátrálási útvonalnak az esés irányától kb. 45°-ban ferdén visszafelé kell vezetnie (14).

A törzsnek mentesnek kell lennie a bozóttól, ágaktól és idegen testektől (pl. szennyező- dés, kövek, laza fakéreg, szögek, kapcsok, drót stb.). Egy fa kivágásához egy bevágást és egy kidöntő vágást kell végezni.

1. Kidöntő és hossztoló vágásoknál a karmos

ütközőt biztonságosan vigye a levágandó fá- hoz.

2. A bevágást (15/c) először vízszintesen, majd

felülről legalább 45°-os szögben fűrészelje be. Ezzel elkerülhető a láncfűrész beszorulá- sa a második bevágás végzésekor. A bevá- gást lehetőleg a talaj közelben és a kívánt döntési irányban (15/e) kell elvégezni. A be- vágás mélységének a rönk átmérője kb. 1/4- ének kell lennie.

3. A kidöntő vágatot (15/d) a bevágással szem-

ben pontosan vízszintesen kell befűrészelni. A kidöntő vágatot a vízszintes bevágás fölött 3-5 cm-rel kell bevágni.

4. A kidöntő vágatot (15/d) olyan mélyen fűré-

szelje be, hogy a törzsátmérő legalább 1/10- ének megfelelő törőél (15/f) maradjon a be- vágás (15/c) és a kidöntő vágat (15/d) között. A törőél megakadályozza, hogy a fa elfordul- jon és a nem megfelelő irányba dőljön. A ki- döntő vágatnak (15/d) a törőélhez (15/f) való közelítésénél a fa dőlésének meg kell kez- dődnie. A fa a fűrészelés közben dől:

Ha a fa esetleg rossz irányba dől, vagy visszahajlik, és beszorítja a láncfűrészt, akkor a kidöntő vágatot abba kell hagyni. A vágat megnyitásához és a fának a kí-HU 306 6436 | 6442 Munkamagatartás és munkatechnika vánt döntési vonalba való áthelyezésé- hez ékeket kell behajtani.

A láncfűrészt azonnal húzza ki a vágat- ból, kapcsolja le és tegye le.

Menjen a hátrálási területre.

Ügyeljen a lezuhanó gallyakra és ágakra.

5. Ha a fa állva marad, akkor ékeknek a döntési

vágatba való behajtásával ellenőrzötten kell ledönteni.

6. A fűrészelési munka befejezése után azonnal

vegye le a hallásvédőt és ügyeljen a jelekre vagy a figyelmeztető hívásokra.

Ehhez a munkához a következő pontokat kell fi- gyelembe venni:

A láncfűrészt támassza neki a faágnak, majd a jól hozzáférhető ágakat közvetlenül a fa- törzsnél vágja le (16/a). Lejtős területen alul- ról felfelé előrehaladva dolgozzon.

A nagyobb, lefelé irányuló, a fát támasztó ágakat egyelőre hagyja állni.

A kisebb ágakat egy vágással válassza le.

Ügyeljen a feszültség alatt álló ágakra, eze- ket először felfelé kissé vágja be, majd alulról felfelé fűrészelje át, hogy elkerülje a láncfű- rész beszorulását (16/b).

A szabadon lévő ágakat egy kissé vágja be alulról, majd felülről fűrészelje át (16/c).

Bedugó, hossz- és szívvágatokat csak ta- pasztalt és képzett személyek végezzenek.

7.4 A fa hossztolása (17, 18, 19)

Ehhez a munkához a következő pontokat kell fi- gyelembe venni:

Lejtős területen mindig a fatörzs fölött dolgoz- zon, mivel a fatörzs legurulhat.

A láncfűrészt úgy vezesse, hogy egy testré- sze se legyen a fűrészlánc meghosszabbított lengőterületén.

A láncfűrészt tegye a fatörzsre:

A karmos ütközőt közvetlenül a vágott él mellé helyezze, és a láncfűrészt e pont körül forgassa.

A láncfűrész felrakás közben megcsúsz- hat vagy kissé megugorhat. Ez a fától és a fűrészlánc állapotától függ. Ezért a láncfűrészt mindig szorosan kell tartani.

A vágás végén a láncfűrész a saját súlya mi- att kilendül, mert már nincs alátámasztása a bevágásban. Kontrolláltan tartson a mozgás ellen, de ne fejtsen ki nyomást, hogy a fű- részlánc nehogy a talajhoz érjen.

A vágás befejezése után várja meg, amíg a fűrészlánc leáll, mielőtt a láncfűrészt kikap- csolja.

A láncfűrész motorját mindig kapcsolja ki, mi- előtt a következő fához megy. A fatörzs teljes hossza egyenletesen fekszik fel:

A fatörzset felülről fűrészelje át, és ne fűré- szeljen a talajba (17/a). A fatörzs az egyik végén fekszik fel:

A láncfűrész beszorulásának és a fa forgá- csolódásának megakadályozására először a törzs átmérőjének 1/3-át alulról fűrészelje (18/a), majd a maradékot felülről az alsó vá- gással párhuzamosan fűrészelje át (18/b). A fatörzs mindkét végén felfekszik: A láncfűrész beszorulásának és a fa forgácsoló- dásának megakadályozására először a törzs át- mérőjének 1/3-át alulról fűrészelje (19/a), majd a maradékot alulról a felső vágással párhuzamo- san fűrészelje át (19/b).

7.5 Fűrészáru választékolása (hossztolás)

Ehhez a munkához a következő pontokat kell fi- gyelembe venni:

A vágást biztosan támassza meg (fűrészbak, ékek, gerendák).

Ügyeljen arra, hogy biztosan álljon, valamint testsúlya egyenletes elosztására.

A rönköket biztosítsa elfordulás ellen.

Csak működő fűrészláncot érintsen a vágás helyéhez. Felhelyezett fűrészlánccal soha ne kapcsolja be a láncfűrészt.

A fát ne tartsa lábbal vagy más személy által.2500096_b 307 Karbantartás és ápolás

8 KARBANTARTÁS ÉS ÁPOLÁS

VESZÉLY! Életveszély szakszerűtlen karbantar- tás miatt Szakképzetlen személyek által végzett karbantartási munkák, valamint nem en- gedélyezett pótalkatrészek használata súlyos, akár halálos sérülésekhez is ve- zethetnek.

A biztonsági berendezéseket ne tá- volítsa el és ne helyezze ezeket üzemen kívül.

Csak engedélyezett eredeti pótalkat- részeket használjon.

Rendszeres és szakszerű karbantar- tással gondoskodjon arról, hogy a készülék működőképes és tiszta ál- lapotban legyen. VESZÉLY! Életveszély és súlyos sérülések ve- szélye. Életveszély és a legsúlyosabb sérülések veszélye a motor bekapcsolt állapotá- ban.

Csak kikapcsolt motor mellett sza- bad bármilyen beavatkozást végez- ni. VIGYÁZAT! Sérülésveszély Az éles szélű és mozgó készülékalkatré- szek sérüléseket okozhatnak.

Karbantartási, ápolási és tisztítási munkák közben mindig viseljen vé- dőkesztyűt!

Alapvető fontosságú a helyes karbantartás a gép eredeti hatékonyságának és használati biztonságának fenntartására.

Gondoskodjon róla, hogy az összes anyag és csavar megfelelő módon meg legyen húzva, így biztosítva, hogy a gép megfelelő feltéte- lek mellett működjön.

Ne használja a készüléket kopott vagy sérült alkatrészekkel. A sérült alkatrészeket ki kell cserélni és semmiképp nem szabad javítani. Karbantartási munkák előtt:

Kapcsolja ki a motort és hagyja lehűlni.

A gyújtógyertya pipáját húzza le.

A láncfűrészen végzendő munkához viseljen védőkesztyűt.

A védőburkolatot csak akkor távolítsa el, ha magán a vezetősínen vagy a láncon kell be- avatkozást végezni.

Az előírásoknak megfelelően ártalmatlanítsa az olajat, a benzint és az egyéb szennyező anyagokat.

8.1 A levegőszűrő fedelének leszerelése/

felszerelése (20) A levegőszűrő fedelének leszerelése

1. Dugjon be egy csavarhúzót a biztosítókapocs

(20/1) és a levegőszűrő fedele (20/2) közé.

2. A csavarhúzóval a biztosítókapcsokat tolja el

(20/a) a levegőszűrő fedelétől.

3. Vegye le (20/c) a levegőszűrő fedelét a ké-

szülékről. A levegőszűrő fedelének felszerelése

1. A levegőszűrő fedelének nyelvét (20/3) tolja

be a burkolat alá, majd tegye fel a készülékre a levegőszűrő fedelét.

2. A biztosítókapcsokat (20/1) kattanásig nyom-

ja rá (20/b) a levegőszűrő fedelére.

8.2 Légszűrő tisztítása (21)

FIGYELEM! Veszély a szennyezett, hibás vagy hi- ányzó levegőszűrő miatt A készülék motorját visszafordíthatatlan károsodások érhetik, ha a levegőszűrő hiányzik, szennyezett vagy hibás.

A levegőszűrő tisztítása a gép hibát- lan működésének és hosszú élettar- tamának feltétele. A motor sérülésé- nek megelőzésére ne használja a gépet levegőszűrő nélkül vagy sérült levegőszűrővel.

15 gépüzemóránként végezzen tisz- títást.

A szűrőelemet nem lehet kimosni, és mindig csak akkor kell kicserélni, ha szennyezetté válik vagy megsé- rül. A levegőszűrő leszerelése

1. A motort kapcsolja ki és hagyja lehűlni.

2. Szerelje le a levegőszűrő fedelét (lásd Feje-

zet 8.1 "A levegőszűrő fedelének leszerelé- se/felszerelése (20)", oldal307).

3. Lazítsa meg a szárnyas anyát (21/1).HU

308 6436 | 6442 Karbantartás és ápolás

4. A levegőszűrőt (21/2) húzza felfelé (21/a).

5. A szívónyílást (21/3) egy tiszta kendővel zár-

ja le. Ezzel megakadályozható, hogy a szennyeződés a porlasztótérbe kerüljön.

6. Válassza szét a levegőszűrő (21/4) két ré-

szét. Légszűrő tisztítása

1. A nejlon szűrőt egy ecsettel vagy egy finom

kefével tisztítsa meg, adott esetben sűrített levegővel belülről kifelé óvatosan fúvassa át. Levegőszűrő felszerelése

1. Illessze össze a levegőszűrő (21/4) két ré-

2. A levegőszűrőt (21/2) tegye fel (21/b) a szí-

3. A levegőszűrőt a szárnyas anyával (21/1)

erősen csavarozza fel.

8.3 Gyújtógyertya ellenőrzése/cseréje (22,

23) A szigetelés károsodása, erős elektródabeégés vagy az elektródák beolajozódása esetén a gyúj- tógyertyát ki kell cserélni. Előkészítés

1. A motort kapcsolja ki és hagyja lehűlni.

2. Szerelje le a levegőszűrő fedelét (lásd Feje-

zet 8.1 "A levegőszűrő fedelének leszerelé- se/felszerelése (20)", oldal307).

3. A gyertyapipát (22/1) húzza le.

Az elektródahézag ellenőrzése (23)

1. A gyújtógyertyát (22/2) a mellékelt kombinált

kulccsal csavarja ki.

2. Az elektródát egy kefével tisztítsa meg

3. Mérje meg a távolságot (23/2). A távolságnak

0,6–0,7mm között kell lennie. Gyújtógyertya cseréje

1. A gyújtógyertyát (22/2) a mellékelt kombinált

kulccsal csavarja ki.

2. Az új gyújtógyertyát ütközésig csavarja be.

3. Tegye fel a gyertyapipát a gyújtógyertyára.

8.4 Vezetősín (25, 27)

Az aszimmetrikus kopás megelőzése érdekében a vezetősínt rendszeresen meg kell fordítani. A következő karbantartási munkákat kell elvégez- ni:

Zsírozza be a terelőcsillag csapágyát (27).

Tisztítsa meg (25) a vezetősín hornyát egy kaparóval (nem része a szállítmánynak).

Tisztítsa meg a zsírzófuratokat.

Lapos reszelővel távolítsa el a sorját a veze- tők széléről, majd egyenlítse ki a vezetők kö- zötti esetleges eltéréseket. Ki kell cserélni a vezetősínt, ha:

a horonymélységet kisebb, mint a húzószem magassága (hogy ne érhessen a horony aljá- hoz);

a vezető belső fala úgy elkopott, hogy oldalra dől a lánc.

8.5 A fűrészlánc élezése (24)

VESZÉLY! Életveszély a visszarúgás (kickback) következtében! A szakszerűtlenül megélezett fűrészlánc fokozza a visszarúgás és ezzel a halálos balesetek veszélyét.

A fűrészláncot szakszerűen élezze meg, hogy csökkentse a visszarú- gás veszélyét. TUDNIVALÓ A űrészláncok tapasztalatlan használója számára ajánlatos, hogy a fűrészlánc élezésével megfelelő vevőszolgálati szakembert bízzon meg. Biztonsági és hatékonysági okokból mindig a fű- részlánc legyen mindig eléggé élesek. Élezni kell, ha

porszerű forgácsot tapasztalunk.

nagyobb erő szükséges a vágáshoz.

a vágás nem egyenes.

nő az üzemanyag fogyasztás. Ha vevőszolgálattal csináltatja az élezést, megfe- lelő szerszámokkal végzik, így minimális az anyagkopás és az összes fog egyenletes élezé- sét biztosítják. A fűrészlánc saját kezű élezése kerek reszelővel végezhető, amelynek átmérője megfelelő az adott láncfajtához (lásd Fejezet 8.10 "Lánckar- bantartási táblázat", oldal310). Ügyesség és ta- pasztalat szükséges ahhoz, hogy a fogak ne sé- rüljenek meg.2500096_b 309 Karbantartás és ápolás A fűrészlánc élezéséhez:

1. Kapcsolja ki a motort, oldja ki a láncféket,

majd fogja be a vezetősínt a felszerelt fűrész- lánccal egy megfelelő satuba, de ügyeljen rá, hogy a fűrészlánc szabadon mozoghasson.

2. Feszítse meg a fűrészláncot, ha meglazul.

3. A reszelőt szerelje a megfelelő vezetőbe,

majd vezesse a fog kihagyásába, közben tartsa meg a fogprofilnak megfelelő egyenle- tes dőlésszöget.

4. Csak néhányszor reszeljen előre, majd a

munkalépést végezze el ugyanebben az irányban az összes fognál (jobbra vagy bal- ra).

5. A vezetősín pozícióját fordítsa meg a satu-

ban és ismételje meg a műveletet az összes többi fognál is.

6. Ellenőrizze, hogy a szélső fog ne nyúljon túl

az ellenőrző szerszámon és az esetleges ki- állást lapos reszelővel reszelje a profil lekere- kítésével.

7. Élezés után távolítsa el a keletkezett forgá-

csot és port, majd olajfürdővel végezze el a fűrészlánc kenését. Ki kell cserélni a láncot, ha

a fogak hossza kisebb, mint 5 mm;

Ha vannak: a fogakon lévő jelölést a vágóta- gok nem érik el;

a szemek játéka a láncszegecsen túl nagy.

8.6 Lánckenés ellenőrzése (26)

Soha ne üzemeltesse a készüléket a lánc megfe- lelő kenése nélkül. Ellenkező esetben a készülék élettartama csökken. Ezért minden munkakezdés előtt ellenőrizze az olaj mennyiségét az olajtar- tályban és ellenőrizze az olajszállítást.

1. Indítsa el a készüléket.

2. A működő fűrészláncot tartsa kb. 15cm-rel

egy fatönk vagy egy megfelelő alátét fölé. Megfelelő kenés esetén vékony olajfilm képződik a fatönkön (26/1).

8.7 A lánckenés beállítása (28)

VESZÉLY! Életveszély és súlyos sérülések ve- szélye. Életveszély és a legsúlyosabb sérülések veszélye a motor bekapcsolt állapotá- ban.

Csak kikapcsolt motor mellett sza- bad bármilyen beavatkozást végez- ni. A szállított olaj mennyisége egy beállítócsavarral szabályozható. A beállítócsavar a készülék alsó oldalán található (28/1). Egy kis csavarhúzót használjon a szállított meny- nyiség beállításához:

Az óra járása szerint elforgatva a szállított mennyiség csökken

Az óra járásával ellentétesen forgatva a szál- lított mennyiség nő Munka közben rendszeresen ellenőrizze, hogy elegendő olaj van-e az olajtartályban.

8.8 A fűrészlánc leállásának ellenőrzése

üresjáratban FIGYELMEZTETÉS! Veszély a fűrészlánc mozgása miatt Egy üresjáratban forgó fűrészlánc mun- ka közben életveszélyes sérüléseket okozhat.

Semmiképpen se dolgozzon a lánc- fűrésszek, ha a fűrészlánc üresjárat- ban mozog.

Minden használat előtt ellenőrizze, hogy a fűrészlánc áll-e, ha a motor üresjáratban működik.

1. A motort indítsa el és járassa üresjáratban.

2. Ellenőrizze, hogy a fűrészlánc áll-e.

3. Ha a fűrészlánc mozog, a következő hibákról

Az üresjárati fordulatszám túl magas (lásd Fejezet 8.9 "Üresjárati fordulatszám beállítása a porlasztónál", oldal310).

A tengelykapcsoló hibás, szennyezett vagy rosszul van beállítva. Forduljon AL- KO szervizhez.HU 310 6436 | 6442 Karbantartás és ápolás

8.9 Üresjárati fordulatszám beállítása a

porlasztónál Az üresjárati fordulatszám megtalálható a műsza- ki adatok között (lásd Fejezet 13 "Műszaki ada- tok", oldal314). A beállítás a legjobban egy for- dulatszámmérő segítségével végezhető. Ha az üresjárati fordulatszám helyesen van beál- lítva, a motor üresjáratban működik, a fűrészlánc azonban nem mozog. A használat helyétől függő- en (hegyvidék, síkság) az üresjárati beállítás he- lyesbítése lehet szükséges a „T” üresjárati sza- bályozócsavarral. TUDNIVALÓ Az üresjárati keverék „L” jelű szabályo- zócsavarját és a teljes terhelés „H” jelű csavarját csak egy AL-KO szervizmű- helyben szabad beállítani. A fűrészlánc gázadás nélkül mozog: Az üresjárati fordulatszám túl magas.

1. A „T” üresjárati szabályozócsavart (11/5) for-

gassa el az óra járásával ellentétes irányba addig, amíg a fűrészlánc már egyáltalán nem mozog. A motor mindig leáll, ha nincs gázadás: Az üresjárati fordulatszám túl alacsony.

1. A „T” üresjárati szabályozócsavart (11/5) for-

gassa el az óra járásával egyező irányban addig, amíg a motor egyenletesen nem mű- ködik. Ha az optimális porlasztóbeállítás a „T” üresjárati szabályozócsavar segítségével nem érhető el, akkor egy AL-KO szervizzel állíttassa be a por- lasztót.

8.10 Lánckarbantartási táblázat

FIGYELMEZTETÉS! Súlyos sérülések veszélye. Ha a láncfűrészen nem jóváhagyott fű- részlánc vagy vezetősín található, akkor súlyos sérülések következhetnek be.

Csak engedélyezett fűrészláncokat és vezetősíneket használjon. A táblázat különböző láncfajták értékeit mutatja be. Lánc típusa Reszelő átmé- rője Fejszög Alulsó szög Fej dőlésszöge (55°) Mélység A szerszám forgásszöge A szerszám dőlésszöge Oldalszög 91P053X 5/32" 30° 0° 80° 0,025" 91P057X 5/32" 30° 0° 80° 0,025" Mélység Reszelő2500096_b 311 Karbantartás és ápolás

8.11 Karbantartási terv

Az alábbi munkákat a felhasználónak kell végre- hajtania. Minden további munkát csak szakembe- rek végezhetnek el. A következő előírások normál használati viszo- nyokra vonatkoznak. Különleges körülmények, pl. különösen hosszú napi munkaidő mellett az előírt karbantartási időközöket megfelelően csökkente- ni kell. Karbantartási terv 5üze- móra után egyszer a munka megkez- dése előtt heten-

50üze- mórán- ként 100üze- mórán- ként szük- ség sze- rint szezon előtt/után, évente Karburátor Üresjárat ellenőrzése X Légszűrő Tisztítás X Csere X Gyújtógyertya Elektróda távolság elle- nőrzése, szükség esetén beállítása X X Csere X X Hangtompító Optikai ellenőrzés és ál- lapotellenőrzés

Üzemanyag tartály, olajtartály Tisztítás X X Láncfék A működés ellenőrzése X Tisztítás, csuklóhelyek kenése X X Lánckenés Ellenőrzés X X Fűrészlánc Optikai ellenőrzés és ál- lapotellenőrzés, élesség ellenőrzés

Élezés X X Csere, szükség esetén a lánckerék cseréje és a lánckerékcsapágy kené-

XHU 312 6436 | 6442 Hibaelhárítás Karbantartási terv 5üze- móra után egyszer a munka megkez- dése előtt heten-

50üze- mórán- ként 100üze- mórán- ként szük- ség sze- rint szezon előtt/után, évente Vezetősín Optikai ellenőrzés és ál- lapotellenőrzés

A vezetősín megfordítása X Terelőcsillag kenése X Lánchorony/olajfurat tisz- títása

Láncvezető tető belső ol- dalának tisztítása

Minden elérhető csavar (kivéve állítócsavarok) Meghúzás X X X Teljes gép Optikai ellenőrzés és ál- lapotellenőrzés

Tisztítás (levegőbeme- net, henger-hűtőbordák is) X X X

VIGYÁZAT! Sérülésveszély Az éles szélű és mozgó készülékalkatré- szek sérüléseket okozhatnak.

Karbantartási, ápolási és tisztítási munkák közben mindig viseljen vé- dőkesztyűt! TUDNIVALÓ Olyan hibák esetében, amelyek nem szerepelnek ebben a táblázatban, vagy amelyeket saját maga nem tudja kijaví- tani, forduljon vevőszolgálatunkhoz. Zavar Ok Elhárítás A motor nem indítható be vagy mindig leáll. Helytelen folyamat A motort az ebben az üzemeltetési útmutatóban leírtak szerint indítsa be. A gyújtógyertya szennyezett vagy nem megfelelő az elektródahézag Tisztítsa meg vagy cserélje ki a gyújtógyertyát. Elszennyeződött levegőszűrő Tisztítsa meg vagy cserélje ki a le- vegőszűrőt2500096_b 313 Hibaelhárítás Zavar Ok Elhárítás A vezetősín és a fűrészlánc működés közben forró. Füst- képződés. A fűrészlánc túlzottan feszes. Lazítsa meg a láncfeszítőt. Az olajtartály üres. Töltse fel fűrészláncolajjal. Az olajbemeneti nyílás és/ vagy a vezetősín vájata szennyezett. Tisztítsa meg az olajbemeneti nyí- lást és/vagy a vezetősín vájatát. A motor jár, de a fűrészlánc nem mozdul. A fűrészlánc túlzottan feszes. Lazítsa meg a láncfeszítőt. Meghibásodás Forduljon AL-KO szervizhez. Fűrészforgács helyett csak fű- részpor kerül ki. A láncfűrészt neki kell nyomni a fának. A fűrészlánc tompa. Élesítse meg a fűrészláncot vagy keressen fel egy AL-KO szervizt. A készülék szokatlanul rezeg. Meghibásodás Forduljon AL-KO szervizhez.HU 314 6436 | 6442 Szállítás

FIGYELMEZTETÉS! Életveszély és súlyos sérülések ve- szélye. Egy működő fűrészlánc szállítás közben súlyos, akár halálos sérüléseket is okoz- hat.

A láncfűrészt sohase hordja és szál- lítsa járó fűrészlánccal.

Szállítás tegye meg az előző intéz- kedéseket. Szállítás előtt tegye meg a következő intézkedé- seket:

1. Kapcsolja ki a motort.

2. Hagyja lehűlni a készüléket.

3. Távolítson el minden forgács- és olajmarad-

4. A védőburkolatot húzza rá a vezetősínre.

A láncfűrészt csak a kengyelmarkolatnál fogva tartsa. A vezetősín ekkor hátrafelé néz. Járművekben: Biztosítsa a láncfűrészt felborulás, károsodás és az üzemelési anyagok kiömlése el- len.

A készüléket minden használat után alaposan tisztítsa meg és tegyen fel minden védőburkolatot – ha vannak. A készüléket száraz, zárható, gyer- mekek által nem elérhető helyen tárolja. 30 napnál hosszabb üzemszünetek előtt a követ- kező munkákat végezze el:

1. Az üzemanyagtartályt és az olajtartályt telje-

2. A fűrészláncot és a vezetősínt vegye le, tisz-

títsa meg és rozsdavédő olajjal permetezze be.

3. A készüléket alaposan tisztítsa meg, és szá-

raz helyiségben tárolja. FIGYELEM! A készülék károsodhat A beszáradt/ragacsos fűrészláncolaj hosszabb tárolás esetén károsítja az olajvezető alkatrészeket.

A fűrészláncolajat hosszabb tárolás előtt távolítsa el a készülékből.

A gép ártalmatlanítása előtt az üzem- anyagtartályt és a motorolajtartályt ki kell üríteni!

A benzin és a motorolaj nem tartozik a háztartási hulladékhoz vagy a szenny- vízhez, hanem gondoskodni kell a szétválogatott begyűjtéséről, ill. ártal- matlanításáról! A csomagolás, a gép és a tartozékok újrahaszno- sítható anyagokból készültek, ezért ennek meg- felelően kell leselejtezni őket.

Típus 6436 6442 Cikkszám 127429 127430 Motortípus kétütemű kétütemű Motor lökettérfogata 35,2cm³ 41,9cm³ Maximális motorteljesítmény kW-ban (az ISO 7293 szerint) 1,45 1,7 Easy Start rendszer Igen / Primer Igen / Primer Üresjárati fordulatszám 3000 ± 400 min

Maximális fordulatszám 12000 min

Üzemanyag Benzin, ólommen- tes, legalább 90oktános Benzin, ólommen- tes, legalább 90oktános Keverési arány 1:50 1:50 Üzemanyagtartály térfogata 270cm

270cm 32500096_b 315 Ügyfélszolgálat/Szerviz Típus 6436 6442 Olajtartály térfogata 230cm

Hosszúság/Hasznos vágási hossz 35/33cm 40/37cm Lánckerék:

Fogak száma 6z/6T 6z/6T

Osztás 3/8" 3/8" Fűrészlánc:

Láncszem-szélesség 1,27mm (0,05”') 1,27mm (0,05”') Maximális láncsebesség ≤22,86m/s ≤22,86m/s Láncbiztosítás Igen / automati- kus Igen / automati- kus A láncfűrész tömege üres tartályokkal:

Súly vezetősínnel és fűrészlánccal 5,38kg 5,45kg

Súly vezetősín és fűrészlánc nélkül 4,75kg 4,75kg Hangnyomásszint LpA (a DIN EN ISO 22868 szerint) 101,1 dB(A) [K = 3,0 dB(A)] 101,5 dB(A) [K = 3,0 dB(A)] Hangteljesítményszint LwA (a DIN EN ISO 22868 szerint) 109,9 dB(A) [K = 3,0 dB(A)] 110,0 dB(A) [K = 3,0 dB(A)] Egyenértékű rezgési összérték (a DINENISO22867 szerint): Első markolat (K = 1,5 m/s

A garanciával, javítással vagy pótalkatrészekkel kapcsolatos kérdések esetén kérjük, forduljon a legközelebbi AL-KOszervizhez. Ezeket megtalál- ja az interneten a következő oldalon: www.al-ko.com/service-contactsHU 316 6436 | 6442 Garancia 15 GARANCIA A berendezés esetleges anyag- és gyártási hibáinak elhárítása javítással vagy alkatrészcserével törté- nik a törvényben előírt jótállási időn belül. A jótállási határidőt azon ország jogrendszere határozza meg, ahol a berendezést vásárolták. A garancia kizárólag akkor érvényes, ha:

betartják ezt az üzemeltetési utasítást

szakszerűen használják a berendezést

csak eredeti pótalkatrészeket használnak A garancia nem érvényes

önhatalmú javítási próbálkozás

önhatalmú műszaki módosítások

nem rendeltetésszerű használat esetén A garancia nem vonatkozik:

a használatból eredő festékhibákra,

a kopó alkatrészekre, amelyek a pótalkatrész-katalógusban be vannak keretezve xxxxxx (x)

belső égésű motorokra (ezekre a motorgyártó cég garanciális rendelkezései érvényesek). A garancia az első végfelhasználó vásárlásától lép életbe. Az időpont meghatározásakor a fizetési bi- zonylaton szereplő dátum a mérvadó. A garanciajeggyel és az eredeti fizetési bizonylattal forduljon a szakkereskedéshez vagy a legközelebbi hivatalos ügyfélszolgálathoz. A vevő eladóval szembeni kel- lékszavatossági jogainak törvényes érvényesítési lehetőségeit a jelen nyilatkozat nem befolyásolja. 16 AZ EREDETI EK MEGFELELŐSÉGI NYILATKOZAT FORDÍTÁSA Kijelentjük, hogy a termék a piacon értékesített formájában teljesíti a harmonizált EU irányelvek köve- telményeit, az EU biztonsági standardjait és a termékspecifikus standardokat. Termék Láncfűrészek Sorozatszám G4011022 Gyártó AL-KO Geräte GmbH Ichenhauser Str. 14 D-89359 Kötz A dokumentációért felelős sze- mély Andreas Hedrich Ichenhauser Str. 14 D-89359 Kötz Típus

Hangteljesítményszint EN ISO 3744 mért / garantált 6436: 109,9 / 113 dB(A) 6442: 110,0 / 113 dB(A) EU-irányelvek 2006/42/EK 2014/30/EU 2000/14/EK Megfelelőségi értékelés 2000/14/EK – V. melléklet Harmonizált szabványok

Típusellenőrzés alapja 2006/42/EK, IX. melléklet
