NAUDOJIMO INSTRUKCIJA 6436 SOLO

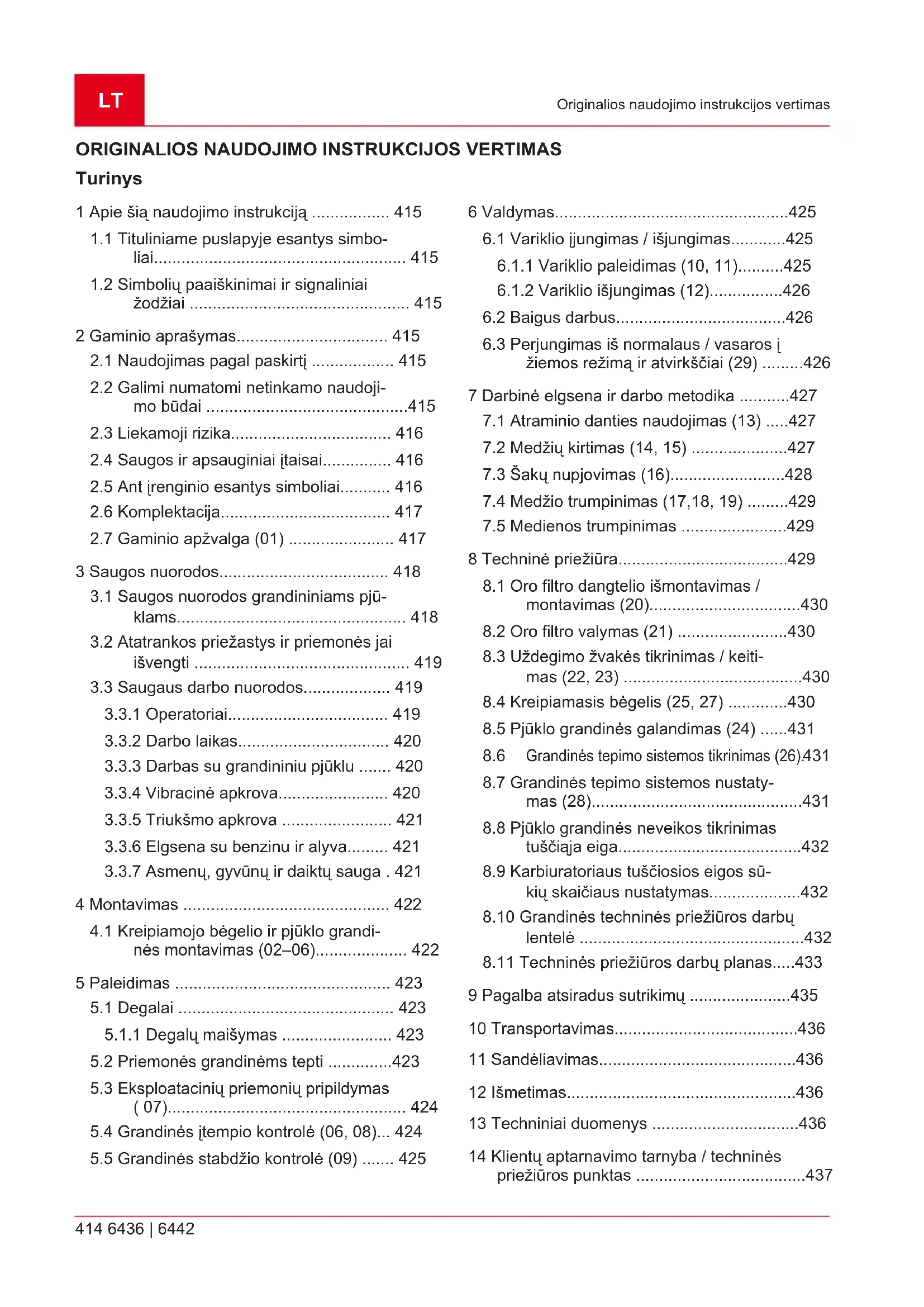

Turinys 1 Apie šią naudojimo instrukciją ................. 415

1.1 Tituliniame puslapyje esantys simbo-

liai....................................................... 415

1.2 Simbolių paaiškinimai ir signaliniai

žodžiai ................................................ 415 2 Gaminio aprašymas................................. 415

2.1 Naudojimas pagal paskirtį .................. 415

2.4 Saugos ir apsauginiai įtaisai............... 416

3.1 Saugos nuorodos grandininiams pjū-

klams.................................................. 418

3.2 Atatrankos priežastys ir priemonės jai

3.3.7 Asmenų, gyvūnų ir daiktų sauga . 421

4 Montavimas ............................................. 422

4.1 Kreipiamojo bėgelio ir pjūklo grandi-

5.2 Priemonės grandinėms tepti ..............423

5.3 Eksploatacinių priemonių pripildymas

( 07).................................................... 424

5.4 Grandinės įtempio kontrolė (06, 08)... 424

5.5 Grandinės stabdžio kontrolė (09) ....... 425

6 Valdymas...................................................425

6.1 Variklio įjungimas / išjungimas............425

6.3 Perjungimas iš normalaus / vasaros į

žiemos režimą ir atvirkščiai (29) .........426 7 Darbinė elgsena ir darbo metodika ...........427

7.1 Atraminio danties naudojimas (13) .....427

7.2 Medžių kirtimas (14, 15) .....................427

8 Techninė priežiūra.....................................429

8.1 Oro filtro dangtelio išmontavimas /

8.3 Uždegimo žvakės tikrinimas / keiti-

8.5 Pjūklo grandinės galandimas (24) ......431

Grandinės tepimo sistemos tikrinimas (26).

8.7 Grandinės tepimo sistemos nustaty-

mas (28)..............................................431

8.8 Pjūklo grandinės neveikos tikrinimas

tuščiąja eiga........................................432

8.9 Karbiuratoriaus tuščiosios eigos sū-

kių skaičiaus nustatymas....................432

8.10 Grandinės techninės priežiūros darbų

lentelė .................................................432

8.11 Techninės priežiūros darbų planas.....433

Vokiška versija yra originali naudojimo ins- trukcija. Visos kitos kalbų versijos yra origina- lios naudojimo instrukcijos vertimai.

Visada laikykite šią naudojimo instrukciją taip, kad visada galėtumėte ją paskaityti, kai reikės informacijos apie įrenginį.

Perduokite įrenginį kitiems asmenims tik kar- tu su šia naudojimo instrukcija.

Perskaitykite ir laikykitės šioje naudojimo ins- trukcijoje pateiktų saugos ir įspėjamųjų nuro- dymų.

1.1 Tituliniame puslapyje esantys simboliai

Simbolis Reikšmė Prieš eksploatuodami būtinai ati- džiai perskaitykite šią naudojimo instrukciją. Tai yra saugaus darbo ir sklandaus valdymo sąlyga. Naudojimo instrukcija Neeksploatuokite benzininio įrengi- nio šalia atviros liepsnos arba šilu- mos šaltinių.

1.2 Simbolių paaiškinimai ir signaliniai

žodžiai PAVOJUS! Nurodo gresiančią pavojingą situaciją, kurios neišvengus galimas mirtinas arba sunkus sužalojimas. ĮSPĖJIMAS! Nurodo galimą pavojingą situaciją, ku- rios neišvengus galimas mirtinas arba sunkus sužalojimas. ATSARGIAI! Nurodo galimą pavojingą situaciją, ku- rios neišvengus galimas lengvas arba vi- dutinio sunkumo sužalojimas. DĖMESIO! Nurodo situaciją, kurios neišvengus gali- ma materialinė žala. NUORODA Specialios nuorodos dėl geresnio su- prantamumo ir valdymo.

Šioje naudojimo instrukcijoje aprašytas ranka val- domas grandininis pjūklas, kuris varomas benzi- niniu varikliu.

2.1 Naudojimas pagal paskirtį

Grandininis pjūklas suprojektuotas tik sodo dar- bams atlikti. Šioje srityje grandininį pjūklą galima naudoti medžio pjovimo darbams, pvz.,

medžių kamienams pjauti,

šakoms pjauti, priklausomai nuo pjovimo il- gio. Grandininį pjūklą galima naudoti tik darbui su me- diena lauke. Darbo metu būtina pasirūpinti pa- kankamomis asmeninės apsaugos priemonėmis. Kitokie pjūklo panaudojimo būdai, kaip pvz., pro- fesionali medžių priežiūra, draudžiami. Už žalą, patirtą dėl valdymo klaidų, atsako operatorius. Su šiuo prietaisu galima naudoti tik naudojimo ins- trukcijoje nurodytas pjovimo grandinių ir pjovimo juostų kombinacijas. Kitoks nei čia aprašytas naudojimas yra laikomas naudojimu ne pagal pa- skirtį. Grandininio pjūklo negalima naudoti komercinėje srityje. ATSARGIAI! Pavojus susižaloti dėl naudojimo ne pagal paskirtį! Jei grandininiu pjūklu pjaunama medie- na arba kitos medžiagos, kurioje (-iose) yra svetimkūnių, galima susižaloti.

Naudokite grandininį pjūklą tik len- gviems medžio pjovimo darbams.

Prieš pjaudami patikrinkite medieną, ar nėra svetimkūnių, pvz., vinių, varžtų, apkaustų.

Nepjaukite šakų, kurios yra iš karto virš naudoto- jo arba kitų asmenų arba smailiu kampu į juos.LT 416 6436 | 6442 Gaminio aprašymas

Neeksploatuokite prietaiso potencialiai spro- gioje aplinkoje.

2.3 Liekamoji rizika

Net ir prietaisą naudojant pagal paskirtį negalima visiškai garantuoti, kad neliks jokios rizikos gali- mybės. Dėl įrenginio tipo ir konstrukcijos galimi toliau nurodyti pavojai.

Sąlytis su atvirais grandinės dantimis (pavo- jus įsipjauti).

Prieiga prie besisukančios grandinės (pavo- jus įsipjauti).

Staigus ir nenumatomas strypo judėjimas (pavojus įsipjauti).

Grandinės dalių atsilaisvinimas (įsipjovimas / pavojus susižaloti).

Apdirbtos medienos dalių atsilaisvinimas.

Apdirbtos medienos dalelių įkvėpimas.

2.4 Saugos ir apsauginiai įtaisai

ĮSPĖJIMAS! Sunkių sužalojimų pavojus manipu- liuojant saugos ir apsauginiais įtai- sais. Manipuliuojant saugos ir apsauginiais įtaisais, dirbant su grandininiu pjūklu ga- lima sunkiai susižaloti.

Neišjunkite saugos ir apsauginių įtai- sų!

Atlikite darbus su grandininiu pjūklu tik tada, kai tinkamai veikia visi sau- gos ir apsauginiai įtaisai. Kreipiamojo bėgelio apsauginis gaubtas Prieš transportuojant ant kreipiamojo bėgelio ir pjūklo grandinės reikia uždėti apsauginį gaubtą, kad nebūtų sužaloti asmenys ir apgadinti daiktai. Grandinės stabdys Įvykus atatrankai, grandinės stabdį aktyvina ran- kų apsauga ir veikianti pjūklo grandinė iš karto sustoja. Apsauginis blokavimo mygtukas Greičio svirtį galima paspausti tik tada, kai pa- spaudžiamas apsauginis blokavimo mygtukas.

2.5 Ant įrenginio esantys simboliai

Simbolis Reikšmė Ypatingas atsargumas valdant! Atatrankos pavojus! Nenaudokite grandininio pjūklo vie- na ranka! Naudokite apsauginį šalmą, klausos apsaugą ir akių apsaugą! Mūvėkite apsaugines pirštines! Avėkite tvirtą avalynę! Prieš eksploatacijos pradžią per- skaitykite naudojimo instrukciją! Visada eksploatuokite grandininį pjūklą abiem rankomis! Benzino / alyvos mišinio bakas Pagalbinis jungiklis Saulė: normalus / saulės režimas Snaigės: žiemos režimas2500096_b 417 Gaminio aprašymas Saugiam darbui ir saugiai techninei priežiūrai ant prietaiso yra įspausti simboliai. Visuomet paisyki- te šių nuorodų. Simbolis Reikšmė Jungtis, skirta degalų mišiniui pripil- dyti Padėtis: bako dangtelyje Grandinės alyvos užpildymo jungtis Padėtis: alyvos bako dangtelyje Variklio jungiklio aktyvinimas; nusta- tykite jungiklį ties „O“, variklis iš kar- to išjungiamas. Padėtis: galinės rankenos kairėje pusėje Oro filtro dangtelio mygtukas. Myg- tuką ištraukite – oro filtro dangtelis uždaromas, mygtuką įspauskite – oro filtro dangtelis atidaromas. Padėtis: Oro filtro dangtelis Alyvos siurblio nustatymas. Norėda- mi grandinės alyvos srautą padidin- ti, strypą sukite atsuktuvu rodyklės kryptimi iki padėties MAX, norėdami grandinės alyvos srautą sumažinti – strypą sukite iki padėties MIN. Padėtis: pavaros mechanizmo apa- čia Žemiau žymos „H“ esantis varžtas skirtas mišiniui reguliuoti dirbant di- desniu sūkių skaičiumi. Padėtis: viršuje kairėje ant galinės rankenos Žemiau žymos „L“ esantis varžtas skirtas mišiniui reguliuoti dirbant mažesniu sūkių skaičiumi. Padėtis: viršuje kairėje ant galinės rankenos Virš žymos „T“ esantis varžtas skir- tas tuščiosios eigos sūkių skaičiui reguliuoti. Padėtis: viršuje kairėje ant galinės rankenos Simbolis Reikšmė Rodo, kuria kryptimi yra atleistas (balta rodyklė) arba įjungtas (juoda rodyklė) grandinės stabdys. Padėtis: kreipiamojo bėgelio prieki- nė pusė Rodo, kuria kryptimi yra sumontuota grandinė. Padėtis: kreipiamojo bėgelio prieki- nė pusė Užtikrintas garso lygis: 113 dB(A)

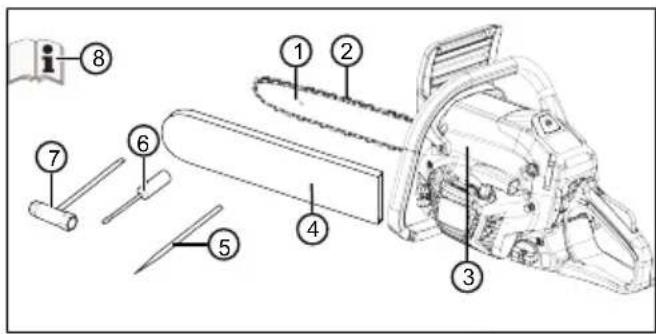

Išpakavę patikrinkite, ar buvo pristatytos visos konstrukcinės dalys.

Nr. Konstrukcinė dalis 1 Kreipiamasis bėgelis 2 Pjūklo grandinė 3 Grandininis benzininis pjūklas 4 Kreipiamojo bėgelio apsauginis gaubtas 5 Dildė 6 Atsuktuvas 7 Kombinuotasis raktas 8 Naudojimo instrukcija

2.7 Gaminio apžvalga (01)

Nr. Konstrukcinė dalis 1 Kreipiamasis bėgelis 2 Pjūklo grandinė 3 Priekinė rankų apsauga 4 Priekinė lanko formos rankena 5 Oro filtro dangtelisLT 418 6436 | 6442 Saugos nuorodos Nr. Konstrukcinė dalis 6 Oro filtro dangtelio fiksavimo spaustu- kai 7 Greičio svirtis 8 Apsauginis blokavimo mygtukas 9 Galinės lankos formos rankena 10 Mygtukas su svirtele, skirtas varikliui išjungti, atsistato savaime 11 Degalų bakas 12 Reguliavimo rankenėlė „Choke“ (skirta neįšilusiam varikliui paleisti) 13 Starterio rankena 14 Alyvos bakas 15 Kreipiamojo bėgelio apsauginis gaub- tas 16 Apsauginiai atraminiai dantys 17 Kreipiamojo bėgelio tvirtinimo veržlės 18 Grandinės įtempiklio nustatymo varž- tas 19 Bėgelio tvirtinimo elementas 20 Pagalbinis jungiklis 21 Naudojimo instrukcija 3 SAUGOS NUORODOS

Kiekvieną dieną prieš pradėdami naudoti įrenginį, jam nukritus arba po kitokių įvykių, pvz., po smūgio ar stūmimo jėgos poveikio, patikrinkite įrenginį, ar jis nepažeistas ir yra saugus eksploatuoti.

Patikrinkite degalų tiekimo sistemos sandaru- mą ir saugos įtaisų veikimą. Jokiu būdu ne- benaudokite nesaugių eksploatuoti įrenginių. Iškilus abejonių, susiekite su specializuotu prekybininku.

Dirbdami su įrenginiu, naudokite klausos ap- saugą, ypač, kai kasdien dirbate ilgiau nei 2,5 valandos. Eksploatuojant įrenginį, sklinda sti- prus triukšmas, kuris gali sutrikdyti operato- riaus klausą.

Mūvėkite nuo vibracijos apsaugančias piršti- nes ir reguliariai darykite pertrauką kaip pre- vencinę priemonę nuo baltų pirštų ligos. Il- gesnį laiką naudojant įrenginį, dėl vibracijos plaštakose gali sutrikti kraujotaka. Tikslios naudojimo trukmės nustatyti negalima. Tai priklauso nuo įvairių veiksnių. Nuolat naudo- dami įrenginį, atkreipkite dėmesį į savo plaš- takas ir pirštus. Jei ten pastebite tokių simp- tomų, kaip, pvz., nejautrumas, skausmas, niežėjimas, poveikis fizinei jėgai arba odos spalvos arba odos pasikeitimas, nedelsdami kreipkitės į gydytoją.

Niekada neeksploatuokite variklio uždarose patalpose ir jį išjunkite, jei, naudojant šį įren- ginį, pradeda pykinti, pradeda suktis galva ar- ba pajuntate silpnumą. Nedelsdami kreipkitės į gydytoją. Veikiant varikliui, įrenginys išskiria nuodingas išmetamąsias dujas. Šios dujos gali būti bekvapės ir nematomos.

Neeksploatuokite įrenginio šalia atviros lieps- nos arba šilumos šaltinių. Benzino ir tepimo alyvos garai yra labai degūs.

Jei dirbant su įrenginiu susidaro pjovimo dul- kių, migla arba dūmų, užsidėkite respiratorių. Jie gali būti kenksmingi sveikatai.

Kai pjūklas veikia, visas kūno dalis laiky- kite toliau nuo pjūklo grandinės. Prieš pa- leisdami pjūklą įsitikinkite, ar pjūklo gran- dinė niekur nesiliečia. Dirbant su grandini- niais pjūklais dėl vienintelio neatidumo aki- mirksnio pjūklo grandinė gali pagriebti drabu- žius arba kūno dalis.

Grandininį pjūklą visada laikykite dešine ranka paėmę už galinės rankenos, o kaire ranka paėmę už priekinės rankenos. Gran- dininio pjūklo negalima laikyti priešingai nei čia nurodyta, nes padidėja rizika susižaloti.

Naudokite apsauginius akinius ir klausos organus saugančias priemones. Taip pat rekomenduojame naudoti kitas kūną, plaštakas, kojas ir pėdas saugančias prie- mones. Vilkint tinkamus apsauginius drabu- žius mažėja pavojus susižaloti dėl išsviedžia- mų skiedrų ar prisilietus prie pjūklo grandi- nės.

Su grandininiu pjūklu nedirbkite įlipę į me- dį. Dirbant įlipus į medį kyla pavojus susižalo- ti.

Visada įsitikinkite, ar stovite stabiliai ir grandininį pjūklą naudokite tik tada, kai stovite ant tvirto, saugaus ir lygaus pa- grindo. Stovint ant slidaus ar nestabilaus pa- viršiaus, pvz., kopėčių, gali būti prarandama pusiausvyra arba grandininis pjūklas gali tapti nebekontroliuojamas.2500096_b 419 Saugos nuorodos

Jei pjaunate įtemptą šaką, įsidėmėkite, kad ji spyruokliuos. Atsilaisvinus medienos plaušams įtempta šaka gali atsimušti į pjūklo naudotoja ir (arba) grandininis pjūklas gali tapti nekontroliuojamas.

Ypač būkite atsargūs pjaudami atžalynus arba jaunus medelius. Plona medžiaga gali užstrigti pjūklo grandinėje ir atsitrenkti į Jus, todėl galite prarasti pusiausvyrą.

Grandininį pjūklą neškite išjungę ir paėmę už priekinės rankenos, pjūklo grandinę nukreipę nuo kūno. Transportuodami arba saugodami ant grandininio pjūklo visuo- met užmaukite apsauginį gaubtą. Atsargiai naudojant grandininį pjūklą sumažėja tikimy- bė netyčia prisiliesti prie veikiančios pjūklo grandinės.

Laikykitės tepimo, grandinės įtempimo ir priedų keitimo nurodymų. Netinkamai įtem- pus arba sutepus grandinę ji gali nutrūkti ar- ba padidėja atatrankos tikimybė.

Rankenos turi būti sausos ir nesuteptos tepalu ar alyva. Tepalu arba alyva suteptos rankenos yra slidžios, todėl įrenginys gali tap- ti nebekontroliuojamas.

Pjaukite tik medieną. Grandininio pjūklo nenaudokite darbams atlikti, kuriems jis neskirtas. Pavyzdžiui: nenaudokite gran- dininio pjūklo plastikui, mūrui arba neme- dinėms statybinėms medžiagoms pjauti. Grandininį pjūklą naudojant ne pagal paskirtį gali kilti pavojų.

3.2 Atatrankos priežastys ir priemonės jai

išvengti Atatranka gali įvykti kreipiamojo bėgelio smaiga- liui prisilietus prie kokio nors objekto arba, kai mediena linksta ir pjūklo grandinė užstringa pjū- vyje. Kartais prisilietus bėgelio smaigaliu gali atsirasti atgal veikianti jėga, kuri kreipiamąjį bėgelį traukia į viršų ir operatoriaus kryptimi. Pjūklo grandinei užstrigus ties viršutine kreipia- mojo bėgelio briauna bėgelį naudotojo link gali veikti staigi atatrankos jėga. Esant bet kuriai iš minėtų reakcijų pjūklas gali tapti nekontroliuojamas ir Jūs galite patirti sunkių traumų. Nepasikliaukite vien tik grandininiame pjūkle sumontuotais apsauginiais įtaisais. Naudo- dami grandininį pjūklą turėtumėte imtis įvairių priemonių, užtikrinančių saugų ir patikimą darbą. Atatranka yra neteisingo arba netinkamo įrankio naudojimo pasekmė. Jos galima išvengti taikant tinkamas toliau aprašytas atsargumo priemones:

Pjūklą tvirtai laikykite abiem rankomis, nykščiu ir pirštais apėmę grandininio pjū- klo rankenas. Kūnas ir rankos turi būti to- kioje padėtyje, kad galėtų išlaikyti atatran- kos jėgas. Imdamasis tinkamų priemonių, operatorius gali valdyti atatrankos jėgas. Grandininio pjūklo niekada nepaleiskite.

Venkite būti nenormalioje kūno padėtyje ir neatlikite pjovimo darbų didesniame aukš- tyje nei Jūsų pečiai. Taip išvengsite neap- dairaus kreipiamosios smaigalio prisilietimo prie kitų daiktų ir galėsite geriau kontroliuoti grandininį pjūklą netikėtose situacijose.

Visada naudokite gamintojo nurodytus at- sarginius bėgelius ir pjūklo grandines. Naudojant netinkamus atsarginius bėgelius ir pjūklo grandines, grandinės gali nutrūkti ir (arba) gali įvykti atatranka.

Galąsdami ir atlikdami pjūklo grandinės techninės priežiūros darbus laikykitės ga- mintojo nurodymų. Naudojant per didelio gylio ribotuvus padidėja atatrankos tikimybė.

3.3 Saugaus darbo nuorodos

Laikykitės šalyje galiojančių saugos taisyklių, pvz., profesinių sąjungų, socialinių fondų, darbų saugos žinybų.

Dirbkite tik ryškioje dienos šviesoje arba įjun- gę dirbtinį apšvietimą.

Darbo zonoje neturi būti daiktų (pvz., nupjau- tų dalių).

Naudotojas atsakingas už kitų asmenų suža- lojimą ir jų turto sugadinimą.

Jaunuoliams iki 16 metų arba asmenims, ne- susipažinusiems su naudojimo instrukcija, naudoti įrenginį yra draudžiama.

Jei su grandininiu pjūklu dirbate pirmą kartą: paprašykite, kad pardavėjas arba kitas speci- alistas paaiškintų, kaip elgtis su grandininiu pjūklu, arba išklausykite kursus;

Su šiuo grandininiu pjūklu dirbantys asmenys turi būti pailsėję, sveiki ir geros nuotaikos. Tie, kas dėl sveikatos negali persitempti, tu- rėtų pasiteirauti gydytojo, ar galima dirbti su šiuo grandininiu pjūklu.

Imkitės priemonių, kad apsisaugotumėte nuo vibracinių apkrovų. Priklausomai nuo to, kaip yra naudojamas įrankis, faktinės vi-LT 420 6436 | 6442 Saugos nuorodos bracijos vertės gali skirtis nuo nurodytųjų techniniuose duomenyse. Kartu atsižvelkite į visą darbo eigą, taigi, ir į laiko momentus, kai įrankis veikia be apkrovos arba yra išjungtas. Tinkamos priemonės, be kitų, apima regulia- rią įrankio ir jo priedėlių techninę priežiūrą, rankų laikymą šiltai, reguliarias pertraukas bei gerą darbo procesų planavimą.

Pagal vibracijos vertę apskaičiuokite maksimalią naudojimo trukmę ir darbo pertraukas.

Laikykitės šalyje galiojančių darbo su grandininiu pjūklu laiko nuostatų. Darbo su grandininiais pjū- klais trukmė gali būti ribojama šalyje ir vietoje ga- liojančiais teisės aktais.

3.3.3 Darbas su grandininiu pjūklu

ĮSPĖJIMAS! Sunkių sužalojimų pavojus. Kai naudojama ne iki galo sumontuotas grandininis pjūklas, galima patirti sunkių sužalojimų.

Naudokite grandininį pjūklą tik tuo atveju, jei ji buvo iki galo sumontuo- ta.

Prieš naudodami kaskart atlikite ap- žiūrimąją kontrolę ir taip patikrinkite, ar grandininis pjūklas sukomplektuo- tas ir ar nėra pažeistų arba susidė- vėjusių konstrukcinių dalių. Saugos ir apsauginiai įtaisai turi veikti.

Niekada nedirbkite vieni.

Visada turėkite parengtą pirmosios pagalbos vaistinėlę galimiems nelaimingiems atsitiki- mams.

Venkite prisilietimo prie metalinių daiktų, esančių žemėje arba sujungtų su ja elektriniu būdu.

klausos apsauga (pvz., apsauginiai ausų kištukai), ypač, kai kasdien dirbama ilgiau nei 2,5 valandos,

apsauginiai akiniai arba apsauginio šal- mo veido apsauga,

apsauginės kelnės su apsaugos nuo įpjo- vimo sluoksniu,

tvirtos darbinės pirštinės,

apsauginiai batai su kibiu padu, plienine nosele ir nuo įpjovimo saugančiu įdėklu.

Grandininio pjūklo nenaudokite aukščiau pe- čių, nes taip nebegalimas saugus valdymas.

Keisdami buvimo vietą, išjunkite variklį ir už- dėkite grandinės apsaugą.

Kai nenaudojate, išjunkite benzininį variklį ir uždėkite grandinės apsaugą.

Grandininį pjūklą padėkite tik išjungtą.

Grandininio pjūklo nenaudokite medžio kėli- mui ar judinimui.

Kamienus, storesnius už strypo ilgį, leidžiama pjauti tik specialistams.

Pjaudami pridėkite tik judančią pjūklo grandi- nę, niekada nejunkite grandininio pjūklo su uždėta pjūklo grandine.

Prižiūrėkite, kad į dirvožemį nepatektų pjūklų grandinių alyvos.

Nevykdykite pjovimo darbų esant lietui, snie- gui ar audrai.

Niekada neišjunkite saugos ir apsauginių įtai- sų.

3.3.4 Vibracinė apkrova

ĮSPĖJIMAS! Pavojus dėl vibracijos Tikroji vibracijos emisijos vertė naudo- jant prietaisą gali skirtis nuo tos, kurią nurodė gamintojas. Prieš naudodami ar- ba naudojimo metu atsižvelkite į šiuos įtakos turinčius veiksnius:

Ar prietaisas naudojamas pagal pa- skirtį?

Ar medžiaga pjaunama arba apdir- bama tinkamai?

Ar prietaisas yra tvarkingos būklės?

Ar pjovimo įrankis tinkamai pagaląs- tas arba ar sumontuotas tinkamas pjovimo įrankis?

Ar sumontuotos rankenos ir, jei rei- kia, vibracinės rankenos, bei ar jos tvirtai sujungtos su prietaisu?

Eksploatuokite prietaisą tik su tam tikram dar- bui reikalingu vidaus degimo variklio sūkių skaičiumi. Venkite maksimalaus sūkių skai- čiaus, kad sumažintumėte triukšmą ir vibraci- ją.

Netinkamai naudojant ir atliekant techninę priežiūrą, gali padidėti prietaiso keliamas triukšmas ir vibracija. Tai sutrikdys sveikatą.2500096_b 421 Saugos nuorodos Tokiu atveju nedelsdami išjunkite prietaisą ir paveskite jį suremontuoti įgaliotoms techni- nės priežiūros dirbtuvėms.

Apkrovos laipsnis dėl vibracijos priklauso nuo darbo, kurį reikia atlikti, arba nuo prietaiso naudojimo. Įvertinkite apkrovos laipsnį ir da- rykite atitinkamas pertraukas tarp darbų. Taip per visą darbo laiką gerokai sumažės vibraci- nė apkrova.

Ilgesnį laiką naudojant prietaisą, operatorių veikia vibracija, kuri gali sukelti kraujotakos problemų („baltas pirštas“). Norėdami išveng- ti šios rizikos, mūvėkite pirštines ir stebėkite, kad rankos būtų šiltos. Jei atpažįstami „balto piršto“ simptomai, nedelsdami kreipkitės į gy- dytoją. Prie šių simptomų priskiriami: nejaus- mingumas, jautrumo praradimas, peršėjimas, niežėjimas, skausmas, jėgų sumažėjimas, odos spalvos arba būsenos pasikeitimas. Pa- prastai šie simptomai būdingi pirštams, plaš- takoms arba pulsui. Žemoje temperatūroje (žemesnėje nei 10°C) padidėja pavojus.

Savo darbo dieną darykite ilgesnes pertrau- kas, kad galėtumėte pailsėti nuo triukšmo ir vibracijos. Suplanuokite savo darbą taip, kad prietaisų, kurie sukelia stiprią vibraciją, nau- dojimas būtų paskirstytas per kelias dienas.

Jei naudodami prietaisą savo plaštakose jun- tate nemalonų jausmą arba ant jų pastebite spalvos pokyčius, nedelsdami nutraukite dar- bus. Darykite pakankamas pertraukas tarp darbų. Dirbant be pakankamų pertraukų, gali atsirasti rankų vibracijos sindromas.

Sumažinkite vibracijos Jums keliamą riziką. Prižiūrėkite prietaisą pagal nurodymus nau- dojimo instrukcijoje.

Jei prietaisas dažnai naudojamas, susisiekite su savo prekybos atstovu, kad galėtumėte įsigyti nuo vibracijos apsaugančių priedų (pvz., rankenas).

Savo darbo plane nustatykite, kaip galima apriboti vibracinę apkrovą.

3.3.5 Triukšmo apkrova

Tam tikras triukšmas naudojant šį prietaisą yra neišvengiamas. Paskirstykite su intensyviu triukš- mu susijusius darbus į leistinus ir tam skirtus lai- kus. Prireikus laikykitės rimties laikų ir apribokite darbo trukmę iki būtinosios. Norėdami apsisaugo- ti patys ir apsaugoti šalia esančius asmenis, nau- dokite tinkamą klausos apsaugą.

3.3.6 Elgsena su benzinu ir alyva

PAVOJUS! Sprogimo ir gaisro pavojus Dėl išeinančio benzino / oro mišinio susi- daro potencialiai sprogi atmosfera. Ne- tinkamai naudojant degalus, pliūpsnis, sprogimas arba gaisras gali sunkiai arba netgi mirtinai sužaloti.

Kai naudojate benziną, nerūkykite.

Naudokite benziną tik lauke ir nieka- da uždarose patalpose.

Būtinai laikykitės toliau pateiktų elg- senos taisyklių.

Transportuokite ir laikykite benziną bei alyvą tik tam skirtuose rezervuaruose. Įsitikinkite, kad vaikai neturi prieigos prie laikomo benzi- no ir alyvos.

Kad neužterštumėte žemės (aplinkos apsau- ga), užtikrinkite, kad pilant degalus į žemę nepatektų benzino ir alyvos. Degalams pilti naudokite piltuvą.

Niekada nepilkite degalų į įrenginį uždarose patalpose. Ant grindų gali kauptis benzino garai arba taip įvykti išmetimas arba netgi sprogimas.

Nedelsdami nuvalykite išlietą benziną nuo įrenginio ir nuo žemės. Tekstilę, kuria valėte benziną, prieš ją utilizuodami, palikite išdžiūti gerai vėdinamoje vietoje. Priešingu atveju ji gali savaime užsidegti.

Jei išliejote benzino, susidaro benzino garai. Todėl nepaleiskite įrenginio toje pačioje vieto- je, o ne mažiau nei 3m nuo jos.

Venkite odos sąlyčio su mineraliniais produk- tais. Neįkvėpkite benzino garų. Pildami dega- lus, visada mūvėkite apsaugines pirštines. Reguliariai keiskite ir valykite apsauginius drabužius.

Atkreipkite dėmesį į tai, kad ant Jūsų drabu- žių nepatektų benzino. Patekus benzino ant drabužių, nedelsdami juos pasikeiskite.

Niekada nepilkite degalų į įrenginį veikiant ar- ba esant karštam varikliui.

3.3.7 Asmenų, gyvūnų ir daiktų sauga

Naudokite prietaisą tik tiems darbams, ku- riems jis numatytas. Naudojant ne pagal pa- skirtį, galima susižaloti ir apgadinti daiktus.

Junkite prietaisą tik tada, kai darbo zonoje nėra žmonių ir gyvūnų.LT 422 6436 | 6442 Montavimas

Laikykitės saugaus atstumo iki asmenų ir gy- vūnų arba, jei artinasi asmenys arba gyvūnai, išjunkite prietaisą.

Nenukreipkite variklio išmetamųjų dujų srauto į asmenis ir gyvūnus bei į degius produktus ir daiktus.

Niekada nelieskite įsiurbimo ir vėdinimo gro- telių veikiant varikliui. Besisukančios prietaiso dalys gali sužaloti.

Kai įrenginio nereikia, jį visada išjunkite, pvz., keisdami darbo zoną, atlikdami techninės priežiūros ir priežiūros darbus, pildydami ben- zino / alyvos mišinį.

Įvykus nelaimingam atsitikimui, nedelsdami išjunkite prietaisą, kad išvengtumėte kitų su- žalojimų arba materialinės žalos.

Niekada nenaudokite prietaiso su nudėvėto- mis arba sugedusiomis dalimis. Nusidėvėju- sios arba sugedusios prietaiso dalys gali sun- kiai sužaloti.

Laikykite prietaisą vaikams neprieinamoje vietoje. 4 MONTAVIMAS PAVOJUS! Pavojus gyvybei ir sunkių sužalojimų pavojus. Pavojus gyvybei ir sunkių sužalojimų pa- vojus esant įjungtam varikliui.

Visus veiksmus atlikite tuomet, kai variklis yra išjungtas. DĖMESIO! Įrenginio pažeidimo pavojus Įrenginio pažeidimo pavojus netinkamai sumontavus.

Įrenginį išpakuoti ir sumontuoti reikia ant lygaus ir stabilaus paviršiaus.

Turi būti užtikrinama pakankamai vietos, kad būtų galima judėti su prietaisu ir pakuote bei naudotis tin- kamais įrankiais. DĖMESIO! Žalos aplinkai pavojus Žalos aplinkai pavojus netinkamai utili- zuojant.

Pakuotę utilizuokite laikydamiesi ga- liojančių nacionalinių teisės aktų. ATSARGIAI! Pavojus susižaloti Aštriabriaunės ir judančios įrenginio da- lys gali sužeisti.

Norėdami sumontuoti pjovimo juostą ir grandinę, visada mūvėkite tvirtas apsaugines pirštines.

Montuodami pjovimo juostą ir gran- dinę būkite ypač atsargūs, kad nesu- trikdytumėte prietaiso saugumo ir efektyvaus veikimo; kilus abejonėms kreipkitės į prekybos atstovą. NUORODA Įrenginys pristatomas su išmontuota pjo- vimo juosta ir grandine bei tuščiais de- galų mišinio bei alyvos bakais. Prieš montuodami įsitikinkite, kad neaktyvintas grandinės stabdys. Grandinės stabdį atblokuosi- te, jei rankų apsaugą (01/3) patrauksite lanko for- mos rankenos (01/4) kryptimi.

4.1 Kreipiamojo bėgelio ir pjūklo grandinės

komplektacijoje esančiu kombinuotuoju raktu ir nuimkite žvaigždutės apsaugą (02/2) (02/ a).

2. Išimkite plastikinę skečiamąją detalę (02/3),

šis tarpinis elementas skirtas naudoti tik transportuojant supakuotą įrenginį, vėliau jis yra nebereikalingas.

3. Įstatykite kreipiamojo bėgelio (03/1) griovelį į

kaištinius varžtus (03/2) (03/a). Nustumkite kreipiamąjį bėgelį mašinos korpuso kryptimi (03/b).

4. Apjuoskite pjūklo grandine (04/1) žvaigždutę

(04/2) ir įdėkite į kreipiamojo bėgelio (04/3) griovelį. Tuo metu atsižvelkite į eigos kryptį. Uždėkite pjūklo grandinę ant kreipiamojo bė- gelio kreipiamosios žvaigždutės (05/a).

5. Vėl sumontuokite žvaigždutės apsaugą

(06/1), šešiabriaunes veržles (06/2) tik len- gvai prisukite.

6. Nustumkite kreipiamąjį bėgelį nuo mašinos

korpuso, kol pjūklo grandinė bus šiek tiek įtempta.

7. Abi šešiabriaunes veržles (06/2) prisukite

tiek, kad pjūklo grandinę dar būtų galima įtempti.2500096_b 423 Paleidimas

8. Grandinės įtempiklio nustatymo varžtą (06/3)

sukite tol, kol pjūklo grandinė bus tinkamai įtempta (žr. Skyrius 5.4 "Grandinės įtempio kontrolė (06, 08)", puslapis424).

DĖMESIO! Įrenginio pažeidimo pavojus Naudojant tik benziną gali būti pažei- džiamas variklis ir nebetenkama gamin- tojo teikiamos garantijos.

Naudokite tik aukštos kokybės ben- ziną ir alyvą, kad užtikrintumėte me- chaninių dalių našumą bei ilgą veiki- mo laiką. NUORODA Jei bešvinio benzino bake laikoma ilgiau nei 2 mėnesius, bake susidaro nuosėdų. Visada naudokite tik šviežią benziną! Šis prietaisas turi dvitaktį variklį, kuris veikia su benzino ir alyvos mišiniu. Tinkama alyva Naudokite tik aukštos kokybės sintetinę dvitakčių variklių alyvą. Specialiai tokiems varikliams su- kurtų alyvų, kurios padeda užtikrinti aukštą vari- klio našumą, galite įsigyti iš savo prekybos atsto- vo. Tinkamas benzinas Naudokite tik bešvinį benziną, kurio mažiausias oktaninis skaičius yra 90 ROZ.

5.1.1 Degalų maišymas

PAVOJUS! Sprogimo ir gaisro pavojus Benzinas ir jo mišiniai lengvai užsilieps- noja!

Benziną ir paruoštą mišinį laikykite tik degalams laikyti sertifikuotuose kanistruose, saugioje vietoje, ato- kiau nuo šilumos ir atviros liepsnos šaltinių.

Kanistrų niekada nelaikykite vai- kams pasiekiamoje vietoje.

Ruošdami mišinį nerūkykite ir neį- kvėpkite benzino garų. DĖMESIO! Variklio pažeidimo pavojus Pripildžius gryno benzino, variklis pažei- džiamas ir visiškai sugenda. Tokiu atve- ju gamintojas garantinių pretenzijų nepri- ima.

Visada eksploatuokite variklį su ben- zino / alyvos mišiniu, sumaišytu nu- rodytu maišymo santykiu. NUORODA Mišinys sensta. Neruoškite per didelio kiekio, kad išvengtumėte nuosėdų susi- darymo. NUORODA Benzino ir mišinio kanistrus retsykiais iš- valykite, kad pašalintumėte nuosėdas. Nepakankamai sumaišius, didėja rizika, kad dėl skysto mišinio anksčiau liko pradės rūdyti stūmo- klis. Jei nebus laikomasi šiame žinyne pateiktų degalų maišymo instrukcijų, garantija taip pat taps negaliojanti. Toliau lentelėje rasite tinkamą maišymo santykį su pavyzdžiu. Maišymo santykis Benzinas Alyva 50:1 (50 dalių degalų ir 1 dalis alyvos) 5 litrai 100 ml

1. Įpilkite į sertifikuotą kanistrą apie pusę nuro-

dyto benzino kiekio.

2. Supilkite visą lentelėje nurodytą alyvą.

3. Supilkite likusį benziną.

4. Uždarykite kanistrą ir gerai išmaišykite.

5.2 Priemonės grandinėms tepti

DĖMESIO! Prietaiso pažeidimo pavojus Grandinių tepimo sistemai naudojant se- ną alyvą, dėl joje esančių metalo nuotry- nų, anksčiau laiko susidėvi kreipiamasis bėgelis ir pjūklo grandinė. Be to, neten- kama gamintojo garantijos.

Niekada nenaudokite senos alyvos, o tik biologiškai yrančią pjūklų gran- dinių alyvą.LT 424 6436 | 6442 Paleidimas DĖMESIO! Žalos aplinkai pavojus Grandinių tepimo sistemai naudojant mi- neralinę alyvą, padaroma didelės žalos aplinkai.

Niekada nenaudokite mineralinės alyvos, o tik biologiškai yrančią pjū- klų grandinių alyvą. Negalima naudoti nešvarios alyvos, kad neužsi- kimštų bako filtras ir nebūtų sugadinamas alyvos siurblys. Labai svarbu naudoti kokybišką alyvą, kad pjau- namųjų dalių tepimas būtų efektyvus; naudojant panaudotą arba nekokybišką alyvą, neužtikrina- mas reikiamas tepimas ir sutrumpėja pjūklo gran- dinės bei kreipiamojo bėgelio eksploatavimo tru- kmė. Rekomenduojame pripildyti alyvos baką kaskart pilant degalų (pro piltuvėlį). Alyvos bakas yra to- kios konstrukcijos, kad degalai visuomet sunau- dojami pirmiau nei alyva, todėl užtikrinama, kad įrenginys niekada nebus naudojamas be tepimo priemonės.

5.3 Eksploatacinių priemonių pripildymas

( 07) PAVOJUS! Sprogimo ir gaisro pavojus Dėl išeinančio benzino / oro mišinio susi- daro potencialiai sprogi atmosfera. Ne- tinkamai naudojant degalus, pliūpsnis, sprogimas arba gaisras gali sunkiai arba netgi mirtinai sužaloti.

Kai naudojate benziną, nerūkykite.

Naudokite benziną tik lauke ir nieka- da uždarose patalpose.

Būtinai laikykitės toliau pateiktų elg- senos taisyklių. Degalų įpylimas

1. Išjunkite variklį ir ant pjūklo grandinės uždėki-

te apsauginį uždangalą.

2. Nuvalykite bako dangtelį (07/1) ir sritį aplink

jį, kad į baką nepatektų nešvarumų.

3. Atsargiai atsukite bako dangtelį (07/1), nes

viduje taip pat susidarė slėgio.

4. Įpilkite degalų, naudodami piltuvą.

5. Uždėkite bako dangtelį ant bako ir tvirtai už-

6. Nuvalykite nuo žemės ir įrenginio išsiliejusius

7. Paleiskite įrenginį tik tada, kai pasišalins de-

galų garai. Pjūklų grandinių alyvos pildymas

1. Išjunkite variklį ir ant pjūklo grandinės uždėki-

te apsauginį uždangalą.

2. Nuvalykite alyvos bako dangtelį (07/2) ir sritį

aplink jį, kad į baką nepatektų nešvarumų.

3. Atsukite alyvos bako dangtelį (07/2).

4. Įpilkite grandininių pjūklų alyvos, naudodami

5. Uždėkite alyvos bako dangtelį ant bako ir tvir-

6. Nuvalykite nuo žemės ir įrenginio išsiliejusią

grandininių pjūklų alyvą.

5.4 Grandinės įtempio kontrolė (06, 08)

PAVOJUS! Pavojus gyvybei ir sunkių sužalojimų pavojus. Pavojus gyvybei ir sunkių sužalojimų pa- vojus esant įjungtam varikliui.

Visus veiksmus atlikite tuomet, kai variklis yra išjungtas. Įtempis tinkamas, jei keliant pjūklo grandinę ją traukiantys elementai kreipiamojo bėgelio viduri- nėje galyje neatsilaisvina iš kreipiamosios (08/1), tačiau pjūklo grandinę dar galima pasukti. Pjūklo grandinės įtempimas

1. Kompklektacijoje esančiu kombinuotuoju rak-

tu atlaisvinkite žvaigždutės apsaugos (06/1) šešiabriaunes veržles (06/2).

2. Grandinės įtempiklio nustatymo varžtą (06/3)

sukite tol, kol pjūklo grandinė bus tinkamai įtempta.

5.5 Grandinės stabdžio kontrolė (09)

ĮSPĖJIMAS! Pavojus gyvybei ir sunkių sužalojimų pavojus sugedus grandinės stabdžiui Jei grandinės stabdys neveikia, pvz., jei veikiant pjūklo grandinei įvyksta atatran- ka, operatorius gali būti sunkiai arba net- gi mirtinai sužalotas.

Prieš darbo pradžią kaskart išbandy- kite grandinės stabdį.

Jei grandinės stabdys sugedęs, ne- junkite grandininio pjūklo. Tokiu atveju paveskite grandininį pjūklą patikrinti klientų aptarnavimo tarny- bos dirbtuvėse. Įrenginys yra su apsaugine stabdžių sistema (grandinės stabdžiu). Grandinės stabdys – tai įtaisas, kuris buvo sukur- tas nedelsiant sustabdyti pjūklo grandinės judėji- mą, kai įvyksta atatranka. Paprastai grandinės stabdys automatiškai aktyvinamas inercija. Norint patikrinti, šį stabdį gali aktyvinti ir rankiniu būdu.

1. Paleiskite variklį ir tvirtai laikykite įrenginį už

2. Aktyvinkite apsauginį blokavimo mygtuką

(01/8) ir greičio svirtį (01/7), kad grandinė ju- dėtų, tada kaire išorine plaštakos dalimis pa- spauskite rankų apsaugą (09/1) į priekį (09/ a); pjūklo grandinė turi iškart sustoti.

3. Kai pjūklo grandinė sustos, iš karto atleiskite

apsauginį blokavimo mygtuką ir tada atleiski- te greičio svirtį.

4. Išjunkite variklį.

5. Norėdami atleisti grandinės stabdį, patraukite

rankų apsaugą atgal (09/b) 6 VALDYMAS

Laikykitės konkrečios šalies nuostatų dėl dar- bo laiko.

Tvirtai apimkite galinę rankeną dešiniąja, o lankinę rankeną – kairiąja ranka ir laikykite.

Neatleiskite rankenų, kol veikia variklis.

esate paveikti alkoholio, medikamentų ir narkotikų.

6.1 Variklio įjungimas / išjungimas

ĮSPĖJIMAS! Sprogimo ir gaisro pavojus Dėl išeinančio benzino / oro mišinio susi- daro potencialiai sprogi atmosfera. Ne- tinkamai naudojant degalus, pliūpsnis, sprogimas arba gaisras gali sunkiai arba netgi mirtinai sužaloti.

Variklį užveskite zonoje, kuri yra ne arčiau nei 3 metrai iki degalų pylimo vietos.

6.1.1 Variklio paleidimas (10, 11)

ATSARGIAI! Pavojus susižaloti starterio lynu Greitai patraukus starterio lyną, ranka bus per greitai patraukta variklio link. Tuo metu galimi suspaudimai ir raiščių patempimai.

Niekada nevyniokite starterio lyno apie plaštaką. DĖMESIO! Įrenginio pažeidimo pavojus Jei starterio lynas ištraukiamas per daug, galimi pažeidimai.

Neištraukite viso lyno, neprilieskite prie lyno kreipiamosios angos krašto ir atleiskite rankenėlę bei neleiskite, kad lynas vėl būtų nevaldomai įtrauktas. DĖMESIO! Įrenginio pažeidimo pavojus Jei variklis eksploatuojamas dideliu sū- kių skaičiumi ir aktyvinus grandinės stabdį, sankaba gali perkaisti.

Stenkitės nepalikti veikti variklio di- deliu sūkių skaičiumi ir su aktyvintu grandinės stabdžiu. Šaltasis paleidimas Šaltasis paleidimas – tai variklio paleidimas, kai jis buvo išjungtas ne trumpiau nei 5 minutes, arba papildžius degalų.

1. Pastatykite įrenginį ant lygaus paviršiaus,

tvirtai laikykite už priekinės lanko formos ran- kenos ir spauskite įrenginį prie žemės. Prirei- kus dešiniosios kojos pirštų galais įlipkite į galinę lanko formos rankeną.LT 426 6436 | 6442 Valdymas

2. Aktyvinkite grandinės stabdį. Tuo tikslu pa-

spauskite rankų apsaugą į priekį.

3. Nuimkite pjūklo grandinės apsauginį uždan-

4. 3–4 kartus paspauskite pagalbinį jungiklį

5. Pasukite reguliavimo rankenėlę „Cho-

ke“ (11/1) iki galo pagal laikrodžio rodyklę.

6. Laisva ranka paleidimo rankenėlę (11/2) pa-

traukite į viršų (11/a), kol pajusite pasiprieši- nimą.

7. Neatleiskite paleidimo rankenėlės, kelis kar-

tus ją stipriai patraukite, kol variklis pirmą kar- tą užsives. Tada pasukite reguliavimo ranke- nėlę „Choke“ (11/1) iki galo prieš laikrodžio rodyklę.

8. Kelis kartus stipriai patraukite paleidimo ran-

kenėlę (11/2), kol variklis vėl užsives.

9. Kai tik variklis veiks, trumpai spustelėkite ap-

sauginį blokavimo mygtuką (11/3) ir greičio svirtį (11/4). Taip karbiuratoriaus droselinė sklendė bus atblokuota iš blokavimo padė- ties.

10. Palikite įrenginį maždaug minutę veikti tuščią-

11. Atleiskite grandinės stabdį. Tuo tikslu pa-

spauskite rankų apsaugą žemyn. Šiltasis paleidimas Jei variklis išjungiamas tik trumpam, paleisti galė- site tik paspausdami pagalbinį jungiklį, tačiau ne- sukdami reguliavimo rankenėlės „Choke“.

6.1.2 Variklio išjungimas (12)

1. Atleiskite apsauginį blokavimo mygtuką

(12/1) ir tada atleiskite greičio svirtį (12/2).

2. Keletą akimirkų palikite variklį veikti tuščiąja

3. Paspauskite mygtuką su svirtele (12/3) į pa-

ĮSPĖJIMAS! Pjautinių sužalojimų pavojus Aštrios pjūklo grandinės grandys gali įpjauti.

Mūvėkite apsaugines pirštines. ĮSPĖJIMAS! Gaisro pavojus. Įkaitęs įrenginys gali uždegti pjaunant susidariusias atliekas (pvz., drožles, ša- kų likučius arba lapus).

Prieš pastatydami prietaisą uždaroje patalpoje palaukite, kol variklis at- vės.

Gaisro rizikai sumažinti nuo įrenginio reikia nuvalyti pjaunant susidariusias drožles, šakų likučius, lapus arba te- palo perteklių.

Talpyklų su pjaunant susidariusiomis atliekomis nelaikykite patalpose.

1. Išjunkite variklį (žr. Skyrius 6.1.2 "Variklio iš-

jungimas (12)", puslapis426).

2. Palaukite, kol įrenginys atvės.

4. Jei nešvarumų daug, išmontuokite pjūklo

grandinę ir mirkykite ją inde su specialiu vali- kliu. Po to nuskalaukite švariu vandeniu ir prieš montuodami ant įrenginio apipurkškite antikoroziniu aerozoliu.

5. Prieš padėdami įrenginį, uždėkite ant pjūklo

grandinės apsauginį uždangalą.

6.3 Perjungimas iš normalaus / vasaros į

žiemos režimą ir atvirkščiai (29) Kad žemoje aplinkos temperatūroje (žemesnėje nei 5°C) neapledėtų karbiuratorius, įsiurbiamą orą galima pašildyti slankųjį įdėklą perkėlus į žie- mos padėtį. Nuėmus oro filtro dangtelį, galima iš karto patekti prie slankiojo įdėklo. DĖMESIO! Variklio apgadinimo pavojus dėl per- kaitimo Jei grandininis pjūklas eksploatuojamas aukštesnėje nei 5°C temperatūroje ir slankusis įdėklas yra žemos padėtyje, galimas perkaitimas.

Prieš pradėdami eksploatuoti, pati- krinkite aplinkos temperatūrą ir, jei reikia, pritaikykite slankiojo įdėklo padėtį.

1. Išmontuokite oro filtro dangtelį (žr. Skyrius

2. Ištraukite slankųjį įdėklą (29/1) ranka iš rėmo

(29/a).2500096_b 427 Darbinė elgsena ir darbo metodika

3. Pasukite slankųjį įdėklą horizontaliai (29/b):

Virš 5°C, t.y. normalusis / vasaros reži- mas: saulės simbolis (29/2) turi būti ma- tomas normaliuoju / saulės režimu.

Žemiau 5°C, t. y. žiemos režimu: snai- gės simbolis (29/3) turi būti matomas žie- mos režimu.

4. Pasukite slankųjį įdėklą vertikaliai (29/c).

5. Įstumkite slankųjį įdėklą į rėmą (29/d).

6. Sumontuokite oro filtro dangtelį (žr. Skyrius

METODIKA PAVOJUS! Pavojus gyvybei dėl nepakankamų profesinių žinių! Dėl nepakankamų profesinių žinių galimi sunkūs ar net mirtini sužalojimai!

Kirsti medžius ir genėti šakas lei- džiama tik apmokytiems ir patyru- siems asmenims. PAVOJUS! Pavojus gyvybei dėl nevaldomų maši- nos judesių Judanti pjūklo grandinė išvysto milžiniš- ką jėgą, kuri gali staiga ir nevaldomai nutraukti bei nusviesti pjūklo grandinę.

Visada laikykite grandininį pjūklą tvirtai abiem rankomis: kairiąją ranką uždėję ant priekinės lanko formos rankenos, dešiniąją – ant galinės lanko formos rankenos. Nepriklauso- mai nuo to, ar Jūs esate kairiarankis, ar dešiniarankis. PAVOJUS! Pavojus gyvybei dėl atgalinio smūgio (atatrankos)! Dėl įrenginio atgalinio smūgio (atatran- kos) operatorius gali patirti gyvybei pa- vojingų sužalojimų.

Būtinai imkitės priemonių atgaliniam smūgiui išvengti! ATSARGIAI! Pavojus sveikatai įkvėpus pavojingų medžiagų! Įkvėpus tepimo alyvos garų, išmetamųjų dujų ar pjovimo dulkių, gali būti sutrikdy- ta sveikata.

Visada naudokite nurodytas asmeni- nes apsaugines priemones. ATSARGIAI! Pavojus susižaloti užsiblokavus gran- dininiam pjūklui Jei veikiant varikliui mėginate ištraukti įstrigusį pjovimo rinkinį, t.y. pjūklo gran- dinę / kreipiamąjį bėgelį, kyla pavojus susižaloti ir sutrikdyti sveikatą.

Išjunkite variklį ir praplėskite pjūvį (pvz., kirtimo svertu) arba atlikite an- truoju grandininiu pjūklu arba pjovi- mo rinkiniu atlikite kompensacinį pjū- vį. Atidarę pjūvį, išimkite įstrigusį pjo- vimo rinkinį.

Laikykitės tolesniuose skirsniuose pateiktų nuorodų ir veiksmų, kaip iš- vengti grandininio pjūklo užsiblokavi- mo arba įstrigimo. NUORODA Profesinės žemės ūkio sąjungos regulia- riai siūlo darbo su grandininiais pjūklais bei medžių kirtimo kursus.

7.1 Atraminio danties naudojimas (13)

1. Įkiškite atraminį dantį (13/1) į kamieną taip ir

judinkite grandininį pjūklą lanku (13/a), kad grandininis pjūklas įpjautų medieną.

2. Pakartokite šį darbo veiksmą kelis kartus ir

taip nustatykite atraminio danties naudojimo vietą (13/b).

7.2 Medžių kirtimas (14, 15)

PAVOJUS! Pavojus gyvybei dėl krentančio me- džio! Jei krentant medžiui atsitraukti neįmano- ma, galimi sunkūs sužalojimai ar net mir- tis!

Kirtimo darbą pradėkite tik tada, kai yra užtikrintas nekliudomas atsitrau- kimas nuo kertamo medžio.LT 428 6436 | 6442 Darbinė elgsena ir darbo metodika PAVOJUS! Pavojus gyvybei dėl nekontroliuoja- mai krentančio medžio! Dėl nekontroliuojamai krentančių medžių galimi sunkiausi sužalojimai ar net mirtis!

Kad garantuotumėte kontroliuojamą medžio kritimą, tarp kirtimo įpjovos ir kirtimo pjūvio palikite lūžio juostelę, sudarančią maždaug 1/10 kamieno skersmens.

Esant vėjui, nevykdykite jokių kirtimo darbų. NUORODA Leidžiama naudoti tik iš medienos, plas- tiko ar aliuminio padarytus pleištus. Prieš pradedant kirtimo darbus, privaloma imtis toliau nurodytų priemonių.

Įsitikinkite, kad pavojaus zonoje nėra kitų žmonių, gyvūnų ar daiktų.

Saugus atstumas tarp kitų darbo vietų ar daiktų turi būti bent 2 ½ medžio ilgio.

Taip pat atkreipkite dėmesį į maitinimo linijas ir svetimą nuosavybę. Esant reikalui, infor- muokite energijos tiekimo įmonę arba savi- ninką.

Įvertinkite medžio kirtimo kryptį. Medžio kirtimo kryptį apsprendžia:

natūralus medžio pokrypis,

vienpusis šakų susiformavimas,

lyguma arba šlaitas,

asimetrinis augimas, medžio pažeidimai,

vėjo kryptis ir vėjo greitis,

Šlaite visada dirbkite virš kertamo medžio.

Įsitikinkite, ar prieš tai nustatytame atsitrauki- mo kelyje nėra kliūčių. Atsitraukimo kelias tu- rėtų būti maždaug 45° kampu įstrižai atgal kirtimo krypties atžvilgiu (14).

Kamiene neturi būti krūmokšnių, šakų ir sve- timkūnių (pvz., purvo, akmenų, palaidų žie- vių, vinių, spaustukų, vielų ir t. t.). Norint nukristi medį, reikia padaryti dvi įpjovas ir vieną kirtimo pjūvį.

1. Kirsdami ir trumpindami, patikimai pridėkite

atraminius dantis prie pjaunamo medžio.

2. Kirtimo įpjovą (15/c) darykite pirmiausia hori-

zontaliai, tada įstrižai iš viršaus mažiausiai 45° kampu. Tokiu būdu išvengiama grandini- nio pjūklo įstrigimo, darant antrąją įpjovą. Kir- timo įpjovą reikia daryti kiek galima arčiau že- mės, pageidaujama kirtimo kryptimi (15/e). Įpjovos gylis turi sudaryti maždaug 1/4 ka- mieno skersmens.

3. Tiksliai horizontaliai priešais kirtimo įpjovą

darykite kirtimo pjūvį (15/d). Kirtimo pjūvį rei- kia daryti 3–5 cm aukštyje virš horizontalios įpjovos.

4. Kirtimo pjūvį (15/d) darykite iki tokio gylio,

kad tarp kirtimo įpjovos (15/c) ir kirtimo pjūvio (15/d) liktų mažiausiai 1/10 kamieno skers- mens lūžio juostelė (15/f). Lūžio juostelė ne- leidžia medžiui pasisukti ir kristi neteisinga kryptimi. Kirtimo pjūviui (15/d) artėjant prie lū- žio juostelės (15/f), medis turėtų pradėti kristi. Jei medis krenta pjovimo darbo metu:

jei medis krenta galimai neteisinga krypti- mi ar linksta atgal ir prispaudžia grandini- nį pjūklą, pertraukite kirtimo pjūvio dary- mą. Kad atidarytumėte pjūvį ir nuverstu- mėte medį pageidaujama kritimo linija, įkalkite pleištus.

Nedelsdami ištraukite grandininį pjūklą iš pjūvio, išjunkite ir padėkite;

eikite į atsitraukimo zoną;

atkreipkite dėmesį į krentančias šakas;

5. jei medis lieka stovėti, jį kontroliuojamai nu-

verskite įkaldami pleištus į kirtimo pjūvį.

6. Baigę pjovimo darbą, nedelsdami nusiimkite

klausos organų apsaugos priemones ir duoki- te signalus ar įspėdami sušukite.

7.3 Šakų nupjovimas (16)

Atlikdami šį darbą, atkreipkite dėmesį į šiuos punktus:

Atremkite grandininį pjūklą į medžio kamieną ir laisvai prieinamas šakas vieną po kitos nu- pjaukite tiesiai ant medžio kamieno (16/a). Šlaituose dirbkite iš apačios į viršų.

kol kas palikite didesnes žemyn nukreiptas šakas, remiančias medį;

vienu pjūviu nupjaukite mažesnes šakas;

Atkreipkite dėmesį į įtemptas šakas ir jas iš pradžių šiek tiek įpjaukite iš viršaus, po to perpjaukite kryptimi iš apačios į viršų, kad grandininis pjūklas neįstrigtų (16/b).

Laisvai kabančias šakas iš pradžių įpjaukite šiek tiek iš apačios, tada – iš viršaus (16/c).

Durtinius, išilginius ir šerdinius pjūvius turėtų daryti tik patyrę arba apmokyti asmenys.2500096_b 429 Techninė priežiūra

7.4 Medžio trumpinimas (17,18, 19)

Atlikdami šį darbą, atkreipkite dėmesį į šiuos punktus:

šlaite visada dirbkite virš medžio kamieno, kadangi medžio kamienas gali nuriedėti;

grandininį pjūklą veskite taip, kad prailgintoje pjūklo grandinės judėjimo zonoje nebūtų jo- kios kūno dalies;

pridėkite grandininį pjūklą prie kamieno:

atraminius dantis pridėkite tiesiai šalia pjovimo briaunos ir leiskite grandininiam pjūklui suktis aplink šį tašką,

pridedant grandininis pjūklas gali nuslysti į šoną arba šiek tiek nušokti. Tai priklau- so nuo medienos ir grandininio pjūklo bū- senos. Todėl grandininį pjūklą visada tvir- tai laikykite.

baigus pjauti, grandininis pjūklas dėl savosios masės nukara, nes pjaunant jis nebėra at- remtas. Jį laikykite ir nespauskite, kad pjūklo grandinė neliestų žemės;

baigę pjauti, palaukite, kol sustos pjūklo gran- dinė, tik tada išjunkite grandininį pjūklą;

prieš eidami prie kito medžio, visada išjunkite grandininio pjūklo variklį. Medžio kamienas per visą ilgį remiasi vienodai:

medžio kamieną perpjaukite kryptimi iš vir- šaus ir nepjaukite į žemę (17/a). Medžio kamienas remiasi viename gale:

kad išvengtumėte grandininio pjūklo įstrigimo ir medžio sutrupėjimo, pirmiausia 1/3 kamie- no skersmens pjaukite iš apačios (18/a), tada likutį perpjaukite kryptimi iš viršaus lygiagre- čiai su apatiniu pjūviu (18/b). Medžio kamienas remiasi abiejuose galuose: Kad išvengtumėte grandininio pjūklo įstrigimo ir medžio sutrupėjimo, pirmiausia 1/3 kamieno skersmens pjaukite iš viršaus (19/a), tada likutį perpjaukite kryptimi iš apačios apatinio pjūvio aukštyje (19/b).

7.5 Medienos trumpinimas

Atlikdami šį darbą, atkreipkite dėmesį į šiuos punktus:

Naudokite patikimą pjovimo atramą (pjausty- mo ožį, pleištus, sijas).

Pasirūpinkite stabilia stovėsena ir tolygiu kū- no svorio paskirstymu.

Apsaugokite apvalią medieną nuo persisuki- mo.

Pradėkite pjauti tik su veikiančia pjūklo gran- dine. Niekada nejunkite grandininio pjūklo už- dėję pjūklo grandinę.

PAVOJUS! Pavojus gyvybei dėl netinkamos tech- ninės priežiūros Kai techninės priežiūros darbus atlieka nekvalifikuoti asmenys ir naudojamos neleistinos atsarginės dalys, eksploatuo- jant galima patirti sunkių arba netgi mirti- nų sužalojimų.

Neišmontuokite saugos įtaisų ir jų neišjunkite.

Reguliariai ir tinkamai atlikite techni- nę priežiūrą bei taip pasirūpinkite, kad prietaisas veiktų ir būtų švarus. PAVOJUS! Pavojus gyvybei ir sunkių sužalojimų pavojus. Pavojus gyvybei ir sunkių sužalojimų pa- vojus esant įjungtam varikliui.

Visus veiksmus atlikite tuomet, kai variklis yra išjungtas. ATSARGIAI! Pavojus susižaloti Aštriabriaunės ir judančios prietaiso da- lys gali sužeisti.

Techninės apžiūros, priežiūros ir va- lymo darbų metu visada dėvėkite apsaugines pirštines!

Būtina tinkamai atlikti techninės priežiūros darbus, kad būtų išlaikomas pradinis prietai- so našumas ir eksploatacinė sauga.

Pasirūpinkite, kad būti tvirtai priveržtos visos veržlės ir varžtai bei visada būtumėte užti- krinti dėl tinkamų prietaiso eksploatavimo są- lygų.

Įrenginio niekada nenaudokite su susidėvėju- siomis arba pažeistomis dalimis. Pažeistas dalis būtina pakeisti ir jų niekada negalima remontuoti.LT 430 6436 | 6442 Techninė priežiūra Prieš atlikdami techninės priežiūros darbus:

išjunkite variklį ir leiskite jam atvėsti;

ištraukite uždegimo žvakių kištuką;

darbams prie pjūklo grandinės mūvėkite ap- saugines pirštines;

nenuimkite apsauginio uždangalo, nebent darbus reikia atlikti prie kreipiamojo bėgelio arba grandinės;

alyvas, benziną arba kitas aplinką teršiančias medžiagas utilizuokite laikydamiesi galiojan- čių reikalavimų.

8.1 Oro filtro dangtelio išmontavimas /

montavimas (20) Oro filtro dangtelio išmontavimas

1. Įstumkite tarp fiksavimo spaustukų (20/1) ir

3. Nukelkite oro filtro dangtelį nuo įrenginio (20/

te po korpusu, tada uždėkite oro filtro dangte- lį ant įrenginio.

DĖMESIO! Pavojus dėl nešvaraus, pažeisto arba trūkstamo oro filtro Jei oro filtro trūksta, jis nešvarus arba pažeistas, įrenginio variklis bus nepatai- somai sugadintas.

Švarus oro filtras yra nepriekaištingo įrenginio naudojimo ir ilgos eksploa- tavimo trukmės sąlyga. Kad variklis nebūtų apgadintas, niekada nedirb- kite be oro filtro arba nenaudokite pažeisto oro filtro.

Valyti reikėtų kas 15 įrenginio veiki- mo valandų.

Niekada neplaukite filtro elemento, o jei jis bus nešvarus arba pažeistas, jį visada pakeiskite. Oro filtro išmontavimas

1. Išjunkite variklį ir leiskite jam atvėsti.

2. Išmontuokite oro filtro dangtelį (žr. Skyrius

3. Atlaisvinkite sparnuotąją veržlę (21/1).

4. Nutraukite oro filtrą (21/2) į viršų (21/a).

5. Uždarykite įsiurbimo angą (21/3) švaria

šluoste. Tai neles nešvarumų dalelėms pa- tekti į karbiuratoriaus skyrių.

1. Išvalykite nailono filtrą teptuku arba nedideliu

šepečiu, prireikus iš vidaus į išorę atsargiai išpūskite suslėgtuoju oru. Oro filtro montavimas

1. Vėl sujunkite abi oro filtro (21/4) dalis.

2. Uždėkite oro filtrą (21/2) ant įsiurbimo angos

8.3 Uždegimo žvakės tikrinimas / keitimas

(22, 23) Pažeidus izoliaciją, stipriai apdegus arba pasi- dengus alyva elektrodams, uždegimo žvakę rei- kia pakeisti. Pasiruošimas

1. Išjunkite variklį ir leiskite jam atvėsti.

2. Išmontuokite oro filtro dangtelį (žr. Skyrius

3. Ištraukite uždegimo žvakės kištuką (22/1).

Atstumo tarp elektrodų tikrinimas (23)

1. Išsukite uždegimo žvakę (22/2) komplektaci-

joje esančiu kombinuotuoju raktu.

2. Išvalykite elektrodą šepečiu (23/1).

3. Išmatuokite atstumą (23/2). Atstumas turi būti

0,6–0,7mm. Uždegimo žvakės keitimas

1. Išsukite uždegimo žvakę (22/2) komplektaci-

joje esančiu kombinuotuoju raktu.

2. Iki galo įsukite naują uždegimo žvakę.

3. Užmaukite ant uždegimo žvakės uždegimo

Norint išvengti nesimetriško dėvėjimosi, kreipia- mąjį bėgelį reikėtų reguliariai apsukti. Atlikite tokius techninės priežiūros darbus:

sutepkite kreipiamosios žvaigždutės guolį (27);2500096_b 431 Techninė priežiūra

išvalykite kreipiamojo bėgelio išdrožą gremž- tuku (neįeina į komplektaciją) (25);

išvalykite tepimo kiaurymes;

plokščia dilde pašalinkite nuo kreipiamųjų briaunų nuotrynas ir išlyginkite kreipiamųjų nelygumus. Kreipiamąjį bėgelį reikia pakeisti, jei:

išdrožos gylis yra mažesnis nei traukiančio elemento aukštis (niekada negali liestis prie išdrožos dugno);

vidinė kreipiamosios sienelė yra taip susidė- vėjusi, kad grandinė nusvyra į šoną.

8.5 Pjūklo grandinės galandimas (24)

PAVOJUS! Pavojus gyvybei dėl atgalinio smūgio (atatrankos)! Dėl netinkamai išgaląstos pjūklo grandi- nės didėja atatrankos pavojus, taigi, ir mirtinų sužalojimų pavojus.

Tinkamai išgaląskite grandinę, kad sumažintumėte atatrankos pavojų. NUORODA Nepatyrusiam grandininių pjūklų naudo- tojui yra patartina pjūklo grandinę paves- ti galąsti klientų aptarnavimo tarnybos specialistui. Saugumo ir efektyvaus veikimo sumetimais pjū- klo grandinė turi būti visada gerai pagaląsta. Galąsti reikia, kai:

pjovimo drožlės primena dulkes;

pjaunant reikia naudoti didelę jėgą;

suintensyvėja vibracija.

padidėja degalų sąnaudos. Jei galąsti pavedate klientų aptarnavimo tarnybai, galandant turi būti naudojami specialūs įrankiai, kuriais nušlifuojamas nedidelis medžiagos sluoksnis ir tolygiai pagalandami visi dantys. Pjūklo grandinę galima galąsti savarankiškai nau- dojant specialias apvalias dildes, kurių skersmuo būtų pritaikytas atskirai grandinei (žr. Skyrius

8.10 "Grandinės techninės priežiūros darbų len-

telė", puslapis432). Norint nepažeisti dantų, rei- kia miklumo ir patirties. Pjūklo grandinės galandimas:

1. Išjunkite variklį, atleiskite grandinės stabdį ir

įtvirtinkite kreipiamąjį bėgelį su sumontuota pjūklo grandine tinkamame spaustuve. Pjūklo grandinė turi laisvai judėti.

2. Įtempkite pjūklo grandinę, jei ji laisva.

3. Sumontuokite dildę atitinkamoje kreipiamojo-

je ir po to įveskite dilę į danties įrantą. Posvy- ris turi būti vienodas ir nustatomas pagal dan- ties profilį.

4. Atlikite tik kelis judesius dilde į priekį ir karto-

kite šį veiksmą visiems dantims atlikę vieno- dus nustatymus (dešinėje arba kairėje).

5. Apsukite kreipiamojo bėgelio padėtį spaustu-

ve ir pakartokite veiksmą su likusiais danti- mis.

6. Patikrinkite, ar ribinis dantis neišsikiša virš

patikrai naudojamo įrankio. Jei išsikiša, nudil- dinkite iškyšą plokščia dilde ir užapvalinkite profilį.

7. Pagalandę pašalinkite visas galandant atsira-

dusias drožles ir dulkes bei sutepkite pjūklo grandinę alyvos vonelėje. Grandinę reikia pakeisti, jei:

dantys yra trumpesni nei 5 mm;

jei yra: žyma ant dantų nesiekia pjovimo se- gmentų;

per didelis tarpas tarp grandinės.

8.6 Grandinės tepimo sistemos tikrinimas

(26) Niekada neeksploatuokite įrenginio, jei grandinė nėra pakankamai sutepta. Kitaip sutrumpinsite įrenginio eksploatavimo trukmę. Todėl prieš dar- bų pradžią, kaskart patikrinkite alyvos kiekį aly- vos bake ir alyvos tiekimą.

1. Paleiskite įrenginį.

2. Veikiančią pjūklo grandinę laikykite maždaug

15cm virš kelmo arba tinkamo pagrindo. Jei sutepta pakankamai, ant kelmo susiformuos nedidelė alyvos plėvelė (26/1).

8.7 Grandinės tepimo sistemos nustatymas

(28) PAVOJUS! Pavojus gyvybei ir sunkių sužalojimų pavojus. Pavojus gyvybei ir sunkių sužalojimų pa- vojus esant įjungtam varikliui.

Visus veiksmus atlikite tuomet, kai variklis yra išjungtas.LT 432 6436 | 6442 Techninė priežiūra Tiekiamą alyvos kiekį galima reguliuoti nustatymo varžtu. Nustatymo varžtas yra įrenginio (28/1) apačioje. Tiekiamam kiekiui nustatyti naudokite mažą at- suktuvą:

Pagal laikrodžio rodyklę – tiekiamas mažes- nis kiekis

Prieš laikrodžio rodyklę – tiekiamas didesnis kiekis Darbų metu reguliariai tikrinkite, ar alyvos bake yra pakankamai alyvos.

8.8 Pjūklo grandinės neveikos tikrinimas

tuščiąja eiga ĮSPĖJIMAS! Pavojus dėl veikiančios pjūklo gran- dinės Tuščiąja eiga veikianti pjūklo grandinė gali padaryti gyvybei pavojingų sužaloji- mų.

Jokiu būdu nedirbkite su grandininiu pjūklu, kai pjūklo grandinė juda tuš- čiąja eiga.

Prieš naudodami, kai variklis veikia tuščiosios eigos sūkių skaičiumi, kaskart patikrinkite, ar pjūklo grandi- nės nejuda.

1. Paleiskite variklį ir leiskite jam veikti tuščiąja

2. Patikrinkite, ar pjūklo grandinė nejuda.

3. Jei pjūklo grandinė juda, gali būti tokių klaidų:

per didelis tuščiosios eigos sūkių skaičius (žr. Skyrius 8.9 "Karbiuratoriaus tuščio- sios eigos sūkių skaičiaus nustatymas", puslapis432);

sugedusi, nešvari arba blogai nustatyta sankaba. Kreipkitės į AL-KO techninės priežiūros skyrių.

8.9 Karbiuratoriaus tuščiosios eigos sūkių

skaičiaus nustatymas Tuščiosios eigos sūkių skaičius nurodytas techni- niuose duomenyse (žr. Skyrius 13 "Techniniai duomenys", puslapis436). Jį geriausiai galima nustatyti tachometru. Jei tuščiosios eigos sūkių skaičius nustatytas tin- kamai, variklis tuščiąja eiga sukasi ratu ir pjūklo grandinė nejuda. Priklausomai nuo naudojimo vietos (kalnai, lyguma), tuščiosios eigos nustaty- mą reikia pakoreguoti atraminiu tuščiosios eigos varžtu „T“. NUORODA Tuščiosios eigos mišinio „L“ ir visos ap- krovos mišinio „H“ reguliavimo varžtus leidžiama nustatyti tik AL-KO techninės priežiūros skyriui. Pjūklo grandinė juda nedidinant greičio: per didelis tuščiosios eigos sūkių skaičius.

1. Tuščiosios eigos atraminį varžtą „T“ (11/5)

šiek tiek atsukite prieš laikrodžio rodyklę, kol pjūklo grandinė nebejudės. Variklis vis išsijungia nedidinant greičio: per mažas tuščiosios eigos sūkių skaičius.

1. Tuščiosios eigos atraminį varžtą „T“ (11/5)

šiek tiek užsukite pagal laikrodžio rodyklę, kol variklis veiks tolygiai. Jei sukant atraminį tuščiosios eigos varžtą „T“ karbiuratoriaus negalima optimaliai, paveskite tai atlikti AL-KO techninės priežiūros skyriui.

8.10 Grandinės techninės priežiūros darbų

lentelė ĮSPĖJIMAS! Sunkių sužalojimų pavojus. Jei ant grandininio pjūklo uždėta neleisti- na pjūklo grandinė arba kreipiamasis bė- gelis, galima sunkiai susižaloti.

Naudokite tik leistinas pjūklų grandi- nes ir kreipiamuosius bėgelius. Lentelėje nurodytos įvairių rūšių grandinių vertės.2500096_b 433 Techninė priežiūra Grandinės tipas Dildės skers- muo Galvutės kampas Apatinio pjū- vio kampas Galvutės nuoly- džio kampas (55°) Gylio ma- tmuo Įrankio pasu- kimo kampas Įrankio nuoly- džio kampas Šoninis kampas 91P053X 5/32" 30° 0° 80° 0,025" 91P057X 5/32" 30° 0° 80° 0,025" Gylio matmuo Dildė

8.11 Techninės priežiūros darbų planas

Toliau nurodytus darbus gali atlikti naudotojas. Visus kitus darbus leidžiama atlikti tik speciali- zuotoms dirbtuvėms. Nurodymai pateikti atsižvelgiant į normalias nau- dojimo sąlygas. Ypatingomis sąlygomis, pvz., ypač ilgai dirbant, dirbant kasdien, techninės prie- žiūros darbus reikia atlikti atitinkamai trumpinant intervalus. Techninės priežiūros darbų planas Vieną karta po 5 valan-

Prieš prade- dant dirbti Vieną kartą per sa- vaitę Kas 50 valan-

Kas 100 valandų Prirei- kus Prieš / po sezono, vien kartą per metus Karbiuratorius Patikrinkite veikimą tuš- čiąja eiga

Oro filtras Išvalykite X Pakeiskite X Uždegimo žvakė Patikrinkite ir, prireikus, sureguliuokite atstumą tarp elektrodų X X Pakeiskite X XLT 434 6436 | 6442 Techninė priežiūra Techninės priežiūros darbų planas Vieną karta po 5 valan-

Prieš prade- dant dirbti Vieną kartą per sa- vaitę Kas 50 valan-

Kas 100 valandų Prirei- kus Prieš / po sezono, vien kartą per metus Duslintuvas Patikra apžiūrint ir būklės patikra

Degalų bakas, alyvos bakas Išvalykite X X Grandinės stabdys Veikimo patikra X Valymas, lankstų tepimas X X Grandinės tepimas Tikrinimas X X Pjūklo grandinė Patikra apžiūrint ir būklės patikra, aštrumo patikra

Galandimas X X Keitimas, prireikus žvaigždutės keitimas ir žvaigždutės guolio tepi- mas

Kreipiamasis bėgelis Patikra apžiūrint ir būklės patikra

Kreipiamojo bėgelio ap- sukimas

Kreipiamosios žvaigždu- tės tepimas

Grandinės griovelio / aly- vos angos valymas

Apsauginio uždangalo vi- dinės pusės valymas

Visi pasiekiami varžtai (išskyrus reguliavimo varžtus) Priveržkite X X X2500096_b 435 Pagalba atsiradus sutrikimų Techninės priežiūros darbų planas Vieną karta po 5 valan-

Prieš prade- dant dirbti Vieną kartą per sa- vaitę Kas 50 valan-

Kas 100 valandų Prirei- kus Prieš / po sezono, vien kartą per metus Visas prietaisas Patikra apžiūrint ir būklės patikra

Valymas (įsk. oro įleidimo angą, cilindrų aušinimo briaunas) X X X

9 PAGALBA ATSIRADUS SUTRIKIMŲ

ATSARGIAI! Pavojus susižaloti Aštriabriaunės ir judančios prietaiso da- lys gali sužeisti.

Techninės apžiūros, priežiūros ir va- lymo darbų metu visada dėvėkite apsaugines pirštines! NUORODA Esant sutrikimų, kurie nėra nurodyti šioje lentelėje arba kurių negalite pašalinti sa- varankiškai, kreipkitės į mūsų klientų ap- tarnavimo tarnybą. Sutrikimas Priežastis Šalinimas Variklis nepasileidžia arba vėl iš karto išsijungia. Netinkami veiksmai Paleiskite variklį taip, kaip aprašyta šioje naudojimo instrukcijoje. Nešvari uždegimo žvakė ar- ba netinkamas atstumas tarp elektrodų Išvalykite arba pakeiskite uždegimo žvakę. Nešvarus oro filtras Išvalykite arba pakeiskite oro filtrą. Kreipiamasis bėgelis ir pjūklo grandinė veikiant įkaista. Dū- mų susidarymas. Pjūklo grandinė per stipriai įtempta. Atlaisvinkite grandinės įtempį. Tuščias alyvos bakas. Pripildykite pjūklų grandinių alyvos. Nešvari alyvos įbėgimo kiau- rymė ir (arba) kreipiamojo bėgelio griovelis. Išvalykite alyvos įbėgimo kiaurymę ir kreipiamojo bėgelio griovelį. Variklis veikia, tačiau pjūklo grandinė nejuda. Pjūklo grandinė per stipriai įtempta. Atlaisvinkite grandinės įtempį. Įrenginio klaida Kreipkitės į AL-KO techninės priežiū- ros skyrių. Vietoj pjuvenų išsviedžiamos tik medienos dulkės. Grandini- nį pjūklą turi spausti mediena. Pjūklo grandinė atšipusi. Pagaląskite pjūklo grandinę arba kreipkitės į AL-KO techninės priežiū- ros punktą. Įrenginys neįprastai vibruoja. Įrenginio klaida Kreipkitės į AL-KO techninės priežiū- ros skyrių.LT 436 6436 | 6442 Transportavimas 10 TRANSPORTAVIMAS ĮSPĖJIMAS! Pavojus gyvybei ir sunkių sužalojimų pavojus. Veikianti pjūklo grandinė transportuojant gali sunkiai arba netgi mirtinai susižaloti.

Niekada nenešiokite ir netranspor- tuokite grandininio pjūklo, judant pjū- klo grandinei.

Prieš transportuodami imkitės pir- miau nurodytų priemonių. Prieš transportuodami atlikite tokius veiksmus:

1. Išjunkite variklį.

2. Palaukite, kol įrenginys atvės.

4. Uždėkite ant kreipiamojo bėgelio apsauginį

uždangalą. Neškite grandininį pjūklą tik už lanko formos ran- kenos. Tuo metu kreipiamasis bėgelis nukreiptas į viršų. Transporto priemonėse: užfiksuokite grandininį pjūklą, kad jis nenuvirstų, nebūtų pažeistas ir iš jo neišbėgtų eksploatacinės medžiagos. 11 SANDĖLIAVIMAS Po kiekvieno naudojimo prietaisą kruopščiai išva- lykite. Jei yra, sumontuokite visus apsauginius gaubtus. Laikykite prietaisą sausoje, rakinamoje, vaikams neprieinamoje vietoje. Prieš eksploatavimo pertraukas, trunkančias il- giau kaip 30 dienų, atlikite šiuos darbus:

1. Visiški ištuštinkite degalų ir alyvos bakus.

2. Nuimkite pjūklo grandinę ir kreipiamąjį bėgelį,

Išvalykite ir išpurkškite antikorozine alyva;

3. Kruopščiai išvalykite įrenginį ir laikykite jį sau-

soje patalpoje. DĖMESIO! Prietaiso pažeidimo pavojus Pridžiuvusi / prilipusi pjūklų grandinių alyva ilgesnį laiką laikant pažeidžia alyvą tiekiančias konstrukcines dalis.

Prieš ilgesnį nenaudojimą pašalinki- te iš prietaiso pjūklų grandinių alyvą. 12 IŠMETIMAS

Prieš utilizuojant įrenginį, reikia ištuš- tinti degalų baką ir variklinės alyvos rezervuarą!

Benzinas ir variklinė alyva nėra buiti- nės atliekos arba nuotekos, todėl jiems priskiriamos atskiros taisyklės arba išmetimas! Pakuotė, įrenginys ir priedai pagaminti iš perdir- bamų medžiagų ir juos reikia atitinkamai šalinti. 13 TECHNINIAI DUOMENYS Tipas 6436 6442 Gam. Nr. 127429 127430 Variklio tipas 2 taktų 2 taktų Variklio litražas 35,2cm³ 41,9cm³ Maksimali variklio galia, kW (pagal ISO 7293) 1,45 1,7 „Easy Start“ sistema Taip / pagalbinis jungiklis Taip / pagalbinis jungiklis Tuščiosios eigos sūkių skaičius 3000 ± 400 min.

Maksimalus sūkių skaičius 12000 min.

Degalai Bešvinis benzi- nas, bent 90ROZ Bešvinis benzi- nas, bent 90ROZ Maišymo santykis 1:50 1:50 Degalų bako tūris 270cm

230cm 32500096_b 437 Klientų aptarnavimo tarnyba / techninės priežiūros punktas Tipas 6436 6442 Kreipiamasis bėgelis:

Krumplių skaičius 6z/6T 6z/6T

Žingsnis 3/8" 3/8" Pjūklo grandinė:

Varomojo elemento plotis 1,27mm (0,05'') 1,27mm (0,05'') Maksimalus grandinės greitis ≤22,86m/s ≤22,86m/s Grandinės fiksavimas Taip / automatiš- kai Taip / automatiš- kai Grandininio pjūklo svoris esant tuštiems bakams:

Svoris su kreipiamuoju bėgeliu ir pjūklo grandine 5,38kg 5,45kg

Svoris be kreipiamojo bėgelio ir pjūklo grandinės 4,75kg 4,75kg Garso slėgio lygis LpA (pagal DIN EN ISO 22868) 101,1 dB(A) [K = 3,0 dB(A)] 101,5 dB(A) [K = 3,0 dB(A)] Garso galios lygis LwA (pagal DIN EN ISO 22868) 109,9 dB(A) [K = 3,0 dB(A)] 110,0 dB(A) [K = 3,0 dB(A)] Ekvivalentinė bendroji virpesių vertė (pagal DIN EN ISO 22867): Priekinė rankena (K = 1,5 m/s

Galinė rankena (K = 1,5 m/s

Iškilus klausimų dėl garantijos, remonto ir atsargi- nių dalių, kreipkitės į savo artimiausią AL-KO techninės priežiūros skyrių. Jį rasite internete to- kiu adresu: www.al-ko.com/service-contactsLT 438 6436 | 6442 Garantie 15 GARANTIE Galimus įrenginio medžiagų ar gamybos defektus įstatymų numatytu pretenzijų dėl trūkumų reiškimo senaties termino laikotarpiu mes šaliname savo nuožiūra remonto arba keitimo būdu. Senaties termi- nas nustatomas kiekvienu konkrečiu atveju pagal šalies, kurioje įrenginys buvo įsigytas, teisės aktus. Mūsų garantinis įsipareigojimas galioja tik šiais atvejais:

laikomasi šios naudojimo instrukcijos;

įrenginys tinkamai naudojamas;

naudojamos originalios atsarginės dalys. Garantija nustoja galioti šiais atvejais:

bandoma savarankiškai remontuoti įrenginį;

savarankiškai atliekami techniniai pakeitimai;

įrenginys naudojamas ne pagal paskirtį. Garantija netaikoma:

dažų pažeidimams, atsiradusiems dėl normalaus dėvėjimosi,

susidėvinčiosioms dalims, atsarginių dalių kortelėje xxxxxx (x) pažymėtoms rėmeliu.

vidaus degimo varikliams (jiems taikomos atitinkamų variklių gamintojų garantinės nuostatos). Garantinis laikotarpis prasideda nuo dienos, kurią įrenginį pirmą kartą įsigyja galutinis vartotojas. Le- miama yra pirkimo dokumente nurodyta data. Kreipkitės su šia garantijos deklaracija ir originaliu pirki- mo dokumentu į savo pardavėją arba artimiausią įgaliotąjį klientų aptarnavimo skyrių. Ši deklaracija nedaro įtakos įstatymais pagrįstoms pirkėjo pretenzijoms, kurias jis gali pareikšti pardavėjui.

16 ORIGINALIOS EB ATITIKTIES DEKLARACIJOS VERTIMAS

Pareiškiame, kad šis rinkai pateiktos formos gaminys atitinka darniųjų ES direktyvų, ES saugos stan- dartų ir gaminiui taikomų standartų reikalavimus. Gaminys Grandininis pjūklas Serijos numeris G4011022 Gamintojas AL-KO Geräte GmbH Ichenhauser Str. 14 D-89359 Kötz Už dokumentaciją atsakingas as- muo Andreas Hedrich Ichenhauser Str. 14 D-89359 Kötz Tipas
