BRUKSANVISNING 6436 SOLO

5. Namestite pokrov rezervoarja na rezervoar in

Innehållsförteckning 1 Om denna bruksanvisning ....................... 342

1.1 Symbol på titelsida ............................. 342

1.2 Teckenförklaring och signalord .......... 342

2.2 Förutsebar felanvändning ..................342

2.3 Resterande risker............................... 342

2.4 Säkerhets- och skyddsanordningar.... 343

3.1 Säkerhetsanvisningar för kedjesåg .... 345

3.2 Orsaker till kast och hur man undvi-

ker dem .............................................. 346

3.3 Säkerhetsanvisningar för arbetet ....... 346

3.3.6 Hantering av bensin och olja ....... 348

3.3.7 Säkerhet för människor, djur och

egendom...................................... 348 4 Montering................................................. 349

4.1 Montering av styrskena och sågkedja

6.3 Byta mellan normal-/sommardrift och

vinterdrift(29) .....................................353 7 Arbetsbeteende och arbetsteknik..............353

7.1 Användning av fastgöringsklo (13) .....354

7.5 Såga upp redan sågat virke................356

8 Underhåll och skötsel................................356

8.8 Kontrollera sågkedjans stillestånd vid

tomgång..............................................358

8.9 Ställa in tomgångsvarvtalet på förga-

Den tyska versionen utgör bruksanvisningen i original. Alla andra språkversioner är över- sättningar av bruksanvisningen i original.

Förvara alltid bruksanvisningen så att du all- tid kan slå upp i den när du behöver informa- tion om maskinen.

Lämna bara vidare maskinen till andra perso- ner tillsammans med denna bruksanvisning.

Läs och beakta säkerhets- och varningsan- visningar i denna bruksanvisning.

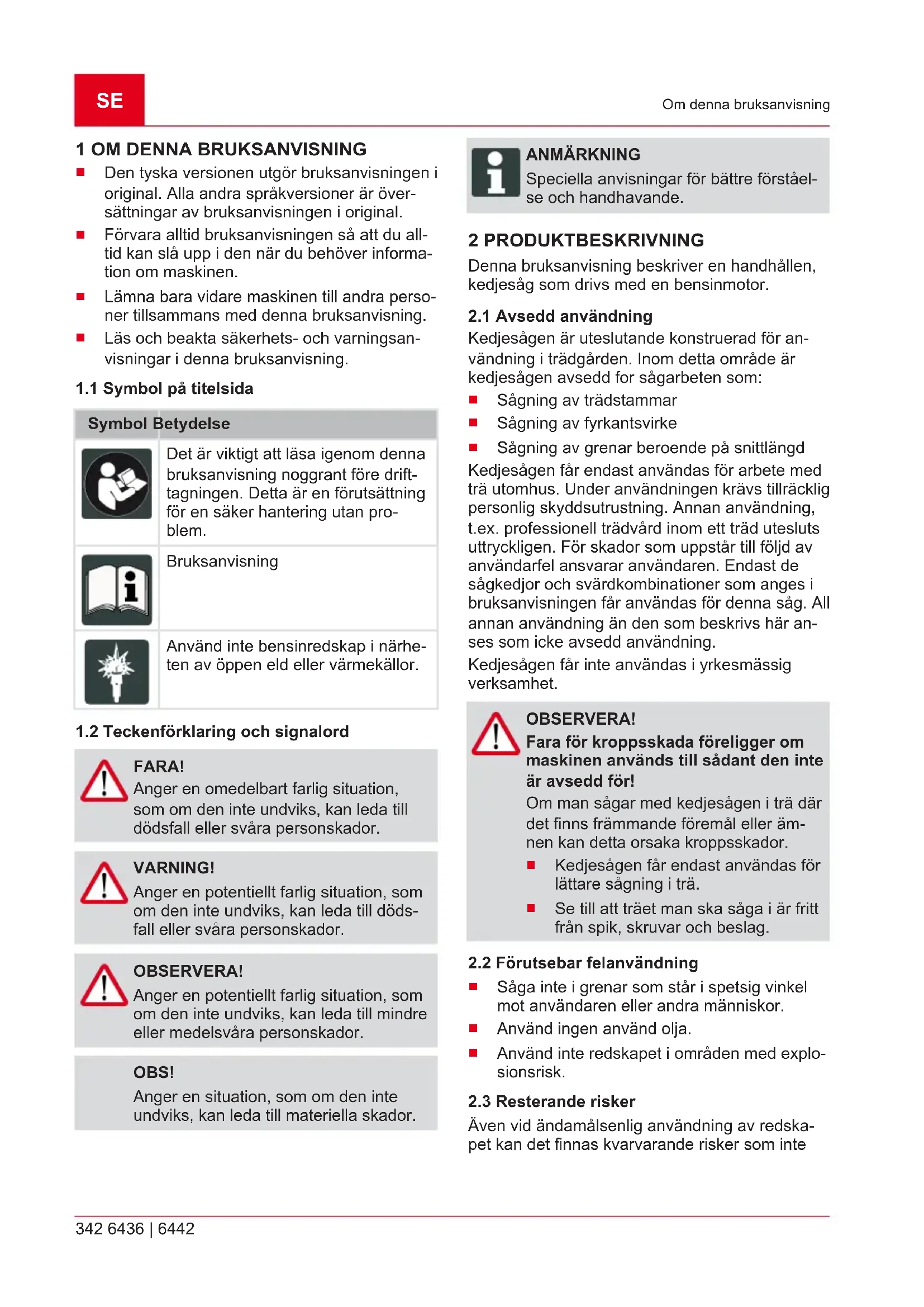

1.1 Symbol på titelsida

Symbol Betydelse Det är viktigt att läsa igenom denna bruksanvisning noggrant före drift- tagningen. Detta är en förutsättning för en säker hantering utan pro- blem. Bruksanvisning Använd inte bensinredskap i närhe- ten av öppen eld eller värmekällor.

1.2 Teckenförklaring och signalord

FARA! Anger en omedelbart farlig situation, som om den inte undviks, kan leda till dödsfall eller svåra personskador. VARNING! Anger en potentiellt farlig situation, som om den inte undviks, kan leda till döds- fall eller svåra personskador. OBSERVERA! Anger en potentiellt farlig situation, som om den inte undviks, kan leda till mindre eller medelsvåra personskador. OBS! Anger en situation, som om den inte undviks, kan leda till materiella skador. ANMÄRKNING Speciella anvisningar för bättre förståel- se och handhavande. 2 PRODUKTBESKRIVNING Denna bruksanvisning beskriver en handhållen, kedjesåg som drivs med en bensinmotor.

2.1 Avsedd användning

Kedjesågen är uteslutande konstruerad för an- vändning i trädgården. Inom detta område är kedjesågen avsedd for sågarbeten som:

Sågning av trädstammar

Sågning av grenar beroende på snittlängd Kedjesågen får endast användas för arbete med trä utomhus. Under användningen krävs tillräcklig personlig skyddsutrustning. Annan användning, t.ex. professionell trädvård inom ett träd utesluts uttryckligen. För skador som uppstår till följd av användarfel ansvarar användaren. Endast de sågkedjor och svärdkombinationer som anges i bruksanvisningen får användas för denna såg. All annan användning än den som beskrivs här an- ses som icke avsedd användning. Kedjesågen får inte användas i yrkesmässig verksamhet. OBSERVERA! Fara för kroppsskada föreligger om maskinen används till sådant den inte är avsedd för! Om man sågar med kedjesågen i trä där det finns främmande föremål eller äm- nen kan detta orsaka kroppsskador.

Kedjesågen får endast användas för lättare sågning i trä.

Se till att träet man ska såga i är fritt från spik, skruvar och beslag.

2.2 Förutsebar felanvändning

Såga inte i grenar som står i spetsig vinkel mot användaren eller andra människor.

Använd ingen använd olja.

Använd inte redskapet i områden med explo- sionsrisk.

2.3 Resterande risker

Även vid ändamålsenlig användning av redska- pet kan det finnas kvarvarande risker som inte2500096_b 343 Produktbeskrivning helt kan elimineras. Genom redskapets typ och konstruktion kan följande faror inte uteslutas:

Kontakt med öppet liggande kedjekuggar (risk för skärning)

Kontakt med den roterande kedjan (risk för skärning)

Plötslig och oförutsedd svärdrörelse (risk för skärning)

Lossning av kedjedelar (snitt/risk för person- skada)

Lossning av delar från det trä som bearbetas.

Inandning av delar från det trä som bearbe- tas.

Utsläpp från bensinmotorn.

Hudkontakt med bränslet (bensin/olja).

Negativ inverkan på hörseln under arbetet om man inte bär hörselskydd.

2.4 Säkerhets- och skyddsanordningar

VARNING! Fara för svåra personskador pga ma- nipulerade säkerhets- och skyddsan- ordningar Manipulerade säkerhets- och skyddsan- ordningar kan bidra till svåra skador un- der arbete med kedjesågen.

Sätt aldrig säkerhets- och skyddsan- ordningar ur funktion!

Arbeta endast med kedjesågen om alla säkerhets- och skyddsanord- ningar fungerar korrekt. Skyddskåpa för styrskena Till förebyggande av kroppsskador och skador på egendom måste skyddskåpan måste monteras på styrskena och sågkedja före varje transport av redskapet. Kedjebroms Kedjebromsen utlöses av handskyddet vid ett kast och stoppar genast sågkedjan under drift. Säkerhetsspärrknapp Gasspaken kan först tryckas ner när säkerhets- spärrknappen har tryckts ner.

2.5 Symboler på redskapet

Symbol Betydelse Var särskilt försiktig när du hanterar redskapet! Risk för kast! Håll aldrig kedjesågen med enbart en hand under arbetet! Bär skyddshjälm, hörselskydd och skyddsglasögon! Använd skyddshandskar! Bär robusta skor! Läs igenom bruksanvisningen innan du börjar använda redskapet! Håll alltid kedjesågen med båda händerna under arbetet! Tank för bensin-/oljeblandning Primer Sol: normal/sommardrift Snöflinga: vinterdriftSE 344 6436 | 6442 Produktbeskrivning För säker drift och säkert underhåll finns symbo- ler instansade på maskinen. Följ alltid dessa an- visningar. Symbol Betydelse Anslutning för påfyllning av bränsle- blandningen Läge: vid tanklocket Anslutning för påfyllning av kedjeol-

Läge: vid oljetanklocket Aktivera motorbrytaren och sätt bry- taren på ”O” så frånkopplas genast motorn. Läge: till vänster om det bakre handtaget Aktivera luftspjällsknappen Dra ut knappen för att stänga luftspjället och tryck in knappen för att öppna det. Läge: Luftfilterkåpa Inställning av oljepumpen Vrid stången i pilens riktning med en skruvmejsel till läget MAX för ett starkare oljeflöde resp. till läge MIN för ett mindre oljeflöde av kedjeol- jan. Läge: Drivenhetens undersida Skruven under markeringen ”H” är till för att ställa in blandningen vid högt varvtal. Läge: uppe till vänster på det bakre handtaget Skruven under markeringen ”L” är till för att ställa in blandningen vid lågt varvtal. Läge: uppe till vänster på det bakre handtaget Skruven över markeringen ”T” är till för att ställa in tomgångsvarvtalet. Läge: uppe till vänster på det bakre handtaget Visar i vilken riktning kedjebromsen lossas (vit pil) resp. aktiveras (svart pil). Läge: Styrskenans framsida Symbol Betydelse Visar i vilken riktning kedjan är monterad. Läge: Styrskenans framsida Garanterad ljudnivå: 113 dB(A)

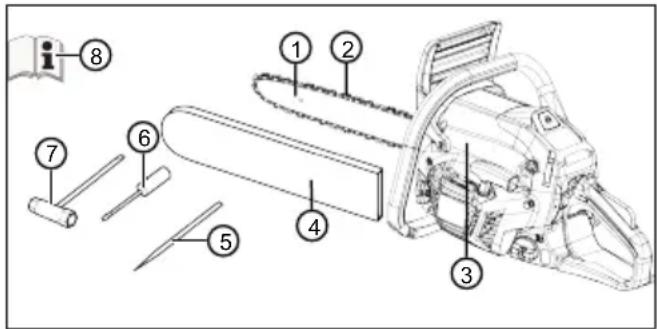

2.6 Leveransomfattning

Kontrollera efter uppackningen att alla kompo- nenter finns med.

Nr. Komponent 1 Styrskena 2 Sågkedja 3 Bensinkedjesåg 4 Skyddskåpa för styrskena 5 Fil 6 Skruvmejsel 7 Kombinationsnyckel 8 Bruksanvisning

2.7 Produktöversikt (01)

Nr. Komponent 1 Styrskena 2 Sågkedja 3 Främre handskydd 4 Främre greppbygel 5 Luftfilterkåpa 6 Säkerhetsklämmor för luftfilterlock 7 Gasreglage 8 Säkerhetsspärrknapp 9 Bakre greppbygel2500096_b 345 Säkerhetsanvisningar Nr. Komponent 10 Vippknapp för frånkoppling av motorn, automatisk återställning 11 Bränsletank 12 Choke-vridknapp (för kallstart) 13 Starthandtag 14 Oljetank 15 Skyddskåpa för styrskena 16 Tretaggad klo 17 Fästmuttrar för styrskena 18 Inställningsskruv för kedjespännare 19 Skenfäste 20 Primer-boll 21 Bruksanvisning 3 SÄKERHETSANVISNINGAR

Kontrollera alltid redskapet för skador och driftsäkerhet före varje användning och efter alla typer av tillbud som slag eller stötar mot redskapet.

Kontrollera att bränslesystemet inte läcker och att säkerhetsanordningarna är funktions- dugliga. Fortsätt aldrig att använda ett red- skap som inte längre är driftsäkert. Kontakta återförsäljaren vid osäkerhet.

Bär alltid hörselskydd under arbetet, i synner- het om arbetstiden överstiger 2,5 timmar. Un- der drift avger redskapet ett kraftigt buller som kan orsaka hörselskador.

Bär alltid vibrationshandskar och ta regel- bundna pauser för att förebygga vita fingrar. Vibrationerna under långvarigt arbete med redskapet kan leda till cirkulationsproblem i händerna. Exakt hur låg tid detta tar är svårt att säga. Det beror på många olika faktorer. Ge noga akt på dina händer och fingrar om du arbetar längre perioder med redskapet. Uppsök genast läkare om symptom som smärtor eller förlust av känsel i händerna, klåda, svaghet eller färgförändringar i huden.

Låt aldrig motorn vara igång i slutna utrym- men och stäng genast av den om du känner av svindel eller plötslig matthet. Uppsök om- gående läkare. Redskapet avger giftiga avga- ser under drift, när motorn går. Dessa avga- ser är doftlösa och osynliga.

Använd aldrig detta redskap i närheten av öppen eld eller värmekällor. Ångor från ben- sin och smörjolja är höggradigt flambara.

Bär alltid ansiktsmask under arbete med red- skapet där sågspån, dimma eller rök uppstår. Dessa kan vara mycket hälsofarliga.

3.1 Säkerhetsanvisningar för kedjesåg

Håll alla kroppsdelar på avstånd från såg- kedjan när sågen är igång. Se till att såg- kedjan inte vidrör något när den startas. Under arbete med motorsåg kan ett ögon- blick av ouppmärksamhet leda till att kläder eller kroppsdelar fastnar i kedjan.

Håll alltid motorsågen med höger hand på bakre handtaget och vänster hand på främre handtaget. Motorsågen får inte hål- las fast med omvänd arbetsställning eftersom det ökar risken för skador.

Använd alltid skyddsglasögon och hörsel- skydd. Ytterligare skyddsutrustning för huvud, händer, ben och fötter rekommen- deras. Rätt skyddskläder minskar risken för skador från kringflygande spånmaterial och oavsiktlig kontakt med sågkedjan.

Arbeta inte med motorsågen i ett träd. Vid användning av motorsåg i ett träd finns risk för skador.

Se till att alltid stå stadigt och använd mo- torsågen endast när du står på fast, säker och plan mark. Hala underlag eller instabila ytor som på en stege kan göra att man tap- par balansen eller kontrollen över sågen.

När du sågar av en spänd gren räkna med att den fjädrar tillbaka. När spänningen släpper i träfibrerna kan den spända grenen träffa användaren och/eller medföra att träffa att användaren förlorar kontrollen över motor- sågen.

Var extremt försiktig när du sågar under- vegetation och ungskog. De tunna materi- alet kan fastna i sågkedjan och slå upp mot eller göra att du tappar balansen.

Bär motorsågen i det främre handtaget i frånkopplat läge med sågkedjan vänd bort från kroppen. Sätt alltid på skyddskåpan när motorsågen ska förvaras eller trans- porteras. Omsorgsfull hantering av motorså- gen minskar sannolikheten för oavsiktlig kon- takt med den roterande sågkedjan.

Följ anvisningarna för smörjning, kedjes- pänning och byte av tillbehör. FelaktigtSE 346 6436 | 6442 Säkerhetsanvisningar spänd eller smord kedja kan antingen gå sönder eller öka risken för kast.

Håll handtagen torra och fria från olja och fett. Feta, oljiga handtag är hala och gör att du förlorar kontrollen.

Såga endast i trä. Använd inte motorså- gen för arbete som den inte är avsedd för. Exempel: Använd inte motorsågen för sågning av plast, murverk eller byggmate- rial som inte är gjorda av trä. Användning av motorsågen för icke avsedda arbeten kan leda till farliga situationer.

3.2 Orsaker till kast och hur man undviker

dem Kast kan uppstå när nosen på styrskenan kom- mer i kontakt med ett föremål eller när träet böjer sig och klämmer fast sågkedjan i snittet. Om styrskenan kommer i kontakt med något kan det i vissa fall leda till en oväntad och bakåtriktad reaktion där styrskenen slås uppåt och i riktning mot användaren. Om sågkedjan fastnar i överkanten av styrskenan kan skenan studsa till kraftigt i användarens rikt- ning. Alla dessa reaktioner kan göra att du förlorar kontrollen över sågen och orsaka allvarlig skada. Lita inte enbart på de skyddsanordningar som finns i motorsågen. Som motorsågsanvändare bör du vidta flera åtgärder för att kunna arbeta ut- an olyckor och skador. Ett kast beror på felaktig användning av verkty- get. Det kan undvikas genom att vidta vissa för- siktighetsåtgärder som beskrivs nedan:

Håll fast sågen med båda händerna så att tummarna och fingrarna omsluter handta- gen på motorsågen. Inta med kropp och armar en ställning som gör att du kan stå emot kraften från ett eventuellt kast. Om lämpliga åtgärder har vidtagits kan använda- ren behärska krafterna från ett kast. Släpp aldrig taget om motorsågen.

Undvik en onormal kroppshållning och såga inte ovanför axelhöjd. Därmed und- viks oavsiktlig kontakt med svärdspetsen och man får bättre kontroll över motorsågen i oväntade situationer.

Använd alltid ersättningsskenor och såg- kedjor som föreskrivs av tillverkaren. Fel- aktiga ersättningsskenor och sågkedjor kan orsaka kedjebrott och/eller kast.

Håll dig till tillverkarens anvisningar när det gäller vässning och underhåll av såg- kedjan. För låg djupbegränsare ökar tenden- sen till kast.

3.3 Säkerhetsanvisningar för arbetet

Beakta de aktuella lokala säkerhetsföreskrif- terna, t.ex. från yrkesföreningar, socialkassor och arbetsmiljömyndigheter.

Arbeta endast vid tillräckligt med dagsljus el- ler belysning.

Håll arbetsområdet fritt från föremål (t.ex. av- sågade delar) – risk för snubbling.

Användaren är ansvarig för olyckor som drabbar andra personer och deras egendom.

Ungdomar under 16 år eller personer som in- te är förtrogna med bruksanvisningen får inte använda redskapet.

Om det är första gången du arbetar med en kedjesåg: Låt gärna säljaren eller annan fackman förklara hur man ska hantera kedje- sågen.

Den som arbetar med kedjesågar måste vara utvilad, och ha god fysiskt och mental hälsa. Den som av hälsoskäl ska undvika större an- strängningar bör rådfråga läkare om lämplig- heten att arbete med denna kedjesåg.

Vidta åtgärder för att skydda dig mot vi- brationsbelastning. Beroende på hur red- skapet används kan de faktiska vibrations- värdena avvika från de värden som anges i de tekniska specifikationerna. Ta hänsyn till hela arbetsförloppet, alltså även tidpunkter då redskapet arbetar utan belastning eller är avstängt. Lämpliga åtgärder omfattar bland annat regelbundet underhåll och skötsel av redskap och redskapstillbehör, att hålla hän- derna varma, regelbundna pauser samt ett välplanerat arbetsförlopp.

Räkna ut maximal hanteringstid och ar- betspauser utifrån vibrationsvärdena.

Beakta de lokala bestämmelserna om arbetstider för arbete med kedjesåg. Arbetstiderna för kedje- såg kan vara reglerade i nationella och lokala fö- reskrifter.2500096_b 347 Säkerhetsanvisningar

3.3.3 Arbeta med kedjesåg

VARNING! Fara för svåra kroppsskador. Användning av ofullständigt monterad kedjesåg kan förorsaka svåra kropps- skador.

Kedjesågen få endast användas när den är fullständigt monterad.

Genomför alltid en siktkontroll före arbetet för att kontrollera att kedjes- ågen är komplett, samt saknar skad- or eller förslitna komponenter. Sä- kerhets- och skyddsanordningar måste vara intakta.

Ha alltid en förbandslåda till hands för even- tuella olyckor.

Undvik kontakt med metallföremål som sitter i jorden eller är elektriskt ledande.

Hörselskydd (t.ex. hörselkåpor), i synner- het om arbetet vara längre än 2,5 timmar

Skyddsglasögon eller ansiktsskydd på skyddshjälmen

Skyddsbyxor med skärskyddande inlägg

Robusta7 arbetshandskar

Säkerhetsskor med halksäker sula, stål- hätta och skärskyddande inlägg

Såga inte med kedjesågen över axelhöjd ef- tersom säkerheten då inte längre kan garan- teras.

Innan du byter arbetsplats ska du först slå av motorn och sätta på kedjeskyddet.

Stäng av bensinmotorn när den inte används och sätt på kedjeskyddet.

Se till att kedjesågen är avstängd när du läg- ger den ned.

Använd inte kedjesågen för att bända eller förflytta trä.

Stammar som är tjockare än svärdlängden får enbart sågas av yrkesverksam personal.

Påbörja alltid snittet med löpande sågkedja och starta aldrig kedjesågen när sågkedjan ligger an mot träet.

Se till att ingen sågkedjeolja släpps ut i mil- jön.

Såga inte i regn, snö eller storm.

Säkerhets- och skyddsanordningar får inte sättas ur funktion.

3.3.4 Vibrationsbelastning

VARNING! Risk för vibration Det faktiska vibrationsemissionsvärdet när maskinen används kan avvika från tillverkarens angivna värde. Beakta föl- jande inverkande faktorer före resp. un- der användningen:

Används maskinen för avsett ända- mål?

Skärs eller bearbetas materialet på rätt sätt?

Är maskinen i gott skick?

Är skärverktyget tillräckligt vasst och är rätt verktyg monterat?

Är handtag och i förekommande fall vibrationshandtag monterade och fast angjorda vid maskinen?

Använd endast redskapet med det varvtal för förbränningsmotorn som krävs för respektive arbete. Undvik att använda maximalt varvtal för att på så sätt förebygga buller och vibra- tioner.

Felaktigt underhåll samt felaktig hantering av redskapet kan leda till högre buller och allvar- ligare vibrationer. Detta kan leda till hälsopro- blem. Stäng i sådana fall omedelbart av red- skapet och lämna in den till en auktoriserad serviceverkstad för reparation.

Belastningen av vibration är beroende av ar- betsuppgifterna och hur redskapet används. Gör en uppskattning av belastningsgraden och ta raster därefter. Därigenom minskas vi- brationsbelastningen över hela arbetstiden avsevärt.

Längre tids arbete med redskapet kan leda till cirkulationsbesvär för användaren, sk ”vi- ta fingrar”. Till förebyggande av sådana be- svär bör man alltid bära arbetshandskar och hålla händerna varma. Skulle man upptäcka symptom på ”vita fingrar” ska man omgående uppsöka läkare. Till symptomen hör: känslo- löshet, reducerad känsel, ilningar, klåda, smärtor, förminskad muskelstyrka, förändring av hudens färg och tillstånd. Normalt uppträ- der dessa symptom först på fingrar, händer och märks på pulsen. Faran är särskilt stor vid lägre utomhustemperaturer (under 10°C).SE 348 6436 | 6442 Säkerhetsanvisningar

Ta längre pauser under arbetsdagen för få vi- la från buller och vibrationer. Planera arbetet så att användning av redskapet som ger sär- skilt kraftiga vibrationer fördelas över flera ar- betsdagar.

Om du känner obehag eller noterar färgför- ändringar i huden ska du genast avbryta ar- betet med redskapet. Lägg in regelbundna vi- lopauser under arbetet. Utan tillräckliga pau- ser under arbetet kan lätt hand-arm-vibra- tionssyndrom uppstå.

Sök alltid minimera riskerna med att utsätta sig för vibrationer. Sköt redskapet i enlighet med anvisningarna i bruksanvisningen.

Om redskapet används ofta ska du kontakta din återförsäljare om antivibrationstillbehör (t.ex. handtag).

Skapa en arbetsplan som begränsar expone- ringen för vibrationer.

Ett visst buller från redskapet kan inte undvikas. Förlägg alltid bullriga arbeten på tillåtna tider. Respektera vilotiderna och inskränk arbetstiden till den absolut nödvändiga. Bär alltid hörselskydd under arbetet och se även till att personer i när- heten bär hörselskydd.

3.3.6 Hantering av bensin och olja

FARA! Explosions- eller brandfara Utträngande bensin-/luftblandning kan skapa en explosionsfarlig atmosfär. Vid felaktig hantering av bränsle kan snab- bantändning, explosion och brand leda till svåra personskador och t.o.m. döds- fall.

Rök inte under hantering av bensin.

Hantera bensinen enbart ute i det fria och aldrig i stängda utrymmen.

Beakta ovillkorligen de förhållnings- regler som anges nedan.

Transportera och lagra endast bensin och ol- ja i godkända behållare. Förvara bensin och olja oåtkomligt för barn.

För att undvika förorening av marken (miljö- skydd), var noga med att inte bensin eller olja släpps ut i jorden. Använd alltid tratt vid tank- ning av redskapet.

Tanka aldrig redskapet i stängda utrymmen. På golvet kan det bildas ansamlingar av bränsleångor som kan leda till snabbantänd- ning eller explosion.

Torka omgående av eventuell bensin från redskapet och samla upp från marken. Låt textilier som har sugit upp bensin ligga och torka på en välventilerad plats innan du kas- serar dem. De kan annars självantända.

Läckande bensin avger bensinångor. Starta därför aldrig redskapet på läckage-platsen ut- an minst 3 meter bort.

Undvik hudkontakt med mineraloljeprodukter. Andas inte in bränsleångor. Använd alltid skyddshandskar vid tankning. Byt och tvätta skyddskläderna med jämna mellanrum.

Se till att du inte får bensin på kläderna. Skul- le det hända, byt kläder omedelbart.

Tanka aldrig redskapet när motorn är igång eller om den är varm.

3.3.7 Säkerhet för människor, djur och

Använd endast maskinen för avsett ändamål. Annan användning kan leda till såväl person- skador som skador på föremål.

Starta endast maskinen om ingen annan finns på arbetsområdet, vare sig djur eller människa.

Se till att upprätthålla ett säkerhetsavstånd och stäng av maskinen när människor eller djur kommer i dess närhet.

Rikta aldrig avgasstrålen från motorn på människor och djur eller mot lättantändliga produkter och föremål.

Rör aldrig vid insugs- eller ventilationsgallret när motorn är igång. Roterande motorkompo- nenter kan orsaka personskador.

Stäng alltid av maskinen när den inte längre behövs, t.ex. vid byte av arbetsområde, vid underhålls- och servicearbeten, vid påfyllning av bensin-/oljeblandning.

Vid olyckstillbud måste maskinen genast stängas av för att undvika att ytterligare kroppsskador eller skador på egendom upp- står.

Använd aldrig maskinen med nedslitna eller defekta komponenter. Nedslitna och defekta komponenter kan orsaka allvarliga person- skador.

Förvara maskinen utom räckhåll för barn.2500096_b 349 Montering 4 MONTERING FARA! Livsfara och fara för svåra kropps- skador. Livsfara och fara för svåra kroppsskador föreligger när motorn är tillkopplad.

Genomför alla ingrepp vid avstängd motor. OBS! Fara för skador på redskapet! Risk för skador på redskapet vid felaktig montering.

Uppackning och montering måste utföras på ett plant och stabilt under- lag.

Det måste finnas tillräckligt med ut- rymme för att förflytta sågen och för- packningen och lämpliga verktyg måste finnas tillgängliga. OBS! Risk för miljöskador Risk för miljöskador vid felaktig avfalls- hantering.

Avfallshanteringen av förpackningen måste ske enligt lokala föreskrifter. OBSERVERA! Skaderisk Vassa maskindelar och delar i rörelse kan orsaka personskador.

Bär alltid robusta arbetshandskar när du monterar svärdet och kedjan.

Montering av svärd och kedja måste ske med största försiktighet för att inte inverka på säkerheten och ef- fektiviteten hos sågen. Om du är osäker, kontakta din återförsäljare. ANMÄRKNING Redskapet levereras med svärdet och kedjan demonterade samt med tom blandnings- och oljetank. Se före montering till att kedjebromsen inte är ak- tiverad. Kedjebromen är frigiven när du drar handskyddet (01/3) mot greppbygeln (01/4).

4.1 Montering av styrskena och sågkedja

1. Lossa de båda sexkantsmuttrarna (02/1) med

den medlevererade kombinationsnyckeln och avlägsna (02/a) kedjehjulsskyddet (02/2).

2. Ta bort distansstycket i plast (02/3). Denna

avståndshållare är bara till för transporten av det förpackade redskapet och behövs inte längre.

3. Sätt i (03/a) styrskenans spår (03/1) i stift-

skruvarna (03/2). Skjut (03/b) styrskenan mot maskinhuset.

4. Lätt sågkedjan (04/1) omkring kedjehjulet

(04/2) och i styrskenans spår (04/3), observe- ra löpriktningen. Dra (05/a) sågkedjan över styrskenans noshjul.

5. Montera åter kedjehjulsskyddet (06/1), dra

endast åt sexkantsmuttrarna (06/2) lätt.

6. Skjut bort styrskenan från maskinhuset tills

sågkedjan är lätt spänd.

7. Dra endast fast de båda sexkantsmuttrarna

(06/2) så långt att sågkedjan fortfarande kan spännas.

8. Vrid kedjespännarens inställningsskruv (06/3)

tills sågkedjan är korrekt spänd (se Kapitel

9. Dra åt sexkantsmuttrarna (06/2).

OBS! Fara för skador på redskapet! Användning av enbart bensin skadar motorn och gör att garantin upphör att gälla.

Använd endast högkvalitativ bensin och smörjolja för att långsiktigt sä- kerställa prestandan och livslängden på mekaniska delar. ANMÄRKNING Blyfri bensin tenderar att bilda avlagring- ar i behållaren när den lagras mer än 2 månader. Använd alltid färsk bensin! Denna motorsåg är utrustad med en tvåtaktsmo- tor som drivs med en bensin- och oljeblandning.SE 350 6436 | 6442 Start Lämplig olja Använd endast högvärdiga syntetiska tvåtakts- motoroljor. Hos din återförsäljare finns oljor som är specialutvecklade för sådana motorer och som garanterar hög prestanda. Lämplig bensin Endast blyfri bensin med en minsta oktantal på 90 RON.

FARA! Explosions- eller brandfara Bensin och blandning är lättantändliga!

Förvara bensin och blandning en- dast i särskilda behållare som är godkända för bränsle och på ett sä- kert ställe på avstånd från värmekäl- lor och öppna lågor.

Förvara alltid behållaren utom räck- håll för barn.

Rök inte när du förbereder bland- ningen och försök att inte andas in bensinångor. OBS! Risk för motorskador Om ren bensin används leder detta till skador på motorn och gör att den blir de- fekt. Sådan användning leder till skador som inte täcks av tillverkarens garanti.

Se till att motorn endast drivs med bensin-/oljeblandning med rätt pro- portioner. ANMÄRKNING Blandningen utsätts för en permanent åldrandeprocess. För att undvika avlag- ringar förbered därför inga stora mäng- der. ANMÄRKNING Rengör regelbundet bensin- och bland- ningsbehållare för att avlägsna eventuel- la avlagringar. Vid en otillräcklig blandning ökar risken för en för tidig kolvskärning till följd av en för mager bland- ning. Garantin förlorar också sin giltighet om an- visningarna om bränsleblandning etc. i denna handbok inte följs. Nedan hittar du korrekt blandningsförhållande med ett exempel i tabellen. Blandningsförhål- lande Bensin Olja 50:1 (50delar bränsle och 1del olja) 5 liter 100 ml

1. Häll ungefär hälften av en angivna bensin-

mängden i en godkänd behållare.

2. Häll i all olja, såsom anges i tabellen.

3. Tillsätt resten av bensinen.

4. Stäng behållaren och blanda ordentligt.

OBS! Fara för skador på redskapet! Användningen av gammal olja i ked- jesmörjningen kan pga metallpartiklar i oljan orsaka förtida förslitning av styr- skena och sågkedja. I alla händelser upphör tillverkargarantin att gälla om så- dan olja används.

Använd aldrig förbrukad olja utan endast biologiskt nedbrytbar såg- kedjeolja. OBS! Risk för miljöskador Användning av mineralolja i kedjesmörj- ningen kan leda till allvarliga skador på miljön.

Använd aldrig mineralolja utan en- dast biologiskt nedbrytbar sågkedje- olja. För att undvika igensättning av filtret i tanken och oreparerbar skada på oljepumpen får ingen föro- renad olja användas. Användning av högkvalitativ olja är avgörande för en effektiv smörjning av såganordningen. Redan använd resp. lågkvalitativ olja försämrar smörj- ningen och förkortar livslängden på sågkedjan och styrskenan. Det rekommenderas att oljetanken fylls vid varje bränslefyllning (med hjälp av en tratt). Eftersom oljetankens kapacitet är dimensionerad så att bränslet tar slut före oljan, säkerställs att redska- pet inte drivs utan smörjmedel.2500096_b 351 Start

5.3 Fylla på drivmedel (07)

FARA! Explosions- eller brandfara Utträngande bensin-/luftblandning kan skapa en explosionsfarlig atmosfär. Vid felaktig hantering av bränsle kan snab- bantändning, explosion och brand leda till svåra personskador och t.o.m. döds- fall.

Rök inte under hantering av bensin.

Hantera bensinen enbart ute i det fria och aldrig i stängda utrymmen.

Beakta ovillkorligen de förhållnings- regler som anges nedan. Fylla på bränsle

1. Stäng av motorn och dra skyddskåpan över

2. Rengör tanklocket (07/1) och området runt-

omkring så att ingen smuts faller ner i tanken.

3. Skruva upp tanklocket (07/1) försiktigt efter-

som det eventuellt har bildats tryck under det.

4. Fyll i bränslet med en tratt.

5. Sätt på tanklocket på tanken och skruva fast

6. Rengör golvet och redskapet från utspillt

7. Starta först redskapet igen när bränsleångor-

na har dunstat bort. Fylla på kedjeolja

1. Stäng av motorn och dra skyddskåpan över

2. Rengör oljetankslocket (07/2) och området

runtomkring så att ingen smuts faller ner i tanken.

3. Skruva upp oljetankslocket (07/2).

4. Fyll i sågkedjeoljan med en tratt.

5. Sätt på oljetankslocket på tanken och skruva

6. Rengör golvet och redskapet från utspilld

FARA! Livsfara och fara för svåra kropps- skador. Livsfara och fara för svåra kroppsskador föreligger när motorn är tillkopplad.

Genomför alla ingrepp vid avstängd motor. Spänningen är korrekt när draglänkarna inte los- sar (08/1) ur styrningen i mitten av styrskenan när sågkedjan lyfts, men sågkedjan fortfarande kan vridas. Spänna sågkedjan

2. Vrid kedjespännarens inställningsskruv (06/3)

tills sågkedjan är korrekt spänd.

3. Dra åt sexkantsmuttrarna (06/2).

5.5 Kontrollera kedjebromsen (09)

VARNING! Livsfara och fara för svåra kropps- skador föreligger om kedjebromsen är defekt Om kedjebromsen är defekt kan löpande sågkedja t.ex. ett kast (kickback) orsaka svåra kroppsskador och även dödsfall.

Testa alltid kedjebromsen före arbe- tets början.

Starta aldrig kedjesågen om kedje- bromsen är defekt. Lämna istället kedjesågen till serviceverkstad för kontroll. Redskapet är utrustat med ett säkerhetsbroms- system (kedjebroms). Kedjebromsen är en anordning som har utveck- lats för att omedelbart stoppa sågkedjans rörelse när den utsätts för ett kast. Normalt sett aktiveras kedjebromsen automatiskt genom masströghet. Denna broms kan även aktiveras manuellt som kontroll.

1. Starta motorn och håll fast redskapet i båda

2. Aktivera säkerhetsspärrknappen (01/8) och

gasspaken (01/7) för att hålla kedjan i rörel- se. Tryck sedan fram (09/a) handskyddet (09/1) med handryggen, sågkedjan måste då genast stanna.SE 352 6436 | 6442 Användning

3. Släpp genast säkerhetsspärrknappen och

därefter gasspaken när sågkedjan har stan- nat.

5. Dra bak (09/b) handskyddet för att lossa ked-

Beakta landsspecifika bestämmelser när det gäller drifttider.

Ta tag i det bakre handtaget med den högra handen och bygelhandtaget med den vänstra handen och håll i stadigt grepp.

Håll i handtagen så länge som motorn är igång.

Använd inte kedjesågen om du:

är påverkad av alkohol, mediciner eller droger

6.1 Till-/frånkoppla motorn

VARNING! Explosions- eller brandfara Utträngande bensin-/luftblandning kan skapa en explosionsfarlig atmosfär. Vid felaktig hantering av bränsle kan snab- bantändning, explosion och brand leda till svåra personskador och t.o.m. döds- fall.

Starta motorn minst 3 meter från bensinpåfyllningsplatsen.

6.1.1 Starta motorn (10, 11)

OBSERVERA! Risk för personskador till följd av startlina Genom en snabb tillbakadragning av startlinan dras handen för snabbt mot motorn. Detta kan orsaka klämskador och stukningar.

Vira aldrig startlina runt handen. OBS! Fara för skador på redskapet! Om startlinan dras ut för långt kan det leda till skador.

Dra inte ut linan helt och hållet, låt den inte komma i kontakt med kan- ten av linstyrningens öppning och släpp handtaget för att förhindra att linan dras in igen okontrollerat. OBS! Fara för skador på redskapet! Om motorn används med högt varvtal och aktiverad kedjebroms kan koppling- en överhettas.

Undvik att låta motorn gå med högt varvtal och aktiverad kedjebroms. Kallstart Med kallstart menas att motorn startas när den har varit avstängd i minst 5minuter eller efter bränslepåfyllning.

1. Ställ redskapet på en jämn yta, håll fast det i

främre handtagsbygeln och tryck redskapet mot marken. Sätt vid behov in höger fotspets i den bakre handtagsbygeln.

2. Aktivera kedjebromsen genom att trycka fram

3. Avlägsna sågkedjans skyddskåpa.

lediga handen tills du känner ett motstånd.

7. Släpp inte starthandtaget, dra hårt flera gång-

er tills motorn startar för första gången. Vrid sedan choke-knappen (11/1) moturs till an- slag.

8. Dra starthandtaget (11/ 2) hårt flera gånger

tills motorn åter startar.

9. Tryck kort på säkerhetsspärrknappen (11/3)

och gasspaken (11/4) så snart motorn går. Därigenom friges förgasarens gasspjäll ur spärrpositionen.

10. Låt redskapet gå på tomgång i ungefär en

11. Lossa kedjebromsen genom att dra bak

handskyddet.2500096_b 353 Arbetsbeteende och arbetsteknik Varmstart Om motorn endast frånkopplas kort kan startför- loppet endast utföras genom att aktivera primer- bollen, men utan att vrida på choke-vridknappen.

6.1.2 Stänga av motorn (12)

1. Släpp säkerhetsspärrknappen (12/1) och där-

efter gasspaken (12/2).

2. Låt nu motorn gå några sekunder på tom-

6.2 Efter arbetets slut

VARNING! Risk för personskador vid sågning Skarpa länkar på sågkedjan kan ge upp- hov till skärsår.

Bär skyddshandskar. VARNING! Brandfara När redskapet är upphettet kan det an- tända sågavfall (t.ex. sågspån, grenres- ter eller löv).

Låt motorn svalna innan du ställer undan sågen.

För att minska brandrisken måste redskapet befrias från sågspån, grenrester, löv eller överflödigt fett.

Behållare med sågavfall får inte för- varas i rum.

1. Stäng av motorn (se Kapitel 6.1.2 "Stänga av

motorn (12)", sida353).

2. Låt redskapet svalna.

3. Ta bort alla spår av sågspån eller oljerester.

4. Vid stark smuts på sågkedjan ska den de-

monteras och läggas i blöt i några timmar i en behållare med en specialrengöring. Skölj därefter med rent vatten och spraya den med lämplig rostskyddsspray innan den sätts till- baka på redskapet.

5. Dra skyddskåpa över sågkedjan innan red-

skapet städas undan.

6.3 Byta mellan normal-/sommardrift och

vinterdrift(29) För att undvika isbildning på förgasaren vid låga temperaturer (under 5°C) kan insugsluften för- värmas genom att sätta skjutinsatsen i vinterlä- get. Skjutinsatsen kan nås direkt när luftfilterlock- et har tagits av. OBS! Risk för motorskador på grund av överhettning Om kedjesågen används vid över 5°C och skjutinsatsen befinner sig i vinterlä- get kan överhettning uppstå.

Kontrollera omgivningstemperaturen före drift och anpassa – vid behov – skjutinsatsens läge.

Över 5°C, d.v.s. normal-/sommardrift: Solsymbolen (29/2) måste vara synlig i normal-/sommardrift.

montera/montera luftfilterlocket (20)", si- da356). 7 ARBETSBETEENDE OCH ARBETSTEKNIK FARA! Fara för livshotande skador föreligger vid otillräckliga fackkunskaper! Otillräckliga fackkunskaper kan leda till allvarliga skador eller dödsfall!

Endast utbildade och erfarna perso- ner får fälla träd och genomföra kvistning.SE 354 6436 | 6442 Arbetsbeteende och arbetsteknik FARA! Livsfara till följd av okontrollerade redskapsrörelser Sågkedjan utvecklar enorma krafter när den är i rörelse, som kan leda att kedjes- ågen plötsligt lossar och slungas iväg okontrollerat.

Håll alltid i kedjesågen med båda händerna, med vänster hand på främre handtagsbygeln och höger hand på bakre handtagsbygeln. Håll så oberoende av om du är vänster- eller högerhänt. FARA! Livsfara vid kast (kickback)! Vid kast (kickback) kan redskapet ge an- vändaren livshotande skador.

Vidta ovillkorligen nedanstående åt- gärder för att undvika kast! OBSERVERA! Hälsorisk vid inandning av farliga äm- nen! Inandning av smörjoljeånga, avgaser och sågdamm kan ge negativa hälsoef- fekter.

Bär alltid föreskriven personlig skyddsutrustning. OBSERVERA! Risk för personskador vid blockerad kedjesåg Om du försöker dra ut en skärutrustning – d.v.s. sågkedja och styrskena – under skärning när motorn är igång finns det risk för personskador och skador på red- skapet.

Stäng av motorn och bänd upp snit- tet (t.ex. med trädfällriktare) eller ge- nomför ett avlastningsskär med yt- terligare en kedjesåg resp. skärut- rustning. Ta genast ur den inklämda skärutrustningen när snittet går upp.

Följ anvisningarna och tillväga- gångssätten i nedanstående avsnitt för att undvika att kedjesågen block- eras resp. kläms fast. ANMÄRKNING Kurser i hantering av kedjesågar och i trädfällning erbjuds regelbundet av lant- och skogsbruksorganisationer.

7.1 Användning av fastgöringsklo (13)

1. Sätt i fastgöringsklon (13/1) i stammen och

genomför en bågrörelse (13/a) med sågked- jan så att sågkedjan skär in i trät.

2. Upprepa arbetssteget flera gånger och flytta

fastgöringsklons fästpunkt (13/b).

7.2 Fälla träd (14, 15)

FARA! Livsfara föreligger vid fallande träd! Om reträttväg saknas kan det leda till allvarliga skador eller dödsfall!

Påbörja först fällningsarbetet när en hinderfri reträttväg finns från det träd som ska fällas. FARA! Livsfara vid träd som faller okontrol- lerat! Träd som faller okontrollerat kan förorsa- ka allvarliga skador eller dödsfall!

För att garantera att trädet faller kontrollerat lämna en brytmån mel- lan riktskäret och fallskäret som är ca 1/10 av stammens diameter.

Genomför inga fällningsarbeten när det blåser. ANMÄRKNING Du får endast använda kilar av trä, plast eller aluminium. Innan du kan påbörjar fällningsarbetet måste föl- jande åtgärder genomföras.

Se till att inga andra personer, djur eller före- mål befinner i riskområdet.

Säkerhetsavståndet mellan andra arbetsplat- ser eller föremål måste uppgå till minst 2½ trädlängder.

Beakta också luftledningar och annans egen- dom. Meddela eventuellt kraftbolag eller äga- re.

Bedöm trädets fallriktning. Avgörande för trädets fallriktning är:

trädets naturliga lutning2500096_b 355 Arbetsbeteende och arbetsteknik

ensidig grenbildning

asymmetrisk växt, trädskador

vindriktning och vindstyrka

Arbeta alltid ovanför det träd som ska fällas vid lutande underlag.

Se till att det inte finns några hinder i den i förväg fastlagda reträttvägen. Reträttvägen ska ligga ca 45° snett bakåt från fallriktningen (14).

Stammen måste vara fri från annan växtlig- het, grenar och främmande föremål (t.ex. smuts, stenar, lös bark, spikar, klämmor, trå- dar osv.). För att fälla ett träd ska ett riktskär och ett fällskär sättas.

1. Vid fäll- och kapningssnitt sätt fast fastgö-

ringsklon på ett säkert sätt i det träd som ska sågas.

2. Sätt riktskäret (15/c) först vågrätt och sedan

snett uppifrån i en vinkel på minst 45°. På så sätt förhindrar du att kedjesågen fastnar vid det andra riktskäret. Riktskäret görs så nära marken som möjligt och i den önskade fall- riktningen (15/e). Skårdjupet ska vara ca 1/4 av stammens diameter.

3. Sätt fällskäret (15/d) mittemot riktskäret exakt

vågrätt. Fällskäret ska göras ca 3–5 cm över det vågräta riktskäret.

4. Såga fällskäret (15/d) så djupt att det finns en

brytmån (15/f) på minst 1/10 av stammens di- ameter mellan riktskäret (15/c) och fällskäret (15/d). Denna brytmån förhindrar att trädet vrider och faller i fel riktning. När fällskäret (15/d) närmar sig brytmånen (15/f) ska trädet börja falla. Om trädet börjar falla under sågningsarbetet:

Skulle trädet falla i fel riktning eller luta sig tillbaka och klämma fast kedjesågen ska fällskäret avbrytas. Använd en kil för att öppna snittet och få trädet att falla i den önskade fallriktningen.

Ta ut kedjesågen ur snittet, stäng av och lägg ned den.

Gå i reträttområdet.

Akta dig för nedfallande grenar och kvis- tar.

5. Om trädet inte faller, sätt i en kil i fällskäret

för att få den att falla kontrollerat.

6. När du har avslutat sågningsarbetet ta av

hörselskyddet för att kunna höra signaler el- ler varningsrop.

Beakta följande punkter under arbetet:

Stöd kedjesågen mot trädstammen och såga av fritt åtkomliga grenar efter varandra direkt på trädstammen (16/a). Arbeta framåt neri- från och upp i sluttningar.

Lämna till att börja med större nedåtriktade grenar som stöder trädet mot marken.

Kapa mindre grenar med ett snitt.

Var försiktig med spända grenar och såga dessa först en bit uppifrån, såga dem därefter underifrån och upp för att förhindra att kedje- sågen fastnar (16/b).

Såga fritt hängande grenar först en bit under- ifrån, såga sedan igenom dem ovanifrån (16/ c).

Insticks-, längs-, och hjärtsnitt får bara utfö- ras av utbildade eller erfarna personer.

7.4 Kapa träd (17, 18, 19)

Beakta följande punkter under arbetet:

Arbeta alltid ovanför trädstammen i sluttning- ar eftersom stammen kan komma i rullning.

Förflytta kedjesågen så att inga kroppsdelar befinner sig i sågkedjans förlängda svängom- råde.

Sätt an fastgöringsklon alldeles bredvid snittkanten och vrid kedjesågen runt den- na punkt.

Kedjesågen kan glida i sidled eller lätt hoppa ut när den sätts emot. Detta beror på trät och sågkedjans tillstånd. Håll där- för alltid fast kedjesågen ordentligt.

Vid slutet av skäret svänger kedjesågen ige- nom till följd av sin egen vikt, eftersom den inte längre stöds i skäret. Håll emot kontrolle- rat och utöva inget tryck så att sågkedjan inte berör marken.

När snittet är klart, vänta tills sågkedjan har stannat innan du stänger av kedjesågen.

Stäng alltid av kedjesågens motor innan du går till nästa träd. Hela stammens längd ligger jäms med marken:

Såga igenom stammen ovanifrån utan att komma i kontakt med marken (17/a).SE 356 6436 | 6442 Underhåll och skötsel Stammen ligger med ena änden uppåt:

För att förhindra att kedjesågen fastnar och träet splittras, såga först 1/3 av stammens di- ameter underifrån (18/a), sedan resten paral- lellt med det undre snittet (18/b). Om stammen vilar på båda ändarna: För att förhindra att kedjesågen fastnar och träet splittras, såga först 1/3 av stammens diameter ovanifrån (19/a) och sedan resten underifrån pa- rallellt med det övre snittet (19/b).

7.5 Såga upp redan sågat virke

Beakta följande punkter under arbetet:

Använd säkra underlag (sågbock, kilar, bal- kar).

Se till att du står stabilt och har en jämn för- delning av kroppsvikten.

Se till att inte runda stockar kan rulla.

Påbörja alltid snittet med redan löpande såg- kedja. Starta aldrig kedjesågen när sågked- jan ligger an mot träet.

Håll inte fast träet med foten eller låt någon annan person hålla fast det.

8 UNDERHÅLL OCH SKÖTSEL

FARA! Livsfara vid felaktigt underhåll Underhållsarbeten som genomförs av okvalificerade personer samt använd- ning av ej godkända reservdelar kan le- da till allvarliga personskador eller döds- olyckor under drift.

Demontera inga säkerhetsanord- ningar och ta dem inte ur funktion.

Använd endast godkända original- reservdelar.

Genomför regelbundet lämpligt un- derhåll för att säkerställa att maski- nen befinner sig i ett funktionsdugligt och rent skick. FARA! Livsfara och fara för svåra kropps- skador. Livsfara och fara för svåra kroppsskador föreligger när motorn är tillkopplad.

Genomför alla ingrepp vid avstängd motor. OBSERVERA! Skaderisk Vassa maskindelar och delar i rörelse kan orsaka personskador.

Bär alltid skyddshandskar under un- derhåll, skötsel och rengöring av maskinen!

Korrekt underhåll är nödvändigt för att motor- sågen ska behålla sin ursprungliga effektivitet och driftsäkerhet.

Se till att alla muttrar, bultar och skruvar är ordentligt åtdragna för att vara säker på att motorsågen alltid är i gott skick.

Använd aldrig redskapet om det har utslitna eller skadade komponenter. Skadade delar måste bytas ut och får aldrig repareras. Före underhållsarbeten:

Frånkoppla motorn och låt den svalna.

Bär skyddshandskar vid arbete på sågked- jan.

Ta inte bort skyddskåpan om du inte måste göra några ingrepp på styrskenan eller på kedjan.

Avfallshantera olja, bensin eller andra förore- nande ämnen enligt föreskrifterna.

morna (20/1) och luftfilterlocket (20/2).

2. Tryck bort (20/a) säkerhetsklämmorna från

luftfilterlocket med skruvmejseln.

3. Lyft luftfilterlocket från redskapet (20/c).

set, sätt därefter på luftfilterlocket på redska- pet.

2. Tryck på säkerhetsklämmorna (20/1) på luft-

filterlocket (20/b) tills de hakar i.2500096_b 357 Underhåll och skötsel

8.2 Rengöra luftfiltret (21)

OBS! Fara till följd av smutsigt, defekt filter eller att filtret saknas Redskapets motor får irreparabla skador om luftfiltret saknas, är nedsmutsat eller defekt.

Rengöring av luftfiltret är en förut- sättning för att redskapet ska funge- ra felfritt och hålla länge. För att undvika skador på motorn, arbeta in- te utan eller med ett skadat luftfilter.

Rengöring ska utföras efter var 15:e drifttimme.

Filterelementet får aldrig tvättas och måste alltid bytas ut så snart det är för smutsigt eller skadat. Demontera luftfiltret

1. Frånkoppla motorn och låt den svalna.

4. Dra bort (21/a) luftfiltret (21/2) uppåt.

5. Stäng insugningsöppningen (21/3) med en

ren trasa. Det förhindrar att smutspartiklar fal- ler ner i förgasarutrymmet.

6. Skilj luftfiltrets båda delar (21/4) åt.

1. Rengör nylonfiltret med en pensel eller en fin

borste, blås ur filtret med tryckluft inifrån och ut vid behov. Montera luftfiltret

1. Sätt ihop luftfiltrets båda delar (21/4) igen.

Tändstiftet måste bytas ut vid skada på isolering- en, stark elektrodförbrukning eller kraftigt nedolja- de elektroder. Förberedelse

1. Frånkoppla motorn och låt den svalna.

3. Dra av tändstiftskontakten (22/1).

2. Rengör elektroden med en borste (23/1).

3. Mät avståndet (23/2). Avståndet måste vara

2. Vrid i det nya tändstiftet till anslag.

3. Skjut på tändstiftskontakten på tändstiftet.

För att förhindra ett asymmetriskt slitage bör styr- skenan vändas regelbundet. Följande underhållsarbeten måste genomföras:

Rengör (25) styrskenans spår med en skrapa (ingår inte i leveransomfattningen).

Ta bort alla ojämnheter från styrningssidorna med en plattfil och jämna ut eventuella avvi- kelser mellan styrningarna. Styrskenan måste bytas ut om:

spårets djup är mindre än länkens höjd (som inte får vidröra spårets botten);

den inre styrningsväggen är så sliten att ked- jan lutar i sidled.

8.5 Slipa sågkedjan (24)

FARA! Livsfara vid kast (kickback)! En felaktigt slipad sågkedja ökar risken för bakslag och därmed faran för dödliga skador.

Slipa sågkedjan korrekt för att mins- ka risken för bakslag. ANMÄRKNING För oerfarna användare rekommenderar vi att lämna in kedjesågen till ett service- ställe för slipning av sågkedjan. För att bevara säkerheten och effektiviteten mås- te sågkedjan alltid vara välslipad. Slipning krävs när:

Sågspånen börjar likna damm.

Det krävs större kraft att såga.

Snittet inte är rakt.SE 358 6436 | 6442 Underhåll och skötsel

Bränsleförbrukningen ökar. Om man låter utbildad kundtjänst utföra slipning- en utförs den med lämpliga verktyg för att garan- tera ett minimum av materialslitage och en jämn slipning av alla tänderna. Man kan själv slipa sågkedjan med en speciell rundfil vars diameter ska vara anpassad efter varje enskild kedjetyp (se Kapitel 8.10 "Tabell kedjeunderhåll", sida359). Det krävs skicklighet och erfarenhet för att undvika skador på tänder- na. Slipa sågkedjan:

1. Stäng av motorn, lossa kedjebromsen och

spänn fast styrskenan med monterad såg- kedja i ett lämpligt skruvstäd. Se till sågked- jan kan röra sig fritt.

2. Spänn sågkedjan om den är lös.

3. Montera filen i motsvarande styrning och för

in filen i tandens öppning och behåll en jämn lutning som motsvarar tandprofilen.

4. Gör endast några fildrag, uteslutande drag

framåt, och upprepa arbetsstegen på alla tänder med samma riktning (höger eller vän- ster).

5. Vänd styrskenan i skruvstädet, och upprepa

arbetsstegen på kvarvarande tänder.

6. Kontrollera att inte begränsningstanden stick-

er ut ovanför kontrollverkyget och fila av den eventuella överskjutande delen med en platt fil och rund profil.

7. Ta bort allt filspån och damm efter slipningen

och smörj sågkedjan i ett oljebad. Kedjan måste bytas ut om:

längden på tänderna är mindre än 5 mm;

Om sågtänderna slitits ned under markering- arna - om sådana finns;

mellanrummet mellan länkarna på kedjeni- tarna är för stort.

8.6 Kontrollera kedjesmörjningen (26)

Använd aldrig redskapet utan tillräcklig ked- jesmörjning. Otilläcklig smörjning leder till förkor- tad livslängd. Kontrollera därför oljemängden i ol- jetanken och oljematningen före varje arbetsstart.

1. Starta redskapet.

2. Håll den påslagna sågkedjan ca 15cm över

en stubbe eller ett lämpligt underlag. Vid tillräcklig smörjning bildas en lätt oljefilm på stubben (26/1).

8.7 Ställa in kedjesmörjning (28)

FARA! Livsfara och fara för svåra kropps- skador. Livsfara och fara för svåra kroppsskador föreligger när motorn är tillkopplad.

Genomför alla ingrepp vid avstängd motor. Oljeflödet kan regleras med en inställningsskruv. Inställningsskruven sitter på redskapets undersi- da (28/1). Använd en liten skruvmejsel för att ställa in mat- ningsmängden:

Medurs för mindre matningsmängd

Moturs för större matningsmängd Kontrollera regelbundet under arbetet att det finns tillräcklig mängd olja i oljetanken.

8.8 Kontrollera sågkedjans stillestånd vid

tomgång VARNING! Fara när sågkedjan är i rörelse En sågkedja som rör sig vid tomgång kan leda till livsfarliga skador vid arbetet.

Arbeta aldrig med kedjesågen om sågkedjan rör sig vid tomgång.

Kontrollera sågkedjans stillestånd när motorn går på tomgångsvarvtal före varje användning.

1. Starta motorn och låt den gå på tomgång.

2. Kontrollera att sågkedjan står still.

3. Om sågkedjan rör sig skulle följande fel kun-

Tomgångsvarvtalet är för högt (se Kapitel

8.9 "Ställa in tomgångsvarvtalet på förga-

Kopplingen är defekt, nedsmutsad eller felaktigt inställd. Kontakta AL-KO:s servi- cecenter.

8.9 Ställa in tomgångsvarvtalet på

förgasaren Tomgångsvarvtalet står i Tekniska data (se Kapi- tel 13 "Tekniska data", sida362). Det ställs in bäst med hjälp av en varvräknare. Om tomgångsvarvtalet är korrekt inställt går mo- tor på tomgång och sågkedjan rör sig inte. Bero- ende på användningsort (berg, lågland) krävs en2500096_b 359 Underhåll och skötsel korrigering av tomgångsfininställningen via tom- gångsstoppskruven ”T”. ANMÄRKNING Reglerskruvarna för tomgångsblandning ”L” och fullastblandning ”H” får endast ställas in av en AL-KO servicestation. Sågkedjan rör sig utan att gas ges: Tomgångsvarvtalet är för högt.

1. Skruva upp tomgångsstoppskruven ”T” (11/5)

en aning moturs tills sågkedjan inte rör sig mer. Motorn stannar alltid när ingen gas ges: Tomgångsvarvtalet är för lågt.

1. Skruva igen tomgångsstoppskruven

”T” (11/5) en aning medurs tills motorn går jämnt. Om optimal förgasarinställning inte kan ställas in genom att skruva på tomgångsstoppskruven ”T”, låt en AL‑KO servicestation ställa in förgasaren optimalt.

8.10 Tabell kedjeunderhåll

VARNING! Fara för svåra kroppsskador. Kedjesåg försedd med olämplig sågked- ja och styrskena kan förorsaka svåra kroppsskador.

Använd endast tillåtna sågkedjor och styrskenor. Tabellen visar värdena för olika kedjetyper. Typ av kedja Fildiameter Huvudvinkel Under- snittsvinkel Huvudlutnings- vinkel (55°) Djupmått Verktygets ro- tationsvinkel Verktygets lutningsvinkel Sidovinkel 91P053X 5/32” 30° 0° 80° 0,025” 91P057X 5/32” 30° 0° 80° 0,025” Djupmått Fil

Följande arbeten får genomföras av användaren. Alla andra arbeten får endast utföras av en behö- rig fackverkstad. Följande anvisningar gäller vid normala använd- ningsförhållanden. Under speciella förhållanden, t.ex. särskilt lång, daglig arbetstid, måste de an- givna underhållsintervallerna förkortas därefter.SE 360 6436 | 6442 Underhåll och skötsel Underhållsplan En gång efter 5tim- mar Före ar- betets början

Var 50:e timme Var 100:e timme Vid behov före/efter säsong, varje år Förgasare Kontrollera tomgången X Luftfilter Rengör X Byt ut X Tändstift kontrollera elektrodav- ståndet, justera eventuellt X X Byt ut X X Ljuddämpare Visuell och fysisk kontroll X Bränsletank, oljetank Rengör X X Kedjebroms Funktionskontroll X Rengöra, smörja ledade ställen X X Kedjesmörjning Kontrollera X X Sågkedja Visuell och fysisk kontroll, kontrollera att den är vass

Vässa X X Byta ut, eventuellt även byta ut kedjehjulet och smörja kedjehjullagret

Styrskena Visuell och fysisk kontroll X Vända styrskenan X Smörja noshjulet X Rengöra kedjespåret/ol- jehålet X2500096_b 361 Felavhjälpning Underhållsplan En gång efter 5tim- mar Före ar- betets början

Var 50:e timme Var 100:e timme Vid behov före/efter säsong, varje år Rengöra skyddskåpan på insidan

Alla åtkomliga skruvar (utom justeringsskruvar) Efterdra X X X Hela motorsågen Visuell och fysisk kontroll X Rengöra (inkl. luftintag, kylflänsar i cylinder) X X X 9 FELAVHJÄLPNING OBSERVERA! Skaderisk Vassa maskindelar och delar i rörelse kan orsaka personskador.

Bär alltid skyddshandskar under un- derhåll, skötsel och rengöring av maskinen! ANMÄRKNING Vänd dig till vår kundtjänst vid fel som inte finns med i den här tabellen eller vid fel som du inte själv kan åtgärda. Störning Orsak Åtgärd Motorn kan inte startas eller stannar igen efter ett kort tag. Felaktig process Starta motorn enligt beskrivningen i denna bruksanvisning. Nedsmutsat tändstift eller fel- aktigt elektrodavstånd Rengör eller byt ut tändstiftet. Nedsmutsat luftfilter Rengöra eller byta ut tändstiftet Styrskena och sågkedja blir för varma. Rökutveckling. Sågkedjan är för hårt spänd. Minska på kedjespänningen. Oljetanken är tom. Fyll på sågkedjeolja. Oljehålet och/eller spåret i styrskenan är smutsigt. Rengör oljehålet och spåret i styr- skenan. Motorn går men sågkedjan lö- per inte runt. Sågkedjan är för hårt spänd. Minska på kedjespänningen. Maskinfel Kontakta AL-KO:s servicecenter. Trädamm kommer ut istället för sågspån. Kedjesågen måste tryckas genom virket. Sågkedjan är slö. Slipa sågkedjan eller kontakta AL- KO:s servicecenter. Redskapet vibrerar ovanligt mycket. Maskinfel Kontakta AL-KO:s servicecenter.SE 362 6436 | 6442 före transport

VARNING! Livsfara och fara för svåra kropps- skador. Transport av kedjesågen med löpande sågkedja kan leda till mycket svåra kroppsskador som även kan vara livsho- tande.

Bär och transportera aldrig kedjeså- gen med löpande sågkedja.

Vidta angivna åtgärder före trans- port. Vidta följande åtgärder före transport:

2. Låt redskapet svalna.

3. Ta bort alla spår av sågspån eller oljerester.

4. Dra över skyddskåpan på styrskenan.

Bär kedjesågen enbart i bygelhandtaget. Styr- skenan pekar då bakåt. I fordon: Säkra kedjesågen så att den inte välter, skadas eller så att inte drivmedel rinner ut. 11 FÖRVARING Rengör maskinen noggrant efter varje använd- ning och sätt på eventuella skyddskåpor. Förvara maskinen i ett torrt, låsbart utrymme utom räck- håll för barn. Vid uppehåll som varar mer än 30 dagar ska föl- jande arbeten genomföras:

1. Töm bränsle- och oljetanken komplett.

2. Ta av sågkedja och styrskena, rengör och

spraya med rostskyddsolja.

3. Rengör maskinen grundligt och förvara den i

ett torrt utrymme. OBS! Fara för skador på redskapet! Vid långvarig förvaring kan intorkad såg- kedjeolja orsaka skador på oljeförande komponenter på redskapet.

Häll ur sågkedjeoljan om redskapet inte ska användas under en längre tid. 12 ÅTERVINNING

Innan redskapet kasseras måste bränsletanken och motoroljetanken tömmas!

Bensin och motorolja ska inte läggas i soporna eller hällas i avloppet, utan hanteras med särskild återvinning! Förpackning, enhet och tillbehör är tillverkade av återvinningsbara material och ska avfallshanteras på motsvarande sätt. 13 TEKNISKA DATA Typ 6436 6442 Art. nr. 127429 127430 Motortyp 2-takts 2-takts Motorns slagvolym 35,2cm³ 41,9cm³ Maximal motoreffekt i kW (enligt ISO 7293) 1,45 1,7 Easy Start-system Ja/primer Ja/primer Tomgångsvarvtal 3000 ± 400 min

Bränsle Blyfri bensin minst 90RON Blyfri bensin minst 90RON Blandningsförhållande 1:50 1:50 Volym bränsletank 270cm

Längd/användbar skärlängd 35/33cm 40/37cm Kedjehjul:

Delning 3/8” 3/8” Sågkedja:

Vikt med styrskena och sågkedja 5,38kg 5,45kg

För frågor om garanti, reparationer och reservde- lar, kontakta närmaste AL-KO servicecenter. Kontaktinformation finns på internet: www.al-ko.com/service-contactsSE 364 6436 | 6442 Garanti 15 GARANTI Eventuella material- eller tillverkningsfel på redskapet åtgärdas av oss under den lagstadgade garanti- tiden genom reparation eller ersättningsprodukt, efter vårt gottfinnande. Garantitiden bestäms av gäl- lande lag i det land där redskapet köptes. Vår garantiförsäkran gäller enbart om:

originalreservdelar har använts Garantin upphör att gälla vid:

egenmäktiga reparationsförsök

egenmäktiga tekniska förändringar

ej avsedd användning Garantin gäller inte för:

Förslitningsdelar, som på reservdelsbladet är inramade xxxxxx (x)

Förbränningsmotorer (här gäller resp. motortillverkares garantibestämmelser) Garantitiden inleds i och med den första slutkundens köp av produkten. Datum på inköpskvittot gäller. Vänd er med detta garantidokument och kvittot till en återförsäljare eller närmaste auktoriserade kund- tjänst. Köparens lagstadgade anspråk gentemot försäljaren berörs inte av denna förklaring. 16 ÖVERSÄTTNING AV ORIGINAL EG-FÖRSÄKRAN OM ÖVERENSSTÄMMELSE Vi förklarar härmed att denna produkt i den form som den säljs på marknaden uppfyller kraven i de harmoniserade EU-direktiven, EU:s säkerhetsstandarder samt de produktspecifika standarderna. Produkt Kedjesåg Serienummer G4011022 Tillverkare AL-KO Geräte GmbH Ichenhauser Str. 14 D-89359 Kötz, Tyskland Befullmäktigad för dokumentation Andreas Hedrich Ichenhauser Str. 14 D-89359 Kötz, Tyskland Typ

Ljudnivå EN ISO 3744 uppmätt/garanterad 6436: 109,9 / 113 dB(A) 6442: 110,0 / 113 dB(A) EU-direktiv 2006/42/EC 2014/30/EU 2000/14/EC Bedömning av överens- stämmelse 2000/14/EG – bilaga V Harmoniserade standarder

Typgodkännandeprov enligt 2006/42/EC bilaga IX

6.1 Slå motoren på/av

10. La apparatet gå i cirka ett minutt på tomgang.

Gå i tilbaketrekkingsområdet.
