KULLANIM KILAVUZU 6436 SOLO

Intertek Deutschland GmbH Stangenstraße 1 D-70771 Leinfelden- Echterdingen No. 0905 Kötz, 11.01.2018 Dr. Wolfgang Hergeth Managing Director2500096_b 521 Orijinal işletim talimatının çevirisi ORİJİNAL İŞLETİM TALİMATININ ÇEVİRİSİ İçindekiler 1 İşletim kılavuzu hakkında......................... 522

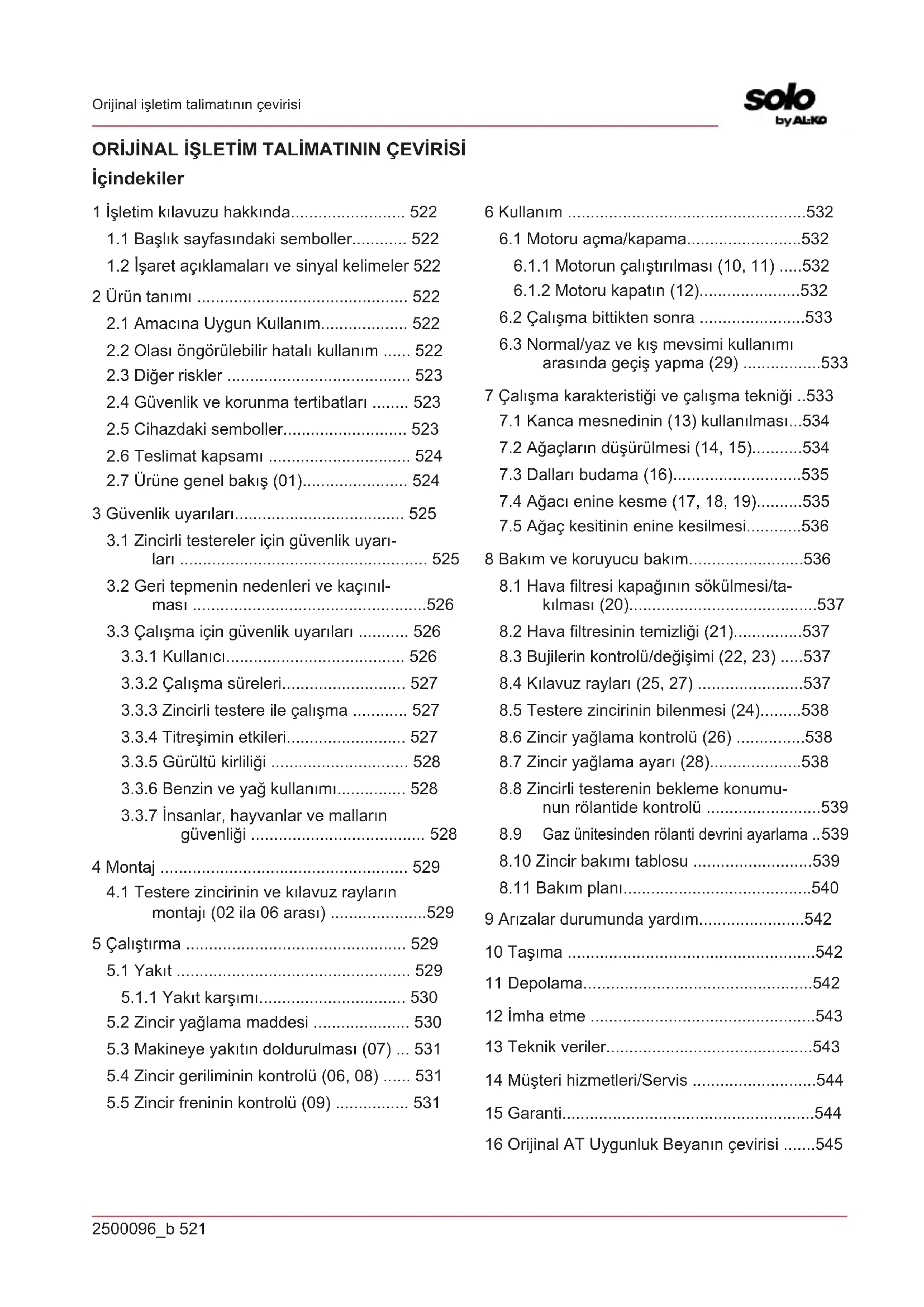

1.1 Başlık sayfasındaki semboller............ 522

1.2 İşaret açıklamaları ve sinyal kelimeler 522

2 Ürün tanımı .............................................. 522

2.1 Amacına Uygun Kullanım................... 522

2.2 Olası öngörülebilir hatalı kullanım ...... 522

2.3 Diğer riskler ........................................ 523

2.4 Güvenlik ve korunma tertibatları ........ 523

3 Güvenlik uyarıları..................................... 525

3.1 Zincirli testereler için güvenlik uyarı-

ları ...................................................... 525

3.2 Geri tepmenin nedenleri ve kaçınıl-

ması ...................................................526

3.3 Çalışma için güvenlik uyarıları ........... 526

3.3.1 Kullanıcı....................................... 526

3.3.2 Çalışma süreleri........................... 527

3.3.3 Zincirli testere ile çalışma ............ 527

3.3.4 Titreşimin etkileri.......................... 527

3.3.5 Gürültü kirliliği .............................. 528

3.3.6 Benzin ve yağ kullanımı............... 528

3.3.7 İnsanlar, hayvanlar ve malların

güvenliği ...................................... 528 4 Montaj ...................................................... 529

4.1 Testere zincirinin ve kılavuz rayların

montajı (02 ila 06 arası) .....................529 5 Çalıştırma ................................................ 529

5.1 Yakıt ................................................... 529

5.1.1 Yakıt karşımı................................ 530

5.2 Zincir yağlama maddesi ..................... 530

5.3 Makineye yakıtın doldurulması (07) ... 531

5.4 Zincir geriliminin kontrolü (06, 08) ...... 531

6.1.1 Motorun çalıştırılması (10, 11) .....532

6.1.2 Motoru kapatın (12)......................532

6.2 Çalışma bittikten sonra .......................533

6.3 Normal/yaz ve kış mevsimi kullanımı

arasında geçiş yapma(29) .................533 7 Çalışma karakteristiği ve çalışma tekniği ..533

7.1 Kanca mesnedinin (13) kullanılması...534

7.2 Ağaçların düşürülmesi (14, 15)...........534

8 Bakım ve koruyucu bakım.........................536

8.2 Hava filtresinin temizliği (21)...............537

8.3 Bujilerin kontrolü/değişimi (22, 23) .....537

8.6 Zincir yağlama kontrolü (26) ...............538

8.7 Zincir yağlama ayarı (28)....................538

8.8 Zincirli testerenin bekleme konumu-

8.10 Zincir bakımı tablosu ..........................539

8.11 Bakım planı.........................................540

Almanca versiyonda orijinal işletim talimatı söz konusudur. Tüm diğer dil versiyonları ori- jinal işletim talimatının çevirileridir.

İşletim kılavuzunu daima cihaz hakkında bil- giye ihtiyaç duyduğunuzda içerisinden bilgi a- lacak şekilde saklayın.

Cihazı sadece bu işletim kılavuzu ile başka kişilere verin.

Bu işletim kılavuzunun içerisindeki güvenlik ve uyarı bilgilerini okuyun ve dikkate alın.

1.1 Başlık sayfasındaki semboller

Sembol Anlam İşletime almadan önce bu işletim kı- lavuzunu dikkatlice okuyun. Bu, gü- venli çalışma ve sorunsuz kullanım için ön koşuldur. İşletim talimatı Benzinli testereyi açık alevlerin ya da ısı kaynaklarının yakınında işlet- meyin.

1.2 İşaret açıklamaları ve sinyal kelimeler

TEHLİKE! Gerçekleşebilecek tehlike durumunu gösterir – kaçınılmaz ise – ölüme ve ağır yaralanmalara neden olur. UYARI! Olası bir tehlike durumunu gösterir – ka- çınılmaz ise – ölüme ve ağır yaralanma- lara neden olur. DİKKAT! Olası bir tehlike durumunu gösterir – ka- çınılmaz ise – hafif veya küçük yaralan- malara neden olur. DİKKAT! Bir durumu gösterir – kaçınılmaz ise – maddi hasarlara neden olur. BİLGİ Daha iyi anlaşılma ve kullanım için özel notlar.

Bu kullanım kılavuzu, benzinli motorla çalıştırılan ve elde kullanılabilir zincirli testereyi açıklamakta- dır.

2.1 Amacına Uygun Kullanım

Zincirli testere bahçe alanlarında kullanım için uy- gundur. Bu bağlamda zincirli testere ağaç teste- resi ile yapılacak çalışmalar için kullanılabilir, ör- neğin:

Ağaç gövdelerini testere ile kesmek

Parça kerestelerin testere ile kesilmesi

Kesit uzunluğuna göre dalların testere ile ke- silmesi Testere sadece ahşap kesimi için ve açık alanda kullanılmalıdır. Kullanım sırasında yeterli kişisel koruyucu donanım kullanılması gerekmektedir. Diğer tüm uygulamalar örn. ağaç içinde profesyo- nel ağaç bakımı kesinlikle yasaktır. Kullanım sıra- sında oluşacak hasarlardan kullanıcı sorumludur. Sadece kullanım kılavuzunda bu cihaz için belirti- len testere zincirleri ve kılıç kombinasyonları kul- lanılmalıdır. Bunun dışındaki farklı bir kullanım, kılavuzda belirtilen kullanım kurallarına aykırıdır. Zincirli testere ticari alanlarda kullanılmamalıdır. DİKKAT! Amacına uygun kullanılmadığında ya- ralanma tehlikesi! Zincirli testere ile içerisine yabancı mad- de karışmış olan keresteler kesilirse bu durumun sonucu olarak yaralanmalar meydana gelebilir.

Zincirli testereyi hafif ağaç işleri için kullanmayın.

Testere ile kesmeden önce kereste içerisinde örn. çivi, vida gibi yabancı madde olup olmadığını kontrol edin.

2.2 Olası öngörülebilir hatalı kullanım

Doğrudan kullanıcıya ya da diğer insanlara dönük bir açıda olan dalları kesmeyin.

Atık yağ kullanmayın.

Cihazı patlama tehlikesi olan ortamlarda kul- lanmayın.2500096_b 523 Ürün tanımı

Cihaz amacına uygun kullanılsa dahi risk söz ko- nusudur. Cihaz türü ve konstrüksiyonu nedeniyle aşağıdaki tehlikelerin göz ardı edilmemesi gerek- mektedir.

Zincirin açıkta duran dişleriyle temas (kesme tehlikesi).

Dönen zincire erişim (kesme tehlikesi).

Testerenin ani ve öngörülmeyen hareketi (kesme tehlikesi).

Zincir parçalarının çözülmesi (kesikler / yara- lanma tehlikesi).

İşlenmiş odundan çözülen parçalar.

İşlenmiş odundan çözülen parçaların solun- ması.

Benzin motorunun emisyonu.

Cildin yakıtla teması (benzin / yağ).

Kulaklık takılmazsa, çalışma esnasında kula- ğın olumsuz etkilenmesi.

2.4 Güvenlik ve korunma tertibatları

UYARI! Güvenlik ve korunma tertibatlarının manipüle edilmesi nedeniyle ağır ya- ralanma tehlikesi Güvenlik ve koruma tertibatlarının mani- püle edilmesi nedeniyle zincirli testere ile çalışırken ağır yaralanma tehlikesi.

Güvenlik ve koruma tertibatlarını devre dışı bırakmayın!

Yalnızca tüm güvenlik ve koruma tertibatları çalışır durumdayken zin- cirli testere ile çalışın. Kılavuz rayın koruyucu kapağı Nakliye sırasında insanların yaralanmasını ve eş- yaların hasar görmesini önlemek için koruyucu kapak nakliyeden önce kılavuz rayların ve testere zincirinin üzerine monte edilmelidir. Zincir freni Herhangi bir geri tepme olması durumunda el ko- ruma tertibatı aracılığıyla zincir freni devreye gire- rek zincirli testereyi bekleme konumuna getirir. Emniyet kilidi butonu Emniyet kilidi butonuna basıldıktan sonra gaz ko- lu çalışabilir.

2.5 Cihazdaki semboller

Sembol Anlam Kullanım sırasında dikkatli olunmalı- dır! Geri tepme tehlikesi! Zincirli testereyi tek elle kullanma- yın! Koruyucu kask, kulak koruyucu ve göz koruyucu kullanın! Koruyucu eldiven giyin! Sağlam ayakkabı giyin! İşletime almadan önce işletim kıla- vuzu okunmalıdır! Zincirli testereyi daima iki elle kulla- nın! Benzin/Yağ karışımı deposu Primer Güneş: Normal/Yazın kullanım Kar yağışı: Kışın kullanımTR 524 6436 | 6442 Ürün tanımı Güvenli işletim ve güvenli bakım için makine üze- rinde semboller yer almaktadır. Daima bu bilgile- re dikkat edin. Sembol Anlam Yakıt karışımının doldurulması için bağlantı Konum: Depo kapağı üzerinde Zincir yağını ilave etmek için bağ- lantı Konum: Yağ deposu kapağının ü- zerinde Motor şalterinin devreye alınması; şalteri "O" konumuna getirin, motor anında durdurulur. Konum: Arka tutamağın solunda Hava kapağı düğmesinin devreye a- lınması Düğmeyi dışarı çekerseniz hava kapağı kapatılır, düğmeyi içeri bastırırsanız hava kapağı açılır. Konum: Hava filtresi kapağı Yağ pompasının ayarlanması Çubu- ğu bir tornavida ile ok yönünde zin- cir yağının daha güçlü yağ akışı için MAKS konumuna kadar ve daha düşük yağ akışı için MIN konumuna getirin. Konum: Tahrik ünitesinin alt tarafı "H" işaretinin altındaki cıvata, yük- sek devirde karışım ayarı içindir. Konum: Arka tutamakta sol üstte “L" işaretinin altındaki cıvata, düşük devirde karışım ayarı içindir. Konum: Arka tutamakta sol üstte "T" işaretinin üzerindeki cıvata rö- lanti devrini ayarlamak içindir. Konum: Arka tutamakta sol üstte Zincir freninin hangi yönde çözüldü- ğünü (beyaz ok) veya devreye alın- dığını (siyah ok) gösterir. Konum: Kılavuz rayının ön tarafı Zincirin hangi yönde monte edildiği- ni gösterir. Konum: Kılavuz rayının ön tarafı Garanti edilen gürültü seviyesi: 113 dB(A)

2.6 Teslimat kapsamı

Paketi açınca tüm parçaların paket içerisinde yer alıp almadığını kontrol edin.

No. Yapı parçası 1 Kılavuz rayları 2 Testere zinciri 3 Benzinli zincirli testere 4 Kılavuz ray için koruyucu kapak 5 Eğeler 6 Tornavida 7 Kombine anahtar 8 İşletim talimatı

2.7 Ürüne genel bakış (01)

No. Yapı parçası 1 Kılavuz rayları 2 Testere zinciri 3 Ön el koruması 4 Ön tutamak 5 Hava filtresi kapağı

Hava filtresi kapağı için emniyet contası 7 Gaz kolu 8 Emniyet kilidi butonu 9 Arka tutamak 10 Motoru kapatmak devre anahtarı, ken- di kendine resetlenebilir 11 Yakıt deposu 12 (Soğuk başlatma için) jikle anahtarı 13 Marş motoru tutamağı 14 Yağ deposu2500096_b 525 Güvenlik uyarıları No. Yapı parçası 15 Kılavuz ray için koruyucu kapak 16 Ağaç tahdit tırnağı 17 Kılavuz raylar için sabitleme somunları 18 Zincir germe için ayar cıvatası 19 Ray sabitleme 20 Birincil bilye 21 İşletim talimatı

Cihazı her kullanımdan önce ve her düşme sonrasında ya da darbe veya çarpma gibi şiddet kaynaklı etkilere karşı, hasar ve işletim emniyetine yönelik durumu bakımından gün- lük olarak kontrol edin.

Yakıt sisteminin sızdırmazlığını ve güvenlik donanımlarının çalışma durumunu kontrol e- din. İşletim açısından güvenli olmayan cihaz- ları asla kullanmaya devam etmeyin. Kuşku duyulması halinde yetkili satıcınıza başvurun.

Cihazla çalışma sırasında özellikle 2,5 saat üzerinde çalışma süresi durumunda kulak ko- ruması kullanın. Cihazın işletiminden dolayı, kullanıcıda işitme bozukluklarına yol açabile- cek gürültü oluşur.

Titreşim koruyucu eldiven kullanın ve titreşim kaynaklı beyaz parmak hastalığına karşı ön- leyici tedbir amacıyla düzenli molalar belirle- yin. Cihazın daha uzun süreli kullanımı eller- de titreşime bağlı dolaşım bozukluğuna yol a- çabilir. Kesin bir kullanım süresi tespit edile- mez. Bu durum çeşitli faktörlere bağlıdır. Ci- hazın sürekli kullanılması halinde ellerinize ve parmaklarınıza dikkat edin. His kaybı, ağ- rılar, kaşınma, vücutta kuvvetin olumsuz yön- de etkilenmesi ya da ciltte veya cilt renginde değişiklikler olması gibi belirtilerin ortaya çık- ması halinde doktora başvurun.

Motoru asla kapalı mekanlarda işletmeyin ve cihazın kullanımı sırasında başınız dönerse, kendinizi kötü ya da halsiz hissederseniz ci- hazı kapatın. Derhal doktora başvurun. Ci- haz, motorun çalışması sırasında zehirli gaz- lar oluşturur. Bu gazlar kokusuz ve gözle gö- rülmez şekilde olabilir.

Cihazı açık alevlerin ya da ısı kaynaklarının yakınında işletmeyin. Benzin ve yağlama maddesi buharları yüksek seviyede alev alır.

Çalışma sırasında testere tozu, buhar ya da duman oluşuyorsa toz koruma maskesi kulla- nın. Bunlar sağlığa zararlı olabilir.

3.1 Zincirli testereler için güvenlik uyarıları

Testere dönerken tüm uzuvlarınızı testere zincirinden uzak tutun. Testereyi çalıştır- madan önce testere zincirinin hiçbir şeye temas etmediğinden emin olun. Bir zincirli testere ile çalışırken bir anlık dikkatsizlik kıya- fetin veya uzuvların testere zinciri tarafından yakalanmasına neden olabilir.

Zincirli testereyi daima sağ el ile arka tuta- mağından ve sol el ile ön tutamağından tutun. Zincirli testerenin tam tersi çalışma ko- numunda tutulması yaralanma riskini arttırır ve tatbik edilemez.

Koruyucu gözlük ve kulaklık takın. Baş, el- ler, bacaklar ve ayaklar için diğer koruyu- cu donanım tavsiye edilir. Uygun koruyucu donanım etrafta uçuşan talaş malzemesi ne- deniyle yaralanma tehlikesini ve testere zinci- rinin rastlantısal temasını azaltır.

Zincirli testere ile bir ağaç üzerinde çalış- mayın. Bir ağaç üzerinde zincirli testere ile çalışırken yaralanma tehlikesi vardır.

Daima sabit durmaya dikkat edin ve zincir- li testereyi ancak sabit, güvenli ve düz bir zemin üzerinde duruyorsanız kullanın. Kaygan zemin veya bir merdiven üzeri gibi sabit olmayan duruş yüzeyleri dengenin kay- bedilmesine veya zincirli testere üzerindeki kontrolün kaybedilmesine neden olabilir.

Gergin duran bir dalı keserken bu dalın geri yaylanma yapacağını hesaba katın. A- ğaç lifleri arasındaki gerginlik açığa çıkacak olursa, gergin durumdaki dal aleti kullanan ki- şiye isabet edebilir ve/veya zincirli testerenin kontrolünü kaybettirebilir.

Çalılıkları ve genç ağaçları keserken özel- likle dikkatli olun. İnce malzeme, testere zincirine kapılabilir ve çarpmalara ya da den- genizi kaybetmenize yol açabilir.

Zincirli testereyi kapalı konumda ön tuta- mağından tutarak ve testere zinciri vücu- dunuza bakmayacak şekilde taşıyın. Zin- cirli testereyi taşırken ya da muhafaza e- derken daima koruyucu kapağını üzerine takın. Zincirli testere ile dikkatli bir şekilde ça- lışılması, çalışır haldeki testere zincirine iste- meden temas etme olasılığını azaltır.

Yağlama, zincir gerginliği ve aksesuarların değiştirilmesine ilişkin talimatlara uyun.TR 526 6436 | 6442 Güvenlik uyarıları Usulüne uygun olmayan şekilde gerilmiş ya da yağlanmış bir zincir, aşınabilir ya da geri tepme riski artabilir.

El tutamaklarını kuru, temiz, yağ ve gres yağlarından arınmış olarak muhafaza edin. Gresli, yağlı tutamaklar kaygan olur ve kont- rolün kaybedilmesine yol açar.

Testereyle yalnızca ağaçları kesin. Zincirli testereyi uygun olmayan işlerde kullanma- yın. Örnek: Zincirli testereyi plastik, duvar ya da ahşap olmayan yapı malzemelerinin kesilmesinde kullanmayın. Zincirli testere- nin amacına uygun olmayan işlerde kullanıl- ması, tehlikeli durumlara yol açabilir.

3.2 Geri tepmenin nedenleri ve kaçınılması

Şayet kılavuz rayının ucu bir cisme temas edecek olursa ya da ağaç bükülecek ve kesik içerisindeki testere zincirini sıkıştıracak olursa, geri tepme meydana gelebilir. Ray ucuyla bir temas olması, bazı durumlarda geriye doğru beklenmedik şekilde bir reaksiyon o- luşmasına neden olabilir, bu sırada kılavuz ucuy- la yukarıya doğru ve kullanıcı yönünde çarpılır. Testere zincirinin kılavuz rayların üst kenarında sıkışması, kılavuz rayların kullanıcı yönünde kuv- vetli bir şekilde geriye doğru çarpmasına neden olabilir. Bu reaksiyonların her biri, testere üzerindeki kontrolün kaybolmasına ve muhtemelen ağır ya- ralanmalara yol açabilir. Yalnızca zincirli testere üzerine entegre edilmiş güvenlik donanımlarına güvenmeyin. Bir zincirli testere kullanıcısı olarak, kazasız ve yaralanmadan çalışabilmek için çeşitli önlemler almanız gerekmektedir. El takımlarının yanlış veya hatalı kullanımı sonu- cunda geri tepme söz konusu olabilir. Aşağıda ta- rif edilen uygun itina önlemleri sayesinde, geri tepme önlenebilir:

Başparmaklarınız ve parmaklarınız zincirli testerenin tutamaklarını kavrayacak şekil- de, testereyi her iki elinizle birden sıkıca tutun. Vücudunuzu ve kollarınızı geri tep- me kuvvetlerine karşı koyabilecek bir po- zisyona getirin. Eğer uygun önlemler alına- cak olursa, kullanıcı geri tepme kuvvetleriyle başa çıkabilir. Hiçbir zaman zincirli testereyi serbest bırakmayın.

Normal olmayan vücut duruşlarından ka- çının ve omuz yüksekliğinde kesim işleri yapmayın. Bu sayede ray ucuyla istenmeyen temasları önlemiş olur, beklenmeyen durum- larda zincirli testere üzerinde daha iyi bir kontrol sağlarsınız.

Daima üretici tarafından önceden belirle- nen yedek rayları ve testere zincirlerini kullanın. Yanlış yedek raylar ve testere zin- cirleri, zincirin aşınmasına ve/veya geri tep- meye yol açabilir.

Testere zincirinin bilenmesi ve bakımının yapılmasına ilişkin üretici talimatlarına u- yun. Çok düşük derinlik sınırlayıcılar, geri tepme eğilimini artırırlar.

3.3 Çalışma için güvenlik uyarıları

Makinenin kullanıldığı ülkeye ait ulusal, mes- lek örgütleri, sosyal güvenlik merkezleri, iş güvenliği müdürlükleri vb. güvenlik yönerge- lerine uyulması zorunludur.

Sadece yeterli gün ışığında veya yapay ışık- landırmada çalışın.

Çalışma alanını (örn. testere ile kesilmiş par- çalar vb.) arındırın - kayarak düşme tehlikesi.

Kullanıcı, başka kişilerle meydana gelen ka- zalardan ve onların mülkiyetinden sorumlu- dur.

16 yaş altındaki gençlerin veya kullanım kıla- vuzunu bilmeyen kişilerin cihazı kullanmaları yasaktır.

Eğer ilk kez buna benzer bir cihaz ile çalışı- yorsanız: Satıcı veya başka bir uzmandan ci- hazın kullanımı hakkında bilgi alın ya da ci- hazla ilgili bir eğitim alın.

Bu cihaz ile çalışan kişilerin dinlenmiş, sağlık- lı ve iyi durumda olmaları gerekmektedir. Sağlık nedenleri ile kendini zorlamaları yasak olan kişilerin, bu cihazla çalışmalarının müm- kün olup olmadığı konusunda doktorlarına danışmaları gereklidir.

Titreşim yükünden korunmak için gerekli önlemleri alın. Cihazın nasıl kullanıldığına bağlı olarak teknik verilerde yazan titreşim değerleri ile kullanım sırasındaki değerler farklılık gösterebilir. Makinenin yük olmadan çalıştığı veya kapatıldığı zamanlar dahil ol- mak üzere tüm iş akışını dikkate alın. Uygun önlemler, makinenin ve makine parçalarının düzenli bakımını, elleri sıcak tutmayı, düzenli molaları ve iş süreçlerinin iyi planlanmasını i- çerir.

Maksimum kullanma süresi ve molaları titreşim değerleri üzerinden belirleyin.2500096_b 527 Güvenlik uyarıları

3.3.2 Çalışma süreleri

Zincirli testere çalışma süreleri için testerenin kul- lanıldığı ülkeye özgü regülasyonlara dikkat edin. Zincirli testerenin çalışma süresi ulusal ve yerel yönetmeliklerle sınırlandırılmış olabilir.

3.3.3 Zincirli testere ile çalışma

UYARI! Ağır yaralanma tehlikesi. Tamamen doğru şekilde monte edilme- miş bir zincirli testere ağır ve ciddi yara- lanmalara neden olabilir.

Bir zincirli testereyi ancak tamamen ve doğru şekilde monte edildikten sonra kullanın.

Her kullanımdan önce zincirli testere üzerinde bir görsel kontrol yaparak aşınan ya da hasarlı herhangi bir parça olup olmadığına bakın. Emni- yet ve koruma tertibatlarının çalışır durumda olması gerekmektedir.

Asla tek başınıza çalışmayın.

Olası kazalara karşı çalışırken daima ilk yar- dım çantası bulundurun.

Toprakta bulunan ve herhangi bir elektrik kaynağına bağlı olması muhtemel olan metal parçalara temas etmekten kaçının.

Kişisel koruyucu donanım aşağıdakilerden o- luşur:

Kulak koruyucu (örn. kulak tıkacı), özel- likle günde 2,5 saatten uzun çalışma sü- releri için

Koruyucu gözlük ya da koruyucu kaskın yüz koruması

Kesilmeye karşı dayanıklı koruyucu pan- tolon

İş güvenliği ayakkabısı

Kaymaz tabanlı ve çelik burunlu, kesilme- ye karşı dayanıklı güvenlik ayakkabıları

Zincirli testereyi omuz hizasında kullanmayın, çünkü bu hizada testereyi doğru şekilde ku- manda etmek mümkün olmayabilir.

Çalışma ortamı değiştirilecekse motoru kapa- tın ve zincir korumasını takın.

Testereyi kullanmayacaksanız benzinli moto- ru sökün ve zincir korumasını takın.

Zincirli testereyi yalnızca kapalı konumda de- polayın.

Zincirli testereyi kaldırılan ya da hareket ha- lindeki ağaçlarda kullanmayın.

Nominal boyuttan uzun olan gövdeleri yalnız- ca uzman kişiler testere ile kesebilir.

Kesim yaparken zincirli testerenin zincirlerinin döner halde olması gerekmektedir, duran zin- ciri asla bir kesite yerleştirip testereyi çalıştır- mayın.

Testere yağının yere dökülmediğinden emin olun.

Testere ile yağmur, kar ya da fırtınada kesme işleri yapmayın.

Güvenlik ve koruma düzeneklerini asla dev- reden çıkarmayın.

3.3.4 Titreşimin etkileri

UYARI! Titreşim nedeni ile tehlikeler Cihazın kullanımı sırasındaki gerçek tit- reşim emisyon değeri, üretici tarafından bildirilen değerden sapma gösterebilir. Cihazı kullanmadan önce veya kullanır- ken aşağıdaki etki faktörlerini dikkate a- lın:

Cihaz kullanım amacına uygun ola- rak kullanılıyor mu?

Malzeme doğru biçimde kesiliyor ve- ya işleniyor mu?

Cihaz düzgün bir kullanım durumun- da mı?

Kesim gereci düzgünce bilenmiş mi veya doğru kesim gereci takılı mı?

Tutma yerleri ve gerektiğinde opsi- yonel titreşim kolları monteli mi ve cihaza sıkıca bağlı mı?

Cihazı sadece o sırada yapılan işin gerektir- diği motor devir sayısında çalıştırın. Gürültü ve titreşimi azaltmak için azami devir sayısın- dan sakının.

Uygun olmayan şekilde kullanım ve bakım nedeni ile cihazın gürültü ve titreşimi artabilir. Bu durum sağlık sorunlarına yol açar. Böyle bir durumda cihazı derhal kapatın ve yetkili bir servis noktasında tamir ettirin.

Titreşim etkisi yapılan işe veya cihazın kulla- nımına bağlıdır. Bunun değerlendirmesini ya- pın ve gerekli mola sürelerini verin. Böylece titreşim etkisi tüm çalışma süresi boyunca bü- yük ölçüde azalır.

Cihazın uzun süreli kullanımı kullanıcıyı titreşi- me maruz bırakır ve dolaşım sistemi problem-TR 528 6436 | 6442 Güvenlik uyarıları lerine ("parmak beyazlaşması") neden olabilir. Bu riski engellemek için eldiven giyin ve elleri sıcak tutun. "Parmak beyazlaşması" durumu- nun herhangi bir semptomu görülürse hemen bir doktora başvurun. Bu semptomlar arasında: Hissizlik, hassasiyet kaybı, karıncalanma, ka- şınma, ağrı, gücün azalması, cildin renginin ve- ya durumunun değişimi. Normalde bu semp- tomlar parmaklar, eller veya nabız ile ilgilidir. Düşük sıcaklıklarda (10°°C altı) tehlike artar.

Gürültü ve titreşimin etkilerinden kurtulmak i- çin çalışma günü boyunca uzun molalar ve- rin. İşinizi, ağır titreşim oluşturan cihazların kullanımını birkaç güne yayarak planlayın.

Eğer cihaz ile çalışma sırasında hoş olmayan bir hisse kapılırsanız veya ellerinizde bir renk değişimi fark ederseniz, derhal çalışmayı ke- sin. Yeteri kadar mola verin. Yeteri kadar ça- lışma molaları olmadan el/kol titreşim sendro- mu meydana gelebilir.

Titreşime kapılma riskinizi azaltın. Cihazın bakımını, kullanım kılavuzundaki talimatlar doğrultusunda yapın.

Eğer cihaz çok sık kullanılacaksa, yetkili satı- cınıza anti titreşim ekipmanı (örn. tutamaklar) almak üzere başvurun.

Titreşim etkilerinin nasıl sınırlı tutulabileceğini bir çalışma planı ile sabitleyin.

3.3.5 Gürültü kirliliği

Bu cihazdan kaynaklanan belli bir gürültü kirliliği önlenemez. Gürültü oluşturacak çalışmaları izin ve- rilen ve buna ayrılmış zamanlarda gerçekleştirin. Gerektiğinde dinlenme sürelerine uyun ve çalışma süresini sadece ihtiyaç duyulan kadar tutun. Kendi güvenliğiniz ve yakınınızda bulunan kişilerin güven- liği için uygun kulak koruyucuları kullanılmalıdır.

3.3.6 Benzin ve yağ kullanımı

TEHLİKE! Patlama ve yangın tehlikesi Çıkan benzin/hava karışımı nedeniyle patlama riski bulunan ortam oluşur. Usu- lüne uygun olmayan yakıt kullanımından dolayı tutuşma, patlama ve yangın, ağır yaralanmalara hatta ölüme neden olabilir.

Benzinle çalışırken sigara içmeyin.

Benzinle ilgili işlemleri sadece açık alanlarda yapın, asla kapalı mekan- larda değil.

Aşağıda belirtilen davranış kuralları- nı kesinlikle dikkate alın.

Benzin ve yağı sadece bunun için onaylan- mış kaplarda taşıyın ve muhafaza edin. Ço- cukların depolanan benzin ve yağa erişimleri- nin olmadığından emin olun.

Yerin (çevre koruma) kontaminasyonunu ön- lemek için depoyu doldururken benzin veya yağın toprağa dökülmemesine dikkat edin. Depoyu doldurmak için huni kullanın.

Cihazın deposunu asla kapalı mekanlarda doldurmayın. Yerde benzin buharı toplanabilir ve bunun sonucunda parlama ve hatta patla- ma meydana gelebilir.

Dökülen benzini derhal cihaz üzerinden ve yerden silerek temizleyin. Benzini sildiğiniz bezleri imha etmeden önce iyi havalanan bir yerde kurutun. Aksi takdirde ani bir kendiliğin- den alev alma durumu söz konusu olabilir.

Benzini yere dökerseniz benzin buharı olu- şur. Bu nedenle cihazı aynı yerde çalıştırma- yın, oradan en az 3 m uzakta çalıştırın.

Madeni yağ ürünlerini cildiniz ile temas ettir- meyin. Benzin buharını solumayın. Depoyu doldururken daima güvenlik eldiveni takın. Koruyucu kıyafetleri düzenli olarak değiştirin ve temizleyin.

Kıyafetinizin benzin ile temas etmemesine dikkat edin. Kıyafetinize benzin bulaşmış ise kıyafeti derhal değiştirin.

Cihazın deposunu asla çalışırken veya motor sıcakken doldurmayın.

3.3.7 İnsanlar, hayvanlar ve malların

Cihazı sadece öngörülen işler için kullanın. Usulüne uygun olmayan bir kullanım yaralan- malara ve maddi hasarlara yol açabilir.

Cihazı sadece çalışma alanında kişiler ve hayvanlar bulunmuyorsa çalıştırın.

İnsan ve hayvanlara bir güvenlik mesafesi bı- rakın veya insan ve hayvanlar yaklaşınca ci- hazı kapatın.

Motorun egzoz çıkışını asla insanlara ve hay- vanlara ayrıca yanıcı ürün ve nesnelere doğ- ru tutmayın.

Motor çalışırken asla hava çekme ve hava- landırma ızgaralarının içine elinizi sokmayın. Dönen cihaz parçaları yaralanmalara neden olabilir.

Cihazı kullanmadığınız durumlarda mutlaka kapatın, örnek olarak çalışma alanını değişti- rirken, bakım çalışmalarında, benzin/yağ ka- rışımını doldururken.2500096_b 529 Montaj

Başka yaralanmaları ve maddi hasarları önle- mek için bir kaza anında cihazı derhal kapa- tın.

Cihazı asla aşınmış veya arızalı parçalar ile çalıştırmayın. Aşınmış veya arızalı parçalar ağır yaralanmalara yol açabilir.

Cihazı çocukların ulaşamayacağı yerde mu- hafaza edin. 4 MONTAJ TEHLİKE! Hayati tehlike ve ağır şekilde yaralan- ma tehlikesi. Çalışan motorda hayati tehlike ve ağır şekilde yaralanma tehlikesi.

Tüm müdahaleleri motor kapalıyken yapın. DİKKAT! Cihaz hasarı tehlikesi Usulüne uygun olmayan montaj nede- niyle cihaz hasarı tehlikesi.

Ambalajından çıkarma ve montaj iş- lemleri düz ve sabit bir yüzey üzerin- de gerçekleştirilmelidir.

Makinenin hareket ettirilmesi, amba- laj ve uygun aletler için yeterince yer kullanıma sunulmalıdır. DİKKAT! Çevresel zarar tehlikesi Usulüne uygun olmayan imha nedeniyle çevresel zarar tehlikesi.

Ambalajın tasfiyesi yerel talimatlara göre yapılmalıdır. DİKKAT! Yaralanma tehlikesi Keskin kenarlı ve hareketli parçalar ya- ralanmalara sebep olabilir.

Testereyi ve zinciri monte edebilmek için daima dayanıklı iş eldivenleri gi- yin.

Makinenin güvenliğine ve etkinliğine zarar vermemek için testerenin ve zincirin montajında azami özen gös- terin, şüphe durumunda satıcınızla i- letişime geçin. BİLGİ Makine takılmamış testere ve zincir ile ayrıca boş durumdaki karışım ve yağ de- posu ile gönderilir. Montajdan önce zincir frenin aktive edilmiş olma- dığından emin olun. El frenini (01/3) tutamağa (01/4) doğru çektiğinizde zincir freni serbest kalır.

4.1 Testere zincirinin ve kılavuz rayların

montajı (02 ila 06 arası)

1. Her iki altıgen somunu (02/1) birlikte verilen

anahtarla gevşetin ve dişli çark korumasını (02/2) çıkarın (02 / a).

2. Plastik mesafe parçasını (02/3) çıkarın, bu a-

çıklık tutucu sadece ambalajlı makinenin ta- şınmasına yarar ve paket açıldıktan sonra kullanılmasına gerek yoktur.

3. Kılavuz rayların somununu (03/1) saplamaya

(03/2) takın (03/a). Kılavuz rayları makine gövdesi yönünde kaydırın (03/b).

4. Testere zincirini (04/1) zincir dişlisinin (04/2)

etrafına ve kılavuz rayın (04/3) oluğuna yer- leştirin ve hareket yönüne dikkat edin. Teste- re zincirini kılavuz rayın yönlendirme dişlisinin üzerine yerleştirin (05/a).

5. Zincir muhafazasını (06/1) tekrar monte edin,

altıgen somunları (06/2) hafifçe sıkın.

6. Kılavuz rayları testere zinciri hafifçe gerilince-

ye kadar makine gövdesinden dışarı doğru çekerek kaydırın.

7. Her iki altıgen somunu (06/2) testere zinciri

halen gerdirilebilir oluncaya kadar sıkın.

8. Zincir doğru bir şekilde gerilene kadar zincir

gerdiricisinin (06/3) ayar cıvatalarını döndü- rün (bkz. Bölüm 5.4 "Zincir geriliminin kontro- lü (06, 08)", sayfa531).

9. Altıgen somunları (06/2) sıkın.

DİKKAT! Cihaz hasarı tehlikesi Benzinin tek başına kullanılması motora zarar verir ve garantinin geçersiz olması- nı netice verir.

Mekanik parçaların genel verimini ve kullanım süresini uzun vadede de te- min etmek için yüksek kaliteli benzin ve yağlama yağı kullanın.TR 530 6436 | 6442 Çalıştırma BİLGİ 2 aydan uzun süre boyunca muhafaza edildiğinde kurşunsuz benzin kap içeri- sinde torku oluşturmaya yatkındır. Dai- ma yeni benzin kullanın! Bu makine benzin yağ karışımı ile çalıştırılan iki zamanlı bir motorla donatılmıştır. Uygun yağ Sadece yüksek kaliteli sentetik iki zamanlı motor yağları kullanın. Satıcınızda yüksek verim garanti edebilen bu tür motorlar için geliştirilmiş yağlar bulunmaktadır. Uygun benzin Sadece oktan sayısı 90 ROZ altındaki kurşunsuz benzin kullanın.

TEHLİKE! Patlama ve yangın tehlikesi Benzin ve karışım alev alabilir!

Benzin ve karışımı sadece yakıtlar i- çin izin verilen kaplarda ve hatta ısı kaynaklarından ve açık alevden u- zak güvenli bir yerde muhafaza edin.

Kapları hiçbir zaman çocukların eri- şebileceği yerde muhafaza etmeyin.

Karışım hazırlarken sigara içmeyin ve benzin buharlarını solumamaya çalışın. DİKKAT! Motor hasar tehlikesi Saf benzin hasara ve motorun tamamen devre dışı kalmasına neden olur. Bu du- rumda üreticiye karşı garanti talep ve dava edilemez.

Motoru her zaman belirtilen karışım oranındaki benzin/yağ karışımı ile iş- letin. BİLGİ Karışım daima bir eskime sürecine ma- ruz kalmıştır. Tortuları önlemek için çok büyük miktarlar hazırlamayın. BİLGİ Olası tortuları gidermek için benzin kabı- nı ve karışım kabını düzenli olarak te- mizleyin. Yetersiz bir karışım durumunda az karışım nede- niyle zamanından önce oluşan bir piston sıkışma- sının riski artar. Bu el kitabındaki yakıtın karışımı talimatlarına vs. uyulmazsa garanti geçerliliğini kaybeder. Aşağıdaki tabloda verilen örnekte doğru karışım oranı gösterilmektedir. Karışım durumu Benzin Yağ 50:1 (50 birim benzin ve 1 birim yağ) 5 Litre 100 ml

1. İzin verilen bir bidona belirtilen benzin mikta-

rının yaklaşık yarısını koyun.

2. Tabloda belirtildiği gibi tüm yağı üzerine ilave

3. Kalan benzini ekleyin.

4. Kabın kapağını kapatın ve iyi bir şekilde ka-

5.2 Zincir yağlama maddesi

DİKKAT! Cihaz hasarı tehlikesi Zinciri yağlamada eski yağ kullanılması halinde, yağın içerisinde bulunan metalik aşındırıcıdan dolayı kılavuz kızakta ve testere zincirinde zamanında önce aşın- ma meydana gelir. Ayrıca üreticinin ga- rantisi geçersiz olur.

Asla eski yağ kullanmayın, sadece biyolojik olarak ayrılabilen testere zinciri yağı kullanın. DİKKAT! Çevresel zarar tehlikesi Zincir yağlaması için mineralli yağ kulla- nımı ciddi derecede çevresel zarara ne- den olur.

Asla mineralli yağ kullanmayın, sa- dece biyolojik olarak ayrılabilen tes- tere zinciri yağı kullanın. Depodaki filtrenin tıkanmasını ve yağ pompasın- da geri dönüşü olmayan bir hasarı önlemek için kirlenmemiş yağ kullanılmalıdır. Kesici aksamların etkili bir şekilde yağlanmasının sağlanması için yüksek kaliteli yağ kullanılması ö- nem arz etmektedir, kullanılmış veya düşük kali- teli yağ kullanımı, yağlamayı olumsuz etkiler ve zincirin ve testerenin kullanım ömrünü kısaltır. Yağ deposunun her yakıt dolumunda (bir huni yardımıyla) tamamen doldurulması tavsiye edilir.2500096_b 531 Çalıştırma Yağ deposunun kapasitesi yakıt yağdan önce so- na erecek şeklinde tasarlandığından, makinenin yağlama maddesi olmadan çalıştırılmaması sağ- lanır.

5.3 Makineye yakıtın doldurulması (07)

TEHLİKE! Patlama ve yangın tehlikesi Çıkan benzin/hava karışımı nedeniyle patlama riski bulunan ortam oluşur. Usu- lüne uygun olmayan yakıt kullanımından dolayı tutuşma, patlama ve yangın, ağır yaralanmalara hatta ölüme neden olabi- lir.

Benzinle çalışırken sigara içmeyin.

Benzinle ilgili işlemleri sadece açık alanlarda yapın, asla kapalı mekan- larda değil.

Aşağıda belirtilen davranış kuralları- nı kesinlikle dikkate alın. Yakıt doldurma

1. Motoru kapatın ve koruyucu muhafazayı tes-

tere zinciri üzerinden çekin.

2. Dolum esnasında deponun içine kir düşme-

mesi için depo kapağını (07/1) ve çevresini temizleyin.

3. İçeride muhtemelen basınç oluşmuş olabile-

ceğinden deponun kapağını (07/1) daima dik- katli bir şekilde açın.

4. Yakıtı bir huni yardımıyla doldurun.

5. Depo kapağını depo üzerine takın ve sıkın.

6. Zemini ve cihazı dökülen yağlardan temizle-

7. Yakıt buharları buharlaşana kadar cihazı tek-

rar çalıştırmayın. Testere zinciri yağını doldurun

1. Motoru kapatın ve koruyucu muhafazayı tes-

tere zinciri üzerinden çekin.

2. Dolum esnasında deponun içine kir düşme-

mesi için depo kapağını (07/2) ve çevresini temizleyin.

3. Yağ deposunun kapağını (07/2) kapatın.

4. Zincir yağını bir huni yardımıyla doldurun.

5. Yağ deposu kapağını depo üzerine takın ve

6. Zemini ve cihazı dökülen yağlardan temizle-

5.4 Zincir geriliminin kontrolü (06, 08)

TEHLİKE! Hayati tehlike ve ağır şekilde yaralan- ma tehlikesi. Çalışan motorda hayati tehlike ve ağır şekilde yaralanma tehlikesi.

Tüm müdahaleleri motor kapalıyken yapın. Gerilim elemanları, kılavuz rayın ortasındaki tes- tere zincirini kaldırırken kılavuz elemandan (08/1) çıkmıyorsa, gerginlik doğrudur, ancak testere zin- ciri hala döndürülebilir. Testere zincirini gerin

1. Zincir muhafazasının (06/2) altıgen somunla-

rını (06/1) birlikte verilen kombine anahtar ile gevşetin.

2. Zincir doğru bir şekilde gerilene kadar zincir

gerdiricisinin ayar cıvatasını (06/3) döndürün.

3. Altıgen somunları (06/2) sıkın.

5.5 Zincir freninin kontrolü (09)

UYARI! Arızalı zincir freni nedeniyle hayati teh- like ve ağır şekilde yaralanma tehlikesi Zincir freni çalışmıyorsa, çalışan testere zincirinin örn. geri tepmesi (Kickback) ne- deniyle ağır şekilde yaralanmalara ve hat- ta operatörün ölümüne neden olunabilir.

Her çalışma başlangıcından önce zincir frenini test edin.

Zincir freni arızalı ise, zincirli testere- yi çalıştırmayın. Bu durumda zincirli testereyi müşteri hizmeti bölümünde kontrol ettirin. Cihaz bir emniyet freni sistemi (zincir freni) ile do- natılmıştır. Zincir freni, testere zincirinin hareketini bir geri tepme durumunda anında durdurması için tasar- lanmış bir tertibattır. Normalde zincir freni, otoma- tik olarak atalet kuvveti tarafından tetiklenir. Fren aynı şekilde kontrol için manüel olarak da tetiklenebilir.

1. Motoru harekete geçirin ve cihazı her iki tuta-

2. Zinciri hareket ettirmek için emniyet kilidi düğ-

mesine (01/8) ve gaz koluna (01/7) basın, da- ha sonra el korumasını (09/1) elin arkasıyla (09/a) ileriye doğru itin; testere zinciri derhal durmalıdır.TR 532 6436 | 6442 Kullanım

3. Testere zinciri durursa, hemen güvenlik kilidi

düğmesini serbest bırakın ve ardından gaz kolunu serbest bırakın.

5. Zincir frenini serbest bırakmak için el koruma-

sını geriye doğru çekin (09/b) 6 KULLANIM

Çalışma zamanlarına ilişkin ülkelere özel yö- netmeliklere uyun.

Arka tutamağı sağ elinizle ve yay tutamağını sol elinizle sıkıca kavrayın.

Motor çalışırken tutamağı bırakmayın.

Zincirli testereyi aşağıdaki durumlarda kullan- mayın:

Alkol, ilaç ya da uyuşturucu madde etkisi altında

6.1 Motoru açma/kapama

UYARI! Patlama ve yangın tehlikesi Çıkan benzin/hava karışımı nedeniyle patlama riski bulunan ortam oluşur. Usu- lüne uygun olmayan yakıt kullanımından dolayı tutuşma, patlama ve yangın, ağır yaralanmalara hatta ölüme neden olabilir.

Motoru dolum yerinden en az 3 met- re uzaklıkta çalıştırın.

6.1.1 Motorun çalıştırılması (10, 11)

DİKKAT! Marş halatı nedeniyle yaralanma Marş halatının hızla geri çekmesi nede- niyle el hızlıca motora çekilir. Bu esnada ezilmeler ve burkulmalar meydana gele- bilir.

Marş halatını asla ele dolamayın. DİKKAT! Cihaz hasarı tehlikesi Marş halatı çok fazla dışarı çekilirse, ha- sara neden olabilir.

Halatı tamamen dışarı çekmeyin ve halat kılavuzu açıklığının ağzı ile te- mas ettirmeyin ve kolu bırakın, an- cak bu esnada halatın kontrolsüz şe- kilde tekrar içeri çekilmesini önleyin. DİKKAT! Cihaz hasarı tehlikesi Yüksek motor devir sayısıyla ve tetiklen- miş zincir freni ile işletilirse, kavramada aşırı ısınma meydana gelebilir.

Motoru yüksek devir sayısıyla ve te- tiklenmiş zincir freni ile çalıştırmak- tan kaçının. Soğuk çalıştırma Soğuk çalıştırma, motorun en az 5 dakika ya da yakıt ikmalinden sonra kapatıldığında çalıştırılma- sı anlamına gelir.

1. Cihazı düz bir zemine yerleştirin, ön kolu tu-

tun ve cihazı zemine doğru itin. Gerekirse ar- ka tutamağa sağ ayağınızla basın.

2. Zincir frenini aktive edin, bunun için el koru-

masını öne doğru bastırın.

3. Testere zinciri koruma kapağını çıkarın.

4. Birincil bilyeye (10/1) 3-4 defa basın (10/a).

5. Jikle düğmesini (11/1) dayanağa gelinceye

kadar saat yönünde çevirin.

6. Serbest elinizle, direnç hissedene kadar marş

kolunu (11/2) yukarı doğru çekin (11/a).

7. Marş kolunu serbest bırakmayın, motor ilk

kez çalışana kadar birkaç kez sertçe çekin. Jikle düğmesini (11/1) stopere gelinceye ka- dar saatin tersi yönünde çevirin.

8. Marş kolunu serbest (11/2) motor ilk kez çalı-

şana kadar birkaç kez sertçe çekin.

9. Motor çalışır çalışmaz, güvenlik kilidi düğme-

sine (11/3) ve gaz koluna (11/4) kısa süreli basın. Sonuç olarak, karbüratörün gaz kele- beği kilitli pozisyondan serbest bırakılır.

10. Cihazı yaklaşık bir dakika rölantide çalıştırın.

11. Zincir frenini serbest bırakın, bunun için el ko-

rumasını arkaya doğru çekin. Sıcak çalıştırma Motor sadece kısa bir süre için durursa, başlatma işlemi sadece birincil bilyeye basılarak, ancak jik- le düğmesi çevrilmeden yapılabilir.

6.1.2 Motoru kapatın (12)

1. Emniyet kilidi düğmesini (12/1) ve ardından

gaz kelebeğini (12/2) bırakın.

2. Motoru birkaç saniye rölantide çalıştırın.

3. Devre anahtarını (12/3) "0” konumuna bastı-

rın (12 / a).2500096_b 533 Çalışma karakteristiği ve çalışma tekniği

6.2 Çalışma bittikten sonra

UYARI! Kesim sırasında yaralanma tehlikesi Testere zincirinin keskin bağlantıları ke- silme kaynakları yaralanmalara neden o- labilir.

Koruyucu eldivenleri takın. UYARI! Yangın tehlikesi Isınmış makine, kesim atıklarını (örn. testere talaşları, dal kalıntıları veya yap- raklar) ateşleyebilir.

Makineyi bir mekan içerisinde bırak- madan önce motoru soğumaya bıra- kın.

Yangın tehlikesini azaltmak için ma- kine testere talaşlarından, dal artık- larından, yapraklardan veya fazla yağdan temizlenmelidir.

Kesim artıkları olan kaplar kapalı mekanlarda muhafaza edilmemeli- dir.

1. Motoru kapatın (bkz. Bölüm 6.1.2 "Motoru ka-

patın (12)", sayfa532).

2. Cihazı soğumaya bırakın.

3. Tüm testere talaşı ve yağ artığı izlerini temiz-

4. Yoğun kirlenme durumunda zinciri sökün ve

birkaç saat boyunca özel temizleyicili bir kap içerisinde temizleyin. Ardından temiz su ile durulayın ve montajdan önce cihaz üzerinde uygun bir pas koruyucu uygulayın.

5. Cihazı temizledikten sonra koruyucu kapağı

testere zincirinin üzerine takın.

6.3 Normal/yaz ve kış mevsimi kullanımı

arasında geçiş yapma(29) Düşük ortam sıcaklıklarında (5°C'nin altında) karbüratördeki buzlanmaları önlemek için emme havası itici grubunun konumu üzerinden kış işleti- minde önceden ısıtılabilir. Hava filtresi kapağı çı- karıldıktan sonra itici grubuna doğrudan ulaşılabi- lir. DİKKAT! Aşırı ısınma sonucu motor hasarı teh- likesi Testere 5°C'den fazla çalıştırılırsa ve sürgü ucu kış konumundaysa, aşırı ısın- ma meydana gelebilir.

Çalışmadan önce ortam sıcaklığını kontrol edin ve -gerekiyorsa- itici grubunun konumunu ayarlayın.

1. Hava filtresi kapağını sökün (bkz. Bölüm 8.1

"Hava filtresi kapağının sökülmesi/takılması (20)", sayfa537).

2. İtici grubunu (29/1) manüel olarak çerçeve-

den dışarı doğru çekin (29/a).

3. İticiyi yatay olarak döndürün (29/b):

5°C üzerinde yani normal/yaz mevsimi kullanımı: Güneş sembolü (29/2) normal / yaz modunda görünmelidir.

5°C altında yani kış mevsimi kullanımı: Kar tanesi sembolü (29/3) kış kullanım modunda görünmelidir.

4. İticiyi dikey olarak döndürün (29/c).

5. İtici grubunu çerçeve içerisine doğru kaydırın

6. Hava filtresi kapağını takın (bkz. Bölüm 8.1

"Hava filtresi kapağının sökülmesi/takılması (20)", sayfa537).

TEHLİKE! Yetersiz uzmanlık bilgisi nedeniyle hayati tehlike! Yetersiz uzmanlık bilgisi ciddi yaralan- malara ve hatta ölüme neden olabilir!

Yalnızca eğitim almış ve deneyimli kişilerin ağaçları düşürmesine ve kesmesine izin verilmelidir.TR 534 6436 | 6442 Çalışma karakteristiği ve çalışma tekniği TEHLİKE! Kontrolsüz makine hareketi nedeniyle ölüm tehlikesi Hareketli testere zinciri, aniden kontrol edilemeyen kırılmaya ve zincir testeresi- ni fırlatacak kadar büyük kuvvetler geliş- tirebilir.

Zincir testeresini her zaman iki eli- nizle, sol elinizle ön tutma kolunu ve sağ elinizle arka kolunu tutun. Sağ- lak ya da solak olmak önemli değil- dir. TEHLİKE! Geri tepme (Kickback) nedeniyle ha- yati tehlike! Cihazın geri tepmesi (Kickback) nede- niyle operatör hayati tehlike derecesinde yaralanabilir.

Geri tepmenin önlenmesine yönelik önlemleri alın! DİKKAT! Tehlikeli madde solunması nedeniyle sağlık tehlikesi! Yağlama yağı buharının, dumanının ve talaşın solunması, sağlıkla ilgili olumsuz etkilere neden olabilir.

Daima kişisel koruyucu ekipman kul- lanın. DİKKAT! Zincir testeresi bloke olduğunda yara- lanma tehlikesi Kesme işleminde bloke olmuş bir kesme tertibatını, yani testere zincirini/kılavuz rayını motor çalışırken çekip çıkarmaya çalışırsanız yaralanma ve cihaz hasarı riski oluşur.

Motoru durdurun ve kesiti kaldırın (örn. bir kaldıraç ile) veya ikinci bir zincir testeresi veya kesme tertibatı ile bir tahliye kesimi yapın. Kesik a- çıldığında sıkışmış kesme tertibatını derhal çıkarın.

Zincir testerenin sıkışmasını önle- mek için aşağıdaki bölümlerde veri- len talimatları ve prosedürleri izleyin. BİLGİ Düzenli olarak zincirli testere kullanımı hakkında kurslar ve ayrıca tarımsal mes- lek kuruluşu tarafından ağaç kesme kursları sunulur.

7.1 Kanca mesnedinin (13) kullanılması

1. Kanca mesnedini (13/1) gövdeye takın ve

testere zincirinin (13/a) bir döngü hareketini yapın, böylece testere zinciri odunu keser.

2. Prosedürü birkaç kez tekrarlayın ve kanca

mesnedinin (13/b) bağlantı noktasını ayarla- yın.

7.2 Ağaçların düşürülmesi (14, 15)

TEHLİKE! Düşen ağaç nedeniyle hayati tehlike! Bir ağaç düştüğünde kaçmak mümkün değilse, ciddi yaralanma veya hatta ölüm meydana gelebilir!

Kesilecek olan ağacın düşmesine karşı herhangi bir engel olmadığın- dan emin olduktan sonra kesime başlayın. TEHLİKE! Kontrolsüz düşen ağaç nedeniyle ha- yati tehlike! Kontrolsüzce düşen dallar ağır yaralan- malara ve ölüme neden olabilir!

Bir ağacın kontrollü düşüşünü ga- ranti etmek için gövde çentiği ile ke- silmiş bölüm arasında, gövde çapı- nın yakl. 1/10'u kadar bir kopma çu- buğu yerleştirin.

Rüzgarlı havalarda ağaç kesme ça- lışması yapmayın. BİLGİ Sadece ahşap, plastik veya alüminyum- dan yapılmış kamalar kullanılabilir. Kesim çalışması başlamadan önce, aşağıdaki önlemler alınmalıdır.

Tehlike bölgesinde insan, eşya ya da hayvan bulunmadığından emin olun.

Diğer çalışma alanları veya nesneler arasın- daki güvenlik mesafesi en az 2½ ağaç uzun- luğunda olmalıdır.2500096_b 535 Çalışma karakteristiği ve çalışma tekniği

Ayrıca tedarik hatlarına ve üçüncü şahıs mal- larına da dikkat edin. Gerekirse, enerji teda- rikçisi firmayı veya sahibini bilgilendirin.

Ağaç düşme yönünü belirleyin. Ağacın düşme yönüne aşağıdakilerle birlikte karar verin:

Ağacın doğal bükülmesi

Tek taraflı dal yapısı

Asimetrik oyuk, ağaç hasarı

Rüzgar yönü ve kuvveti

Eğimli arazide çalışırken daima ağacın düşüş yönünün üst kısmında olacak şekilde çalışın.

Önceden belirlenmiş geri çekilme yolunda herhangi bir engel olmadığından emin olun. Geri çekilme yolu, düşme yönünde (14) yak- laşık olarak 45 ° eğimli olmalıdır.

Gövde fırça, dal ve yabancı cisimlerden (örn. kir, taş, gevşek kabuk, çivi, zımba teli, tel vb.) arınmış olmalıdır. Bir ağacı düşürmek için bir oyuk ve düşme kesiti açılmalıdır.

1. Kesim ve kesme işlemleri durumunda, kanca

mesnedini kesilecek tahtaya sağlam bir şekil- de takın.

2. Çentiği (15/c) ilk önce yatay olarak, daha

sonra en az 45°'lik bir açıyla eğik olarak ke- sin. Sonuç olarak, ikinci çentik kesimini ayar- larken zincir testerenin sıkışması önlenir. Çentik mümkün olduğunca zemine ve istenen düşme yönünde (15/e) yerleştirilmelidir. Çen- tik derinliği gövde çapının yaklaşık 1/4'ü ol- malıdır.

3. Çentiğin karşısındaki kesme bölümünü (15/d)

testereyle tam olarak yatay şekilde kesin. Ke- silen bölüm, yatay çentikten 3-5 cm yüksek- likte kesilmelidir.

4. Kesilen bölümün (15/d) derinliğini ayarlarken,

çentik (15/c) ile kesilen bölüm (15/d) arasında gövde çapının en az 1/10 oranında bir kesme takozu (15/f) kalmasını sağlayın. Bu kesme takozu, ağacın dönmesini ve ters yöne düş- mesini engeller. Kesilen bölüm (15/d) kesme takozuna (15/f) yaklaştıkça ağaç düşmeye başlamalıdır. Kesim sırasında ağaç düşerse:

Ağaç yanlış yönde düşerse ya da geriye eğilirse ve zincir testeresini sıkıştırıyorsa kesimi durdurun. Kesimi açmak ve ağa- cın istenilen düşme hattına düşmesi için oyuklara takoz yerleştirin.

Zincir testereyi derhal kesitten çıkarın, kapatın ve depoya kaldırın.

Arka alan bölgesine gidin.

Düşen dallara dikkat edin.

5. Ağaç dik bir şekilde duruyorsa takoz yerleşti-

rirken kontrollü bir şekilde düşme pozisyonu- na getirin.

6. Testere ile kesme işlemi bittikten hemen son-

ra derhal koruyucu ekipmanları çıkarın ve sinyal ya da uyarı sinyaline dikkat edin.

7.3 Dalları budama (16)

Bu çalışmada aşağıdaki noktalara dikkat edin:

Zincir testereyi kütük üzerinde destekleyin ve serbestçe erişilebilen dalları ağaç gövdesine (16/a) doğrudan birbiri ardına bırakın. Eğimli bölgelerde alttan üste doğru çalışın.

Ağacı destekleyen büyük dallara ilk başta do- kunmayın.

Küçük dalları keserek ayırın.

Gerilim altındaki dallara dikkat edin ve bunları ilk önce üst kısımlarından bir parça keserek, daha sonra alttan yukarı doğru keserek çıka- rın, bu şekilde zincirli testerenin sıkışması ön- lenir (16/b).

Boşta sallanan dalları ilk önce alttan yukarı doğru en sonunda da yukarıdan kesin (16/c).

Oyma, boyuna ve kalp kesilmeleri sadece de- neyimli veya eğitimli kişiler tarafından yapıl- malıdır.

7.4 Ağacı enine kesme (17, 18, 19)

Bu çalışmada aşağıdaki noktalara dikkat edin:

Eğimli arazilerde çalışırken daima ağaç göv- desinin üst kısmında çalışın, gövde yuvarla- nabilir.

Zincirli testereye, gövdenin hiçbir parçasının testere zincirinin uzatılmış dönme aralığında olmadığından emin olacak şekilde kumanda edin.

Zincirli testereyi ağaç gövdesine yerleştirme:

Kanca mesnedini kesme köşesinin he- men yanına takın ve testereyi bu nokta etrafında çalıştırın.

Zincirli testere, kesim alanında çalışırken geriye doğru kayabilir ya da hafifçe zıpla- ma yapabilir. Bu durum ağacın yapısı ve zincirli testerenin durumu ile ilgilidir. Bu nedenle testerenin daima bakımlı olması gerekmektedir.TR 536 6436 | 6442 Bakım ve koruyucu bakım

Kesim sonunda testere kendi ağırlığından do- layı aşağı doğru kesit içerisinde desteklen- mediği için kayar. Buna karşı kontrol edin ve testere zinciri zemine değmeyecek şekilde basınç uygulayın.

Kesim bittikten sonra testereyi kapatmadan önce makinenin bekleme konumuna geçme- sini bekleyin.

Bir sonraki ağaca geçmeden önce mutlaka motoru kapatın. Ağaç gövdesinin toplam uzunluğu daima şu şekil- de desteklenir:

Ağaç gövdesinin yukarıdan başlanarak kesil- mesi ancak zeminden kesilmemesi (17/a). Ağaç gövdesi bir ucundan şu şekilde desteklenir:

Testere sıkışmalarını önlemek ve ahşabı a- yırmak için önce gövde çapının 1/3'ünü aşa- ğıdan (18/a) kesin, sonra geriye kalan kısmı alttan kesime paralel (18/b) olarak kesin. Ağaç gövdesi bir ucundan şu şekilde desteklenir: Testere sıkışmalarını önlemek ve ahşabı ayırmak için önce gövde çapının 1/3'ünü yukarıdan (19/a) kesin, sonra geriye kalan alt kısmı üstten kesime paralel (19/b) olarak kesin.

7.5 Ağaç kesitinin enine kesilmesi

Bu çalışmada aşağıdaki noktalara dikkat edin:

Uygun kesici ekipmanlar kullanın (testere sehpası, takoz, çubuk).

Güvenli bir hareket ve hatta vücut ağırlığı da- ğılımı sağlayın.

Oval ağaçları dönmeye karşı emniyete alın.

Yalnızca çalışır durumdaki testereyi kesite yerleştirin. Duran pozisyondaki testereyi asla kesite yerleştirip çalıştırmayın.

Ağacı asla ayağınızla ya da başka kişilerle tutmayın.

8 BAKIM VE KORUYUCU BAKIM

TEHLİKE! Uygun olmayan bakım nedeniyle ha- yati tehlike Kalifiye olmayan kişiler tarafından yapı- lan bakım ve izin verilmeyen yedek par- çaların kullanımı, çalıştırma sırasında a- ğır yaralanmalara ve hatta ölüme yol a- çabilir.

Güvenlik tesisatlarını çıkarmayın ve- ya bunları devre dışı bırakmayın.

Sadece izin verilen orijinal yedek parçaları kullanın.

Düzenli ve uygun bakımlar ile ciha- zın çalışır ve temiz durumda olması- nı sağlayın. TEHLİKE! Hayati tehlike ve ağır şekilde yaralan- ma tehlikesi. Çalışan motorda hayati tehlike ve ağır şekilde yaralanma tehlikesi.

Tüm müdahaleleri motor kapalıyken yapın. DİKKAT! Yaralanma tehlikesi Keskin kenarlı ve hareketli parçalar ya- ralanmalara sebep olabilir.

Bakım, koruyucu bakım ve temizlik çalışmalarında her zaman koruyucu eldiven takın!

Makinenin başlangıçtaki etkinliğini ve kulla- nım güvenliğini muhafaza etmek için esasen doğru bir bakım gerekmektedir.

Cihazın daima iyi koşullar altında çalıştığın- dan emin olmak için tüm somunların ve cıva- taların iyice sıkılmış olmasını sağlayın.

Cihazı kesinlikle eskimiş veya hasarlı yapı parçalarıyla kullanmayın. Hasarlı parçalar ye- nileri ile değiştirilmeli ve kesinlikle onarılma- malıdır. Bakım çalışmalarından önce:

Motoru kapatın ve soğumaya bırakın.

Testere zincirindeki çalışmalar için koruyucu eldiven takın.2500096_b 537 Bakım ve koruyucu bakım

Müdahaleler testerenin üzerinde veya zincir üzerinde gerçekleştirilmediği takdirde testere koruyucu tertibatını çıkarmayın.

Yağları, benzini veya diğer kirleten maddeleri talimatlara uygun şekilde tasfiye edin.

8.1 Hava filtresi kapağının sökülmesi/

takılması (20) Hava filtresi kapağının sökülmesi

1. Hava filtresi kapağı (20/2) ve emniyet contası

(20/1) arasına bir tornavida takın.

2. Tornavida ile emniyet contasını hava filtresi

kapağından (20/a) ayırın.

3. Hava filtresini cihazdan ayırın (20/c).

Hava filtresi kapağının takılması

1. Hava filtresi kapağının tırnağını (20/3) muha-

fazanın altına kaydırın, ardından hava filtresi kapağını cihaza yerleştirin.

2. Hava filtresi kapağındaki (20/b) emniyet con-

talarını (20/1) yerine oturana kadar bastırın.

8.2 Hava filtresinin temizliği (21)

DİKKAT! Kirli, arızalı veya eksik hava filtresi nedeniyle tehlike Hava filtresi kirli, bozuk veya eksik ise ci- hazın motoru geri dönüşü olmayan ha- sarlar görür.

Hava filtresinin temizlenmesi kusur- suz bir çalışmanın ve cihazın uzun kullanım ömrünün koşuludur. Motor- da geri dönüşü olmayan hasarları önlemek için hava filtresi olmadan veya hasarlı bir hava filtresi ile çalış- mayın.

Temizleme işlemi, makinenin her 15 saatlik kullanımından sonra yapılma- lıdır.

Filtre elemanı asla yıkanmamalıdır, aşırı kirlendiğinde veya arızalandı- ğında değiştirilmelidir. Hava filtresinin sökülmesi

1. Motoru kapatın ve soğumaya bırakın.

2. Hava filtresi kapağını sökün (bkz. Bölüm 8.1

"Hava filtresi kapağının sökülmesi/takılması (20)", sayfa537).

3. Kelebek somunları (21/1) gevşetin.

4. Hava filtresini (21/2) yukarı doğru çekin (21/

5. Vakum kanalını (21/3) temiz bir bezle temiz-

leyin. Bu şekilde kir partiküllerinin yakıt odası- na düşmesi önlenir.

6. Hava filtresinin her iki parçasını (21/4) ayırın.

Hava filtresini temizleyin

1. Naylon filtreyi bir fırça veya ince bir fırça ile

temizleyin, gerekirse içeriden dışarıya ba- sınçlı hava ile hafifçe üfleyin. Hava filtresinin montajı

1. Hava filtresinin her iki parçasını (21/4) takın.

2. Hava filtresini (21/2) vakum kanalı (21/3) üze-

rine yerleştirin (21/b).

8.3 Bujilerin kontrolü/değişimi (22, 23)

Yalıtımın, ağır elektrot aşınması veya ağır yağlı elektrotların hasar görmesi halinde bujinin değiş- tirilmesi gerekir. Hazırlık

1. Motoru kapatın ve soğumaya bırakın.

2. Hava Filtresi kapağını sökün (bkz. Bölüm 8.1

"Hava filtresi kapağının sökülmesi/takılması (20)", sayfa537).

3. Buji yuvasını (22/1) çıkarın.

Elektrot mesafesinin kontrolü (23)

1. Bujiyi (22/2) birlikte verilen kombine anahtarla

2. Elektrotları bir fırça ile temizleyin (23/1).

3. Mesafeyi (23/2) ölçün. Mesafe 0,6–0,7mm

olmalıdır. Bujiyi değiştirin

1. Bujiyi (22/2) birlikte verilen kombine anahtarla

2. Yeni bujileri dayanağa gelinceye kadar çevi-

3. Buji soketini bujiye takın.

8.4 Kılavuz rayları (25, 27)

Asimetrik bir şekilde aşınmayı önlemek için kıla- vuz raylar düzenli olarak ters çevrilmelidir. Aşağıdaki bakım çalışmalarının yapılması gerek- mektedir:

Döndürme dişlisi (27) rulmanlarını yağlayın.

Kılavuz rayı somunlarını bir sıyırıcı (teslimata dahil değildir) ile temizleyin (25).

Yağlama deliklerini temizleyin.TR 538 6436 | 6442 Bakım ve koruyucu bakım

Düz bir eğe ile çapağı kılavuz yanaklarından giderin ve kılavuzlar arasındaki sapmaları dengeleyin. Aşağıdaki durumlarda kılavuz raylar değiştirilme- lidir:

Yuvanın derinliği zincir baklasının yüksekli- ğinden daha küçüktür (yuva tabanına asla te- mas etmemelidir);

Zincir yana eğilecek şekilde iç kılavuz duvarı aşınmıştır.

8.5 Testere zincirinin bilenmesi (24)

TEHLİKE! Geri tepme (Kickback) nedeniyle ha- yati tehlike! Yanlış bilenmiş bir testere zinciri geri tepme riskini ve dolayısıyla ölümcül ya- ralanma riskini artırır.

Geri tepme riskini azaltmak için tes- tere zincirini doğru şekilde bileyin. BİLGİ Tecrübesiz testere kullanıcısı için testere zincirinin bir servis teknisyeni tarafından bilenmesi tavsiye edilir. Güvenlik ve etkinlik nedenlerinden dolayı kesici aksamlar daima iyi bilenmiş olmalıdır. Aşağıdaki durumlarda bileme gerekmektedir:

Testere talaşları toza benziyorsa.

Kesmek için büyük bir kuvvet gerekmektedir.

Titreşimler artmaktadır.

Yakıt tüketimi artmaktadır. Bileme görevi eğitimli bir müşteri hizmetlerine bı- rakılırsa bu işlem tüm dişlerden asgari düzeyde talaş kaldırarak ve eşit düzeyde bileme sağlayan uygun aletlerle gerçekleştirilebilir. Testere zincirinin kendi kendini bileme işlemi, ça- pı bireysel zincir tipine uyarlanmış özel yuvarlak eğeler aracılığıyla yapılabilir (bkz. Bölüm 8.10 "Zincir bakımı tablosu", sayfa539). Dişlere zarar vermemek beceri ve deneyim gerektirir. Testere zincirinin bilenmesi için:

1. Motoru kapatın, zincir frenini çözün ve teste-

reyi monte edilmiş zincirle sıkı bir şekilde kendi mengenenizde sıkın ve zincirin serbest hareket edebilmesine dikkat edin.

2. Testere zinciri gevşekse sıkın.

3. Eğeyi ilgili kılavuza monte edin ve ardından

eğeyi dişin yuvasına sürün, bu esnada diş profiline uygun eşit eğimi koruyun.

4. Sadece ileri yönde birkaç kez eğeyi sürtün ve

iş adımını tüm dişlerde eşit yönde (sağa veya sola) tekrarlayın.

5. Testerenin mengenedeki pozisyonunu ters

çevirin ve iş adımını kalan dişlerde tekrarla- yın.

6. Sınırdaki dişin kontrol aletinin üst kısmından

dışarı çıkıntılı olmadığını ve olası çıkıntı duru- munda düz bir eğe ile eğeleyin ve profilde pah kırın.

7. Biledikten sonra tüm eğe talaşlarını ve tozu

giderin ve zinciri yağ banyosunda yağlayın. Aşağıdaki durumlarda zincir değiştirilmelidir:

Dişin uzunluğu 5 mm'den daha küçük;

Eğer mevcutsa: Kesici dişlinin dişlerinin üze- rindeki işaretlerin kaybolup kaybolmadığını kontrol edin;

Baklaların zincir perçinlerindeki boşluğu çok büyük.

8.6 Zincir yağlama kontrolü (26)

Cihazı asla yeterli zincir yağlaması olmadan ça- lıştırmayın. Aksi halde cihazın ömrü kısalır. Her çalışma öncesinde önce yağ deposundaki yağ miktarını ve yağ talebini kontrol edin.

1. Cihazı çalıştırın.

2. Çalışan testere zincirini bir ağaç kütüğünün

veya uygun bir yüzeyin yaklaşık 15cm üze- rinde tutun. Yeterli yağlama ile ağaç kütüğü üzerinde hafif bir yağ filmi oluşur (26/1).

8.7 Zincir yağlama ayarı (28)

TEHLİKE! Hayati tehlike ve ağır şekilde yaralan- ma tehlikesi. Çalışan motorda hayati tehlike ve ağır şekilde yaralanma tehlikesi.

Tüm müdahaleleri motor kapalıyken yapın. Yağ talep miktarı ayar cıvatası ile ayarlanabilir. A- yar cıvatası cihazın alt kısmındadır (28/1). Talep miktarını ayarlamak için küçük bir tornavida kullanın:

Saat yönünde çevirerek daha fazla yağ talebi olması2500096_b 539 Bakım ve koruyucu bakım

Saatin tersi yönde çevirerek daha az yağ ta- lebi olması ayarlanır Çalışma sırasında yağ deposunda yeterli miktar- da yağ olup olmadığını kontrol edin.

8.8 Zincirli testerenin bekleme konumunun

rölantide kontrolü UYARI! Hareketli testere zinciri nedeniyle teh- like Rölantideyken döner halde olan bir tes- tere çalışma sırasında hayati önem taşı- yan yaralanmalara neden olabilir.

Testere rölantide dönüyorsa testere ile asla çalışmayın.

Her kullanımdan önce, motor rölanti- de çalışırken, testere zincirinin dur- duğunu kontrol edin.

1. Motoru çalıştırın ve kendiliğinden duruncaya

kadar rölantide çalıştırın.

2. Testere zincirinin dönüp dönmediğini kontrol

3. Testere zinciri hareket ediyorsa aşağıdaki

tehlikeler ortaya çıkabilir:

Rölanti devri çok yüksektir (bkz. Bölüm

Kaplin kirli, arızalı ya da yanlış takılmış. AL-KO servisini arayın.

8.9 Gaz ünitesinden rölanti devrini ayarlama

Rölanti devri teknik verilerde verilmiştir (bkz. Bö- lüm 13 "Teknik veriler", sayfa543). En iyisi bir ta- kometre ile ayarlamaktır. Rölanti hızı doğru ayarlandığında, motor rölantide kalır ve testere zinciri hareket etmeyecektir. Kul- lanım yerine (dağlar, yaylalar) bağlı olarak rölanti ayar vidası "T" üzerinden rölanti ayarının düzeltil- mesi gerekir. BİLGİ Rölanti “L” ve tam yük karışımı “H” için ayar vidaları sadece bir AL-KO servis merkezi tarafından ayarlanabilir. Gaz verilmediği halde testere zinciri dönüyorsa: Rölanti devri çok yüksektir.

1. Rölanti dayanak vidasını "T" (11/5) saat yö-

nünün tersine testere zincirinin hareketi du- runcaya kadar biraz döndürün. Gaz verilmediği sürece motor durur: Rölanti devri çok düşüktür.

1. Rölanti dayanak vidasını "T" (11/5) saat yö-

nünde testere zincirinin hareketi başlayınca- ya kadar biraz döndürün. Optimum karbüratör ayarı rölanti durdurma vida- sını "T" çevirerek ayarlanamazsa, karbüratörün bir AL-KO servis merkezi tarafından en uygun şe- kilde ayarlanmasını sağlayın.

8.10 Zincir bakımı tablosu

UYARI! Ağır yaralanma tehlikesi. Zincirli testerede onaysız zincirler veya kılavuz raylar bulunuyorsa, bu durum a- ğır yaralanmalara neden olabilir.

Yalnızca onaylı testere zinciri ve kı- lavuz rayları kullanın. Aşağıdaki tablo farklı zincir türlerinin değerlerini göstermektedir. Zincir tipi Eğe çapı Baş açısı Alt kesim a- çısı Baş eğimi açısı (55°) Derinlik öl- çeği Aletin dönme açısı Aletin eğim a- çısı Yan açıTR 540 6436 | 6442 Bakım ve koruyucu bakım Zincir tipi Eğe çapı Baş açısı Alt kesim a- çısı Baş eğimi açısı (55°) Derinlik öl- çeği 91P053X 5/32" 30° 0° 80° 0,025" 91P057X 5/32" 30° 0° 80° 0,025" Derinlik ölçeği Eğeler

Aşağıdaki çalışmalar kullanıcı tarafından uygula- nabilir. Diğer tüm çalışmalar uzman kişiler tarafın- dan yapılmalıdır. Aşağıdaki bilgiler normal kullanım durumları ile il- gilidir. Örn. oldukça uzun günlük çalışma saati gi- bi özel koşullarda belirtilen bakım aralıkları uygun olarak kısaltılmalıdır. Bakım planı 5 saat sonra- sında bir defa Çalışma başlan- gıcından önce Her hafta Her 50ça- lışma saatin-

Her 100ça- lışma sa- atinde Gerek- tiğin-

Sezondan önce/sonra, yılda bir Karbüratör Rölantiyi kontrol edin X Hava filtresi Temizleme X Değiştirin X Buji Elektrot mesafesini kont- rol edin, gerektiğine ayar- layın X X Değiştirin X X Susturucu Görsel kontrol ve durum kontrolü

Yakıt deposu, yağ de- posu Temizleme X X Zincir freni2500096_b 541 Bakım ve koruyucu bakım Bakım planı 5 saat sonra- sında bir defa Çalışma başlan- gıcından önce Her hafta Her 50ça- lışma saatin-

Her 100ça- lışma sa- atinde Gerek- tiğin-

Sezondan önce/sonra, yılda bir Fonksiyon kontrolü X Temizleyin, mafsal yerle- rini yağlayın X X Zincir yağlaması Kontrol edin X X Testere zinciri Görsel kontrol ve durum kontrolü, keskinlik duru- munu kontrol edin

Bileyin X X Yenileyin, gerekirse zincir çarkını yenileyin ve zincir çarkı yatağını yağlayın

Kılavuz rayları Görsel kontrol ve durum kontrolü

Kılavuz rayların ters çev- rilmesi

Saptırma yıldızını yağla- yın

Zincir yuvasını/Yağ deli- ğini temizleyin

Koruyucu kapağın iç tara- fını temizleyin

Tüm ulaşılabilir cıvata- lar (ayar cıvatalarının dı- şında) Tekrar sıkın X X X Tüm makine Görsel kontrol ve durum kontrolü

Temizleyin (hava girişi, silindir soğutma kanalları dahil)

542 6436 | 6442 Arızalar durumunda yardım

9 ARIZALAR DURUMUNDA YARDIM

DİKKAT! Yaralanma tehlikesi Keskin kenarlı ve hareketli parçalar ya- ralanmalara sebep olabilir.

Bakım, koruyucu bakım ve temizlik çalışmalarında her zaman koruyucu eldiven takın! BİLGİ Bu tabloda açıklanmamış veya tarafınız- dan giderilemeyen arızalar durumunda, lütfen müşteri hizmetlerine başvurun. Arıza Nedeni Giderme Motor çalışamaz ya da hemen durur. Hatalı proses Motoru, yalnızca bu kılavuzda belir- tildiği şekilde çalıştırın. Kirli buji ya da hatalı elektrot mesafesi Bujileri temizleyin ya da değiştirin. Kirli hava filtresi Hava filtresini temizleyin ya da de- ğiştirin Kılavuz raylar ve testere zinciri çok ısınarak çalışıyor. Duman oluşumu. Testere zinciri aşırı gergindir. Zincir gergisini azaltın. Yağ deposu boştur. Testere zinciri yağını ilave edin. Yağlama delikleri ve/veya kı- lavuz ray somunları kirlidir. Yağlama deliklerini ve kılavuz ray somunlarını temizleyin. Motor çalışıyor ancak zincir dönmüyor. Testere zinciri aşırı gergindir. Zincir gergisini azaltın. Cihaz hatası AL-KO servisini arayın. Testere talaşı yerine sadece tahta tozu dışarı atılır. Zincirli testere ağaca bastırılmalıdır. Testere körelmiştir. Zincirli testereyi bileyin ya da AL-KO servisini arayın. Cihaz alışılmadık şekilde titri- yor. Cihaz hatası AL-KO servisini arayın. 10 TAŞIMA UYARI! Hayati tehlike ve ağır şekilde yaralan- ma tehlikesi. Taşıma sırasında çalışır durumda olan bir zincirli testere ağır yaralanmalara hatta ölüme yol açabilir.

Asla çalışır durumdaki bir testereyi taşımayın ya da nakliye etmeyin.

Taşımadan önce yukarıda verilen önlemleri uygulayın. Taşıma sırasında aşağıda verilen önlemleri uygu- layın:

2. Cihazı soğumaya bırakın.

3. Tüm testere talaşı ve yağ artığı izlerini temiz-

4. Kılavuz rayların üzerine koruyucu kapağı ta-

kın. Yalnızca demir tutamağı kullanarak testereyi taşı- yın. Kılavuz raylar arka tarafı işaret eder. Araç içerisinde: Zincirli testereyi devrilmeye, ha- sarlanmaya, kullanım parçalarının düşmesine karşı emniyete alın. 11 DEPOLAMA Her kullanımdan sonra cihazı iyice temizleyin ve varsa tüm koruyucu kapakları takın. Cihazı kuru bir yerde ve çocukların erişemeyeceği şekilde muhafaza edin. 30 günden uzun sürecek çalışma molaları için a- şağıdaki adımları uygulayın:

1. Yakıt ve yağ deposunu tamamen boşaltın.2500096_b 543

2. Testere zincirini ve kılavuz rayları sökün, te-

mizleyin ve paslanma önleyici yağ uygulayın.

3. Cihazı temizleyin ve kuru bir yerde depolayın.

DİKKAT! Cihaz hasarı tehlikesi Kuru/yapışmış yağ, uzun süreli depola- malarda yağ ile çalışan parçalara hasar verir.

Uzun süreli depolama için zincir ya- ğının cihazdan tamamen boşaltılma- sı gerekmektedir. 12 İMHA ETME

Cihazı imha etmeden önce yakıt de- posu ve motor yağı deposu boşaltıl- malıdır!

Benzin ya da motor yağı ev atığına a- tılmaz, ayrı bir noktaya veya imha ye- rine atılmalıdır! Ambalaj, cihaz ve aksesuarları geri dönüştürüle- bilir malzemeden üretilmiştir ve buna uygun bir şekilde imha edilmelidir.

Yakıt Kurşunsuz en az 90 ROZ benzin Kurşunsuz en az 90 ROZ benzin Karışım oranı 1:50 1:50 Yakıt deposu hacmi 270cm

Uzunluk/Kullanılabilir kesme boyu 35/33cm 40/37cm Zincir dişlisi:

Tahrik grubu genişliği 1,27mm (0,05'') 1,27mm (0,05'') Maksimum zincir hızı ≤22,86m/s ≤22,86m/s Zincir emniyeti Evet / Otomatik Evet / OtomatikTR 544 6436 | 6442 Müşteri hizmetleri/Servis Tip 6436 6442 Boş depoyla zincirli testere ağırlığı:

Testere zinciri ve kılavuz raylarla birlikte ağırlık 5,38kg 5,45kg

Testere zinciri ve kılavuz raylar olmadan ağırlık 4,75kg 4,75kg Ses basıncı değeri LpA (DIN EN ISO 22868’e göre) 101,1 dB(A) [K = 3,0 dB(A)] 101,5 dB(A) [K = 3,0 dB(A)] Akustik güç seviyesi LwA (DIN EN ISO 22868’e göre) 109,9 dB(A) [K = 3,0 dB(A)] 110,0 dB(A) [K = 3,0 dB(A)] Eşdeğer toplam titreşim değeri (DINENISO22867): Ön tutamak (K = 1,5 m/s

Garanti, onarım ya da yedek parçalarla ilgili soru- larınız için en yakındaki AL-KOservis merkezine başvurun. İnternette bulabileceğiniz adresler: www.al-ko.com/service-contacts 15 GARANTİ Cihazdaki muhtemel malzeme veya üretim hatalarını, ayıplı maldan doğan hakların yasal zaman aşımı süresi içinde, kendi seçimimize bağlı olarak onarım veya değiştirme yoluyla gideririz. Zaman aşımı sü- resi, her durumda ürünün satın alınmış olduğu ülkedeki hukuka göre belirlenir. Garanti taahhüdümüz aşağıdaki durumlarda ge- çerlidir:

Bu işletim talimatı dikkate alınmalıdır

Amacına uygun kullanım

Orijinal yedek parça kullanımı Garanti aşağıdaki durumlarda geçerliliğini kaybe- der:

İzinsiz onarım denemeleri

İzinsiz teknik değişiklikler

Amacına uygun olmayan kullanım Garanti dışında kalan hususlar şunlardır:

Boyadaki, normal yıpranmaya bağlanabilecek olan hasarlar

Yedek parça kartında xxxxxx (x) çerçeve ile işaretlenmiş olan aşınmaya tabi parçalar

İçten yanmalı motorlar (burada ilgili motor üreticilerinin garanti hükümleri geçerlidir) Garanti süresi, ilk nihai alıcının satın alımı ile başlar. Tarih ve satın alma belgesi belirleyicidir. Bu be- yan ve orijinal satın alma belgesiyle beraber satıcınıza veya en yakın yetkili servis merkezine başvu- run. Satın alan kişinin, satıcıya karşı ayıplı maldan doğan hakları bu beyan tarafından etkilenmez.2500096_b 545 Orijinal AT Uygunluk Beyanın çevirisi 16 ORİJİNAL AT UYGUNLUK BEYANIN ÇEVİRİSİ İşbu belgeyle piyasada satışta olan bu ürünün, uyumlaştırılmış AB yönetmeliklerinin, AB güvenlik stan- dartlarının ve ürüne özgü standartların gereksinimlerini yerine getirdiğini beyan ediyoruz. Ürün Motorlu testere Seri numarası G4011022 Üretici AL-KO Geräte GmbH Ichenhauser Str. 14 D-89359 Kötz Dokümantasyon yetkilisi Andreas Hedrich Ichenhauser Str. 14 D-89359 Kötz Tip

Ses seviyesi EN ISO 3744 Ölçülen / garanti edilen 6436: 109,9 / 113 dB(A) 6442: 110,0 / 113 dB(A) AB yönetmelikleri 2006/42/AT 2014/30/EU 2000/14/AT Uygunluk değerlendirmesi 2000/14/EG – Ek V Uyumlaştırılmış normlar
