LIETOŠANAS INSTRUKCIJA 6436 SOLO

1.2 Zīmju skaidrojums un signālvārdi....... 440

2 Izstrādājuma apraksts.............................. 440

2.1 Paredzētais lietojums ......................... 440

2.2 Iepriekš paredzama potenciāli nepa-

2.4 Drošības un aizsardzības ierīces ....... 441

2.5 Simboli uz iekārtas ............................. 441

2.6 Piegādes komplektācija .....................442

2.7 Izstrādājuma pārskats (01)................. 443

3 Drošības norādījumi................................. 443

3.1 Drošības norādījumi darbam ar ķē-

des zāģi.............................................. 443

3.2 Atsitiena cēloņi un novēršana ............ 444

3.3 Darba drošības norādījumi................. 444

3.3.4 Vibrācijas noslodze...................... 445

3.3.5 Trokšņa piesārņojums ................. 446

3.3.6 Rīcība ar benzīnu un eļļu............. 446

3.3.7 Cilvēku, dzīvnieku un īpašuma

(no 02 līdz 06) .................................... 447 5 Ekspluatācijas sākšana ........................... 448

5.2 Ķēdes eļļošanas līdzeklis ................... 448

5.3 Ekspluatācijas līdzekļu uzpilde (07) ... 449

Ķēdes spriegojuma pārbaude (06, 08)

6.1 Motora ieslēgšana/izslēgšana ............450

6.1.1 Motora iedarbināšana (10, 11).....450

6.3 Pārslēgšana starp normālu/vasaras

un ziemas darbības režīmu(29).........451 7 Uzvedība darba laikā un darba tehnika.....452

7.5 Zāģmateriālu garināšana....................454

8 Tehniskā apkope un tīrīšana.....................454

Gaisa filtra vāka demontāža/montāža (20) .

8.3 Aizdedzes sveces pārbaude/nomaiņa

8.6 Ķēdes eļļošanas pārbaude (26)..........456

8.7 Ķēdes eļļošanas pārtraukšana (28)....456

8.8 Zāģa ķēdes pārbaude tukšgaitas re-

žīmā....................................................457

8.9 Tukšgaitas apgriezienu skaita iestatī-

8.11 Tehniskās apkopes plāns ...................458

Vācu valodā izdotā versija ir oriģinālā lietoša- nas instrukcija. Visas pārējās dokumentu ver- sijas citās valodās ir oriģinālo lietošanas ins- trukciju tulkojumi.

Vienmēr saglabājiet šo lietošanas instrukciju tādā stāvoklī, lai vēlāk varat tajā ieskatīties, ja būs nepieciešama informācija par ierīci.

Nododiet ierīci citām personām tikai kopā ar šo lietošanas instrukciju.

Izlasiet un ievērojiet šajā lietošanas instrukci- jā sniegtos drošības un brīdinājuma norādīju- mus.

1.1 Simboli titullapā

Simbols Skaidrojums Pirms lietošanas obligāti uzmanīgi izlasiet šo lietošanas instrukciju. Tas ir priekšnoteikums drošam dar- bam un lietošanai bez traucēju- miem. Lietošanas instrukcija Neizmantojiet benzīna ierīci atklātu liesmu vai karstuma avotu tuvumā.

1.2 Zīmju skaidrojums un signālvārdi

BĪSTAMI! Norāda uz tiešu, bīstamu situāciju, kuras rezultātā, ja vien no tās neizvairīsieties, iestāsies nāve vai gūsiet smagas trau- mas. BRĪDINĀJUMS! Norāda uz potenciāli bīstamu situāciju, kuras rezultātā, ja vien no tās neizvairī- sieties, var iestāties nāve vai iespējams gūt smagas traumas. ESIET PIESARDZĪGI! Norāda uz potenciāli bīstamu situāciju, kuras rezultātā, ja vien no tās neizvairī- sieties, iespējams gūt vieglas vai vidēji smagas traumas. UZMANĪBU! Norāda uz potenciāli bīstamu situāciju, kuras rezultātā, ja vien no tās neizvairī- sieties, iespējams materiālo zaudējumu risks.

Īpaši norādījumi labākai izpratnei un ma- nipulēšanai.

2 IZSTRĀDĀJUMA APRAKSTS

Šī lietošanas instrukcija apraksta ar roku vadāmu ķēdes zāģi, kas darbojas ar benzīna dzinēju.

2.1 Paredzētais lietojums

Ķēdes zāģis ir paredzēts lietošanai tikai dārzos. Šajā jomā ķēdes zāģi iespējams izmantot koku zāģēšanas darbiem, piemēram:

Koku stumbru zāģēšanai

Koka klucīšu zāģēšanai

Zaru zāģēšanai atkarībā no griezuma garu-

Ķēdes zāģi drīkst izmantot tikai strādājot ar koks- ni ārpus telpām. Izmantošanas laikā ir jāvalkā pietiekami personīgie aizsardzības līdzekļi. Cits pielietojums, piem., profesionāla koku kopšana, atrodoties kokā, ir pilnībā izslēgts. Par bojāju- miem, kas radušies kļūdainas lietošanas dēļ, at- bild lietotājs. Šai ierīcei drīkst izmantot tikai lieto- šanas instrukcijā norādītās zāģa ķēžu un sliežu kombinācijas. Citāds pielietojums, kas nav šeit aprakstīts, ir uzskatāms par noteikumiem neatbil- stošu. Ķēdes zāģis nav paredzēts profesionālai izman- tošanai komercdarbībā. ESIET PIESARDZĪGI! Ja ierīce netiek izmantota atbilstoši paredzētajam mērķim, pastāv traumu gūšanas risks! Zāģējot ar ķēdes zāģi kokus ar svešķer- meņiem vai citām vielām, iespējams gūt traumas.

Izmantojiet ķēdes zāģi tikai viegliem zāģēšanas darbiem.

Pirms zāģēšanas pārbaudiet, vai ko- kā nav svešķermeņu, piemēram, naglas, skrūves, furnitūra.2500096_b 441 Izstrādājuma apraksts

2.2 Iepriekš paredzama potenciāli nepareiza

Negrieziet zarus, kas atrodas tieši virs ierīces lietotāja vai citiem cilvēkiem vai ir vērsti šaurā leņķī uz augšu.

Nelietojiet vecu eļļu.

Ar ierīci nedrīkst strādāt sprādzienbīstamās vietās.

Arī, ja ierīce tiek izmantota atbilstoši paredzēta- jam mērķim, saglabājas zināms risks, kuru nevar izslēgt. Ierīces veida un konstrukcijas dēļ nevar izslēgt šādus riskus.

Saskare ar brīviem ķēdes zobiem (sagrieša- nās risks).

Piekļuve rotējošai ķēdei (sagriešanās risks).

Pēkšņa un neparedzama aizsarga kustība (sagriešanās risks).

No ķēdes atdalošās daļas (griezumi / traumu gūšanas risks).

No apstrādājamā koka atdalošās daļas.

No apstrādājamā koka atdalošo daļu ieelpo- šana.

Benzīna dzinēja izmeši.

Ādas saskare ar degvielu (benzīns / eļļa).

Dzirdes ietekmēšana darba laikā, nelietojot dzirdes aizsarglīdzekļus.

2.4 Drošības un aizsardzības ierīces

BRĪDINĀJUMS! Smagas traumas, ko rada izmainītas drošības un aizsardzības ierīces. Izmainītu drošības un aizsardzības ierī- ču dēļ strādāšanas laikā ar ķēdes zāģi iespējamas smagas traumas.

Nekādā gadījumā nepārtrauciet dro- šības ierīču un aizsargierīču funkci- jas!

Strādājiet ar ķēdes zāģi tikai tādā gadījumā, ja visas drošības un aiz- sardzības ierīces darbojas pareizi. Zāģa ķēdes sliedes aizsargpārsegs Aizsargpārsegu ir jāuzstāda uz sliedes un ķēdes pirms transportēšanas, lai nepieļautu cilvēku sa- vainošanos un priekšmetu bojājumus. Ķēdes bremze Ķēdes bremze tiek aktivēta ar rokas aizsargu at- sitiena gadījumā un tā nekavējoties apstādina zā- ģa ķēdi. Drošības bloķēšanas taustiņš Gāzes sviru iespējams nospiest tikai tad, ja ir no- spiests drošības bloķēšanas taustiņš.

2.5 Simboli uz iekārtas

Simbols Skaidrojums Izmantojot ierīci, ievērojiet īpašu piesardzību! Atsitiena risks! Nedarbināt ķēdes zāģi, turot to vie- nā rokā! Lietot aizsargķiveri, dzirdes un acu aizsardzības līdzekļus! Valkājiet aizsargcimdus! Izmantot neslīdošus apavus! Pirms ekspluatācijas sākšanas izla- siet lietošanas instrukciju! Darba laikā ķēdes zāģi vienmēr tu- rēt ar abām rokām! Benzīna/eļļas maisījuma tvertne Uzsūknēšanas pogaLV 442 6436 | 6442 Izstrādājuma apraksts Simbols Skaidrojums Saule: Normāls/vasaras darbības režīms Sniega pārsla: Ziemas lietošana Drošas ekspluatācijas un apkopju nodrošināša- nai, simboli uz ierīces ir iepresēti. Vienmēr ņe- miet vērā šos norādījumus. Simbols Skaidrojums Degvielas maisījuma uzpildes atve-

Atrašanās vieta: pie tvertnes vāci-

Ķēdes eļļas uzpildes atvere Atrašanās vieta: pie eļļas tvertnes vāciņa Motora slēdža nospiešana Iestatiet slēdzi "O" pozīcijā, motors tiek ne- kavējoties izslēgts. Atrašanās vieta: links vom hinteren Griff Gaisa vārsta (droseles) ieslēgšana izvelkot slēdzi gaisa vārsts tiek aiz- vērts, iebīdot slēdzi - atvērts. Atrašanās vieta: Gaisa filtra vāks Eļļas sūkņa iestatīšana Pagrieziet stieni ar skrūvgriezi bultas virzienā līdz MAX pozīcijai stiprākai ķēdes eļļošanas plūsmai, vai līdz pozīcijai MIN mazākai plūsmai. Atrašanās vieta: Piedziņas bloka apakšdaļa Skrūve, kas atrodas zem marķēju- ma "H" ļauj iestatīt degmaisījumu pie lieliem motora apgriezieniem. Atrašanās vieta: kreisajā pusē augšā pie aizmugurējā roktura Skrūve, kas atrodas zem marķēju- ma "L" ļauj iestatīt degmaisījumu pie zemiem motora apgriezieniem. Atrašanās vieta: kreisajā pusē augšā pie aizmugurējā roktura Simbols Skaidrojums Skrūve, kas atrodas virs marķējuma "T" ļauj iestatīt tukšgaitas apgriezie- nus. Atrašanās vieta: kreisajā pusē augšā pie aizmugurējā roktura Uzrāda, kurā virzienā tiek atlaista (baltā bulta), vai ieslēgta (melnā bulta) ķēdes bremze. Atrašanās vieta: Vadsliedes priekšpusē Uzrāda ķēdes uzstādīšanas virzie- nu. Atrašanās vieta: Vadsliedes priekšpusē Garantētais trokšņu līmenis: 113 dB(A)

2.6 Piegādes komplektācija

Pēc iepakojuma atvēršanas pārbaudiet, vai kom- plektācijā ir piegādāti visi komponenti.

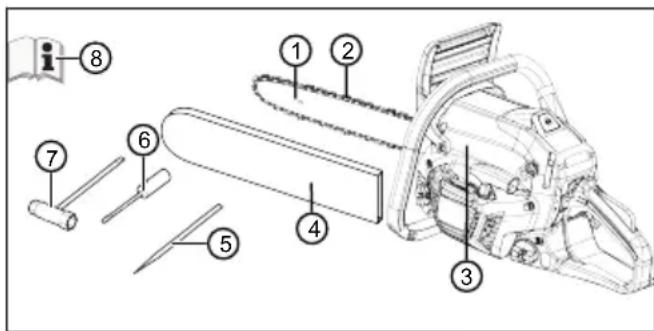

Nr. Detaļa 1 Vadsliede 2 Zāģa ķēde 3 Benzīna ķēdes zāģis 4 Zāģa ķēdes vadsliedes aizsargpārsegs 5 Vīle 6 Skrūvgriezis 7 Kombinētā atslēga 8 Lietošanas instrukcija2500096_b 443 Drošības norādījumi

2.7 Izstrādājuma pārskats (01)

Nr. Detaļa 1 Vadsliede 2 Zāģa ķēde 3 Priekšējais rokas aizsargs 4 Priekšējais roktura loks 5 Gaisa filtra vāks 6 Gaisa filtra vāka fiksācijas skavas 7 akseleratora sviru 8 Drošības bloķēšanas taustiņš 9 Aizmugurējais roktura loks 10 Pārslēdzējs motora izslēgšanai, auto- mātiski atlokās 11 Degvielas tvertne 12 Gaisa vārsta grozāmā poga (aukstajai iedarbināšanai) 13 Startera rokturis 14 Eļļas tvertne 15 Zāģa ķēdes vadsliedes aizsargpār- segs 16 Izvirzījums atdurei pret koku 17 Vadsliedes stiprināšanas uzgriežņi 18 Ķēdes spriegotāja regulēšanas skrūve 19 Vadsliedes stiprinājums 20 Uzsūknēšanas pogas lode 21 Lietošanas instrukcija

Katru dienu pirms katras lietošanas reizes un pēc katras nokrišanas reizes vai starpgadīju- ma pārbaudiet ierīci, piem., vai sitiens vai trieciens nav radījis bojājumus un vai ierīce ir darba stāvoklī.

Pievērsiet degvielas sistēmas hermētisku- mam un drošības ierīču darbību. Nekādā ga- dījumā neturpiniet lietot ierīces, kas nav dro- šas. Šaubu gadījumā sazinieties ar tirgotāju.

Lietojot ierīces, izmantojiet dzirdes aizsarglī- dzekļus - īpaši katru dienu strādājot ilgāk ne- kā 2,5 stundas. Ierīces ekspluatācijas laikā rodas skaļš troksnis, kas operatoram var ra- dīt dzirdes orgānu bojājumus.

Valkājiet cimdus aizsardzībai pret vibrāciju un regulāri atpūtieties, lai novērstu Reino sindro- ma rašanos. Ilgāka ierīces lietošana var radīt vibrācijas radītus roku apasiņošanas traucē- jumus. Precīzu lietošanas ilgumu nav iespē- jams noteikt. Tas ir atkarīgs no dažādiem fak- toriem. Pastāvīgi lietojot ierīci, uzmaniet sa- vas rokas un pirkstus. Sazinieties ar ārstu, ja rodas simptomi, piem., zūd sajūtas, rodas sā- pes, nieze, samazinās ķermeņa spēks vai iz- mainās ādas krāsa vai āda.

Nekad nelietojiet ierīci slēgtās telpās un izslē- dziet to, ja ierīces lietošanas laikā jums var kļūt slikti, rasties reibonis vai nespēks. Neka- vējoties lūdziet ārsta palīdzību. Ierīces dzinē- ja darbības laikā veidojas indīgas dūmgāzes. Šīs gāzes var būt bez smaržas un neredza- mas.

Neizmantojiet ierīci atklātu liesmu vai karstu- ma avotu tuvumā. Benzīna un smēreļļas tvai- ki ir ļoti viegli uzliesmojošas vielas.

Ja, strādājot ar ierīci veidojas putekļi, dūma- ka vai dūmi, lietojiet respiratoru. Tie var būt bīstami veselībai.

3.1 Drošības norādījumi darbam ar ķēdes

Kamēr zāģis strādā, tā ķēdes tuvumā ne- drīkst atrasties ķermeņa daļas. Pirms zāģa iedarbināšanas pārliecinieties, ka zāģa ķē- dei nekas nepieskaras. Strādājot ar ķēdes zāģi, viens neuzmanības mirklis var izraisīt apģērba vai ķermeņa daļu ieķeršanu zāģa ķēdē.

Ķēdes zāģis vienmēr jātur ar labo roku pie aizmugurējā roktura un ar kreiso roku pie priekšējā roktura. Ķēdes zāģa turēšana pre- tējā darba pozīcijā palielina traumu risku un nedrīkst tikt izmantota.

Izmantojiet aizsargbrilles un dzirdes aiz- sarglīdzekļus. Tiek ieteikts lietot arī drošī- bas aprīkojumu galvai, rokām, kājām un pēdām. Piemērots aizsargapģērbs samazina traumu risku, kuru rada izmestās skaidas un nejauša pieskaršanās zāģa ķēdei.

Nestrādājiet ar ķēdes zāģi atrodoties ko- kā. Rīkojoties ar ierīci kokā, pastāv risks gūt traumas.

Vienmēr pievērsiet uzmanību stabilai pozī- cijai un izmantojiet ķēdes zāģi tikai tad, ja stāvat uz cietas, stingras un līdzenas ze-LV 444 6436 | 6442 Drošības norādījumi mes. Nestabila augsne vai nestabilas stāvē- šanas virsmas, piemēram, kāpnes, var izrai- sīt līdzsvara zaudēšanu vai kontroles zaudē- šanu pār zāģa darbību.

Zāģējot zaru, kas ir saliekts un nosprie- gots, ņemiet vērā, ka tas var atlēkt atpa- kaļ. Ja spriegums koka šķiedrās tiek atbrī- vots, nospriegotais zars var iesist lietotājam un/vai izraut zāģi no rokām.

Īpaša uzmanība nepieciešama, zāģējot pa- mežu un jaunus kokus. Tievais materiāls var ieķerties zāģa ķēdē un iesist lietotājam vai izraisīt līdzsvara zaudēšanu.

Izslēgtā stāvoklī turiet ķēdes zāģi aiz priekšējā roktura, pagriežot zāģa ķēdi prom no sava ķermeņa. Ķēdes zāģu trans- portēšanas vai glabāšanas laikā tiem jāuz- velk aizsargapvalks. Rūpīga apiešanās ar ķēdes zāģi samazina nejaušas saskares ie- spēju ar zāģa ķēdi tās darbības laikā.

Ievērojiet eļļošanas, ķēdes nospriegoša- nas un piederumu maiņas norādes. Nepa- reizi nospriegota vai ieeļļota ķēde var tikt pār- rauta vai palielināt atsitiena risku.

Zāģējiet tikai koku. Neizmantojiet zāģi dar- biem, kuriem tas nav paredzēts. Piemē- ram: neizmantojiet ķēdes zāģi plastmasas, mūra vai celtniecības materiālu zāģēšanai, ja tie nav no koka. Ķēdes zāģa izmantošana darbiem, kuriem tas nav paredzēts, var radīt bīstamas situācijas.

3.2 Atsitiena cēloņi un novēršana

Atsitiens var rasties, ja vadotnes gals saskaras ar priekšmetu vai koks izliecas un zāģa ķēde tiek ie- spiesta griezumā. Dažos gadījumos sliedes gala saskare ar kādu priekšmetu var izraisīt negaidītu, atpakaļvirzienā vērstu atsitienu, kura laikā sliede tiek pasista uz augšu operatora virzienā. Zāģa ķēdes iestrēgšana pie sliedes augšējās šķautnes var izraisīt vadotnes strauju atsitienu lietotāja virzienā. jebkura no šīm reakcijām var izraisīt kontroles pār zāģi zaudēšanu un radīt smagas traumas. Nepaļaujieties tikai uz ķēdes zāģī iebūvētajām drošības ierīcēm. Kā zāģa lietotājam, jums jāpie- mēro dažādi līdzekļi, lai nodrošinātu darbu bez negadījumiem un traumām. Atsitiens ir instrumenta nepareizas vai neprasmī- gas lietošanas sekas. To var novērst, piemērojot tālāk minētos piesardzības pasākumus:

Turiet zāģi cieši ar abām rokām tā, lai īk- šķis un pirkti aptvertu zāģa rokturi. Novie- tojiet savu ķermeni un rokas tādā pozīcijā, lai varētu pretoties atsitiena radītajam spēkam. Ja tiek pielietoti piemēroti paņēmie- ni, operators var kontrolēt atsitiena radīto spēku. Nekādā gadījumā neizlaidiet zāģi no rokām.

Izvairieties no nepareizas ķermeņa pozīci- jas un nezāģējiet augstāk par plecu līme- ni. Tādējādi jūs izvairīsieties no nejaušas sa- skares ar vadotnes galu un iegūsiet labāku kontroli pār zāģi neprognozējamās situācijās.

Vienmēr izmantojiet ražotāja norādītās re- zerves vadotnes un zāģa ķēdes. Neparei- zas rezerves vadotnes un ķēdes var izraisīt ķēdes pārtrūkšanu un/vai atsitienu.

Ievērojiet ražotāja norādījumus attiecībā uz zāģa ķēdes asināšanu un apkopi. Pārāk zems iegriešanas dziļuma ierobežotājs var palielināt atsitiena risku.

3.3 Darba drošības norādījumi

Ņemiet vērā specifiskos valstī spēkā esošos drošības noteikumus, piemēram, arodbiedrī- bu, sociālās apdrošināšanas, darba aizsar- dzības iestāžu.

Strādājiet ar ierīci tikai pietiekamā dienas gaismā vai mākslīgajā apgaismojumā.

Nodrošiniet, lai darba zonā nebūtu lieku priekšmetu (piemēram, zāģējamo materiālu daļas) - paklupšanas risks.

Iekārtas lietotājs ir atbildīgs par nelaimes ga- dījumiem, kuriem tiek pakļautas citas perso- nas un to īpašums.

Ierīci nedrīkst lietot jaunieši, kuriem nav 16 gadu, vai personas, kas nezina lietošanas instrukciju.

Gadījumā, ja ķēdes zāģi lietojat pirmo reizi, rīkojieties, kā norādīts turpmāk tekstā: Lū- dziet pārdevējam vai citam profesionālim pa- skaidrot, kā strādāt ar ķēdes zāģi vai arī ap- meklējiet apmācības.

Tie, kas strādā ar ķēdes zāģi, nedrīkst būt noguruši, viņiem jābūt veseliem un mun- driem. Tiem, kas veselības apsvērumu dēļ nedrīkst piepūlēties, jāpajautā savam ārstam, vai viņi var strādāt ar ķēdes zāģi.2500096_b 445 Drošības norādījumi

Veiciet pasākumus, lai pasargātos no vib- rāciju slodzes. Faktiskās vibrācijas vērtības tehniskajos datos var atšķirties no norādītām vērtībām atkarībā no instrumenta lietojuma. Ņemiet vērā visu darba procesu, tostarp brī- žus, kad instruments strādā tukšgaitā vai ir izslēgts. Šie pasākumi, citu starpā ietver arī instrumenta un tā sastāvdaļu regulāro apkopi un kopšanu, roku siltuma saglabāšanu, regu- lārus pārtraukumus, kā arī labu darba proce- su plānošanu.

Nosakiet maksimālo darba laiku un darba pārtraukumus atkarībā no vibrācijas vērtī- bām.

Ņemiet vērā valstī spēkā esošos noteikumus dar- ba laikam ar ķēdes zāģiem. Darba laiku ar ķēdes zāģiem var ierobežot nacionāli vai vietēji noteiku- mi.

3.3.3 Darbs ar ķēdes zāģi

BRĪDINĀJUMS! Smagu traumu risks. Izmantojot ķēdes zāģi, kam nav pilnībā pabeigta montāža, iespējams gūt sma- gas traumas.

Izmantojiet ķēdes zāģi tikai pēc tam, kad ir pilnībā pabeigta tā montāža.

Pirms katras lietošanas reizes vei- ciet vizuālu pārbaudi, lai pārbaudītu, vai ķēdes zāģis ir pilnībā samontēts, vai tam nav bojātu vai nodilušu deta- ļu. Drošības un aizsargaprīkojumam nedrīkst būt veiktas nekādas modifi- kācijas.

Nestrādājiet viens pats.

Tā kā ir iespējami nelaimes gadījumi, vien- mēr ir jābūt līdzi pirmās palīdzības aptieciņai.

Izvairieties no saskaršanas ar metāliskiem priekšmetiem, kas atrodas zemē vai ir elek- triski saistīti ar to.

Individuālais aizsargaprīkojums ir uzskaitīts turpmāk tekstā.

Dzirdes aizsarglīdzekļi (piem., dzirdes aizsargaustiņas) jo īpaši ieteicams lietot, ja darba laiks dienas laikā pārsniedz 2,5stundas.

Aizsargbikses ar aizsardzību pret iezāģē- šanu

Aizsargapavi ar neslīdošu zoli, tērauda kapi un tērauda ieliktni.

Nepaceliet ķēdes zāģi virs plecu līmeņa, jo šādi droša lietošana vairs nav iespējama.

Mainot darba vietu, izslēdziet motoru un uz- velciet ķēdes aizsargu.

Nelietojot instrumentu, izslēdziet benzīna mo- toru un uzstādiet ķēdes aizsargu.

Ķēdes zāģi lieciet tikai, kad tas ir izslēgts.

Ķēdes zāģis nav paredzēts koku pacelšanai vai pārvietošanai.

Stumbrus, kuri ir resnāki nekā aizsarga ga- rums, drīkst zāģēt tikai profesionāļi.

Sāciet zāģēšanu tikai ar strādājošu zāģa ķē- di, nekad neieslēdziet ķēdes zāģi ar pielieka- mo zāģa ķēdi.

Raugieties, lai zāģa ķēdes eļļa nenokļūtu augsnē.

Nezāģējiet lietus, sniega vai vētras laikā.

Nekādā gadījumā neizslēdziet drošības ierī- ces un aizsargierīces.

3.3.4 Vibrācijas noslodze

BRĪDINĀJUMS! Vibrācijas risks Faktiskais vibrāciju emisijas rādītājs ierī- ces ekspluatācijas laikā var atšķirties no ražotāja norādītās vērtības. Pirms lieto- šanas un lietošanas laikā ievērojiet turp- māk uzskaitītos ietekmējošos faktorus.

Vai ierīce tiek izmantota atbilstoši lietošanas nolūkam?

Vai apstrādājamais materiāls tiek nogriezts vai apstrādāts pareizi?

Vai ierīce ir labā darba stāvoklī?

Vai griešanas aprīkojums ir pareizi uzasināts un ir uzstādīts pareizs griešanas darbarīks?

Vai ir uzstādīti rokturi un, ja tas ir ne- pieciešams, ir uzstādīti vibrācijas slāpējoši rokturi, kā arī, vai tie ir kār- tīgi piestiprināti pie ierīces?

Darbiniet ierīci tikai ar nepieciešamo iekšde- dzes motora apgriezienu skaitu, kas nepie- ciešams attiecīgā darba veikšanai. Izvairie- ties no ierīces darbināšanas ar maksimāla- jiem apgriezieniem, lai samazinātu troksni un vibrāciju.LV 446 6436 | 6442 Drošības norādījumi

Nepareizas ekspluatācijas un apkopes dēļ var palielināties ierīces radītais troksnis un vibrācijas. Tas rada kaitējumu veselībai. Šā- dā situācijā nekavējoties izslēdziet ierīci un veiciet tās remontu pilnvarotā servisa centrā.

Vibrāciju radītais slodzes līmenis ir atkarīgs no veicamā darba vai ierīces izmantošanas veida. Novērtējiet šo līmeni un paredziet pie- tiekami ilgus darba pārtraukumus. Šādi rīko- joties, ievērojami samazināsiet vibrācijas slo- dzi kopumā visā darba laikā.

Pārāk ilgi lietojot ierīci, tā izraisīs operatora ķermeņa vibrācijas, kas var būt iemesls asins cirkulācijas problēmām (pazīme— „pirksti kļūst balti”). Lai mazinātu šo risku, uzvelciet cimdus un nodrošiniet, lai rokas būtu siltas. Ja konstatējat pazīmi „balti pirksti”, nekavējo- ties konsultējieties pie ārsta. Šī pazīme ie- tver: Jūtīguma samazināšanās, tirpšana, nie- ze, sāpes, spēka zudums, ādas krāsas vai stāvokļa izmaiņas. Parasti šie simptomi ietek- mē pirkstus, rokas vai pulsu. Zemā tempera- tūrā (mazākā nekā 10°C) šie riski samazi- nās.

Darba dienas laikā centieties ievērot garākus darba pārtraukumus, lai jūsu ķermenis varētu atgūties no trokšņa un vibrācijām. Plānojiet savu darbu tā, lai, strādājot ar ierīcēm, kam ir augsts vibrāciju līmenis, darba laiks būtu sa- dalīts uz vairākām dienām.

Ja darba laikā, turot ierīci rokās, sajūtat dis- komfortu vai notiek ādas krāsas izmaiņas, nekavējoties pārtrauciet darbu. Izmantojiet pietiekami ilgus darba pārtraukumus. Nepār- traucot darbu pietiekami ilgi, var iestāties ro- ku-plaukstu vibrācijas sindroms.

Samaziniet vibrācijas iedarbības risku līdz minimumam. Veiciet ierīces kopšanu atbilsto- ši norādījumiem lietošanas instrukcijā.

Ja ierīci nākas izmantot bieži, sazinieties ar vietējo izplatītāju, lai iegādātos pretvibrācijas piederumus (piem., rokturus).

Plānojot darbu, novērtējiet, kā var samazināt vibrācijas ietekmi.

3.3.5 Trokšņa piesārņojums

Ir noteikts trokšņa līmenis, no kura, darbojoties šai ierīcei, nevar izvairīties. Paredziet trokšņainu darbu, kad to atļauts veikt un saplānotā laikā. Ja nepieciešams, atpūtieties un, cik vien iespējams, ierobežojiet strādāšanas ilgumu. Individuālajai aizsardzībai un blakusesošajiem cilvēkiem aiz- sardzībai ir jālieto piemēroti dzirdes aizsardzības līdzekļi.

3.3.6 Rīcība ar benzīnu un eļļu

BĪSTAMI! Sprādzienbīstamība un ugunsgrēka risks Izplūstot benzīna/gaisa maisījumam, vei- dojas sprādzienbīstama vide. Degšana, sprādziens un ugunsgrēks nepareizas rī- cības gadījumā ar degvielu var radīt smagas vai pat nāvējošas traumas.

Strādājot ar benzīnu, nesmēķējiet.

Rīkojieties ar benzīnu tikai ārpus tel- pām un nekad slēgtās telpās.

Noteikti ievērojiet turpmāk dotos rīcī- bas noteikumus.

Transportējiet un glabājiet benzīnu un eļļu ti- kai tam paredzētās tvertnēs. Pārliecinieties, ka bērniem nav piekļuves benzīnam un eļļai.

Lai novērstu zemes piesārņojumu (vides aiz- sardzība), nodrošiniet, ka uzpildes laikā ze- mē nenokļūtu benzīns un eļļa. Uzpildei iz- mantojiet piltuvi.

Nekad neuzpildiet ierīci slēgtās telpās. Uz grīdas var sakrāties benzīna tvaiku un šādi iespējama aizdegšanās vai pat sprādziens.

Nekavējoties notīriet izlijušu benzīnu no ierī- ces un zemes. Pirms audumu, ar kuriem vei- cāt benzīna tīrīšanu, utilizēšanas izžāvējiet tos labi vēdināmās telpās. Pretējā gadījumā tas var izraisīt arī pēkšņu pašaizdegšanos.

Benzīnam izlīstot, veidojas benzīna tvaiki. Nedarbiniet ierīci tajā pašā vietā, bet gan vis- maz 3m no tās.

Izvairieties no ādas saskares ar minerāleļļas izstrādājumiem. Neieelpojiet izplūstošos ben- zīna tvaikus. Uzpildes laikā vienmēr lietojiet aizsargcimdus. Regulāri mainiet un mazgājiet aizsargapģērbu.

Nodrošiniet, lai jūsu apģērbs nenonāktu sa- skarē ar benzīnu. Benzīnam nokļūstot uz ap- ģērba, nekavējoties nomainiet apģērbu.

3.3.7 Cilvēku, dzīvnieku un īpašuma drošība

Izmantojiet ierīci tikai tādiem darbiem, kam tā ir paredzēta. Noteikumiem neatbilstošas lie- tošanas rezultātā var gūt traumas, kā arī ras- ties materiālie zaudējumi.

Ieslēdziet ierīci tikai tad, ja darba zonā neat- rodas cilvēki un dzīvnieki.2500096_b 447 Montāža

Ievērojiet drošu attālumu no cilvēkiem un dzīvniekiem un gadījumā, ja tuvojas cilvēki vai dzīvnieki, ierīci izslēdziet.

Raugieties, lai motora izplūdes gāzes neplūs- tu uz cilvēkiem un dzīvniekiem, kā arī uz uz- liesmojošiem materiāliem un priekšmetiem.

Nekādā gadījumā, darbojoties motoram, ne- sniedzieties iesūkšanas un ventilācijas atve- rēs. Uz rotējošajām detaļām var gūt traumas.

Ja ierīce nav nepieciešama, vienmēr to izslē- dziet, piem., pārvietojoties uz citu darba zo- nu, veicot ierīces apkopi un kopšanu, iepildot benzīna-eļļas maisījumu.

Gadījumā, ja notiek nelaimes gadījums, ne- kavējoties izslēdziet ierīci, lai novērstu vēl ci- tu traumu gūšanas un īpašuma bojājumu ris- ku.

Nekad nelietojiet ierīci ar nolietotām vai bojā- tām detaļām. Nodilušas vai bojātas detaļas var būt nopietnu traumu gūšanas iemesls.

Glabājiet ierīci bērniem nepieejamā vietā. 4 MONTĀŽA BĪSTAMI! Apdraudējums dzīvībai un smagu traumu gūšanas risks. Briesmas dzīvībai un risks gūt smagas traumas, ko rada ieslēgts motors.

Jebkāda veida darbi jāveic pie iz- slēgta motora. UZMANĪBU! Pastāv ierīces bojājumu risks! Pastāv ierīces bojājumu risks, ko rada nepareiza montāža.

Izsaiņošana un montēšana ir jāveic uz līdzenas un stabilas virsmas.

Jānodrošina pietiekama vieta iekār- tas un iepakojuma pārvietošanai, kā arī jānodrošina piemēroti instrumen- ti. UZMANĪBU! Vides kaitējuma risks Pastāv vides kaitējuma risks, ko rada nepareiza utilizācija.

Iepakojuma utilizēšana jāveic saska- ņā ar vietējiem normatīviem. ESIET PIESARDZĪGI! Ievainojumu risks! Asas un rotējošas ierīces daļas var radīt traumas.

Veicot sliedes un ķēdes montāžu, vienmēr velciet izturīgus darba cim- dus.

Sliedes un ķēdes montēšanas laikā strādājiet ļoti uzmanīgi, lai nekaitētu iekārtas drošībai un efektivitātei; šaubu gadījumā vērsieties pie izpla- tītāja.

Iekārta tiek piegādāta ar demontētu slie- di un ķēdi, kā arī ar tukšu maisījuma un eļļas tvertni. Pirms montāžas pārliecinieties, vai nav aktivizēta ķēdes bremze. Ķēdes bremze atbloķēta, pavelkot rokas aizsargu (01/3) roktura loka (01/4) virzienā.

1. Ar komplektā iekļauto kombinēto atslēgu at-

skrūvējiet seššķautņu uzgriežņus (02/1) un demontējiet (02/a) ķēdes rata aizsargu (02/2).

2. Noņemiet plastmasas starpliku (02/3); šī star-

plika kalpo tikai iekārtas transportēšanai un vairāk nav vajadzīga.

3. Ievietojiet (03/a) vadsliedes rievu (03/1) tap-

skrūvēs (03/2). Bīdiet (03/b) vadsliedi iekār- tas korpusa virzienā.

4. Aplieciet (04/3) zāģa ķēdi (04/1) ap ķēdes ra-

tu (04/2) un vadsliedes rievā - to darot, ņe- miet vērā griešanās virzienu. Uzstādiet (05/a) zāģa ķēdi ap vadsliedes zvaigznīti.

5. Atkārtoti uzmontējiet ķēdes rata aizsargu

(06/1), tikai viegli pievelciet seššķautņu uz- griežņus (06/2).

6. Bīdiet vadsliedi virzienā prom no iekārtas kor-

pusa, līdz zāģa ķēde ir viegli nospriegota.

7. Tagad pievelciet abus seššķautņu uzgriežņus

(06/2) tā, lai zāģa ķēdi vēl būtu iespējams no- spriegot.

8. Grieziet ķēdes spriegotāja regulēšanas skrūvi

(06/3) tik tālu, līdz zāģa ķēde ir pareizi no- spriegota (skatīt Nodaļa 5.4 "Ķēdes spriego- juma pārbaude (06, 08)", lappuse449).

9. Pievelciet seššķautņu uzgriežņus (06/2).LV

448 6436 | 6442 Ekspluatācijas sākšana

UZMANĪBU! Pastāv ierīces bojājumu risks! Benzīna lietošana bez eļļas sabojās mo- toru un izraisīs garantijas anulēšanu.

Izmantojiet tikai augstvērtīgu benzī- nu un eļļu, lai ilgtermiņā nodrošinātu vislabāko mehānisko detaļu veikt- spēju un darba stāvokli.

Benzīnam bez svina ir tendence veidot nogulsnes tvertnē, ja tas tiek uzglabāts ilgāk par 2 mēnešiem. Vienmēr izmanto- jiet tikai svaigu benzīnu! Šī iekārta ir aprīkota ar divtaktu motoru, kas tiek darbināts ar benzīna un eļļas maisījumu. Piemērota eļļa Izmantojiet tikai augstas kvalitātes sintētiskas div- taktu motoreļļas. Pie jūsu izplatītāja varat iegādā- ties īpaši šādiem motoriem izstrādātu eļļu, kas garantēs augstu veiktspēju. Piemērots benzīns Izmantojiet bezsvina benzīnu, kura minimālais oktānskaitlis ir 90 RON.

5.1.1 Degvielas samaisīšana

BĪSTAMI! Eksplozijas vai aizdegšanās risks Benzīns un maisījums ir viegli uzliesmo- jošas vielas!

Uzglabājiet benzīnu un maisījumu ti- kai īpaši degvielai paredzētās tver- tnēs un drošā vietā, kur neatrodas siltuma avoti un atklāta liesma.

Nekādā gadījumā neuzglabājiet tvertnes bērniem pieejamā vietā.

Nesmēķējiet maisījuma sagatavoša- nas laikā un centieties neieelpot benzīna tvaikus. UZMANĪBU! Motora bojājumu risks Darbinot motoru tikai ar benzīnu, radī- sies tā bojājumi, un rezultātā to nevarēs saremontēt. Šādā situācijā būs zaudētas tiesības iesniegt garantijas prasības ra- žotājam.

Darbiniet motoru tikai ar benzīna-eļ- ļas maisījumu ar noteiktu sajaukša- nas attiecību.

Maisījums ir pakļauts nepārtrauktam no- vecošanas procesam. Nesagatavojiet pārāk lielu daudzumu, lai izvairītos no nogulsnēm.

Regulāri iztīriet benzīna un maisījuma tvertnes, lai atbrīvotos no iespējamām nogulsnēm. Nepietiekama maisījuma gadījumā palielinās priekšlaicīgas virzuļu berzes risks pārāk liesa maisījuma dēļ. Neievērojot šīs rokasgrāmatas instrukcijas par degvielas maisījumu u.t.t., tiek zaudēt garantija. Turpmāk tekstā esošajā tabulā ir dota maisījuma attiecība ar piemēru. Maisījuma attiecība Benzīns Eļļa 50:1 (50 daļu degvie- las un 1 daļa eļļas) 5 litri 100 ml

1. ielejiet traukā apmēram pusi no norādītā ben-

2. pievienojiet visu eļļu, kā norādīts tabulā;

5.2 Ķēdes eļļošanas līdzeklis

UZMANĪBU! Pastāv ierīces bojājumu risks! Izmantojot ķēdes eļļošanai atkritumeļļu, metālisko detaļu berze izraisīs pārmērī- gu sliedes un zāģa ķēdes nodilumu. Jā- ņem arī vērā, ka šādā gadījumā nebūs spēkā ražotāja garantija.

Nekādā gadījumā neizmantojiet at- kritumeļļu, izmantojiet vienīgi tādu ķēžu eļļu, kas bioloģiski noārdās.2500096_b 449 Ekspluatācijas sākšana UZMANĪBU! Vides kaitējuma risks Izmantojot minerāleļļu ķēdes eļļošanai, tā rada būtisku kaitējumu videi.

Nekādā gadījumā neizmantojiet mi- nerāleļļu, izmantojiet vienīgi tādu ķē- žu eļļu, kas bioloģiski noārdās. Nedrīkst izmantot piesārņotu eļļu, lai izvairītos no tvertnes filtru piesārņošanas un neatgriezeniskas eļļas sūkņa sabojāšanas. Augstvērtīgas eļļas lietošana ir ļoti būtiska, lai no- drošinātu griešanas mehānismu efektīvu eļļoša- nu; lietota vai mazvērtīga eļļa negatīvi ietekmē eļ- ļošanu un samazina zāģa ķēdes un vadsliedes darbmūžu. Ieteicams eļļas tvertni piepildīt pilnībā katrā deg- vielas papildināšanas reizē (izmantojot piltuvi). Eļļas tvertnes kapacitāte ir izkārtota tā, lai degvie- la beidzas pirms eļļas, tādējādi iekārta nekad ne- tiek darbināta bez eļļošanas līdzekļa.

5.3 Ekspluatācijas līdzekļu uzpilde (07)

BĪSTAMI! Sprādzienbīstamība un ugunsgrēka risks Izplūstot benzīna/gaisa maisījumam, vei- dojas sprādzienbīstama vide. Degšana, sprādziens un ugunsgrēks nepareizas rī- cības gadījumā ar degvielu var radīt smagas vai pat nāvējošas traumas.

Strādājot ar benzīnu, nesmēķējiet.

Rīkojieties ar benzīnu tikai ārpus tel- pām un nekad slēgtās telpās.

Noteikti ievērojiet turpmāk dotos rīcī- bas noteikumus. Uzpildiet degvielu

1. Izslēdziet motoru un uzstādiet uz zāģa ķēdes

2. Rūpīgi notīriet tvertnes vāciņu(07/1) un zonu

ap to, lai tvertnē neiekļūtu netīrumi.

3. Uzmanīgi atskrūvējiet tvertnes vāciņu (07/1),

jo tvertnē var būt izveidojies spiediens.

4. Iepildiet degvielu, izmantojot piltuvi.

5. Uzstādiet uz tvertnes vāciņu un pievelciet to.

6. Notīriet no zemes un ierīces izlieto degvielu.

7. Iedarbiniet ierīci tikai tad, kad degvielas tvaiki

ir pilnībā izgarojuši. Zāģa ķēdes eļļas iepildīšana

1. Izslēdziet motoru un uzstādiet uz zāģa ķēdes

2. Rūpīgi notīriet eļļas tvertnes vāciņu(07/2) un

zonu ap to, lai tvertnē neiekļūtu netīrumi.

3. Atskrūvējiet eļļas tvertnes vāku (07/2).

4. Iepildiet zāģa ķēdes eļļu, izmantojot piltuvi.

5. Uzstādiet uz eļļas tvertnes vāciņu un pievel-

6. Notīriet no zemes un ierīces izlieto zāģa ķē-

5.4 Ķēdes spriegojuma pārbaude (06, 08)

BĪSTAMI! Apdraudējums dzīvībai un smagu traumu gūšanas risks. Briesmas dzīvībai un risks gūt smagas traumas, ko rada ieslēgts motors.

Jebkāda veida darbi jāveic pie iz- slēgta motora. Spriegums ir pareizs, kad vilkšanas elementi, zā- ģa ķēdi paceļot vadsliedes vidū, neizlec no vadot- nes (08/1), bet zāģa ķēdi vēl ir iespējams pa- griezt. Zāģa ķēdes spriegošana

1. Ar komplektā iekļauto kombinēto atslēgu at-

skrūvējiet ķēdes rada aizsarga (06/1) seš- šķautņu uzgriežņus (06/2).

2. Grieziet ķēdes spriegotāja regulēšanas skrūvi

(06/3) tik tālu, līdz zāģa ķēde ir pareizi no- spriegota.

3. Pievelciet seššķautņu uzgriežņus (06/2).LV

450 6436 | 6442 Lietošana

5.5 Ķēdes bremzes pārbaude (09)

BRĪDINĀJUMS! Briesmas dzīvībai un risks gūt sma- gas traumas, ko rada bojāta ķēdes bremze Ja ķēdes bremze nedarbojas, iespē- jams, piemēram, atsitiena (Kickback) ga- dījumā rotējoša zāģa ķēde lietotājam var radīt ļoti smagas vai pat nāvējošas trau- mas.

Katru reizi uzsākot darbu, pārbau- diet ķēdes bremzi.

Nekādā gadījumā neieslēdziet ķē- des zāģi, ja ķēdes bremze ir bojāta. Šajā gadījumā lūdziet ķēdes zāģi pārbaudīt klientu apkalpošanas die- nesta darbnīcā. Ierīce ir aprīkota ar drošības bremžu sistēmu (ķē- des bremzi). Ķēdes bremze ir mehānisms, kas ir radīts, lai ne- kavējoties apturētu zāģa ķēdes kustību atsitiena gadījumā. Parasti ķēdes bremze automātiski akti- vizējas masas inerces rezultātā. Kontroles nolūkos šo bremzi iespējams ieslēgt arī manuāli.

2. Aktivizējiet drošības bloķēšanas taustiņu

(01/8) un gāzes sviru (01//7), lai izkustinātu ķēdi, tad ar rokas aizmuguri pastumiet rokas aizsargu (09/1) uz priekšu (09/a). Šajā gadī- jumā zāģa ķēdei ir nekavējoties jāapstājas.

3. Ja zāģa ķēde apstājas, nekavējoties atlaidiet

drošības bloķēšanas taustiņu un gāzes sviru.

Ņemiet vērā attiecīgajā valstī spēkā esošos noteikumus, kas attiecināmi uz darbināšanas laiku.

Kamēr motors darbojas, rokturus nedrīkst at- laist.

Nelietojiet ķēdes zāģi:

atrodoties alkohola, zāļu un narkotiku ie- tekmē.

6.1 Motora ieslēgšana/izslēgšana

BRĪDINĀJUMS! Eksplozijas vai aizdegšanās risks Noplūstot benzīna/benzīna-gāzu maisī- jumam, veidojas eksplozīva vide. Nepa- reizi rīkojoties ar degvielu, var notikt pēkšņa aizdegšanās, eksplozija un izcel- ties ugunsgrēks, kura rezultātā var gūt smagas un pat nāvējošas traumas.

6.1.1 Motora iedarbināšana (10, 11)

ESIET PIESARDZĪGI! Traumu gūšanas risks, ko rada iedar- bināšanas aukla Ātri pavelkot atpakaļ iedarbināšanas auklu, roka pārāk ātri pie vilkta motora virzienā. Šī procesa laikā iespējama sa- spiešana un sastiepumi.

Nekādā gadījumā neaptiniet iedarbi- nāšanas auklu ap roku. UZMANĪBU! Pastāv ierīces bojājumu risks! Izvelkot iedarbināšanas auklu pārāk tālu, iespējami bojājumi.

Pilnībā neizvelciet auklu un neļaujiet tai saskarties ar auklas vadotnes at- veres malu, kā arī atlaižot rokturi, pievērsiet uzmanību, lai aukla nesa- pītos. UZMANĪBU! Pastāv ierīces bojājumu risks! Lietojot motoru ar augstu apgriezienu skaitu un nospiestu ķēdes bremzi, sa- jūgs var pārkarst.

Nestrādājiet ar augstu motora ap- griezienu skaitu un nospiestu ķēdes bremzi. Aukstā iedarbināšana Aukstā iedarbināšana ir motora iedarbināšana, ja tas ir bijis izslēgts vismaz 5 minūtes vai arī pēc degvielas uzpildes.

1. Novietojiet ierīci uz līdzenas virsmas, turiet to

aiz priekšējā roktura loka un spiediet ierīci uz2500096_b 451 Lietošana zemes. Nepieciešamības gadījumā ar labās kājas purngalu uzkāpiet uz aizmugurējā rok- tura loka.

3. Noņemiet zāģa ķēdes aizsargapvalku.

5. Pagrieziet gaisa vārsta grozāmo pogu (11/1)

pulksteņa rādītāju virzienā.

6. Ar brīvo roku velciet startera rokturi (11/2) uz

augšu (11/a), līdz sajūtat pretestību.

7. Neatlaidiet startera rokturi, vairākas reizes

spēcīgi pavelciet, līdz motors pirmo reizi sāk darboties. Pēc tam pagrieziet gaisa vārsta grozāmo pogu (11/1) pretēji pulksteņa rādītā- ju virzienam.

8. Vairākas reizes spēcīgi pavelciet startera rok-

turi (11/2), līdz motors atkārtoti sāk darboties.

9. Tiklīdz motors sāk darboties, nedaudz no-

spiediet drošības bloķēšanas taustiņu (11/3) un gāzes sviru (11/4). Šādi karburatora dro- seļvārsts tiek atbloķēts no fiksācijas stāvokļa.

sargu atpakaļ. Karstā iedarbināšana Ja motors ir bijis izslēgts tikai īsu brīdi, iedarbinā- šanas procesu varat veikt tikai nospiežot uzsūk- nēšanas pogas lodi, bet negriežot gaisa vārsta grozāmā pogu.

6.1.2 Motora izslēgšana (12)

1. Atlaidiet drošības bloķēšanas taustiņu (12/1)

un pēc tam gāzes sviru (12/2).

3. Nospiediet (12/a) pārslēdzēju (12/3) pozīcijā

BRĪDINĀJUMS! Traumu gūšanas risks, ko rada iegrie- šana Uz asajiem zāģa ķēdes zobiem var gūt grieztas brūces.

Lietojiet aizsargcimdus. BRĪDINĀJUMS! Ugunsgrēka draudi Karstā iekārta var aizdedzināt zāģēša- nas atlikumus (piem., zāģu skaidas, zaru atlikumus vai lapas).

Pirms iekārtas atstāšanas iekštelpā pagaidiet, līdz motors ir atdzisis.

Lai samazinātu ugunsgrēka risku, ie- kārta jāatbrīvo no zāģa skaidām, za- ru atliekām, lapām vai taukvielām.

Konteinerus ar zāģēšanas atliekām nedrīkst uzglabāt vienā un tajā pašā telpā.

1. Izslēdziet motoru (skatīt Nodaļa 6.1.2 "Moto-

ra izslēgšana (12)", lappuse451).

2. Ļaujiet iekārtai atdzist.

3. Noņemiet jebkādas skaidas vai eļļas atliekas.

4. Ja zāģa ķēde ir ļoti netīra, demontējiet to un

uz dažām stundām iegremdējiet tvertnē ar īpašu tīrīšanas līdzekli. Pēc tam noskalojiet to ar tīru ūdeni un pirms montēšanas ierīcē apsmidziniet ar atbilstošu rūsas aizsardzības aerosolu.

5. Pirms ierīces sakārtošanas uzlieciet uz zāģa

ķēdes aizsargapvalku.

6.3 Pārslēgšana starp normālu/vasaras un

ziemas darbības režīmu(29) Lai zemas apkārtējās vides temperatūras (zem 5°C) laikā novērstu ledus veidošanos pie karbu- ratora, ieplūdes gaisu var iepriekš uzsildīt, izmai- not aizbīdņa bloku ziemas darbības režīmā. Aiz- bīdņa blokam tieši iespējams piekļūt, noņemot gaisa filtra vāku. UZMANĪBU! Motora pārkaršanas risks Strādājot ar ķēdes zāģi temperatūrā, kas ir augstāka nekā 5°C, un aizbīdņa blo- kam atrodoties ziemas darbības režīmā, iespējama motora pārkaršana.

Pirms ekspluatācijas pārbaudiet ap- kārtējās vides temperatūru un - ja nepieciešams - pielāgojiet aizbīdņa bloka stāvokli.

1. Demontējiet gaisa filtra vāku (skatīt Nodaļa

8.1 "Gaisa filtra vāka demontāža/montāža

no rāmja.LV 452 6436 | 6442 Uzvedība darba laikā un darba tehnika

3. Pagrieziet (29/b) aizbīdņa bloku horizontāli:

Virs 5°C, t. i. normāls/vasaras darbības režīms: Normālā/vasaras darbības režī- mā jābūt redzamam saules simbolam (29/2).

Zem 5°C, t. i. ziemas darbības režīms: Ziemas darbības režīmā jābūt redzamam sniega pārslas simbolam (29/3).

4. Pagrieziet (29/c) aizbīdņa bloku vertikāli:

5. Iebīdiet (29/d) aizbīdņa bloku rāmī.

6. Uzmontējiet gaisa filtra vāku (skatīt Nodaļa

8.1 "Gaisa filtra vāka demontāža/montāža

TEHNIKA BĪSTAMI! Ja esat nepietiekami apmācīts, pastāv draudi dzīvībai! Nepietiekama kompetence var novest pie vissmagākajām vai nāvējošām trau- mām!

Koku gāšanu un atzarošanu drīkst veikt tikai apmācītas un pieredzēju- šas personas. BĪSTAMI! Apdraudējums dzīvībai, ko rada ne- kontrolētas iekārtas kustības Rotējoša zāģa ķēde attīsta ļoti lielu spē- ku, kas var radīt pēkšņu, nekontrolētu ķēdes zāģa kustību un pārvietošanos.

Vienmēr turiet ķēdes zāģi ar abām rokām - kreiso roku turiet pie priek- šējā roktura loka un labo roku pie aizmugurējā roktura loka. Neatkarīgi no tā, vai esat kreilis vai strādājat ar labo roku. BĪSTAMI! Atsitiens var pakļaut dzīvību bries- mām! Ar ierīces atsitienu (Kickback) lietotājs var gūt dzīvībai bīstamas traumas.

Obligāti ievērojiet nepieciešamās darbības, lai izvairītos no atsitiena! ESIET PIESARDZĪGI! Apdraudējums veselībai bīstamu vie- lu ieelpošanas gadījumā! Smērvielu tvaiku, izplūdes gāzu un zā- ģēšanas putekļu ieelpošana var radīt ve- selības traucējumus.

Vienmēr lietojiet noteiktos individu- ālos aizsardzības līdzekļus. ESIET PIESARDZĪGI! Traumu gūšanas risks ķēdes zāģa bloķēšanās gadījumā Mēģinot ar ieslēgtu motoru izņemt gadī- jumā nosprūduši griešanas aprīkojumu – t.i. zāģa ķēdi/vadsliedi – iespējams gūt traumas un radīt ierīces bojājumus.

Izslēdziet motoru un atveriet griezu- ma vietu (piemēram, ar gāšanas āķi) vai arī ar otru ķēdes zāģi vai grieša- nas aprīkojumu veiciet atslodzes griezumu. Griezuma vietai atvero- ties, nekavējoties izņemiet nospros- toto griešanas aprīkojumu.

Ievērojiet turpmākajās sadaļās dotās norādes un rīcību, lai novērstu ķē- des zāģa bloķēšanos vai nosprūša- nu.

Profesionālās lauksaimniecības apvienī- bas regulāri piedāvā kursus, lai apmācī- tu darbam ar ķēdes zāģi, kā arī koku gā- šanas kursus.

7.1 Zobainā attura lietošana (13)

1. Ieduriet zobaino atturi (13/1) stumbrā un vei-

ciet zāģa ķēdes lokveida kustību (13/a), lai zāģa ķēde veiktu koka griešanu.

2. Atkārtojiet šo darbību vairākas reizes un šajā

laikā pārvietojiet zobaino atturi (13/b).

7.2 Koku gāšana (14, 15)

BĪSTAMI! Krītošais koks var pakļaut dzīvību briesmām! Ja, gāžot koku, atkāpties nav iespējams, iespējamas vai pat nāvējošas traumas!

Sāciet gāšanas darbus tikai, ja at- kāpšanās ceļā no krītoša koka nav šķēršļu.2500096_b 453 Uzvedība darba laikā un darba tehnika BĪSTAMI! Nekontrolēti krītošs koks var pakļaut dzīvību briesmām! Nekontrolēti krītošs koks var novest pie nopietnām traumām vai nāves!

Lai garantētu kontrolētu koka gāša- nu, starp aizzāģējumu un gāšanas iezāģējumu ir jāatstāj nepabeigts zā- ģējums, kas sastāda vismaz 1/10 no stumbra diametra.

Neveiciet gāšanas darbus vējainā laikā.

Var izmantot tikai koka, plastmasas vai alumīnija ķīļi. Pirms gāšanas darbu uzsākšanas veiciet tālāk minētos pasākumus.

Pārliecinieties, ka bīstamajā zonā neatrodas citas personas, dzīvnieki vai objekti.

Drošības attālums līdz citām darba vietām vai objektiem ir vismaz 2½ no koka garuma.

Pārbaudiet, vai tuvumā neatrodas elektropār- vades līnijas vai citu personu īpašums. Šādā gadījumā brīdiniet īpašnieku vai energoapgā- des uzņēmumu.

Nosakiet koka gāšanas virzienu. Gāšanas virziens ir atkarīgs no:

koka dabīgā slīpuma;

tā, vai zari atrodas tikai vienā pusē;

novietojuma uz līdzenuma vai nogāzes;

asimetriskas augšanas, koka bojāju- miem;

vēja virziena ātruma;

Strādājot uz nogāzes, vienmēr stāviet augs- tāk par koka augšanas vietu.

Pārliecinieties, ka iepriekš izvēlētajā atkāpša- nās ceļā nav nekādu šķēršļu. Atkāpšanās ce- ļam ir jāatrodas apm. 45° leņķī pa diagonāli no gāšanas virziena (14).

Uz stumbra vai tām apkārt nedrīkst būt krū- māji, zari un svešķermeņi (piem., netīrumi, akmeņi, vaļēja miza, naglas, spīles, stieple u.t.t.). Lai nogāztu koku, izveidojiet horizontālu aizzāģē- jumu un nosakiet gāšanas iezāģējumu.

1. Veicot gāšanas iezāģējumu un sagarumoša-

nas iezāģējumus, stabili uzstādiet zobainu at- turi uz gāžamā koka.

2. Pirmo aizzāģējumu (15/c) veiciet horizontāli,

tad pa diagonāli no augšas vismaz 45° leņķī. Tas palīdzēs izvairīties no ķēdes zāģa iespī- lēšanas, veicot otro aizzāģējumu. Aizzāģēju- mam ir jāatrodas pēc iespējas tuvāk zemei gāšanas pusē (15/e). Aizzāģējuma dziļumam ir jābūt aptuveni 1/4 no stumbra diametra.

3. Gāšanas iezāģējumam (15/d) atšķirībā no

aizzāģējuma, ir jābūt precīzi horizontālam. Gāšanas iezāģējumam ir jāatrodas 3–5cm augstumā virs horizontālā aizzāģējuma.

4. Izdariet tik dziļu aizzāģējumu (15/d), lai nepa-

beigtais zāģējums (15/f) starp aizzāģējumu (15/c) un gāšanas iezāģējumu (15/d) sastādī- tu vismaz 1/10 no stumbra diametra. Šis ne- pabeigtais zāģējums neļauj kokam pagriez- ties un nokrist nepareizā virzienā. Gāšanas iezāģējumam (15/d) ieejot nepabeigtajā zā- ģējumā (15/f), kokam ir jāsāk krist. Gāžot koku zāģēšanas darbu laikā:

ja koks gāžas nepareizā virzienā vai no- liecas atpakaļ un iespīlē ķēdes zāģi, pār- trauciet gāšanas iezāģējuma veikšanu. Lai atvērtu zāģējumu un pārvietotu koku vēlamajā gāšanas līnijā, iedzeniet ķīli;

Uzreiz izņemiet ķēdes zāģi no griezuma, izslēdziet un nolieciet.

Atejiet pa atkāpšanās ceļu.

Sargieties no krītošiem zariem.

5. Ja koks turpina stāvēt, koku var nogāzt, tālāk

iedzenot ķīļi gāšanas iezāģējumā.

6. Kad zāģēšana ir pabeigta, nekavējoties izņe-

miet ausu aizsargus un pievērst uzmanību signāliem vai brīdinājumiem.

Veicot šo darbu, ievērojiet šādus punktus:

Atbalstiet ķēdes zāģi pret koka stumbru un pēc kārtas nozāģējiet pieejamos zarus tieši pie koka stumbra (16/a). Slīpumos strādājiet virzienā no apakšas un augšu.

Pagaidām atstājiet lielākos no lejupvērstiem zariem, kas atbalsta koku.

Nozāģējiet mazākos zarus.

Lai nepieļautu ķēdes zāģa iespīlēšanu, nosa- kiet, kādi zari atrodas zem slodzes, no sāku- ma iezāģējiet no augšas un pēc tam pārzā- ģējiet tos no apakšas uz augšu (16/b).LV 454 6436 | 6442 Tehniskā apkope un tīrīšana

Brīvi pieejamus zarus vispirms iezāģējiet no apakšas un pēc tam pārzāģējiet no augšas (16/c).

Šķērsgriezumus, garengriezumus un tangen- ciālus griezumus drīkst veikt tikai kvalificēts personāls.

7.4 Koka garināšana (17, 18, 19)

Veicot šo darbu, ievērojiet šādus punktus:

Strādājot uz nogāzes, vienmēr stāviet augs- tāk par koka atrašanās vietu, jo koka stumbrs var noripot.

Veiciet kustības ar zāģi tā, lai ķēdes zāģa maksimālajā pagriešanas leņķī neatrastos ķermeņa daļas.

Novietojiet ķēdes zāģi pie stumbra:

Novietojiet zobainu atturi tieši pie griezu- ma malas un grieziet ķēdes zāģi ap šo vietu.

Ķēdes zāģis novietošanas laikā var izslī- dēt uz sāniem vai nedaudz lēkāt. Tas ir atkarīga no koka un zāģa ķēdes stāvokļa. Tādēļ vienmēr cieši turiet ķēdes zāģi.

Griezuma vietas beigās ķēdes zāģis krīt sava svara ietekmē, jo to vairs nebalsta griezuma vieta. Kontrolēti turiet un nespiediet to, lai zā- ģa ķēde nesaskaras ar zemi.

Kad zāģēšana ir pabeigta, gaidiet līdz apstā- sies zāģa ķēde un tikai tad izslēdziet ķēdes zāģi.

Pirms iet pie nākamā koka, vienmēr izslē- dziet ķēdes zāģa motoru. Koka stumbrs vienmērīgi atrodas uz zemes visā garumā:

koka stumbru pārzāģējiet no augšpuses, ne- vis no apakšpuses (17/a). Uz zemes atrodas tikai viens koka stumbra gals:

lai izvairītos no ķēdes zāģa iespīlēšanas un to pasargātu no koka šķembām, no apakšas pārzāģējiet 1/3 no stumbra diametra (18/a), bet pārējo daļu pārzāģējiet no augšas paralēli apakšējam zāģējumam (18/b). Uz zemes atrodas abi koka stumbra gali: lai izvairītos no ķēdes zāģa iespīlēšanas un to pasargātu no koka šķembām, no augšas pārzā- ģējiet 1/3 no stumbra diametra, bet pārējo daļu pārzāģējiet (19/a) paralēli apakšējam zāģējumam (19/b).

7.5 Zāģmateriālu garināšana

Veicot šo darbu, ievērojiet šādus punktus:

Nodrošiniet ķermeņa stabilu pozīciju и vien- mērīgu ķermeņa svara sadalījumu.

Tuviniet zāģēšanas vietai tikai rotējošu zāģa ķēdi. Nekādā gadījumā neieslēdziet ķēdes zāģi ar pie griezuma vietas novietotu zāģa ķēdi.

Koku nedrīkst turēt ar kāju, kā arī to nedrīkst turēt cita persona.

8 TEHNISKĀ APKOPE UN TĪRĪŠANA

BĪSTAMI! Veicot nepareizi apkopi, pastāv risks dzīvībai. Ja apkopi veic nekvalificēti darbinieki, kā arī, izmantojot neoriģinālās rezerves da- ļas, rezultātā var gūt smagas vai pat nā- vējošas traumas.

Nenoņemiet drošības ierīces un ne- pārveidojiet tā, lai tās nedarbotos.

Izmantojiet tikai atļautās oriģinālās rezerves daļas.

Nodrošiniet ierīcei regulāras un pie- nācīgas apkopes, lai ierīce būtu labā darba stāvoklī un tīra. BĪSTAMI! Apdraudējums dzīvībai un smagu traumu gūšanas risks. Briesmas dzīvībai un risks gūt smagas traumas, ko rada ieslēgts motors.

Jebkāda veida darbi jāveic pie iz- slēgta motora. ESIET PIESARDZĪGI! Ievainojumu risks! Asas un rotējošas ierīces daļas var radīt traumas.

Veicot apkopes, kopšanas un re- montdarbus, vienmēr lietojiet aizsar- gcimdus!

nepieciešams ievērot pareizu apkopi, lai sa- glabātu iekārtas sākotnējo veiktspēju un lieto- šanas drošību.

Rūpējieties par to, lai visi uzgriežņi un skrū- ves būtu stingri pievilktas un jūs varētu būt drošs, ka iekārta vienmēr strādās labos dar- ba apstākļos.2500096_b 455 Tehniskā apkope un tīrīšana

Negādā gadījumā nelietojiet ierīci ar bojātiem vai nolietotiem komponentiem. Bojātās deta- ļas ir jānomaina un tās nedrīkst remontēt. Pirms apkopes darbiem:

Strādājot ar zāģa ķēdi, velciet aizsargcimdus.

Nenoņemiet aizsargapvalku, ja vien nav jā- veic darbi ar pašu vadsliedi vai ķēdi.

Utilizējiet eļļu, benzīnu vai citas piesārņojo- šas vielas saskaņā ar normatīviem.

8.1 Gaisa filtra vāka demontāža/montāža

(20) Gaisa filtra vāka demontāža

1. Iebīdiet skrūvgriezi starp fiksācijas skavu

(20/1) un gaisa filtra vāku (20/2).

2. Ar skrūvgriezi spiediet fiksācijas skavu virzie-

nā prom no gaisa filtra vāka (20/a).

3. Noņemiet gaisa filtra vāku no ierīces (20/c).

Gaisa filtra vāka montāža

1. Pabīdiet gaisa filtra vāka cilpu (20/3) zem

korpusa un noslēgumā uzstādiet gaisa filtra vāku uz ierīces.

2. Spiediet (20/b) gaisa filtra vāka fiksācijas

skavas (20/1), līdz tās nofiksējas.

8.2 Gaisa filtra (21) tīrīšana

UZMANĪBU! Risks, ko rada netīrs, bojāts vai kļū- dains gaisa filtrs Ierīces motoram tiek radīti nelabojami bojājumi, ja gaisa filtrs nav uzstādīts, tas ir netīrs vai bojāts.

Gaisa filtra tīrīšana ir priekšnosacī- jums nevainojamai ekspluatācijai un ierīces ilgam darbmūžam. Lai novēr- stu motora bojājumus, nestrādājiet bez filtra vai ar bojātu gaisa filtru.

Tīrīšanu veiciet ik pēc 15 iekārtas darba stundām.

Nekādā gadījumā nemazgājiet filtra elementu un to vienmēr nomainiet, tiklīdz tas kļūst netīrs vai tiek bojāts. Gaisa filtra demontāža

1. Izslēdziet motoru un ļaujiet tam atdzist.

2. Demontējiet gaisa filtra vāku (skatīt Nodaļa

8.1 "Gaisa filtra vāka demontāža/montāža

3. Atskrūvējiet spārnuzgriezni(21/1).

4. Pavelciet uz augšu (21/a) gaisa filtru (21/2).

5. Ar tīru drānu noslēdziet iesūkšanas atveri

(21/3). Šādi tiek novērsta netīrumu daļiņu no- kļūšana karburatora telpā.

6. Atvienojiet abas gaisa filtra (21/4) daļas.

Gaisa filtra tīrīšana

1. Ar otu vai smalku suku notīriet neilona filtru

un nepieciešamības gadījumā ar saspiestu gaisu no iekšpuses uz ārpusi izpūtiet to. Gaisa filtra montāža

1. Atkārtoti samontējiet abas gaisa filtra (21/4)

3. Pieskrūvējiet gaisa filtru ar spārnuzgriezni

8.3 Aizdedzes sveces pārbaude/nomaiņa

(22, 23) Ja aizdedzes svecei ir bojāta izolācija, radušies izteikti elektrodu apdegumi vai arī uz elektrodiem ir redzama izteikta eļļas kārta, veiciet aizdedzes sveces nomaiņu. Sagatavošana

1. Izslēdziet motoru un ļaujiet tam atdzist.

2. Demontējiet gaisa filtra vāku (skatīt Nodaļa

8.1 "Gaisa filtra vāka demontāža/montāža

1. Ar komplektā esošo kombinēto atslēgu iz-

skrūvējiet aizdedzes sveci (22/2).

2. Ar suku notīriet elektrodu (23/1).

3. Izmēriet atstarpi (23/2). Atstarpei jābūt no 0,6

līdz 0,7mm. Aizdedzes sveces maiņa

1. Ar komplektā esošo kombinēto atslēgu iz-

skrūvējiet aizdedzes sveci (22/2).

2. Līdz atdurei ieskrūvējiet jauno aizdedzes sve-

3. Uzstādiet uz aizdedzes sveces spraudni.

8.4 Vadsliede (25, 27)

Lai novērstu asimetrisku nodilumu, regulāri ap- grieziet vadsliedi otrādi. Nepieciešams veikt šādus apkopes darbus:

Ieeļļojiet vadrata gultni (27).LV 456 6436 | 6442 Tehniskā apkope un tīrīšana

Ar skrāpi (nav iekļauts piegādes komplektā) notīriet vadsliedes rievu (25).

Notīriet eļļošanas urbumus.

Ar plakano vīli noņemt atskabargas no vadot- nes sāniem un izlīdzināt nelīdzenumus starp vadotnēm. Nomainiet vadsliedi, ja:

rievas dziļums ir mazāks par velkošā elemen- ta augstumu (velkošais elements nedrīkst pieskarties rievas pamatnei);

iekšējā vadotnes sieniņa ir tik nodilusi, ka ķē- de noliecas uz sāniem.

8.5 Zāģa ķēdes asināšana (24)

BĪSTAMI! Atsitiens var pakļaut dzīvību bries- mām! Nepareizi uzasināta zāģa ķēde palielina atsitiena risku un līdz ar to nāvējošu traumu risku.

Veiciet zāģa ķēdes asināšanu at- bilstoši norādījumiem, lai samazinā- tu atsitiena risku.

Nepieredzējušiem lietotājiem zāģa ķē- des asināšanu ir ieteicams veikt pie kva- lificēta personāla klientu apkalpošanas centrā. Drošības un efektivitātes apsvērumu dēļ zāģa ķē- dei vienmēr jābūt labi uzasinātai. Asināšana ir nepieciešama šādos gadījumos:

zāģa skaidas ir līdzīgas putekļiem;

nepieciešams piemērot lielāku spēku zāģēša- nai;

zāģējuma līnija nav taisna;

palielinās vibrācijas;

palielinās degvielas patēriņš. Ja asināšana tiek uzticēta apmācītam klientu ap- kalpošanas personālam, to var veikt ar atbilsto- šiem instrumentiem, kas nodrošina minimālu ma- teriāla noņemšanu un vienmērīgu asināšanu vi- siem zobiem. Zāģa ķēdes asināšanu pats varat veikt, izmanto- jot īpašas apaļās vīles, kuru diametrs ir atbilstoši pielāgots ķēdes veidam (skatīt Nodaļa 8.10 "Ķē- des apkopes tabula", lappuse457). Lai izvairītos no zobu bojājumiem, nepieciešama veiklība un pieredze. Lai uzasinātu zāģa ķēdi:

1. izslēdziet motoru, atlaidiet ķēdes bremzi un

iespīlējiet vadsliedi piemērotās skrūvspīlēs – pievērsiet uzmanību tam, lai zāģa ķēde varē- tu brīvi pārvietoties.

2. Nospriegojiet zāģa ķēdi, ja tā ir vaļīga.

3. Ievietojiet vīli atbilstošajā vadotnē un pakārto-

jiet vīli zobu atverei, uzturot vienmērīgu slīpu- mu atbilstoši zoba profilam.

4. Veiciet tikai dažus vīles vilcienus (tikai virzie-

nā uz priekšu) un pēc tam atkārtojiet šo pro- cedūru ar pārējiem zobiem, pārvietojoties vie- nā virzienā (pa labi vai pa kreisi).

5. Apgrieziet skrūvspīlēs ievietoto sliedi un at-

kārtojiet procedūru ar atlikušajiem zobiem.

6. Pārbaudiet, vai gala zobs nepaceļas virs pār-

baudes instrumenta, un novīlējiet pārpaliku- mu ar plakano vīli, noapaļojiet profilu.

7. Pēc asināšanas savāciet visas skaidas un

putekļus, un ieeļļojiet zāģa ķēdi eļļas vanni- ņā. Nomainiet ķēdi, ja:

zobu garums ir mazāks par 5mm;

ja pieejams: ir pārsniegta atzīme uz grieša- nas mehānismu zobiem;

attālums starp ķēdes kniežu elementiem ir pārāk liels.

8.6 Ķēdes eļļošanas pārbaude (26)

Nekādā gadījumā nedarbiniet ierīci bez pietieko- šas ķēdes eļļošanas. Pretējā gadījumā jūs sama- ziniet ierīces darbmūžu. Tādēļ, katru reizi uzsākot darbu, pārbaudiet eļļas daudzumu eļļas tvertnē un eļļas padevi.

1. Iedarbiniet ierīci.

2. Turiet rotējošo zāģa ķēdi apmēram 15 cm

virs koka celma vai piemērotas pamatnes. Ja eļļošana ir pietiekoša, uz koka celma veidojas maza eļļas kārtiņa (26/1).

8.7 Ķēdes eļļošanas pārtraukšana (28)

BĪSTAMI! Apdraudējums dzīvībai un smagu traumu gūšanas risks. Briesmas dzīvībai un risks gūt smagas traumas, ko rada ieslēgts motors.

Jebkāda veida darbi jāveic pie iz- slēgta motora.2500096_b 457 Tehniskā apkope un tīrīšana Eļļas padeves daudzums ir iestatāms ar regulē- šanas skrūvi. Regulēšanas skrūve atrodas ierī- ces apakšdaļā (28/1). Lai iestatītu padeves daudzumu, izmantojiet ma- zu skrūvgriezi:

Grieziet pulksteņa rādītāju virzienā, lai sama- zinātu padeves daudzumu.

Grieziet pretēji pulksteņa rādītāju virzienam, lai palielinātu padeves daudzumu. Darba laikā regulāri pārbaudiet, vai eļļas tvertnē ir pietiekami daudz eļļas.

8.8 Zāģa ķēdes pārbaude tukšgaitas režīmā

BRĪDINĀJUMS! Risks, ko rada rotējoša zāģa ķēde Zāģa ķēde tukšgaitas režīmā darba laikā var radīt dzīvībai bīstamas traumas.

Nekādā gadījumā nestrādājiet ar ķē- des zāģi, ja zāģa ķēde tukšgaitā griežas.

Pirms katras lietošanas reizes pār- baudiet, vai zāģa ķēde motora tukš- gaitā negriežas.

3. Ja zāģa ķēde griežas, iespējama kļūda:

Tukšgaitas apgriezienu skaits ir pārāk augsts (skatīt Nodaļa 8.9 "Tukšgaitas ap- griezienu skaita iestatīšana karburatorā", lappuse457).

Bojāts, netīrs vai nepareizi iestatīts sa- jūgs. Apmeklējiet AL-KO servisa centru.

8.9 Tukšgaitas apgriezienu skaita

iestatīšana karburatorā Tukšgaitas apgriezienu skaits ir dots tehniskajos datos (skatīt Nodaļa 13 "Tehniskie dati", lappu- se461). To vislabāk iespējams iestatīt ar apgrie- zienu skaita mērītāju. Ja tukšgaitas apgriezienu skaits ir iestatīts parei- zi, motors tukšgaitas režīmā darbojas vienmērīgi un zāģa ķēde negriežas. Atkarībā no izmantoša- nas vietas (kalni, līdzenums) nepieciešama tukš- gaitas iestatījuma korekcija, izmantojot tukšgaitas ierobežošanas skrūvi "T".

Tukšgaitas maisījuma "L" un maksi- mumslodzes maisījuma "H" regulēšanas skrūves atļauts iestatīt tikai AL-KO servi- sā. Zāģa ķēde griežas, nedodot gāzi: Tukšgaitas apgriezienu skaits ir pārāk augsts.

1. Nedaudz atskrūvējiet tukšgaitas ierobežoša-

nas skrūvi "T" (11/5) pretēji pulksteņa rādītāju virzienam, līdz zāģa ķēde vairs negriežas. Motors apstājas, nedodot gāzi: Tukšgaitas apgriezienu skaits ir pārāk mazs.

1. Nedaudz pievelciet tukšgaitas ierobežošanas

skrūvi "T" (11/5) pulksteņa rādītāju virzienā, līdz motors darbojas vienmērīgi. Ja, griežot tukšgaitas ierobežošanas skrūvi "T", nav iespējams veikt optimālu karburatora iestatī- jumu, lūdziet veikt optimālu karburatora iestatīša- nu AL‑KO servisā.

8.10 Ķēdes apkopes tabula

BRĪDINĀJUMS! Smagu traumu risks. Ja uz ķēdes zāģa ir uzstādīta nepiemē- rota zāģa ķēde vai vadsliede, iespēja- mas smagas traumas.

Izmantojiet tikai atļautas zāģa ķēdes un vadsliedes. Tabulā ir dotas dažādu ķēdes veidu vērtības.LV 458 6436 | 6442 Tehniskā apkope un tīrīšana Ķēdes tips Vīles diametrs Galvas leņķis Apakšējā griezuma leņķis Galvas slīpuma leņķis (55°) Dziļuma mērs Instrumenta pagriešanas leņķis Instrumenta slīpuma leņ- ķis Sāna leņķis 91P053X 5/32" 30° 0° 80° 0,025" 91P057X 5/32" 30° 0° 80° 0,025" Dziļuma mērs Vīle

8.11 Tehniskās apkopes plāns

Turpmāk dotos darbus var paveikt pats lietotājs. Visus pārējos darbus atļauts veikt tikai specializē- tā darbnīcā. Tālāk redzamie norādījumi attiecas uz parastiem lietošanas apstākļiem. Īpašos apstākļos, piemē- ram, īpaši ilgu darbu gadījumā, norādītie apkopes intervāli jāveic ātrāk. Tehniskās apkopes plāns Vienu reizi pēc 5 stun- dām Pirms darbu sākša- nas Reizi nedēļā Ik pēc 50stu ndām Ik pēc 100stun- dām Ja ne- piecie- šams pirms/pēc sezonas, katru gadu Karburators Pārbaudīt tukšgaitu X Gaisa filtrs Iztīriet X Nomainīt X Aizdedzes svece pārbaudiet elektrodu at- starpes, nepieciešamības gadījumā noregulējiet X X Nomainīt X X Klusinātājs2500096_b 459 Tehniskā apkope un tīrīšana Tehniskās apkopes plāns Vienu reizi pēc 5 stun- dām Pirms darbu sākša- nas Reizi nedēļā Ik pēc 50stu ndām Ik pēc 100stun- dām Ja ne- piecie- šams pirms/pēc sezonas, katru gadu Vizuālā un stāvokļa pār- baude

Degvielas tvertne, eļļas tvertne Iztīriet X X Ķēdes bremze darbības pārbaude X Tīrīšana, eļļošana X X Ķēdes eļļošana Pārbaudīt X X Zāģa ķēde Vizuālā un stāvokļa pār- baude, asuma pārbaude

Uzasināšana X X Atjaunināšana, ja nepie- ciešams, jāatjaunina zo- brats un jāieeļļo zobrata gultņi

Vadsliede Vizuālā un stāvokļa pār- baude

Vadsliedes apgriešana X Vadāmās zvaigznītes eļ- ļošana

Ķēdes rievas / eļļas atve- res tīrīšana

Aizsargapvalka tīrīšana iekšpusē

Visas pieejamās skrū- ves (izņemot noregulēša- nas skrūves) Pievilkt X X X Visa ierīce Vizuālā un stāvokļa pār- baude XLV 460 6436 | 6442 Palīdzība traucējumu gadījumā Tehniskās apkopes plāns Vienu reizi pēc 5 stun- dām Pirms darbu sākša- nas Reizi nedēļā Ik pēc 50stu ndām Ik pēc 100stun- dām Ja ne- piecie- šams pirms/pēc sezonas, katru gadu Tīrīšana (ieskaitot gaisa ieplūdi un cilindra dzesē- šanas ribas) X X X

9 PALĪDZĪBA TRAUCĒJUMU

GADĪJUMĀ ESIET PIESARDZĪGI! Ievainojumu risks! Asas un rotējošas ierīces daļas var radīt traumas.

Veicot apkopes, kopšanas un re- montdarbus, vienmēr lietojiet aizsar- gcimdus!

Ja rodas bojājumi, kas nav minēti šajā tabulā, vai bojājumi, kurus nevar no- vērst, lūdzam sazināties ar mūsu servisa centru. Problēma Iemesls Novēršana Motoru nav iespējams iedarbi- nāt vai arī tas uzreiz izslēdzas. Nepareizs process Iedarbiniet motoru tā, kā aprakstīts šajā lietošanas instrukcijā. Netīra aizdedzes svece vai kļūdaina elektrodu atstarpe Iztīriet vai nomainiet aizdedzes sve- ci. Pārklāts gaisa filtrs Iztīriet vai nomainiet gaisa filtru. Sliede un zāģa ķēde, darbojo- ties sakarst. Rodas dūmi. Zāģa ķēde ir nospriegota pā- rāk stingra. Atbrīvojiet ķēdes spriegojumu. Eļļas tvertne ir tukša. Ielejiet zāģa ķēdes eļļu. Aizsērējis eļļas izplūdes ka- nāls un/vai sliedes grope. Iztīriet eļļas izplūdes kanālu un/vai sliedes gropi. Motors darbojas, bet zāģa ķē- de nekustas. Zāģa ķēde ir nospriegota pā- rāk stingra. Atbrīvojiet ķēdes spriegojumu. Ierīces kļūda Apmeklējiet AL-KO servisa centru. Zāģu skaidu vietā tiek izsviesti tikai koksnes putekļi. Ķēdes zāģis jāpiespiež uz koka. Zāģa ķēde ir trula. Uzasiniet zāģa ķēdi vai dodieties uz AL-KO servisa centru. Ierīcei pārāk spēcīgi vibrē. Ierīces kļūda Apmeklējiet AL-KO servisa centru.2500096_b 461 Transportēšana 10 TRANSPORTĒŠANA BRĪDINĀJUMS! Apdraudējums dzīvībai un smagu traumu gūšanas risks. Rotējoša zāģa ķēde transportēšanas lai- kā var radīt smagas vai pat nāvējošas traumas.

Nekad nenesiet un netransportējiet ķēdes zāģi ar strādājošu zāģa ķēdi.

Pirms transportēšanas veiciet turp- māk uzskaitītās darbības. Pirms transportēšanas veiciet turpmāk uzskaitī- tās darbības:

1. Izslēdziet motoru.

2. Ļaujiet iekārtai atdzist.

3. Noņemiet jebkādas skaidas vai eļļas atliekas.

4. Uzstādiet vadsliedes aizsargapvalku.

Nesiet ķēdes zāģi tikai aiz roktura loka. To darot, vadsliede ir vērsta uz aizmuguri. Transportlīdzekļos: nodrošiniet ķēdes zāģi pret apgāšanos, bojājumiem un ekspluatācijas līdzek- ļu izplūdes. 11 GLABĀŠANA Pēc katras tīrīšanas reizes rūpīgi notīriet ierīci un - ja uzstādīti - uzstādiet visus aizsardzības apval- kus. Uzglabājiet ierīci sausā, slēgtā un bērniem nepieejamā vietā. Ja paredzētais pārtraukuma periods līdz nākama- jai lietošanas reizei ir ilgāks par 30dienām, vei- ciet turpmāk tekstā norādītās darbības.

1. Pilnībā iztukšojiet degvielas un eļļas tvertni.

2. Noņemiet zāģa ķēdi un sliedi, iztīriet un ap-

smidziniet ar eļļu, kas pasargā no rūsēšanas.

3. Rūpīgi iztīriet ierīci un novietojiet to sausā

vietā. UZMANĪBU! Pastāv ierīces bojājumu risks! Ilgstošas glabāšanas laikā sakaltusi/sa- ķepusi zāģa ķēdes eļļa var izraisīt eļļoja- mo detaļu bojājumus.

Pirms ierīces novietošanas ilgstošā glabāšanā izlejiet no ierīces zāģa ķēdes eļļu. 12 UTILIZĀCIJA

Pirms ierīces utilizācijas iztukšojiet degvielas tvertni un motoreļļas tvertni!

Benzīnu un motoreļļu aizliegts izmest sadzīves atkritumos vai izliet kanalizā- cijā, tos ir jānodod atsevišķā atkritumu savākšanas vai likvidēšanas vietā! Ierīce, tās iepakojums un piederumi ir izgatavoti no otrreiz pārstrādājamiem izejmateriāliem un tā- dēļ ir atbilstoši jāutilizē. 13 TEHNISKIE DATI Tips 6436 6442 Preces Nr. 127429 127430 Dzinēja tips 2-taktu 2-taktu Dzinēja tilpums: 35,2cm³ 41,9cm³ Maksimālā motora jauda (kW) (saskaņā ar ISO 7293) 1,45 1,7 Easy Start sistēma Jā / uzsūknēša- nas poga Jā / uzsūknēša- nas poga Griešanās ātrums tukšgaitā 3000 ± 400 min

Garums/lietderīgais zāģēšanas garums 35/33cm 40/37cm Zobrats:

Iedalījums 3/8" 3/8" Zāģa ķēde:

Dzenošā posma platums 1,27mm (0,05'') 1,27mm (0,05'') Maksimālais ķēdes ātrums ≤22,86m/s ≤22,86m/s Ķēdes aizsargs Jā / automātiski Jā / automātiski Ķēdes zāģa svars ar tukšām tvertnēm:

DIENESTS/SERVISS Jautājumu gadījumā par garantiju, remontu vai rezerves daļām sazinieties ar tuvāko AL-KOser- visa centru. Informāciju par tiem meklējiet šādā vietnē: www.al-ko.com/service-contacts2500096_b 463 Garantie 15 GARANTIE Iespējamos materiāla vai ražošanas brāķus iekārtā mēs novērsīsim atbilstoši likumā noteiktajam noil- guma termiņam attiecībā uz garantijas prasībām, paturot tiesības izvēlēties remontu vai jaunas preces piegādi. Noilguma termiņš tiek noteikts, vadoties pēc tās valsts spēkā esošās likumdošanas, kurā ierī- ce tika nopirkta. Mūsu garantijas pakalpojumi ir spēkā tikai tad, ja:

ievērojat šo lietošanas instrukciju.

ierīce tiek izmantota atbilstoši mērķim;

tiek izmantotas oriģinālās rezerves daļas. Garantija zaudē savu spēku, ja:

tiek veikti patstāvīgi remontēšanas mēģināju- mi;

tiek veikta patvaļīga pārbūve;

ierīce netiek lietota atbilstoši paredzētajam mērķim. Garantija neattiecas uz:

krāsas bojājumiem, kas radušies normāla nolietojuma rezultātā;

dilstošajām detaļām, kas rezerves daļu kartē ir atzīmētas ar rāmīti xxxxxx (x)

Iekšdedzes motoriem (uz tiem attiecas attiecīgo motoru ražotāju garantijas noteikumi). Garantijas periods sākas no ierīces pirmreizējās pārdošanas pirmās dienas. Noteicošais ir datums uz pirkuma čeka. Lūdzam jūs ar šo garantijas deklarāciju un pirkuma čeku doties pie sava tirdzniecības pārstāvja vai uz tuvāko oficiālo klientu apkalpošanas centru. Šī deklarācija neskar pircēja likumā no- teiktās garantijas prasības pret pārdevēju. 16 ORIĢINĀLĀS EK ATBILSTĪBAS DEKLARĀCIJAS TULKOJUMS Ar šo mēs paziņojam, ka mūsu piegādātā produkta konstrukcija atbilst saskaņoto ES direktīvu prasī- bām, ES drošības standartiem un produkta specifiskiem standartiem. Produkts Ķēdes zāģis Sērijas numurs G4011022 Ražotājs AL-KO Geräte GmbH Ichenhauser Str. 14 D-89359 Kötz Pilnvarotais pārstāvis par doku- mentāciju Andreas Hedrich Ichenhauser Str. 14 D-89359 Kötz Tips

Skaņas jaudas līmenis EN ISO 3744 izmērītais/garantētais 6436: 109,9/113dB(A) 6442: 110,0/113dB(A) ES direktīvas 2006/42/EK 2014/30/ES 2000/14/EK Atbilstības novērtējums 2000/14/EK - V pielikums Saskaņotie standarti
