NÁVOD K OBSLUZE 6436 SOLO

Je žagovina podobna prahu.

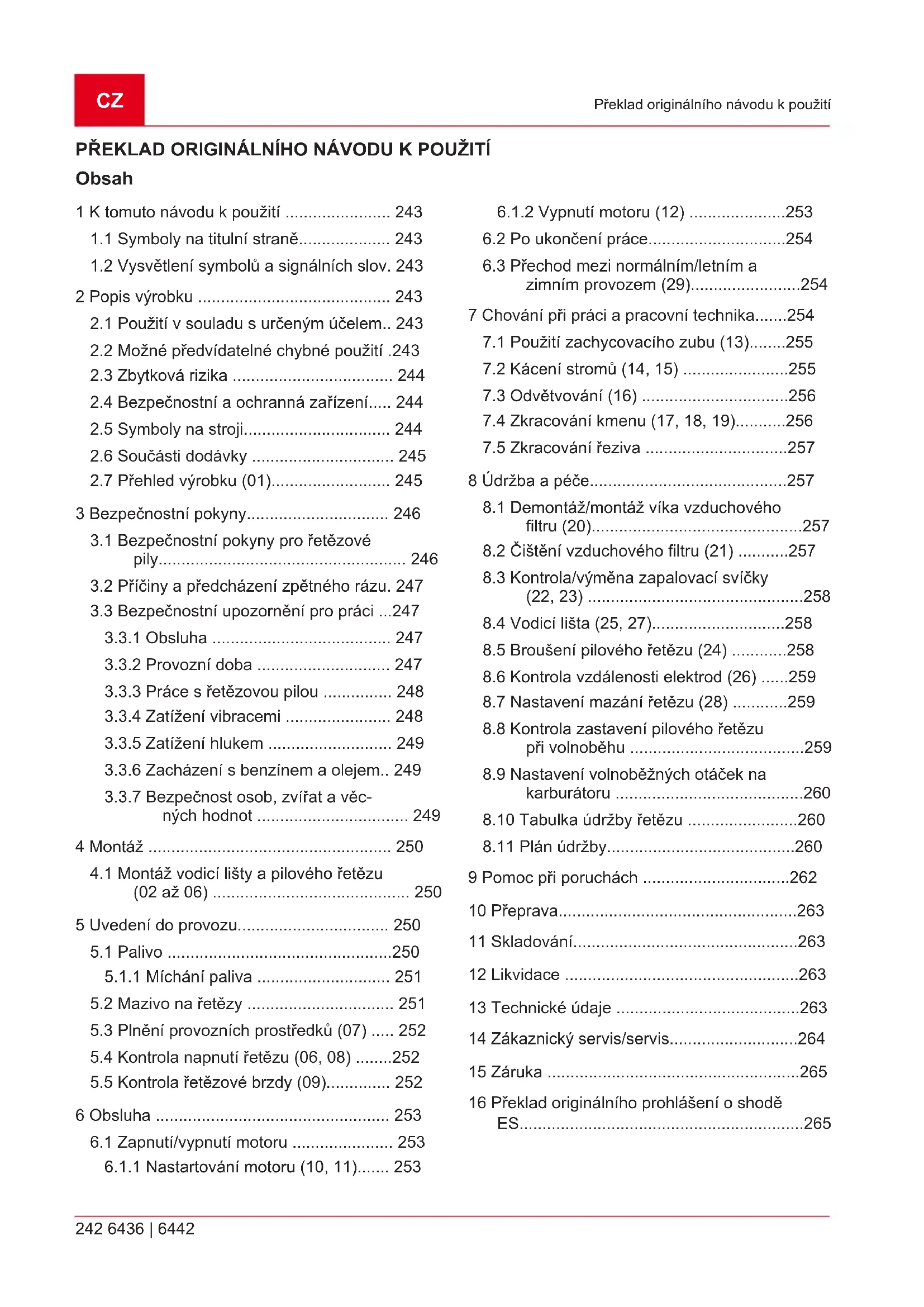

1.1 Symboly na titulní straně.................... 243

1.2 Vysvětlení symbolů a signálních slov. 243

2 Popis výrobku .......................................... 243

2.1 Použití v souladu s určeným účelem.. 243

2.2 Možné předvídatelné chybné použití .243

2.3 Zbytková rizika ................................... 244

2.4 Bezpečnostní a ochranná zařízení..... 244

3 Bezpečnostní pokyny............................... 246

3.1 Bezpečnostní pokyny pro řetězové

pily...................................................... 246

3.2 Příčiny a předcházení zpětného rázu. 247

3.3 Bezpečnostní upozornění pro práci ...247

3.3.3 Práce s řetězovou pilou ............... 248

3.3.6 Zacházení s benzínem a olejem.. 249

3.3.7 Bezpečnost osob, zvířat a věc-

ných hodnot ................................. 249 4 Montáž ..................................................... 250

4.1 Montáž vodicí lišty a pilového řetězu

5.3 Plnění provozních prostředků (07) ..... 252

5.4 Kontrola napnutí řetězu (06, 08) ........252

5.5 Kontrola řetězové brzdy (09).............. 252

6.1.1 Nastartování motoru (10, 11)....... 253

6.1.2 Vypnutí motoru (12) .....................253

6.2 Po ukončení práce..............................254

6.3 Přechod mezi normálním/letním a

zimním provozem(29)........................254 7 Chování při práci a pracovní technika.......254

7.1 Použití zachycovacího zubu (13)........255

7.2 Kácení stromů (14, 15) .......................255

7.3 Odvětvování (16) ................................256

7.4 Zkracování kmenu (17, 18, 19)...........256

7.5 Zkracování řeziva ...............................257

8 Údržba a péče...........................................257

8.1 Demontáž/montáž víka vzduchového

filtru (20)..............................................257

8.2 Čištění vzduchového filtru (21) ...........257

8.3 Kontrola/výměna zapalovací svíčky

8.5 Broušení pilového řetězu (24) ............258

8.6 Kontrola vzdálenosti elektrod (26) ......259

8.7 Nastavení mazání řetězu (28) ............259

8.8 Kontrola zastavení pilového řetězu

při volnoběhu ......................................259

8.9 Nastavení volnoběžných otáček na

karburátoru .........................................260

8.10 Tabulka údržby řetězu ........................260

U německé verze se jedná o originální návod k použití. Všechny ostatní jazykové verze jsou překlady originálního návodu k použití.

Uchovávejte tento návod vždy tak, abyste si ho mohli přečíst, když budete potřebovat in- formace o stroji.

Předávejte dalším osobám pouze výrobek s tímto návodem k použití.

Přečtěte a dodržujte bezpečnostní pokyny a varování uvedená v tomto návodu.

1.1 Symboly na titulní straně

Symbol Význam Před uvedením do provozu si bez- podmínečně pečlivě přečtěte tento návod k použití. To je předpokla- dem pro bezpečnou práci a bezpro- blémovou manipulaci. Návod kpoužití Benzinový stroj neprovozujte v blíz- kosti otevřených plamenů nebo zdrojů tepla.

1.2 Vysvětlení symbolů a signálních slov

NEBEZPEČÍ! Označuje bezprostředně hrozící nebez- pečnou situaci, která – pokud se jí nevy- hnete – má za následek smrt nebo váž- né zranění. VÝSTRAHA! Označuje možnou nebezpečnou situaci, která – pokud se jí nevyhnete – může mít za následek smrt nebo vážné zraně- ní. OPATRNĚ! Označuje možnou nebezpečnou situaci, která by mohla mít za následek menší nebo středně těžké zranění, pokud se jí nevyhnete. POZOR! Označuje situaci, která by mohla mít za následek věcné škody, pokud se jí nevy- hnete. UPOZORNĚNÍ Speciální pokyny pro lepší srozumitel- nost a manipulaci.

Tento návod k použití popisuje ruční řetězovou pilu poháněnou benzinovým motorem.

2.1 Použití v souladu s určeným účelem

Řetězová pila je konstruována výhradně pro pou- žití na zahradě. V této oblasti lze řetězovou pilu použít pro práce se dřevem, např. pro:

řezání větví podle délky řezu Řetězová pila smí být používána pouze pro práci se dřevem venku. Po dobu používání je potřeba mít dostatečné osobní ochranné prostředky. Jiné použití, např. profesionální ošetření uvnitř stro- mu, je výslovně vyloučeno. Za škody vzniklé v důsledku chyb obsluhy ruční obsluha. Smějí být použity pouze pilové řetězy a kombinace lišt uve- dené v návodu k obsluze pro tento přístroj. Jiné používání než zde popsané je v rozporu s urče- ným účelem. Řetězová pila se nesmí používat ve výrobních provozovnách. OPATRNĚ! Nebezpečí zranění kvůli použití v roz- poru s určením! Pokud se řetězovou pilou řeže dříví ne- bo jiné materiály, v kterých jsou cizí těle- sa, může to mít za následek zranění.

Řetězová pila se používá k lehkým řezným pracím.

Před řezáním zkontrolujte dřevo, zda neobsahuje cizí tělesa, např. hřebíky, šrouby, kování.

2.2 Možné předvídatelné chybné použití

Neřežte větve, které se nachází přímo nebo v ostrém úhlu nad uživatelem nebo jinými oso- bami.

Nepoužívejte starý olej.CZ 244 6436 | 6442 Popis výrobku

Přístroj neprovozujte v prostředí ohroženém výbuchem.

I při řádném používání přístroje ke stanovenému účelu se může vyskytnout zbytkové riziko, které nelze vyloučit. Kvůli druhu a konstrukci přístroje nelze vyloučit následující nebezpečí:

Kontakt s odkrytými zuby řetězu (nebezpečí pořezání).

Přístup k otáčejícímu se řetězu (nebezpečí pořezání).

Náhlý a neočekávaný pohyb lišty řetězové pi- ly (nebezpečí pořezání).

Uvolnění dílů řetězu (pořezání/nebezpečí po- ranění).

Uvolnění částí zpracovávaného dřeva.

Vdechování částic zpracovávaného dřeva.

Emise benzinového motoru.

Kontakt kůže s palivem (benzin/olej).

Ohrožení sluchu při práci bez ochrany slu- chu.

2.4 Bezpečnostní a ochranná zařízení

VÝSTRAHA! Nebezpečí těžkého poranění při mani- pulaci s bezpečnostními a ochranný- mi zařízeními Kvůli manipulacím s bezpečnostními a ochrannými zařízeními může při práci s řetězovou pilou dojít k těžkým zraněním.

Bezpečnostní a ochranná zařízení nikdy nevyřazujte z provozu!

Pracujte s řetězovou pilou jen pak, když všechna bezpečnostní a ochranná zařízení správně fungují. Ochranný kryt vodicí lišty Ochranný kryt musíte před přepravou nasunout na vodicí lištu a pilový řetěz, aby nedošlo k pora- nění osob a poškození předmětů. Řetězová brzda Řetězová brzda se při zpětném rázu inicializuje chráničem rukou a okamžitě zastaví běžící pilový řetěz. Bezpečnostní blokovací tlačítko Plynová páčka může být stisknuta až po stisknutí bezpečnostního blokovacího tlačítka.

2.5 Symboly na stroji

Symbol Význam Zvláštní opatrnost při manipulaci! Nebezpečí zpětného rázu! Řetězovou pilu nedržte jen jednou rukou! Noste ochrannou helmu, protihluko- vá sluchátka a ochranné brýle! Nosit ochranné rukavice! Noste pevnou obuv! Před uvedením do provozu si pře- čtěte návod k použití! Řetězovou pilu vždy držte oběma rukama! Nádrž pro směs benzinu/oleje Palivové čerpadlo Slunce: Normální/letní provoz Sněhová vložka: Zimní provoz2500096_b 245 Popis výrobku Pro bezpečný provoz a bezpečnou údržbu jsou na přístroji vyraženy symboly. Tyto pokyny vždy dodržujte. Symbol Význam Přípojka pro doplňování palivové směsi Poloha: u uzávěru palivové nádrže Přípojka pro doplňování řetězového oleje Poloha: u uzávěru olejové nádrže Stisknutí spínače motoru; nastavte spínač do polohy „O“, motor se oka- mžitě vypne. Poloha: vlevo od zadního držadla Ovládání tlačítka vzduchové klapky Když tlačítko vytáhnete, vzduchová klapka se zavře, když tlačítko zatla- číte, vzduchová klapka se otevře. Poloha: Kryt vzduchového filtru Nastavení olejového čerpadla Oto- čte tyčku šroubovákem ve směru šipky až do polohy MAX pro větší přítok oleje, popř. do polohy MIN pro menší přítok řetězového oleje. Poloha: spodní strana pohonné jednotky Šroub pod značkou „H“ slouží k na- stavení směsi při vysokých otáč- kách. Poloha: nahoře vlevo na zadním držadle Šroub pod značkou „L“ slouží k na- stavení směsi při nízkých otáčkách. Poloha: nahoře vlevo na zadním držadle Šroub nad značkou „T“ slouží k na- stavení volnoběžných otáček. Poloha: nahoře vlevo na zadním držadle Udává, jakým směrem se uvolňuje (bílá šipka) či ovládá (černá šipka) řetězová brzda. Poloha: Přední strana vodicí lišty Udává, jakým směrem je namonto- vaný řetěz. Poloha: Přední strana vodicí lišty Symbol Význam Garantovaná hladina hluku: 113 dB(A)

2.6 Součásti dodávky

Po vybalení zkontrolujte, zda byly dodány všech- ny konstrukční díly.

Č. Součást 1 Vodicí lišta 2 Řetěz 3 Benzinová řetězová pila 4 Ochranný kryt pro vodicí lištu 5 Pilník 6 Šroubovák 7 Kombinované klíče 8 Návod kpoužití

2.7 Přehled výrobku (01)

Č. Součást 1 Vodicí lišta 2 Řetěz 3 Přední chránič rukou 4 Přední rukojeť 5 Kryt vzduchového filtru 6 Pojistné svorky pro víko vzduchového filtru 7 Páčka plynu 8 Bezpečnostní blokovací tlačítko 9 Zadní rukojeť 10 Sklopné tlačítko k vypnutí motoru, sa- močinně zaskakujícíCZ 246 6436 | 6442 Bezpečnostní pokyny Č. Součást 11 Palivová nádrž 12 Tlačítko sytiče (pro start za studena) 13 Rukojeť startéru 14 Olejová nádrž 15 Ochranný kryt pro vodicí lištu 16 Opěrná čelist 17 Upevňovací matice pro vodicí lištu 18 Seřizovací šroub pro napínák řetězu 19 Upevnění lišty 20 Balonek palivového čerpadla 21 Návod kpoužití

Přístroj si denně před každým použitím a po každém pádu nebo jiných incidentech zkont- rolujte, zda není poškozený – například zda se neprojevily účinky pádu nebo nárazu, po- škození a bezpečný stav pro provoz.

Zkontrolujte těsnost palivového systému a funkčnost bezpečnostních zařízení. V žád- ném případě nepoužívejte nadále přístroje, které nejsou bezpečné za provozu. V případě pochybností vyhledejte svého specializova- ného prodejce.

Při práci s přístrojem noste ochranu sluchu; to platí zejména při denní práci delší než 2,5 hodiny. Při provozu přístroje vzniká silný hluk, který může vyvolat poškození sluchu obsluhy.

Jako prevenci proti nemoci bílých prstů (Ray- nardův syndrom) noste rukavice na ochranu proti vibracím a pravidelně dělejte přestávky při práci. Delší doba používání přístroje může vést k poruchám prokrvení rukou způsobe- ným vibracemi. Přesnou dobu používání ne- lze stanovit. Ta závisí na různých faktorech. Při stálém používání přístroje sledujte své ru- ce a prsty. Jestliže se objeví příznaky jako ztráta citu, bolesti, svědění, snížení tělesné síly nebo změny barvy kůže, vyhledejte léka- ře.

Motor nikdy nepoužívejte v uzavřených pro- storách a vypněte ho, pokud se vám při jeho používání udělá nevolno, budete mít závratě nebo se budete cítit slabí. Ihned vyhledejte lékaře. Za chodu motoru vypouští přístroj je- dovaté spaliny. Tyto plyny mohou být bez zá- pachu a neviditelné.

Přístroj neprovozujte v blízkosti otevřených plamenů nebo horkých ploch. Benzínové vý- pary a páry mazacího oleje jsou vysoce vznětlivé.

Jestliže při práci s přístrojem vzniká pilový prach, výpary nebo kouř, noste ochrannou protiprachovou masku. Prach, výpary a kouř mohou ohrožovat zdraví.

3.1 Bezpečnostní pokyny pro řetězové pily

Při běžící pile udržujte odstup všech částí těla od řetězu. Před zapnutím pily se ujis- těte, že se řetěz ničeho nedotýká. Při práci s řetězovou pilou může okamžik nepozornos- ti vést k zachycení oděvu nebo částí těla ře- tězem.

Držte řetězovou pilu vždy pravou rukou za zadní rukojeť a levou rukou za přední ru- kojeť. Držení řetězové pily obráceným způ- sobem zvyšuje riziko zranění a nesmí se po- užívat.

Používejte ochranné brýle a chraňte si sluch. Doporučujeme další ochranné po- můcky pro hlavu, ruce, nohy a chodidla. Vhodný ochranný oděv snižuje nebezpečí zranění odletujícími třískami a náhodným do- tykem řetězu.

Nepracujte s řetězovou pilou na stromě. Při provozu na stromě hrozí nebezpečí zra- nění.

Vždy dbejte na pevný postoj a používejte řetězovou pilu jen tehdy, když stojíte na pevné, bezpečné a rovné zemi. Klouzavý podklad nebo nestabilní plochy pro stání, ja- ko na žebříku, mohou vést ke ztrátě rovnová- hy nebo ztrátě kontroly nad řetězovou pilou.

Při řezání napružené větve počítejte s tím, že odpruží zpět. Když se předpětí v dřev- ných vláknech uvolní, může napružená větev zasáhnout uživatele a/nebo dojít ke ztrátě kontroly nad řetězovou pilou.

Buďte mimořádně opatrní při řezání podrostu a mladých stromků. Tenký mate- riál se může v řetězu zachytit a šlehnout Vás nebo vyvést z rovnováhy.

Řetězovou pilu noste za přední držadlo ve vypnutém stavu, s řetězem odvráceným od těla. Pro transport nebo uložení řetězo- vé pily vždy nasaďte kryt proti prachu. Pečlivé zacházení s řetězovou pilou snižuje2500096_b 247 Bezpečnostní pokyny pravděpodobnost, že se omylem dotknete běžícího řetězu.

Dodržujte pokyny pro mazání, napnutí ře- tězu a výměnu příslušenství. Nesprávně napnutý nebo promazaný řetěz se může pře- trhnout nebo zvýšit riziko zpětného rázu.

Rukojeti udržujte suché, čisté a bez oleje a mastnot. Mastná, olejem potřísněná dr- žadla jsou kluzká a vedou ke ztrátě kontroly.

Řezejte jen dřevo. Nepoužívejte řetězovou pilu pro práce, pro něž není určena. Pří- klad: Nepoužívejte řetězovou pilu k řezání plastu, zdiva nebo stavebních materiálů, které nejsou ze dřeva. Použití řetězové pily pro nepřiměřené práce může vést k nebez- pečným situacím.

3.2 Příčiny a předcházení zpětného rázu

Ke zpětnému rázu může dojít, když se špička vo- dicí lišty dotkne nějakého předmětu nebo když se dřevo ohne a pilu v řezu sevře. Dotyk špičky lišty může v některých případech vést k nečekané reakci směrem dozadu, při níž se vodicí lišta zvedne nahoru a ve směru kuživa- teli. Sevření pilového řetězu na horní hraně vodicí liš- ty může lištu prudce vymrštit směrem k uživateli. Každá z těchto reakcí může vést k tomu, že ztra- títe kontrolu nad pilou a můžete se vážně zranit. Nespoléhejte se výhradně na bezpečnostní zaří- zení vestavěná v řetězové pile. Jako uživatel ře- tězové pily byste měli učinit různá opatření, abys- te mohli pracovat bez nehod a zranění. Zpětný ráz je následkem špatného nebo chybné- ho používání stroje. Lze mu zabránit vhodnými preventivními opatřeními, která jsou dále popsá- na:

Držte pilu pevně oběma rukama, přičemž palec a prsty obepínají držadla řetězové pily. Udržujte Vaše tělo a ruce v poloze, ve které můžete odolat silám zpětného rázu. Když jsou provedena vhodná preventivní opatření, může uživatel zvládnout síly zpět- ného rázu. Nikdy řetězovou pilu nepouštějte z ruky.

Vyvarujte se abnormálního držení těla a neřezejte nad výškou ramen. Tím se přede- jde neúmyslnému dotyku špičky lišty a bude umožněna lepší kontrola řetězové pily v neo- čekávaných situacích.

Vždy používejte výrobcem předepsané ná- hradní lišty a řetězy. Špatné náhradní lišty a řetězy mohou vést k roztržení řetězu a/nebo ke zpětnému rázu.

Řiďte se pokyny výrobce pro broušení a údržbu řetězu. Příliš nízké omezovače hloubky zvyšují sklon ke zpětnému rázu.

3.3 Bezpečnostní upozornění pro práci

Dbejte na specifické státní bezpečnostní předpisy, např. profesních sdružení, pojišťo- ven, úřadů bezpečnosti práce.

Pracujte pouze při dostatečném denním svět- le nebo umělém osvětlení.

Pracoviště udržujte uklizené bez zbytečných předmětů (například odřezaných částí) – ne- bezpečí klopýtnutí.

Majitel je zodpovědný za nehody s jinými osobami a za jejich majetek.

Mladiství mladší 16 let nebo osoby, které ne- jsou seznámeny s návodem k použití, ne- smějí stroj používat.

Pokud pracujete s řetězovou pilou poprvé: Nechejte si vysvětlit od prodejce nebo jiného odborníka, jak se s řetězovou pilou zachází, nebo absolvujte odpovídající školení.

Kdo pracuje s řetězovou pilou, musí být od- počatý, zdravý a v dobrém rozpoložení. Kdo se nesmí ze zdravotních důvodů namáhat, měl by se zeptat lékaře, zda může pracovat sřetězovou pilou.

Přijměte opatření na ochranu proti zatíže- ní vibracemi. Podle toho, jak je nářadí pou- žíváno, se skutečné hodnoty vibrací mohou odlišovat od hodnot uvedených v technických údajích. Přitom vezměte vúvahu celý průběh práce, tedy idobu, kdy nářadí pracuje bez zátěže nebo je vypnuté. Vhodná opatření za- hrnují mimo jiné pravidelnou údržbu a ošetřo- vání nářadí a jeho nástavců, udržování rukou v teple, pravidelné přestávky a dobré pláno- vání průběhu práce.

Zjistěte maximální dobu manipulace a pracovních přestávek podle hodnot vibra- cí.

Dodržujte ustanovení pro provozní dobu řetězo- vých pil specifická pro danou zemi. Provozní do- ba řetězových pil může být omezena národními nebo lokálními předpisy.CZ 248 6436 | 6442 Bezpečnostní pokyny

3.3.3 Práce s řetězovou pilou

VÝSTRAHA! Nebezpečí těžkého poranění. Jestliže se použije nedostatečně smon- tovaná řetězová pila, může dojít k těž- kým zraněním.

Používejte řetězovou pilu až poté, co byla úplně smontována.

Před každým použitím proveďte vi- zuální kontrolu, abyste si ověřili, zda je řetězová pila úplná a nejsou na ní poškozené nebo opotřebované sou- částky. Bezpečnostní a ochranná zařízení musí být intaktní.

Pro případ úrazu mějte stále připravenou po- hotovostní lékárničku.

Zabraňte dotyku s kovovými předměty, které se nacházejí v zemi nebo jsou s nimi spojeny elektricky vodivě.

Osobní ochranné vybavení se skládá z:

Ochrana sluchu (např. ochranná sluchát- ka), zejména při denní práci delší než 2,5 hodiny

Ochranné brýle nebo ochrana obličeje na helmě

Ochranné kalhoty s vložkou chránící proti pořezání

Pevné pracovní rukavice

Bezpečnostní obuv s drsnou podrážkou, ocelovou špičkou a vložkou k ochraně před prořezáním

Řetězovou pilu nepoužívejte nad výší ramen, neboť tak již není možná bezpečná manipu- lace.

Při změně místa vypněte motor a nasaďte chránič řetězu.

Při nepoužívání benzinový motor vypněte a nasuňte ochranu řetězu.

Řetězovou pilu odkládejte jen vypnutou.

Řetězovou pilu nepoužívejte ke zdvihání ne- bo přesouvání dřeva.

Kmeny, které jsou silnější než délka pily, smí řezat pouze odborný personál.

K řezání nasazujte pouze běžící pilu, přístroj nikdy nezapínejte s nasazeným řetězem.

Dbejte na to, aby se olej na pilový řetěz ne- dostal do půdy.

Práci neprovádějte za deště, sněhu nebo za bouřky.

Bezpečnostní a ochranná zařízení nikdy ne- vyřazujte z provozu.

3.3.4 Zatížení vibracemi

VÝSTRAHA! Nebezpečí vyplývající z vibrací Skutečná emisní hodnota vibrací při po- užívání stroje se může odlišovat od hod- noty uváděné výrobcem. Před popř. bě- hem používání respektujte následující ovlivňující faktory:

Je stroj používán v souladu s urče- ným účelem?

Je materiál správným způsobem po- sekán, popř. zpracován?

Nachází se stroj v řádném stavu vhodném k používání?

Je řezný nástroj správně nabrouše- ný, popř. je řezný nástroj správně namontovaný?

Jsou namontovány rukojeti a event. volitelné vibrační rukojeti, a jsou pevně spojeny se strojem?

Stroj provozujte jen s otáčkami spalovacího motoru potřebnými pro příslušnou práci. Ne- vytáčejte motor na maximum, snížíte hluk a vibrace.

Kvůli neodbornému používání a údržbě se mohou zvýšit vibrace stroje a hlučnost. To vede ke zdravotním újmám. V takovém přípa- dě stroj ihned vypněte a nechte ho opravit od autorizovaného servisu - dílny.

Stupeň zatížení vibracemi je závislý na pro- váděné práci, popř. používání stroje. Odhad- něte je a vložte odpovídající pracovní pře- stávky. Výrazně se tím sníží zatížení vibrace- mi po celou pracovní dobu.

Delší používání stroje vystavuje obsluhu vib- racím a může zapříčinit oběhové problémy („bílý prst - Raynaudova nemoc“). Abyste toto riziko zmenšili, noste rukavice a držte ruce v teple. Pokud se objeví symptom „bílého prs- tu“, ihned vyhledejte lékaře. K tomuto symp- tomu patří: Necitlivost, ztráta stability, mra- venčení, svědění, bolest, ubývání síly, změna barvy nebo stavu kůže. Normálně postihují tyto symptomy prsty, ruce nebo puls. Nebez- pečí se zvyšuje za nízkých teplot (asi pod 10°C).2500096_b 249 Bezpečnostní pokyny

Během pracovního dne si dělejte delší pře- stávky, abyste si mohli odpočinout od hluku a vibrací. Plánujte si práci tak, aby se použití strojů se silnými vibracemi rozložilo na něko- lik dnů.

Máte-li nepříjemný pocit nebo jste během po- užívání stroje zjistili zabarvení kůže na vašich rukou, okamžitě přerušte práci. Dodržujte do- statečně dlouhé pracovní přestávky. Bez do- statečných přestávek v práci může dojít k vib- račnímu syndromu ruka-paže.

Minimalizujte riziko vystavení vibracím. Stroj udržujte podle pokynů v návodu k použití.

Používáte-li stroj častěji, kontaktujte svého prodejce k zakoupení antivibračního příslu- šenství (např. držadla).

V pracovním plánu specifikujte, jak lze omezit zatížení vibracemi.

3.3.5 Zatížení hlukem

Určitému zatížení hlukem nelze u tohoto stroje zabránit. Hlučné práce provádějte v doporuče- ných a určených dobách. Dodržujte event. doby klidu a pracovní dobu omezte na minimum. Ke své osobní ochraně a k ochraně v blízkosti se na- cházejících osob noste vhodnou ochranu sluchu.

3.3.6 Zacházení s benzínem a olejem

NEBEZPEČÍ! Nebezpečí výbuchu a požáru Vytékající směs benzínu a vzduchu způ- sobuje výbušnou atmosféru. Vznět, vý- buch a požár mohou při neodborném za- cházení s palivem vést k těžkým úrazům a dokonce k smrti.

Při zacházení s benzínem nekuřte.

Manipulujte s benzínem pouze ven- ku a nikdy ne v uzavřených místnos- tech.

Bezpodmínečně dodržujte v násle- dujícím uvedená pravidla chování.

Přepravujte a skladujte benzín a olej výlučně v nádržích, které jsou k tomu schválené. Za- bezpečte, aby k uskladněnému benzínu a oleji neměly přístup děti.

Zajistěte kvůli prevenci kontaminace půdy (ochrana životního prostředí), aby při tanko- vání neunikl do půdy žádný benzín ani olej. K natankování používejte trychtýř.

Nikdy netankujte přístroj v uzavřeném prosto- ru. Na podlaze se mohou nashromáždit ben- zínové výpary a může nastat vznět nebo do- konce výbuch.

Neprodleně setřete rozlitý benzín z přístroje a z podlahy. Textilie, kterými jste benzín utírali, nechejte vyschnout na dobře větraném mís- tě, než je zlikvidujete. V jiném případě by mohlo nastat náhlé samovznícení.

Pokud jste benzín rozlili, vznikají benzínové výpary. Proto nestartujte přístroj na stejném místě, ale nejméně v 3 m vzdálenosti.

Zabraňte kontaktu kůže s ropnými produkty. Nevdechujte benzínové výpary. K natanková- ní si vždy berte pracovní rukavice. Pravidelně vyměňujte a čistěte svůj ochranný oděv.

Dbejte na to, aby Vaše šaty nepřišly do kon- taktu s benzínem. Oděv ihned vyměňte, po- kud se na něj dostal benzín.

Nikdy netankujte přístroj s běžícím nebo hor- kým motorem.

3.3.7 Bezpečnost osob, zvířat a věcných

Stroj používejte jen k té práci, pro kterou je určen. Použití k jinému než určenému účelu může mít za následek poranění i poškození věcných hodnot.

Stroj zapněte jen tehdy, jestliže se v pracovní oblasti nenacházejí žádné osoby a zvířata.

Udržujte bezpečnostní odstup od osob a zví- řat, resp. vypněte přístroj, když se přiblíží osoby nebo zvířata.

Nemiřte výfukovým paprskem motoru nikdy na osoby a zvířata, jakož i na hořlavé produk- ty a předměty.

Nikdy nesahejte do sací a větrací mřížky, když běží motor. Rotující části přístroje mo- hou způsobit zranění.

Přístroj vypněte vždy, když jej nepotřebujete, např. při přechodu na jinou pracovní oblast, při údržbě a opravách, při tankování směsi benzínu a oleje.

Přístroj vypněte ihned, pokud se stane úraz, abyste zabránili dalším poraněním a věcným škodám.

Stroj nikdy nepoužívejte s opotřebovanými nebo vadnými díly. Opotřebované nebo vad- né díly přístroje mohou zapříčinit těžké úrazy.

Nepoužívaný přístroj ukládejte mimo dosah dětí.CZ 250 6436 | 6442 Montáž 4 MONTÁŽ NEBEZPEČÍ! Nebezpečí života a nebezpečí nejtěž- ších zranění. Ohrožení života a nebezpečí nejtěžších úrazů u zapnutého motoru.

Všechny zásahy provádějte při vy- pnutém motoru. POZOR! Nebezpečí poškození stroje Nebezpečí poškození stroje při neodbor- né montáži.

Vybalení a montáž musí být prove- deny na rovné a stabilní ploše.

Pro manipulaci se strojem a s obaly musí být k dispozici dostatečný pro- stor i vhodné nářadí. POZOR! Nebezpečí poškození životního pro- středí Nebezpečí ohrožení životního prostředí při neodborné likvidaci.

Likvidace obalu musí proběhnout v souladu s místními předpisy. OPATRNĚ! Nebezpečí zranění Ostrohranné a pohybující se části strojů mohou vést k poranění.

Při montáži vodicí lišty a řetězu vždy používejte pevné pracovní rukavice.

Věnujte maximální pozornost montá- ži vodicí lišty a řetězu, abyste nena- rušili bezpečnost a výkonnost stroje; v případě pochybností se obraťte na Vašeho prodejce. UPOZORNĚNÍ Stroj je dodáván s odmontovanou vodicí lištou a řetězem a s prázdnou palivovou a olejovou nádrží. Před montáží se přesvědčte, zda není aktivní ře- tězová brzda. Řetězová brzda se uvolní, jestliže chránič rukou (01/3) zatáhnete směrem k rukojeti (01/4).

4.1 Montáž vodicí lišty a pilového řetězu (02

1. Obě šestihranné matice (02/1) uvolněte do-

daným kombinovaným klíčem a odstraňte ochranu řetězového kola (02/2) (02/a).

2. Sejměte plastový distanční díl (02/3); tento

distanční držák slouží k přepravě zabaleného stroje a již není potřeba.

3. Drážku vodicí lišty (03/1) vložte do závrtných

šroubů (03/2) (03/a). Vodicí lištu posuňte směrem ke krytu stroje (03/b).

4. Pilový řetěz (04/1) položte kolem řetězového

kola (04/2) a do drážky vodicí lišty (04/3), při- tom dbejte na směr běhu. Pilový řetěz polož- te nad hvězdici vodicí lišty (05/a).

5. Zase namontujte ochranu řetězového kola

(06/1), lehce utáhněte šestihranné matice (06/2).

6. Vodicí lištu vysuňte z krytu stroje, až se pilo-

vý řetěz lehce napne.

7. Obě šestihranné matice (06/2) utáhněte jen

tak, aby šlo pilový řetěz ještě napnout.

8. Seřizovací šroub napínáku řetězu (06/3) uta-

hujte do té míry, až je pilový řetěz správně napnutý (viz Kapitola 5.4 "Kontrola napnutí řetězu (06, 08)", strana252).

9. Utáhněte šestihranné matice (06/2).

POZOR! Nebezpečí poškození stroje Použití samotného benzínu motor po- škodí a má za následek ztrátu záruky.

Používejte pouze kvalitní benzín a mazací olej, abyste dlouhodobě za- jistili celkový výkon a životnost me- chanických dílů. UPOZORNĚNÍ Bezolovnatý benzín má sklon ke tvorbě usazenin v nádobách, když je skladován déle než 2 měsíce. Vždy používejte čer- stvý benzín! Tento stroj je vybaven dvoudobým motorem, kte- rý je poháněn směsí benzínu a oleje. Vhodný olej Používejte jen kvalitní syntetické oleje pro dvou- dobé motory. U vašeho prodejce jsou k dostání2500096_b 251 Uvedení do provozu oleje vyvinuté speciálně pro takové motory, které mohou zaručit vysoké výkony. Vhodný benzin Používejte jen bezolovnatý benzin s minimálním oktanovým číslem 90 ROZ.

5.1.1 Míchání paliva

NEBEZPEČÍ! Nebezpečí výbuchu a požáru Benzín a směs paliva jsou hořlavé!

Benzín a směs paliva uchovávejte výhradně v nádobách schválených pro paliva, a to na bezpečném mís- tě, daleko od zdrojů tepla a otevře- ného ohně.

Nádoby nikdy neukládejte v dosahu dětí.

Během přípravy směsi paliva nekuř- te a benzínové výpary nevdechujte. POZOR! Nebezpečí poškození motoru Čistý benzín vede k poškození a úplné- mu výpadku motoru. V tomto případě nemůže uplatnit vůči výrobci nároky na záruku.

Provozujte motor vždy na směs ben- zín/olej v předepsaném směsném poměru. UPOZORNĚNÍ Směs je vystavena trvalému procesu stárnutí. Nepřipravujte příliš velká množ- ství, abyste se vyvarovali usazenin. UPOZORNĚNÍ Pravidelně čistěte nádoby na směs pali- va a benzín, abyste odstranili případné usazeniny. V případě nedostatečného smíchání se zvyšuje riziko předčasného zadření pístu kvůli příliš chu- dé směsi. Záruka ztrácí svou platnost i tehdy, jestliže nejsou dodržovány pokyny k míchání pali- va atd. uvedené v této příručce. Následovně najdete v tabulce správný směšovací poměr s příkladem. Směšovací poměr Benzin Olej 50:1 (50 dílů paliva a 1 díl oleje) 5 litrů 100 ml

1. Do schváleného kanystru dejte cca polovinu

uvedeného množství benzínu.

2. Přidejte veškerý olej podle údaje v tabulce.

3. Přidejte zbývající benzin.

4. Nádobu uzavřete a dobře promíchejte.

5.2 Mazivo na řetězy

POZOR! Nebezpečí poškození stroje Použití starého oleje pro mazání řetězu na základě obsaženého kovového oděru vede k předčasnému opotřebení vodicí lišty a pilového řetězu. Navíc odpadá zá- ruka výrobce.

Nikdy nepoužívejte starý olej, ale jen biologicky odbouratelný olej na pilo- vý řetěz. POZOR! Nebezpečí poškození životního pro- středí Používání minerálního oleje pro mazání řetězu vede k trvale se zvyšujícímu po- škození životního prostředí.

Nikdy nepoužívejte minerální olej, ale jen biologicky odbouratelný olej na pilový řetěz. Nesmí být použit znečištěný olej, aby se předešlo ucpání filtru v nádrži a neodvratnému poškození olejového čerpadla. Používání kvalitního oleje je rozhodující pro do- sažení účinného mazání řezného ústrojí; použitý nebo nekvalitní olej negativně ovlivňuje mazání a zkracuje životnost pilového řetězu a vodicí lišty. Doporučujeme zcela naplnit nádrž oleje při kaž- dém plnění paliva (pomocí trychtýře). Protože ka- pacita nádrže oleje je dimenzována tak, aby pali- vo došlo dříve než olej, je zaručeno, že stroj ne- bude používán bez maziva.CZ 252 6436 | 6442 Uvedení do provozu

5.3 Plnění provozních prostředků (07)

NEBEZPEČÍ! Nebezpečí výbuchu a požáru Vytékající směs benzínu a vzduchu způ- sobuje výbušnou atmosféru. Vznět, vý- buch a požár mohou při neodborném za- cházení s palivem vést k těžkým úrazům a dokonce k smrti.

Při zacházení s benzínem nekuřte.

Manipulujte s benzínem pouze venku a nikdy ne v uzavřených místnostech.

Bezpodmínečně dodržujte v násle- dujícím uvedená pravidla chování. Plnění paliva

1. Vypněte motor a ochranný kryt nasaďte na

2. Očistěte uzávěr nádrže (07/1) a jeho okolí,

aby se do nádrže nedostala žádná nečistota.

3. Uzávěr nádrže (07/1) opatrně našroubujte,

protože se uvnitř mohl vytvořit tlak.

4. Palivo nalévejte trychtýřem.

5. Uzávěr nasaďte na nádrž a pevně jej za-

6. Z podlahy a stroje odstraňte rozlité palivo.

7. Stroj zase spusťte poté, co se zmizí palivové

výpary. Doplňte olej na pilový řetěz

1. Vypněte motor a ochranný kryt nasaďte na

2. Očistěte uzávěr olejové nádrže (07/2) a jeho

okolí, aby se do nádrže nedostala žádná ne- čistota.

3. Našroubujte uzávěr olejové nádrže (07/2).

4. Olej na pilový řetěz nalévejte trychtýřem.

5. Uzávěr nasaďte na olejovou nádrž a pevně

6. Z podlahy a stroje odstraňte rozlitý olej na pi-

5.4 Kontrola napnutí řetězu (06, 08)

NEBEZPEČÍ! Nebezpečí života a nebezpečí nejtěž- ších zranění. Ohrožení života a nebezpečí nejtěžších úrazů u zapnutého motoru.

Všechny zásahy provádějte při vy- pnutém motoru. Napnutí je správné, jestliže se tažné články při nadzvednutí pilového řetězu ve středu vodicí lišty neuvolní z vedení (08/1), ale pilovým řetězem lze přitom ještě otáčet. Napnutí pilového řetězu

1. Dodaným kombinovaným klíčem uvolněte

šestihranné matice (06/2) ochrany řetězové- ho kola (06/1).

2. Seřizovací šroub (06/3) napínáku řetězu uta-

hujte do té míry, až je pilový řetěz správně napnutý.

3. Utáhněte šestihranné matice (06/2).

5.5 Kontrola řetězové brzdy (09)

VÝSTRAHA! Ohrožení života a nebezpečí nejtěžších úrazů kvůli defektní řetězové brzdě Pokud řetězová brzda nefunguje, může to zapříčinit např. při zpětném nárazu (Kickback) těžká zranění či dokonce smrt obsluhy běžící řetězovou pilou.

Před začátkem každé práce odzkou- šejte řetězovou brzdu.

Nezapínejte řetězovou pilu, pokud je řetězová brzda defektní. V takovém případě nechejte řetězovou pilu zkontrolovat v dílně zákaznického servisu. Stroj je vybaven bezpečnostním brzdovým systé- mem (řetězovou brzdou). Řetězová brzda je zařízení, které bylo vyvinuto k okamžitému zastavení pohybu pilového řetězu, jestliže došlo ke zpětnému rázu. Obvykle se řetě- zová brzda automaticky aktivuje setrvačností hmoty. Tato brzda může být ke kontrole ovládána i ruč- ně.

1. Spusťte motor a stroj pevně držte za obě dr-

2. Stiskněte bezpečnostní blokovací tlačítko

(01/8) a plynovou páčku (01/7) k uvedení ře- tězu do pohybu, pak chránič rukou (09/1) hřbetem ruky přitlačte dopředu (09/a); pilový řetěz se musí okamžitě zastavit.

3. Zůstane-li pilový řetěz stát, okamžitě uvolně-

te bezpečnostní blokovací tlačítko a poté ply- novou páčku.

5. K uvolnění řetězové brzdy zatlačte chránič

Dodržujte ustanovení pro provozní dobu spe- cifická v dané zemi.

Zadní držadlo pily pevně uchopte pravou ru- kou a obloukovou rukojeť levou a pevně drž- te.

Pokud motor běží, rukojeti nepouštějte.

Řetězovou pilu nepoužívejte v případě:

vlivu alkoholu, léků a drog

6.1 Zapnutí/vypnutí motoru

VÝSTRAHA! Nebezpečí výbuchu a požáru Vytékající směs benzínu a vzduchu způ- sobuje výbušnou atmosféru. Vznět, vý- buch a požár mohou při neodborném za- cházení s palivem vést k těžkým úrazům a dokonce k smrti.

Motor startujte minimálně 3 metry od místa plnění.

6.1.1 Nastartování motoru (10, 11)

OPATRNĚ! Nebezpečí poranění startovacím lan- kem Rychlým zpětným pohybem startovacího lanka je ruka rychle tažena k motoru. Při- tom může dojít k pohmoždění a vymknutí.

Startovací lanko nikdy neovíjejte ko- lem ruky. POZOR! Nebezpečí poškození stroje Bude-li startovací lanko vytaženo moc daleko, může dojít k poškození.

Lanko nevytahujte zcela, netahejte je tak, aby se odíralo o vodicí otvor a vracejte se s držadlem zpět tak, aby se lanko opět správně navinulo. POZOR! Nebezpečí poškození stroje Budete-li motor provozovat s vysokými otáčkami a aktivní řetězovou brzdou, může dojít k přehřátí spojky.

Motor nenechávejte běžet s vysokými otáčkami a aktivní řetězovou brzdou. Studený start Pod studeným startem se rozumí spuštění moto- ru, jestliže byl alespoň 5 minut vypnutý nebo po doplnění paliva.

1. Stroj odstavte na rovnou plochu, držte jej za

přední rukojeť a stroj přitiskněte k zemi. Eventuálně špičkou pravé nohy stoupněte do zadní rukojeti.

2. Aktivujte řetězovou brzdu stlačením chrániče

rukou směrem dopředu.

3. Odstraňte ochranný kryt pilového řetězu.

4. 3 až 4x stiskněte balonek palivového čerpa-

5. Točte knoflíkem sytiče (11/1) ve směru hodi-

nových ručiček až na doraz.

6. Volnou rukou zatáhněte za rukojeť startéru

(11/2) směrem nahoru (11/a), až ucítíte od- por.

7. Rukojeť startéru neuvolňujte, několikrát za ni

silně zatáhněte, až motor poprvé naskočí. Pak otáčejte knoflíkem sytiče (11/1) proti směru hodinových ručiček až na doraz.

8. Rukojeť startéru (11/2) několikrát silně zatáh-

něte, až motor zase naskočí.

9. Jakmile motor běží, krátce stiskněte bezpeč-

nostní blokovací tlačítko (11/3) a plynovou páčku (11/4). Tím se uvolní škrticí klapka kar- burátoru z blokovací polohy.

10. Stroj nechejte přibližně jednu minutu běžet ve

11. Uvolněte řetězovou brzdu tažením chrániče

rukou směrem dozadu. Teplý start Pokud motor na krátkou dobu zastavíte, můžete jej nastartovat jen stisknutím balonku palivové nádrže, ale bez otočení knoflíku sytiče.

6.1.2 Vypnutí motoru (12)

1. Uvolněte bezpečnostní blokovací tlačítko

(12/1) a poté plynovou páčku (12/2).

2. Motor nechejte několik sekund běžet na-

3. Sklopné tlačítko (12/3) stlačte do polohy

„0“ (12/a).CZ 254 6436 | 6442 Chování při práci a pracovní technika

6.2 Po ukončení práce

VÝSTRAHA! Nebezpečí poranění řezáním Ostré články pilového řetězu mohou za- příčinit řezné rány.

Noste ochranné rukavice. VÝSTRAHA! Nebezpečí požáru Zahřátý stroj může zapálit odřezky (např. piliny, zbytky větví nebo listy).

Nechte motor vychladnout dříve, než stroj odstavíte do místnosti.

Pro snížení rizika požáru je nutné stroj očistit od pilin, zbytků větví, listí nebo nadměrného mazacího tuku.

Nádoby s odpadem z řezání nesmí být ukládány uvnitř místností.

1. Vypněte motor (viz Kapitola 6.1.2 "Vypnutí

motoru (12)", strana253).

2. Nechte stroj vychladnout.

3. Odstraňte veškeré piliny z řezání nebo zbytky

4. Při silném znečištění pilový řetěz demontujte

a nechte jej několik hodin odmočit v nádobě se speciálním čističem. Potom jej opláchněte čistou vodou a před montáží na stroj jej na- stříkejte příslušným protikorozním sprejem.

5. Před uložením stroje nasaďte na pilový řetěz

6.3 Přechod mezi normálním/letním a

zimním provozem(29) Aby se při nízkých okolních teplotách (pod 5°C) předešlo námraze na karburátoru, může být na- sávaný vzduch předehříván změnou šoupátka do polohy pro zimní provoz. Šoupátko je přímo do- sažitelné po sejmutí víka vzduchového filtru. POZOR! Nebezpečí poškození motoru přehřá- tím Bude-li řetězová pila provozována při teplotě více než 5°C a šoupátko se na- chází v poloze pro zimní provoz, může dojít k přehřátí.

Před použitím zkontrolujte teplotu prostředí a v případě potřeby uprav- te polohu šoupátka.

1. Demontujte víko vzduchového filtru (viz Kapi-

tola 8.1 "Demontáž/montáž víka vzduchové- ho filtru (20)", strana257).

2. Šoupátko (29/1) ručně vytáhněte z rámu (29/

3. Šoupátko otočte horizontálně (29/b):

Více než 5°C, tzn. normální/letní provoz: Symbol slunce (29/2) musí být viditelný v normálním/letním provozu.

Méně než 5°C, tzn. zimní provoz: Sym- bol sněhové vložky (29/3) musí být vidi- telný v zimním provozu.

4. Šoupátko otočte vertikálně (29/c).

5. Šoupátko zasuňte do rámu (29/d).

6. Namontujte víko vzduchového filtru (viz Kapi-

tola 8.1 "Demontáž/montáž víka vzduchové- ho filtru (20)", strana257). 7 CHOVÁNÍ PŘI PRÁCI A PRACOVNÍ TECHNIKA NEBEZPEČÍ! Nebezpečí života kvůli nedostateč- ným odborným znalostem! Nedostatečné odborné znalosti mohou vést k nejvážnějším zraněním či smrti!

Kácet a odvětvovat stromy smějí pouze vyškolené a zkušené osoby. NEBEZPEČÍ! Ohrožení života nekontrolovatelnými pohyby stroje Pohybující se pilový řetěz vyvíjí enormní síly, které mohou vést k náhlému nekon- trolovatelnému vylomení a odmrštění ře- tězové pily.

Řetězovou pilu vždy pevně držte oběma rukama, levou rukou za přední rukojeť a pravou rukou za zadní rukojeť. Nezávisle na tom, zda jste levák nebo pravák. NEBEZPEČÍ! Ohrožení života zpětným rázem (kic- kback)! Zpětným rázem (kickback) stroje může uživatel utrpět zranění ohrožující život.

Bezpodmínečně dodržujte opatření k zabránění zpětnému nárazu!2500096_b 255 Chování při práci a pracovní technika OPATRNĚ! Nebezpečí ohrožení zdraví vdechová- ním nebezpečných látek! Vdechování výparů mazacího oleje, od- padních plynů a prachu z pilování může vést k nebezpečí poškození zdraví.

Vždy noste předepsané osobní ochranné prostředky. OPATRNĚ! Nebezpečí poranění u zablokované řetězové pily Jestliže se pokusíte u běžícího motoru vytáhnout v řezu zablokovanou řezací soupravu, tzn. pilový řetěz/vodicí lištu, hrozí nebezpečí poranění a také poško- zení stroje.

Motor zastavte a podepřete řez (např. kácecím sochorem) nebo dru- hou řetězovou pilou, popř. řezací soupravou proveďte odlehčovací řez. Okamžitě vyjměte vklíněnou ře- zací soupravu, jestliže se řez roze- vře.

Dodržujte pokyny uvedené v násle- dujících částech a postup k zameze- ní blokování, popř. sevření řetězové pily. UPOZORNĚNÍ Zemědělská profesní sdružení pravidel- ně nabízejí kurzy zacházení s řetězový- mi pilami a kurzy kácení stromů.

7.1 Použití zachycovacího zubu (13)

1. Zachycovací zub (13/1) zapíchněte do kme-

nu a pilovým řetězem proveďte obloukový pohyb (13/a) tak, aby se pilový řetěz zařízl do dřeva.

2. Pracovní krok několikrát zopakujte a přitom

přesaďte nasazovací bod zachycovacího bo- du (13/b).

7.2 Kácení stromů (14, 15)

NEBEZPEČÍ! Ohrožení života padajícím stromem! Pokud není možný únik při pádu stromu, může dojít k těžkému zranění či dokon- ce ke smrti!

S kácením začínejte až tehdy, po- kud je od káceného stromu zaruče- na úniková cesta bez překážek. NEBEZPEČÍ! Ohrožení života nekontrolovaně pa- dajícím stromem! Nekontrolovaně padající stromy mohou způsobit vážná zranění až smrt!

Aby byl zajištěn kontrolovaný pád strom, ponechejte mezi zářezem a hlavním řezem nedořez, který činí cca 1/10 průměru kmenu.

Nekácejte za větru. UPOZORNĚNÍ Smějí se použít pouze klíny ze dřeva, plastu nebo hliníku. Než je možné začít s kácením, je třeba provést následující opatření.

Zajistěte, aby se v nebezpečné oblasti nezdr- žovaly žádné osoby, zvířata a nenacházely se tam žádné předměty.

Bezpečnostní vzdálenost k jiným pracovištím nebo předmětům má být minimálně 2½ délky stromu.

Dávejte pozor na přívodní vedení a cizí maje- tek. Případně informujte rozvodný závod ne- bo vlastníka.

Určete směr, kterým bude strom padat. O směru pádu stromu rozhoduje:

přirozený sklon stromu

jednostranné ovětvení

rovina nebo poloha na svahu

asymetrický růst, poškození dřeva

směr větru a jeho rychlost

Při poloze ve svahu vždy pracujte nad káce- ným stromem.

Zajistěte, aby se na předem vytyčené ústupo- vé cestě nenacházely žádné překážky. Ústu-CZ 256 6436 | 6442 Chování při práci a pracovní technika pová cesta má vést asi 45° šikmo zpět od směru pádu (14).

Kmen musí být bez chrastí, větví a cizích tě- les (např. nečistoty, kameny, volná kůra, hře- bíky, skoby, dráty atd.). K pokácení stromu se provede jeden zářez a je- den hlavní řez.

1. U hlavních a krátících řezů umístěte do řeza-

ného dřeva bezpečně zachycovací zub.

2. Zářez (15/c) nejprve řežte vodorovně, potom

šikmo shora pod úhlem minimálně 45°. Tím se zabrání zaklínění řetězové pily při řezání druhého zářezu. Zářez musí být umístěn co možné nejblíže k zemi a v požadovaném směru kácení (15/e). Hloubka zářezu by měla být cca 1/4 průměru kmenu.

3. Hlavní řez (15/d) řežte přesně vodorovně

proti zářezu. Hlavní řez se musí naříznout ve výšce 3-5 cm nad vodorovným zářezem.

4. Hlavní řez (15/d) řežte tak hluboko, aby mezi

zářezem (15/c) a hlavním řezem (15/d) zůstal nedořez (15/f) minimálně 1/10 průměru kme- nu. Tento nedořez brání tomu, aby se strom otočil a spadl špatným směrem. Když se hlavní řez (15/d) přiblíží k nedořezu (15/f), měl by strom začít padat. Pokud strom padá během řezání:

Pokud strom padá špatným směrem ne- bo se naklání zpět a skřípe řetězovou pi- lu, hlavní řez přerušte. K otevření řezu a naklonění stromu do požadovaného smě- ru pádu zarazte klíny.

Řetězovou pilu okamžitě vytáhněte z ře- zu, vypněte a odložte.

Jděte na únikovou cestu.

Dávejte pozor na padající větve.

5. Pokud strom zůstane stát, zarážením klínů

ve směru hlavního řezu ho kontrolovaně veď- te k pádu.

6. Po skončení řezání okamžitě sejměte ochra-

nu sluchu a dávejte pozor na signály nebo výstražná volání.

7.3 Odvětvování (16)

Při této práci je třeba dodržovat následující body:

Podržte řetězovou pilu na kmeni stromu a od- řízněte volně přístupné větve jednu po druhé přímo na kmeni stromu (16/a). Na svazích postupujte zdola nahoru.

Větší dolů směřující větve, které strom podpí- rají, nechte zprvu tak.

Menší větve oddělte jedním řezem.

Dávejte pozor na větve pod napětím, tyto vět- ve nejdříve kousek nařízněte shora, poté je přeřízněte zdola nahoru, aby se předešlo za- klínění řetězové pily (16/b).

Volné visící větve nejdříve kousek nařízněte zdola, poté je přeřízněte shora (16/c).

Zapichovací, podélné a tangenciální řezy by měly provádět jen zkušené nebo vyškolené osoby.

7.4 Zkracování kmenu (17, 18, 19)

Při této práci je třeba dodržovat následující body:

Při poloze ve svahu vždy pracujte nad kme- nem stromu, neboť kmen stromu se může odkutálet.

Řetězovou pilu veďte tak, aby se v prodlou- žené oblasti pohybu pilového řetězu nena- cházela žádná část těla.

Řetězovou pilu nasaďte na kmen:

Zachycovací zub zasaďte hned vedle hrany řezu a řetězovou pilu nechte kolem tohoto bodu otáčet.

Řetězová pila může při nasazování sklouznout na bok nebo lehce odskočit. To je závislé na dřevu a stavu pilového řetězu. Proto musíte řetězovou pilu stále pevně držet.

Na konci řezu se řetězová pila díky své vlast- ní hmotnosti vytočí, jestliže již nebude v řezu. Kontrolovaně ji přidržujte v opačném směru a nevyvíjejte žádný tlak, aby se pilový řetěz ne- dotkl podlahy.

Po skončení řezu vyčkejte, až pilový řetěz zastaví, než řetězovou pilu vypnete.

Motor řetězové pily vždy vypínejte, než pře- jdete k dalšímu stromu. Celá délka kmenu leží rovnoměrně:

Kmen rozřezávejte odshora a neřežte do ze- mě (17/a). Kmen leží na jednom konci:

Aby se předešlo zaklínění řetězové pily a roz- tříštění dřeva, nejprve odřízněte 1/3 průměru kmenu zdola (18/a), pak zbytek shora para- lelně s dolním řezem (18/b). Kmen leží na obou koncích: Aby se předešlo zaklínění řetězové pily a roztříš- tění dřeva, nejprve odřízněte 1/3 průměru kmenu shora (19/a), pak zbytek zdola paralelně s horním řezem (19/b).2500096_b 257 Údržba a péče

7.5 Zkracování řeziva

Při této práci je třeba dodržovat následující body:

Používejte bezpečnou podpěru pro řezání (koza, klíny, trám).

Dbejte na bezpečný postoj a rovnoměrné rozložení tělesné hmotnosti.

Kulatinu zajistěte proti otočení.

K řezu nasazovat pouze běžící pilu. Řetězo- vou pilu nikdy nezapínejte s nasazeným řetě- zem.

Dřevo nepřidržujte nohou nebo za pomoci ji- né osoby.

NEBEZPEČÍ! Ohrožení života kvůli neodborné údržbě Práce údržby prováděné nekvalifikova- ným personálem i neschválené náhradní díly mohou v provozu přivodit těžká po- ranění a dokonce i smrt.

Neodstraňujte žádná bezpečnostní zařízení, musí být stále funkční.

Používejte jen schválené originální náhradní díly.

Pravidelnou a odbornou údržbou za- jistěte, aby se přístroj nacházel ve funkčním a čistém stavu. NEBEZPEČÍ! Nebezpečí života a nebezpečí nejtěž- ších zranění. Ohrožení života a nebezpečí nejtěžších úrazů u zapnutého motoru.

Všechny zásahy provádějte při vy- pnutém motoru. OPATRNĚ! Nebezpečí zranění Ostrohranné a pohybující se části strojů mohou vést k poranění.

Při údržbě, ošetřování a čištění vždy noste ochranné rukavice!

Správná údržba je zásadně nutná pro zacho- vání původní výkonnosti a provozní bezpeč- nosti stroje.

Zajistěte, aby všechny matice a šrouby byly pevně utaženy, aby bylo jisté, že stroj stále pracuje za dobrých podmínek.

Nikdy nepoužívejte stroj s opotřebovanými nebo poškozenými díly. Poškozené díly musí být vyměněny a nikdy nesmí být opravovány. Před údržbou:

Motor vypněte a nechte vychladnout.

Vytáhněte koncovku zapalovací svíčky.

Při práci na pilovém řetězu noste ochranné rukavice.

Nesundávejte ochranný kryt, s výjimkou pří- padů, kdy je nutné provést zásahy na vodicí liště nebo na řetězu.

Oleje, benzin a další znečisťující láky likviduj- te podle předpisů.

8.1 Demontáž/montáž víka vzduchového

filtru (20) Demontáž víka vzduchového filtru

1. Šroubovák zasuňte mezi pojistné svorky

(20/1) a víko vzduchového filtru (20/2).

2. Šroubovákem odtlačte pojistné svorky od ví-

ka vzduchového filtru (20/a).

3. Ze stroje sejměte víko vzduchového filtru (20/

c). Montáž víka vzduchového filtru

1. Příložku (20/3) víka vzduchového filtru za-

suňte pod kryt, poté na stroj nasaďte víko vzduchového filtru.

2. Pojistné svorky (20/1) přitlačte k víku vzdu-

chového filtru (20/b) tak, aby zaskočily.

8.2 Čištění vzduchového filtru (21)

POZOR! Ohrožení špinavým, poškozeným ne- bo chybějícím vzduchovým filtrem Jestliže chybí vzduchový filtr nebo je znečištěný či poškozený, dojde k neo- pravitelnému poškození motoru stroje.

Čištění vzduchového filtru je předpo- kladem pro bezchybný provoz a dlouhou životnost stroje. Aby se pře- dešlo poškození motoru, nepracujte bez vzduchového filtru nebo s po- škozeným vzduchovým filtrem.

Čištění by se mělo provádět po kaž- dých 15 hodinách použití stroje.

Filtrační vložku nesmíte nikdy prát a vždy ji musíte při znečištění nebo poškození vyměnit.CZ 258 6436 | 6442 Údržba a péče Demontáž vzduchového filtru

1. Motor vypněte a nechte vychladnout.

2. Demontujte víko vzduchového filtru (viz Kapi-

tola 8.1 "Demontáž/montáž víka vzduchové- ho filtru (20)", strana257).

3. Povolte křídlatou matici (21/1).

4. Vzduchový filtr (21/2) vytáhněte směrem na-

5. Nasávací otvor (21/3) uzavřete čistou utěr-

kou. To zabrání padání částic nečistot do prostoru karburátoru.

6. Oddělte oba díly vzduchového filtru (21/4).

Vyčištění vzduchového filtru

1. Nylonový filtr vyčistěte štětcem nebo jemným

kartáčem, eventuálně jej zevnitř směrem ven opatrně vyfoukejte stlačeným vzduchem. Montáž vzduchového filtru

1. Zase spojte oba díly vzduchového filtru

2. Vzduchový filtr (21/2) nasaďte na nasávací

otvor (21/3) (21/b).

3. Vzduchový filtr našroubujte s křídlatou maticí

8.3 Kontrola/výměna zapalovací svíčky (22,

23) Při poškození izolace, silném opálení elektrod nebo u nadměrně naolejovaných elektrod musíte zapalovací svíčku vyměnit. Příprava

1. Motor vypněte a nechte vychladnout.

2. Demontujte víko vzduchového filtru (viz Kapi-

tola 8.1 "Demontáž/montáž víka vzduchové- ho filtru (20)", strana257).

3. Vytáhněte koncovku zapalovací svíčky

(22/1). Kontrola vzdálenosti elektrod (23)

1. Zapalovací svíčku (22/2) vyšroubujte doda-

ným kombinovaným klíčem.

2. Elektrodu vyčistěte kartáčem (23/1).

3. Změřte vzdálenost (23/2). Vzdálenost musí

činit 0,6–0,7mm. Výměna zapalovací svíčky

1. Zapalovací svíčku (22/2) vyšroubujte doda-

ným kombinovaným klíčem.

2. Novou zapalovací svíčku zašroubujte až na

3. Koncovku nasuňte na zapalovací svíčku.

8.4 Vodicí lišta (25, 27)

K zamezení nesymetrickému opotřebení byste měli vodicí lištu pravidelně otáčet. Musí být provedena následující údržba:

Namažte ložisko vodicí hvězdice (27).

Drážku vodicí lišty vyčistěte škrabkou (není obsažena v dodávce) (25).

Vyčistěte mazací otvory.

Plochým pilníkem odstraňte otřepy z vodicích boků a případné odchylky mezi vedeními vy- rovnejte. Vodicí lišta musí být vyměněna, když:

hloubka drážky je menší než výška tažného článku (který se nikdy nesmí dotýkat dna drážky);

vnitřní vodicí stěna je tak opotřebována, že se řetěz naklání do strany.

8.5 Broušení pilového řetězu (24)

NEBEZPEČÍ! Ohrožení života zpětným rázem (kic- kback)! Neodborně nabroušený pilový řetěz zvy- šuje nebezpečí zpětného rázu, a tím ne- bezpečí smrtelného poranění.

Pilový řetěz by měl být odborně na- broušen tak, aby se snížilo nebezpe- čí zpětného rázu. UPOZORNĚNÍ Nezkušeným uživatelům řetězových pil doporučujeme, aby si pilový řetěz ne- chali nabrousit u odborníka v příslušném zákaznickém servisu. Z důvodů bezpečnosti a výkonnosti musí být ře- tězová pila vždy dobře nabroušena. Broušení je potřebné, když:

Piliny z řezání jsou prašné.

Pro řezání je nutné vynaložit větší sílu.

Zvyšuje se spotřeba paliva. Když je broušením pověřen školený servis, může být provedeno s příslušnými nástroji, které mají minimální úběr materiálu a zaručují rovnoměrné nabroušení všech zubů. Samostatné broušení pilového řetězu lze prová- dět pomocí speciálních kulatých pilníků, jejichž průměr je přizpůsoben jednotlivému typu řetězu2500096_b 259 Údržba a péče (viz Kapitola 8.10 "Tabulka údržby řetězu", stra- na260). Vyžaduje to šikovnost a zkušenosti, aby nedošlo k poškození zubů. K nabroušení pilového řetězu:

1. Vypněte motor, uvolněte brzdu řetězu, vodicí

lištu s namontovaným pilovým řetězem pev- ně upněte do vhodného svěráku a dbejte na to, aby se mohl pilový řetěz volně pohybovat.

2. Napněte pilový řetěz, pokud je volný.

3. Namontujte pilník do příslušného vedení a

potom jej veďte ve vybrání zubu, zachovávej- te přitom rovnoměrný sklon, podle profilu zu- bu.

4. Proveďte jen několik tahů pilníkem, výhradně

směrem dopředu, a tento pracovní krok opa- kujte na všech zubech se stejnou orientací (doprava nebo doleva).

5. Otočte polohu vodicí lišty ve svěráku, abyste

tento pracovní krok opakovali na zbývajících zubech.

6. Zkontrolujte, zda omezovací zub nevyčnívá z

kontrolního nástroje, případný přesah od- straňte plochým pilníkem a profil zaoblete.

7. Po nabroušení odstraňte všechny špony z pi-

lování a prach a promažte pilový řetěz v ole- jové lázni. Řetěz musí být vyměněn, když:

Délka zubů je menší než 5 mm.

Je-li k dispozici: Nebylo dosaženo označení na zubech řezacích článků;

Vůle článků na nýtech řetězu je příliš velká.

8.6 Kontrola vzdálenosti elektrod (26)

Stroj nikdy nepoužívejte bez dostatečného mazá- ní řetězu. Tím se zkrátí životnost stroje. Proto před zahájením práce zkontrolujte množství oleje v olejové nádrži a rozvod oleje.

1. Nastartujte stroj.

2. Běžící pilový řetěz držte asi 15cm nad paře-

zem nebo vhodnou podložkou. U dostatečného mazání se vytvoří lehký olejový film na pařezu (26/1).

8.7 Nastavení mazání řetězu (28)

NEBEZPEČÍ! Nebezpečí života a nebezpečí nejtěž- ších zranění. Ohrožení života a nebezpečí nejtěžších úrazů u zapnutého motoru.

Všechny zásahy provádějte při vy- pnutém motoru. Množství dopravovaného oleje lze regulovat seři- zovacím šroubem. Seřizovací šroub je umístěn na spodní straně stroje (28/1). K nastavení dopravovaného množství použijte malý šroubovák:

Ve směru hodinových ručiček pro menší do- pravované množství

Proti směru hodinových ručiček pro větší do- pravované množství Během práce pravidelně kontrolujte, zda je v ole- jové nádrži dostatek oleje.

8.8 Kontrola zastavení pilového řetězu při

volnoběhu VÝSTRAHA! Nebezpečí vyplývající z běžícího pilo- vého řetězu Pilový řetěz pohybující se ve volnoběhu může při práci vést ohrožení života a po- ranění.

V žádném případě nepracujte s řetě- zovou pilou, jestliže se pilový řetěz pohybuje ve volnoběhu.

Před každým použitím zkontrolujte zastavení pilového řetězu, jestliže motor běží s volnoběžnými otáčka- mi.

1. Nastartujte motor a nechte ho běžet na vol-

2. Zkontrolujte, zda se pilový řetěz zastaví.

3. Jestliže se pilový řetěz pohybuje, mohlo dojít

k následujícím chybám:

Volnoběžné otáčky jsou příliš vysoké (viz Kapitola 8.9 "Nastavení volnoběžných otáček na karburátoru", strana260).

Spojka je poškozená, znečištěná nebo nesprávně nastavená. Obraťte se na servis AL-KO.CZ 260 6436 | 6442 Údržba a péče

8.9 Nastavení volnoběžných otáček na

karburátoru Volnoběžné otáčky jsou uvedeny v technických parametrech (viz Kapitola 13 "Technické údaje", strana263). Nejlépe je možné je nastavit pomocí otáčkoměru. Budou-li volnoběžné otáčky správně nastaveny, motor běží ve volnoběhu a pilový řetěz se nepo- hybuje. Podle místa použití (pohoří, rovina) je po- třebná úprava nastavení volnoběhu prostřednic- tvím dorazového šroubu „T“. UPOZORNĚNÍ Regulační šrouby pro směs při volnobě- hu „L“ a plném zatížení „H“ mohou být nastavovány jen servisem AL-KO. Pilový řetěz se pohybuje bez přidání plynu: Volnoběžné otáčky jsou příliš vysoké.

Dorazový šroub volnoběžných otáček „T“ (11/5) mírně otočte proti směru hodinových ručiček, do- kud se pilový řetěz nepřestane pohybovat. Není-li přidán plyn, motor se vždy vypne: Volnoběžné otáčky jsou příliš nízké.

1. Dorazový šroub volnoběžných otáček

„T“ (11/5) mírně otočte ve směru hodinových ručiček, až bude motor rovnoměrně běžet. Není-li možné optimální nastavení karburátoru otáčením dorazového šroubu volnoběžných otá- ček „T“, nechejte karburátor optimálně nastavit servisem AL‑KO.

8.10 Tabulka údržby řetězu

VÝSTRAHA! Nebezpečí těžkého poranění. Jestliže se na řetězové pile nenachází schválený pilový řetěz nebo vodicí lišta, může dojít k těžkým poraněním.

Používejte jen schválené pilové řetě- zy a vodicí lišty. Tabulka ukazuje hodnoty pro různé druhy řetězu. Typ řetězu Průměr pilníku Úhel hlavy zubu Úhel podříz- nutí Úhel sklonu hlavy (55°) Hloubka Úhel otáčení nástroje Úhel sklonu nástroje Stranový úhel 91P053X 5/32" 30° 0° 80° 0,025" 91P057X 5/32" 30° 0° 80° 0,025" Hloubka Pilník

Následující práce smí provádět uživatel. Všechny další práce mohou být prováděny jen servisní díl- nou. Následující pokyny se vztahují k normálním pod- mínkám použití. Při zvláštních podmínkách, jako např. při mimořádně dlouhé, každodenní pracov- ní době, musí být intervaly údržby příslušně zkrá- ceny.2500096_b 261 Údržba a péče Plán údržby Jeden- krát po 5hod. Před za- čátkem práce Týdně Kaž- dých

hod. Každých 100 hod. Vpří- padě potře-

Před/po se- zóně, ročně Karburátor Zkontrolovat volnoběh X Vzduchový filtr Vyčistit X Vyměnit X Zapalovací svíčka Zkontrolovat vzdálenost elektrod, popř. nastavit X X Vyměnit X X Tlumič výfuku Vizuální kontrola a kont- rola stavu

Palivová a olejová ná- drž Vyčistit X X Řetězová brzda Kontrola funkce X Čištění a mazání kloubo- vých míst X X Mazání řetězu Kontrola X X Řetěz Vizuální kontrola a kont- rola stavu, kontrola na- broušení

Nabroušení X X Výměna, popř. i řetězo- vého kola a jeho ložiska

Vodicí lišta Vizuální kontrola a kont- rola stavu

Otočení vodicí lišty X Promazání vratné hvězdy XCZ 262 6436 | 6442 Pomoc při poruchách Plán údržby Jeden- krát po 5hod. Před za- čátkem práce Týdně Kaž- dých

hod. Každých 100 hod. Vpří- padě potře-

Před/po se- zóně, ročně Vyčištění drážky řetězu/ otvoru přivádění oleje

Vyčištění ochranného krytu z vnitřní strany

Všechny přístupné šrouby (kromě seřizova- cích šroubů) Dotažení X X X Celý stroj Vizuální kontrola a kont- rola stavu

Vyčištění (vč. vstupu vzduchu, chladicích že- ber válce) X X X

9 POMOC PŘI PORUCHÁCH

OPATRNĚ! Nebezpečí zranění Ostrohranné a pohybující se části strojů mohou vést k poranění.

Při údržbě, ošetřování a čištění vždy noste ochranné rukavice! UPOZORNĚNÍ V případě poruch, které nejsou v této ta- bulce uvedené nebo které nemůžete sa- mi odstranit, se obraťte na náš zákaznic- ký servis. Porucha Příčina Odstranění Motor nemůže být spuštěn ne- bo se ihned zase vypne. Nesprávný postup Motor nastartujte podle popisu v tomto návodu k použití. Znečištěná zapalovací svíč- ka nebo nesprávná vzdále- nost elektrod Vyčistěte nebo vyměňte zapalovací svíčku. Zakrytý vzduchový filtr Vyčistěte nebo vyměňte vzduchový filtr Vodicí lišta a pilový řetěz jsou při běhu horké. Tvorba kouře. Pilový řetěz je příliš napnutý. Uvolněte napětí řetězu. Olejová nádrž je prázdná. Dolijte olej na pilový řetěz. Otvor pro výstup oleje anebo drážka vodicí lišty jsou zne- čištěné. Vyčistěte otvor pro výstup oleje ane- bo drážku vodicí lišty. Motor běží, ale pilový řetěz se nepohybuje. Pilový řetěz je příliš napnutý. Uvolněte napětí řetězu. Chyba stroje Obraťte se na servis AL-KO.2500096_b 263 Přeprava Porucha Příčina Odstranění Místo pilin je vyhazován pouze dřevěný prach. Řetězová pila musí být tlačena skrze dřevo. Pilový řetěz je tupý. Pilový řetěz nabruste nebo vyhledej- te servis AL-KO. Stroj nezvykle vibruje. Chyba stroje Obraťte se na servis AL-KO. 10 PŘEPRAVA VÝSTRAHA! Nebezpečí života a nebezpečí nejtěž- ších zranění. Běžící řetězová pila při přepravě může vést k nejtěžším zraněním a dokonce ke smrti.

Řetězovou pilu nikdy nenoste a ne- přepravujte s běžícím pilovým řetě- zem.

Přepravu provádějte podle shora uvedených opatření. Přepravu provádějte podle následujících opatře- ní:

2. Nechte stroj vychladnout.

3. Odstraňte veškeré piliny z řezání nebo zbytky

4. Ochranný kryt přetáhněte přes vodicí lištu.

Řetězovou pilu noste jen za rukojeť. Při tom smě- řuje vodicí lišta dozadu. Ve vozidlech: Zajistěte řetězovou pilu proti pře- vrácení, poškození a výtoku provozních prostřed- ků. 11 SKLADOVÁNÍ Po každém použití stroj pořádně vyčistěte a, jsou-li k dispozici, umístěte všechny ochranné kryty. Přístroj uchovávejte na suchém, uzamyka- telném místě a mimo dosah dětí. Před přestávkami delšími než 30 dní proveďte následující práce:

1. Úplně vyprázdněte palivovou a olejovou ná-

2. Sejměte pilový řetěz a vodicí lištu, vyčistěte a

postříkejte olejem na ochranu proti korozi.

3. Stroj důkladně vyčistěte a uschovejte v suché

místnosti. POZOR! Nebezpečí poškození stroje Zaschlý/zalepený olej na pilový řetěz při dlouhém skladování poškozuje díly ve- doucí olej.

Před delším skladováním olej na pi- lové řetězy odstraňte ze stroje. 12 LIKVIDACE

Před likvidací stroje musíte vyprázdnit palivovou nádrž a nádrž motorového oleje!

Benzin a motorový olej nepatří do do- mácího odpadu nebo odtoků, ale od- vážejí se k roztřídění, příp. k ekologic- ké likvidaci! Obal, stroj a příslušenství jsou vyrobeny zrecy- klovatelných materiálů a je nutné je likvidovat pří- slušným způsobem. 13 TECHNICKÉ ÚDAJE Typ 6436 6442 Č. výrobku 127429 127430 Typ motoru 2taktní 2taktní Objem motoru 35,2cm³ 41,9cm³ Maximální výkon motoru v kW (dle ISO 7293) 1,45 1,7 Systém snadného startu Ano / palivové čerpadlo Ano / palivové čerpadlo Otáčky na volnoběh 3000 ±400 min

3000 ±400 min -1CZ 264 6436 | 6442 Zákaznický servis/servis Typ 6436 6442 Maximální otáčky 12000 min

Palivo Bezolovnatý ben- zin min. 90ROZ Bezolovnatý ben- zin min. 90ROZ Směšovací poměr 1:50 1:50 Objem palivové nádrže 270cm

Objem olejové nádrže 230cm

Délka/užitečná délka řezu 35/33cm 40/37cm Řetězové kolo:

Počet zubů 6z/6T 6z/6T

Dělení 3/8" 3/8" Pilový řetěz:

Šířka vodicího článku 1,27mm (0,05'') 1,27mm (0,05'') Maximální rychlost řetězu ≤22,86m/s ≤22,86m/s Jištění řetězu Ano / automaticky Ano / automaticky Hmotnost řetězové pily u prázdných nádrží:

Hmotnost s vodicí lištou a pilovým řetězem 5,38kg 5,45kg

Hmotnost bez vodicí lišty a pilového řetězu 4,75kg 4,75kg Hladina akustického tlak LpA (dle ČSN EN ISO 22868) 101,1 dB(A) [K = 3,0 dB(A)] 101,5 dB(A) [K = 3,0 dB(A)] Hladina akustického výkonu LwA (dle ČSN EN ISO 22868) 109,9 dB(A) [K = 3,0 dB(A)] 110,0 dB(A) [K = 3,0 dB(A)] Ekvivalentní celková hodnota vibrací (dle ČSNENISO22867): Přední držadlo (K = 1,5 m/s

Zadní držadlo (K = 1,5 m/s

Máte-li nějaké dotazy k záruce, opravě nebo ná- hradním dílům, obraťte se prosím na nejbližší servisAL-KO. Najdete je na internetu pod násle- dující adresou: www.al-ko.com/service-contacts2500096_b 265 Záruka 15 ZÁRUKA Případné vady na materiálu či výrobní závady na výrobku odstraníme během zákonné lhůty pro rekla- maci nedostatků, a to dle našeho uvážení buď opravou, nebo dodáním náhradního výrobku. Lhůta pro reklamaci nedostatků se řídí právními ustanoveními země, ve které byl výrobek zakoupen. Naše záruka platí jen vnásledujících případech:

Dodržujte tento návod k obsluze

Použití originálních náhradních dílů Záruka zaniká v následujících případech:

Svévolné technické změny

Používání v rozporu s určeným účelem Ze záruky jsou vyloučeny:

Škody na laku, které jsou způsobeny normálním opotřebením.

Opotřebované díly, které jsou na kartě náhradních dílů xxxxxx (x) označeny rámečkem.

Spalovací motory (zde platí zvláštní záruční ustanovení příslušného výrobce motoru) Záruční doba začíná dnem nákupu prvním koncovým uživatelem. Rozhodující je datum na nákupním dokladu. Stímto záručním listem a originálem nákupního dokladu se obraťte na svého prodejce nebo nejbližší autorizovaný servis pro zákazníky. Zákonné nároky kupujícího na reklamaci nedostatků vůči prodávajícímu zůstávají tímto prohlášením nedotčeny. 16 PŘEKLAD ORIGINÁLNÍHO PROHLÁŠENÍ O SHODĚ ES Tímto prohlašujeme, že tento výrobek v provedení, které uvádíme na trh, odpovídá požadavkům har- monizovaných směrnic EU, bezpečnostních standardů EU a pro produktově specifickým standardům. Výrobek Řetězová pila Výrobní číslo G4011022 Výrobce AL-KO Geräte GmbH Ichenhauser Str. 14 D-89359 Kötz Osoba zplnomocněná za doku- mentaci Andreas Hedrich Ichenhauser Str. 14 D-89359 Kötz Typ

Hladina akustického výkonu EN ISO 3744 změřená / zaručená 6436: 109,9 / 113 dB(A) 6442: 110,0 / 113 dB(A) Směrnice EU 2006/42/ES 2014/30/EU 2000/14/ES Posouzení shody 2000/14/ES – příloha V Harmonizované normy

Homologace prototypu dle 2006/42/ES příloha IX

6.2 Po ukončení prác................................278

Pred pílením drevo skontrolujte, či neobsahuje cudzie predmety, napr. klince a skrutky, kovové diely.

3.3.3 Práce s reťazovou pílou

S benzínom manipulujte len vonku a nikdy v uzavretých miestnostiach.

Benzín a olej prepravujte a skladujte výlučne v na to určených nádobách. Zabezpečte, aby deti nemali prístup ku skladovanému benzínu a oleju.

Dbajte na to, aby sa Váš odev nedostal do kontaktu s benzínom. Ak sa benzín dostal na Váš odev, okamžite sa prezlečte.

6. Vodiacu lištu odsuňte od telesa stroja, kým

Nádoby nikdy neskladujte v blízkosti dosahu detí.

1. Do schváleného kanistra dajte cca polovicu

3. Prilejte zvyšok benzínu.

S benzínom manipulujte len vonku a nikdy v uzavretých miestnostiach.

2. Uzáver nádrže (07/1) a okolitú oblasť očistite,

aby sa do nádrže nedostala špina.

3. Uzáver nádrže (07/1) odkrúťte opatrne, lebo

vo vnútri sa mohol vytvoriť tlak.

4. Palivo nalievajte použitím lievika.

5. Nasaďte uzáver nádrže a dotiahnite ho.

očistite, aby sa do nádrže nedostala špina.

Pred každým začatím prác preskú- šajte brzdu reťaze.

2. Aktivujte bezpečnostné blokovacie tlačidlo

bezpečnostné blokovacie tlačidlo a následne plynovú páku.

2. Aktivujte brzdu reťaze. Za týmto účelom

7. Držadlo štartéra nepustite, viackrát silno po-

9. Akonáhle motor beží, krátko zatlačte bezpeč-

1. Pustite bezpečnostné blokovacie tlačidlo

(12/1) a následne plynovú páku (12/2).

3. Kolískový spínač (12/3) prepnite do polohy

6.2 Po ukončení prác

1. Ozubený doraz (13/1) zapichnite do kmeňa a

asymetrický rast, poškodenie stromu

Pri polohe na svahu stojte vždy nad stínaným stromom.

2. Smerový zárez (15/c) zarežte najprv vodo-

uveďte do pádu vrazením klinov.

6. Po ukončení pílenia okamžite odložte ochra-

Pred vypnutím reťazovej píly po ukončení re- zu počkajte, kým sa pílová reťaz nezastaví.

V priebehu údržbárskych, ošetrova- cích a čistiacich prác vždy noste ochranné rukavice!

filtra (20) Demontáž krytu vzduchového filtra

1. Zasuňte skrutkovač medzi poistnú svorku

(20/1) a kryt vzduchového filtra (20/2).

2. Poistné svorky (20/1) pritlačte (20/b) na kryt

4. Vzduchový filter (21/2) vytiahnite smerom ho-

6. Rozoberte dve časti vzduchového filtra

(21/4). Čistenie vzduchového filtra

1. Nylonový filter očistite štetcom alebo jemnou

dodržiavate pokyny tohto návodu na použitie.
