NÁVOD K OBSLUZE 6240 SOLO

CS Překlad originálního návodu k použití....189

Nevarnost poškodb sluha!

Použití k určenému účelu / použití k jinému než určenému účelu.... 190

Upozornění....190

Poloha dílů....191

Symboly na přístroji.... 191

Bezpečnostní pokyny pro provoz.... 194

Montáž vodicí lišty a pilového řetězu.... 196

Palivo a řetězový olej....197

Obsluha....199

Řezání....202

Údržba....204

Údržba pilového řetězu a vodicí lišty....206

Skladování....208

Likvidace odpadů a ochrana životního prostředí....208

Návod k hledání závad....209

Technické údaje....210

Záruka....211

PROHLÁŠENÍ O SHODĚ ES....211

POZOR!

Před použitím našich výrobků si pozorně přečtěte tuto příručku, abyste se s přístrojem seznámili. Tuto příručku vždy mějte po ruce.

POZOR!

Výstražná upozornění v této příručce, označená příslušným symbolem, odkazují na kritické body, které je třeba zohlednit, aby se předešlo riziku zranění; tyto pokyny si pozorně přečtěte a při používání je dodržujte.

POZOR!

Tento symbol označuje pokyny, které musí být dodrženy, aby se předešlo nehodám, které mohou vést zranění či úmrtí.

POZOR!

Tento symbol označuje pokyny, které musí být dodrženy, aby se předešlo mechanickým poruchám, výpadkům nebo škodám.

POZOR!

Než začnete s pilou pracovat, pozorně si přečtěte tato upozornění a dobře je uschovejte. Pečlivě si přečtěte pokyny. Seznamte se s ovládacími prvky, abyste mohli přístroj bezpečně používat. Tento návod k obsluze uchovávejte společně s řetězovou pilou.

POZOR!

Nebezpečí poškození sluchu!

Za normálních provozních podmínek může být obsluha tohoto přístroje vystavena hluku 80 dB(A) nebo více.

Řetězovou pilu je třeba držet pravou rukou za zadní rukojeť a levou rukou za přední rukojeť.

POZOR!

Ochrana proti hluku!

Při práci s přístrojem je nutné dodržovat místní předpisy.

POUŽITÍ K URČENÉMU ÚČELU / POUŽITÍ K JINÉMU NEŽ URČENÉMU ÚČELU

Řetězová pila je určena křezáním kmenů stromů, dřevěných hranolů a křezání větví, podle délky řezu. Smí být používána pouze pro práci se dřevem. Po dobu používání je potřeba mít dostatečné osobní ochranné vybavení. Jakékoli jiné použití, např. profesionální ošetření uvnitř stromu, je výslovně vyloučeno. Za škody nebo zranění, k nimž dojde kvůli chybě v obsluze, ručí uživatel/obsluha, nikoli výrobce. Smějí být použity pouze pilové řetězy a kombinace lišt uvedené v návodu k obsluze pro tento přístroj. Použití k určenému účelu zahrnuje také dodržování bezpečnostních pokynů a pokynů pro obsluhu v uživatelské příručce. Každá osoba, která s přístrojem pracuje, s ním musí být seznámena a musí si být vědoma možných nebezpečí. Kromě toho je třeba přísně dodržovat platné předpisy pro prevenci úrazů. Rovněž musí být dodržovány předpisy týkající se pracovní medicíny a ochrany zdraví při práci. V případě změn přístroje zaniká jakékoli ručení výrobce za takto vzniklé škody a záruka výrobce na přístroj. Tento přístroj je určen pro soukromou údržbu zahrad.

VAROVÁNÍ!

Dodržujte prosím vnitrostátní předpisy pro používání řetězových pil! (bezpečnost práce, životní prostředí)

UPOZORNĚNÍ

I při řádném používání přístroje ke stanovenému účelu se může vyskytnout zbytkové riziko, které nelze vyloučit. Kvůli druhu a konstrukci přístroje nelze vyloučit následující nebezpečí:

• kontakt s nechráněným pilovým řetězem (řezná poranění)
  náhlé nechtěné pohyby pilové lišty (řezná poranění)
  poškození sluchu, pokud nebude použita předepsaná ochrana sluchu
  vdechnutí škodlivých částic a výfukových plynů z motoru
• kontakt pokožky s benzínem
  hlučnost. Nelze se vyhnout určité hladině hluku od přístroje. Zatížení hlukem ve veřejných prostorech musí být schváleno a případně omezeno na určité hodiny. Je třeba dodržovat klidovou dobu a pracovní doba může být omezena. Kvůli ochraně obsluhy a osob, které pracují v blízkosti, je třeba použít vhodnou ochranu sluchu.
  Vibrace. Varování: Skutečná hodnota vibrací při provozu řetězové pily se může lišit od údajů v příručce nebo od údajů výrobce. Důvodem mohou být následující faktory, které je třeba zohlednit před použitím a během něho:

Dodržování pokynů k používání řetězové pily
■ Postup řezání a zpracování řeziva
Používání v souladu s předpisy a stav řetězové pily
■ Ostrost a stav řezného nástroje

Montáž dodatečných rukojetí odolných proti kmitání a upevnění rukojetí na kryt řetězové pily

Pokud po používání přístroje máte nepříjemný pocti nebo zjistíte zbarvení kůže na rukou, udělejte si v práci přiměřenou přestávku. Bez přestávek v práci může dojít k vibračnímu syndromu ruka-paže.

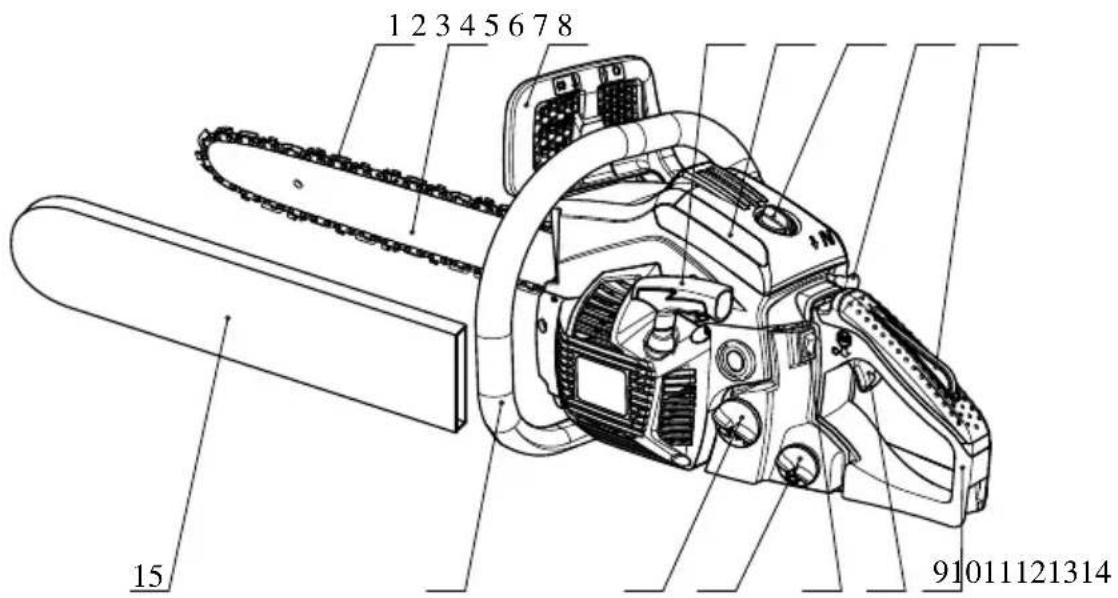

POLOHA DÍLŮ

1 2 3 4 5 6 7 8 15 91011121314

16 17 18

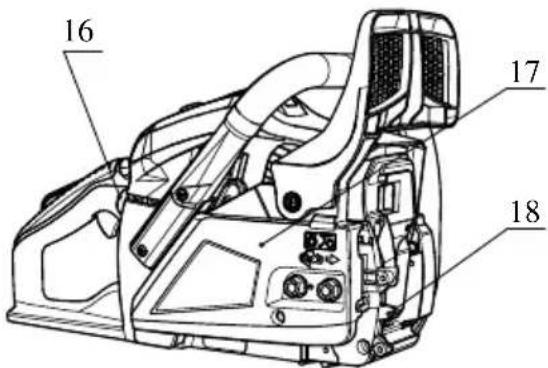

1 Retěz 10 Páka plynu
2 Vodicí lišta 11 Spínač motoru
3 Přední chránič rukou	12 Olejová nádrž
4 Rukojeť startéru	13 Palivová nádrž
5 Kryt vzduchového filtru	14 Přední rukojeť
6 Zajišťovací matice	15 Ochranný kryt vodicí lišty
7 Tlačítko vzduchové klapky	16 Čerpací balonek
8 Blokování páky plynu	17 Kryt spojky
9 Zadní rukojeť	18 Opěrná čelist

SYMBOLY NA PŘÍSTROJI

Přečtěte si a dodržujte všechna výstražná upozornění.

Varování! Nebezpečí zpětného rázu. Chraňte se před zpětným rázem řetězové pily a vyhněte se kontaktu se špicí lišty.

S řetězovou pilou nikdy nepracujte jednou rukou.

Řetězovou pilu vždy obsluhujte oběma rukama.

Je třeba nosit vhodnou ochranu sluchu, očí a hlavy.

Před prací s tímto přístrojem si přečtěte návod k obsluze.

Při práci s přístrojem vždy noste bezpečnostní rukavice chránící před vibracemi.

Při práci s řetězovou pilou vždy noste protiskluzovou pracovní obuv.

Pro bezpečný provoz a bezpečnou údržbu jsou na přístroji vyraženy symboly. Tyto pokyny vždy dodržujte.

Přípojka pro doplňování palivové směsi Poloha: u víka nádrže

Přípojka pro doplňování řetězového oleje Poloha: u víka olejové nádrže

Ovládání spínače motoru Dejte spínač do polohy „0“, motor se okamžitě vypne. Poloha: vlevo od zadní rukojeti

Ovládání tlačítka vzduchové klapky Když tlačítko vytáhnete, vzduchová klapka se zavře, když tlačítko zatlačíte, vzduchová klapka se otevře. Poloha: kryt vzduchového filtru

	Nastavení olejového čerpadla Otočte tyčku šroubovákem ve směru šipky až do polohy MAX pro větší přítok oleje, popř. do polohy MIN pro menší přítok řetězového oleje.Poloha: spodní strana pohonné jednotky
	Šroub pod značkou „H“ slouží k nastavení směsi při vysokých otáčkách.Poloha: nahoře vlevo na zadní rukojeti
	Šroub pod značkou „L“ slouží k nastavení směsi při nízkých otáčkách.Poloha: nahoře vlevo na zadní rukojeti
	Šroub nad značkou „T“ slouží k nastavení volnoběžných otáček.Poloha: nahoře vlevo na zadní rukojeti
	Udává, jakým směrem se uvolňuje (bílá šipka) či ovládá (černá šipka) řetězová brzda.Poloha: Přední části vodicí kolejnice
	Udává, jakým směrem je namontovaný řetěz.Poloha: Přední části vodicí kolejnice
	Garantovaná hladina hluku:– 112 dB pro 6238– 113 dB pro 6240
	Manuální start motoru

BEZPEČNOSTNÍ POKYNY PRO PROVOZ

■ Před prací s přístrojem

Před použitím našich výrobků si pozorně přečtěte tuto příručku, abyste se s přístrojem seznámili.
S řetězovou pilou nepracujte, pokud jste unavení, nemocní, ve stresu nebo užíváte léky, které zvyšují únavu, nebo po požití alkoholu či drog.
Při práci s řetězovou pilou dbejte na to, aby pracovní prostor byl dobře větraný. Přístroj nikdy nestartujte a nepoužívejte v uzavřených prostorech nebo budovách. Výfukové plyny obsahují nebezpečný oxid uhelnatý.
- Retězovou pilu nepoužívejte za silného větru, špatného počasí, při špatné viditelnosti nebo při extrémně vysokých či nízkých teplotách. Vždy zkontrolujte, zda na stromě nejsou odumřelé větve, které by během kácení mohly spadnout dolů.
Noste protiskluzovou bezpečnostní obuv, těsně přiléhající oděv a ochranu zraku, sluchu a hlavy. Noste ochranné rukavice proti vibracím. Předpokládá se, že takzvaný Raynaudův fenomén, který se týká prstů postižených osob, může být způsoben vibracemi a chladem. Bledost a necitlivost prstů. Jelikož není známo, od jaké minimální zátěže se mohou potíže objevit, jsou velice doporučená následující opatření. Udržujte se v teple, zejména hlavu, krk, nohy, kotníky, ruce a klouby na rukou. Dělejte si častěji přestávky, dbejte na dobré prokrvení silným pohybem paží a vyvarujte se kouření. Řetězová pila musí být stále ostrá a o pilu včetně systému na ochranu proti vibracím je třeba se pečlivě starat. Tupý řetěz zvyšuje dobu řezání a pokud je takový řetěz tlačen skrz dřevo, zvyšuje se zatížení rukou vibracemi. Pila s volnými díly nebo s poškozenými či opotřebeními tlumiči vibrací vytváří větší vibrace. Omezte dobu práce. Ani při dodržení všech těchto opatření nelze vyloučit, že budete mít necitlivé prsty nebo že dojde ke vzniku syndromu karpálního tunelu. Při pravidelném, popř. trvalém používání přístroje byste proto měli pečlivě sledovat stav svých rukou a prstů. Pokud se objeví některých z výše popsanych příznaků, neprodleně vyhledejte lékařskou radu.
Při manipulaci s palivem postupujte opatrně. Rozlité palivo setřete a před startem motoru dejte řetězovou pilu minimálně 3 m od místa doplňování paliva.
V oblastech, kde se palivo míchá, přelívá/plní nebo skladuje, je třeba odstranit veškeré zdroje vytvářející jiskry nebo plameny. Při manipulaci s palivem a při provozu řetězové pily nekuřte.
Při startu motoru a při řezání dbejte na to, aby se v prostoru řetězové pily nezdržovaly žádné další osoby. V pracovní oblasti se nesmějí zdržovat žádné osoby nebo zvířata. Při zapnutí a provozu řetězové pily musí být děti, domácí zvířata a přihlížející ve vzdálenosti minimálně 10 m.
S řezáním začněte až tehdy, když je pracovní oblast volná, zaujímáte pevný postoj a můžete bezpečně uhnout padajícímu kmenu.
- Retězovou pilu vždy držte pevně oběma rukama, když běží motor. Rukojeti řetězové pily pevně uchopte palci a prsty.
Když běží motor, dbejte na to, aby se žádná část těla nedostala do kontaktu s pilou. Před startem motoru zkontrolujte, zda se řetěz nedotýká žádných předmětů nebo osob.
- Řetězovou pilu noste pouze s vypnutým motorem, s vodicí lištou a řetězem směrem dozadu a s tlumičem výfuku od těla.
- Retězovou pilu před každým použitím zkontrolujte, zda na ní nejsou opotřebené, volné nebo vyměněné díly. Poškozená, chybně seřízená nebo neúplná či pevně nesmontovaná řetězová pila se nesmí používat. Dbejte na to, aby se řetěz zastavil, když se uvolní regulace plynu.

S výjimkou bodů uvedených v uživatelské příručce smí údržbu řetězové pily provádět pouze kvalifikovaný odborný personál (např. použití nevhodných nástrojů k demontáži setrvačníku nebo k přidržení setrvačníku při demontáži spojky může vést ke strukturnímu poškození setrvačníku, także tento pak během provozu vypadává).

Před odložením řetězové pily vždy vypněte motor.

Při řezání menších větví a výhonků je třeba postupovat mimořádně opatrně, protože malé kusy se zachycují do řetězu a mohou být vymrštěny na obsluhu.

Při řezání napjaté větve dbejte na to, abyste nebyli zasaženi, když se napětí uvolní a větev odskočí zpět.

Rukojeti musí být vždy suché, čisté a bez paliva či palivové směsi.

Chraňte se před zpětným rázem pily. Zpětný ráz je pohyb vodicí lišty nahoru, k němuž dojde, když řetězová pila špicí vodicí lišty narazí na nějaký předmět. Při zpětném rázu může dojít k nebezpečné ztrátě kontroly nad řetězovou pilou.

Při přepravě řetězové pily dbejte na to, aby byl na vodicí liště nasazen ochranný kryt. Během přepravy položte přístroj do bezpečné polohy, abyste předešli úniku paliva, poškození nebo zranění.

Bezpečnostní opatření proti zpětnému rázu

VAROVÁNÍ!

Ke zpětnému rázu může dojít, když špice vodicí lišty narazí na nějaký předmět nebo když se řetězová pila zaklíní v řezu.

Dotyk špice lišty s předmětem může vyvolat bleskovou reakci, při které je vodicí lišta vymrštěna nahoru a zpět k obsluze. Při zaklínění řetězové pily nahoře na vodicí liště může být lišta rychle odražena zpět k obsluze. Každá z těchto reakcí může vést k tomu, že ztratíte kontrolu nad pilou a dojde k vážným zraněním.

Nespoléhejte se jen na zabudovaná bezpečnostní zařízení pily. Při používání řetězové pily byste měli dodržovat určitá opaření, aby byly vyloučeny nehody nebo zranění během práce.

(1) Když víte, jak dochází ke zpětnému rázu, můžete snížit nebo odstranit moment překvapení. Překvapivé postupy v sobě vždy skrývají nebezpečí úrazu.

(2) Pilu s běžícím motorem vedte bezpečně oběma rukama, pravou ruku na zadní rukojeti, levou ruku na přední rukojeti. Rukojeti pevně a bezpečně uchopte palci a prsty. Pevný úchop snižuje nebezpečí zpětného rázu a pilu je možné vést bezpečně. Rukojeť neuvolňujte.

(3) Dbejte na to, aby v pracovním prostoru nebyly žádné překážky. Zabraňte tomu, aby se špice lišty dotkla kmene stromu, větve nebo jiné překážky, které se mohou vyskytnout během práce s pilou.

(4) Řežte s vysokými otáčkami motoru.

(5) Nepracujte výše, než máte ramena.

(6) Dodržujte pokyny výrobce řetězové pily ohledně ostření a údržby.

(7) Používejte pouze výrobcem uvedené náhradní lišty a řetězy nebo rovnocenné výrobky.

MONTÁŽ VODICÍ LIŠTY A PILOVÉHO ŘETĚZU

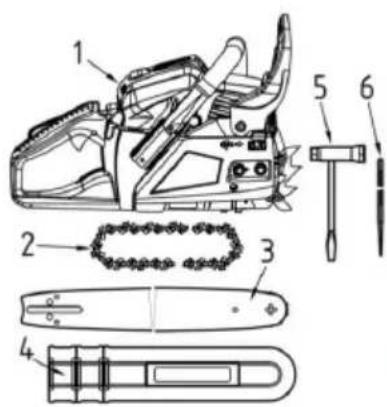

Standardní dodávka řetězové pily zahrnuje následující díly:

(1) Hnací jednotka
(2) Retěz
(3) Vodicí lišta
(4) Ochranný kryt vodicí lišty
(5) Nástrčný klíč
(6) Pilník

Otevřete balení a namontujte vodicí lištu a řetěz na hnací jednotku, jak je uvedeno.

VAROVÁNÍ!

Řetěz má velice ostré hrany. Pro svou bezpečnost noste ochranné rukavice.

1 Zatáhněte ochranu k přední rukojeti, aby bylo zajištěno, že se ře-tězová brzda nezapne.

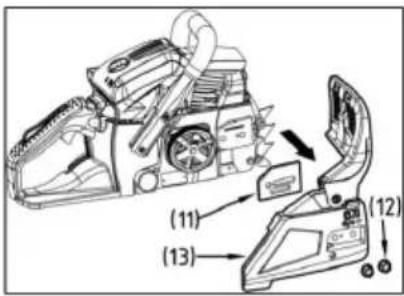

2 Uvolněte dvě matice (12), pak sejměte kryt spojky (13) a distanční vložku (11).
3 Retěz nasadte na retězové kolo, položte retěz kolem vodicí lišty a vodicí lištu namontujte na hnací jednotku. Nasadte napínací matici retězu (8) do spodního otvoru (7) vodicí lišty, namontujte kryt spojky a pojistnou matici pevně utáhněte rukou. Dbejte na to, aby kolík (9) krytu spojky zasahoval do otvoru (10) v podstavci motoru.

(10) (7) (11) (9) (8) (12)

(7) Otvor
(8) Napínací matice řetězu
(9) Kryt spojky
(10) Otvor
(11) Distanční vložka (12)Kryt spojky
(13) Matice

Dbejte na správný směr pohybu řetězu.

(1) Směr pohybu

(1)

(1) (2) (3)

(1) (2) (3)

1 Namontujte vodicí lištu a řetěz položte na lištu a řetězové kolo.
2 Nasadte napínací matici řetězu do spodního otvoru vodicí lišty, na- montujte kryt řetězu a pojistnou matici pevně utáhněte rukou.

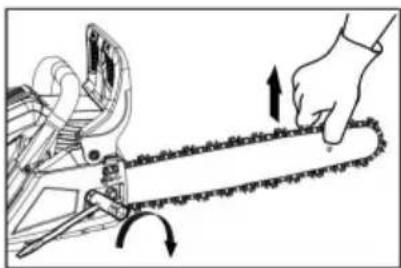

3 Vodicí lištu držte špicí nahoru a nastavte napětí řetězu tak, že napínacím šroubem otáčíte, až se napínací pásy dotýkají spodní strany lišty.
4 Vodicí lištu držte špicí nahoru a utáhněte matice (12-15 Nm). Pak řetězem pohněte rukou a zkontrolujte, zda se plynule pohybuje a má správné napětí. V případě potřeby řetěz ještě nastavte se sejmutým krytem.

5 Pevně utáhněte napínací šroub.

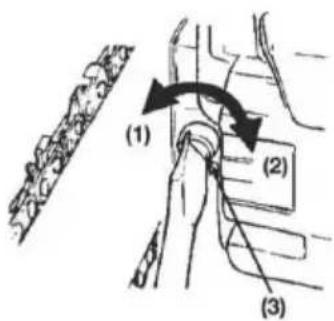

(1) Uvolnit
(2) Utáhnout
(3) Šroub pro napnutí řetězu

POZOR!

Správné napnutí řetězu je mimořádně důležité. Chybné napnutí může vést k předčasnému opotřebení vodicí lišty nebo k čas-tému odskakování řetězu. S novým řetězem je třeba nakládat opatrně, neboť se při prvním použití ještě může natáhnout.

Opěrná čelist patří k řetězové pile. Před prvním použitím musí být našroubovaná na pile. Čelist musí být upevněna dvěma šrouby na přední straně řetězové pily.

Motory jsou mazány speciálním olejem pro vzduchem chlazené dvoudobé benzínové motory. Není-li takový olej k dispozici, je třeba použít olej s přídavkem antioxidantů pro vzduchem chlazené dvoudobé motory.

DOPORUČENÁ SMĚS BENZÍN 40 : OLEJ 1

(JASO FC nebo ISO EGC pro vzduchem chlazené dvoudobé motory).

Tyto motory jsou certifikované pro provoz s bezolovnatým benzínem.

Palivo je snadno zápalné. V blízkosti paliva nekuřte a vyhněte se plamenům a jiskrám.

POZOR!

1 PALIVO BEZ OLEJE (SUROVÝ BENZÍN) - Vede velice rychle k vážnému poškození vnitřních částí motoru. 2 OLEJ PRO ČTYŘDOBÉ MOTORY NEBO VODOU CHLA-ZENÉ DVOUDOBÉ MOTORY - Může vést k znečištění zapalovacích svíček, ucpání výfukových otvorů nebo slepení pístních kroužků.

VYTVOŘENÍ PALIVOVÉ SMĚSI

1 Odměřte množství benzínu a oleje, která mají být smíchána. 2 Trochu benzínu nalijte do čisté, schválené nádoby na palivo. 3 Přidejte veškerý olej a dobře promíchejte. 4 Přidejte zbývající benzín a minimálně jednu minutu míchejte. 5 Nádobu na vnější straně jednoznačně označte, aby se předešlo záměně s nádobami na benzín nebo jinými nádobami.

ŘETĚZOVÝ OLEJ

Po celý rok je třeba používat speciální řetězový olej.

Nepoužívejte starý nebo upravený olej, který by mohl poškodit olejové čerpadlo.

OBSLUHA

1 Uvolněte a sejměte víko palivové a olejové nádrže. Víčko odložte na místo, kde se nepráší.
2 Do přístroje naplňte palivo a olejovou nádrž naplňte řetězovým olejem minimálně na stav 80 %.
3 Víčko palivové a olejové nádrže opět utáhněte a setřete případně rozlité palivo.
4 Spínač otočte do polohy „I“.
5 Čerpací balonek plynule tiskněte, až do balonku nateče palivo.

(1) Olej

(4) Čerpací balonek

(2) Palivo

(5) Tlačítko vzduchové klapky

(3) Spínač motoru

6 Vytáhněte tlačítko vzduchové klapky. Vzduchová klapka se zavře a plynová páka je ve startovní poloze.

Při novém startu ihned po vypnutí motoru. Otevřete vzduchovou klapku.

Po vytažení tlačítka vzduchové klapky se toto nevrátí zpět do provozní polohy, ani když je stisknuta páka plynu nebo je tlačítko zatlačeno prstem. Má-li se tlačítko vzduchové klapky vrátit do provozní polohy, je třeba místo toho stisknout páku plynu.

1 Ochranný kryt přední rukojeti zatlačte dopředu, tím spustíte řetězovou brzdu.
1 Pilu držte pevně na zemi a silně zatáhněte za lanko startéru.

1 Jakmile dojde k zážehu, stiskněte páku plynu, aby se tlačítko vzduchové klapky vrátilo do provozní polohy a rukojetí startéru nastartujte motor.
2 Ochranný kryt přední rukojeti přitáhněte k rukojeti, tím uvolníte brzdu. Pak nechte motor zahřát s mírně vytaženou pákou plynu.

Před startem motoru zkontrolujte, zda se řetěz nedotýká žádných předmětů nebo osob. Před každým zapnutím dbejte na to, aby byla stisknuta řetězová brzda.

Po startu motoru nechte řetěz běžet na střední rychlost a zkontrolujte, zda je řetězový olej rozstřikován, jak je to uvedeno na obrázku.

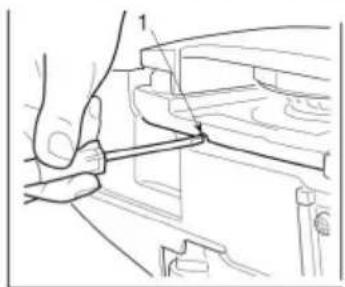

Proud řetězového oleje je možné měnit pomocí šroubováku, který se zavede do otvoru dole na straně spojky. Řetězový olej regulujte podle pracovních podmínek.

(1) Seřizovací hřídel přítoku řetězového oleje

Otočení hřídele proti směru hodinových ručiček - zvýšení přítoku oleje Otočení hřídele ve směru hodinových ručiček - omezení přítoku oleje.

POZOR!

Když je palivo spotřebované, měla by být olejová nádrž téměř prázdná. Při každém doplňování paliva je třeba doplnit i olejovou nádrž.

KONTROLA FUNKČNOSTI SPOJKY

Před každým použitím je třeba zkontrolovat, zda se řetěz nepohybuje, když řetězová pila běží na volnoběh.

VAROVÁNÍ!

Během používání musíte řetězovou pilu držet pevně oběma rukama, levou rukou za přední rukojeť a pravou za zadní, a to i tehdy, když je obsluha levák.

(1) (2) (3) (4)

ŘETĚZOVÁ BRZDA

Řetězová brzda řetěz okamžitě zastaví, když se řetězová pila při zpětném rázu odrazí zpět.

Normálně je brzda ovládána automaticky setrvačností. Lze ji ovládat také manuálně tak, že se brzdová páka (přední chránič rukojeti) zatlačí dopředu. Je-li spuštěna brzda, vysune se ze základny brzdové páky bílá kuželka. (1) Přední rukojeť (2) Uvolnění (3) Brzda (4) Přední chránič rukojeti

Pro uvolnění brzdy je třeba zatáhnout přední chránič rukojeti k přední rukojeti, až zazní cvaknutí.

Když se brzda zapne, uvolněte páku plynu, abyste snížili otáčky motoru. Při trvalém provozu se zataženou brzdou vyvíjí spojka teplo, které může vést k poškození.

Každý den je třeba kontrolovat bezvadný chod brzdy.

Přitom je třeba postupovat takto:

1) Vypněte motor. 2) Řetězovou pilu držte vodorovně, uvolněte přední rukojeť, špicí vodicí lišty se dotkněte pařezu nebo kusu dřeva a zkontrolujte, zda se spustí brzda. Síla brzdy závisí na velikosti lišty. Pokud se brzda nespustí, obrat’te se prostřednictvím služby pro zákazníky na našeho prodejce.

OCHRANA KARBURÁTORU PŘED MRAZEM

Je-li řetězová pila používána při teplotách 0 - 5 °C a vysoké vlhkosti vzduchu, může se v karburátoru tvořit led; to může ovlivnit výkon motoru nebo bezproblémový chod motoru.

(1) Kryt válce (2) Symbol slunce (3) Symbol sněhu (a) Normální provoz (b) Provoz s ochranou před mrazem Tento výrobek je vybaven odvzušňovací klapkou vpravo na krytu válce, přes kterou je do motoru přiváděn teplý vzduch a lze tak zabránit zamrznutí. Za normálních podmínek se pila používá v normálním provozu, tj. v tom druhu provozu, jaký byl nastaven při dodání.

Pokud ovšem hrozí nebezpečí zamrznutí, je třeba před použitím nastavit provoz s ochranou před mrazem. Je-li pila dále používána s režimem na ochranu před mrazem, ačkoli teploty již vystoupily na normální hodnoty, může být ovlivněno startování motoru nebo provoz motoru při normálních otáčkách; proto je třeba řetěz vždy zapínat v normálním provozním režimu, jakmile nehrozí nebezpečí zamrznutí.

PŘEPNUTÍ PROVOZNÍHO REŽIMU

(1) Kryt válce
(2) Tlačítko vzduchové klapky
(3) Krytka proti zamrznutí
1 Motor vypněte tlačítkem motoru.
2 Sejměte kryt vzduchového filtru a vyjměte vzduchový filtr, pak sejměte z krytu válce tlačítko vzduchové klapky.
3 Uvolněte přídržné šrouby krytu válce (tj. tři šrouby na vnitřní straně a jeden šroub na vnější straně krytu) a sejměte kryt válce.
4 Krytku proti zamrznutí na pravé straně krytu válce zatlačte prstem a kryt sejměte.
5 Krytku proti zamrznutí nastavte tak, aby symbol sněhu směřoval nahoru, a krytku opět nasad'te do krytu válce.
6 Namontujte zpět kryt válce a všechny ostatní díly na jejich příslušné místo.

(1)

VYPNUTÍ MOTORU

1 Uvolněte plynovou páku a motor nechte několik minut běžet na volnoběh.

2 Spínač dejte do polohy „O“ (STOP).

(1) Spínač motoru

ŘEZÁNÍ

Před začátkem práce si přečtěte kapitolu „Bezpečnostní pokyny pro provoz“; pilu byste měli nejprve otestovat na jednoduchých kmenech. Tak se můžete s přístrojem snáze seznámit.

Vždy dodržujte bezpečnostní předpisy, které mohou případně omezit používání řetězové pily.

Vždy dodržujte bezpečnostní předpisy. Řetězová pila se smí používat jen křezání dřeva. Jiné materiály se s ní nesmějí zpracovávat. Vibrace a nebezpečí zpětného rázu jsou u jiných materiálů rozdílné a bezpečnostní předpisy tedy není možné dodržet. Řetězovou pilu nepoužívejte jako páku ke zvedání, přesouvání nebo oddělování předmětů. Neumistujte ji na pevně stojící stojany. Nářadí nebo jiné přístroje, které neodpovídají údajům výrobce, nesmějí být na vývodový hřídel připo-jeny.

Pilu nesmíte silou tlačit do řezu. Při provozu na plný plyn je pro práci třeba pouze malý tlak.

Pilu byste měli denně před každým použitím a po každém pádu nebo jiných incidentech zkontrolovat, zda není poškozená.

Je-li motor vytočen do vysokých otáček, když řetěz uvázne v řezu, může to poškodit spojku. Pokud pilový řetěz uvázne v řezu, nepokoušejte se ho násilím uvolnit, ale použijte k otevření řezu klín nebo páku.

Ochrana před zpětným rázem

Pila je vybavena řetězovou brzdou, která při řádném provozu řetěz v případě zpětného rázu zastaví. Funkci řetězové brzdy je třeba kontrolovat před každým použitím; k tomu nechte pilu 1 nebo 2 sekundy běžet na plný plyn a přední ochranu rukou zatlačte dopředu. Řetěz se pak musí okamžitě zastavit a motor dál běží na plné otáčky. Pokud se řetěz zastaví se zpožděním nebo vůbec ne, je třeba před použitím vyměnit brzdový pás a buben spojky.

Je mimořádně důležité před každým použitím zkontrolovat pilu a řetězovou brzdu, zda jsou v bezvadném stavu a zda je řetěz dostatečně ostrý, aby bylo možné udržet nebezpečí zpětného rázu pod kontrolou. Odstranění bezpečnostních zařízení, nevhodná údržba nebo nevyměněná lišta či řetěz mohou nebezpečí vážného zranění v důsledku zpětného rázu řetězové pily zvyšovat.

Kácení

1 Směr kácení je třeba určit podle povětrnostních podmínek, sklonu stromu, polohy těžkých větví, dalších prací po kácení a dalších faktorů.
2 Prostor kolem stromu uvolněte a dbejte na pevný postoj a bezpečnou ústupovou cestu.
3 Na straně, kam bude strom padat, udělejte v kmenu do jedné třetiny tloušťky zásek.
4 Na protilehlé straně mírně nad základní linií záseku ved'te hlavní řez.

VAROVÁNÍ!

Při kácení je třeba varovat před nebezpečím osoby případně pracující v blízkosti.

(A) Zásek
(B) Hlavní řez

Rozřezávání a odřezávání větví

VAROVÁNÍ!

1 Vždy dbejte na bezpečný postoj a na stabilitu stromu.
2 Počítejte s tím, že pokácený kmen se může odkutálet.
3 Přečtěte si pokyny v kapitole „Bezpečnostní pokyny pro provoz“, abyste předešli zpětnému rázu pily. Před začátkem práce zkontrolujte směr ohýbací síly kmene, který chcete rozřezat. Řezání vždy končete na straně protilehlé ke směru ohybu, aby se vodicí lišta nezaklínila v řezu.

- Řezání nepodepřeného kmenu

Kmen rozřízněte do poloviny, pak otočte a řez dokončete z druhé strany.

- Řezání podepřeného kmenu

Řežte v oblasti A na obrázku nahoru přes třetinu síly zdola nahoru a poté zbytek shora dolů. V oblasti B řežte přes třetinu tlouštky shora dolů a poté zdola nahoru.

Odstraňování větví z pokáceného kmene

Nejprve zkontrolujte směr ohybu větve. Pak proved'te plochý řez ve stlačené straně, aby se větev neroztrhla. Prořízněte z napjaté strany.

VAROVÁNÍ!

Nezapomeňte, že rozříznutá větev se může vymrštit dozadu.

Nejprve režte zdola nahoru, pak od špice dolů.

VAROVÁNÍ!

1 Dbejte na bezpečný postoj nebo použijte žebřík.

2 Nepracujte mimo bezpečný dosah.
3 Nepracujte výše, než máte ramena.
4 Pilu vždy držte oběma rukama.

Při práci na kmenech je třeba vždy použít opěrnou čelist. Opěrná čelist se pomocí zadní rukojeti zatlačí do kmenu. Pak zatlačte přední rukojeť ve směru linie řezu. Čelist musí případně zůstat nasazena jako vedení pro další řezání. Použití opěrné čelisti při řezání stromů a silných větví zvyšuje Vaši bezpečnost, usnadňuje práci a snižuje zatížení vibracemi.

Při překážkách mezi řezivem a řetězovou pilou je třeba pilu vypnout. Vyčkejte, až je úplně vypnutá. Použijte bezpečnostní rukavice a odstraňte překážku. Pokud se musí odstranit řetěz, pak dodržujte pokyny v příslušné kapitole pro montáz řetězu. Po čištění a opětovné montáži musí proběhnout zkušební chod. V případě vibrací nebo mechanického hluku nepokračujte v práci s řetězovou pilou a obrat’te se na svého prodejce.

ÚDRŽBA

Před každým čištěním, kontrolou nebo opravou přístroje musí být zajištěno, že je motor vypnutý a ochlazený. Aby se předešlo nechtěnému zapálení, odpojte zapalovací svíčku.

Dodržujte pokyny pro pravidelnou údržbu, přípravu před použitím a denní údržbu. Nesprávná údržba může vést k závažnému poškození přístroje.

Ošetření po každém použití

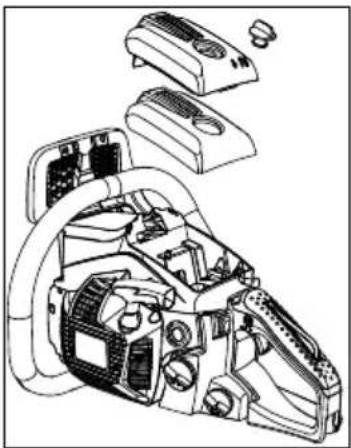

1. Vzduchový filtr

Prach na povrchu filtru je možné odstranit tak, že se filtr vyklepe na tvrdé ploše. Pro vyčištění tkaniny filtru je třeba oddělit obě poloviny filtru a tkaninu filtru vyčistit kartáčem. Pokud použijete stlačený vzduch, pak vždy foukejte zevnitř ven. Pro spojení se obě poloviny filtru na okraji stisknou, až slyšitelně zaklapnou.

Demontujte vodicí lištu a zkontrolujte přípojku oleje, zda není znečištěná.

(1) Přípojka oleje

Když je vodicí lišta demontovaná, odstraňte z drážku a přípojky oleje piliny.

Řetězové kolo namažte přes přípojku mazání oleje na špici lišty.

(1) Přípojka oleje
(2) Přípojka mazání oleje
(3) Řetězka

4. Ostatní

Zkontrolujte přístroj, zda neuniká palivo, nevykazuje volná spojení a poškození větších dílů, zejména těsnění rukojetí a držáku vodicí lišty.

Poškození je třeba před následujícím použití řetězové pily odstranit.

(2) (3)

Pravidelné údržbové práce

1. Žebra válce

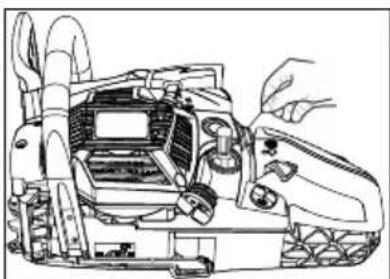

Nahromaděný prach mezi žebry válce vede k přehřátí motoru. Žebra válce pravidelně kontrolujte a čistěte; k tomu je třeba sejmout vzduchový filtr a kryt válce. Při montáži krytu válce dbejte na to, aby dráty a objímky spínače byly správně vloženy.

(a) Drátěným háčkem vytáhněte filtr z plnicího hrdla.
(1) Palivový filtr
(b) Filtr rozeberte a vypláchněte, popř. vyměňte.

VAROVÁNÍ!

Po demontáži filtru pevně přidržte konec sací trubky kleštěmi.
Při montáži filtru dbejte na to, aby se do sací trubky nedostala žádná vlákna z filtru nebo prach.

3. Zapalovací svíčka

Elektrody vyčistěte drátěným kartáčem a mezeru v případě potřeby nastavte opět na 0,65 mm.

Typ zapalovací svíčky: NHSP LD L8RTF nebo CHAMPION RCJ7Y nebo NGK BPMR7A

0,6 - 0,7mm

0,5 mm

4. Retězka

Zkontrolujte, zda nevykazuje trhliny a silné opotrebení, které by mohlo bránit v pohonu řetězu. V případě silného opotrebení řetězku vyměňte. Nikdy nemontujte nový řetěz na opotrebenou řetězku nebo opotrebený řetěz na novou řetězku.

5. Přední a zadní tlumič

Vyměňte, pokud je nalepený díl uvolněný nebo gumový díl vykazuje trhliny. Vyměňte, pokud dorazový čep na vnitřní straně kovové části zadního tlumiče vystupuje a zvýšila se vůle kovové části.

VAROVÁNÍ!

Používejte pouze náhradní díly uvedené v této příručce. V případě použití jiných dílů může dojít k vážným zraněním.

ÚDRŽBA PILOVÉHO ŘETĚZU A VODICÍ LIŠTY

Pro bezproblémový a bezpečný provoz musí být články řetězu ostré.

Nabroušení je potřeba, pokud:

jsou piliny jemně práškovité
zavedení pily vyžaduje vynaložení větší síly
řez nevede rovně
vibrace jsou silnější
zvyšuje se spotřeba paliva.

Předpisy pro nastavení článků řetězu:

VAROVÁNÍ!

noste bezpečnostní rukavice.

Před broušením:

Zajistěte, aby byl řetěz zajištěný.
Zajistěte, aby byl motor vypnutý.
Použijte kruhový pilník velikosti vhodné pro řetěz.

Typ řetězu:

6238: Oregon 91P
6240: Oregon 91P

Velikost pilníku: 5/32" (4,0 mm) pro 91P Nasadte pilník na článek řetězu a tlačte rovně dopředu. Držte pilník v uvedené poloze.

Po nabroušení každého článku řetězu zkontrolujte hloubku a opilujte na správný rozměr, jak je uvedeno na obrázku.

VAROVÁNÍ!

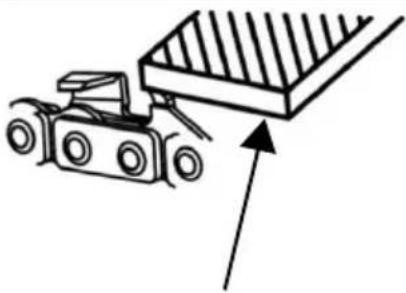

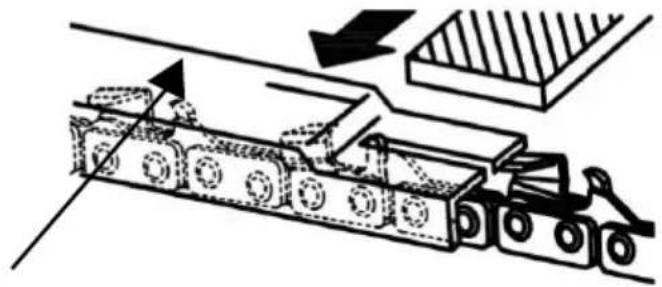

Přední hrana musí být pečlivě zaoblená, aby se snížilo riziko zpětného rázu nebo roztržení napínacího pásu.

Dbejte na to, aby všechny články řetězu měly stejnou délku a úhel hrany, jak je to uvedeno na obrázku.

Typ řetězu	Průměr pilníku	Úhel hlavy zubu	Úhel podříznutí	Úhel sklonu hlavy (55°)	Hloubka
		Úhel otáčení nástroje	Úhel sklonu nástroje	Stranový úhel
91P 5/32"	30° 0° 80° 0,025"
95VPX 3/16"	30° 10° 80° 0,025"
Hloubka Pilník

(1) (2)

(3) (4)

Vodicí lišta

Vodicí lištu občas otočte, abyste dosáhli stejnoměrného opotřebení.

Lišta musí být stále čtyřhranná. Lištu kontrolujte, zda není opotřebená. Položte pravítko k liště a k vnější straně jednoho článku řetězu. Je-li mezi oběma body zjištěn určitý rozdíl, je lišta v pořádku. Jinak je lišta opotřebená. Pak je třeba ji opravit nebo vyměnit.

(1) Pravítko (2) Rozdíl (3) Žádný rozdíl

(4) Řetěz nakloněný

VAROVÁNÍ!

Tabulka obsahuje seznam možných kombinací vodicí lišty a řetězu s uvedením kombinací vhodných pro každou řetězovou pilu, které jsou označeny „*“.

Dělení Vodicí lišta Řetěz Model ře-					tězové pily
Palce Délka v palcích/cm	Šířka drážky v palcích/mm	Kód Kód 6238 6240
3/8" 14"/35 cm 0,050"/1,3 mm	Oregon 140SDEA041		Oregon 91P053X	*
3/8" 16"/40 cm 0,050"/1,3 mm	Oregon 160SDEA041		Oregon 91P057X		*

Při výměně smějí být použity pouze výše uvedené vodicí lišty a řetězy. V případě nepřípustných kombinací hrozí nebezpečí vážného zranění a poškození přístroje.

SKLADOVÁNÍ

1 Vyprázdněte palivovou nádrž a motor nechte běžet, až se palivo spotřebuje.
2 Vyprázdněte olejovou nádrž.
3 Pilu vyčistěte.
4 Přístroj uchovávejte na suchém místě mimo dosah dětí.

LIKVIDACE ODPADŮ A OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Zbytky mazacího oleje nebo směsi pro dvoutaktní motory nikdy nesmějí být vypouštěny do odpadní sítě, kanalizace nebo do půdy; musíte je zlikvidovat podle předpisů a v souladu se životním prostředím, tj. přes sběrné místo škodlivých látek nebo deponii.

Je-li Váš přístroj nepoužitelný nebo ho již nepotřebujete, nevyhazujte ho do domovního odpadu, ale zlikvidujte podle platných ekologických předpisů. Pečlivě vyprázdněte nádrž na olej/mazací olej a palivo a případné zbytky zlikvidujte prostřednictvím sběrného místa pro škodlivé látky nebo deponii. Také přístroj zlikvidujte přes příslušné sběrné/recyklační místo. Tak mohou být plastové a kovové díly odděleny a recyklovány. Informace o likvidaci materiálů a přístrojů získáte od svých místních úřadů.

NÁVOD K HLEDÁNÍ ZÁVAD

PROBLÉM PŘÍČINA ODSTRANĚNÍ
1) Problémy při startováníVAROVÁNÍ!Zkontrolujte, zda není zapnutá ochrana proti zamrz-nutí.	■ Zkontrolujte, zda v palivu není voda a nevhodné příměsi	■ Nahradťe vhodným palivem
	■ Zkontrolujte, zda motor není zahlcený	■ Vyjměte zapalovací svíčku a vysušte■ Pak znovu zatáhněte startér bez vzduchové klapky
	■ Zkontrolujte zapalování Vyměňte	■ zapalovací svíčku
2) Chybějící výkon / ne-dostatečné zrychlení / hrubý volnoběh	■ Zkontrolujte, zda v palivu není voda a nevhodné příměsi	■ Nahradťe vhodným palivem
	■ Zkontrolujte vzduchový a palivový filtr, zda nejsou znečištěné	■ Vyčistěte
	■ Zkontrolujte nastavení kar-burátoru	■ Nově nastavte jehly
	■ Zkontrolujte kvalitu oleje Vyměňte3)	■ Nevytéká žádný olej
	■ Zkontrolujte olejový kanál a přípojky oleje, zda nejsou znečištěné	■ Vyčistěte

Máte-li dojem, že přístroj potřebuje jiné zásahy údržby, obraťte se prosím na autorizovaný zákaznický servis ve svém okolí.

TECHNICKÉ ÚDAJE

Typ 6238 6240
Obj. č. 127387 127392
Zdvihový objem 37,2 cm	^3	40,1 cm^3
Výkon motoru max. 1,2 kW 1,5 kW
Délka Vodicí lišta (OREGON)	35 cm 140SDEA041	40 cm 160SDEA041
Užitečná délka řezu 33 cm 37 cm
Pilový řetěz (OREGON) 91P053X 91P057X
Tloušt'ka nože 1,27 mm 1,27 mm
Dělení - řetězka 3/8" 3/8"
Počet zubů větev pohonu	6z/6T 6z/6T
Řetězová brzda ano	ano
Otáčky na volnoběh	3100 ± 300 ot/min	3100 ± 300 ot/min
Maximální otáčky (s řezným nástro-jem)	11000 ot/min	11000 ot/min
Max. rychlost řetězu	21 m/s	21 m/s
Velikost palivové nádrže	390 ml	390 ml
Velikost nádrže na řetězový olej	210 ml	210 ml
Mísicí poměr paliva 40:1	40:1
Hmotnost netto bez řetězu a vodicí lišty, s prázdnými nádržemi	4,6 kg 4,6 kg
Spotřeba paliva při maximálním vý-konu motoru	450 g/kWh	450 g/kWh
Hladina akustického výkonu LWA(EN ISO 11681) (K=3)	108,4 dB(A)	110,1 dB (A)
Hodnota akustického tlaku LPA(EN ISO 11681) (K=3)	97,6 dB(A)	99,5 dB(A)
Max. vibrační zrychlení avhw(K=1,5)
Přední rukojeť 6,2 m/s	^2	8,5 m/s^2
Zadní rukojeť	11,3 m/s^2	9,0 m/s^2
Garantovaná hladina akustického vý-konu LWA(2000/14/ES+2005/88/ES)	112 dB(A)	113 dB(A)

ZÁRUKA

Případné materiálové nebo výrobní vady na přístroji odstraníme během zákonné promlčecí lhůty pro nároky na odstranění vad podle naší volby opravou nebo dodáním náhradního výrobku. Promlčecí lhůta je určena právem dané země, ve které byl přístroj zakoupen.

Náš příslib záruky platí jen v případě:

• řádné manipulace s přístrojem
  ■ dodržování návodu k obsluze
• použití originálních náhradních dílů

Záruka zaniká v případě:

■ pokusů o opravu přístroje
technických úprav přístroje
použití v rozporu s určením (např. komerčního nebo komunálního použití)

Ze záruky jsou vyloučeny:

poškození nátěru způsobená běžným opotřebením
díly podléhající opotřebení, které jsou označeny na seznamu náhradních dílů orámováním [xxx xxx (x)]
- Spalovací motory – pro ty platí vlastní záruční ustanovení příslušného výrobce motoru

Záruční doba počíná běžet dnem nákupu koncovým odběratelem. Určující je datum na originálním dokladu o koupi. V případě uplatnění záruky se prosím obraťte s tímto prohlášením o záruce a dokladem o koupi na svého prodejce nebo nejbližší autorizovaný zákaznický servis. Tímto příslibem záruky zůstávají zákonné nároky kupujícího na odstranění vady vůči prodávajícímu nedotčeny.

PROHLÁŠENÍ O SHODĚ ES

Tímto prohlašujeme, že tento produkt, tato do oběhu daná verze, odpovídá požadavkům harmonizovaných směrnic EU, bezpečnostní standardy EU a standardy specifické pro tento produkt.

Produkt Výrobce Zmocněnec

řetězové pily	AL-KO Geräte GmbH	Andreas Hedrich
Sériové číslo	Ichenhauser Str. 14	Ichenhauser Str. 14
G4114116	D-89359 Kötz	D-89359 Kötz

Typ Směrnice EU Harmonizované normy

6238	2006/42/EC	EN ISO 11681-1:2011
6240	2000/14/EC	EN ISO 14982:2009
	2014/30/EU	EN ISO 22868:2011

naměřená / garantovaná

6238 - 108/112 dB(A)

6240 - 110/113 dB(A)

Hodnocení shody

2000/14/EC Příloha V

Přezkoušení typu podle GSPG §4 Notifikovaná osoba Kötz, 03.05.2016

BM 1027 MSR

Montáž vodiacej lišty a pílovej ret'aze....219

Palivo a reťazový olej....220

Obsluha....222

Pílenie....225

Údržba....227

Údržba pílovej reťaze a vodiacej lišty.... 229

Skladovanie....231

Likvidácia odpadu a ochrana životného prostredia....231

Návod na vyhl'adávanie porúch....232

Technické údaje....233

Záruka....234

VYHLÁSENIE O ZHODE - ES....234

POZOR!

1 Ret'az 10 Plynová páka
2 Vodiaca lišta	11 Motorový spínač
3 Predná ochrana rúk	12 Olejová nádrž
4 Držadlo štartéra	13 Palivová nádrž
5 kryt vzduchového filtra	14 Predná rukovät'
6 Poist'ovacia matica	15 Ochranný kryt vodiacej lišty
7 Gombík vzdušnej klapky	16 Ručná pumpička
8 Blokovanie plynovej páky	17 Kryt spojky
9 Zadná rukovät'	18 Zachytávací drapák

SYMBOLY NA STROJI

- Ret'azovú pílu noste len s vypnutým motorom, s vodiacou lištou a ret'azou smerom dozadu a tlmičmi hluku vzdialenými od tela.

Pred odložením ret'azovej píly vždy vypnite motor.

Ret'az má vel'mi ostré hrany. Kvôli bezpečnosti noste ochranné rukavice.

(11) (13) (12)

1 Ochranu t'ahajte k prednej rukoväti, aby ste sa presvedčili, že brzda ret'aze nie je zapnutá.

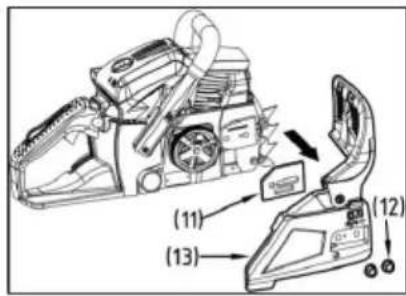

2 Dve matice (12) uvoľnite, potom odstráňte kryt spojky (13) a dištančný kus (11).
3 Ret'az nasad'te na ret'azové koleso, pílovú ret'az položte okolo vodiacej lišty a vodiacu lištu namontujte na jednotku pohonu. Maticu na napínanie ret'aze (8) vložte do spodného otvoru (7) vodiacej lišty, namontujte kryt spojky a ručne dotiahnite poistnú maticu. Dbajte na to, aby kolík (9) krytu spojky zasahoval do otvoru (10) na spodku motora.

(10) (7) (11) (9) (8) (12)

(7) Otvor
(9) Kryt spojky
(11) Dištančný kus (12)Kryt spojky
(13) Matice

(8) Matica na napínanie ret'aze
(10) Otvor

Palivo je mierne zápalné. V blízkosti paliva nefajčite a vyhýbajte sa ohňu a iskrám.

POZOR!

4 Spínač otočte do polohy "I".

(1) Olej (4) Ručná pumpička
(2) Palivo (5) Gombík vzdušnej klapky
(3) Motorový spínač

6 Gombík vzduchovej klapky vytiahnite. Vzduchová klapka sa zatvorí a plynová páka je v polohe štartu.

(1) Nastavovací hriadel' pre tok ret'azového oleja

Brzda ret'aze ret'az okamžite zastaví, ked' sa ret'azová píla pri spätnom ráze odrazí.

Odvetvenie zot'atého kmeňa

Najprv skontrolujte smer ohnutia vetiev. Potom vykonajte plochý rez na komprimovanej strane, aby sa vetva nezlomila. Z napnutej strany vetvu prepíl'te.

Pravidelné údržbové práce

1. Rebrá valca

Veľkost' pilníka: 5/32" (4,0 mm) pre 91P Pilník nasad'te na článok ret'aze a tlačte rovno dopredu. Pilník držte v zobrazenej polohe.

Záruku poskytujeme len pri:

Ret'azovej píly	AL-KO Geräte GmbH	Andreas Hedrich
Výrobné číslo	Ichenhauser Str. 14	Ichenhauser Str. 14
G4114116	D-89359 Kötz	D-89359 Kötz

Typ Smernice EÚ Harmonizované normy

6238	2006/42/EC	EN ISO 11681-1:2011
6240	2000/14/EC	EN ISO 14982:2009
	2014/30/EU	EN ISO 22868:2011

Hlučnost'

nameraná / zaručená

6238 - 108/112 dB(A)

6240 - 110/113 dB(A)

Vyhodnotenie zhody
