BEDIENUNGSANLEITUNG 6240 SOLO

D Betriebsanleitung....3

ORIGINAL-BETRIEBSANLEITUNG

Inhaltsverzeichnis

Bestimmungsgemäßer / nicht bestimmungsgemäßer Gebrauch....4

Hinweise....4

Lage der Teile....5

Symbole auf der Maschine....6

Sicherheitshinweise für den Betrieb....8

Einbau von Führungsschiene und Sägekette....10

Kraftstoff und Kettenöl.... 11

Bedienung....13

Sägen....16

Wartung....18

Wartung von Sägekette und Führungsschiene....20

Lagerung....22

Abfallentsorgung und Umweltschutz....22

Anleitung für die Fehlersuche....23

Technische Daten....24

Garantie....25

EG-Konformitätserklärung....25

ACHTUNG!

Vor dem Gebrauch unserer Produkte lesen Sie dieses Handbuch bitte sorgfältig durch, um sich mit dem Gerät vertraut zu machen.

Halten Sie dieses Handbuch stets griffbereit.

ACHTUNG!

Die mit einem entsprechenden Symbol gekennzeichneten Warnhinweise in diesem Handbuch weisen auf kritische Punkte hin, die beachtet werden müssen, um Verletzungsgefahr zu vermeiden; lesen Sie diese Anweisungen bitte sorgfältig durch und beachten Sie sie während des Gebrauchs.

ACHTUNG!

Dieses Symbol kennzeichnet Anweisungen, die befolgt werden müssen, um Unfälle, die zu Verletzungen oder Tod führen können, zu vermeiden.

ACHTUNG!

Dieses Symbol kennzeichnet Anweisungen, die befolgt werden müssen, um mechanische Störungen, Ausfälle oder Schäden zu vermeiden.

ACHTUNG!

Lesen Sie diese Hinweise aufmerksam durch, bevor Sie mit der Säge arbeiten, und bewahren Sie sie gut auf.

Lesen Sie die Anweisungen sorgfältig durch. Machen Sie sich mit den Bedienungselementen vertraut, damit Sie das Gerät sicher bedienen können. Bewahren Sie diese Bedienungsanleitung zusammen mit der Kettensäge auf.

ACHTUNG!

Gefahr von Gehörschäden!

Unter normalen Betriebsbedingungen kann der Bediener dieses Geräts einem Schallpegel von 80 dB(A) oder mehr ausgesetzt werden.

Die Kettensäge ist mit der rechten Hand am hinteren Griff und mit der linken Hand am vorderen Griff zu fassen.

ACHTUNG!

Lärmschutz!

Beim Arbeiten mit dem Gerät sind die örtlichen Vorschriften zu beachten.

BESTIMMUNGSGEMÄßer / NICHT BESTIMMUNGSGEMÄßer GEBRAUCH

Die Kettensäge ist zum Sägen von Baumstämmen, Kanthölzern und zum Sägen von Ästen je nach Schnittlänge bestimmt. Sie darf nur für die Arbeit mit Holz eingesetzt werden. Während des Gebrauchs ist eine ausreichende persönliche Schutzausrüstung (PSA) erforderlich. Alles weiteren Anwendungen wir. z.B. professionelle Baumpflege innerhalb des Baumes werden ausdrücklich ausgeschlossen. Für Schäden oder Verletzungen, die durch Bedienungsfehler verursacht werden, haftet der Benutzer/Bediener, nicht der Hersteller. Es dürfen nur die in der Bedienungsanleitung angegebenen Sägeketten und Schwertkombinationen für dieses Gerät verwendet werden. Zum bestimmungsgemäßen Gebrauch gehört auch die Beachtung der Sicherheitshinweise sowie der Bedienungshinweise im Benutzerhandbuch. Jede Person, die mit dem Gerät arbeitet, muss mit dem Gerät vertraut sein und sich möglicher Gefahren bewusst sein. Darüber hinaus sind die geltenden Unfallverhütungsvorschriften strengstens zu beachten. Auch die Vorschriften in Bezug auf Arbeitsmedizin und Arbeitsschutz müssen eingehalten werden. Bei Veränderungen des Geräts verfällt jegliche Haftung des Herstellers für daraus entstehende Schäden und die Herstellergarantie für das Gerät. Dieses Gerät ist für die private Gartenpflege bestimmt.

WARNUNG!

Bitte beachten Sie die nationalen Vorschriften für die Benutzung von Kettensägen! (Arbeitsschutz, Umwelt)

HINWEISE

Auch bei bestimmungsgemäßem Gebrauch des Geräts kann ein Restrisiko verbleiben, das nicht ausgeschlossen werden kann. Durch Art und Konstruktion des Geräts sind die folgenden Gefahren nicht auszuschließen:

• Kontakt mit der ungeschützten Sägekette (Schnittverletzungen)
  Plötzliche ungewollte Bewegungen des Sägeschwerts (Schnittverletzungen)
  Gehörschäden bei Verzicht auf den vorgeschriebenen Gehörschutz
  Einatmen schädlicher Partikel und Abgase des Motors
  Hautkontakt mit Benzin
  Geräuschentwicklung. Ein bestimmter Geräuschpegel der Maschine ist nicht vermeidbar. Lärmbelastung in öffentlichen Bereichen muss genehmigt und ggf. auf bestimmte Zeiten beschränkt werden. Es sind Ruhezeiten einzuhalten und die Arbeitszeiten können möglicherweise eingeschränkt sein. Für den Schutz des Bedieners und von Personen, die in der Nähe arbeiten, ist ein geeigneter Gehörschutz zu tragen.

Vibrationen. Warnung: Der tatsächliche Vibrationswert während des Betriebs der Kettensäge kann von den Angaben im Handbuch oder den Herstellerangaben abweichen. Grund dafür können die folgenden Faktoren sein, die vor und während des Gebrauchs berücksichtigt werden müssen:

Beachtung der Gebrauchshinweise der Kettensäge
Schnittverfahren und Verarbeitung des Schnittguts
Vorschriftsmäßiger Gebrauch und Zustand der Kettensäge
Schärfegrad und Zustand des Schneidwerkzeugs

Montage optionaler schwingungsfester Griffe und Befestigung der Griffe am Gehäuse der Ket-tensäge

Stellen Sie ein unnatürliches Gefühl oder eine Hautverfärbung an den Händen nach dem Gebrauch der Maschine fest, legen Sie eine angemessene Arbeitspause ein. Ohne Arbeitspausen kann es zu einem Hand-Arm-Vibrationssyndrom kommen.

LAGE DER TEILE

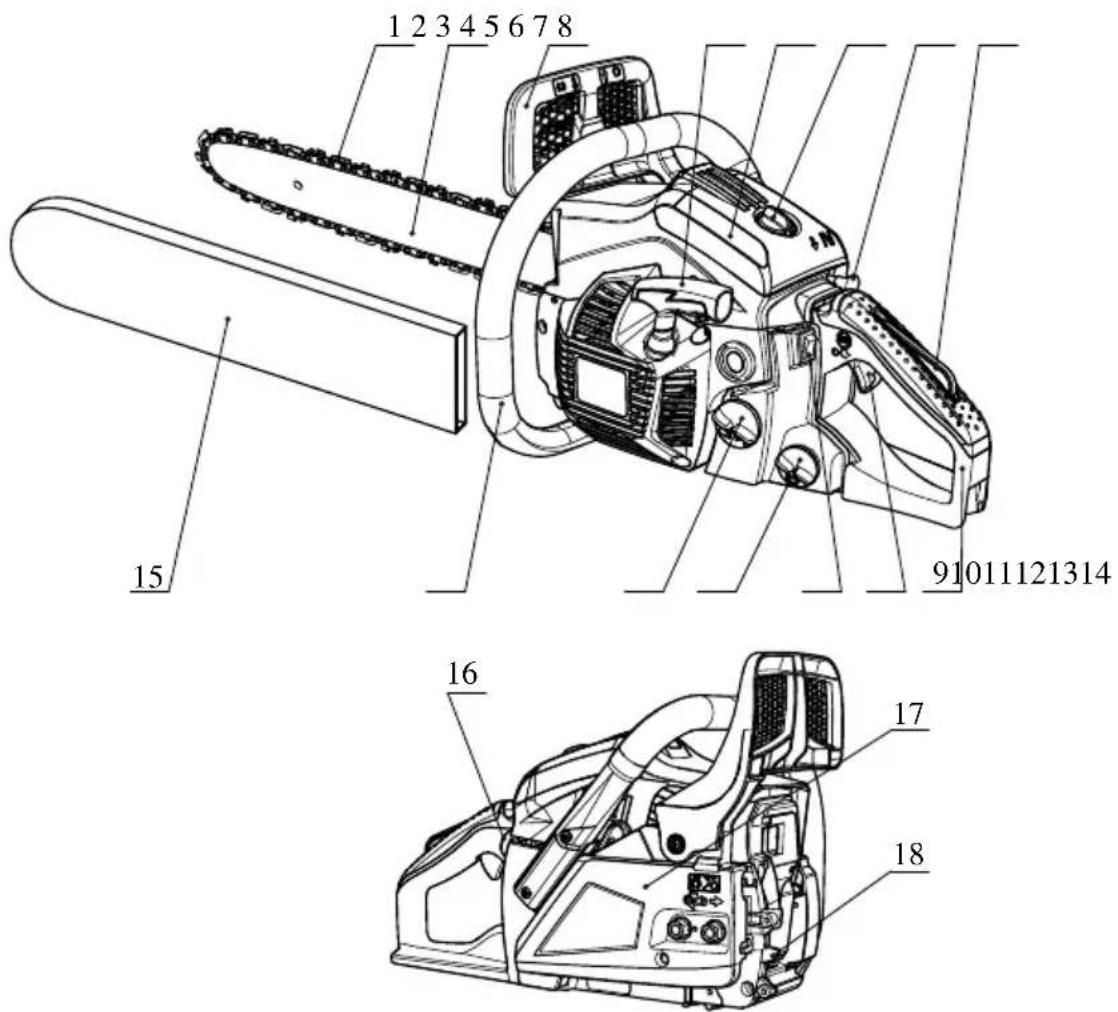

1 2 3 4 5 6 7 8 15 91011121314 16 17 18

1 Sägekette	10	Gashebel
2 Führungsschiene (Schwert)	11	Motorschalter
3 Vorderer Handschutz	12	Öltank
4 Anlassergriff	13	Kraftstofftank
5 Luftfilterdeckel	14	Vorderer Griff
6 Feststellmutter 15 Schutzabdeckung der Führungs-		schiene
7 Luftklappenknopf 16 Pumpball
8 Gashebelverriegelung 17 Kupplungsabdeckung
9 Hinterer Griff 18 Baumanschlagkralle

SYMBOLE AUF DER MASCHINE

	Lesen und beachten Sie alle Warnhinweise.
	Warnung! Rückschlaggefahr. Hüten Sie sich vor dem Rückschlag der Kettensäge und vermeiden Sie den Kontakt mit der Schienenspitze.
	Arbeiten Sie nicht einhändig mit der Kettensäge.
	Bedienen Sie die Kettensäge immer mit zwei Händen.
	Es ist ein angemessener Gehör-, Augen- und Kopfschutz zu tragen.
	Vor der Arbeit mit diesem Gerät lesen Sie die Bedienungsanleitung durch.
[HW7]	Während der Arbeit mit dem Gerät tragen Sie stets Sicherheits- und Vibrationsschutzhandschuhe.
	Beim Arbeiten mit der Kettensäge tragen Sie stets rutschfeste Arbeitsstiefel.

Für den sicheren Betrieb und die sichere Wartung sind Symbole auf der Maschine eingestanzt. Achten Sie stets auf diese Hinweise.

	Anschluss zum Nachfüllen von KettenölLage: beim Öltankdeckel
	Betätigen des Motorschalters Den Schalter auf "O" stellen, der Motor wird sofort abgeschaltet.Lage: links vom hinteren Griff
	Betätigen des Luftklappenknopfs Ziehen Sie den Knopf heraus, wird die Luftklappe geschlossen, drücken Sie den Knopf hinein, wird die Luftklappe geöffnet.Lage: Luftfilterdeckel
	Einstellen der Ölpumpe Drehen Sie die Stange mit einem Schraubendreher in Pfeilrichtung bis Stellung MAX für einen stärkeren Ölfluss bzw. in Stellung MIN für einen geringeren Ölfluss des Kettenöls.Lage: Unterseite der Antriebseinheit
	Die Schraube unter der Markierung "H" dient zur Einstellung des Gemischs bei hoher Drehzahl.Lage: oben links am hinteren Griff
	Die Schraube unter der Markierung "L" dient zur Einstellung des Gemischs bei niedriger Drehzahl.Lage: oben links am hinteren Griff
	Die Schraube über der Markierung "T" dient zur Einstellung der Leerlaufdrehzahl.Lage: oben links am hinteren Griff
	Zeigt an, in welcher Richtung die Kettenbremse gelöst (weißer Pfeil) bzw. betätigt (schwarzer Pfeil) wird.Lage: Vorderseite der Führungsschiene
	Zeigt an, in welcher Richtung die Kette montiert ist.Lage: Vorderseite der Führungsschiene
	Garantierter Schallpegel:- 112 dB für 6238- 113 dB für 6240
	Manueller Motor-Start

SICHERHEITSHINWEISE FÜR DEN BETRIEB

■ Vor der Arbeit mit dem Gerät

Vor dem Gebrauch unserer Produkte lesen Sie dieses Handbuch bitte sorgfältig durch, um sich mit dem Gerät vertraut zu machen.

Arbeiten Sie niemals mit einer Kettensäge, wenn Sie müde, krank, gestresst sind oder Medikamente eingenommen haben, die müde machen, oder wenn Sie Alkohol oder Drogen konsumiert haben.

Achten Sie bei der Arbeit mit der Kettensäge auf einen gut belüfteten Arbeitsbereich. Starten oder bedienen Sie das Gerät nie in geschlossenen Räumen oder Gebäuden. Die Abgase enthalten gefährliches Kohlenmonoxid.

Die Kettensäge nicht bei starkem Wind, schlechtem Wetter, bei schlechter Sicht oder bei sehr hohen oder niedrigen Temperaturen verwenden. Den Baum stets auf abgestorbene Ästen untersuchen, die während des Fällens herabfallen können.

Rutschfeste Sicherheitsschuhe, eng anliegende Kleidung sowie Augen-, Gehör- und Kopfschutz verwenden. Vibrationsschutzhandschuhe tragen. Es wird angenommen, dass das so genannte Raynaud-Phänomen, das die Finger der betroffenen Personen betrifft, durch Vibration und Kälte verursacht werden kann. Blässe und Taubheit der Finger. Da nicht bekannt ist, ab welcher Mindestbelastung diese Beschwerden auftreten können, werden dringend die folgenden Vorkehrungen empfohlen. Halten Sie sich warm, vor allem Kopf, Hals, Füße, Knöchel, Hände und Handgelenke. Legen Sie häufiger eine Pause ein, achten Sie auf eine gute Durchblutung durch kraftvolle Übungen der Arme und meiden Sie das Rauchen. Die Kettensäge muss immer scharf sein und die Säge einschließlich des Vibrationsschutzsystems ist sorgfältig zu pflegen. Eine stumpfe Kette erhöht die Sägedauer und wenn eine solche Kette durch das Holz gedrückt wird, erhöht sich die Vibrationsbelastung der Hände. Eine Säge mit losen Bauteilen oder mit schadhaften oder abgenutzten Vibrationsdämpfern erzeugt höhere Vibrationen. Die Arbeitsdauer begrenzen. Auch bei Einhaltung all dieser Vorkehrungen ist nicht auszuschließen, dass Ihre Finger taub werden oder ein Karpaltunnelsyndrom entsteht. Bei regelmäßigem bzw. ständigem Gebrauch des Geräts sollte daher sorgfältig auf den Zustand von Händen und Fingern geachtet werden. Tritt eines der oben beschriebenen Symptome auf, suchen Sie unverzüglich ärztlichen Rat.

Beim Umgang mit Kraftstoff ist vorsichtig vorzugehen. Verschütteten Kraftstoff aufwischen und vor dem Starten des Motors die Kettensäge mindestens 3 m von der Nachfüllstelle entfernen.

In Bereichen, in denen Kraftstoff gemischt, um-/eingefüllt oder gelagert wird, sind sämtliche Quellen für Funken- oder Flammenbildung zu beseitigen. Beim Umgang mit Kraftstoff und beim Betrieb der Kettensäge nicht rauchen.

Beim Starten des Motors und beim Sägen darauf achten, dass sich keine anderen Personen im Bereich der Kettensäge aufhalten. Im Arbeitsbereich dürfen sich keine Personen oder Tiere aufhalten. Beim Einschalten und beim Betrieb der Kettensäge müssen Kinder, Haustiere und Zuschauer einen Abstand von mindestens 10 m einhalten.

Mit dem Sägen erst beginnen, wenn der Arbeitsbereich frei ist, wenn Sie einen festen Stand haben und dem fallenden Stamm sicher ausweichen können.

Die Kettensäge immer fest mit beiden Händen halten, wenn der Motor läuft. Die Griffe der Kettensäge fest mit Daumen und Fingern umschließen.

Wenn der Motor läuft, darauf achten, dass kein Körperteil mit der Säge in Kontakt gerät. Vor dem Starten des Motors prüfen, ob die Kette keine Gegenstände oder Personen berührt.

Die Kettensäge nur mit abgeschaltetem Motor, mit Führungsschwert und Kette nach hinten und Schalldämpfer vom Körper entfernt tragen.

Die Kettensäge vor jedem Gebrauch auf abgenutzte, lose oder ausgetauschte Teile prüfen. Eine schadhafte, falsch eingestellte oder unvollständig oder nicht fest zusammengebaute Kettensäge darf nicht benutzt werden. Darauf achten, dass die Kette anhält, wenn die Gasregelung losgelassen wird.

Mit Ausnahme der im Benutzerhandbuch aufgeführten Punkte darf die Kettensäge nur durch qualifiziertes Fachpersonal gewartet werden (z. B. kann die Verwendung ungeeigneter Werkzeuge für den Ausbau des Schwungrads oder für das Gegenhalten des Schwungrads beim Ausbau der Kupplung zu strukturellen Schäden am Schwungrad führen, so dass dieses während des Betriebs ausfällt).

Vor dem Ablegen der Kettensäge immer den Motor ausschalten.

Beim Sägen kleiner Äste und Triebe ist besonders vorsichtig vorzugehen, weil sich kleine Teile in der Kette verfangen und auf den Bediener geschleudert werden können.

Beim Sägen eines unter Spannung stehenden Astes achten Sie darauf, dass Sie nicht getroffen werden, wenn die Spannung gelöst wird und der Ast zurückspringt.

Die Griffe müssen immer trocken, sauber und frei von Kraftstoff oder Kraftstoffgemisch sein.

Hüten Sie sich vor dem Rückschlag der Säge. Der Rückschlag ist eine Aufwärtsbewegung der Führungsschiene, die auftritt, wenn die Sägekette an der Spitze der Führungschiene auf einen Gegenstand trifft. Bei einem Rückschlag kann es zu gefährlichem Kontrollverlust über die Kettensäge kommen.

Beim Transportieren der Kettensäge darauf achten, dass die Schutzsbdeckung für die Führungsschiene angebracht ist. Das Geräts während des Transports sicher ablegen, um Kraftstoffaustritt, Schäden oder Verletzungen zu vermeiden.

Sicherheitsvorkehrungen gegen Rückschlag

WARNUNG!

Ein Rückschlag kann auftreten, wenn die Spitze der Führungsschiene auf einen Gegenstand trifft oder wenn die Sägekette im Schnitt verklemmt wird.

Die Berührung der Schwertspitze mit einem Gegenstand kann eine blitzschnelle Reaktion auslösen, bei der die Führungsschiene nach oben und zum Bediener zurückgeschleudert wird. Beim Einklemmen der Sägekette oben an der Führungsschiene kann das Schwert schnell zum Bediener zurückgestoßen werden. Jede dieser Reaktionen kann dazu führen, dass Sie die Kontrolle über die Säge verlieren und schwere Verletzungen verursacht werden.

Verlassen Sie sich nicht nur auf die eingebauten Sicherheitsvorrichtungen der Säge. Beim Gebrauch der Kettensäge sollten Sie bestimmte Maßnahmen beachten, um Unfälle oder Verletzungen während der Arbeit auszuschließen.

(1) Wenn Sie wissen, wie es zu einem Rückschlag kommt, können Sie das Überraschungsmoment verringern oder beseitigen. Überraschende Vorgänge beinhalten stets eine Unfallgefahr.

(2) Die Säge bei laufendem Motor mit beiden Händen sicher führen, die rechte Hand am hinteren Griff, die linke Hand am vorderen Griff. Die Griffe mit Daumen und Fingern fest und sicher umschließen. Durch den festen Griff wird die Rückschlaggefahr verringert und die Säge kann sicher geführt werden. Den Griff nicht lockern.

(3) Achten Sie darauf, dass der Arbeitsbereich frei von Hindernissen ist. Vermeiden Sie, dass die Spitze des Schwerts einen Baumstamm, Ast oder andere Hindernisse berührt, die während der Arbeit mit der Säge auftreten können.

(4) Mit hohen Motordrehzahlen sägen.

(5) Arbeiten Sie nicht höher als Schulterhöhe.

(6) Beachten Sie die Schärf- und Wartungsanweisungen des Herstellers der Kettensäge.

(7) Verwenden Sie nur die vom Hersteller angegebenen Austauschschwerter und -ketten oder gleichwertige Artikel.

EINBAU VON FÜHRUNGSSCHIENE UND SÄGEKETTE

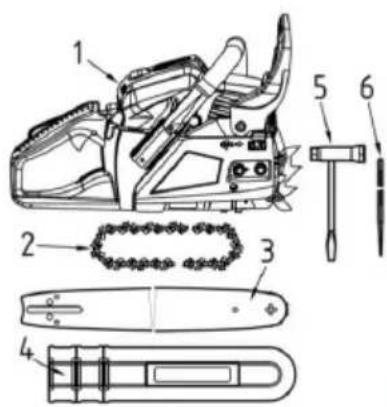

Standardmäßig umfasst die Lieferung der Kettensäge die folgenden Teile:

(1) Antriebseinheit
(2) Sägekette
(3) Führungsschiene (Schwert)
(4) Schutzabdeckung der Führungsschiene
(5) Steckschlüssel
(6) Feile

Die Verpackung öffnen und die Führungsschiene und Sägekette wie folgt an der Antriebseinheit montieren.

WARNUNG!

Die Sägekette hat sehr scharfe Kanten. Tragen Sie zur Sicherheit Schutzhandschuhe.

1 Den Schutz zum vorderen Griff ziehen, um sicherzustellen, dass die Kettenbremse nicht eingeschaltet ist.
2 Zwei Muttern (12) lösen, dann die Abdeckung der Kupplung (13) und das Distanzstück (11) entfernen.
3 Die Kette auf das Kettenrad auflegen, die Sägekette um die Führungsschiene legen und die Führungsschiene auf der Antriebseinheit montieren. Die Kettenspannmutter (8) in die untere Bohrung (7) der Führungsschiene einsetzen, die Kupplungsabdeckung montieren und die Sicherungsmutter handfest anziehen. Darauf achten, dass Stift (9) der Kupplungsabdeckung in die Bohrung (10) am Motorsockel eingreift.

(10) (7) (11) (9) (8) (12)

(7) Bohrung
(8) Kettenspannmutter
(9) Kupplungsabdeckung
(10) Bohrung
(11) Distanzstück (12)Kupplungsabdeckung
(13) Muttern

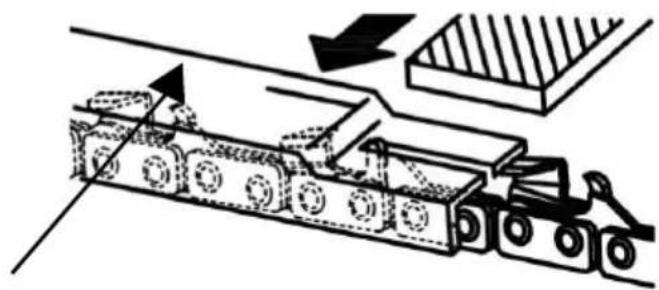

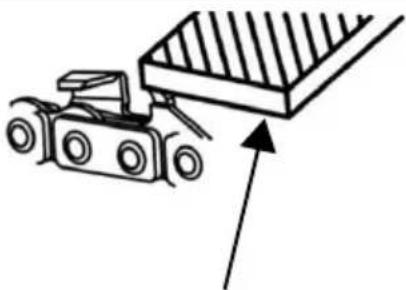

Auf die korrekte Laufrichtung der Sägekette achten.

(1) Bewegungsrichtung

(1)

(1) (2) (3)

(1) (2) (3)

1 Die Führungsschiene montieren und die Kette auf Schiene und Kettenrad auflegen.

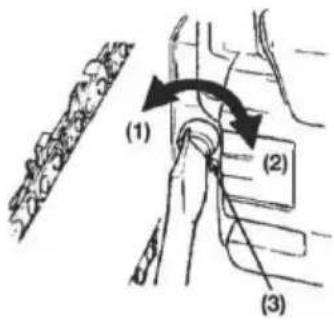

2 Die Kettenspannmutter in die untere Bohrung der Führungsschiene einsetzen, die Kettenabdeckung montieren und die Sicherungsmutter handfest anziehen.
3 Die Führungsschiene mit der Spitze nach oben halten und die Ket- tenspannung einstellen, indem die Spannschraube gedreht wird, bis die Spannbänder gerade die Unterseite der Schiene berühren.
4 Die Führungsschiene mit der Spitze nach oben halten und die Muttern festziehen (12-15 Nm). Dann die Kette von Hand bewegen und prüfen, ob sie sich ruckfrei bewegt und die richtige Spannung hat. Falls erforderlich die Kette bei gelöster Abdeckung nachstellen.

5 Die Spannschraube festziehen.

(1) Lösen
(2) Anziehen
(3) Kettenspannschraube

ACHTUNG! Die richtige

Die richtige Kettenspannung ist äußerst wichtig. Eine fehlerhafte Spannung kann zu vorzeitiger Abnutzung der Führungsschiene oder zu häufigem Abspringen der Kette führen. Vor allem eine neue Kette ist mit Vorsicht zu behandeln, da sie sich beim erstmaligen Gebrauch noch dehnen kann.

Die Baumanschlagkralle gehört zur Kettensäge. Sie muss vor dem erstmaligen Gebrauch an die Kettensäge geschraubt werden. Die Kralle muss mit zwei Schrauben an der Vorderseite der Kettensäge befestigt werden.

KRAFTSTOFF UND KETTENÖL

Die Motoren werden mit einem speziellen Öl für luftgekühlte 2-Takt-Benzinmotoren geschmiert. Ist ein solches Öl nicht verfügbar, so ist ein Öl mit Antioxydans-Zusatz für luftgekühlte 2-Takt-Motoren zu verwenden.

EMPFOHLENES GEMISCH BENZIN 40 : ÖL 1

(JASO FC oder ISO EGC für luftgekühlte Zweitaktmotoren). Diese Motoren sind für den Betrieb mit bleifreiem Benzin zertifiziert.

Der Kraftstoff ist leicht entzündlich. In der Nähe von Kraftstoff nicht rauchen und Flammen und Funken vermeiden.

ACHTUNG!

1 KRAFTSTOFF OHNE ÖL (ROHBENZIN) – Führt sehr schnell zu schweren Schäden der inneren Motorteile.

2 ÖL FÜR 4-TAKT-MOTOREN oder WASSERGEKÜHLTE 2-TAKT-MOTOREN – Kann zu Verschmutzung der Zündkerzen, Zusetzen der Auslassöffnungen oder Verkleben von Kolbenringen führen.

HERSTELLEN DES KRAFTSTOFFGEMISCHS

1 Die Benzin- und Ölmengen, die gemischt werden sollen, abmessen.
2 Etwas Benzin in einen sauberen, genehmigten Kraftstoffbehälter füllen.
3 Das gesamte Öl zugeben und gut umrühren.
4 Das restliche Benzin zugeben und mindestens eine Minute lang umrühren.
5 Den Behälter an der Außenseite eindeutig kennzeichnen, um Verwechslung mit Benzin- oder anderen Behältern zu vermeiden.

KETTENÖL

Es ist ganzjährig ein spezielles Kettenöl zu verwenden.

Kein Altöl oder aufbereitetes Öl verwenden, das die Ölpumpe schädigen kann.

BEDIENUNG

EINSCHALTEN DES MOTORS

1 Den Kraftstoff- und Öltankdeckel lösen und entfernen. Den Deckel an einem staubfreien Ort ablegen.
2 Das Gerät mit Kraftstoff auftanken und den Öltank bis zu einem Stand von 80% mit Kettenöl füllen.
3 Den Kraftstoff- und Öltankdeckel wieder festdrehen und evtl. verschütteten Kraftstoff aufwischen.
4 Den Schalter auf "I" drehen.
5 Den Pumpball stetig drücken, bis Kraftstoff in den Ball eintritt.

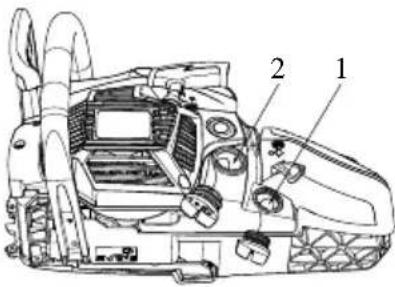

(1) Öl (4) Pumpball
(2) Kraftstoff (5) Luftklappenknopf
(3) Motorschalter
6 Den Luftklappenknopf herausziehen. Die Luftklappe wird geschlossen und der Gashebel steht in der Startposition.

Beim Neustart unmittelbar nach dem Abschalten des Motors. Die Luftklappe öffnen.

Nach dem Herausziehen des Luftklappenknopfs kehrt dieser nicht in die Betriebsstellung zurück, auch wenn der Gashebel gedrückt oder der Knopf mit dem Finger eingedrückt wird. Soll der Luftklappenknopf in die Betriebsstellung zurückkehren, ist stattdessen der Gashebel zu drücken.

1 Die Schutzabdeckung des vorderen Griffs nach vorne herunterdrücken, um die Kettenbremse zu betätigen.
1 Die Säge fest am Boden halten und kräftig am Anlasserseil ziehen.

1 Sobald die Zündung erfolgt, den Gashebel drücken, damit der Luftklappenknopf in die Betriebsstellung zurückkehrt, und mit dem Anlassergriff den Motor anlassen.

2 Die Schutzabdeckung des vorderen Griffs zum Griff hochziehen, um die Bremse zu lösen. Dann den Motor mit leicht herausgezogenem Gashebel warmlaufen lassen.

Vor dem Starten des Motors prüfen, ob die Kette keine Gegenstände oder Personen berührt. Vor jedem Einschalten darauf achten, dass die Kettenbremse betätigt ist.

Nach dem Starten des Motors die Kette mit mittlerer Geschwindigkeit laufen lassen und prüfen, ob Kettenöl wie in der Abbildung verspritzt wird.

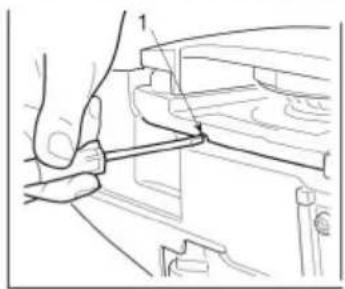

Der Kettenölfluss kann mit Hilfe eines Schraubendrehers verändert werden, der in die Öffnung unten auf der Kupplungsseite einzuführen ist. Das Kettenöl entsprechend den Arbeitsbedingungen regulieren.

(1) Einstellwelle für den Kettenölfluss

Welle gegen den Uhrzeigersinn drehen - Ölfluss erhöhen Welle im Uhrzeigersinn drehen - Ölfluss drosseln.

ACHTUNG!

Wenn der Kraftstoff aufgebraucht ist, sollte der Öltank nahezu leer sein. Bei jedem Nachfüllen von Kraftstoff ist auch der Öltank mit aufzufüllen.

FUNKTIONSPRÜFUNG DER KUPPLUNG

Vor jedem Gebrauch ist zu prüfen, ob die Kette nicht bewegt, wenn die Kettensäge im Leerlauf läuft.

WARNUNG!

Während des Gebrauchs muss die Kettensäge fest mit beiden Händen gehalten werden, mit der linken Hand am vorderen und der rechten Hand am hinteren Griff, auch wenn der Bediener Linkshänder ist.

(1) (2) (3) (4)

KETTENBREMSE

Die Kettenbremse hält die Kette sofort an, wenn die Kettensäge bei einem Rückschlag zurückprallt.

Normalerweise wird die Bremse automatisch durch Trägheit betätigt. Sie kann auch manuell betätigt werden, indem der Bremshebel (vorderer Handgriffschutz) nach vorn heruntergedrückt wird. Wird die Bremse betätigt, tritt ein weißer Kegel aus der Basis des Bremshebels hervor. (1) Vorderer Griff (2) Lösen (3) Bremse (4) Vorderer Handgriffschutz Um die Bremse zu lösen, ist der vordere Handgriffschutz zum vorderen Griff hochzuziehen, bis ein Klickgeräusch ertönt.

Wenn die Bremse anspricht, den Gashebel loslassen, um die Motordrehzahl zu drosseln. Bei dauerndem Betrieb mit angezogener Bremse wird durch die Kupplung Hitze erzeugt, die zu Störungen führen kann.

Der einwandfreie Betrieb der Bremse ist täglich zu überprüfen. Hierfür ist wie folgt vorzugehen:

1) Den Motor abstellen. 2) Die Kettensäge waagerecht halten, den vorderen Griff loslassen, mit der Spitze der Führungsschiene einen Stumpf oder ein Holzstück berühren und kontrollieren, ob die Bremse anspricht. Die Bremsstärke hängt von der Größe des Schwerts ab. Spricht die Bremse nicht an, wenden Sie sich wegen des Kundendienstes an unseren Händler.

Wird die Kettensäge bei Temperaturen von 0 - 5 °C und hoher Luft-feuchtigkeit betrieben, kann sich im Vergaser Eis bilden; dadurch kann die Motorleistung oder der reibungslose Motorbetrieb beeinträchtigt werden.

(1) Zylinderabdeckung (2) Sonnenschein-Symbol (3) Schnee-Symbol (a) Normalbetrieb (b) Frostschutzbetrieb Dieses Produkt ist mit einer Lüftungsklappe rechts an der Zylinderabdeckung ausgestattet, über die dem Motor warme Luft zugeführt und ein Vereisen vermieden werden kann. Unter normalen Bedingungen ist die Säge im Normalbetrieb zu verwenden, d. h. der bei Lieferung eingestellten Betriebsart.

Besteht jedoch die Gefahr der Vereisung ist vor dem Gebrauch der Frostschutzbetrieb einzustellen. Wird die Säge weiter im Frostschutzbetrieb benutzt, obwohl die Temperaturen wieder auf normale Werte angestiegen sind, kann das Starten des Motors oder der Motorbetrieb mit normaler Drehzahl beeinträchtigt werden; daher ist die Kette stets wieder in den Normalbetrieb zu schalten, sobald keine Vereisungsgefahr mehr besteht.

UMSCHALTEN DER BETRIEBSART

(1) Zylinderabdeckung
(2) Luftklappenknopf
(3) Vereisungskappe

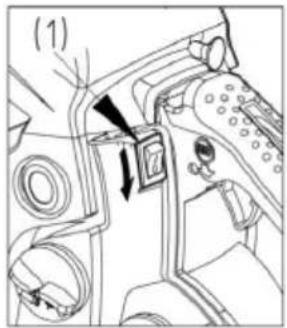

1 Den Motor mit dem Motorschalter abstellen.

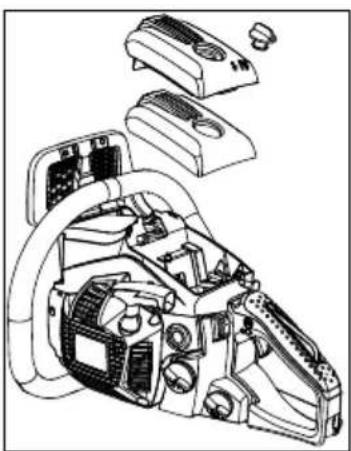

2 Die Abdeckung des Luftfilters und den Luftfilter entfernen, dann den Luftklappenknopf von der Zylinderabdeckung abnehmen.
3 Die Halteschrauben der Zylinderabdeckung lösen (d. h. die drei Schrauben an der Innenseite und eine Schraube an der Außenseite der Abdeckung) und die Zylinderabdeckung abnehmen.
4 Die Vereisungskappe auf der rechten Seite der Zylinderabdeckung mit dem Finger niederdrücken und die Kappe entfernen.
5 Die Vereisungskappe so einstellen, dass das Schnee-Symbol nach oben zeigt, und die Kappe wieder in die Zylinderabdeckung einsetzen.
6 Die Zylinderabdeckung wieder einbauen und alle anderen Teile ebenfalls wieder in ihrer richtigen Position einsetzen.

(1)

MOTOR ABSTELLEN

1 Den Gashebel loslassen und den Motor einige Minuten im Leerlauf laufen lassen.

2 Den Schalter auf "O" (STOP) stellen.

(1) Motorschalter

SÄGEN

Vor dem Beginn der Arbeit ist Kapitel "Sicherheitshinweise für den Betrieb" zu lesen; die Säge sollte zuerst an einfachen Stämmen getestet werden. Dabei können Sie sich leichter mit dem Gerät vertraut machen.

Beachten Sie stets die Sicherheitsvorschriften, die den Gebrauch der Kettensäge ggf. einschränken können.

Beachten Sie immer die Sicherheitsvorschriften. Die Kettensäge darf nur zum Sägen von Holz verwendet werden. Andere Werkstoffe dürfen damit nicht bearbeitet werden. Vibrationen und Rückschlaggefahr sind bei anderen Werkstoffen unterschiedlich und die Sicherheitsvorschriften könnten dann nicht mehr eingehalten werden. Verwenden Sie die Kettensäge nicht als Hebel zum Heben, Bewegen oder Trennen von Gegenständen. Bringen Sie sie nicht auf feststehenden Ständern an. Werkzeuge oder andere Geräte, die nicht den Herstellerangaben entsprechen, dürfen nicht an die Zapfwelle angeschlossen werden. Die Säge muss nicht mit Kraft in den Schnitt gedrückt werden. Beim Betrieb mit Vollgas ist für die Arbeit nur geringer Druck erforderlich. Die Säge sollte täglich vor jedem Gebrauch und nach jedem Herabfallen oder anderen Zwischenfällen auf Schäden überprüft werden. Wird der Motor hochgedreht, wenn die Kette in einem Schnitt festsitzt, kann dies die Kupplung beschädigen. Steckt die Sägekette im Schnitt fest, versuchen Sie nicht, sie mit Gewalt zu lösen, sondern verwenden Sie einen Keil oder Hebel, um den Schnitt zu öffnen.

Schutz vor Rückschlag

Die Säge ist mit einer Kettenbremse ausgestattet, die die Kette bei ordnungsgemäßem Betrieb bei Rückschlag anhält. Die Funktion der Kettenbremse ist vor jedem Gebrauch zu kontrollieren; hierfür ist die Säge 1 oder 2 Sekunden lang mit Vollgas laufen zu lassen und der vordere Handschutz nach vorn zu drücken. Die Kette muss dann sofort anhalten und der Motor läuft mit voller Drehzahl weiter. Hält die Kette nur verzögert oder gar nicht an, so sind vor dem Gebrauch das Bremsband und die Kupplungstrommel auszutauschen.

Es ist äußerst wichtig, vor jedem Gebrauch der Säge die Kettenbremse auf ihren einwandfreien Betrieb und die Kette auf ausreichende Schärfe zu prüfen, um die Rückschlaggefahr unter Kontrolle zu halten. Das Entfernen von Sicherheitseinrichtungen, ungeeignete Wartung oder ein fehlerhafter Austausch von Schwert oder Kette können die Gefahr ernsthafter Verletzungen durch Rückschlag der Kettensäge erhöhen.

Fällen

1 Die Fällrichtung ist anhand der Windverhältnisse, der Neigung des Baums, der Lage der schweren Äste, der weiteren Arbeit nach dem Fällen und anderer Faktoren zu bestimmen.
2 Den Bereich um den Baum herum freimachen und auf festen Stand und einen sicheren Rückzugsweg achten.
3 Auf der Fällseite im Baumstamm einen Fallkerb auf einem Drittel seiner Stärke ausführen.
4 Auf der entgegengesetzten Seite des Fallkerbs etwas oberhalb der Grundlinie des Kerbs einen Fällschnitt anbringen.

50 mm 50 mm A B

WARNUNG!

Beim Fällen sind eventuell in der Nähe tätige Arbeiter vor der Gefahr zu warnen.

Zersägen und Entasten

WARNUNG!

1 Achten Sie stets auf sicheren Stand und auf die Stabilität des Baums.
2 Rechnen Sie damit, dass ein gefällter Stamm wegrollen kann.
3 Lesen Sie die Anweisungen in Kapitel "Sicherheitshinweise für den Betrieb", um einen Rückschlag der Säge zu vermeiden. Vor dem Beginn der Arbeit prüfen Sie die Richtung der Biegekraft in dem Stamm, den Sie zersägen wollen. Beenden Sie das Sägen immer auf der der Biegerichtung entgegengesetzten Seite, damit die Führungsschiene nicht im Schnitt festgeklemmt wird.

Sägen eines nicht gelagerten Baumstamms

Den Stamm bis zur Hälfte durchsägen, dann herumrollen und von der anderen Seite den Schnitt beenden.

Sägen eines gelagerten Baumstamms

Sägen Sie in Bereich A in der Abbildung oben über ein Drittel der Stärke von unten nach oben und dann den Rest von oben nach unten. In Bereich B sägen Sie über ein Drittel der Stärke von oben nach unten und dann von unten nach oben.

Entasten eines gefällten Stamms

Prüfen Sie zuerst die Biegerichtung des Astes. Dann einen flachen Schnitt in der komprimierten Seite ausführen, damit der Ast nicht zerrissen wird. Von der gespannten Seite aus durchsägen.

WARNUNG!

Bedenken, dass der durchgesägte Ast zurückschnellen kann.

Kappen

Zuerst von unten nach oben schneiden, dann von der Spitze nach unten.

WARNUNG!

1 Achten Sie auf sicheren Stand oder verwenden Sie eine Leiter.
2 Arbeiten Sie nicht jenseits ihrer sicheren Reichweite.
3 Arbeiten Sie nicht höher als Schulterhöhe.
4 Fassen Sie die Säge immer mit beiden Händen an.

WARNUNG!

Bei der Arbeit an Stämmen ist immer die Baumanschlagkralle anzubringen. Die Baumanschlagkralle wird mit Hilfe des hinteren Griffs in den Stamm gedrückt. Dann den vorderen Griff in Richtung der Schnittlinie drücken. Die Kralle muss ggf. als Führung für die weitere Sägearbeit angesetzt bleiben. Die Verwendung der Baumanschlagkralle beim Sägen von Bäumen und dicken Ästen erhöht Ihre Sicherheit, erleichtert das Arbeiten und senkt die Vibrationsbelastung.

Bei Hindernissen zwischen Schnittgut und Kettensäge ist die Säge abzuschalten. Warten, bis sie vollständig ausgeschaltet ist. Sicherheitshandschuhe tragen und das Hindernis entfernen. Muss die Kette entfernt werden, so sind die Anweisungen im entsprechenden Kapitel zum Einbau der Kette zu beachten. Nach dem Reinigen und erneuten Einbau muss ein Testlauf erfolgen. Bei Vibrationen oder mechanischen Geräuschen arbeiten Sie nicht weiter mit der Kettensäge und wenden Sie sich an Ihren Händler.

WARTUNG

Vor jeder Reinigung, Inspektion oder Reparatur des Geräts muss sichergestellt sein, dass der Motor abgeschaltet und abgekühlt ist. Um eine ungewollte Zündung zu vermeiden, klemmen Sie die Zündkerze ab.

Beachten Sie die Anweisungen für die regelmäßige Wartung, Vorbereitungen vor dem Gebrauch und tägliche Wartungsroutinen. Unsachgemäße Wartung kann zu schweren Schäden am Gerät führen.

Pflege nach jedem Gebrauch

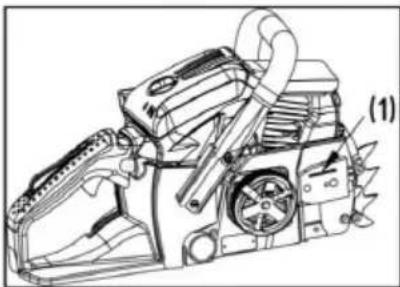

1. Luftfilter

Staub auf der Filteroberfläche kann entfernt werden, indem der Filter auf einer harten Fläche ausgeklopft wird. Zum Säubern des Filtergewebes sind die zwei Filterhälften zu trennen und das Filtergewebe mit einer Bürste zu reinigen. Wird Druckluft verwendet, stets von innen nach außen blasen. Zum Zusammenfügen sind die Filterhälften am Rand bis zum hörbaren Einrasten zusammenzudrücken.

Die Führungsschiene ausbauen und den Ölanschluss auf Verschmutzungen kontrollieren.

(1) Ölanschluss

3. Führungsschiene (Schwert)

Bei ausgebauter Führungsschiene das Sägemehl aus der Nut und dem Ölanschluss entfernen.

Das Kettenrad über den Schmierstoffanschluss an der Schienenspitze schmieren.

(1) Ölanschluss
(2) Schmierstoffanschluss
(3) Kettenrad

4. Sonstiges

(2) (3)

Das Gerät auf Kraftstoffaustritt und lose Befestigungen sowie Schäden an größeren Teilen, vor allem an den Griffdichtungen und der Halterung der Führungsschiene, kontrollieren. Schäden sind vor dem nächsten Gebrauch der Kettensäge zu beseitigen.

Regelmäßige Wartungsarbeiten

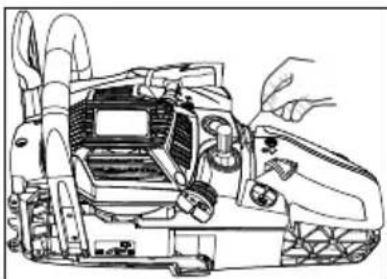

1. Zylinderrippen

Staubansammlungen zwischen den Zylinderrippen führen zum Überhitzen des Motors. Prüfen und reinigen Sie die Zylinderrippen regelmäßig; hierzu sind der Luftfilter und die Zylinderabdeckung zu entfernen. Beim Einbau der Zylinderabdeckung darauf achten, dass die Schalterdrähte und -hülsen richtig eingelegt werden.

(a) Mit einem Drahthaken den Filter aus dem Einfüllstutzen herausziehen.
(1) Kraftstofffilter
(b) Den Filter auseinandernehmen und abspülen bzw. austauschen.

WARNUNG!

Nach dem Ausbau des Filters das Ende des Saugrohrs mit einer Zange festhalten.
Beim Einbau des Filters darauf achten, dass keine Filterfasern oder Staub in das Saugrohr gelangen.

0,6 - 0,7mm

3. Zündkerze

Die Elektroden mit einer Drahtbürste reinigen und den Spalt bei Bedarf wieder auf 0,65 mm einstellen.

Zündkerzentyp: NHSP LD L8RTF oder CHAMPION RCJ7Y oder NGK BPMR7A

0,5 mm

4. Kettenrad

Auf Risse und starken Verschleiß prüfen, der den Kettenantrieb behindern könnte. Bei starkem Verschleiß das Kettenrad austauschen. Niemals eine neue Kette auf ein abgenutztes Kettenrad oder eine abgenutzte Kette auf ein neues Kettenrad montieren.

5. Vordere und hintere Dämpfer

Austauschen, wenn das angeklebte Teil abgelöst ist oder das Gummiteil Risse aufweist. Austauschen, wenn der Anschlagbolzen auf die Innenseite des Metallteils des hinteren Dämpfers auftrifft und sich das Spiel des Metallteils erhöht hat.

WARNUNG!

Nur die in diesem Handbuch angegebenen Ersatzteile verwenden. Bei Verwendung anderer Teile kann es zu ernsthaften Verletzungen kommen.

WARTUNG VON SÄGEKETTE UND FÜHRUNGSSCHIENE

Für den reibungslosen, sicheren Betrieb müssen die Kettenglieder scharf sein.

Ein Nachschärfen ist erforderlich, wenn:

das Sägemehl feinpudrig wird
das Einführen der Säge erhöhten Kraftaufwand erfordert
der Schnitt nicht gerade verläuft
■ die Vibrationen stärker werden
der Kraftstoffverbrauch erhöht ist.

Vorschriften für die Einstellung der Kettenglieder:

WARNUNG!

Sicherheitshandschuhe tragen.

Vor dem Feilen:

Sicherstellen, dass die Sägekette gesichert ist.
Sicherstellen, dass der Motor abgestellt ist.
Eine Rundfeile von geeigneter Größe für Ihre Kette verwenden.

Kettentyp:

6238: Oregon 91P
6240: Oregon 91P

Feilengröße: 5/32" (4,0 mm) für 91P Die Feile auf das Kettenglied aufsetzen und gerade nach vorne drücken. Die Feile in der gezeigten Position halten.

Nach dem Schärfen jedes Kettenglieds das Tiefenmaß prüfen und wie in der Abbildung gezeigt auf das richtige Maß feilen.

WARNUNG!

Die Vorderkante muss sorgfältig gerundet werden, um die Gefahr von Rückschlag oder eines Bruchs des Spanngurts zu verringern.

Darauf achten, dass alle Kettenglieder die gleichen Längen und Kantenwinkel haben, wie in der Abbildung gezeigt.

Kettentyp	Feilendurch-messer	Kopfwinkel	Unterschnitt-winkel	Kopfneigungs-winkel (55°)	Tiefenmaß
		Drehwinkel des Werkzeugs	Neigungswinkel des Werkzeugs	Seitenwinkel
91P 5/32"	30° 0° 80° 0,025"
95VPX 3/16"	30° 10° 80° 0,025"
Tiefenmaß Feile

(1) (2)

(3) (4)

Führungsschiene (Schwert)

Die Führungsschiene ab und zu umdrehen, um eine gleichmäßige Abnutzung zu erreichen.

Die Schwertschiene muss immer vierkantig sein. Die Schwertschiene auf Abnutzung prüfen. Ein Lineal an der Schiene und der Außenseite eines Kettenglieds anlegen. Wird ein Abstand zwischen den beiden Punkten festgestellt, ist die Schiene in Ordnung. Sonst ist die Schiene abgenutzt. Sie muss dann repariert oder ausgetauscht werden.

(1) Lineal (2) Abstand (3) Kein Abstand

(4) Kette ge- neigt

WARNUNG!

Die Tabelle enthält eine Liste aller möglichen Kombinationen zwischen Führungsschiene und Kette mit Angabe der für jede Kettensäge jeweils geeigneten Kombinationen, die mit "*" markiert sind.

Teilung Führungsschiene (Schwert) Kette Modell der					Kettensäge
Zoll Länge in Zoll/cm	Nutbreite in Zoll/mm	Code Code 6238 6240
3/8"	14"/35 cm	0,050"/1,3 mm	Oregon 140SDEA041	Oregon 91P053X	*
3/8"	16"/40 cm	0,050"/1,3 mm	Oregon 160SDEA041	Oregon 91P057X		*

Bei einem Austausch dürfen nur die oben angegebenen Führungsschienen und Ketten verwendet werden. Bei unzulässigen Kombinationen besteht die Gefahr ernsthafter Verletzungen und Schäden am Gerät.

LAGERUNG

1 Den Kraftstofftank leeren und den Motor laufen lassen, bis der Kraftstoff aufgebraucht ist.
2 Den Öltank leeren.
3 Die Kettensäge reinigen.
4 Das Gerät an einem trockenen Ort außerhalb der Reichweite von Kindern aufbewahren.

ABFALLENTSORGUNG UND UMWELTSCHUTZ

Reste von Kettenschmieröl oder 2-Takt-Gemisch dürfen nie in das Abwassernetz, die Kanalisation oder in das Erdreich entsorgt werden; sie müssen vorschriftsmäßig und umweltgerecht, z. B. über eine Schadstoffsammelstelle oder Deponie entsorgt werden.

Wird Ihr Gerät irgendwann unbrauchbar oder benötigen Sie es nicht mehr, entsorgen Sie es nicht mit Ihrem Hausmüll, sondern entsprechend den geltenden Umweltvorschriften. Leeren Sie sorgfältig die Öl-/Schmierstoff- und Kraftstofftanks und entsorgen Sie eventuelle Restmengen über eine Schadstoffsammelstelle oder Deponie. Entsorgen Sie auch das Gerät selbst über eine entsprechende Sammel-/Recy-

clingstelle. Hierbei können Kunststoff- und Metallteile getrennt und recycelt werden. Informationen zur Entsorgung von Materialien und Geräten erhalten Sie bei Ihren lokalen Behörden.

ANLEITUNG FÜR DIE FEHLERSUCHE

PROBLEM URSACHE ABHILFE
1) Probleme beim AnlassenWARNUNG!Prüfen, ob der Ver-eisungsschutz nicht eingeschaltet ist.	Den Kraftstoff auf Wasser und ungeeignete Gemischbe-standteile prüfen	Durch einen geeigneten Kraft-stoff ersetzen
	Prüfen, ob der Motor nicht "abgesoffen" ist	Die Zündkerze entfernen und trocknenDann den Anlasser ohne Luft-klappe erneut ziehen
	Zündung prüfen Zündkerze austauschen
2) Fehlende Leistung / man-gelhafte Beschleunigung / rauer Leerlauf	Den Kraftstoff auf Wasser und ungeeignete Gemischbe-standteile prüfen	Durch einen geeigneten Kraft-stoff ersetzen
	Luft- und Kraftstofffilter auf Verschmutzung prüfen	Reinigen
	Die Vergasereinstellung prü-fen	Nadeln neu einstellen
	Ölqualität prüfen Austauschen3) Es tritt kein Öl aus
	Ölkanal und -anschlüsse auf Verschmutzung prüfen	Reinigen

Haben Sie den Eindruck, dass das Gerät andere Wartungseingriffe erfordert, wenden Sie sich bitte an einen autorisierten Kundendienst in Ihrem Gebiet.

TECHNISCHE DATEN

Typ 6238 6240
Art.-Nr. 127□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□
Hubraum 37,2 cm	3	40,1 cm^3
Motorleistung max. 1,2 kW 1,5 kW
Länge Führungsschiene (OREGON)	35 cm140SDEA041	40 cm160SDEA041
Nutzbare Schnittlänge 33 cm 37 cm
Sägekette (OREGON) 91P053X 91P057X
Messerdicke 1,27 mm 1,27 mm
Teilung- Kettenrad 3/8" 3/8"
Zähnezahl Antriebsstrang	6z/6T	6z/6T
Kettenbremse	ja	ja
Leerlaufdrehzahl	3100 ± 300 r/min 3100 ± 300 r/min
Maximaldrehzahl (mit Schneidwerkzeug)	11000 r/min	11000 r/min
Max. Kettengeschwindigkeit	21 m/s	21 m/s
Kraftstofftankgröße	390 ml	390 ml
Größe Kettenöltank 210 ml	210 ml
Kraftstoffgemischverhältnis	40:1	40:1
Nettogewicht ohne Kette und Führungsschiene, mit leeren Tanks	4,6 kg 4,6 kg
Kraftstoffverbrauch bei maximaler Motorleistung	450 g/kWh	450 g/kWh
Schallleistung LWA(EN ISO 11681)(K=3)	108,4 dB(A) 110,1 dB(A)
Schalldruckwert LPA(EN ISO 11681)(K=3)	97,6 dB(A)	99,5 dB(A)
Max. Vibrationsbeschleunigung avhw(K=1,5)
Vorderer Griff	6,2 m/s^2	8,5 m/s^2
Hinterer Griff	11,3 m/s^2	9,0 m/s^2
Garantierte Schallleistung LWA(2000/14/EG+2005/88/EC)	112 dB(A)	113 dB(A)

GARANTIE

Etwaige Material- oder Herstellungsfehler am Gerät beseitigen wir während der gesetzlichen Verjährungsfrist für Mängelansprüche entsprechend unserer Wahl durch Reparatur oder Ersatzlieferung. Die Verjährungsfrist bestimmt sich jeweils nach dem Recht des Landes, in dem das Gerät gekauft wurde.

Unsere Garantiezusage gilt nur bei:

beachten dieser Bedienungsanleitung
sachgemäßer Behandlung
■ verwenden von Original-Ersatzteilen

Die Garantie erlischt bei:

eigenmächtigen Reparaturversuchen
■ eigenmächtigen technischen Veränderungen
nicht bestimmungsgemäßer Verwendung

Von der Garantie ausgeschlossen sind:

Lackschäden, die auf normale Abnutzung zurückzuführen sind
Verschleißteile, die auf der Ersatzteilkarte mit Rahmen [xxx xxx (x)] gekennzeichnet sind
Verbrennungsmotoren (hier gelten die Garantiebestimmungen der jeweiligen Motorenhersteller)

Die Garantiezeit beginnt mit dem Kauf durch den ersten Endabnehmer. Maßgebend ist das Datum auf dem Kaufbeleg. Wenden Sie sich bitte mit dieser Erklärung und dem Original-Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle. Die gesetzlichen Mängelansprüche des Käufers gegenüber dem Verkäufer bleiben durch diese Erklärung unberührt.

EG-KONFORMITÄTSERKLÄRUNG

Wir erklären hiermit, dass dieses Produkt in der auf dem Markt vertriebenen Form die Anforderungen der harmonisierten EU-Richtlinien, der EU-Sicherheitsstandards und die produktspezifischen Standards erfüllt.

Produkt Hersteller Executive Officer

Kettensäge	AL-KO Geräte GmbH	Andreas Hedrich
Seriennummer	Ichenhauser Str. 14	Ichenhauser Str. 14
G4114116	D-89359 Kötz	D-89359 Kötz

Modell EU-Richtlinien Harmonisierte Normen

6238	2006/42/EG	EN ISO 11681-1:2011
6240	2000/14/EG	EN ISO 14982:2009
	2014/30/EU	EN ISO 22868:2011

Schallleistung

gemessen / garantiert

6238 - 108/112 dB(A)

6240 - 110/113 dB(A)

Konformitätserklärung

2000/14/EG Anhang V

Baumusterprüfung nach GSPG Benannte Stelle Kötz, 08.07.2016 §4 BM 1027 MSR

6238: Intertek Deutschland GmbH
16SHW1532-01 Stangenstr. 1
6240: 70771 Leinfelden-Echterdingen

16SHW1546-01

Wolfgang Hergeth

Geschäftsführender Direktor

TRANSLATION OF THE ORIGINAL OPERATING INSTRUCTIONS

Contents

Chain Saw	AL-KO Geräte GmbH	Andreas Hedrich
Serial number	Ichenhauser Str. 14	Ichenhauser Str. 14
G4114116	D-89359 Kötz	D-89359 Kötz

6238: Intertek Deutschland GmbH

16SHW1532-01 Stangenstr. 1

6240: 70771 Leinfelden-Echterdingen

16SHW1546-01

Wolfgang Hergeth

Managing Director

VERTALING VAN DE ORIGINELE GEBRUIKERSHANDLEIDING

Inhoudsopgave

Technische gegevens....70

GARANTIE....71

EG-CONFORMITEITSVERKLARING....71

LET OP!

EU-richtlijnen Harmonisierte Normen

2006/42/EC

2000/14/EC

2014/30/EU

EN ISO 11681-1:2011

EN ISO 14982:2009

EN ISO 22868:2011

Geluidsniveau

Intertek Deutschland GmbH

Stangenstr. 1

70771 Leinfelden-Echterdingen

Wolfgang Hergeth

Managing Director

TRADUCTION DU MODE D'EMPLOI ORIGINAL

Table des matières

6238:	Intertek Deutschland GmbH
16SHW1532-01 (CE)	Stangenstr. 1
6240:	70771 Leinfelden-Echterdingen

16SHW1546-01 (CE)

Wolfgang Hergeth

Managing Director

TRADUZIONE DELLE ISTRUZIONI PER L'USO ORIGINALI

Indice

Uso previsto/uso non previsto....97

Rischi residui....97

Legenda parti....98

6238:	Intertek Deutschland GmbH
16SHW1532-01 (CE)	Stangenstr. 1
6240:	70771 Leinfelden-Echterdingen

16SHW1546-01 (CE)

Wolfgang Hergeth

Managing Director

PREVOD IZVIRNIKA NAVODILA ZA UPORABO

Kazalo vsebine

Pravilna/nepravilna uporaba....121

Napotki....121

Verige žage	AL-KO Geräte GmbH	Andreas Hedrich
Serijska številka	Ichenhauser Str. 14	Ichenhauser Str. 14
G4114116	D-89359 Kötz	D-89359 Kötz

Tipi Direktive EU Usklajene norme

6238 2006/42/EC		EN ISO 11681-1:2011
6240	2000/14/EC	EN ISO 14982:2009
	2014/30/EU	EN ISO 22868:2011

Raven zvočne moči

6238: Intertek Deutschland GmbH

16SHW1532-01 (CE) Stangenstr. 1

6240: 70771 Leinfelden-Echterdingen

16SHW1546-01 (CE)

Wolfgang Hergeth

Upravljanje Dirketor

PRIJEVOD ORIGINALNIH UPUTA ZA UPORABU

Sadržaj

Namjenska / nenamjenska upotreba.... 144

Upute....144

6238:	Intertek Deutschland GmbH
16SHW1532-01 (CE)	Stangenstr. 1
6240:	70771 Leinfelden-Echterdingen
16SHW1546-01 (CE)

Wolfgang Hergeth Upravljanje direktor

TŁUMACZENIE ORYGINALNEJ INSTRUKCJI OBSŁUG

Spis treści

6238:	Intertek Deutschland GmbH
16SHW1532-01 (CE)	Stangenstr. 1
6240:	70771 Leinfelden-Echterdingen

16SHW1546-01 (CE)

Wolfgang Hergeth

6238: Intertek Deutschland GmbH
16SHW1532-01 (CE) Stangenstr. 1
6240: 70771 Leinfelden-Echterdingen

16SHW1546-01 (CE)

Wolfgang Hergeth

Generální ředitel

PREKLAD ORIGINÁLNEHO NÁVODU NA POUŽITIE

Obsah

6238: Intertek Deutschland GmbH

16SHW1532-01 (CE) Stangenstr. 1

6240: 70771 Leinfelden-Echterdingen

16SHW1546-01 (CE)

Wolfgang Hergeth

Generálny riaditel'

A KUPLUNG MÜKÖDÉSÉNEK ELLENÖRZÉSE

6238:	Intertek Deutschland GmbH
16SHW1532-01 (CE)	Stangenstr. 1
6240:	70771 Leinfelden-Echterdingen
16SHW1546-01 (CE)

Wolfgang Hergeth

Ügyvezető igazgató

OVERSÆTTELSE AF ORIGINAL BRUGSANVISNING

Indholdsfortegnelse

Kædesav	AL-KO Geräte GmbH	Andreas Hedrich
Serienummer	Ichenhauser Str. 14	Ichenhauser Str. 14
G4114116	D-89359 Kötz	D-89359 Kötz

Model EU-direktiver Harmoniserede standarder

6238	2006/42/EC	EN ISO 11681-1:2011
6240	2000/14/EC	EN ISO 14982:2009
	2014/30/EU	EN ISO 22868:2011

Lydtrykniveau

målt/garanteret

6238 - 108/112 dB(A)

6240 - 110/113 dB(A)

Overensstemmelsesvurdering

2000/14/EC Bilag V

6238: Intertek Deutschland GmbH

16SHW1532-01 (CE) Stangenstr. 1

6240: 70771 Leinfelden-Echterdingen

16SHW1546-01 (CE)

Wolfgang Hergeth

Adm. direktør

ÖVERSÄTTNING AV ORIGINALBRUKSANVISNING

Motorsåg	AL-KO Geräte GmbH	Andreas Hedrich
Serienummer	Ichenhauser Str. 14	Ichenhauser Str. 14
G4114116	D-89359 Kötz	D-89359 Kötz

Modell EU-direktiv Harmoniserade standarder

6238	2006/42/EC	EN ISO 11681-1:2011
6240	2000/14/EC	EN ISO 14982:2009
	2014/30/EU	EN ISO 22868:2011

Ljudeffektnivå

6238:	Intertek Deutschland GmbH
16SHW1532-01 (CE)	Stangenstr. 1
6240:	70771 Leinfelden-Echterdingen
16SHW1546-01 (CE)

Wolfgang Hergeth

Kjedesag	AL-KO Geräte GmbH	Andreas Hedrich
Serienummer	Ichenhauser Str. 14	Ichenhauser Str. 14
G4114116	D-89359 Kötz	D-89359 Kötz

Modell EU-direktiver Harmoniserte standarder

6238	2006/42/EC	EN ISO 11681-1:2011
6240	2000/14/EC	EN ISO 14982:2009
	2014/30/EU	EN ISO 22868:2011

Lydtrykknivå

målt/garantert

6238 - 108/112 dB(A)

6240 - 110/113 dB(A)

Samsvarsvurdering

2000/14/EC Vedlegg V

Samsvarserklæring iht. GSPG §4 Kontrollorgan Kötz, 03.05.2016

BM 1027 MSR

6238: Intertek Deutschland GmbH

16SHW1532-01 (CE) Stangenstr. 1

6240: 70771 Leinfelden-Echterdingen

16SHW1546-01 (CE)

Wolfgang Hergeth

Moottorisaha	AL-KO Geräte GmbH
Sarjanumero	Ichenhauser Str. 14
G4114116	D-89359 Kötz

Andreas Hedrich

Ichenhauser Str. 14

D-89359 Kötz

Malli EU-direktiivit Harmonisoidut standardit

6238	2006/42/EC
6240	2000/14/EC
	2014/30/EU

SFS-EN ISO 11681-1:2011

SFS-EN ISO 14982:2009

SFS-EN ISO 22868:2011

Melutaso

Mitattu/taattu

6238 - 108/112 dB(A)

6240 - 110/113 dB(A)

6238: Intertek Deutschland GmbH
16SHW1532-01 (CE) Stangenstr. 1
6240: 70771 Leinfelden-Echterdingen
16SHW1546-01 (CE)

Wolfgang Hergeth

Toimitusjohtaja

TÖLGE ORIGINAALKASUTUSJUHENDIST

Sisukord

Käsitsege	AL-KO Geräte GmbH	Andreas Hedrich
Seerianumber	Ichenhauser Str. 14	Ichenhauser Str. 14
G4114116	D-89359 Kötz	D-89359 Kötz

6238: Intertek Deutschland GmbH 16SHW1532-01 (CE) Stangenstr. 1 6240: 70771 Leinfelden-Echterdingen 16SHW1546-01 (CE)

Grandininio pjūklo	AL-KO Geräte GmbH	Andreas Hedrich
Serijos Nr.	Ichenhauser Str. 14	Ichenhauser Str. 14
G4114116	D-89359 Kötz	D-89359 Kötz

Tipas ES direktyvos Harmonizuotos normos

6238	2006/42/EC	EN ISO 11681-1:2011
6240	2000/14/EC	EN ISO 14982:2009
	2014/30/EU	EN ISO 22868:2011

6238:	Intertek Deutschland GmbH
16SHW1532-01 (CE)	Stangenstr. 1
6240:	70771 Leinfelden-Echterdingen

16SHW1546-01 (CE)

Wolfgang Hergeth

Generalinis direktorius

ORIGINĀLĀS EKSPLUATĀCIJAS INSTRUKCIJAS TULKOJUMS

Saturs

6238: Intertek Deutschland GmbH

16SHW1532-01 (CE) Stangenstr. 1

6240: 70771 Leinfelden-Echterdingen

16SHW1546-01 (CE)

Wolfgang Hergeth

Rikotajdirektors

Intertek Deutschland GmbH

Stangenstr. 1

70771 Leinfelden-Echterdingen

Kötz, 08.07.2016

Wolfgang Hergeth

6238:	Intertek Deutschland GmbH
16SHW1532-01	Stangenstr. 1
6240:	70771 Leinfelden-Echterdingen
16SHW1546-01

Wolfgang Hergeth

Intertek Deutschland GmbH

Stangenstr. 1

70771 Leinfelden-Echterdingen

Wolfgang Hergeth
