BRUKSANVISNING 6240 SOLO

SV Översättning av orginalbruksanvisning.... 281

Innehållsförteckning

Avsedd/icke avsedd användning.... 282

För säker användning....286

Montering av svärd och sågkedja....288

Bränsle och kedjeolja....289

Manövrering....291

Sågning....294

Underhåll.... 296

Underhåll av sågkedja och svärd.... 298

Förvaring....300

Avfallshantering och miljöskydd....300

Felsökningsguide....301

Specifikationer....302

Garanti....303

EG-försäkran om överensstämmelse.... 303

OBSERVA!

Innan du använder våra produkter, läs noggrant igenom denna bruksanvisning för att använda motorsågen på ett korrekt sätt.

Förvara alltid bruksanvisningen nära till hands.

OBSERVA!

De anvisningar som förekommer i varningstexterna i denna manual är märkta med en symbol och innehåller viktig information som måste följas för att undvika allvarliga personskador. Vi ber dig därför att noggrant läsa igenom dessa anvisningar och följa dem i alla lägen.

OBSERVA!

Symbolen anger anvisningar som måste följas för att förhindra olyckor som kan leda till allvarliga personskador eller dödsfall.

OBSERVA!

Symbolen anger anvisningar som måste följas för att förhindra mekaniska fel, motorstopp eller skador.

OBSERVA!

Läs igenom dessa anvisningar innan du börjar arbeta med sågen och förvara dem lättillgängligt. Läs instruktionerna noga. Bekanta dig med kontrollfunktionerna så att du kan använda sågen på ett säkert sätt. Förvara denna bruksanvisning tillsammans med motorsågen.

OBSERVA!

Risk för hörselskador!

Under normala driftförhållanden kan motorsågen utsätta användaren för en bullernivå på upp till 80 dB (A).

Motorsågen ska hållas med den högra handen på det bakre handtaget och den vänstra handen på det främre handtaget.

OBSERVA!

Använd hörselskydd!

Följ även lokala föreskrifter när du använder sågen.

AVSEDD/ICKE AVSEDD ANVÄNDNING

Motorsågen är avsedd för sågning i trädstammar och virke samt för sågning av grenar enligt den tillgängliga såglängden. Får uteslutande användas i material av trä. Tillfredsställande personlig skyddsutrustning (PPE) enligt uppgifter i denna bruksanvisning krävs under användning. Alla andra program vi. T. ex. professionell trädvård i trädet är undantagna. Tillverkaren ansvarar inte för skador eller olyckor som har förorsakats av felaktig användning från användarens/operatörens sida. Endast de kombinationer av sågkedjor och svärd som anges i bruksanvisningen får användas. Som del av den avsedda användningen ingår också uppmärksammandet av säkerhetsreferenser, samt instruktionerna i bruksanvisningen. Personer som använder sågen måste vara utbildade och förtrogna med den och i förväg tänka över alla eventuella faror. Dessutom måste samtliga gällande reglerna för förebyggande av olyckor följas in i minsta detalj. Övriga allmänna regler som gäller arbetshälsa och säkerhet ska beaktas. Vid förändringar av motorsågen frånsäger sig tillverkaren allt ansvar även för de skador som kan uppstå till följd av en sådan förändring. Detta leder också till att garantin upphör att gälla. Motorsågen är avsedd för användning i hemmaträdgården.

WARNING!

Observera de nationella reglerna för användning av kedjesågar! (Arbete säkerhet, miljö)

KVARSTÅENDE RISKER

Även om verktyget används korrekt finns alltid kvarstående risker som måste beaktas. Beroende på verktygets typ och konstruktion finns följande potentiella faror:

• Kontakt med den oskyddade sågkedjan (skärsår)
  Oväntad, plötslig rörelse från sågsvärdet (skärsår)
  Hörselskador, om inget föreskrivet hörselskydd används
  Inandning av giftiga partiklar och avgaser från förbränningsmotorn
  Hudkontakt med bränsle

Buller. En viss grad av buller från verktyget kan inte undvikas. Rutinmässigt, bullrigt ska vara reglerat och utföras under begränsad tidslängd. Ta regelbundna raster och begränsa eventuellt arbetstiden till ett minimum. För användarens personliga skydd och även skydd för personer som vistas i närheten ska lämpligt hörselskydd bäras.

Vibration. Varning: Det faktiska vibrationsvärdet vid användning av sågen kan avvika från det som anges i bruksanvisningen eller av tillverkaren. Detta kan bero på följande faktorer, vilka ska beaktas före eller under varje användning:

om sågen används korrekt
om sågningsmetoden och tillvägagångssättet är korrekt
att sågen används enligt gällande regler
skärpan och tillståndet i skärverktyget

att handtagen är monterade för optimal vibrationsminimering och sitter fast i maskinkroppen.

Om du upplever en obehaglig känsla i handen eller förändrad färg i huden när du slutar arbeta. Lägg in regelbundna raster. Om man inte gör regelbundna avbrott i arbetet finns risk för hand-arm-vibrations-syndrom.

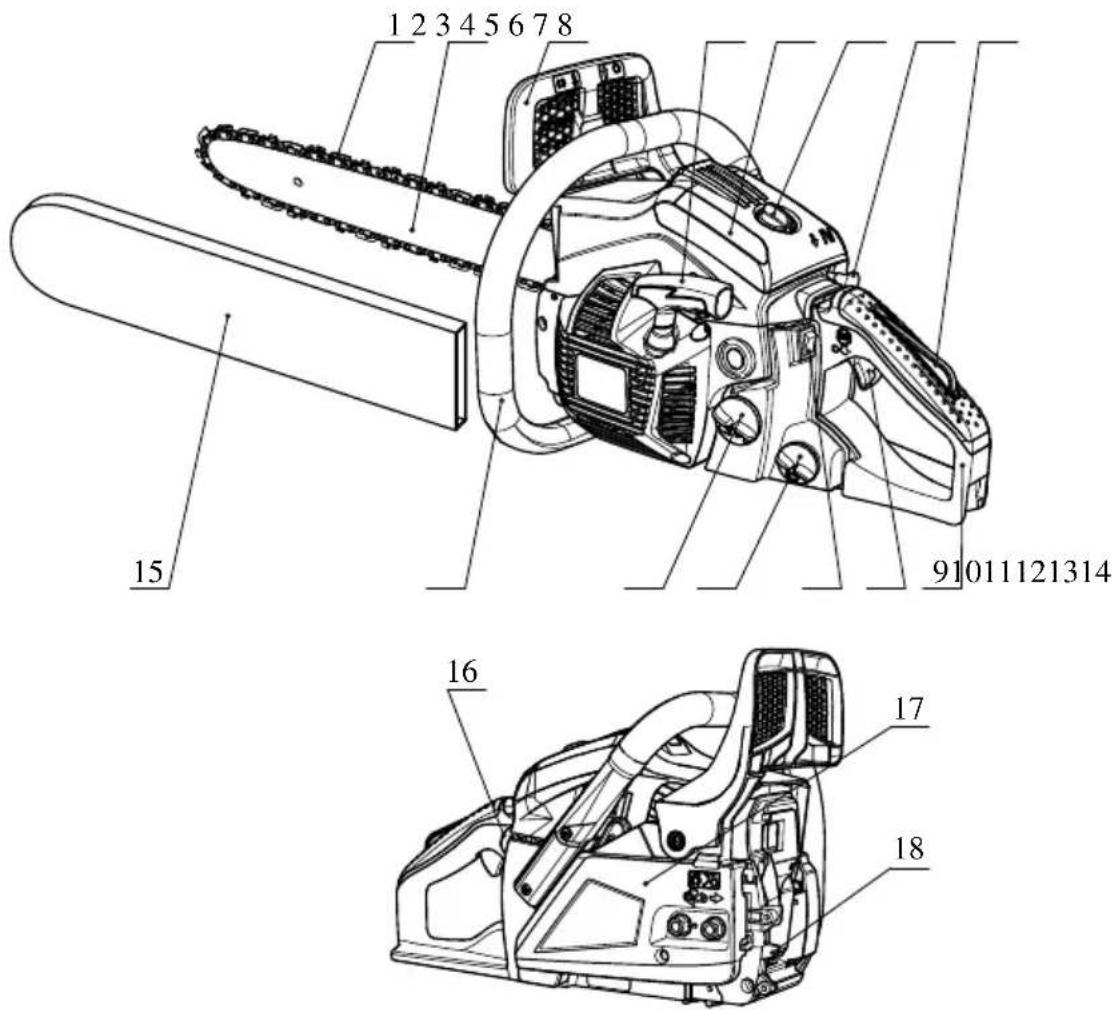

DELARNAS PLACERING

1 2 3 4 5 6 7 8 15 91011121314 16 17 18

1 Sågkedja 10 Gasreglage
2 Svärd	11	Strömbrytare
3 Främre handtagsskydd	12	Oljetank
4 Starthandtag	13	Bränsletank
5 Luftfilterkåpa	14	Främre handtag
6 Låsmutter	15	Svärdskydd
7 Chokeknapp	16	Pumpblåsa
8 Gasspärr	17	Kopplingskåpa
9 Bakre handtag	18	Barkstöd

SYMBOLER PÅ MASKINEN

	Läs, tänk igenom och följ alla varningar.
	Varning! Fara för kast. Se upp för motorsågskast och undvik kontakt med svärdsspetsen.
	Använd inte motorsågen med en hand.
	Använd alltid motorsågens tvåhandsfattning.
	Använd lämpliga syn-, hörsel- och huvudskydd
	Läs bruksanvisningen innan du använder maskinen.
	Använd alltid vibrationsskyddande säkerhetshandskar när du sågar.
	Använd alltid halkfria säkerhetsstövlar för stadigt fotfäste.

För säker drift och underhåll sitter reliefpräglade symboler på sågen. Följ dessa indikationer och var noga med att inte göra några misstag.

	Öppning för påfyllning av "BRÄNSLEBLANDNING"Placering: nära tanklocket
	Öppning för påfyllning av kedjeoljaPlacering: nära oljelocket
	Använd strömbrytaren. Ställ strömbrytaren i läget "O" och motorn stannar omedelbart.Placering: baktill på vänster sida av det bakre handtaget
	Manövrering av chokeknappen Dra ut chokeknappen för att stänga choken, tryck in choke-knappen för att öppna choken.Placering: Luftfilterkåpa
	Justera oljepumpen. Om du vrider stången med skruvmejseln följ pilen till "MAX"-läge, ökar oljeflödet och minskar om du vrider till "MIN".Placering: Undersidan av kraftenheten
	Skruven under "H"-stämpeln är justeringsskruven för hög hastighet.Placering: uppe till vänster vid det bakre handtaget
	Skruven under "L"-märket är justeringsskruven för låg hastighetPlacering: uppe till vänster vid det bakre handtaget
	Skruven under "T"-märket är justeringsskruven för tomgång.Placering: uppe till vänster vid det bakre handtaget
	Visar riktningarna för när kedjebromsen är släppt (vit pil) och aktiverad (svart pil).Placering: Framsidan av styrskenan
	Visar riktningen för sågkedjans montering.Placering: Framsidan av styrskenan
	Garanterad ljudeffektnivå:- 112 dB för 6238- 113 dB för 6240
	Manuell motorstart

FÖR SÄKER ANVÄNDNING

Innan du använder produkten

Innan du använder våra produkter, läs noggrant igenom denna bruksanvisning för att använda motorsågen på ett korrekt sätt.

Använd aldrig motorsågen när du är trött, sjuk eller upprörd och inte heller när du är påverkad av medicin som kan göra dig dåsig eller om du är påverkad av alkohol eller droger.

Motorsågen får endast användas i välventilerade utrymmen. Starta aldrig motorn inne i ett slutet utrymme eller i en byggnad. Avgaserna innehåller farlig kolmonoxid.

Kapa aldrig i hård vind, dåliga väderförhållanden, vid dålig sikt eller vid mycket höga eller låga temperaturer. Kontrollera alltid att inte trädet har några döda grenar som kan falla ned under avverkning.

Använd halkfria säkerhetskor, tätt åtsittande kläder samt ögon-, hörsel- och huvudskydd. Använd antivibrationshandskar. Vid exponering för vibrationer och kyla kan hos vissa personer ett tillständ som kallas Raynauds fenomen uppkomma och detta påverkar fingrarna. Vitnande och domnande fingrar. Följande försiktighetsåtgärder rekommenderas starkt eftersom den lägsta exponering som kan utlösa sjukdom är okänd. Håll kroppen varm, i synnerhet huvud, hals, fötter, anklar, händer och handleder. Håll igång blodcirkulationen genom att utföra kraftfulla armövningar under raster och genom att avstå från att röka. Se till att sågkedjan är vässad och att underhåll genomförs på sågen, inklusive antivibrationssystemet. En slö kedja ökar sågtiden och gör också att du måste trycka hårdare vilket ökar vibrationerna i händerna. En såg med lösa komponenter eller med skadade eller slitna antivibrationsstötdämpare leder också tenderar till högre vibrationsnivåer. Begränsa arbetstidens längd. De ovannämnda försiktighetsåtgärderna garanterar inte att du skyddas mot hand-arm-vibrationssyndrom eller karpaltunnelsyndrom. Därför bör användare som använder sågen långvarigt eller regelbundet vara vaksam på tillståndet i sina händer och fingrar. Kontakta omedelbart läkare om något av ovanstående symptom uppstår.

Var alltid försiktig vid hantering av bränsle. Torka upp utspillt bränsle och flytta motorsågen minst tre (3) meter från tankningsstället innan du startar motorn.

Avlägsna allt som kan ge upphov till gnistor eller eld (dvs. rökning, öppen eld, eller arbete som kan orsaka gnistor) i de områden där bränslet blandas, hålls upp eller förvaras. Rök inte under hantering av bränsle eller medan du kör motorsågen.

Se till att hålla andra personer på avständ när du startar motorsågen eller sågar i trä. Håll åskådare och djur borta från arbetsområdet. Barn, husdjur och åskådare bör vara på minst 10 meters avständ när du startar eller använder motorsågen.

Börja inte såga förrän du har ett undanröjt, säkert arbetsområde, står stadigt och har planerat en reträttväg från fallande träd.

Håll alltid motorsågen ordentligt med båda händerna när motorn är igång. Ha alltid ett fast grepp med tummen och fingrarna om motorsågens handtag.

Håll alla kroppsdelar på avständ från sågkedjan när motorn är igång. Kontrollera innan du startar motorn att sågkedjan inte har kontakt med något.

Bär endast motorsågen med motorn avstängd, svärdet och sågkedjan riktad bakåt och ljuddämparen bort från kroppen.

Kontrollera alltid före varje användning att sågen inte har några slitna, lösa eller utbytta delar. Använd aldrig en motorsåg som är skadad, felaktigt justerad eller som inte är fullständigt och säkert monterad. Se till att sågkedjan stannar när gasreglaget släpps.

All service på motorsågen, utöver de punkter som anges i bruksanvisningen, ska utföras av kompetent servicepersonal på motorsågar. (t.ex. om felaktiga verktyg används för att ta bort svänghjulet, eller om ett felaktigt verktyg används för att hålla fast svänghjulet i syfte att avlägsna kopplingen, kan strukturella skador på svänghjulet uppstå som skulle kunna orsaka att svänghjulet faller isär).

Stäng alltid av motorn innan du lägger ned sågen.

Var ytterst försiktig när du sågar små buskar och plantor eftersom tunna material kan fastna i motorsågen och piskas mot dig eller göra så att du tappar balansen.

När du sågar en spänd gren var beredd på att rygga tillbaka så att du inte träffas när spänningen i träfibrerna släpper.

Håll handtagen torra, rena och fria från olja eller bränsleblandning.

Skydda dig mot kast. Kast är den uppåtgående rörelse av svärdet som inträffar när sågkedjan vid noshjulet kommer i kontakt med ett föremål. Kast kan utgöra fara genom att du förlorar kontrollen över motorsågen.

Se till att svärdskyddet sitter på plats när du transporterar motorsågen. Placera sågen på ett säkert sätt under transport för att förhindra bränsleläckage eller skador.

Kast Säkerhetsåtgärder för motorsågsanvändare

WARNING!

Kast kan uppstå när noshjulet eller svärdspetsen kommer i kontakt med ett föremål eller när träet sluter sig runt eller nyper mot sågkedjan i snittet.

Kontakt med spetsen kan i vissa fall leda till ett blixtsnabbt bakslag som kastar svärdet uppåt och bakåt mot användaren. Om sågkedjan kläms längs den övre delen av svärdet kan det kastas tillbaka mot användaren. Båda dessa situationer kan göra att du förlorar kontrollen över sågen och medföra allvarliga personskador.

Lita inte enbart på de säkerhetsanordningar som redan finns i sågen. Som motorsågsanvändare måste du vidta flera åtgärder för att undvika olyckor eller skador under sågning.

(1) Om du är väl medveten om vad som kan förorsaka kast kan du du minska eller helt eliminera dessa överraskningsmoment. Plötsliga överraskning leder till olyckor.

(2) Ha när motorn är igång ett ordentligt grepp om sågen med båda händerna, högra handen på det bakre handtaget och vänstra handen på det främre handtaget. Se till att du har ett stadigt grepp med tummar och fingrar om motorsågens handtag. Ett stadigt grepp minskar risken för kast och gör att du behåller kontrollen över sågen. Släpp aldrig greppet.

(3) Se till att det område du ska såga i är fritt från hinder. Låt inte noshjulet komma i kontakt med stockar, grenar eller andra hinder när du använder sågen.

(4) Såga vid höga varvtal.

(5) Sträck dig inte för långt och såga inte ovanför axelhöjd.

(6) Följ tillverkarens instruktioner om slipning och underhåll av sågkedjan.

(7) Använd endast utbytessvärd och -kedjor som har specificerats av tillverkaren eller motsvarande.

MONTERING AV SVÄRD OCH SÅGKEDJA

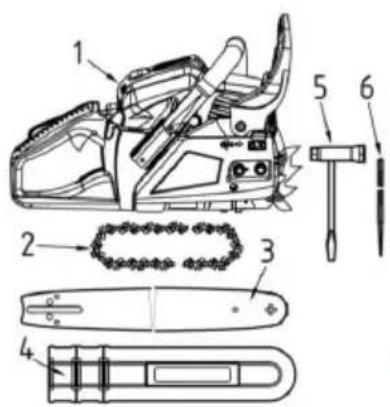

En normalt motorsågspaket innehåller följande delar:

(1) Motorenhet
(2) Sågkedja
(3) Svärd
(4) Svärdskydd
(5) Skruvnyckel
(6) Fil

Öppna förpackningen och montera svärdet och sågkedjan på motorenheten enligt instruktionerna nedan.

WARNING!

Sågkedjan har mycket vassa kanter. Använd skyddshandskar.

(11) (13) (12)

(10) (7) (11) (9) (8) (12)

1 Dra skyddet mot det främre handtaget för att kontrollera att kedjebromsen inte är åtdragen.

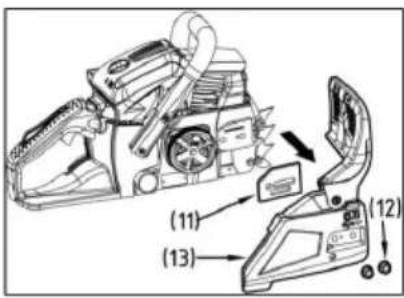

2 Lossa de två muttrarna (12) och ta sedan bort kopplingskåpan (13) och distansen (11).
3 Sätt kedjan på kedjedrevet och montera svärdet med sågkedja på motorenheten. Sätt kedjespännarens mutter (8) i det nedre hålet (7) på svärdet, sätt sedan på kopplingskåpan och skruva fast monteringsmuttern med fingrarna. Kontrollera att stiftet (9) på kopplingskåpan sitter i hålet (10) på motorenheten.

(7) Hål
(8) Kedjesträckarens mutter
(9) Kopplingskåpa
(10) Hål
(11) Distans (12)Kopplingskåpa
(13) Muttrar

Se till att sågkedjan sitter i rätt riktning.

(1) Rörelseriktning

(1)

(1) (2) (3)

(1) (2) (3)

1 Montera svärdet och sätt därefter sågkedjan runt svärdet och kedjedrevet.
2 Sätt kedjespännarens mutter i det nedre hålet på svärdet, sätt sedan på kedjekåpan och skruva fast monteringsmuttern med fingrarna.

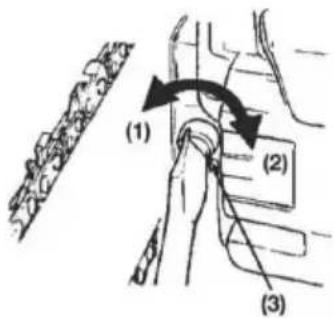

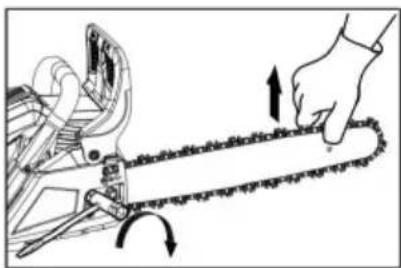

3 Håll upp svärdspetsen och justera kedjespänningen genom att vrida spännskruven tills spännbanden precis kommer i kontakt med svärdskenans undersida.
4 Dra åt muttrarna ordentligt med svärdsspetsen uppåt (12 \~ 15 Nm). Kontrollera sedan att kedjan roterar jämnt och har rätt spänning genom att förflytta den för hand. Justera vid behov med löst kedjeskydd.
5 Dra åt spännskruven.

(1) Lossa
(2) Dra åt
(3) Justeringsskuv för kedjespänning

OBSERVA!

Det är mycket viktigt att kedjespänningen är korrekt. Felaktig spänning kan leda till snabbt slitage av svärdet eller att kedjan hoppar av. Var särskilt noga när du använder en ny kedja. Kontrollera kedjespänningen ofta eftersom den kan expandera i början.

Barkstödet hör till motorsågen. Det måste skruvas på motorsågen före första användningen. Skruva fast barkstödet med två skruvar fram på motorsågen.

Motorerna smörjs av en olja som är specialutvecklad för luftkylda 2-taktsmotorer. Om oljan inte finns tillgänglig, använd en kvalitetsolja innehållande antioxidanter som är särskilt anpassad för luftkylda 2-taktsmotorer.

REKOMMENDERAT BLANDNINGSFÖRHÄLLANDE BENSIN 40: OLJA 1

(JASO FC- eller ISO EGC-kvalitet framtagen för luftkylda tvåtaktsmotorer). Dessa motorer är certifierade för att drivas med blyfri bensin.

Bränslet är mycket brandfarligt. Rök inte och låt inte eld eller gnistor komma i närheten av bränslet.

OBSERVA!

1 BRÄNSLE UTAN OLJA (REN BENSIN) – kan snabbt förorsaka allvarliga skador på motorns inre delar 2 OLJA FÖR 4-TAKTSMOTORER eller VATTENKYLDA 2-TAKTSMOTORER – kan förorsaka sot i tändstiftet, blockering av avgasporten eller att kolvringen fastnar.

HUR MAN BLANDAR BRÄNSLE

1 Mät upp mängden bensin och olja som ska blandas.
2 Häll lite av bensinen i en ren, godkänd bränslebehållare.
3 Häll på all olja och skaka om väl.
4 Häll i resten av bensinen och skaka igen under minst en minut.
5 Märk utsidan av behållaren tydligt för att undvika att den förväxlas med bensinbehållare eller andra behållare.

KEDJEOLJA

Använd speciell motorsågsolja året runt.

Använd inte spilloplja eller regenererad olja som kan leda till skador på oljepumpen.

MANÖVRERING

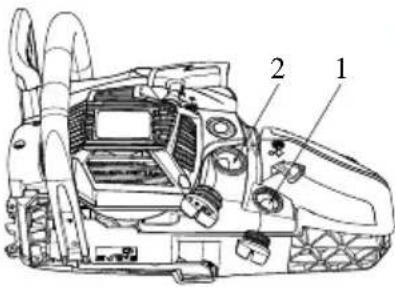

1 Skruva av och ta bort tanklocket och oljelocket. Lägg locket på en dammfri plats.
2 Fyll på med bränsle i bränsletanken och fyll på kedjeolja i oljetanken upp till 80% av full volym.
3 Skruva på tanklocket och oljelocket ordentligt och torka upp eventuellt spill runt sågen.
4 Ställ omkopplaren i läge "I".
5 Tryck upprepade gånger på pumpblåsan tills bränslet kommer in i blåsan
(1) Olja (4) Pumpblåsa
(2) Bränsle (5) Chokeknapp
(3) Strömbrytare
6 Dra ut chokeknappen. Choken stängs och gasreglaget kommer sedan ställas i startposition.

Om du startar igen direkt efter att du har stannat motorn. Ställ choken i öppet läge.

När chokeknappen har dragits ut återgår den inte till körläget även om du trycker på gasreglaget eller trycker ned knappen med fingret. Om du vill återställa chokeknappen till körläge tryck istället på gasreglaget.

1 Skjut den främre handtagsskyddet framåt för att aktivera kedjebromsen.
1 Håll ned sågen så att den ligger säkert mot marken och dra sedan kraftigt i startsnöret.

1 Vid tändning tryck på gasreglaget för att choke ska återgå till körläge och dra i starchandtaget igen för att starta motorn.

2 Dra främre handtagsskyddet mot främre handtaget för att släppa bromsen. Låt sedan motorn värmas upp med gasreglaget lätt in- tryckt.

Kontrollera innan du startar motorn att sågkedjan inte är i kontakt med något. Kontrollera att kedjebromsen är aktiverad före varje start.

Efter start av motorn, kör kedjan på medelhög hastighet och se om kedjeoljan fördelas så som visas på bilden.

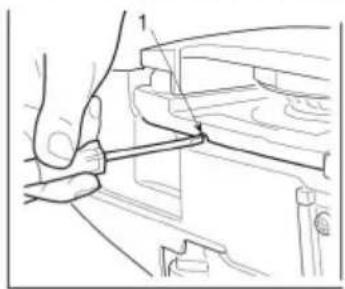

Kedjans oljeflöde kan ändras genom att föra in en skruvmejsel i hålet på undersidan av kopplingssidan. Justera beroende arbetsförhållandena.

(1) För justering av oljeflöde till kedjan

Vrid moturs – högre oljeflöde

Vrid medurs – lägre oljeflöde

OBSERVA!

Oljetanken bör vara nästan tom när bränslet är slut. Var noga med att fylla på oljetanken varje gång du tankar sågen.

KONTROLL AV KOPPLINGSFUNKTIONEN

Före varje användning bör du kontrollera att inte sågkedjan rör sig när motorsågen körs på tomgång.

WARNING!

Under drift måste sågen hållas i ett stadigt grepp med båda händerna, vänster hand på främre handtag och höger hand på det bakre handtaget, även om operatören är vänsterhänt.

(1) (2) (3) (4)

KEDJEBROMS

Kedjebromsen är en anordning som stannar kedjan omedelbart om motorsågen studsar tillbaka på grund av kast.

Normalt aktiveras bromsen automatiskt genom tröghetskraft. Den kan också aktiveras manuellt genom att trycka på bromsspaken (främre handtagsskyddet) nedåt och framåt. När bromsen är ilagd, kommer en vit trekant upp nedifrån på bromshandtaget. (1) Främre handtag (2) Släppa (3) Bromsa (4) Främre handtagsskydd

För att släppa bromsen dra upp främre handtagsskyddet mot det främre handtaget tills ett klickljud hörs.

Släpp gasreglaget när bromsen aktiveras för att minska motorns varvtal. Kontinuerlig drift med bromsen aktiverad genererar värme från kopplingen vilket kan leda till problem.

Var noga med att kontrollera bromsfunktionen under den dagliga inspektionen.

Kontroll av bromsfunktion:

1) Stäng av motorn. 2) Håll motorsågen horisontellt, släpp handen från det främre hand- taget, slå svärdspetsen mot en stubbe eller träbit, och kontrollera att bromsen fungerar. Funktionen varierar beroende på svärdstorlek. Om bromsen inte fungerar, kontakta vår återförsäljare eller reparationsverk- stad.

FROSTSKYDDSMEKANISM FÖR FÖRGASARE

Att använda motorsågar i temperaturer mellan 0–5 °C vid hög luftfuktighet kan leda till isbildning i förgasaren, och detta i sin tur till att motor-prestandan minskas eller att motorn inte fungerar tillfredsställande.

(1) Cylinderkåpa (2) Solmärke (3) Snömärke (a) Normalläge (b) Frostskyddsläge. Denna produkt har därför utformats med en ventilationslucka på höger sida av cylinderlocket för att släppa varm luft i motorn och därigenom förhindra isbildning. Under normala omständigheter ska produkten användas i normalt driftläge, dvs. i det läge som är inställt vid leverans.

Vid risk för isbildning bör sågen ställas om till frostskyddsläge före användning. Att fortsätta använda sågen i frostskyddsläge när temperaturen har stigit och återgått till det normala kan leda till att motorn inte startar korrekt eller att motorn inte arbetar med normal hastighet. Var därför noga med att återställa sågen till normalläge när det inte längre finns risk för isbildning.

HUR DU VÄXLAR MELLAN DRIFTLÄGENA

(1) Cylinderkåpa
(2) Chokeknapp
(3) Isbildningshylsa

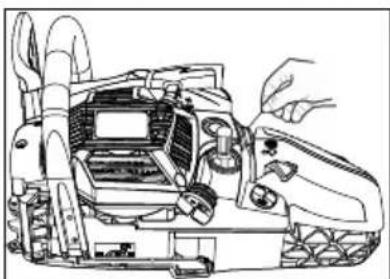

1 Tryck på strömbrytaren för att stänga av motorn.

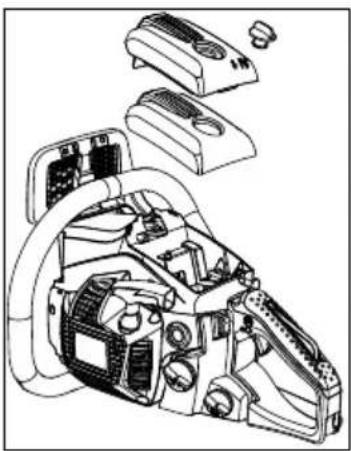

2 Ta av kåpan till luftfiltret och ta bort luftfiltret. Ta därefter av chokeknappen från cylinderkåpan.
3 Lossa skruvarna som håller cylinderkåpan på plats (dvs. de tre skruvarna på insidan och en skruv på utsidan av locket) och ta sedan bort cylinderkåpan.
4 Tryck med fingret nedåt på isbildningshylsan sitter på höger sida av cylinderkåpan för att avlägsna hylsan.
5 Justera isbildninghylsan så att snömärket pekar uppåt och sätt tillbaka den på det ursprungliga läget i cylinderkåpan.
6 Sätt tillbaka cylinderkåpan i sitt ursprungliga läge, och sätt sedan tillbaka alla övriga delar i sina rätta positioner.

(1)

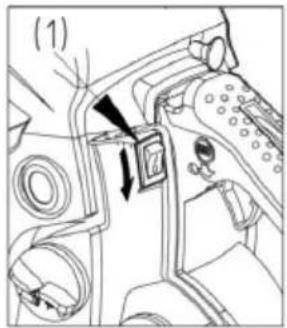

STANNA MOTORN

1 Släpp gasreglaget och låta motorn gå på tomgång under några minuter.

2 Ställ strömbrytaren i läge "O" (STOP).

(1) Strömbrytare

SÅGNING

Innan du börjar arbeta rekommenderar vi att du läser igenom avsnittet "För säker användning" och övar på ett par enkla stockar. Det hjälper dig också att vänja dig vid sågen.

Följ alltid alla säkerhetsföreskrifter för säker användningen av maskinen.

Följ alltid säkerhetsföreskrifterna. Motorsågen får endast användas för sågning av trä. Det är inte tillåtet att såga i andra typer av material. Vibrationer och kastrisk varierar beroende på material och innebär att kraven i säkerhetsföreskrifterna inte respekteras. Använd inte motorsågen som en hävstång för att lyfta, flytta eller bända isär föremål. Sätt inte fast den på fasta stativ. Det är endast tillåtet att montera verktyg och tillbehör på motorenheten som har specificerats av tillverkaren.

Du behöver inte tvinga ned sågen i snittet. Använd endast lätt tryck när du kör motorn på full gas.

Gör en daglig kontroll före användning men även om du tappar sågen eller den påverkas på annat sätt för att identifiera skador eller defekter. Att köra motorn på högvarv med kedjan fast i ett sågsnitt kan skada kopplingssystemet. Om sågkedjan har fastnat i ett sågsnitt, försök inte att dra ut den med våld, utan använd en kil eller en hävstång för att bända upp snittet.

Sågen är utrustad med en kedjebroms som vid korrekt funktion stannar kedjan vid kast. Du måste kontrollera kedjebromsens funktion före varje användning genom att köra sågen på fullgas i 1 eller 2 sekunder och trycka främre handtagsskyddet framåt. Kedjan ska stanna omedelbart med motorn på full hastighet. Om kedjan stannar långsamt eller inte stannar alls, byt ut bromsbandet och kopplingstrumman före användning.

För att upprätthålla sågens säkerhet när det gäller kast är det oerhört viktigt att kontrollera att kedjebromsen fungerar korrekt före varje användning och att kedjan är vass. Borttagning av säkerhetsanordningar, otillräckligt underhåll eller felaktig montering av svärdet eller kedjan ökar risken för allvarliga personskador på grund av kast.

Fälla ett träd

1 Bestäm fallriktningen utifrån vindriktning, trädets lutning, placering av tunga grenar, bekvämlighet efter fällning och andra faktorer.
2 Röj området runt trädet och se till att du har ett bra fotfäste och en reträttväg.
3 Gör ett riktskär in till en tredjedel av stammens tjocklek på den fallande sidan.
4 Gör ett fällskär på motsatta sidan av jacket på en nivå något högre än det nedre riktskäret.

WARNING!

När du fäller ett träd varna alla personer omkring dig att fara föreligger.

(A) Riktskär
(B) Fällskär

Kapning och kvistning

WARNING!

1 Se alltid till att ha bra fotfäste och och att trädet ligger stabilt.
2 Se också till att det kapade trästycket inte kan rulla.
3 Läs anvisningarna i "För säker användning" för att undvika kast av sågen. Kontrollera innan du börjar arbeta böjkraften i de trä som ska kapas. Avsluta alltid kapningen från motsatta sidan av böjriktningen för att undvika att svärdet kläms fast i sågsnittet.

Sågning av stock utan stöd

Såga halvvägs och rulla sedan över stammen och såga från motsatta sidan.

Sågning av stock med stöd

I området A på bilden till höger ovan, såga upp nedifrån en tredjedel av tjockleken och avsluta med att såga resten uppifrån och nedåt. I området B, såga nedåt uppifrån en tredjedel och avsluta med att såga uppåt nedifrån.

Kvistning ett fällt träd

Kontrollera först åt vilket håll stammen är böjd. Gör sedan ett grunt snitt i den komprimerade sidan för att förhindra stammen från att splittras. Såga igenom från den spända sidan.

WARNING!

Var beredd på att hålla dig undan från den sågade grenen.

Såga nedifrån och avsluta uppifrån och ned.

WARNING!

1 Stå inte på ett ostabilt fotfäste eller en trappstege.

2 Sträck dig inte.
3 Såga inte över axelhöjd.
4 Använd alltid båda händerna för att hålla sågen.

WARNING!

Barkstödet måste alltid sitta på när du använder motorsågen på trädstam. Tryck in barkstödet i trädstammen med hjälp av det bakre handtaget. Skjut det främre handtaget i riktning mot såglinjen. Barkstödet måste sitta kvar för fortsatt sågstyrning om så behövs. Använd barkstödet när du sågar träd och tjocka grenar eftersom det garanterar din säkerhet och minskar arbetsstyrkan och vibrationsnivån.

Stäng av sågen om det finns några hinder mellan det som ska sågas och motorsågen. Vänta tills sågkedjan stannar helt. Bär skyddshandskar och ta bort hindret. Om kedjan måste tas bort, följ instruktionerna i avsnittet som handlar om sågkedjans montering. Provkör sågen efter rengöring och nymontering av kedjan. Om vibrationer eller mekaniska ljud uppstår, stäng av sågen och kontakta din återförsäljare.

UNDERHÅLL

Se till att motorn har stannat och svalnat före rengöring, inspektion eller reparation av sågen. Skruva loss tändstiftet för att förhindra oavsiktlig start.

Följ instruktionerna för att utföra regelbundet underhåll, rutiner före användning och dagliga underhållsrutiner. Bristande underhåll kan orsaka allvarliga skador på sågen.

Underhåll efter varje användning

1. Luftfilter

Damm på filtret kan avlägsnas genom att knacka hörnet mot en hård yta. För att ta bort smuts från nätet ta isär filtret och borsta av smutsen. Vid användning av tryckluft, blås från insidan. Montera ihop de två delarna genom att trycka på kanterna till du hör ett klick.

2. Hål för oljepåfyllning

Montera loss svärdet och kontrollera att inte hålet för oljepåfyllning är igensatt.

(1) Hål för oljepåfyllning

När svärdet är demonterat borsta bort sågspån i svärdspåren och hålet för oljepåfyllning.

Smörj nosdrevet från smörjöppningen på svärdspetsen.

(1) Hål för oljepåfyllning

(2) Smörjhål

(3) Kedjedrev

4. Övrigt

Kontrollera att det inte finns bränsleläckage, lösa fästen eller skador på viktiga delar, i synnerhet handtagsfästen och svärdanslutning. Om du upptäcker några defekter se till att de repareras innan du använder sågen igen.

(2) (3)

Regelbundet underhåll

1. Cylinderflänsar

Damm mellan cylinderflänsarna kommer att leda till överhettning av motorn. Kontrollera regelbundet och rengör cylinderflänsarna efter att du har tagit bort luftfiltret och cylinderkåpan. Vid montering av cylinderkåpan, se till att ledningar och genomföringar är placerade korrekt.

(A) Använd öglan för att dra ut bränslefiltret.
(1) Bränslefilter
(B) Ta isär filtret och tvätta det eller byt ut mot ett nytt om så behövs.

WARNING!

När du har tagit bort filtret använd en klämma för att hålla ihop änden av insugningsröret,
När du monterar loss filtret se till att det inte kommer in filterfibrer eller damm i insugningsröret.

3. Tändstift

Rengör elektroderna med en stålborste och återställ avständet till 0,65 mm om så behövs.

Tändstiftstyp: NHSP LD L8RTF eller CHAMPION RCJ7Y eller NGK BPMR7A

0,6 - 0,7mm

0,5 mm

4. Kedjedrev

Kontrollera att inte kedjedrevet har sprickor eller för stort slitage som kan störa kedjedriften. Om det är mycket sliten, byt ut mot ett nytt. Montera aldrig en ny kedja på ett slitet kedjedrev, eller en sliten kedja på ett nytt kedjedrev.

5. Främre och bakre dämpare

Byt ut om den vidhäftande delen är skavd eller om sprickor finns i gum-midelen. Byt ut om insidan av den bakre dämparmetallen har skadats av stoppbulten och metallens avständ har ökat.

WARNING!

Använd endast reservdelar som specificeras i den här handboken. Användning av den andra reservdelar kan förorsaka allvarliga skador.

UNDERHÅLL AV SÅGKEDJA OCH SVÄRD

För smidig och säker drift är det viktigt att alltid hålla knivarna vassa.

Sågtänderna behöver vässas när:

Sågspånet blir pulverliknande
Du måste använda extra kraft för att såga
Sågsnittet inte blir rakt
Vibrationerna ökar
Bränsleförbrukningen ökar.

Vässning av skärtänder:

WARNING!

Använd alltid skyddshandskar.

Före filarbete:

Se till att sågen hålls fast säkert.
Se till att motorn har stannat.
Använd en rundfil av lämplig storlek för kedjan.

Kedjetyp:

6238: Oregon 91P
6240: Oregon 91P

Filstorlek: 5/32"(4,0 mm) för 91P. Placera filen på skärtanden och skjut den rakt framåt. Håll filen i den position som visas på bilden.

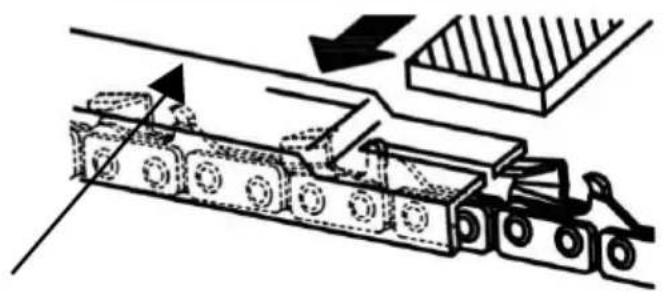

Efter vässning av varje kedjelänk, kontrollera djupmättet och fila den till korrekta mått enligt bilden.

WARNING!

Var noga med att runda av framkanten för att minska risken för kast eller att spännbandet går sönder.

Se till att alla sågtänder har samma längd och kantvinklar som visas på bilden.

Typ av kedja	Fildiameter Övre vinkel Nedre vinkel			Lutnings-vinkel (55°)	Djupmått
		Verktygets vridvinkel	Verktygets lutningsvinkel	Sidovinkel
91P 5/32"	30° 0° 80° 0,025"
95VPX 3/16"	30° 10° 80° 0,025"
Djupmått Fil

(1) (2)

(3) (4)

Svärd

Vänd svärdet ibland för att förhindra ensidigt slitage.

Svärdspåret ska alltid vara rätvinkligt. Kontrollera att inte svärdspåret är slitet. Använd en linjal för att kontrollera svärdet och utsidan av sågtänderna. Om det finns ett mellanrum mellan dem så är svärdspåret normalt. I annat fall är svärdspåret slitet. Ett sådant svärd måste åtgärdas eller bytas ut.

(1) Linjal (2) Avstånd (3) Inget avstånd (4) Kedjan lutar

WARNING!

Tabellen innehåller en lista över alla möjliga kombinationer mellan svärd och kedja och visar sådana som får användas på varje maskin, märkta med symbolen "*".

Kuggavs-tänd	Svärd Kedja Kedjesågmodell
Tum Längd tum/cm	Spårbredd tum/mm	Kod Kod 6238 6240
3/8" 14"/35 cm 0,050"/1,3 mm	Oregon 140SDEA041	Oregon 91P053X	*
3/8" 16"/40 cm 0,050"/1,3 mm	Oregon 160SDEA041	Oregon 91P057X		*

Vid byte använd endast ovanstående svärd och kedjor. Att använda icke godkända kombinationer kan orsaka allvarliga personskador och skador på maskinen.

FÖRVARING

1 Töm bränsletanken och kör slut på bränslet.
2 Töm oljetanken.
3 Rengör hela enheten.
4 Förvara sågen på en torr plats utom räckhåll för barn.

AVFALLSHANTERING OCH MILJÖSKYDD

Häll aldrig rester av kedjesmörjmedel eller 2-takts bränsleblandning i avloppssystemet eller marken utan kassera den på ett korrekt, miljövänligt sätt genom att lämna den till godkänd avfallshanteringsanläggning.

Om sågen någon gång skulle bli obrukbar i framtiden eller om du inte behöver den längre får den inte kasseras i hushållsavfallet utan måste avfallshanteras på ett miljövänligt sätt. Töm smörjmedel- och bränsletankarna och lämna innehållet till en godkänd avfallshanteringsanläggning. Lämna också in själva sågen på en godkänd avfallshanteringsanläggning/återvinningscentral. Där kan de olika delarna sorteras efter plast och metall och återvinnas. Information om avfallshantering kan fås av de lokala myndigheterna.

FELSÖKNINGSGUIDE

PROBLEM ORSAK ÅTGÄRD
1) StartfelVARNING!Se till att inte avis-ningssystemet är i drift.		■ Kontrollera att inte bränslet in-nehållet vatten eller en under-målig blandning	■ Byt ut mot rätt bränslebland-ning
		■ Kontrollera att inte motorn svämmar över	■ Ta bort och torka tändstiftet■ Dra sedan i startsnöret igen utan choke
		■ Kontrollera tändningen Byt ut mot ett nytt tändstift
2) Bristande prestanda / Då-lig acceleration / Ojämn tom-gång		■ Kontrollera att inte bränslet in-nehållet vatten eller en under-målig blandning	■ Byt ut mot rätt bränslebland-ning
		■ Kontrollera att inte luftfiltret och bränslefiltret är igensatta	■ Rengör
		■ Kontrollera att förgasaren är rätt justerad	■ Justera hastighetsnålar
		■ Kontrollera att inte oljan har undermålig kvalitet	■ Byt ut3) Olja kommer inte ut
		■ Kontrollera att inte oljelednin-gar och -hål är igensatta	■ Rengör

Om sågen verkar behöva ytterligare service bör du kontakta en auktoriserad serviceverkstad i ditt område.

SPECIFIKATIONER

Typ 6238 6240
Art.-nr. 127387 127392
Slagvolym 37,2 cm	^3	40,1 cm^3
Max. motoreffekt 1,2 kW 1,5 kW
LängdSvärd (OREGON)	35 cm140SDEA041	40 cm160SDEA041
Användbar såglängd 33 cm 37 cm
Sågkedja (OREGON) 91P053X 91P057X
Tjocklek på drivlänk mätare 1,27 mm 1,27 mm
Kuggavstånd - kedjedrev 3/8"	3/8"
Drevets tandantal	6z/6T	6z/6T
Kedjebroms	ja	ja
Rotationshastighet på tomgång	3100 ± 300 r/min	3100 ± 300 r/min
Max. rotationshastighet (med sågtillbehör)	11000 r/min	11000 r/min
Max. kedjehastighet	21 m/s	21 m/s
Volym, bränsletank	390 ml	390 ml
Volym, oljetank 210 ml	210 ml
Bränsleblandningsförhållande	40:1	40:1
Nettovikt utan kedja och svärd, tomma tankar	4,6 kg 4,6 kg
Bränsleförbrukning vid maximal motor-effekt	450 g/kWh	450 g/kWh
Ljudeffektnivå L_WA (EN ISO 11681)(K=3)	108,4 dB(A)	110,1 dB(A)
Ljudtrycksvärde L_PA (EN ISO 11681)(K=3)	97,6 dB(A)	99,5 dB(A)
Max. vibrationsacceleration a_vhw (K=1,5)
Främre handtag	6,2 m/s^2	8,5 m/s^2
Bakre handtag	11,3 m/s^2	9,0 m/s^2
Garanterad ljudeffektnivå L_WA (2000/14/EC+2005/88/EC)	112 dB(A)	113 dB(A)

GARANTI

Eventuella material- eller tillverkningsfel på maskinen avhjälper vi under den lagstadgade preskriptions- tiden för garantikrav genom reparation eller ersättningsleverans, enligt vårt gottfinnande. Preskriptions- tiden bestäms enligt rätten i det land, i vilket maskinen köpts.

Vårt garantiåtagande gäller endast vid:

den här bruksanvisningen beaktas
■ produkten hanteras fackmässigt
originalreservdelar används

Garantin upphör att gälla vid:

■ Reparationsförsök på maskinen
Tekniska förändringar på maskinen
Icke ändamålsenlig användning (t.ex. yrkesmässig eller kommunal användning)

Garantin gäller inte för:

■ lackskador som beror på normal användning
■ slitdelar som är märkta med en ram [xxx xxx (x)] på reservdelskortet
förbränningsmotorer (här gäller respektive motortillverkares garantibestämmelser)

Garantitiden börjar när den första slutbrukaren köper maskinen. Måttgällande är datumet på originalkvittot. Var god vänd dig i fall av garanti till din återförsäljare eller närmaste auktoriserade kundtjänstverkstad med denna garantiförklaring och köpekvittot. Genom detta garantiåtagande förblir köparens lagstadgade garantikrav gentemot säljaren oberörda.

EG-FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

Vi förklarar härmed att denna produkt, i den form som den marknadsförs, uppfyller kraven i EU:s direktiv, EU:s säkerhetskrav, och produktspecifika standarder.

Produkt Tillverkare Verkställande direktör

uppmätt / garanterad

6238 - 108/112 dB (A)

6240 - 110/113 dB (A)

Bedömning av överensstämmelse

2000/14/EC Bilaga V

Konstruktionsprov enligt GSPG §4 BM 1027 MSR

Verkställande Direktör

OVERSETTELSE AV ORIGINAL BRUKSANVISNING

Innhold

Tiltenkt / Ikke tiltenkt bruk....305

Følg lokale forskrifter när du bruker enheten.

TILTENKT / IKKE TILTENKT BRUK

Tilbakeslag kan inntreffe när nesen eller tuppen på sverdet kommer borti et objekt, eller när treet klemmer sagkjeden i skåret.
