KÄYTTÖOHJE 6436 SOLO

Teknisk kontrollorgan Intertek Deutschland GmbH Stangenstraße 1 D-70771 Leinfelden-Echterdin- gen Nr. 0905 Kötz, 11.01.2018 Dr. Wolfgang Hergeth Managing Director2500096_b 389 Käännös alkuperäisestä käyttöohjeesta KÄÄNNÖS ALKUPERÄISESTÄ KÄYTTÖOHJEESTA Sisällysluettelo 1 Tietoa käyttöohjeesta............................... 390

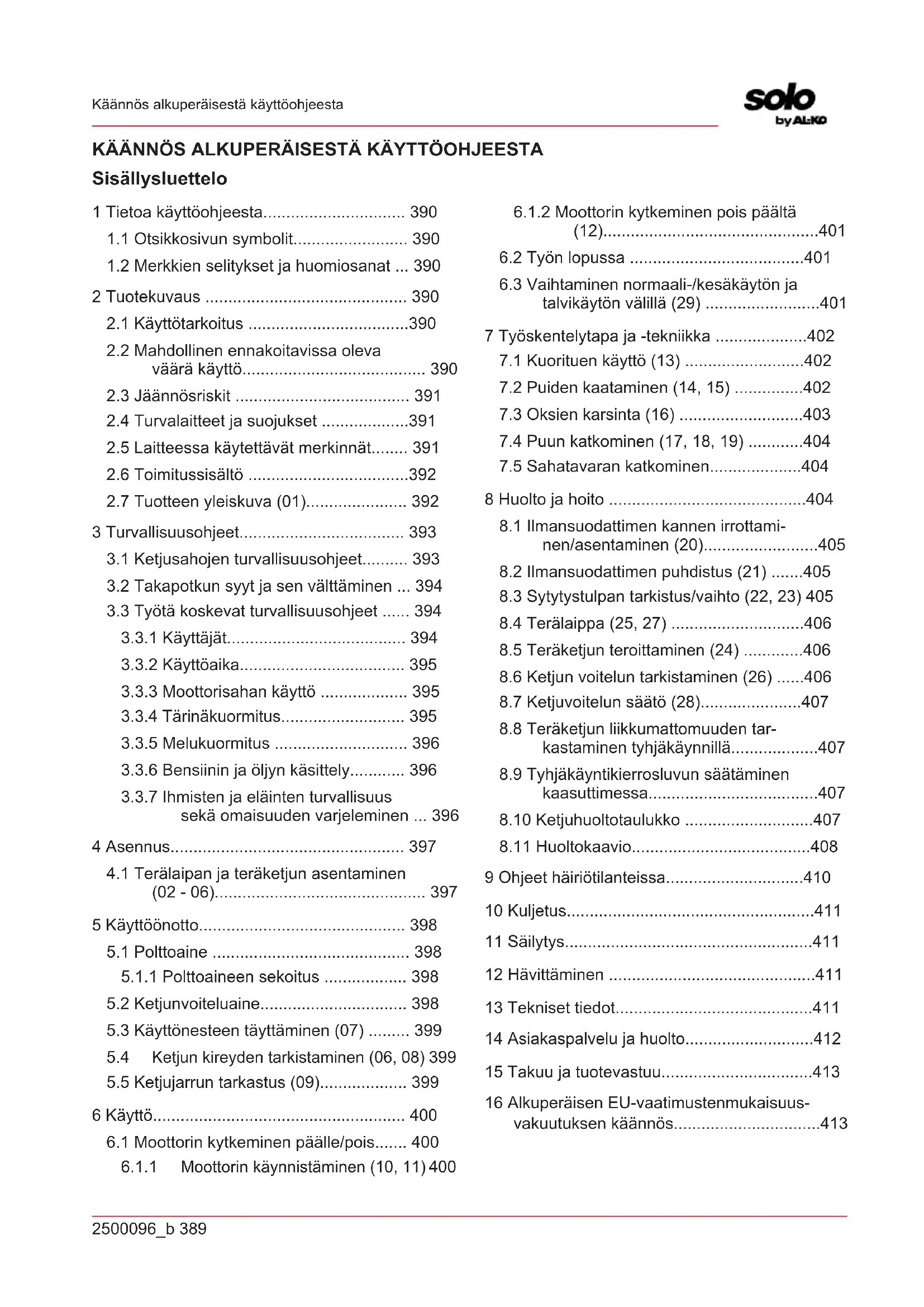

1.1 Otsikkosivun symbolit......................... 390

1.2 Merkkien selitykset ja huomiosanat ... 390

2 Tuotekuvaus ............................................ 390

2.1 Käyttötarkoitus ...................................390

2.2 Mahdollinen ennakoitavissa oleva

väärä käyttö........................................ 390

2.3 Jäännösriskit ...................................... 391

2.4 Turvalaitteet ja suojukset ...................391

2.5 Laitteessa käytettävät merkinnät........ 391

2.6 Toimitussisältö ...................................392

2.7 Tuotteen yleiskuva (01)...................... 392

3 Turvallisuusohjeet.................................... 393

3.1 Ketjusahojen turvallisuusohjeet.......... 393

3.2 Takapotkun syyt ja sen välttäminen ... 394

3.3 Työtä koskevat turvallisuusohjeet ...... 394

3.3.1 Käyttäjät....................................... 394

3.3.2 Käyttöaika.................................... 395

3.3.3 Moottorisahan käyttö ................... 395

3.3.6 Bensiinin ja öljyn käsittely............ 396

3.3.7 Ihmisten ja eläinten turvallisuus

sekä omaisuuden varjeleminen ... 396 4 Asennus................................................... 397

4.1 Terälaipan ja teräketjun asentaminen

5.3 Käyttönesteen täyttäminen (07) ......... 399

6.1 Moottorin kytkeminen päälle/pois....... 400

Moottorin käynnistäminen (10, 11)

6.1.2 Moottorin kytkeminen pois päältä

6.3 Vaihtaminen normaali-/kesäkäytön ja

talvikäytön välillä(29) .........................401 7 Työskentelytapa ja ‑tekniikka ....................402

7.1 Kuorituen käyttö (13) ..........................402

8.2 Ilmansuodattimen puhdistus (21) .......405

8.5 Teräketjun teroittaminen (24) .............406

8.6 Ketjun voitelun tarkistaminen (26) ......406

8.7 Ketjuvoitelun säätö (28)......................407

8.8 Teräketjun liikkumattomuuden tar-

kastaminen tyhjäkäynnillä...................407

8.9 Tyhjäkäyntikierrosluvun säätäminen

• 9 Ohjeet häiriötilanteissa p. 410
• 10 Kuljetus p. 411
• 11 Säilytys p. 411
• 12 Hävittäminen p. 411
• 13 Tekniset tiedot p. 411
• 14 Asiakaspalvelu ja huolto p. 412
• 15 Takuu ja tuotevastuu p. 413
• 16 Alkuperäisen EU-vaatimustenmukaisuus- vakuutuksen käännös FI 390 6436 | 6442 Tietoa käyttöohjeesta p. 413

Saksankielinen versio on alkuperäinen käyt- töohje. Kaikki muut kieliversiot ovat alkupe- räisen käyttöohjeen käännöksiä.

Säilytä käyttöohje aina siten, että voit tarvit- taessa tarkistaa siitä tarvitsemasi laitetta kos- kevat tiedot.

Luovuta käyttöohje aina laitteen mukana.

Lue käyttöohjeeseen sisältyvät turvallisuus- ohjeet ja varoitukset ja noudata niitä.

1.1 Otsikkosivun symbolit

Symboli Merkitys Lue tämä käyttöohje ehdottomasti huolellisesti läpi ennen käyttöönot- toa. Käyttöohjeen lukeminen on lait- teen turvallisen ja häiriöttömän käy- tön edellytys. Käyttöohje Älä käytä bensiinillä toimivaa laitetta avotulen tai lämmönlähteiden lähei- syydessä.

1.2 Merkkien selitykset ja huomiosanat

VAARA! Tarkoittaa välittömän vaaran aiheuttavaa tilannetta, joka aiheuttaa kuoleman tai vakavan loukkaantumisen, jos sitä ei vältetä. VAROITUS! Tarkoittaa mahdollisesti vaarallista tilan- netta, joka voi aiheuttaa kuoleman tai vakavan loukkaantumisen, jos sitä ei vältetä. VARO! Tarkoittaa mahdollisesti vaarallista tilan- netta, joka voi aiheuttaa lievän tai keski- vaikean loukkaantumisen, jos sitä ei väl- tetä. HUOMAUTUS! Tarkoittaa tilannetta, joka voi aiheuttaa aineellisia vahinkoja, jos sitä ei vältetä. HUOMAUTUS Lisätietoja laitteesta ja sen käytöstä. 2 TUOTEKUVAUS Tässä käyttöohjeessa kuvataan käsikäyttöinen, bensiinillä toimiva moottorisaha.

Moottorisaha on tarkoitettu ainoastaan puutarha- käyttöön. Tässä käyttökohteessa sillä saa suorit- taa puunsahaustöitä, esimerkiksi seuraavia tehtä- viä:

Puunrunkojen sahaaminen

Nelisärmäisen puutavaran sahaaminen

Oksien leikkaaminen sahan leikkauspituuden mukaan Moottorisahalla saa sahata ainoastaan puuta ul- kona. Moottorisahan käyttö edellyttää riittävien henkilökohtaisten suojavarusteiden käyttämistä. Muunlainen käyttö kuten ammatillinen pystyssä seisovien, kaatamattomien puiden minkäänlainen sahaaminen tai leikkaaminen on kielletty. Virheel- lisestä käytöstä aiheutuvat vauriot ja vammat ovat käyttäjän vastuulla. Tässä moottorisahassa saa käyttää vain käyttöohjeessa määritettyjä terä- ketjuja ja terälaippoja. Mikään muu kuin tässä ku- vattu käyttö ei ole käyttötarkoituksenmukaista käyttöä. Moottorisahaa ei saa käyttää ammattikäytössä. VARO! Käyttötarkoituksen vastaisen käytön aiheuttama loukkaantumisvaara! Jos moottorisahalla sahataan puuta, jos- sa on vierasesineitä, tai sahataan jotain muuta materiaalia kuin puuta, seurauk- sena voi olla loukkaantumisia.

Käytä moottorisahaa vain kevyisiin puunsauhaustehtäviin.

Tarkista ennen sahaamisen aloitta- mista, että sahattavassa puussa ei ole nauloja, ruuveja tai muita viera- sesineitä.

2.2 Mahdollinen ennakoitavissa oleva väärä

Älä sahaa oksia, jotka ovat suoraan tai terä- vässä kulmassa itsesi tai muiden henkilöiden yläpuolella.

Älä käytä vanhaa/käytettyä öljyä.2500096_b 391 Tuotekuvaus

Älä käytä laitetta räjähdysvaarallisessa ym- päristössä.

Käyttötarkoituksenmukaisesti käytettynäkin lait- teen käyttöön liittyy aina jäännösriskejä, joita ei voida kokonaan sulkea pois. Seuraavia vaaroja ei voida sulkea pois laitteen tyypin ja rakenteen avulla.

Kosketus ketjun esillä oleviin hampaisiin (viil- tovammojen vaara).

Pääsy pyörivään ketjuun (viiltovammojen vaara).

Terän äkilliset ja ennakoimattomat liikkeet (viiltovammojen vaara).

Ketjun osien irtoaminen (viiltovammojen vaa- ra / loukkaantumisvaara).

Puukappaleen osien irtoaminen.

Puukappaleesta irtoavien osien tai hiukkas- ten hengittäminen.

Bensiinimoottorin päästöt.

Polttoaineen (bensiinin/öljyn) joutuminen ihol- le.

Kuulon vaurioituminen työskenneltäessä, jos kuulonsuojaimia ei käytetä.

2.4 Turvalaitteet ja suojukset

VAROITUS! Turvalaitteiden ja suojusten peuka- loinnin aiheuttama vakavien vammo- jen vaara Turvalaitteiden ja suojusten peukalointi voi aiheuttaa vakavia vammoja moottori- sahaa käytettäessä.

Älä koskaan poista turvalaitteita ja suojuksia toiminnasta!

Moottorisahaa saa käyttää vain, kun kaikki turvalaitteet ja suojukset toimi- vat oikein. Terälaipan suojus Suojus on laitettava paikalleen terälaipan ja ket- jun päälle ennen kuljetusta henkilö- ja omaisuus- vaurioiden välttämiseksi. Ketjujarru Ketjujarru aktivoidaan takapotkun yhteydessä kä- sisuojuksesta, ja se pysäyttää pyörivän teräketjun välittömästi. Turvalukituspainike Kaasukahvaa voidaan painaa vasta sen jälkeen, kun turvalukituspainiketta on painettu.

2.5 Laitteessa käytettävät merkinnät

Symboli Merkitys Käsittele erityisen varovasti! Takapotkun vaara! Älä käytä moottorisahaa yhdellä kä- dellä! Käytä suojakypärää, kuulonsuojai- mia ja silmäsuojusta! Käytä suojakäsineitä! Käytä tukevia kenkiä! Lue käyttöohje ennen käyttöönot- toa! Käytä moottorisahaa aina kaksin käsin! Bensiini-/öljyseossäiliö Rikastinpumppu Aurinko: Normaali-/kesäkäyttöFI 392 6436 | 6442 Tuotekuvaus Symboli Merkitys Lumihiutale: Talvikäyttö Turvallista käyttöä ja huoltoa varten symbolit on meistetty koneeseen. Noudata aina tätä ohjetta. Symboli Merkitys Polttoaineseoksen täyttöaukko Sijainti: lähellä polttoainesäiliön korkkia Teräketjuöljyn täyttöaukko Sijainti: lähellä öljysäiliön korkkia Moottorikytkimen käyttö: paina kyt- kin asentoon ”O”, niin moottori sam- muu välittömästi. Sijainti: takakahvan vasemmalla puolella Rikastimen nupin käyttö: kun nuppi vedetään ulos, ilmaläppä sulkeutuu, ja kun nuppi painetaan sisään, ilma- läppä avautuu. Sijainti: Ilmansuodattimen kansi Öljypumpun säätö: lisää teräketjuöl- jyn virtausta kiertämällä ruuvia ruu- vimeisselillä kohti MAX-merkkiä ja vähennä öljyn virtausta kiertämällä ruuvia kohti MIN-merkkiä. Sijainti: Moottorin alapuolella H-merkin alla olevasta ruuvista sää- detään seosta suurella kierrosluvul- la. Sijainti: ylhäällä takakahvan va- semmalla puolella L-merkin alla olevasta ruuvista sää- detään seosta alhaisella kierroslu- vulla. Sijainti: ylhäällä takakahvan va- semmalla puolella T-merkin alla olevasta ruuvista sää- detään tyhjäkäyntikierroslukua. Sijainti: ylhäällä takakahvan va- semmalla puolella Symboli Merkitys Osoittaa ketjujarrun vapautuksen (valkoinen nuoli) ja aktivoinnin (musta nuoli) suunnan. Sijainti: terälaipan etupuoli Osoittaa teräketjun asennuksen suunnan. Sijainti: terälaipan etupuoli Äänen tehotaso: 113 dB(A)

Kun olet purkanut laitteen pakkauksesta, tarkista, onko kaikki osat toimitettu.

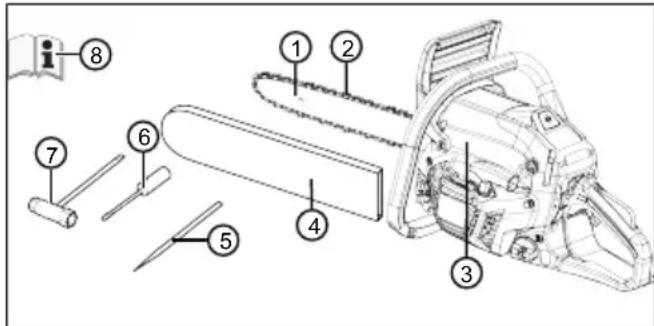

Nro Osa 1 Terälaippa 2 Teräketju 3 Bensiinikäyttöinen moottorisaha 4 Terälaipan suojus 5 Viila 6 Ruuvimeisseli 7 Monitoimiavain 8 Käyttöohje

2.7 Tuotteen yleiskuva (01)

Nro Osa 1 Terälaippa 2 Teräketju 3 Etukäsisuojus 4 Etukahva 5 Ilmansuodattimen kansi2500096_b 393 Turvallisuusohjeet Nro Osa 6 Ilmansuodattimen kannen turvakiinnit- timet 7 Kaasukahva 8 Turvalukituspainike 9 Takakahva 10 Keinupainike moottorin sammuttami- seen, automaattisesti palautuva 11 Polttoainesäiliö 12 Rikastimen nuppi (kylmäkäynnistystä varten) 13 Käynnistyskahva 14 Öljysäiliö 15 Terälaipan suojus 16 Oksatuki 17 Terälaipan kiinnitysmutterit 18 Ketjunkiristimen säätöruuvi 19 Terälaipan kiinnitys 20 Rikastinpumppu 21 Käyttöohje 3 TURVALLISUUSOHJEET

Tarkista laitteen mahdolliset vauriot ja käyttö- turvallisuus aina ennen käyttöä sekä laitteen pudottua ja muiden epätavallisten tapahtu- mien, kuten siihen kohdistuneiden iskujen tai törmäysten, jälkeen.

Tarkista polttoainejärjestelmän tiiviys ja turva- laitteiden toimivuus. Jos laitteen käyttö ei ole turvallista, älä missään tapauksessa käytä si- tä. Kysy tarvittaessa neuvoa jälleenmyyjältä.

Käytä laitetta käyttäessäsi kuulonsuojaimia, varsinkin jos päivittäinen käyttöaika ylittää 2,5tuntia. Laitteen käyttö synnyttää voima- kasta melua, joka voi vaurioittaa käyttäjän kuuloa.

Käytä tärinäsuojakäsineitä ja estä valkosor- misuutta pitämällä säännöllisesti taukoja. Laitteen pitkäkestoinen käyttö voi aiheuttaa tärinästä johtuvia käsien verenkiertohäiriöitä. Tarkkaa turvallista käyttöaikaa ei voida mää- rittää, sillä siihen vaikuttavat monet eri tekijät. Käyttäessäsi laitetta pitkään tarkkaile käsiäsi ja sormiasi. Hakeudu lääkäriin, jos niissä il- menee esimerkiksi sellaisia oireita kuin tun- non menetys, kipu, kutina, voimien heikkene- minen, ihomuutokset tai ihon värimuutokset.

Älä koskaan käytä moottoria suljetussa tilas- sa. Sammuta moottori, jos voit pahoin tai si- nua pyörryttää tai heikottaa laitetta käyttäes- säsi. Hakeudu välittömästi lääkäriin. Laitteen moottorin käydessä syntyy myrkyllisiä pako- kaasuja. Kaasut voivat olla hajuttomia ja nä- kymättömiä.

Älä käytä laitetta avotulen tai lämmönlähtei- den läheisyydessä. Bensiini- ja voiteluöl- jyhöyryt ovat erittäin helposti syttyviä.

Käytä pölyltä suojaavaa hengityksensuojain- ta, jos laitetta käytettäessä syntyy sahanpu- rua, höyryä tai savua. Ne voivat vaarantaa terveyden.

3.1 Ketjusahojen turvallisuusohjeet

Pidä sahan ollessa käynnissä kaikki ruu- miinosat kaukana teräketjusta. Varmista ennen sahan käynnistämistä, ettei mikään kosketa teräketjua. Moottorisahaa käytettä- essä hetkellinenkin tarkkaavaisuuden mene- tys voi aiheuttaa teräketjun tarttumisen vaat- teisiin tai ruumiinosiin.

Pidä moottorisahaa aina niin, että tartut oikealla kädellä takakahvasta ja vasem- malla kädellä etukahvasta. Moottorisahan pitäminen päinvastaisessa työasennossa li- sää loukkaantumisvaaraa, ja se on kiellettyä.

Käytä suojalaseja ja kuulonsuojaimia. Muiden henkilösuojainten käyttöä pään, käsien, säärien ja jalkaterien suojaamisek- si suositellaan. Sopiva suojavaatetus vä- hentää sinkoavien sahanpurujen ja teräketjun tahattoman kosketuksen aiheuttamaa louk- kaantumisvaaraa.

Älä käytä moottorisahaa puussa. Moottori- sahan käyttäminen puussa aiheuttaa louk- kaantumisvaaran.

Varmista aina tukeva asento ja käytä moottorisahaa vain seistessäsi kiinteällä, tukevalla ja tasaisella alustalla. Liukas alusta tai epävakaa seisomapinta esimerkiksi tikkailla voi aiheuttaa tasapainon menetyksen tai moottorisahan hallinnan menetyksen.

Oleta aina jännityksessä olevaa oksaa sa- hatessasi, että se ponnahtaa takaisin. Kun puukuitujen jännitys purkautuu, jännittynyt oksa voi osua sahan käyttäjään tai moottori- saha voi riistäytyä hallinnasta.FI 394 6436 | 6442 Turvallisuusohjeet

Ole erityisen varovainen sahatessasi alus- kasvillisuutta ja nuoria puita. Ohut puuai- nes voi tarttua moottorisahaan ja iskeytyä si- nua päin tai horjuttaa tasapainoasi.

Kanna moottorisahaa vain sen ollessa pois päältä aina etukahvasta ja siten, että teräketju osoittaa poispäin itsestäsi. Kul- jetuksen tai säilytyksen ajaksi moottorisa- han suojus on aina vedettävä paikoilleen. Moottorisahan huolellinen käsittely vähentää pyörivän teräketjun tahattoman kosketuksen vaaraa.

Noudata voitelua, ketjun kiristämistä ja li- sävarusteiden vaihtoa koskevia ohjeita. Ammattitaidottomasti kiristetty tai öljytty ketju voi katketa tai lisätä takapotkun vaaraa.

Pidä kahvat kuivina, puhtaina sekä öljyttö- minä ja rasvattomina. Rasvaiset, öljyiset kahvat ovat liukkaita ja johtavat hallinnan me- netykseen.

Sahaa vain puuta. Älä käytä moottorisa- haa töihin, joihin sitä ei ole tarkoitettu. Esimerkki: Älä sahaa moottorisahalla muovia, tiiliä tai muita rakennusmateriaa- leja kuin puuta. Moottorisahan käyttötarkoi- tuksen vastainen käyttö voi aiheuttaa vaarati- lanteita.

3.2 Takapotkun syyt ja sen välttäminen

Takapotku voi syntyä, kun terälaipan kärki kos- kettaa jotain esinettä tai kun puu taipuu ja terä- ketju juuttuu sahausloveen. Terälaipan kärjen kosketus voi joskus aiheuttaa odottamattoman taaksepäin suuntautuvan liik- keen, jossa terälaippa sinkoaa ylöspäin käyttäjän suuntaan. Teräketjun juuttuminen terälaipan yläreunaan voi nykäistä kiskon voimakkaasti käyttäjän suuntaan. Nämä liikkeet voivat aiheuttaa sahan hallinnan menettämisen sekä vakaviakin vammoja käyttä- jälle. Älä koskaan luota ainoastaan moottorisa- haan asennettuihin turvalaitteisiin. Moottorisahan käyttäjänä sinun on suoritettava erityistoimenpi- teitä, jotta pystyt työskentelemään ilman tapatur- mia ja loukkaantumisia. Takapotku on seurausta työkalun väärästä tai vir- heellisestä käytöstä. Se voidaan estää soveltuvil- la varotoimenpiteillä, kuten seuraavassa on ku- vattu:

Pidä sahasta kiinni molemmin käsin siten, että peukalo ja sormet puristuvat mootto- risahan kahvan ympärille. Aseta kehosi ja käsivartesi sellaiseen asentoon, että pys- tyt vastustamaan takapotkun voimaa. Asianmukaisesti toimimalla käyttäjä voi hallita takapotkujen voiman. Älä koskaan irrota otet- tasi moottorisahasta.

Vältä epänormaalia ruumiinasentoa, äläkä sahaa hartiatason yläpuolelta. Näin välte- tään tahaton laipan kärjen kosketus ja paran- netaan moottorisahan hallintamahdollisuuk- sia odottamattomissa tilanteissa.

Käytä aina valmistajan määräämiä vara- laippoja ja teräketjuja. Vääränlaisten vara- laippojen ja teräketjujen voi johtaa ketjun kat- keamiseen tai takapotkuun.

Noudata teräketjun teroitusta ja huoltoa koskevia valmistajan ohjeita. Liian alas säädetyt syvyysrajoittimet lisäävät takapotku- jen vaaraa.

3.3 Työtä koskevat turvallisuusohjeet

Noudata kansallisia turvallisuusmääräyksiä, esim. ammattiliittojen tai työturvallisuusviran- omaisten antamia määräyksiä.

Työskentele vain riittävässä päivänvalossa tai keinovalaistuksessa.

Työskentelyalueella ei saa olla mitään esinei- tä (esim. sahatavaran kappaleita) – kompas- tumisvaara.

Käyttäjä on vastuussa muille henkilöille ja heidän omaisuudelleen aiheuttamistaan va- hingoista.

Laitetta eivät saa käyttää alle 16-vuotiaat nuoret tai henkilöt, jotka eivät ole lukeneet käyttöohjetta.

Jos käytät moottorisahaa ensimmäistä ker- taa: Pyydä laitteen myyjää tai muuta asian- tuntijaa opettamaan, miten moottorisahaa kä- sitellään, tai käy moottorisahan käyttöön opastava kurssi.

Moottorisahaa käyttävän henkilön on oltava levännyt, terve ja toimintakykyinen. Jos käyt- täjä ei terveydellisistä syistä saa rasittaa it- seään, on kysyttävä lääkäriltä, voiko hän käyttää moottorisahaa.

Suojaa itsesi värähtelystä aiheutuvalta ra- situkselta sopivilla toimenpiteillä. Todelli- nen värähtely riippuu siitä, miten työkalua käytetään, eli todelliset arvot voivat poiketa teknisissä tiedoissa ilmoitetuista arvoista. Huomioi työskentelyn kaikki vaiheet eli myös ajankohdat, joina työkalu toimii ilman kuormi- tusta tai sen virta on katkaistu. Asianmukai-2500096_b 395 Turvallisuusohjeet siin toimenpiteisiin kuuluvat esimerkiksi työ- kalun ja työkaluosien säännöllinen huolto ja hoito, käsien pitäminen lämpiminä, säännölli- set tauot työskentelyssä ja työskentelyn eri vaiheiden huolellinen suunnittelu.

Selvitä enimmäiskäyttöaika ja tarvittavat tauot tärinäarvon perusteella.

Noudata moottorisahojen käyttöaikoja koskevia kansallisia määräyksiä. Kansalliset tai paikalliset säädökset voivat rajoittaa moottorisahojen käyttö- aikoja.

3.3.3 Moottorisahan käyttö

VAROITUS! Vakavien vammojen vaara. Jos käytetään puutteellisesti asennettua moottorisahaa, seurauksena voi olla va- kavia vammoja.

Käytä moottorisahaa vasta, kun sen asennus on suoritettu loppuun.

Tarkista moottorisaha aina ennen käyttöä silmämääräisesti osien puut- tumisen sekä vaurioitumisen tai ku- lumisen varalta. Turvalaitteiden ja suojusten on oltava moitteettomassa kunnossa.

Älä koskaan työskentele yksin.

Varmista, että sidetarpeita on aina saatavilla tapaturman varalta.

Vältä kosketusta maassa tai johtavasti maa- han yhteydessä oleviin metalliesineisiin.

Käytettäviä henkilönsuojaimia ovat:

kuulonsuojaimet (esim. kupusuojaimet), erityisesti päivittäisen työajan ylittäessä 2,5tuntia

suojalasit tai kypärän visiiri

turvajalkineet, joissa on pitävä pohja, te- räskärki ja viiltosuoja.

Älä käytä moottorisahaa hartialinjan yläpuo- lella, sillä silloin sen käsittely ei voi olla turval- lista.

Siirtyessäsi paikasta toiseen sammuta moot- tori ja pistä ketjusuoja paikalleen.

Kun moottorisahaa ei käytetä, sammuta ben- siinimoottori ja aseta ketjusuoja paikalleen.

Varmista, että moottorisaha on kytketty pois päältä laittaessasi sen säilytyspaikkaan.

Älä käytä moottorisahaa puun vipuamiseen tai siirtämiseen.

Vain ammattilaiset saavat sahata puunrunko- ja, jotka ovat terälaipan pituutta paksumpia.

Käytä sahaamiseen ainoastaan pyörivää te- räketjua, älä koskaan käynnistä moottorisa- haa teräketjun vastatessa sahattavaan tava- raan.

Älä päästä teräketjuöljyä maahan.

Älä käytä sahaa sateessa, lumisateessa tai myrskyssä.

Älä koskaan poista turvalaitteita ja suojuksia käytöstä.

3.3.4 Tärinäkuormitus

VAROITUS! Tärinän aiheuttama vaara Laitetta käytettäessä esiintyvä todellinen tärinätaso voi poiketa valmistajan ilmoit- tamasta arvosta. Ota huomioon seuraa- vat tärinään vaikuttavat seikat ennen laitteen käyttöä ja laitetta käytettäessä:

Käytetäänkö laitetta sen käyttötar- koituksen mukaisesti?

Leikataanko tai työstetäänkö kasvi- ainesta oikein?

Onko laite asianmukaisessa käyttö- kunnossa?

Onko terä teroitettu kunnolla ja onko laitteessa paikallaan oikeanlainen terä?

Ovatko kahvat ja mahdolliset täri- nänvaimennuskahvat (lisävaruste) paikallaan, ja onko ne liitetty laittee- seen pitävästi?

Käytä laitetta ainoastaan kunkin työtehtävän vaatimalla polttomoottorin kierrosluvulla. Väl- tä enimmäiskierrosluvun käyttöä melun ja tä- rinän vähentämiseksi.

Epäasianmukainen käyttö ja huolto voivat li- sätä laitteen synnyttämään melua ja tärinää. Ne aiheuttavat haittaa terveydelle. Kytke laite tällöin välittömästi pois päältä ja korjauta se valtuutetussa huoltokorjaamossa.

Tärinän aiheuttama kuormitus määräytyy suoritettavan työn ja laitteen käyttötavan mu- kaan. Arvioi sopiva käyttötapa ja pidä tarvitta- vat tauot. Tämä vähentää työn aikana synty-FI 396 6436 | 6442 Turvallisuusohjeet vää tärinäkuormituksen kokonaismäärää huomattavasti.

Laitteen pitkäaikainen käyttö altistaa käyttä- jän tärinälle ja voi aiheuttaa verenkiertohäiri- öitä (valkosormisuutta). Riskin pienentämi- seksi käytä käsineitä ja pidä kätesi lämpimi- nä. Jos valkosormisuuden oireita esiintyy, ha- keudu välittömästi lääkärin hoitoon. Oireita ovat mm. tunnottomuus, herkkyyden häviämi- nen, pistely, kutina, särky, voimien vähenemi- nen sekä ihon värin tai kunnon muuttuminen. Tavallisesti oireet ilmenevät sormissa, käm- menissä tai pulssissa. Mitä matalampi lämpö- tila (alle n. 10°C), sitä suurempi vaara.

Pidä työpäivien aikana riittävän pitkiä taukoja, jotta ehdit toipua melun ja tärinän vaikutuk- sista. Suunnittele työt niin, että voimakkaasti tärisevien laitteiden käyttö jakautuu useille päiville.

Jos laitetta käyttäessäsi havaitset käsissäsi epämiellyttäviä tuntemuksia tai värimuutok- sia, keskeytä työskentely välittömästi. Pidä riittävästi taukoja. Jos taukoja ei ole tarpeek- si, seurauksena voi olla kämmenien ja käsi- varsien tärinäoireyhtymä.

Minimoi tärinälle altistumisen riskit. Huolla lai- tetta käyttöohjeen mukaisesti.

Jos laitetta käytetään usein, tiedustele jäl- leenmyyjältäsi tärinää vaimentavia tarvikkei- ta, kuten erikoiskahvoja.

Kirjaa työsuunnitelmaan tärinäkuormitusta ra- joittavat toimenpiteet.

Laite aiheuttaa väistämättä tiettyä melukuormi- tusta. Tee melua aiheuttavat työt aikoina, jolloin niiden tekeminen on sallittua ja suositeltavaa. Pi- dä kiinni mahdollisista hiljaisuusajoista ja rajaa työn kesto minimiin. Laitteen käyttäjän ja sen lä- heisyydessä oleskelevien on käytettävä asianmu- kaisia kuulonsuojaimia.

3.3.6 Bensiinin ja öljyn käsittely

VAARA! Räjähdys- ja palovaara Bensiini–-ilma-seoksen pääsy ilmaan synnyttää räjähtävän ilmaseoksen. Jos polttoainetta käsitellään epäasianmuka- sesti, sen leimahtaminen, räjähtäminen tai syttyminen voivat aiheuttaa vakavia vammoja tai kuoleman.

Älä tupakoi bensiiniä käsitellessäsi.

Käsittele bensiiniä aina ulkosalla, ei koskaan suljetuissa sisätiloissa.

Seuraavia toimintaohjeita on ehdot- tomasti noudatettava.

Kuljeta ja säilytä bensiiniä ja öljyä ainoastaan niille tarkoitetuissa astioissa. Varmista, että lapset eivät pääse käsiksi varastoituun ben- siiniin tai öljyyn.

Maaston saastumisen estämiseksi eli ympä- ristön suojelemiseksi varmista, ettei bensiiniä tai öljyä ei tankkaamisen yhteydessä pääse maahan. Käytä tankkaamiseen suppiloa.

Älä koskaan tankkaa laitetta suljetussa tilas- sa. Bensiinihöyryjä voi kerrostua lattian pääl- le, ja ne voivat leimahtaa tai jopa räjähtää.

Jos bensiiniä läikkyy, pyyhi se välittömästi pois laitteen päältä ja maasta. Anna bensiinin pyyhkimiseen käyttämäsi kangaskappaleiden kuivua hyvin tuuletetussa paikassa ja hävitä ne vasta sitten. Muuten ne voivat syttyä äkilli- sesti itsestään.

Läikkyneestä bensiinistä muodostuu bensii- nihöyryjä. Sen vuoksi älä käynnistä laitetta läikkymispaikassa vaan vähintään 3metrin päässä siitä.

Vältä ihokosketusta mineraaliöljytuotteisiin. Älä hengitä bensiinihöyryjä sisään. Käytä tan- katessasi aina suojakäsineitä. Vaihda ja puh- dista suojavaatetus säännöllisesti.

Varmista, ettei bensiiniä päädy vaatteillesi. Jos bensiiniä on päässyt vaatteillesi, vaihda ne välittömästi.

Älä koskaan tankkaa laitetta moottorin käy- dessä tai ollessa kuumentunut.

3.3.7 Ihmisten ja eläinten turvallisuus sekä

omaisuuden varjeleminen

Käytä laitetta vain niihin töihin, joihin se on tarkoitettu. Käyttötarkoituksesta poikkeava käyttö voi aiheuttaa vammoja ja aineellisia vahinkoja.2500096_b 397 Asennus

Kytke laite päälle vain, kun työskentelyalueel- la ei ole henkilöitä tai eläimiä.

Noudata turvaetäisyyttä ihmisiin ja eläimiin. Kytke laite pois päältä, jos ihmisiä tai eläimiä tulee lähietäisyydelle.

Älä koskaan suuntaa moottorin pakoputkea ihmisiin tai eläimiin taikka herkästi syttyviin aineisiin tai esineisiin.

Älä tartu imu- ja tuuletusritilään moottorin ol- lessa käynnissä. Pyörivät laitteen osat voivat aiheuttaa vammoja.

Kytke laite pois päältä aina, kun et käytä sitä ruohon leikkaamiseen – esimerkiksi siirtyes- säsi työskentelyalueelta toiselle, huolto- ja puhdistustöiden ajaksi sekä bensiini–öljy- seoksen lisäämistä varten.

Tapaturman sattuessa kytke laite välittömästi pois päältä lisävammojen ja -vaurioiden vält- tämiseksi.

Älä käytä laitetta, jos siinä on kuluneita tai vioittuneita osia. Kuluneet tai vioittuneet lait- teen osat voivat aiheuttaa vakavia vammoja.

Säilytä laite lasten ulottumattomissa. 4 ASENNUS VAARA! Hengenvaara ja vakavien vammojen vaara. Hengenvaara ja vakavien vammojen vaara moottorin käydessä.

Suorita kaikki toimenpiteet moottorin ollessa sammutettuna. HUOMAUTUS! Laitevaurioiden vaara Epäasiallisen asennuksen aiheuttamien laitevaurioiden vaara.

Pakkauksesta purkamisen ja asen- nuksen tulee tapahtua tasaisella ja vakaalla alustalla.

Koneen liikkeitä varten täytyy olla tarpeeksi tilaa ja käytettävissä täytyy olla pakkaus sekä soveltuvia työka- luja. HUOMAUTUS! Ympäristövahinkojen vaara Epäasiallisen hävityksen aiheuttamien ympäristövahinkojen vaara.

Pakkaus on hävitettävä paikallisten määräysten mukaan. VARO! Loukkaantumisvaara Laitteen teräväreunaiset ja liikkuvat osat voivat aiheuttaa loukkaantumisia.

Käytä aina tukevia työkäsineitä terä- levyn ja ketjun asennuksessa.

Työskentele terälevyä ja ketjua asentaessasi äärimmäistä huolelli- suutta noudattaen, jotta koneen tur- vallisuus ja tehokkuus ei häiriinny; käänny epäselvässä tapauksessa myyntiliikkeen puoleen. HUOMAUTUS Kone toimitetaan irrotetun terälevyn ja ketjun kanssa sekä tyhjillä seos- ja öljy- säiliöillä. Varmista ennen asentamista, että ketjujarru ei ole päällä. Ketjujarru vapautetaan, kun vedät käsi- suojusta (01/3) kahvan (01/4) suuntaan.

4.1 Terälaipan ja teräketjun asentaminen (02

1. Irrota molemmat kuusiomutterit (02/1) muka-

na toimitetulla monitoimiavaimella ja ota ket- jupyörän suoja (02/2) irti (02/a).

2. Poista muovinen välikappale (02/3); tämä

kappale on tarkoitettu vain pakatun koneen kuljetusta varten, eikä sitä enää tarvita.

3. Aseta (03/a) terälaipan ura (03/1) tappiruu-

veihin (03/2). Työnnä terälaippaa moottoriko- telon suuntaan (03/b).

4. Aseta teräketju (04/1) ketjupyörälle (04/2) ja

terälaipan uraan (04/3), noudata oikeaa pyö- rimissuuntaa. Aseta teräketju terälaipan kär- kipyörän yli (05/a).

5. Asenna ketjupyörän suoja (06/1) takaisin, ki-

ristä kuusiomutterit (06/2) vain kevyesti.

6. Työnnä terälaippaa poispäin moottorikotelos-

ta, kunnes teräketju on kiristynyt hieman.

7. Kiristä molempia kuusiomuttereita (06/2) vain

sen verran, että teräketjun kiristäminen on vielä mahdollista.FI 398 6436 | 6442 Käyttöönotto

8. Käännä ketjunkiristimen säätöruuvia (06/3)

niin kauan, että teräketju on kiristetty oikein (katso Luku 5.4 "Ketjun kireyden tarkistami- nen (06, 08)", sivu399).

9. Kiristä kuusiomutterit (06/2) kiinni.

HUOMAUTUS! Laitevaurioiden vaara Ainoastaan bensiinin käyttö vaurioittaa moottoria ja johtaa takuun raukeami- seen.

Käytä vain korkealaatuista bensiiniä ja voiteluöljyä, jotta voit varmistaa kokonaistehot ja myös mekaanisten osien pitkäaikaisen käytön. HUOMAUTUS Lyijypitoisen bensiinin taipumuksena on muodostaa kerrostumia, jos sitä säilyte- tään yli 2 kuukautta. Käytä aina tuoretta bensiiniä! Tämä kone on varustettu kaksitahtimoottorilla, jossa käytetään bensiini-öljyseosta. Sopiva öljy Käytä vain korkealaatuisia, kaksitahtimoottoreille tarkoitettuja synteettisiä moottoriöljyjä. Myyntiliik- keestä saa erityisesti tällaisille moottoreille kehi- tettyjä öljyjä, jotka mahdollistavat korkeat tehot. Sopiva bensiini Käytä vain lyijytöntä bensiiniä, jonka oktaaniluku on vähintään 90 ROZ.

5.1.1 Polttoaineen sekoitus

VAARA! Räjähdys- ja palovaara Bensiini ja seos ovat herkästi syttyviä!

Säilytä bensiiniä ja seosta ainoas- taan erityisesti tällaisille polttoaineille tarkoitetuissa astioissa ja turvallises- sa paikassa, kaukana lämmönläh- teistä ja avotulesta.

Älä koskaan säilytä astioita lasten ulottuvilla.

Älä tupakoi seoksen valmistamisen aikana, ja vältä hengittämästä ben- siinihöyryjä. HUOMAUTUS! Moottorivaurioiden vaara Pelkän bensiinin käyttö vaurioittaa moot- toria ja tuhoaa sen. Valmistajalle ei täl- löin voi esittää takuuvaateita.

Käytä moottoria aina oikealla sekoi- tussuhteella valmistetulla bensiini– öljy-seoksella. HUOMAUTUS Seos on alttiina jatkuvalle vanhenemis- prosessille. Älä valmista sitä liian suuria määriä kerralla, jotta voit välttää kerros- tumat. HUOMAUTUS Puhdista bensiini- ja seosastiat säännöl- lisesti, jotta voit poistaa mahdolliset ker- rostumat. Riittämätön sekoitus lisää ennenaikaisen männän kiinnileikkauksen vaaraa liian laihan seoksen ta- kia. Takuu raukeaa myös silloin, jos tässä käsikir- jassa kuvattuja polttoaineen sekoitusta jne. kos- kevia ohjeita ei noudateta. Seuraavassa taulukossa on esitetty oikea sekoi- tussuhde esimerkin kanssa. Sekoitussuhde Bensiini Öljy 50:1 (50 osaa poltto- ainetta ja 1 osa öljyä) 5 litraa 100 ml

1. Täytä hyväksyttyyn kanisteriin n. puolet ilmoi-

tetusta bensiinimäärästä.

2. Lisää kaikki öljy, kuten taulukossa on määri-

3. Lisää sitten loput bensiinistä.

4. Sulje astia ja ravistele sitä voimakkaasti.

5.2 Ketjunvoiteluaine

HUOMAUTUS! Laitevaurioiden vaara Käytetyn öljyn käyttäminen ketjun voite- luun kuluttaa terälaippaa ja teräketjua ennenaikaisesti sisältämiensä metalli- hiukkasten vuoksi. Lisäksi se aiheuttaa valmistajan tuotetakuun raukeamisen.

Älä koskaan käytä käytettyä öljyä te- räketjuöljynä, vaan käytä aina bioha- joavaa teräketjuöljyä.2500096_b 399 Käyttöönotto HUOMAUTUS! Ympäristövahinkojen vaara Mineraaliöljyn käyttö ketjun voitelussa aiheuttaa vakavia ympäristövahinkoja.

Älä koskaan käytä mineraaliöljyä te- räketjuöljynä, vaan käytä aina bioha- joavaa teräketjuöljyä. Mitään likaantunutta öljyä ei saa käyttää, jotta voidaan välttää tankissa olevan suodattimen tuk- keutuminen ja sellainen öljypumpun vaurioitumi- nen, jota ei voi korjata. Korkealaatuisen öljyn käyttö on erittäin tärkeää, jotta sahausosien tehokas voitelu voidaan var- mistaa; käytetty tai huonolaatuinen öljy vaikuttaa haitallisesti voiteluun ja lyhentää teräketjun ja te- rälaipan käyttöikää. On suositeltavaa täyttää öljysäiliö jokaisen poltto- ainetäytön yhteydessä (suppilon avulla) aivan täyteen. Öljysäiliön tilavuus on mitoitettu siten, et- tä polttoaine loppuu ennen öljyä. Näin varmiste- taan, että konetta ei käytetä ilman voiteluainetta.

5.3 Käyttönesteen täyttäminen (07)

VAARA! Räjähdys- ja palovaara Bensiini–-ilma-seoksen pääsy ilmaan synnyttää räjähtävän ilmaseoksen. Jos polttoainetta käsitellään epäasianmuka- sesti, sen leimahtaminen, räjähtäminen tai syttyminen voivat aiheuttaa vakavia vammoja tai kuoleman.

Älä tupakoi bensiiniä käsitellessäsi.

Käsittele bensiiniä aina ulkosalla, ei koskaan suljetuissa sisätiloissa.

Seuraavia toimintaohjeita on ehdot- tomasti noudatettava. Polttoaineen täyttäminen

1. Sammuta moottori ja vedä suojus teräketjun

2. Puhdista säiliön korkki (07/1) ja sitä ympäröi-

vä alue, jotta säiliöön ei pääse likaa.

3. Avaa säiliön korkki (07/1) varovasti, koska

sen sisälle on mahdollisesti kehittynyt painet- ta.

4. Täytä polttoainetta suppilon avulla.

5. Aseta korkki säiliöön ja ruuvaa se kiinni.

6. Puhdista roiskunut polttoaine maasta ja lait-

7. Käynnistä laite vasta sitten, kun polttoai-

nehöyryt ovat haihtuneet. Teräketjuöljyn lisääminen

1. Sammuta moottori ja vedä suojus teräketjun

2. Puhdista öljysäiliön korkki (07/2) ja sitä ym-

päröivä alue, jotta säiliöön ei pääse likaa.

3. Kierrä öljysäiliön korkki (07/2) auki.

4. Täytä teräketjuöljyä suppilon avulla.

5. Aseta öljysäiliön korkki säiliöön ja ruuvaa se

6. Puhdista roiskunut teräketjuöljy maasta ja

VAARA! Hengenvaara ja vakavien vammojen vaara. Hengenvaara ja vakavien vammojen vaara moottorin käydessä.

Suorita kaikki toimenpiteet moottorin ollessa sammutettuna. Kireys on oikea, kun vetolenkit eivät irtoa teräle- vyn urasta nostettaessa ketjua terälevyn keskeltä (08/1), mutta teräketju pääsee vielä pyörimään. Teräketjun kiristäminen

1. Löysää ketjupyörän suojan (06/1) kuusiomut-

terit (06/2) mukana toimitetulla monitoimiavai- mella.

2. Käännä ketjunkiristimen säätöruuvia (06/3)

niin kauan, että teräketju on kiristetty oikein.

3. Kiristä kuusiomutterit (06/2) kiinni.

5.5 Ketjujarrun tarkastus (09)

VAROITUS! Viallinen ketjujarru aiheuttaa hengen- vaaran ja vakavien vammojen vaaran Jos ketjujarru ei toimi, voi pyörivä terä- ketju aiheuttaa esim. takapotkun yhtey- dessä käyttäjälle erittäin vakavia vam- moja tai johtaa jopa käyttäjän kuole- maan.

Testaa ketjujarru aina ennen jokais- ta käyttökertaa.

Älä käynnistä moottorisahaa, jos ketjujarru on viallinen. Vie moottori- saha huoltokorjaamoon tarkistetta- vaksi.FI 400 6436 | 6442 Käyttö Laitteessa on turvajarrujärjestelmä (ketjujarru). Ketjujarru on turvalaite, joka pysäyttää teräketjun liikkeen välittömästi takapotkun yhteydessä. Yleensä ketjujarru aktivoituu automaattisesti massan hitausvoiman vaikutuksesta. Jarru voidaan aktivoida myös käsin kontrollitar- koituksessa.

1. Käynnistä moottori ja pidä moottorisahasta

kiinni molemmin käsin.

2. Käytä turvalukituspainiketta (01/8) ja kaasu-

kahvaa (01/7), jotta ketju pysyy liikkeessä, ja paina sitten käsisuojusta (09/1) kämmense- lällä eteenpäin (09/a); teräketjun on pysäh- dyttävä välittömästi.

3. Kun teräketju pysähtyy, päästä heti irti turva-

lukituspainikkeesta ja sitten kaasukahvasta.

4. Sammuta moottori.

5. Vapauta ketjujarru vetämällä käsisuojusta

Noudata paikallisia käyttöaikamääräyksiä.

Tartu moottorisahan takakahvaan oikealla kädellä ja kaarikahvaan vasemmalla kädellä ja pidä tukevasti kiinni.

Älä päästä kahvoista irti moottorin käydessä.

Älä käytä moottorisahaa, jos:

olet alkoholin, lääkkeiden tai huumausai- neiden vaikutuksen alainen.

6.1 Moottorin kytkeminen päälle/pois

VAROITUS! Räjähdys- ja palovaara Bensiini–-ilma-seoksen pääsy ilmaan synnyttää räjähtävän ilmaseoksen. Jos polttoainetta käsitellään epäasianmukai- sesti, sen leimahtaminen, räjähtäminen tai syttyminen voivat aiheuttaa vakavia vammoja tai kuoleman.

Käynnistä moottori vasta vähintään 3 metrin päässä täyttöpaikasta.

6.1.1 Moottorin käynnistäminen (10, 11)

VARO! Käynnistysvaijerin aiheuttama louk- kaantumisvaara Käynnistysvaijerin kelautuessa nopeasti takaisin sisään käsi vedetään liian no- peasti moottoriin. Se voi johtaa ruhje- vammoihin ja venähdyksiin.

Älä koskaan kiedo käynnistysvaijeria kätesi ympärille. HUOMAUTUS! Laitevaurioiden vaara Jos käynnistysvaijeri vedetään ulos liian pitkälle, se saattaa aiheuttaa vaurioita.

Vaijeria ei koskaan saa vetää täysin ulos eikä se saa joutua kosketuksiin vaijerinohjausaukon reunan kanssa ja kahvasta on päästettävä irti, mutta samalla estettävä, ettei vaijeri kelau- du hallitsemattomasti takaisin si- sään. HUOMAUTUS! Laitevaurioiden vaara Jos moottoria käytetään korkeilla kier- rosluvuilla ja ketjujarrun ollessa päällä, kytkin voi ylikuumentua.

Vältä moottorin käyttämistä korkeilla kierrosluvuilla ja ketjujarrun ollessa päällä. Kylmäkäynnistys Kylmäkäynnistyksellä tarkoitetaan moottorin käynnistämistä, kun moottori on ollut sammutet- tuna vähintään 5 minuuttia tai kun polttoainetta on täytetty.

1. Laita moottorisaha tasaiselle alustalle, pidä

kiinni etukahvasta ja paina laitetta maahan. Laita tarvittaessa oikea jalkaterä takakah- vaan.

2. Kytke ketjujarru päälle painamalla käsisuo-

3. Poista teräketjun suojus.

4. Paina rikastinpumppua (10/1) 3–4 kertaa (10/

5. Käännä rikastimen nuppia (11/1) myötäpäi-

vään vasteeseen asti.

6. Vedä vapaalla kädellä käynnistyskahvaa

(11/2) ylös (11/a), kunnes tunnet vastuksen.2500096_b 401 Käyttö

7. Älä päästä irti käynnistyskahvasta, vaan vedä

voimakkaasti useita kertoja, kunnes moottori käynnistyy ensimmäisen kerran. Käännä sit- ten rikastimen nuppia (11/1) vastapäivään vasteeseen asti.

8. Vedä käynnistyskahvasta (11/2) voimakkaas-

ti useita kertoja, kunnes moottori käynnistyy uudelleen.

9. Heti kun moottori käy, paina lyhyesti turvalu-

kituspainiketta (11/3) ja kaasukahvaa (11/4). Se vapauttaa kaasuttimen kaasuläpän luki- tusasennosta.

10. Anna laitteen käydä tyhjäkäynnillä noin mi-

11. Vapauta ketjujarru vetämällä käsisuojus taak-

se. Lämminkäynnistys Jos moottori sammutetaan vain lyhyeksi ajaksi, se voidaan käynnistää vain painamalla rikastin- pumppua ilman rikastimen nupin kääntämistä.

6.1.2 Moottorin kytkeminen pois päältä (12)

1. Päästä irti turvalukituspainikkeesta (12/1) ja

sen jälkeen kaasukahvasta (12/2).

2. Anna moottorin käytä muutaman sekunnin

ajan tyhjäkäynnillä.

3. Paina keinupainike (12/3) asentoon ”0” (12/

VAROITUS! Leikkauksen aiheuttama loukkaantu- misvaara Teräketjun terävät lenkit voivat aiheuttaa viiltohaavoja.

Käytä suojakäsineitä. VAROITUS! Tulipalovaara Kuumentunut kone voi sytyttää leikkuu- jätteen (esim. sahanpurut, oksien jäämät tai lehdet).

Anna moottorin jäähtyä, ennen kuin varastoit tai viet koneen sisätilaan.

Palovaaran vähentämiseksi kone täytyy puhdistaa sahanpuruista, ok- sien jäämistä, lehdistä ja liiallisesta rasvasta.

Sahausjätteitä sisältäviä astioita ei saa varastoida sisätiloissa.

1. Sammuta moottori (katso Luku 6.1.2 "Mootto-

rin kytkeminen pois päältä (12)", sivu401).

2. Anna laitteen jäähtyä.

3. Poista kaikki sahanpuru- tai öljyjäämät.

4. Jos ilmenee voimakasta likaantumista, terä-

ketju on irrotettava ja sitä on liotettava muuta- mia tunteja astiassa, jossa on erikoispuhdis- tusainetta. Sitten se on huuhdeltava puhtaal- la vedellä ja käsiteltävä asianmukaisella ruosteenestosumuttimella ennen asennusta.

5. Vedä suojus teräketjun päälle ennen mootto-

risahan varastoimista.

6.3 Vaihtaminen normaali-/kesäkäytön ja

talvikäytön välillä(29) Jotta kaasuttimen jäätyminen voidaan estää al- haisissa ympäristölämpötiloissa (alle 5°C), imuil- maa voidaan esilämmittää asettamalla luistiosa talviasentoon. Luistiosaan päästään suoraan kä- siksi irrottamalla ilmansuodattimen kotelo. HUOMAUTUS! Ylikuumenemisen aiheuttama mootto- rivaurioiden vaara Jos moottorisahaa käytetään yli 5 °C:n lämpötiloissa luistiosan ollessa talvikäy- tön asennossa, seurauksena voi olla yli- kuumeneminen.

Tarkista ennen käyttöä ympäristön lämpötila ja säädä tarvittaessa luisti- osan asentoa.

1. Irrota ilmansuodattimen kansi (katso Luku 8.1

"Ilmansuodattimen kannen irrottaminen/asen- taminen (20)", sivu405).

2. Vedä luistiosa (29/1) käsin ulos kehyksestä

(29/a).FI 402 6436 | 6442 Työskentelytapa ja ‑tekniikka

3. Käännä luistiosaa vaakasuunnassa (29/b):

Yli 5°C eli normaali-/kesäkäyttö: Aurinko- symbolin (29/2) täytyy olla näkyvissä nor- maali-/kesäkäytössä.

Alle 5°C eli talvikäyttö: Lumihiutalesym- bolin (29/3) täytyy olla näkyvissä talvikäy- tössä.

4. Käännä luistiosaa pystysuunnassa (29/c).

5. Työnnä luistiosa kehykseen (29/d).

6. Asenna ilmansuodattimen kansi (katso Luku

8.1 "Ilmansuodattimen kannen irrottaminen/

asentaminen (20)", sivu405).

7 TYÖSKENTELYTAPA JA ‑TEKNIIKKA

VAARA! Riittämättömien tietojen taitojen ai- heuttama hengenvaara! Riittämättömät tiedot ja taidot voivat ai- heuttaa vakavia vammoja ja jopa kuole- man!

Vain koulutetut, kokeneet sahan käyttäjät saavat kaataa ja karsia pui- ta. VAARA! Koneen hallitsemattomien liikkeiden aiheuttama hengenvaara Liikkuva teräketju kehittää valtavia voi- mia, jotka voivat johtaa teräketjun äkilli- seen, hallitsemattomaan sinkoamiseen pois puusta ja viskautumiseen irti.

Pidä ketjusahasta aina kiinni molem- min käsin, vasen käsi etukahvassa ja oikea käsi takakahvassa. Näin riippumatta siitä, oletko oikea- vai vasenkätinen. VAARA! Takapotkun aiheuttama hengenvaara! Laitteen takapotku voi aiheuttaa käyttä- jälle hengenvaarallisen loukkaantumi- sen.

Takapotkun estäviä toimenpiteitä on ehdottomasti noudatettava! VARO! Vaarallisten aineiden hengittämisen aiheuttamat terveyshaitat! Voiteluöljyhöyryjen, pakokaasujen ja sa- hauspölyn hengittäminen voi aiheuttaa terveyshaittoja.

Käytä aina ohjeiden mukaisia henki- lökohtaisia suojavarusteita. VARO! Jumiutuneen moottorisahan aiheutta- ma loukkaantumisvaara Jos yrität vetää irti viiltoon jumiutunutta teräketjua/terälaippaa moottorin käydes- sä, seurauksena voi olla loukkaantumi- nen tai laitevaurioita.

Sammuta moottori ja avaa sahaus- kohta (esim. kaatoraudalla) tai tee vapautusviilto toisella moottorisahal- la tai sahausvarusteella. Irrota ju- miutunut sahausvaruste heti, kun viilto avautuu.

Noudata seuraavissa kohdissa an- nettuja ohjeita ja toimintatapoja moottorisahan jumiutumisen välttä- miseksi. HUOMAUTUS Järjestöt ja muut tahot voivat tarjota kursseja, joilla opetellaan moottorisahan käsittelyä.

7.1 Kuorituen käyttö (13)

1. Työnnä kuorituki (13/1) runkoon ja suorita

kaareva liike moottorisahalla (13/a), jolloin te- rälevy leikkaa puuta.

2. Toista tätä työvaihetta useita kertoja ja vaih-

da sen aikana kuorituen sijoituspaikkaa (13/ b).

7.2 Puiden kaataminen (14, 15)

VAARA! Kaatuvan puun aiheuttama hengen- vaara! Jos väistäminen ei ole mahdollista puun kaatuessa, seurauksena voi olla vakavia vammoja ja jopa kuolema!

Aloita kaatotyöt vasta, kun esteetön poistuminen kaatuvan puun luota on mahdollista.2500096_b 403 Työskentelytapa ja ‑tekniikka VAARA! Hallitsemattomasti kaatuvan puun ai- heuttama hengenvaara! Hallitsemattomasti kaatuvat puut voivat aiheuttaa erittäin vakavia vammoja ja jo- pa kuoleman.

Puun hallitun kaatumisen varmista- miseksi jätä kaatoloven ja kaatosa- hauksen väliin pitopuu, jonka leveys on n. 1/10 rungon halkaisijasta.

Älä kaada puita tuulisella säällä. HUOMAUTUS Käytettävien kiilojen on oltava puuta, muovia tai alumiinia. Ennen puunkaatotöitä on suoritettava seuraavat toimenpiteet.

Varmista, ettei vaara-alueella ole muita ihmi- siä, eläimiä eikä esineitä.

Turvaetäisyyden muihin työkohteisiin ja esi- neisiin on oltava vähintään 2½ kaadettavan puun korkeutta.

Varo sähkö- ja puhelinlinjoja sekä kolman- sien osapuolten omaisuutta. Ilmoita tarvit- taessa sähkö- ja puhelinyhtiölle sekä omai- suuden haltijalle.

Arvioi puun kaatumissuunta. Puun kaatumissuuntaan vaikuttavat seuraa- vat tekijät:

puun luonnollinen kallistuminen

maan tasaisuus tai kaltevuus

kasvun symmetrisyys ja puun vauriot

tuulen suunta ja nopeus

Kaltevassa maastossa työskentele aina kaa- dettavan puun yläpuolella.

Varmista, ettei etukäteen päättämälläsi pois- tumisreitillä ole esteitä. Poistumisreitin olisi kuljettava n. 45° vinosti poispäin kaatumis- suunnasta (14).

Rungon sahattavassa kohdassa ei saa olla varpuja, oksia eikä vierasesineitä (esim. li- kaa, kiviä, irronnutta kuorta, nauloja, niittejä, metallilankaa). Puun kaatamiseen tarvitaan yksi lovi ja yksi kaa- tosahaus.

1. Kaato- ja katkaisusahauksessa paina kuoritu-

ki tukevasti sahattavaan puuhun.

2. Sahaa kaatolovi (15/c) tekemällä puuhun en-

sin vaakasuora viilto ja sitten toinen viilto ylä- viistosta vähintään 45°:n kulmaan. Tämä es- tää moottorisahan terän jumiutumisen toisen loven sahaamisen yhteydessä. Kaatolovi on tehtävä mahdollisimman lähelle maanpintaa puun toivottuun kaatumissuuntaan (15/e). Lo- ven on oltava syvyydeltään n. 1/4 rungon hal- kaisijasta.

3. Tee kaatosahaus (15/d) täsmälleen vaaka-

suorasti kaatoloven vastapuolelta. Kaatosa- hauksen on osuttava 3–5cm kaatoloven vaa- kasuoran alareunan yläpuolelle.

4. Tee kaatosahaus (15/d) niin syvälle puuhun,

että kaatoloven (15/c) ja kaatosahauksen (15/d) väliin jää pitopuu (15/f), jonka leveys on vähintään 1/10 rungon halkaisijasta. Pito- puu estää puuta kiertymästä ja kaatumasta väärään suuntaan. Kaatosahauksen (15/d) lähestyessä pitopuuta (15/f) puun pitäisi al- kaa kaatua. Jos puu kaatuu sahaamisen aikana:

Jos puu kaatuu väärään suuntaan tai kal- listuu taaksepäin jättäen moottorisahan terän jumiin, keskeytä kaatosahauksen teko. Viillon avaamiseksi ja puun palaut- tamiseksi halutulle kaatolinjalle lyö viil- toon kiiloja.

Vedä moottorisahan terä välittömästi pois viillosta, sammuta saha ja laita se sivuun.

Siirry väistymisalueelle.

Varo putoavia risuja ja oksia.

5. Jos puu pysyy pystyssä, avita se kaatumaan

hallitusti lyömällä kiiloja kaatosahaukseen.

6. Sahaamisen päätyttyä poista kuulonsuojai-

met välittömästi ja tarkkaile, kuuletko ääni- merkkejä tai varoitushuutoja.

7.3 Oksien karsinta (16)

Työssä on otettava huomioon seuraavat seikat:

Tue moottorisaha puun runkoon ja sahaa suoraan rungosta yksi toisensa jälkeen oksat, joihin pääsee vapaasti käsiksi (16/a). Työs- kentele kaltevassa maastossa edeten alhaal- ta ylöspäin.

Jätä paksut, alaspäin osoittavat oksat aluksi paikalleen, sillä ne tukevat puuta.

Karsi ohuet oksat yhdellä sahausliikkeellä.

Tarkkaile, kohdistuuko oksiin jännitystä. Sa- haa jännittyneitä oksia ensin jonkin verranFI 404 6436 | 6442 Huolto ja hoito yläpuolelta ja sahaa ne sitten poikki alhaalta ylöspäin moottorisahan jumiutumisen välttä- miseksi (16/b).

Sahaa vapaasti riippuvia oksia ensin jonkin verran alapuolelta ja sahaa ne sitten poikki yläpuolelta (16/c).

Pisto-, pitkittäis- ja ympärisahaus ovat teknii- koita, jotka on tarkoitettu vain kokeneiden tai koulutettujen osaajien käyttöön.

7.4 Puun katkominen (17, 18, 19)

Työssä on otettava huomioon seuraavat seikat:

Työskentele kaltevassa maastossa aina kaa- detun puun yläpuolella, sillä puu saattaa läh- teä pyörimään alaspäin.

Pitele moottorisahaa niin, ettei teräketjun laa- jennetulla kääntymisalueella ole mitään ruu- miinosia.

Aloita puun sahaus moottorisahalla:

Paina kuorituki välittömästi sahauskoh- dan viereen ja kääntele moottorisahaa tä- män tukipisteen ympärillä.

Moottorisaha voi puuhun koskettaessaan hypähtää tai luistaa sivuun. Se riippuu puusta ja teräketjun kunnosta. Pidä aina tukevasti kiinni moottorisahasta.

Sahauksen lopussa moottorisaha heilahtaa läpi omasta painostaan, koska viilto ei enää tue sitä. Pidä hallitusta vastaan äläkä paina, jotta teräketju ei kosketa maahan.

Odota sahauksen jälkeen, että teräketju py- sähtyy, ennen kuin sammutat moottorisahan.

Sammuta moottorisahan moottori aina ennen seuraavalle puunrungolle siirtymistä. Jos runko vastaa tasaisesti maahan koko pituu- deltaan:

Sahaa runko poikki yläpuolelta, varo sahaa- masta maahan (17/a). Jos runko vastaa maahan toisesta päästään:

Moottorisahan jumiutumisen ja puun sälöile- misen estämiseksi sahaa ensin 1/3 rungon halkaisijasta alapuolelta (18/a) ja loput ylä- puolelta, samansuuntaisesti alemman viillon kanssa (18/b). Jos runko vastaa molemmista päistään maahan: Moottorisahan jumiutumisen ja puun sälöilemisen estämiseksi sahaa ensin 1/3 rungon halkaisijasta yläpuolelta (19/a) ja loput alapuolelta, saman- suuntaisesti ylemmän viillon kanssa (19/b).

7.5 Sahatavaran katkominen

Työssä on otettava huomioon seuraavat seikat:

Käytä tukevaa sahausalustaa (sahapukki, kii- lat, parrut).

Varmista, että seisot tukevasti ja että painosi on jakautunut tasaisesti.

Estä pyöreiden pöllien pyöriminen.

Käytä sahaamiseen ainoastaan pyörivää te- räketjua. Älä koskaan käynnistä moottorisa- haa teräketjun vastatessa sahattavaan tava- raan.

Älä pidä puuta paikallaan jalalla äläkä anna toisen henkilön pitää sitä paikallaan.

VAARA! Epäasianmukaisen huollon aiheutta- ma hengenvaara Epäpätevien henkilöiden suorittamat huoltotyöt ja muiden kuin sallittujen va- raosien käyttö voivat aiheuttaa käytön aikana vakavia vammoja ja jopa kuole- man.

Älä poista suojuksia tai turvalaitteita äläkä ohita niitä.

Käytä vain hyväksyttyjä alkuperäis- varaosia.

Varmista säännöllisen ja asianmu- kaisen huollon avulla, että laite on toimintakuntoinen ja puhdas. VAARA! Hengenvaara ja vakavien vammojen vaara. Hengenvaara ja vakavien vammojen vaara moottorin käydessä.

Suorita kaikki toimenpiteet moottorin ollessa sammutettuna. VARO! Loukkaantumisvaara Laitteen teräväreunaiset ja liikkuvat osat voivat aiheuttaa tapaturmia.

Pidä huolto-, hoito- ja puhdistustöi- den aikana aina suojakäsineitä!

Oikea huolto on aina välttämätöntä, jotta ko- neen alkuperäinen teho ja käyttövarmuus voi- daan säilyttää.2500096_b 405 Huolto ja hoito

Huolehdi siitä, että kaikki mutterit ja ruuvit on tiukasti kiristetty, jotta voit olla varma, että lai- te toimii aina hyvien olosuhteiden vallitessa.

Älä koskaan käytä laitetta, jossa on kuluneita tai vaurioituneita rakenneosia. Vaurioituneet osat on vaihdettava, eikä niitä koskaan saa korjata. Ennen huoltotöitä:

Sammuta moottori ja anna sen jäähtyä.

Käytä suojakäsineitä teräketjuun kohdistuvis- sa töissä.

Älä poista suojausta, paitsi silloin, kun teräle- vylle tai ketjulle täytyy suorittaa jotain toimen- piteitä.

Hävitä öljyt, bensiini ja muut saastuneet ai- neet määräysten mukaan.

8.1 Ilmansuodattimen kannen irrottaminen/

asentaminen (20) Ilmansuodattimen kannen irrottaminen

1. Työnnä ruuvimeisseli turvakiinnittimen (20/1)

ja ilmansuodattimen kannen (20/2) väliin.

2. Paina ruuvimeisselillä turvakiinnittimet irti il-

mansuodattimen kannesta (20/a).

3. Nosta ilmansuodattimen kansi laitteesta (20/

c). Ilmansuodattimen kannen asentaminen

1. Työnnä ilmansuodattimen kannen kieleke

(20/3) kotelon alle ja aseta ilmansuodattimen kansi sitten laitteeseen.

2. Paina turvakiinnittimet (20/1) ilmansuodatti-

men kanteen (20/b), kunnes ne lukittuvat pai- kalleen.

8.2 Ilmansuodattimen puhdistus (21)

HUOMAUTUS! Likaisen, viallisen tai puuttuvan il- mansuodattimen aiheuttama vaara Laitteen moottoriin tulee vikoja, joita ei voi korjata, jos ilmansuodatin on vialli- nen, likainen tai puuttuu.

Ilmansuodattimen puhdistus on ko- neen moitteettoman käytön ja pitkän käyttöiän edellytys. Jotta moottori- vauriot voidaan välttää, älä koskaan työskentele ilman suodatinta tai suo- dattimen ollessa vaurioitunut.

Puhdistuksen tulee tapahtua aina 15 tunnin välein konetta käytettäessä.

Suodatinelementtiä ei saa koskaan pestä, ja liian likainen tai vaurioitunut suodatin on aina vaihdettava. Ilmansuodattimen irrottaminen

1. Sammuta moottori ja anna sen jäähtyä.

2. Irrota ilmansuodattimen kansi (katso Luku 8.1

"Ilmansuodattimen kannen irrottaminen/asen- taminen (20)", sivu405).

3. Avaa siipimutteri (21/1).

4. Vedä ilmansuodatin (21/2) irti ylöspäin (21/a).

5. Sulje imuaukko (21/3) puhtaalla liinalla. Se

estää likahiukkasten pääsyn kaasutinkam- mioon.

6. Irrota ilmansuodattimen molemmat osat

(21/4) toisistaan. Ilmansuodattimen puhdistus

1. Puhdista nailonsuodatin siveltimellä tai hie-

nolla harjalla, puhalla tarvittaessa varovasti paineilmalla sisältä ulospäin. Ilmansuodattimen asentaminen

1. Kiinnitä ilmansuodattimen molemmat osat

2. Aseta ilmansuodatin (21/2) paikalleen (21/b)

3. Kiristä ilmansuodatin siipimutterilla (21/1).

8.3 Sytytystulpan tarkistus/vaihto (22, 23)

Sytytystulppa on vaihdettava, jos eriste on vauri- oitunut, elektrodit ovat sulaneet voimakkaasti tai likaantuneet pahasti öljyyn. Valmistelut

1. Sammuta moottori ja anna sen jäähtyä.FI

406 6436 | 6442 Huolto ja hoito

2. Irrota ilmansuodattimen kansi (katso Luku 8.1

"Ilmansuodattimen kannen irrottaminen/asen- taminen (20)", sivu405).

3. Irrota sytytystulpan pistoke (22/1).

Kärkivälin mittaaminen (23)

1. Kierrä sytytystulppa (22/2) irti mukana toimi-

tetulla monitoimiavaimella.

2. Puhdista elektrodi harjalla (23/1).

3. Mittaa väli (23/2). Välin tulee olla 0,6–

0,7mm. Sytytystulpan vaihtaminen

1. Kierrä sytytystulppa (22/2) irti mukana toimi-

tetulla monitoimiavaimella.

2. Kierrä uusi sytytystulppa paikalleen vastee-

3. Työnnä pistoke sytytystulppaan.

8.4 Terälaippa (25, 27)

Jotta epäsymmetrinen kuluminen voidaan välttää, terälaippa on käännettävä säännöllisesti. Seuraavat huoltotyöt on suoritettava:

Voitele kärkipyörän laakeri (27).

Puhdista terälaipan ura kaapimella (ei sisälly toimitukseen) (25).

Puhdista voiteluaukot.

Poista purseet uran reunoista lattaviilalla ja tasaa mahdolliset yläreunojen väliset epäta- saisuudet. Terälaippa on vaihdettava, kun:

uran syvyys on pienempi kuin vetonivelen korkeus (joka ei koskaan saa koskettaa ura- pohjaa);

sisempi laippareuna on niin kulunut, että ket- ju kallistuu sivulle.

8.5 Teräketjun teroittaminen (24)

VAARA! Takapotkun aiheuttama hengenvaara! Asiattomasti teroitettu teräketju lisää ta- kapotkun vaaraa ja siten kuolemaan joh- tavien loukkaantumisten vaaraa.

Teroita teräketju asianmukaisesti ta- kapotkuvaaran vähentämiseksi. HUOMAUTUS Kokemattoman moottorisahan käyttäjän kannattaa teroituttaa teräketju huoltokor- jaamon ammattilaisilla. Turvallisuus- ja tehokkuussyistä teräketjun täytyy olla aina hyvin teroitettu. Teroitus tarvitaan, jos:

Sahanpurut ovat pölymäisiä.

Sahaukseen tarvitaan suurempaa voimaa.

Sahaus ei ole suora.

Polttoaineen kulutus lisääntyy. Kun teroitus annetaan pätevän asiakaspalvelun tehtäväksi, se voidaan suorittaa sellaisilla vastaa- villa työkaluilla, jotka mahdollistavat vain mini- maalisen materiaalihäviön ja tasaisen teroittami- sen kaikissa hampaissa. Ketjun voi teroittaa itse käyttäen erityisiä pyörövii- loja, joiden halkaisija on mukautettu vastaavasti yksittäisiin ketjutyyppeihin (katso Luku 8.10 "Ket- juhuoltotaulukko", sivu407). Vaatii taitoa ja koke- musta, jotta hampaiden vauriot voidaan välttää. Teräketjun teroitus:

1. Sammuta moottori, vapauta ketjujarru, kiinni-

tä terälaippa ja siihen asennettu ketju tarkoi- tukseen soveltuvaan ruuvipuristimeen var- mistaen, että ketju voi liikkua vapaasti.

2. Kiristä ketju, jos se on löystynyt.

3. Asenna viila vastaavaan ohjaimeen ja vie sen

jälkeen viila jonkin hampaan aukkoon, pidä tässä koko ajan yllä samaa kaltevuuskulmaa, joka vastaa hammasprofiilia.

4. Suorita vain muutamia viilanvetoja, ainoas-

taan vetoja eteenpäin, ja toista työvaihe kai- kissa hampaissa samaan suuntaan (oikealle tai vasemmalle).

5. Vaihda terälevyn paikkaa ruuvipuristimessa

ja toista työvaihe jäljellä olevien hampaiden kohdalla.

6. Tarkasta, että rajoitushammas ei ulotu koes-

tustyökalun yli, ja viilaa mahdolliset ylittymät pois lattaviilalla ja pyöristä profiili.

7. Poista teroittamisen jälkeen kaikki viilalastut

ja pöly, ja voitele ketju öljykylvyssä. Ketju on vaihdettava, kun:

Jos on: leikkuunivelten hampaiden merkintä on alittunut.

Nivelten välys ketjuniiteissä on liian suuri.

8.6 Ketjun voitelun tarkistaminen (26)

Älä koskaan käytä laitetta ilman riittävää ketjuvoi- telua. Muuten laitteen käyttöikä lyhenee. Tarkista2500096_b 407 Huolto ja hoito siksi öljysäiliössä olevan öljyn määrä ja öljynsyöt- tö aina ennen työskentelyn aloittamista.

2. Pidä pyörivää teräketjua noin 15cm kannon

tai sopivan alustan yläpuolella. Jos voitelu on riittävä, kantoon muodostuu kevyt öljykalvo (26/1).

8.7 Ketjuvoitelun säätö (28)

VAARA! Hengenvaara ja vakavien vammojen vaara. Hengenvaara ja vakavien vammojen vaara moottorin käydessä.

Suorita kaikki toimenpiteet moottorin ollessa sammutettuna. Öljyn syöttömäärää voidaan säätää säätöruuvilla. Säätöruuvi on laitteen alapuolella (28/1). Säädä syöttömäärää pienellä ruuvimeisseliä:

myötäpäivään syöttömäärän vähentämiseksi

vastapäivään syöttömäärän lisäämiseksi. Tarkista työskentelyn aikana säännöllisesti, että öljysäiliössä on tarpeeksi öljyä.

8.8 Teräketjun liikkumattomuuden

tarkastaminen tyhjäkäynnillä VAROITUS! Pyörivän teräketjun aiheuttama vaara Teräketjun liikkuminen tyhjäkäynnillä voi aiheuttaa työskentelyn aikana hengen- vaarallisia loukkaantumisia.

Älä koskaan työskentele moottorisa- halla, jos teräketju liikkuu tyhjäkäyn- nillä.

Tarkista aina ennen moottorisahan käyttöä, että teräketju ei liiku, kun moottori käy tyhjäkäynnillä.

1. Käynnistä moottori ja anna sen käydä tyhjä-

2. Tarkista, että teräketju ei liiku.

3. Jos teräketju liikkuu, se voi johtua seuraavis-

Tyhjäkäyntikierrosluku on liian suuri (kat- so Luku 8.9 "Tyhjäkäyntikierrosluvun säätäminen kaasuttimessa", sivu407).

Kytkin on viallinen, likainen tai säädetty väärin. Ota yhteyttä AL-KO-huoltoon.

8.9 Tyhjäkäyntikierrosluvun säätäminen

kaasuttimessa Tyhjäkäyntikierrosluku on annettu teknisissä tie- doissa (katso Luku 13 "Tekniset tiedot", si- vu411). Se on paras mitata kierrosluvun mitta- laitteella. Kun tyhjäkäyntikierrosluku on säädetty oikein, moottori pyörii tyhjäkäynnillä eikä teräketju liiku. Tyhjäkäyntikierroslukua on korjattava käyttöpai- kan mukaisesti (vuoristo, tasamaa) tyhjäkäynnin vasteruuvilla ”T”. HUOMAUTUS Tyhjäkäyntiseoksen ”L” ja täyskuormi- tuksen seoksen ”H” säätöruuveja saa säätää vain AL-KO-huoltopalvelu. Teräketju liikkuu, vaikka kaasua ei ole käytetty: Tyhjäkäyntikierrosluku on liian suuri.

1. Käännä tyhjäkäynnin vasteruuvia ”T” (11/5)

hieman vastapäivään, kunnes teräketju ei enää liiku. Moottori sammuu aina, kun kaasua käytetään: Tyhjäkäyntikierrosluku on liian pieni.

1. Käännä tyhjäkäynnin vasteruuvia ”T” (11/5)

hieman myötäpäivään, kunnes moottori käy tasaisesti. Jos optimaalista kaasuttimen säätöä ei saavuteta tyhjäkäynnin vasteruuvilla ”T”, anna AL‑KO-huol- topalvelun tehdä kaasuttimen optimaalinen säätö.

8.10 Ketjuhuoltotaulukko

VAROITUS! Vakavien vammojen vaara. Jos moottorisahassa on hyväksymätön teräketju tai terälaippa, seurauksena voi olla vakavia vammoja.

Käytä vain hyväksyttyjä teräketjuja ja terälaippoja. Taulukossa näytetään eri ketjutyyppien arvot.FI 408 6436 | 6442 Huolto ja hoito Ketjutyyppi Viilan halkaisi-

Viilauskulma Alakulma Etukulma (55°) Syvyysmitta Työkalun kääntökulma Työkalun kal- listuskulma Sivukulma 91P053X 5/32" 30° 0° 80° 0,025" 91P057X 5/32" 30° 0° 80° 0,025" Syvyysmitta Viila

Käyttäjä saa suorittaa seuraavat työt. Kaikki muut työt saa tehdä vain ammattikorjaamo. Seuraavat ohjeet koskevat normaaleja käyttöolo- suhteita. Erityisolosuhteissa, kuten esim. päivit- täisen työajan ollessa erityisen pitkä, täytyy ilmoi- tettuja huoltovälejä lyhentää vastaavasti. Huoltokaavio Kerran 5tunnin jälkeen Ennen töiden alkua Viikoit- tain 50tun- nin vä- lein 100tun- nin vä- lein Tarvit- taessa Ennen kau- den alkua/ sen jälkeen, vuosittain Kaasutin Tyhjäkäynnin tarkistus X Ilmansuodatin Puhdista X Vaihto X Sytytystulppa Kärkivälin tarkistus ja tar- vittaessa säätö X X Vaihto X X Äänenvaimennin Silmämääräinen tarkis- tus, kunnon tarkistus X2500096_b 409 Huolto ja hoito Huoltokaavio Kerran 5tunnin jälkeen Ennen töiden alkua Viikoit- tain 50tun- nin vä- lein 100tun- nin vä- lein Tarvit- taessa Ennen kau- den alkua/ sen jälkeen, vuosittain Polttoainetankki, öljy- tankki Puhdista X X Ketjujarru Toimintatarkastus X Puhdistus, nivelkohtien voitelu X X Ketjuvoitelu Tarkastus X X Teräketju Silmämääräinen ja kun- non tarkastus, terävyy- den tarkastus

Jälkiteroitus X X Vaihto, tarvittaessa myös ketjupyörän vaihto ja ket- jupyörälaakerin voitelu

Terälaippa Silmämääräinen tarkis- tus, kunnon tarkistus

Terälaipan kääntö X Terälaipan kärkipyörän voitelu

Ketju-uran/öljyaukon voi- telu

Suojuksen puhdistus si- säpuolelta

Kaikki saavutettavissa olevat ruuvit (paitsi sää- töruuvit) Jälkikiristys X X X Koko kone Silmämääräinen tarkis- tus, kunnon tarkistus XFI 410 6436 | 6442 Ohjeet häiriötilanteissa Huoltokaavio Kerran 5tunnin jälkeen Ennen töiden alkua Viikoit- tain 50tun- nin vä- lein 100tun- nin vä- lein Tarvit- taessa Ennen kau- den alkua/ sen jälkeen, vuosittain Puhdistus (mukaan lu- kien ilman tulo, sylinterin jäähdytysrimat) X X X

9 OHJEET HÄIRIÖTILANTEISSA

VARO! Loukkaantumisvaara Laitteen teräväreunaiset ja liikkuvat osat voivat aiheuttaa tapaturmia.

Pidä huolto-, hoito- ja puhdistustöi- den aikana aina suojakäsineitä! HUOMAUTUS Jos häiriötä ei ole mainittu tässä taulu- kossa tai et saa korjattua sitä itse, ota yhteyttä asiakaspalveluumme. Häiriö Syy Korjaaminen Moottoria ei voida joko käyn- nistää tai se sammuu välittö- mästi. Väärä menetelmä Käynnistä moottori tässä käyttöoh- jeessa kuvatulla tavalla. Likainen sytytystulppa tai vi- allinen kärkiväli Puhdista sytytystulppa tai vaihda se. Likainen ilmansuodatin Puhdista ilmansuodatin tai vaihda se Terälaippa ja teräketju kuume- nevat. Muodostuu savua. Teräketju on liian kireällä. Löysää ketjun kireyttä. Öljysäiliö on tyhjä. Lisää teräketjuöljyä. Öljyn syöttöaukko ja/tai terä- laipan ura on likainen. Puhdista öljyn syöttöaukko ja terälai- pan ura. Moottori käy, mutta teräketju ei pyöri. Teräketju on liian kireällä. Löysää ketjun kireyttä. Laitevika Ota yhteyttä AL-KO-huoltoon. Sahattaessa syntyy vain puu- pölyä, ei lastuja. Moottorisaha on painettava puun läpi. Teräketju on tylsä. Teroita teräketju tai teroituta se AL- KO-huollossa. Laite tärisee epätavallisen pal- jon. Laitevika Ota yhteyttä AL-KO-huoltoon.2500096_b 411 Kuljetus 10 KULJETUS VAROITUS! Hengenvaara ja vakavien vammojen vaara. Pyörivä teräketju voi kuljetuksen aikana aiheuttaa vakavia vammoja ja jopa kuo- leman.

Älä koskaan kanna tai siirrä mootto- risahaa ketjun pyöriessä.

Tee edellä mainitut toimet ennen laitteen kuljettamista. Tee seuraavat toimet ennen laitteen kuljettamis- ta:

1. Sammuta moottori.

2. Anna laitteen jäähtyä.

3. Poista kaikki sahanpuru- tai öljyjäämät.

4. Vedä suojus terälaipan päälle.

Kanna moottorisahaa aina kaarikahvasta. Silloin terälaippa osoittaa alaspäin. Ajoneuvoissa: Varmista moottorisaha siten, että se ei pääse kaatumaan, vaurioitumaan eikä siitä pääse valumaan nesteitä. 11 SÄILYTYS Puhdista laite perusteellisesti jokaisen käyttöker- ran jälkeen ja asenna kaikki suojukset (jos on). Säilytä laitetta kuivassa, lukittavassa paikassa poissa lasten ulottuvilta. Suorita seuraavat toimenpiteet ennen yli 30 päi- vää kestäviä käyttötaukoja:

1. Tyhjennä polttoainesäiliö ja öljysäiliö koko-

2. Irrota teräketju ja terälaippa, puhdista ne ja

suihkuta niille ruostesuojaöljyä.

3. Puhdista laite perusteellisesti ja varastoi se

kuivaan tilaan. HUOMAUTUS! Laitevaurioiden vaara Jos teräketjuöljyä kuivuu tai liimautuu sahan osiin, ne vaurioituvat pitkäkestoi- sessa säilytyksessä.

Poista teräketjuöljy laitteesta ennen pitkää säilytystä.

Ennen laitteen hävittämistä polttoaine- säiliö ja moottoriöljysäiliö on tyhjen- nettävä!

Bensiini ja moottoriöljyt eivät kuulu ko- titalousjätteisiin, vaan ne on toimitetta- va erilliseen keräykseen! Pakkaus, laite ja lisävarusteet on valmistettu kier- rätettävistä materiaaleista, ja ne voidaan vastaa- vasti hävittää. 13 TEKNISET TIEDOT Tyyppi 6436 6442 Tuotenro 127429 127430 Moottorityyppi 2-tahtinen 2-tahtinen Moottorin iskutilavuus 35,2cm³ 41,9cm³ Moottorin maksimiteho kW (ISO 7293:n mukaisesti) 1,45 1,7 Easy Start -järjestelmä Kyllä / rikastin- pumppu Kyllä / rikastin- pumppu Tyhjäkäyntikierrosluku 3000 ± 400 min

Enimmäiskierrosluku 12000 min

Polttoaine Lyijytön bensiini, oktaaniluku vähin- tään 90ROZ Lyijytön bensiini, oktaaniluku vähin- tään 90ROZ Sekoitussuhde 1:50 1:50 Tilavuus (polttoainesäiliö) 270cm

Öljysäiliön tilavuus 230cm

230cm 3FI 412 6436 | 6442 Asiakaspalvelu ja huolto Tyyppi 6436 6442 Terälevy:

Pituus/todellinen leikkuupituus 35/33cm 40/37cm Ketjupyörä:

Vetolenkkien leveys 1,27mm (0,05'') 1,27mm (0,05'') Ketjun maksiminopeus ≤22,86m/s ≤22,86m/s Ketjuvarmistus Kyllä / automaatti- nen Kyllä / automaatti- nen Moottorisahan paino säiliöt tyhjinä:

Paino terälaipan ja teräketjun kanssa 5,38kg 5,45kg

Paino ilman terälaippaa ja teräketjua 4,75kg 4,75kg Äänenpainetaso LpPA (EN ISO 22868:n mukaisesti) 101,1 dB(A) [K = 3,0 dB(A)] 101,5 dB(A) [K = 3,0 dB(A)] Äänitehotaso LwA (DIN EN ISO 22868:n mukaisesti) 109,9 dB(A) [K = 3,0 dB(A)] 110,0 dB(A) [K = 3,0 dB(A)] Vastaava kokonaistärinäarvo (DINENISO22867:n mukaisesti): Etukahva (K = 1,5 m/s

Tuotevastuuta, korjauksia ja varaosia koskevissa kysymyksissä ota yhteyttä lähimpään AL-KO- huoltopisteeseen. Niiden yhteystiedot löydät in- ternetosoitteesta www.al-ko.com/service-contacts2500096_b 413 Takuu ja tuotevastuu

15 TAKUU JA TUOTEVASTUU

Jos laitteessa esiintyy lakisääteisenä tuotevastuuaikana materiaali- tai valmistusvirheitä, meillä on oi- keus valintamme mukaan joko korjata ne tai vaihtaa virheellinen osa uuteen. Tuotevastuun voimassa- oloaika määräytyy laitteen ostomaan lainsäädännön mukaan. Takuu on voimassa vain, kun:

tätä käyttöohjetta noudatetaan

laitetta käsitellään asianmukaisesti

käytetään alkuperäisvaraosia. Takuu raukeaa, jos:

laitetta yritetään korjata omavaltaisesti

laitteeseen tehdään omavaltaisia teknisiä muutoksia

laitetta käytetään sen käyttötarkoituksen vas- taisesti. Takuu ja tuotevastuu eivät koske:

tavallisesta käytöstä johtuvia maalipinnan vaurioita

kulutusosia, joita ei ole kehystetty xxxxxx (x) varaosaluettelossa,

Polttomoottorit (niitä koskevat vastaavien moottorin valmistajien takuuehdot) Takuu- ja tuotevastuuaika alkavat siitä, kun ensimmäinen loppukäyttäjän ostaa laitteen. Ratkaiseva on ostokuitin päivämäärä. Ota yhteys laitteen myyjään tai lähimpään valtuutettuun huoltopisteeseen ja esitä takuutodistus ja alkuperäinen ostokuitti. Edellä sanotulla ei ole vaikutusta ostajan oikeuteen esit- tää myyjälle tuotevastuulainsäädännön piiriin kuuluvia vaatimuksia.

16 ALKUPERÄISEN EU-VAATIMUSTENMUKAISUUSVAKUUTUKSEN KÄÄNNÖS

Vakuutamme täten, että tämä tuote täyttää markkinoille tuodussa muodossaan yhdenmukaistettujen EU-direktiivien, EU-turvallisuusstandardien ja tuotekohtaisten standardien vaatimukset. Tuote Ketjusaha Sarjanumero G4011022 Valmistaja AL-KO Geräte GmbH Ichenhauser Str. 14 D-89359 Kötz Asiakirjojen kokoamiseen valtuu- tettu henkilö Andreas Hedrich Ichenhauser Str. 14 D-89359 Kötz Tyyppi

Äänitehotaso EN ISO 3744 mitattu/taattu 6436: 109,9 / 113 dB(A) 6442: 110,0 / 113 dB(A) EU-direktiivit 2006/42/EY 2014/30/EU 2000/14/EY Vaatimustenmukaisuuden arviointi 2000/14/EY – liite V Yhdenmukaistetut standardit

Tyyppihyväksyntä 2006/42/EY liite IX
