Tipo de producto	Campana extractora
Marca	FABER
Modelo	RAY
Uso	Doméstico
Alimentación eléctrica	220-240 V ~ 50 Hz
Número de velocidades	3
Iluminación	Sí (comando L)
Tipo de mandos	Botones pulsadores
Distancia mínima a la placa de cocción	650 mm
Diámetro del conducto de evacuación	120 mm
Filtros de grasa	Lavables en lavavajillas, limpieza cada 2 meses
Filtro de carbón	No lavable, reemplazo cada 4 meses
Clase eléctrica	Clase I (toma de tierra requerida)
Material de la carcasa	Acero inoxidable (estimación)
Tipo de instalación	De pared o bajo armario (según modelo)
Peso	Aproximadamente 10 kg (estimación)
Dimensiones (AnxPrxAl)	Aproximadamente 600x500x150 mm (estimación)

Preguntas frecuentes - RAY FABER

¿Cuál es la distancia mínima entre la campana y la placa de cocción?

La distancia de seguridad mínima es de 650 mm. Verifique las instrucciones de su placa de cocción, ya que algunas pueden requerir una distancia mayor.

¿Cómo limpiar los filtros de grasa?

Los filtros de grasa deben limpiarse cada 2 meses. Son lavables en lavavajillas. Use un detergente suave y deje secar antes de volver a colocarlos.

¿Con qué frecuencia hay que reemplazar el filtro de carbón?

El filtro de carbón no se puede lavar y debe reemplazarse aproximadamente cada 4 meses, o con más frecuencia si usa la campana intensamente.

¿Qué hacer si la campana no se enciende?

Verifique primero la alimentación eléctrica (toma, disyuntor). Asegúrese de que el enchufe esté correctamente conectado. Si el problema persiste, contacte a un técnico autorizado.

¿Cómo cambiar la bombilla de la campana?

Para reemplazar la iluminación, contacte al servicio postventa autorizado. Use solo bombillas del mismo tipo y potencia.

La campana hace un ruido anormal, ¿qué hacer?

Verifique que los filtros estén limpios y correctamente instalados. Un ruido también puede deberse a una obstrucción en el conducto. Si el ruido persiste, haga revisar el aparato por un profesional.

¿Puedo usar la campana sin evacuación exterior?

Sí, la campana puede funcionar en modo recirculación instalando un filtro de carbón. El aire se filtra y se devuelve a la habitación.

¿Cuál es la potencia del motor?

La potencia exacta no se indica en el manual, pero está adaptada para un uso doméstico estándar. Consulte la placa de características dentro de la campana.

¿Cómo ajustar la velocidad?

Utilice las teclas T1, T2, T3 para seleccionar respectivamente las velocidades 1, 2 y 3. La tecla T1 apaga el motor al pasar por la primera velocidad.

¿Cuáles son los riesgos si no limpio la campana regularmente?

La acumulación de grasa presenta un riesgo de incendio. Los filtros deben limpiarse o reemplazarse según las recomendaciones para garantizar la seguridad y la eficiencia.

MANUAL DE USUARIO RAY FABER

ES 1. INFORMACIÓN DE SEGURIDAD

Por su propia seguridad y para el correcto funcionamiento del aparato, lea atentamente este manual antes de la instalación y puesta en marcha. Guarde siempre estas instrucciones con el aparato, incluso si se cede o transfiere a un tercero. Es importante que los usuarios estén familiarizados con todas las características de funcionamiento y seguridad del aparato.

Los cables deben ser conectados por un técnico competente.

• El fabricante no se hace responsable de ningún daño que resulte de una instalación o uso inadecuado.
• La distancia mínima de seguridad entre la placa de cocción y la campana extractora es de 650 mm (algunos modelos pueden instalarse a una altura inferior; véase la sección sobre dimensiones de trabajo e instalación).
• Si en las instrucciones de montaje de la placa de cocción se indica una distancia mayor que la indicada anteriormente, debe tenerse en cuenta.
• Compruebe que la tensión de red coincide con la indicada en la placa de características del interior de la campana.
• Los dispositivos de desconexión deben instalarse en la instalación fija de acuerdo con las regulaciones para sistemas de cableado.

Los dispositivos de desconexión deben instalarse en la instalación fija de acuerdo con las regulaciones para sistemas de cableado.

• Para los aparatos de la clase I, compruebe que el suministro de corriente eléctrica de la casa tiene una conexión a tierra adecuada.
• Conecte la campana a la chimenea con un tubo de un diámetro mínimo de 120 mm. El trayecto de humos debe ser lo más corto posible.
• Deben observarse todas las normas relativas al escape de aire.
• No conecte la campana extractora a los conductos de humos de combustión (p. ej. calderas, chimeneas, etc.).
• Si la campana se usa en combinación con equipos no eléctricos (por ejemplo, aparatos de gas), deben asegurarse un grado suficiente de ventilación en el local para evitar el retorno del flujo de gases de escape. Cuando la campana extractora se usa en combinación con aparatos no eléctricos, la presión negativa en el local no debe ser superior a 0,04 mbar para evitar que los humos vuelvan al local a través de la campana extractora.
• El aire no debe descargarse a través de un conducto de combustión para los gases de combustión procedentes de aparatos de

combustión de gas u otros combustibles.

• Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante o por un servicio técnico autorizado.
• Conecte la clavija a una toma de corriente que cumpla la normativa vigente y sea accesible.
• En cuanto a las medidas técnicas y de seguridad a adoptar para el vertido de humos, es importante seguir escrupulosamente las normas establecidas por las autoridades locales.

ADVERTENCIA: Retire la película protectora antes de instalar la campana.

• Utilice únicamente tornillos y herramientas que sean adecuados para la campana.

ADVERTENCIA: Si no se instalan tornillos o sujetadores de acuerdo con estas instrucciones, se puede producir una descarga eléctrica.

• No observar directamente con instrumentos ópticos (prismáticos, lupas, etc.).
• No cocine en flambeado bajo la campana: podrá producirse un incendio.
• Este aparato puede ser utilizado por niños a partir de los 8 años y por personas con capacidades psico-físico-sensoriales reducidas o con una experiencia y conocimientos insuficientes, siempre que sean

cuidadosamente supervisados e instruidos sobre cómo utilizar el aparato de forma segura y sobre los peligros que conlleva. Asegúrese de que los niños no jueguen con el aparato. La limpieza y el mantenimiento por parte del usuario no deben ser llevados a cabo por niños, a menos que sean supervisados.

• Supervise a los niños, asegurándose de que no jueguen con el aparato.
• El aparato no debe ser utilizado por personas (incluyendo niños) con capacidades psico-físico-sensoriales reducidas o con experiencia y conocimientos insuficientes, a menos que sean cuidadosamente supervisados e instruidos.

Las piezas accesibles pueden calentarse mucho cuando se utilizan aparatos de cocina.

• Limpie y/o reemplace los filtros después del tiempo especificado (peligro de incendio). Véase el apartado Mantenimiento y limpieza.
• Deberá preverse una ventilación adecuada en el espacio cuando la campana extractora de humos se usa junto con aparatos que utilicen gas u otros combustibles (no aplicable a los aparatos que sólo descargan aire en el local).
• El símbolo en el producto o

en su embalaje indica que este producto no debe desecharse como residuo doméstico normal. Tenga en cuenta que el producto a eliminar debe recogerse en un punto de recogida adecuado para el reciclaje de componentes eléctricos y electrónicos. Al asegurar que este producto se desecha correctamente, ayudará a evitar las posibles consecuencias negativas para el medio ambiente y la salud que podrían derivarse de una eliminación inadecuada de este producto. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con el Municipio, el servicio local de eliminación de residuos o la tienda donde adquirió el producto.

2. USO

• La campana extractora está diseñada exclusivamente para uso doméstico, para eliminar los olores de la cocina.
• Nunca utilice la campana para fines distintos de aquellos para los que fue diseñada.
• No deje llamas altas bajo la campana cuando está en funcionamiento.
• Ajuste la intensidad de la llama para dirigirla solo a la parte inferior del recipiente de cocción, asegurándose de que no llegue a los lados. Las freidoras deben ser controladas continuamente durante su uso: el aceite recalentado puede incendiarse.

3. LIMPIEZA Y MANTENIMIENTO

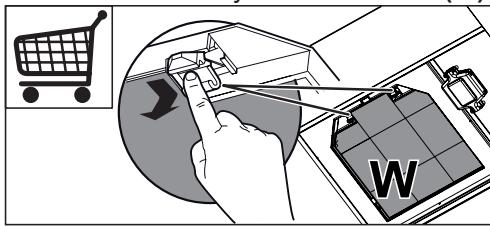

• El filtro de carbón activo no se puede lavar ni regenerar, y se debe cambiar cada 4 horas de funcionamiento aproximadamente, o con mayor frecuencia si se utiliza muy frecuentemente (W).

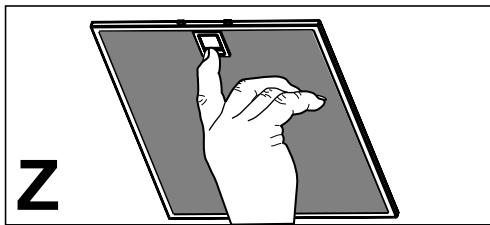

• Los filtros de grasa deben limpiarse cada 2 meses de operación, o con mayor frecuencia si se utiliza muy frecuentemente y se pueden lavar en el lavavajillas (Z).

• Limpie la campana con un paño húmedo y un detergente líquido suave.

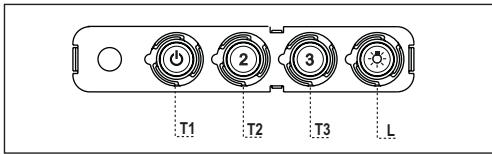

4. MANDOS

Tecla	Led	Funciones
T1 Velocidad	Encendido	Enciende el motor a la prima velocidad.
	-	Apaga el motor
T2 Velocidad	Encendido	Enciende el motor a la segunda velocidad
T3 Velocidad	Fijo	Presionada breve%-mente enciende el motor a la tercera velocidad.
L Luz	-	Encienda y apaga la instalación de iluminación.

Atención: La tecla T1 apaga el motor pasando siempre por la primera velocidad.

5. ILUMINACIÓN

• Para la sustitución ponerse en contacto con la Asistencia Técnica ("Para la compra dirigirse a la asistencia técnica").
