RAY - Köögituuluti FABER - Tasuta kasutusjuhend

Toote tüüp	Köögikubu
Kaubamärk	FABER
Mudel	RAY
Kasutus	Kodumajapidamine
Toiteallikas	220-240 V ~ 50 Hz
Kiiruste arv	3
Valgustus	Jah (L-nupp)
Juhtimistüüp	Nupud
Minimaalne kaugus pliidist	650 mm
Väljalaskeava läbimõõt	120 mm
Rasvafiltrid	Nõudepesumasinas pestavad, puhastus iga 2 kuu järel
Söefilter	Mitte pestav, vahetus iga 4 kuu järel
Elektriklass	I klass (maandus nõutav)
Korpuse materjal	Roostevaba teras (hinnanguline)
Paigaldustüüp	Seinale või kapi alla (sõltuvalt mudelist)
Kaal	Umbes 10 kg (hinnanguline)
Mõõtmed (LxSxK)	Umbes 600x500x150 mm (hinnanguline)

Korduma kippuvad küsimused - RAY FABER

Kui suur on minimaalne kaugus köögikubu ja pliidi vahel?

Minimaalne ohutuskaugus on 650 mm. Kontrollige oma pliidi juhiseid, sest mõned võivad nõuda suuremat kaugust.

Kuidas puhastada rasvafiltreid?

Rasvafiltreid tuleb puhastada iga 2 kuu järel. Need on nõudepesumasinas pestavad. Kasutage pehmet pesuvahendit ja laske enne tagasipanekut kuivada.

Kui sageli tuleb söefiltrit vahetada?

Söefiltrit ei saa pesta ja see tuleb vahetada umbes iga 4 kuu järel või sagedamini, kui kasutate kubu intensiivselt.

Mida teha, kui kubu ei lülitu sisse?

Kontrollige esmalt toiteallikat (pistikupesa, kaitselüliti). Veenduge, et pistik on korralikult ühendatud. Kui probleem püsib, võtke ühendust volitatud tehnikuga.

Kuidas vahetada kubu pirni?

Valgustuse vahetamiseks võtke ühendust volitatud hoolduskeskusega. Kasutage ainult sama tüüpi ja võimsusega pirne.

Kubu teeb ebanormaalset müra, mida teha?

Kontrollige, et filtrid on puhtad ja korralikult paigaldatud. Müra võib tuleneda ka takistusest kanalis. Kui müra jätkub, laske seadet kontrollida professionaalil.

Kas ma saan kubu kasutada ilma välisväljalasketa?

Jah, kubu võib töötada retsirkulatsiooni režiimis, kui paigaldada söefilter. Õhk filtreeritakse ja suunatakse tagasi ruumi.

Mis on mootori võimsus?

Täpset võimsust ei ole juhendis märgitud, kuid see on kohandatud standardseks kodukasutuseks. Vaadake andmesilti kubu sees.

Kuidas reguleerida kiirust?

Kasutage nuppe T1, T2, T3, et valima vastavalt kiirusi 1, 2 ja 3. Nupp T1 lülitab mootori välja, minnes läbi esimese kiiruse.

Millised on riskid, kui ma kubu regulaarselt ei puhasta?

Rasva kogunemine kujutab endast tuleohtu. Filtreid tuleb puhastada või vahetada vastavalt soovitustele, et tagada ohutus ja tõhusus.

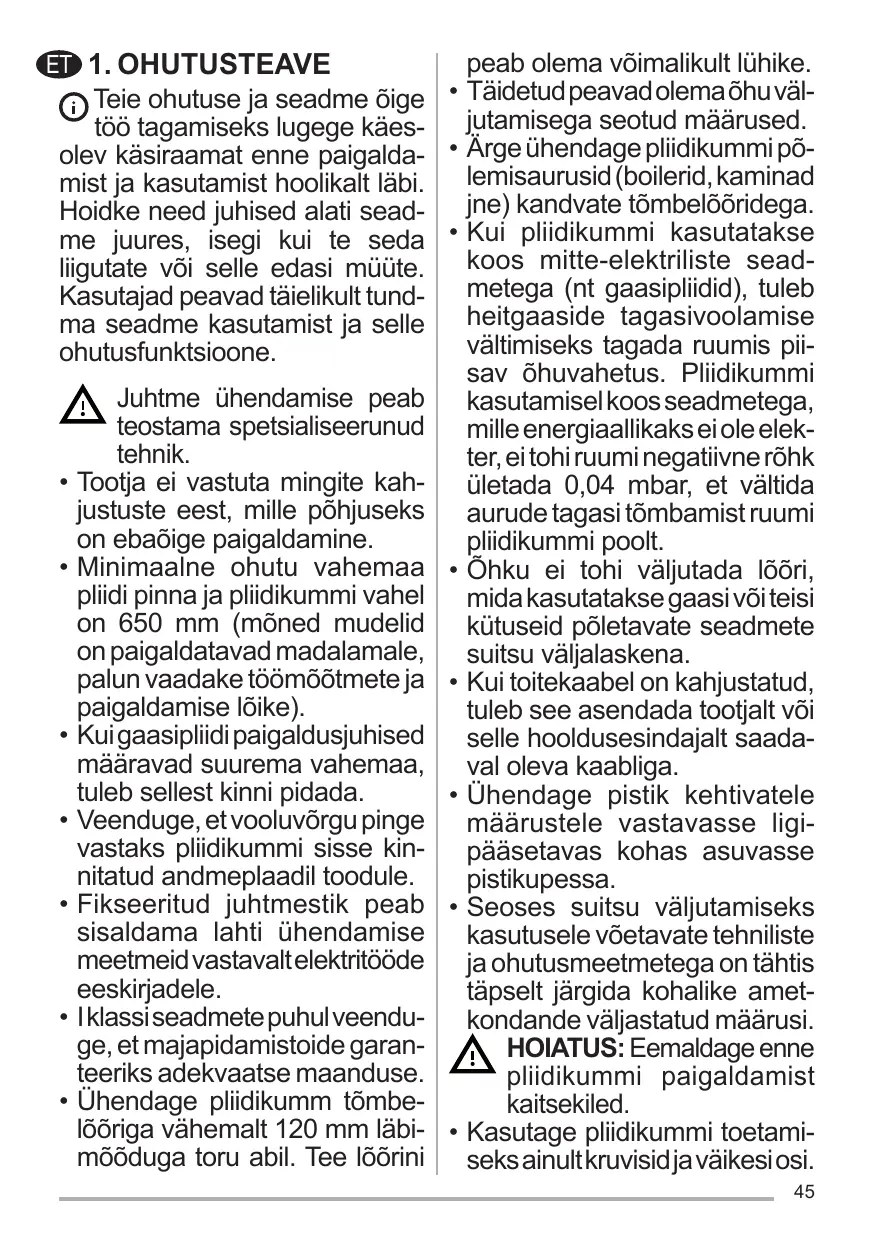

KASUTUSJUHEND RAY FABER

Teie ohutuse ja seadme õige töö tagamiseks lugege käesolev käsiraamat enne paigaldamist ja kasutamist hoolikalt läbi. Hoidke need juhised alati seadme juures, isegi kui te seda liigutate või selle edasi annate. Kasutajad peavad täielikult tundma seadme kasutamist ja selle ohutusfunktsioone.

Juhtme ühendamise peab teostama spetsialiseerunud tehnik.

• Tootja ei vastuta mingite kahjustuste eest, mille põhjuseks on ebaõige paigaldamine.
• Minimaalne ohutu vahemaa pliidi pinna ja pliidikubuga vahel on 650 mm (mõned mudelid on paigaldatavad madalamale, palun vaadake töömõõtmete ja paigaldamise lõike). Kui gaasipliidi paigaldusjuhised määravad suurema vahemaa, tuleb sellest kinni pidada. Veenduge, et vooluvõrgu pinge vastaks pliidikubu sisse kinnitatud andmeplaadil toodule.
• Fikseeritud juhtmestik peab sisaldama lahtiühendamise meetmeid vastavalt elektritööde eeskirjadele. I klassi seadmete puhul veenduge, et majapidamistoide garanteeriks adekvaatse maanduse.
• Ühendage pliidikubu tõmbelõõriga vähemalt 120 mm läbimõõduga toru abil. Tee lõõrini

• Täidetud peavad olema õhu väljutamisega seotud märkused.
• Ärge ühendage pliidikubu põlemisaurusid (boilerid, kaminad jne) kandvate tõmbelõõridega. Kui pliidikubu kasutatakse koos mitte-elektriliste seadmetega (nt gaasipliidid), tuleb heitgaaside tagasivoolamise vältimiseks tagada ruumis piisav õhuvahetus. Pliidikubu kasutamisel koos seadmetega, mille energiaallikaks ei ole elekter, ei tohi ruumi negatiivne rõhk ületada 0,04 mbar, et vältida aurude tagasitõmbamist ruumi pliidikubu poolt.
• Õhku ei tohi väljutada lõõri, mida kasutatakse gaasikütuseid põletavate seadmete suitsu väljalaskena.
• Kui toitekaabel on kahjustatud, tuleb see asendada tootjalt või selle hooldusesindajalt saadaval oleva kaabliga.
• Ühendage pistik kehtivatele määrustele vastavasse ligipääsetavas kohas asuvasse pistikupessa. Seoses suitsu väljutamiseks kasutusele võetavate tehniliste ja ohutusmeetmetega on tähtis täpselt järgida kohalike ametkondade väljastatud määrusi.

HOIATUS: Eemaldage enne pliidikubu paigaldamist kaitsekiled.

• Kasutage pliidikubu toetamiseks ainult kruvisid ja väikseid osi.

HOIATUS: Kruvide või kinnitusseadme mitte vastavalt nendele juhistele paigaldamine võib põhjustada elektriohtusid.

• Ärge vaadake optiliste seadmete (binoklid, suurendusklaasid...) abil otse valgusesse.
• Ärge flambeerige pliidikummide all – tuleoht. 8-aastased ja vanemad lapsed ning isikud, kellel on piiratud füüsilised, sensoorsed või vaimsed võimed või kellel puuduvad kogemused ja teadmised seadme kasutamise kohta, võivad seda seadet kasutada, kui neid jälgitakse või juhendatakse seadme ohutul kasutamisel ning nad mõistavad sellega seotud ohtusid. Lapsed ei tohi seadmega mängida. Puhastamist ja kasutajapoolset hooldust ei tohi teostada järelevalveta lapsed. Jälgige lapsi ja veenduge, et nad ei mängiks seadmega. Seade ei ole ette nähtud kasutamiseks isikute poolt (sh lapsed), kellel on vähenenud füüsilised või sensoorsed võimed või kellel puuduvad kogemused ja teadmised masina kasutamiseks, v.a. juhul, kui nende üle teostatakse järelevalvet või neid juhendatakse. Ligipääsetavad osad võivad koos toiduvalmistusseadmetega kasutamisel kuumaks minna.
• Määratud perioodi möödumisel puhastage või vahetage filtrid (tuleoht). Vt lõiku Hooldus ja puhastamine.
• Pliidikummi kasutamisel samaaegselt gaasi või teisi kütuseid põletavate seadmetega peab olema tagatud ruumi piisav ventilatsioon (ei rakendu seadmetele, mis väljutavad õhku ainult tagasi ruumi). Sümbol toote või selle pakendi peal tähendab seda, et antud toodet ei saa käsitleda olmeprügina. Selle asemel tuleb see anda üle elektrilise ja elektroonilise varustuse jäätmete ümbertöötlemisega tegelevale asutusele. Toote õige kõrvaldamise tagamisega aitate te ära hoida võimalikke negatiivseid tagajärgi keskkonnale ja inimeste tervisele, mis võib vastasel juhul tekkida selle toote vale käsitlemise käigus. Täpsemat teavet selle toote ümbertöötlemise kohta saate te oma linnakantseleist, olmejäätmete kõrvaldamise teenistusest või poest, kust te selle toote ostsite.

2. KASUTAMINE

• Pliidikumm on loodud eksklusiivselt koduseks kasutamiseks köögilõhnade eemaldamiseks.
• Ärge kasutage seda kunagi eesmärkidel, mille jaoks see mõeldud pole.
• Ärge jätke töötava pliidikummi alla kunagi kõrgeid avatud leeke. Reguleerige leekide tugevust nii, et need oleks suunatud ainult panni põhja ega

ei haaraks selle külgesid.

• Rasvas kuumutamisel tuleb seda pidevalt jälgida: ülekuumutatud õli võib põlema süttida.

3. PUHASTAMINE JA HOOLDUS

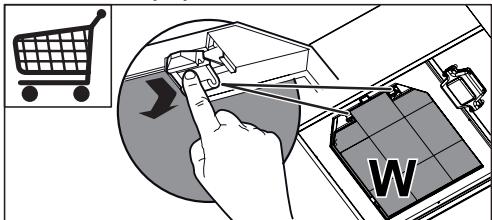

Aktiivsöefilter ei ole pestav ega regenereeritav ning tuleb vahetada ligikaudu iga 4 kasutuskuu järel või eriti suurel kasutuskoormusel sagedamini (W).

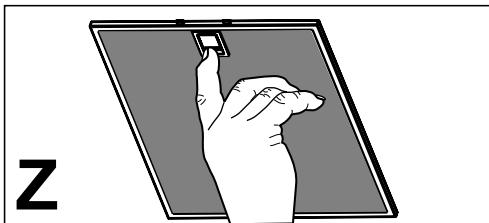

Rasvafiltrid tuleb puhastada iga 2 kasutuskuu järel, eriti suurel kasutuskoormusel sagedamini, ning pestavad nõudepesumasinas (Z).

• Puhastage pliidikumm niiske lapiga ja neutraalse vedela puhastusvahendiga.

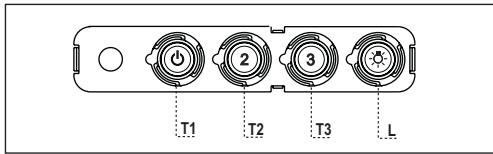

4. NUPUD

Nupp	Valgusdood	Funktsoonid
T1 Kiirus	Sees	Lülitab mootori sisse esimesel kiiruset.
	-	Lülitab mootori välja.
T2 Kiirus	Sees	Lülitab mootori sisse teisel kiiruset.
T3 Kiirus	Fikseeritud	Lühikesel vajutu-sel lülitab mootori sisse kolmandal kiiruset.
L Valgustus		Valgustussü-teemi sisse- ja väljalūltamine.

Hoiatus: Nupp T1 lülitab mootori pärast esmalt esimesele kiirusele lülitamist välja.

5. VALGUSTUS

Vahetamiseks võtke ühendust tehnilise toega ("Ostmiseks võtke ühendust tehnilise toega").
