Producttype	Afzuigkap
Merk	FABER
Model	RAY
Gebruik	Huishoudelijk
Elektrische voeding	220-240 V ~ 50 Hz
Aantal snelheden	3
Verlichting	Ja (schakelaar L)
Type bediening	Druktoetsen
Minimale afstand tot kookplaat	650 mm
Diameter afvoerkanaal	120 mm
Vetfilters	Vaatwasbestendig, reiniging om de 2 maanden
Koolstoffilter	Niet wasbaar, vervanging om de 4 maanden
Elektrische klasse	Klasse I (aarding vereist)
Materiaal behuizing	Roestvast staal (schatting)
Type installatie	Muur- of onderkast (afhankelijk van model)
Gewicht	Ongeveer 10 kg (schatting)
Afmetingen (LxBxH)	Ongeveer 600x500x150 mm (schatting)

Veelgestelde vragen - RAY FABER

Wat is de minimale afstand tussen de afzuigkap en de kookplaat?

De minimale veiligheidsafstand is 650 mm. Raadpleeg de instructies van uw kookplaat, aangezien sommige een grotere afstand vereisen.

Hoe maak ik de vetfilters schoon?

De vetfilters moeten elke 2 maanden worden gereinigd. Ze zijn vaatwasbestendig. Gebruik een mild reinigingsmiddel en laat ze drogen voordat u ze terugplaatst.

Hoe vaak moet het koolstoffilter worden vervangen?

Het koolstoffilter kan niet worden gewassen en moet ongeveer elke 4 maanden worden vervangen, of vaker als u de afzuigkap intensief gebruikt.

Wat te doen als de afzuigkap niet inschakelt?

Controleer eerst de stroomvoorziening (stopcontact, stroomonderbreker). Zorg ervoor dat de stekker goed is aangesloten. Als het probleem aanhoudt, neem dan contact op met een erkende technicus.

Hoe vervang ik de lamp van de afzuigkap?

Neem contact op met de erkende klantendienst om de verlichting te vervangen. Gebruik alleen lampen van hetzelfde type en vermogen.

De afzuigkap maakt een abnormaal geluid, wat te doen?

Controleer of de filters schoon en correct geïnstalleerd zijn. Een geluid kan ook worden veroorzaakt door een verstopping in het kanaal. Als het geluid aanhoudt, laat het apparaat dan controleren door een professional.

Kan ik de afzuigkap gebruiken zonder externe afvoer?

Ja, de afzuigkap kan in recirculatiemodus werken door een koolstoffilter te installeren. De lucht wordt gefilterd en terug de kamer in gestuurd.

Wat is het vermogen van de motor?

Het exacte vermogen staat niet in de handleiding, maar het is geschikt voor normaal huishoudelijk gebruik. Raadpleeg het typeplaatje aan de binnenkant van de afzuigkap.

Hoe stel ik de snelheid in?

Gebruik de toetsen T1, T2, T3 om respectievelijk snelheid 1, 2 en 3 te selecteren. Toets T1 schakelt de motor uit door terug te gaan naar de eerste snelheid.

Wat zijn de risico's als ik de afzuigkap niet regelmatig schoonmaak?

Vetophoping vormt een brandgevaar. Filters moeten worden gereinigd of vervangen volgens de aanbevelingen om de veiligheid en efficiëntie te waarborgen.

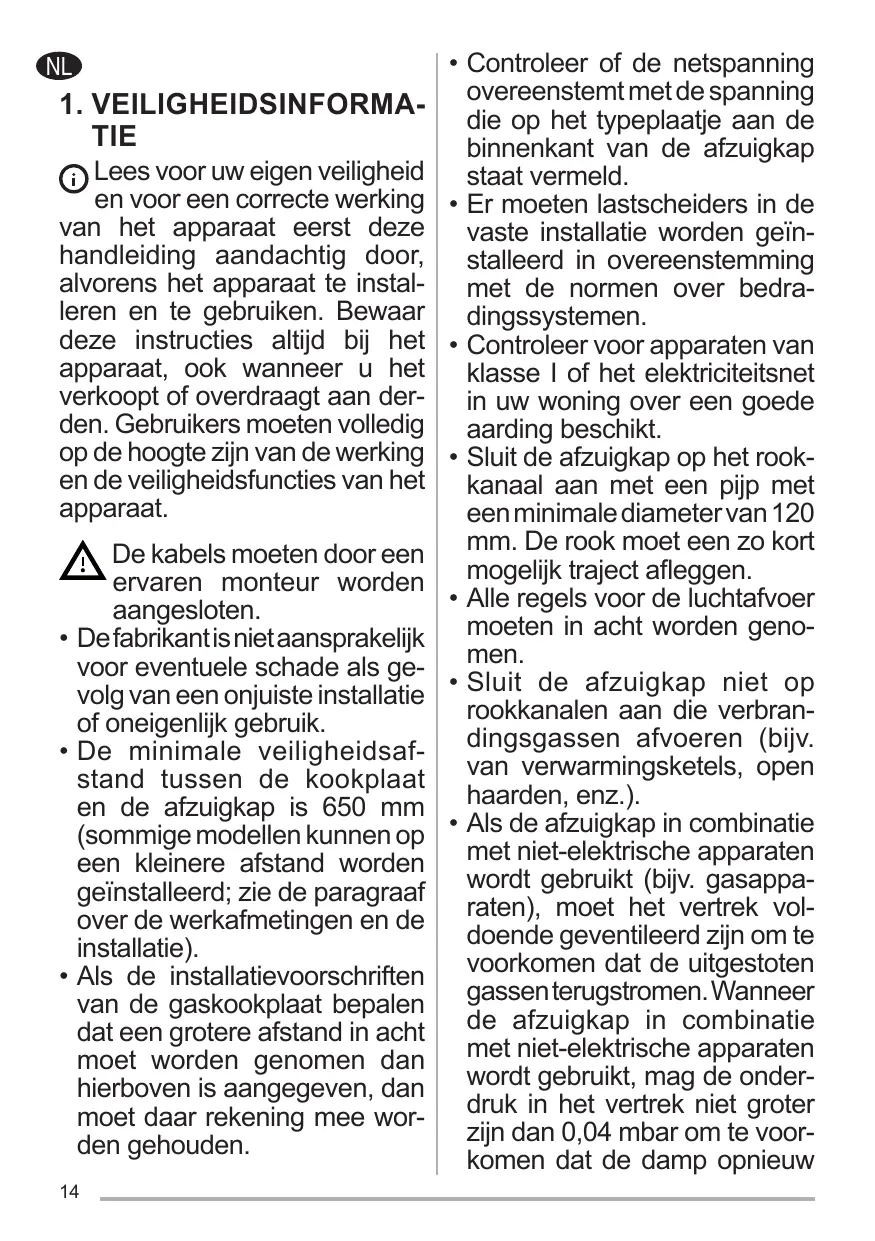

GEBRUIKSAANWIJZING RAY FABER

Lees voor uw eigenveiligheid en voor een correcte werkung van het apparaat eerst deze handleiding aandachtig door, alvorens het apparaat te installeren en te gebruiken. Bewaar deze instructies altijd bij het apparaat, ook wonneer u het verkoopt of overdraagt aan derden. Gebruikers要去 volledig op de hoogte zichn van de werkung en de veiligheidsfuncties van het apparaat.

De kabels moeten door een ervaren monteur worden aangesloten.

• Defabrikantis nietaansprakelijk voor eventuele schade als gevolg van een onjuiste installmentie of oneigenlijk gebruik.
• De minimale veiligheidsafstand tussen de kookplaat en de afzuigkap is 650 mm (sommige modellen können op een Kleinere afstand worden geinstalleer; zie de paragraf over de werkafmetingen en de installmente).

• Als de installmentievoorschriften van de gaskookplaat bepalen dat een grotere afstand in acht moet worden genomen dan hierboven is aangegeven, dan moet waar rekening mee worden gezogen.

• Controller of de netspanning overeenstem met de spanning die op het typeplaatje aan de binnenkant van de afzuigkap staat vermeld.

• Er moeten lastscheiders in de vaste installmentie worden geinstalleerd in overeenstemming met de normen over bedrangssystemen.
• Controller voor apparaten van klasse I of het elektriciteitsnet in uw woning over een goede aarding beschikt.
• Sluit de afzuigkap op het rookkanaal aan met een pijp met een minimale diameter van 120 mm. De rook要去en zo kort möglichktrajectafleggen.
• Alle regels voor de luchtafvoer要去en in acht worden genomen.
• Sluit de afzuigkap Niet op rookkanalen aan die verbrandingsgassen afvoeren (bijv. van verwarmingsketels, open haarden, enz.).
• Als de afzuigkap in combinatie met Niet-elektrische apparaten worden gebruikt (bijv. gasapparaten),要去 het vertrek voldoende geventileerd+zijn om te voorkomen dat de uitgestoten gassenterugstromen. Wanneer de afzuigkap in combinatie met Niet-elektrische apparaten worden gebruikt, mag de onderdruk in het vertrek Niet groter+zijn dan 0,04 mbar om te voorkomen dat de damp opnieuw

door de afzuigkap in het vertrek gezogen worden.

• De lucht mag nicht worden afgevoerd door een kanaal dat worden gebruikt voor de rookgasafvoer door apparaten op gas of andere brandstoffen.
• Een beschadigde voedings-kabel要去 door de fabrikant of door een monteur van de technische servicedienst worden verrangen.
• Sluit de stekker op een toegankelijk stopcontact aan dat voldoet aan de geldende normen.
• Met betrekking tot de technische en veiligheidsmaatregelen voor de rookgasafvoer is het belangrijk dat deregels die door de lokale autoriteiten zijn bepaald nauwgezet worden opgevolgd.

WAARSCHUWING: verwijder de beschemfolie alvorens de afzuigkap te instalieren.

• Gebruik alleen schroeven enkleine onderdelen die geschikt zich voor de afzuigkap.

WAARSCHUWING: indien de schroeven of bevestigingsystemen nicht volgens deze aanwijzingen worden geinstalleerd, bestaat het gevaar voor elektrische schokken.

• Niet direct met optische instrumenten (verrekijker, vergrootglas...) waarnemen.
• Er mag nicht onder de afzuigkap geflambeerd worden: brandge

haar.

• Het apparaat mag worden gezruikt door kinderen ouder dan 8aar en door personen met een lichamelijke, zintuiglijke of geestelijkke beperking of met onvoldoende ervaring en kennis, mits ze onder toezicht staan en goed geinstrueerd zich over een veilig gezruik van het apparaat en de bevaren die ermee samenhangen. Zorg ervoor dat kinderen Niet met het apparaat spelen. Reiniging en onderhoud door de gezruiker mogen Niet door kinderen worden uitgevoerd, tenzij ze onder toezicht staan.

• Kinderen要去en worden gecontroleerd om er zeker van teijken dat ze Nietmethet apparaat spelen.

• Het apparaat mag nicht gebrukt worden door Personen (waaronder kinderen) met geestelijkke, lichamelijke of zintuiglijke beperkingen, of door Personen zonder ervaring en kennis, tenzij ze onder toezurecht staan of worden geinstrueerd over het gebruik van het apparaat.

Tijdens het gebruik van de kooktoestellen können de toegankelijkdelen erg heet worden.

• Reinig en/of verrang de filters na de aangegeven tijdsperiode (brandgevaar). Ziede paragraaf Onderhoud en reiniging.

• De ruimte要去 voldoende geventileerd zijn als de afzuigkap tegelijk met apparaten op gas of andere brandstoffen worden gezruikt (niet van toepassing op apparaten die alleen lucht in de ruimte blazen).

• Het symbolism op het product of op de verpakking wijst erop dat dit product Niet als huishoudafval mag worden behandeld. Het moetECHTERnarr een speCiaal verzamelcentrum worden gebracht waar elektrische en elektronische apparatuurwordt gerecycled. Als uervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u mogelijk voor mens en milieuu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. Neem voor meer details over het recylen van dit product contact op met uw gemeente, deplaatsijke vuilopaaldienst of de winkel waar u het product hebt gekocht.

2. GEBRUK

• De afzuigkap is uitsluitend bedoeld voor huishoudelijk gebruik om kookgeuren te verwijderen.
• Gebruik de afzuigkap nooit voor andere doeleinden dan waarvoort hij bedoeld is.
• Laat nooit hoog brandende branders onbedekt onder een werkende afzuigkap.
  Regel de vlammen altijd zo dat ze nicht langs de pannen omhoogkomen.
• Controller frituurpannenijdens het gebruik: de oververhitte olie zou vlam konnen vatten.

3. REINIGING EN ONDERHOUD

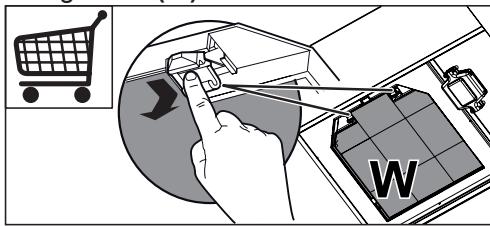

• Het actieve koolstofffilter is nicht afwasbaar of regenereerbaar en要去en onceveer om de 4 maanden worden verrangen, of vaker bij zeer intensief gebruik (W).

• De vetfilters要去en om de 2 maanden worden schoongemaaakt, of vaker bij zeer intensief gebruik. Ze können in de afwasmachine worden gewassen (Z).

Maak de afzigkap schoon met een vochtige doek en een mild vloeibaar schoonmaakmiddel.

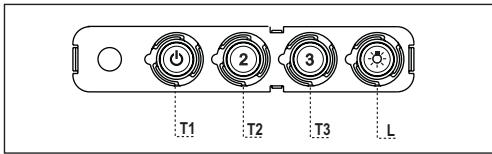

4. BEDIENINGEN

Toets	Led	Functies
T1 Snelheid	Aan	Schakelt de motor op de eerste snelheid in.
	-	Zet de motor UIT.
T2 Snelheid	Aan	Schakelt de motor op de tweede snelheid in.
T3 Snelheid	Vast	Schakelt de motor bij een korte druk op de toets op deerde snelheid in.
L Verlichting	-	Schakelt de verlichtings-installatie in en UIT.

Let op: de toets T1 schakelt de motor altijd via de eerste snelheid UIT.

5. VERLIGHTING

• Neem voor de verranging contact op met de klantenservice ('Wend u voor de aankoop tot de klantenservice').
