RAY - Keittiön liesituuletin FABER - Ilmainen käyttöohje ja opas

Tuotetyyppi	Keittiön liesituuletin
Merkki	FABER
Malli	RAY
Käyttötarkoitus	Kotitalous
Sähkönsyöttö	220-240 V ~ 50 Hz
Nopeuksien lukumäärä	3
Valaistus	Kyllä (L-kytkin)
Ohjaustyyppi	Painonapit
Pienin etäisyys keittotasoon	650 mm
Poistoputken halkaisija	120 mm
Rasvasuodattimet	Konepestäviä, puhdistus 2 kuukauden välein
Hiilisuodatin	Ei pestävä, vaihto 4 kuukauden välein
Sähköluokka	Luokka I (maadoitus vaaditaan)
Kotelon materiaali	Ruostumaton teräs (arvio)
Asennustyyppi	Seinälle tai kaapin alle (mallista riippuen)
Paino	Noin 10 kg (arvio)
Mitat (LxSxK)	Noin 600x500x150 mm (arvio)

Usein kysytyt kysymykset - RAY FABER

Mikä on liesituulettimen ja keittotason välinen vähimmäisetäisyys?

Turvaetäisyys on vähintään 650 mm. Tarkista keittotason ohjeet, sillä jotkin voivat vaatia suurempaa etäisyyttä.

Kuinka puhdistan rasvasuodattimet?

Rasvasuodattimet on puhdistettava 2 kuukauden välein. Ne ovat konepestäviä. Käytä mietoa pesuainetta ja anna kuivua ennen paikalleen asettamista.

Kuinka usein hiilisuodatin on vaihdettava?

Hiilisuodatinta ei voi pestä, ja se on vaihdettava noin 4 kuukauden välein, tai useammin jos käytät liesituuletinta paljon.

Mitä tehdä, jos liesituuletin ei syty?

Tarkista ensin sähkönsyöttö (pistorasia, sulake). Varmista, että pistoke on kunnolla kiinni. Jos ongelma jatkuu, ota yhteyttä valtuutettuun teknikkoon.

Kuinka vaihdan liesituulettimen lampun?

Vaihda valaisin ottamalla yhteyttä valtuutettuun huoltopalveluun. Käytä vain samantyyppisiä ja samantehoisia lamppuja.

Liesituuletin pitää epänormaalia ääntä, mitä tehdä?

Tarkista, että suodattimet ovat puhtaat ja oikein asennettu. Ääni voi johtua myös poistoputken tukoksesta. Jos ääni jatkuu, anna ammattilaisen tarkastaa laite.

Voinko käyttää liesituuletinta ilman ulkoilman poistoa?

Kyllä, liesituuletin voi toimia kiertoilmatilassa asentamalla hiilisuodattimen. Ilma suodatetaan ja palautetaan huoneeseen.

Mikä on moottorin teho?

Tarkkaa tehoa ei ole ilmoitettu ohjeissa, mutta se on sopiva tavalliseen kotikäyttöön. Katso liesituulettimen sisällä olevaa tyyppikilpeä.

Kuinka säädän nopeutta?

Käytä painikkeita T1, T2, T3 valitaksesi nopeudet 1, 2 ja 3. T1-painike katkaisee moottorin palaamalla ensimmäisen nopeuden kautta.

Mitä riskejä on, jos en puhdista liesituuletinta säännöllisesti?

Rasvan kertyminen aiheuttaa tulipaloriskin. Suodattimet on puhdistettava tai vaihdettava suositusten mukaisesti turvallisuuden ja tehokkuuden takaamiseksi.

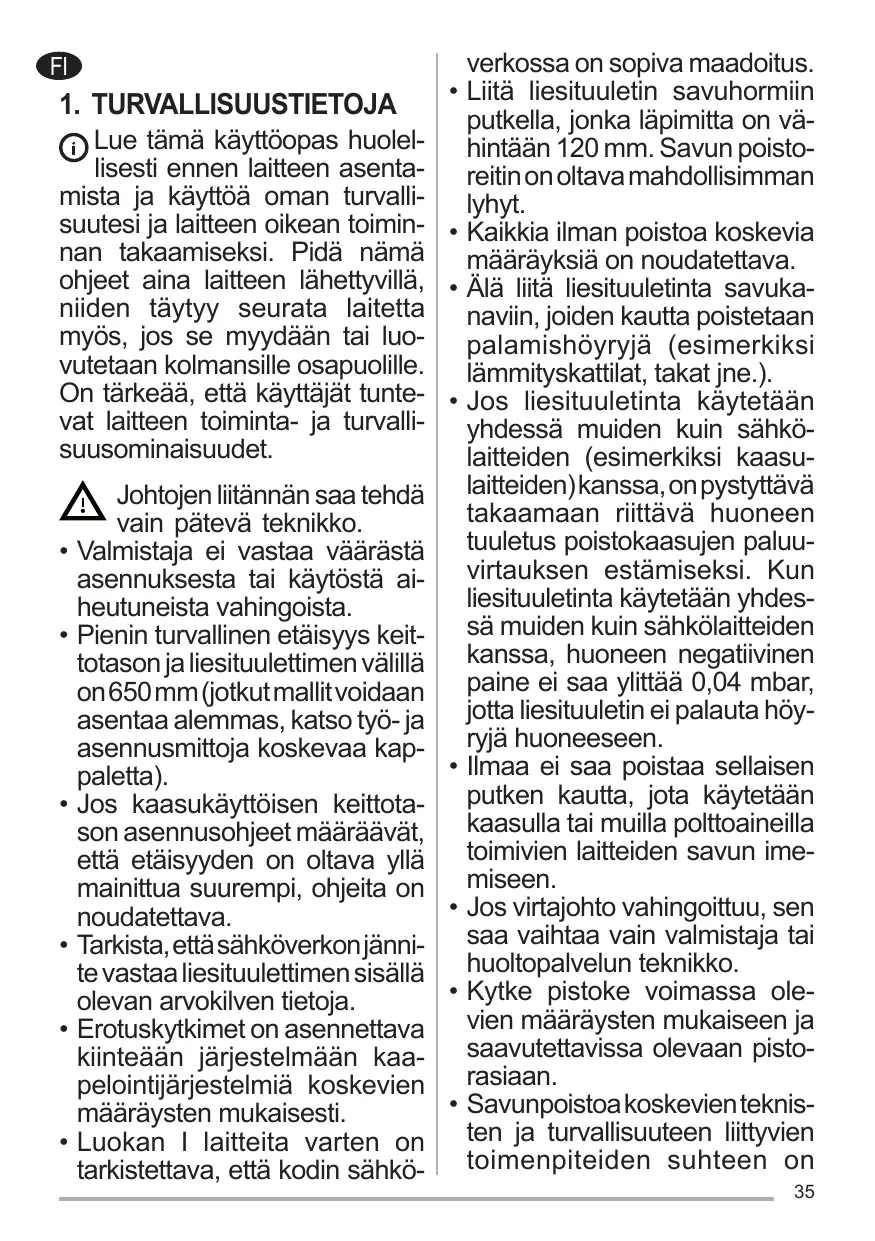

KÄYTTÖOHJE RAY FABER

Lue tämä kaytöopas huolellisesti ennen laitteen asentamista ja kaytöa oman turvallisuutesi ja laitteen oikean toiminnan takaamiseksi. Pida nama ohjeet aina laitteen lahettyvilla, niiden tayty seurata laitetta myos, jos se myydaan tai luovutetaan kolmansille osapuolille. On tärkeää, etta kayttajt suntevat laitteen toiminta- ja turvallusuominaisuudet.

Johtoen liitännän saa tehdä
vain pätevä teknikko.

• Valmistaja ei vastaa värästä asennuksesta tai käytösta aieutuneista vahingoista.
• Pienin turvallinen etäisyss keittotason ja liesituulettimen vällä on 650 mm (jotkutmallitvoidaan asentaa alemmas, katso työ- ja asennusmittoja koskevaa kappaletta).
• Jos kaasukäytöisen keittotason asennusohjeet märävät, etta etäisyyden on oltava yllä mainittua suurempi, ohjeita on noudatettava.
• Tarkista,että sahköverkon jannite vastaa liesituulettimen sisallä olevan arvokilven tietoja.
• Erotuskytkimet on asennettava kiinteaa njarestelmaan kaapeloiintijarjestelmia koskevien maaraysten mukaisesti.
• Luokan I laitteita varten on tarkistettava, etta kodin sahkö

verkossa on sopiva maadoitus.

• Liitä liesituuletin savuhormiin putkella,jonka lapimitta on vähintään 120 mm.Savun poistoreitin on oltava mahdollisimman lyhyt.
• Kaikkia ilman poistoa koskevia märäryksiä on noudatettava.
• Alä liitta liesituuletinta savukanaviin, joiden kautta poistetaan palamishöyryjä (esimerkiksi lammityskattilat, takat jne.).
• Jos liesituuletinta käytetään yhdessä muiden kuin sähkölaitteiden (esimerkiki kaasulaitteiden)kanssa, onpystytvä takaamaan riittävä huoneen tuuletus poistokaasujen paluuvirtauksen estämiseksi. Kun liesituuletinta käytetään yhdessä muiden kuin sähkölaitteiden kanssa, huoneen negatiivinen paine ei saa ylittä 0,04 mbar, jotta liesituuletin ei palauta hóyjä huoneeseen.
• Ilmaa ei saa poistaa sellaisen putken kautta, jota käytetään kaasulla tai muilla polttoaineilla toimivien laitteiden savun imemiseen.
• Jos virtajohto vahingoittuu, sensaa vaihtaa vain valmistaja tai huoltopalvelun teknikko.
• Kytke pistoke voimassa olevien maäräysten mukaiseen ja saavutettavissa olevaan pistorasian.
• Savunpoistoakoskevien teknisten ja turvallisuuteen liittyvien toimenpiteiden suhteen on

noudatettava tarkkaan paikallisten viranomaisten antamia märäryksiä.

VAROITUS: Poista suojakalvot ennen liesituuletti-men asentamista.
Käytä vain liesituulettimelle sopivia ruuveja ja kiinnitysosia.
VAROITUS: Jos ruuveja ja kiinnitysosia ei asenneta näiden ohjeiden mukaisesti, voi aiheutua sahköiskuvaara.
- Älä katso suoraan optisilla valineillä (kiikari, suurrennuslasi....).
- Alä liekitä liesituulettimen alla: se voi aiheuttaa tulipalon.
Yli 8-vuotiaat lapset ja psyykisesti, fysisesti tai sensorisesti rajoitteiset henkilott tai kokematomat ja taitamattomat henkilott saavat kayttä tata laitetta vain, jos heita valvotaan ja heille on annettu tiedot laitteen turvallisesta kaytostä ja sihen liittyvista vaaroista. Varmista, etteivat lapset paase leikkimän laitteella. Lapset eivatsaa tehdakayttajan puhdistus- ja huoltotoimenpiteita ilman valvontaa.
- Valvo lapsia ja varmista, etteivat he paase leikkimään laitteella.
Tata laitetta eivat saa kayttaa henkilot(lapsetmukaanlukien), joidenmielen, ruumiin tai aistient terveys on heikentynyt tai joilla ei ole riittavaa kokemusta ja tietoa, elleiheitavalvota tai ole valmennettu.

! Kosketettavissa olevat osat voivat tulla hyvin kuumiki keittolaitteiden kayton aikana.

• Puhdista ja/tai vaihda suodattimet märätyn ajan kuluttua (tulipalovaara). Katso kappaletta Huolto ja puhistus.
• Tilassa täytyy olla asianmukainen tuuletus kun liesituuletinta käytetän samanaikaisesti kaasulla tai muilla poltoaineilla toimivien laitteiden kanssa (ei koske laitteita, jotka poistavat tilaan vain ilmaa).
• Merkki tuotteessa tai sen pakkauksessa osoittaa, etta tuotettaeisaahhavittaa tavallisen kotitalousjatteen mukana. Tuotetytaytoimittaa asianmukaiseen sahköisten ja elektronisten osien keräyskesukseen. Varmistamalla, etta tuotehavitetao iokealla tavalla, on mahdolista auttaa valttamaan ymparistoja ja henkilöiden terveyttu hkaavia haittavaikutuksaia, joita voi syntya vaaränlaisesta havittamisesta. Lisatietoja tuotteen kierrattamisestaaatpaikallsilta viranomaisilta, paikallisesta jatehuollosta tai liikkeestaa, josta tuote on ostetu.

2. KÄYTTÖ

• Liesituuletin on suunniteltu ainoastaan kotitalouskayttoon, keittioh hajuien poistamiseen.
• Älä koskaan käytä liesituuletinta muuhun tarkoitukseen kuin sihen, mitä varten se

on suunniteltu.

• Alä koskaan pidä korkeita liekkeja toiminnassa olevan liesituulettimen alla.
• Sääda liekkien koko sillä tavoin, etta ne kohdistuvat vain kypsennysastian pohjaan. Varmista, etteivät liekit tule astian reunojen alta.
• Rasvakeittimä on valvottava jatkuvasti kaytön aikana: ylikuumentunut öljy voi syttyä palamaan.

3. PUHDISTUS JA HUOLTO

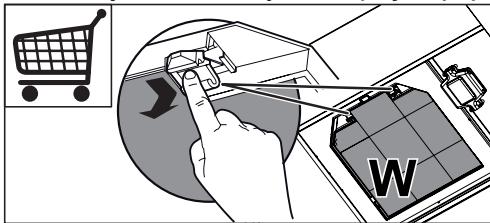

-Aktiivihilisuodattimia ei voi pestä eikä regeneroida, ne tayty vaihtaa noin 4 kuukauden kayton jälkeen tai useammin,Jos laitetta kaytetaan paljon (W).

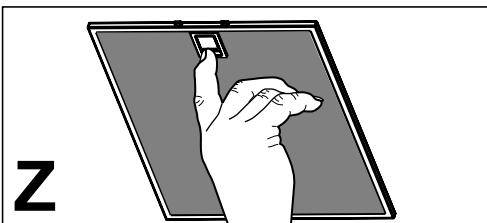

-Rasvasuodattimet taytyy puhdistaa aina 2 kuukauden kayton jälkeen tai useammin,Jos laitetta kaytetaan paljon. Ne voidaan pesta astianpesukoneessa (Z).

• Puhdista liesituuletin Kostenalla liinalla ja neutraalilla pesunesteellä.

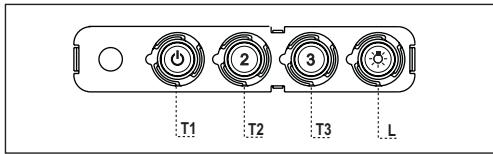

4. KYTKIMET

Painike	Merkkivalo	Toiminnot
T1 Nopeus	Palaa	Käynnistää moot- torin ensimmäisel- lä nopeudella.
	-	Sammuttaa moot- torin.
T2 Nopeus	Palaa	Käynnistää moot- torin toisella no- peudella.
T3 Nopeus	Kiinteä	Lyhyt painallus käynnistää moot- torin kolmannella nopeudella
L Valot	-	Sytyttä ja sam- muttaa valaistuk- sen.

Huomio: Painike T1 sommuttaa moottorin kulkien aina ensimmäisen nopeuden kautta.

5. VALAISTUS

Vaihtoa varten ota yhteys huoltopalveluun ("Hankintaa varten ota yhteys huoltopalveluun").
