Tipo di prodotto	Cappa da cucina
Marca	FABER
Modello	RAY
Uso	Domestico
Alimentazione elettrica	220-240 V ~ 50 Hz
Numero di velocità	3
Illuminazione	Sì (comando L)
Tipo di comandi	Pulsanti a pressione
Distanza minima dal piano di cottura	650 mm
Diametro del condotto di evacuazione	120 mm
Filtri antigrasso	Lavabili in lavastoviglie, pulizia ogni 2 mesi
Filtro al carbone	Non lavabile, sostituzione ogni 4 mesi
Classe elettrica	Classe I (messa a terra richiesta)
Materiale della scocca	Acciaio inox (stima)
Tipo di installazione	A parete o sotto mobile (a seconda del modello)
Peso	Circa 10 kg (stima)
Dimensioni (LxPxH)	Circa 600x500x150 mm (stima)

Domande frequenti - RAY FABER

Qual è la distanza minima tra la cappa e il piano cottura?

La distanza di sicurezza minima è di 650 mm. Verificate le istruzioni del vostro piano cottura poiché alcune potrebbero richiedere una distanza maggiore.

Come pulire i filtri antigrasso?

I filtri antigrasso devono essere puliti ogni 2 mesi. Sono lavabili in lavastoviglie. Usare un detergente delicato e lasciare asciugare prima di rimetterli in posizione.

Con quale frequenza bisogna sostituire il filtro al carbone?

Il filtro al carbone non può essere lavato e deve essere sostituito circa ogni 4 mesi, o più spesso se si utilizza la cappa intensamente.

Cosa fare se la cappa non si accende?

Controllare prima l'alimentazione elettrica (presa, interruttore). Assicurarsi che la spina sia collegata correttamente. Se il problema persiste, contattare un tecnico autorizzato.

Come cambiare la lampadina della cappa?

Per sostituire l'illuminazione, contattare il servizio post-vendita autorizzato. Utilizzare solo lampadine dello stesso tipo e potenza.

La cappa emette un rumore anomalo, cosa fare?

Verificare che i filtri siano puliti e correttamente installati. Un rumore potrebbe anche provenire da un'ostruzione nel condotto. Se il rumore persiste, far controllare l'apparecchio da un professionista.

Posso utilizzare la cappa senza evacuazione esterna?

Sì, la cappa può funzionare in modalità ricircolo installando un filtro al carbone. L'aria viene filtrata e reimmessa nell'ambiente.

Qual è la potenza del motore?

La potenza esatta non è indicata nel libretto, ma è adatta a un uso domestico standard. Consultare la targhetta all'interno della cappa.

Come regolare la velocità?

Utilizzare i tasti T1, T2, T3 per selezionare rispettivamente le velocità 1, 2 e 3. Il tasto T1 spegne il motore ripassando per la prima velocità.

Quali sono i rischi se non pulisco regolarmente la cappa?

L'accumulo di grasso presenta un rischio di incendio. I filtri devono essere puliti o sostituiti secondo le raccomandazioni per garantire sicurezza ed efficienza.

MANUALE UTENTE RAY FABER

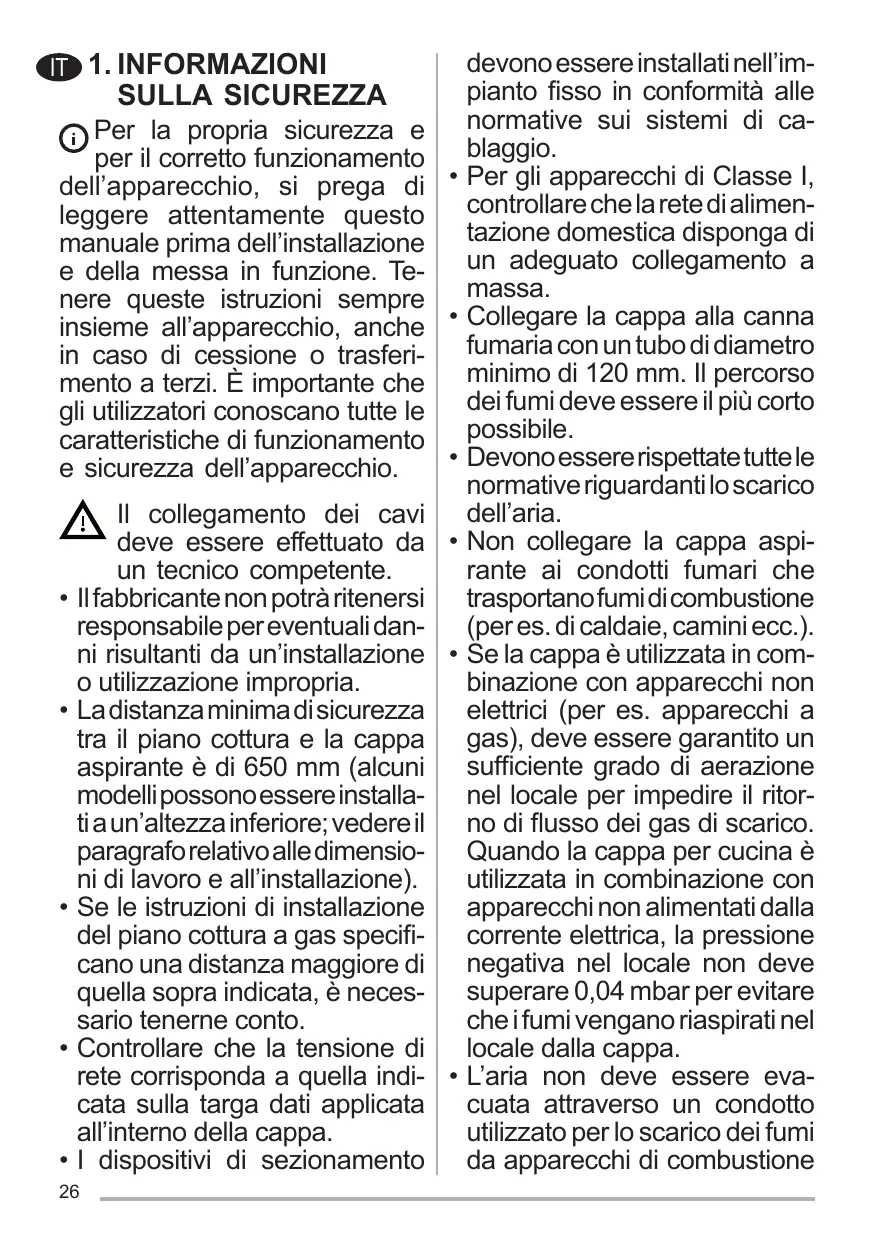

IT 1.INFORMAZIONISULLA SICUREZZA

i Per la propria sicurezza e per il corretto funzionamento dell'apparecchio, si prega di leggere attendamente quello manuale prima dell'infallazione e della messa in funzione. Tenere questeistruzioni sempre insieme all'apparecchio,anche in caso di cessiono o trasferimento a terzi. è importante che gli utilizzatori conoscano tutte le caratteristiche di funzionamento e sicurezza dell'apparecchio.

Il collegamento dei cavi deve essere effettuato da un technician competente.
- Il fabbricante non potrà ritenersi responsable per eventuali danni risultanti da un's installatione o utilizzazione impropria.
- La distanza minima di sicurezza tra il piano cottura e la cappa aspirante è di 650 mm (alcuni modelli possono essere installata un'altezza inferiore; vedere il paragrafo relativivo alle dimensioni di lavoro e all'installazione).
- Se le istruzioni di installatione del piano cottura a gas specificano una distanza maggiore di quella sopraindicata, è necessario tenerneconto.
- Controllare che la tensione di rete corrisponda a那一 della significata sulla targa dati applicata all'interno della cappa.
- I dispositivi di sezonamento

devono essere installati nell'impianto fisso in conformità alle normative sui sistemi di cablaggio.

• Per gli appearecchi di Classe I, controllare che la rete di alimentazione domestica disponga di un adeguato collegamento a massa.
• Collegare la cappa alla canna fumaria con un tubo di diametro minimo di 120 mm. Il percorso dei fumi deve essere il più corto possibile.
  Devono essere rispetto delle normative riguardanti lo scarico dell'aria.
  Non collegare la cappa aspi- rante ai condotti fumari che trasportano fumidicombustione (peres. di caldaie, camini ecc.).
• Se la cappa è utilizzata in combinazione con appearecchi non elettrici (per es. appearecchi a gas), deve essere garantito un sufficiente grado di aerazione nel locale per impedire il ritorno di flusso dei gas di scarico. Quando la cappa per cucina è utilizzata in combinazione con appearecchi non alimentati alla corrente elettrica, la pressione negativa nel locale non deve superare 0,04 mbar per evitare che i fumi vengano riaspirati nel locale alla cappa.
  L'aria non deve essere evacuataattraverso un condottoutilizzato per lo scarico dei fumi da appearecchi di combustione

alimentati a gas o altri combustibili.

• Il cavodi alimentazione, sedaneggiato, deve essere sostituito dal fabbricante o da un technician del servizio assistenza.
• Collegare la spina ad una presa di tipo conforme alle normative vigenti e in posizione accessibile.
• Relativamente alle misure tecniche e di sicurezza da adottare per lo scarico dei fumi è importante attenerisi scrupolosamente ai regolamenti stabiliti dalle autorità locali.

AVVERTENZA: prima di installare la cappa, rimuovere le pellicole di protezione.

• Usare solo viti e minuteria di tipo idoneo per la cappa.

AVVERTENZA: la mancata installmente delle viti o dei dispositivi di fissaggio in conformità alle presenti istruzioni cui lo comportare rischi di scosse elettriche.

Non osservare direttamente con strumenti ottici (binocolo, lente d'ingrandimento....).
- Non cuocere al flambé sotto la cappa: si potrebbe sviluppare un incendio.
- Questo apparecchio più essereutilizzato da bambini di età noninferiore a 8 anni e da personecoridotte capacità psico-fisicosensoriali o con esperienza econoscenze insufficienti, purché attendamente sorvegliati

e istruiti su come utilizzare in modo sicuro l'apparecchio e sui pericoli che ciò comporta. Assicurarsi che i bambini non giochino con l'apparecchio. Pulizia e manutenzione da parte dell'utente non devono essere effettuate da bambini, a meno che non siano sorvegliati.

• Sorvegliare i bambini, assicurandosi che non giochino con l'apparecchio.
  L'apparecchion non deve essere utilizzato da persone (bambini compresi) con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, a meno che non siano attentamente sorvegliate e struite.

Le parti accessibili sono diventare molto calde durante l'uso degli appearecchi di cottura.

• Pulire e/o sostituire i filtri dopo il periodo di tempo specificato (pericolo di incendio). Vedere il paragrafo Manutenzione e pulizia.
• Deve essere presente un'adeguata ventilazione nel locale quando la cappa è utilizzata contemporaneamente ad apparecchi che utilizzato gas o altri combustibili (non applicabile ad apparecchi che scaricano unicamente l'aria nel locale).
• Il symbolo sul prodotto o sulla sua confezione indica che il pro

dotto non più essere smaltito come un normale rifiuto domestico. Il prodotto da smaltire deve essere conferito presso un apposto centro di raccolta per il risciclaggio dei componenti elettrici ed elettronici. Assicurandosi che questo prodotto sia smaltito correttamente, si contribuiRA a prevenire potenziali consequences negative per l'ambiente e per la salute che potrebbero altrimenti derivare dal suo smaltimento inadequato. Per informazioni più dettagliate sul risciclaggio di questo prodotto, contattare il Comune, il servizio locale di smaltimento rifiuti oppure il negotio dove è stato acquistato il prodotto.

2. USO

• La cappa aspirante è progettata esclusivamente per l'uso domestico allo scopo di eliminare gli odori alla cucina.
  Non usare mai la cappa per scopi diversi da quelli per cui è stata progettata.
• Non lasciare mai fiamme alte sotto la cappa quando è in funzione.
• Regolare l'intensità della fiamma in modo da dirigierla esclusivamente verso il fondo del recipientie di cottura, assicurandosi che non ne avvolga i lati.
• Le friggitrici devono essere costamente controllate durante l'uso: I'olio surriscaldato potrebbe incendiarsi.

3. PULIZIA E MANUTENZIONE

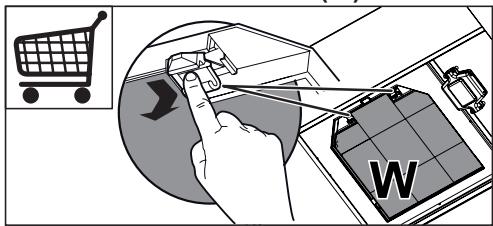

• Ilchio al carbone attivo non è lavabile né è rigenerabile e delve essere sostituito agli 4 mesi di funzionamento circa o più frequently in caso di

utilizzo molto intenso (W).

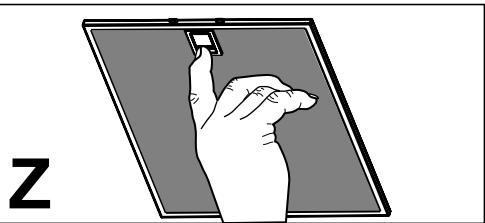

• I filtri antigrasso devono essere puliti anni 2 mesi di funzionamento o più frequently in caso di utilizzato molto intenso e possono essere lavati in lavastoviglie (Z).

• Pulire la cappa utilizzato un panno umido e un detergente liquido neutro.

4. COMANDI

○	2	3
T1	T2	T3

Tasto	Led	Funzioni
T1 Velocità	Acceso	Accende il Motore alla Prima velocità.
	-	Spegne il Motore.
T2 Velocità	Acceso	Accende il Motore alla Seconda velocità.
T3 Velocità	Fisso	Premuto brevamente Accende il Motore alla Terza velocità.
L Luce	-	Accende e spegne l'Ilm-piano di Illluminazione.

Attenzione: Il tasto T1 spegne il motore passando sempre per la prima velocità.

5. ILLUMINAZIONE

• Per la sostituzione contattare l'Assistenza Tecnica ("Per l'acquisto rivolgersi all'assistenza tecnica").
