RAY - Virtuves nosūcējs FABER - Bezmaksas lietošanas instrukcija

Produkta veids	Virtuves tvaika nosūcējs
Zīmols	FABER
Modelis	RAY
Lietojums	Sadzīves
Elektroapgāde	220-240 V ~ 50 Hz
Ātrumu skaits	3
Apgaismojums	Jā (poga L)
Vadības veids	Spiedpogas
Minimālais attālums līdz plīts virsmai	650 mm
Izvadkanāla diametrs	120 mm
Tauku filtri	Mazgājami trauku mazgājamā mašīnā, tīrīšana ik pēc 2 mēnešiem
Ogles filtrs	Nemazgājams, nomaiņa ik pēc 4 mēnešiem
Elektriskā klase	I klase (nepieciešams zemējums)
Korpusa materiāls	Nerūsējošais tērauds (aptuveni)
Uzstādīšanas veids	Sienas vai zem skapja (atkarībā no modeļa)
Svars	Apmēram 10 kg (aptuveni)
Izmēri (GxDxA)	Apmēram 600x500x150 mm (aptuveni)

Bieži uzdotie jautājumi - RAY FABER

Kāds ir minimālais attālums starp tvaika nosūcēju un plīti?

Minimālais drošības attālums ir 650 mm. Pārbaudiet savas plīts instrukcijas, jo dažas var prasīt lielāku attālumu.

Kā tīrīt taukvielu filtrus?

Taukvielu filtri jātīra ik pēc 2 mēnešiem. Tos var mazgāt trauku mazgājamā mašīnā. Izmantojiet maigu mazgāšanas līdzekli un ļaujiet nožūt pirms atkārtotas uzstādīšanas.

Cik bieži jāmaina ogles filtrs?

Ogles filtru nevar mazgāt, un tas jāmaina aptuveni ik pēc 4 mēnešiem, vai biežāk, ja tvaika nosūcēju izmanto intensīvi.

Ko darīt, ja tvaika nosūcējs neieslēdzas?

Vispirms pārbaudiet elektroapgādi (kontaktligzdu, automātisko slēdzi). Pārliecinieties, vai kontaktdakša ir pareizi iesprausta. Ja problēma turpinās, sazinieties ar pilnvarotu tehniķi.

Kā nomainīt tvaika nosūcēja spuldzi?

Lai nomainītu apgaismojumu, sazinieties ar pilnvarotu pēcpārdošanas servisu. Izmantojiet tikai tāda paša veida un jaudas spuldzes.

Tvaika nosūcējs rada nedabiskus trokšņus, ko darīt?

Pārbaudiet, vai filtri ir tīri un pareizi uzstādīti. Troksnis var rasties arī no aizsprostojuma kanālā. Ja troksnis turpinās, lieciet ierīci pārbaudīt profesionālim.

Vai es varu izmantot tvaika nosūcēju bez ārējās izvades?

Jā, tvaika nosūcējs var darboties recirkulācijas režīmā, uzstādot ogles filtru. Gaiss tiek filtrēts un atgriezts telpā.

Kāda ir motora jauda?

Precīza jauda nav norādīta instrukcijā, bet tā ir pielāgota standarta sadzīves lietošanai. Pārbaudiet datu plāksni tvaika nosūcēja iekšpusē.

Kā regulēt ātrumu?

Izmantojiet pogas T1, T2, T3, lai izvēlētos attiecīgi ātrumus 1, 2 un 3. Poga T1 izslēdz motoru, pārejot atpakaļ caur pirmo ātrumu.

Kādi ir riski, ja es regulāri netīru tvaika nosūcēju?

Tauku uzkrāšanās rada ugunsgrēka risku. Filtri jātīra vai jāmaina saskaņā ar ieteikumiem, lai nodrošinātu drošību un efektivitāti.

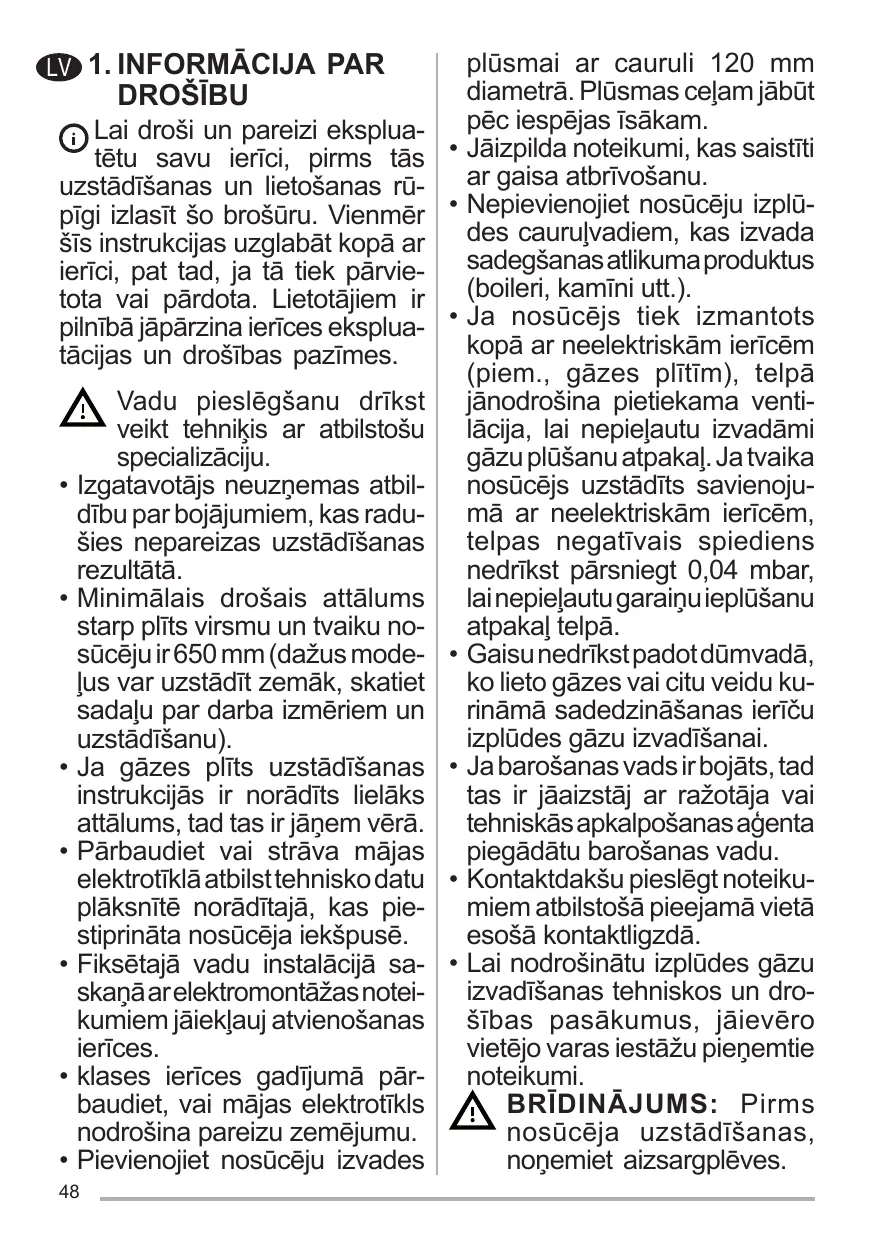

LIETOŠANAS INSTRUKCIJA RAY FABER

Lai droši un pareizi ekspluatētu savu ierīci, pirms tās uzstādīšanas un lietošanas rūpīgi izlasiet šo brošūru. Vienmēr šīs instrukcijas uzglabājiet kopā ar ierīci, pat tad, ja tā tiek pārvietota vai pārdota. Lietotājiem pilnībā jāpārzina ierīces ekspluatācijas un drošības pazīmes.

Vadu pieslēgšanu drīkst veikt tehniķis ar atbilstošu specializāciju. - Izgatavotājs neuzņemas atbildību par bojājumiem, kas radušies nepareizas uzstādīšanas rezultātā. - Minimālais drošais attālums starp plīts virsmu un tvaiku nosūcēju ir 650 mm (dažus modeļus var uzstādīt zemāk, skatiet sadaļu par darba izmēriem un uzstādīšanu). Ja gāzes plīts uzstādīšanas instrukcijās ir norādīts lielāks attālums, tad tas ir jāņem vērā. - Pārbaudiet, vai strāva mājas elektrotīklā atbilst tehniskajā datu plāksnītē norādītajai, kas piestiprināta nosūcēja iekšpusē. - Fiksētajā vadu instalācijā saskaņā ar elektromontāžas noteikumiem jāiekļauj atvienošanas ierīces. - I klases ierīces gadījumā pārbaudiet, vai mājas elektrotīkls nodrošina pareizu zemējumu. - Pievienojiet nosūcēju izvades

plūsmai ar cauruli 120 mm diametrā. Plūsmas ceļam jābūt pēc iespējas īsākam.

• Jāizpilda noteikumi, kas saistīti ar gaisa atbrīvošanu.
• Nepievienojiet nosūcēju izplūdes cauruļvadiem, kas izvada sadegšanas atlikuma produktus (boileri, kamīni utt.). Ja nosūcējs tiek izmantots kopā ar neelektriskām ierīcēm (piem., gāzes plītim), telpa jānodrošina pietiekama ventilācija, lai nepieļautu izvadāmo gāzu plūsmu atpakaļ. Ja tvaika nosūcējs uzstādīts savienojumā ar neelektriskām ierīcēm, telpas negatīvais spiediens nedrīkst pārsniegt 0,04 mbar, lai nepieļautu gāzu plūsmu atpakaļ telpā. Gaiss nedrīkst tikt padots dūmvadā, ko lieto gāzes vai citu veidu kurināmā dedzināšanas ierīču izplūdes gāzu izvadīšanai.
• Ja barošanas vads ir bojāts, tad tas ir jāaizstāj ar ražotāja vai tehniskās apkalpošanas aģenta piegādātu barošanas vadu.
• Kontaktdakšu pieslēdziet noteikumiem atbilstošā pieejamā vietā esošā kontaktligzdā. Lai nodrošinātu izplūdes gāzu izvadīšanas tehniskos un drošības pasākumus, jāievēro vietējo varas iestāžu pieņemtie noteikumi.

BRĪDINĀJUMS: Pirms nosūcēja uzstādīšanas, noņemiet aizsargplēves.

Tvaika nosūcēja atbalstam izmantot tikai skrūves un mazas sastāvdaļas. BRĪDINĀJUMS: Ja skrūvju vai stiprinājuma ierīču uzstādīšana nav veikta saskaņā ar šīm instrukcijām, var rasties elektriskās strāvas trieciena risks. - Neskatieties uz gaismu caur optiskajām ierīcēm (binokli, palielināmajiem stikliem...). - Neuzstādīt zem tvaika nosūcēja gabarītiem; aizdegšanās risks. - Šo ierīci lietot drīkst 8 gadus veci un vecāki bērni, kā arī personas ar ierobežotām fiziskām, sensoriskām vai garīgām spējām, vai personas, kam nav pieredzes un zināšanu, ja tām ir nodrošināta uzraudzība vai instrukcijas, kas saistītas ar drošu ierīces lietošanu un ietverto bīstamības risku izpratni. Bērni nedrīkst spēlēties ar ierīci. Tīrīšanu un ierīces kopšanu nedrīkst veikt bērni, ja tie netiek uzraudzīti. - Mazi bērni ir jāuzrauga, lai tie nespēlētos ar ierīci. - Ierīci nav paredzēts lietot personām (ieskaitot bērnus) ar ierobežotām psihiskām, fiziskām, uztveres vai prāta spējām, cilvēkiem bez pieredzes un zināšanām, izņemot tādus gadījumus, kuros par viņu drošību atbildīgā persona veic uzraudzību vai sniedz norādes par ierīces lietošanu.

Atklātās detaļas gatavošanas iekārtu izmantošanas laikā var kļūt karstas.

• Notīrīt un/vai nomainīt filtrus pēc norādītā laika perioda (ugunsbīstamība). Skatīt nodaļu "Apkope un tīrīšana".
• Telpā ir pietiekama ventilācija, ja tiek izmantots tāda paša diapazona tvaika nosūcējs, dedzinot tādu pašu gāzes vai kurināmā veidu (nav piemērojama iekārtām, kas tikai ievada gaisu atpakaļ telpās).
• Simbols uz izstrādājuma un tam pievienotajos dokumentos nozīmē, ka šo ierīci nedrīkst izmest kopā ar parastiem sadzīves atkritumiem. Tā jānodod elektrisko vai elektronisko preču savākšanas punktā, kurā to pieņem pārstrādei. Nodrošinot šī izstrādājuma pareizu utilizāciju, Jūs palīdzat novērst potenciāli negatīvu ietekmi uz vidi un cilvēku veselību, kas tomēr var notikt, ja neievērosiet šī izstrādājuma utilizācijas noteikumus. Lai iegūtu papildinformāciju par produkta pārstrādi, sazinieties ar savu pašvaldību, vietējo atkritumu savākšanas dienestu vai veikalu, kurā iegādājaties šo produktu.

2. IZMANTOŠANA

• Tvaika nosūcējs ir izstrādāts ekskluzīvi lietošanai mājsaimniecībā, lai novērstu virtuves smakas.
• Nekad nelietot tvaika nosūcēju tādiem

mērķiem, kādiem to nav paredzēts lietot.

• Nekad zem funkcionējoša tvaika nosūcēja neatstāt lielas atklātas liesmas.
• Noregulēt liesmas intensitāti tikai tieši zem pannas, pārliecinoties, ka liesma atrodas arī ārpus pannas malām. Dziļas tauku cepšanas ierīces lietošanas laikā ir nepārtraukti jānovēro: pārkarsēta eļļa var liesmās sadegt.

3. APKOPE UN TĪRĪŠANA

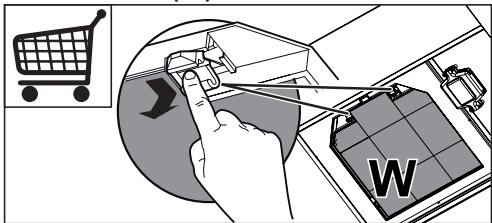

-Aktīvās ogles filtrs nav mazgājams un nav atjaunojams, to jāmaina apmēram pēc 4 mēnešu darbības vai biežāk, ja ierīce tiek izmantota intensīvi (W).

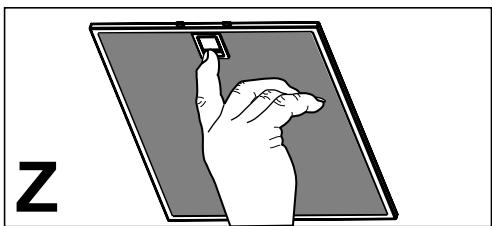

-Tauku filtri jātīra ik pēc 2 darbības mēnešiem vai biežāk, ja ierīce tiek intensīvi lietota, filtrus var mazgāt trauku mazgājamajā mašīnā (Z).

• Nosūcēju tīrīt ar mitru lupatiņu un neitrālu šķidru mazgāšanas līdzekli.

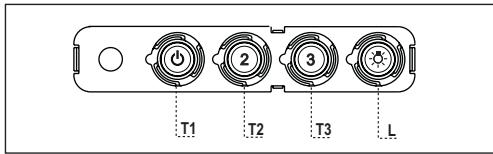

4. VADĪBA

Taustiŋš	Diode	Funkcjjas
T1 Âtrums	lesl	leslēdz motoru ar pirmo ātrumu.
	-	Izslēdz motoru.
T2 Âtrums	lesl	leslēdz motoru ar otro ātrumu.
T3 Âtrums	Fiksēts	Viegli piespiežot, ieslēdz motoru ar trešo ātrumu.
L Apgaismojums	-	leslēdz un izslēdz a p g a i s m o j u m a sistemu.

Brīdinājums: Ar taustiņu T1 izslēdz motoru, izlaižot pirmo ātrumu.

5. APGAISMOJUMS

• Par nomaiņu vērsties tehniskajā atbalstā ("Lai iegūtu tehniskā atbalsta kontaktinformāciju").
