RAY - Exaustor de cozinha FABER - Manual de utilização gratuito

Tipo de produto	Coifa de cozinha
Marca	FABER
Modelo	RAY
Uso	Doméstico
Alimentação elétrica	220-240 V ~ 50 Hz
Número de velocidades	3
Iluminação	Sim (comando L)
Tipo de comandos	Botões de pressão
Distância mínima ao plano de cozimento	650 mm
Diâmetro do duto de evacuação	120 mm
Filtros de gordura	Laváveis na lava-louças, limpeza a cada 2 meses
Filtro de carvão	Não lavável, substituição a cada 4 meses
Classe elétrica	Classe I (aterramento necessário)
Material do gabinete	Aço inoxidável (estimativa)
Tipo de instalação	De parede ou sob armário (conforme modelo)
Peso	Aproximadamente 10 kg (estimativa)
Dimensões (LxPxA)	Aproximadamente 600x500x150 mm (estimativa)

Perguntas frequentes - RAY FABER

Qual é a distância mínima entre a coifa e a placa de cozimento?

A distância de segurança mínima é de 650 mm. Verifique as instruções da sua placa de cozimento, pois algumas podem exigir uma distância maior.

Como limpar os filtros de gordura?

Os filtros de gordura devem ser limpos a cada 2 meses. Eles são laváveis na lava-louças. Use um detergente suave e deixe secar antes de recolocá-los.

Com que frequência deve-se substituir o filtro de carvão?

O filtro de carvão não pode ser lavado e deve ser substituído a cada 4 meses, ou com mais frequência se você usar a coifa intensamente.

O que fazer se a coifa não ligar?

Primeiro, verifique a alimentação elétrica (tomada, disjuntor). Certifique-se de que o plugue está corretamente conectado. Se o problema persistir, entre em contato com um técnico autorizado.

Como trocar a lâmpada da coifa?

Para substituir a iluminação, entre em contato com o serviço pós-venda autorizado. Use apenas lâmpadas do mesmo tipo e potência.

A coifa faz um barulho anormal, o que fazer?

Verifique se os filtros estão limpos e corretamente instalados. Um ruído também pode vir de uma obstrução no duto. Se o ruído persistir, mande verificar o aparelho por um profissional.

Posso usar a coifa sem evacuação externa?

Sim, a coifa pode funcionar em modo reciclagem instalando um filtro de carvão. O ar é filtrado e devolvido ao ambiente.

Qual é a potência do motor?

A potência exata não está indicada no manual, mas é adequada para uso doméstico padrão. Consulte a placa de identificação no interior da coifa.

Como ajustar a velocidade?

Use os botões T1, T2, T3 para selecionar respectivamente as velocidades 1, 2 e 3. O botão T1 desliga o motor passando pela primeira velocidade.

Quais são os riscos se eu não limpar a coifa regularmente?

O acúmulo de gordura apresenta um risco de incêndio. Os filtros devem ser limpos ou substituídos conforme as recomendações para garantir segurança e eficiência.

MANUAL DE UTILIZADOR RAY FABER

Para sua segurança e funcionamento correto do aparelho, agradecemos que leia este manual com atenção, antes da instalação e colocação em funcionamento do aparelho. Conserve estas instruções sempre junto do aparelho, mesmo em caso de cedência ou transferência a terceiros. É importante que os utilizadores tenham conhecimento de todas as características de funcionamento e de segurança do aparelho.

A ligação dos cabos deve ser realizada por um técnico competente.

• O fabricante declina toda e qualquer responsabilidade por eventuais danos decorrentes da instalação ou uso, incorreta ou imprópria do aparelho.
• A distância mínima de segurança entre a placa de cozedura e o exaustor é de 650 mm (alguns modelos poderão ser instalados a altura inferior; consulte o parágrafo sobre as dimensões de trabalho e a instalação).
• Se nas instruções de instalação da placa de cozinha a gás estiver especificada uma distância maior, é necessário respeitá-la.
• Verifique se a tensão da rede elétrica corresponde à indicada na chapa de características aplicada no interior do exaustor.
• Os dispositivos de seccionamento devem ser montados na instalação elétrica fixa, em conformidade com a legislação sobre sistemas de cablagem.
• Para os aparelhos da Classe I, certifique-se de que a rede elétrica doméstica dispõe de um sistema eficaz de ligação à terra. Ligue o aspirador à chaminé utilizando um tubo de, pelo menos, 120 mm de diâmetro. O caminho percorrido pelo fumo deve ser o mais curto possível.
• Devem ser respeitadas todas as disposições da legislação em matéria de evacuação de ar.
• Não ligue o exaustor a condutas de fumo que transportem fumos de combustão (por ex. caldeiras, lareiras, etc.).
• Se o exaustor for utilizado em conjunto com aparelhos não elétricos (por ex. aparelhos alimentados a gás), deve ser tida em devida conta a necessidade de assegurar um grau suficiente de ventilação no aposento, para impedir o retorno dos gases de exaustão. Quando o exaustor é realizado em conjunto com outros aparelhos não alimentados eletricamente, a pressão negativa no aposento não deve ultrapassar 0,04 mbar, para evitar que os fumos retornem ao aposento através do exaustor.
• O ar não deve ser evacuado através de condutas utilizadas

para descarregar o fumo de aparelhos de combustão alimentados a gás ou outros combustíveis.

• Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante ou por um técnico do serviço de assistência. Ligue a ficha a uma tomada em conformidade com os regulamentos em vigor, numa posição acessível.
• Em relação às medidas técnicas e de segurança que é necessário respeitar para evacuar o fumo, é importante seguir atentamente os regulamentos estabelecidos pelas autoridades locais.

ADVERTÊNCIA: antes de instalar o exaustor, retire as películas de proteção.

Utilize apenas parafusos e quinquilharia apropriada para o exaustor.

ADVERTÊNCIA: a não utilização de parafusos ou elementos de fixação em conformidade com estas instruções pode causar riscos elétricos.

• Não olhe diretamente para a luz com instrumentos óticos (binóculo, lupa....).
• Não cozinhe alimentos flamejados debaixo do exaustor, porque há risco de incêndio.
• Este aparelho pode ser utilizado por crianças com idade igual ou

superior a 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais diminuídas ou com experiência e conhecimento insuficientes, desde que sejam vigiadas e tenham recebido instrução sobre a utilização do aparelho de forma segura e compreendam os perigos que o seu uso comporta. As crianças não devem brincar com o aparelho. A limpeza e manutenção do aparelho não devem ser realizadas por crianças, a não ser sob vigilância.

Vigie as crianças, certificando-se de que não brinquem com o aparelho. - O aparelho não deve ser utilizado por pessoas (incluindo crianças) com capacidades psico-físico-sensoriais diminuídas ou com experiência e conhecimentos insuficientes, salvo se vigiadas atentamente e instruídas.

As partes acessíveis podem aquecer muito durante a utilização dos aparelhos de cozedura.

• Limpe e/ou substitua os filtros, respeitando os intervalos de tempo especificados pelo fabricante (perigo de incêndio). Consulte o parágrafo Manutenção e limpeza.
• Deve haver uma ventilação adequada no aposento, sempre que o exaustor for utilizado

simultaneamente com aparelhos que utilizem gás ou outros combustíveis (não aplicável a aparelhos que apenas descarregam ar no aposento).

• O símbolo colocado no produto ou na sua embalagem indica que o produto não pode ser eliminado com o lixo doméstico. Deverá ser entregue num centro de recolha seletiva próprio para reciclagem de resíduos de equipamentos elétricos e eletrónicos. A eliminação correta deste produto contribui para evitar possíveis efeitos negativos para o meio ambiente e a saúde que seriam criados pela manipulação imprópria dos seus resíduos. Para mais informações sobre o local onde entregar o produto para reciclagem, contacte a delegação local, os serviços municipais ou a loja onde comprou o produto.

2. UTILIZAÇÃO

• O exaustor foi concebido exclusivamente para uso doméstico, para eliminar os cheiros da cozinha.
• Nunca utilize o exaustor senão para o fim para que foi concebido.
• Nunca deixe chamas altas desprotegidas sob o exaustor, quando estiver em funcionamento.
• Ajuste a intensidade da chama de maneira a não ultrapassar o diâmetro do fundo da panela utilizada, certificando-se de que não incide dos lados.
• As fritadeiras devem ser vigiadas constantemente durante o funcionamento, porque as gorduras e óleos excessivamente aquecidos são facilmente

inflamáveis.

3. LIMPEZA E MANUTENÇÃO

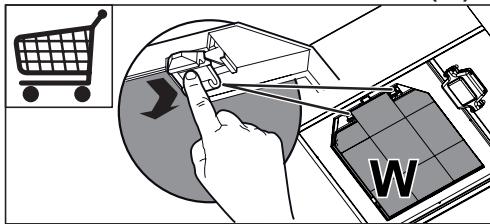

• O filtro de carvão ativado não é lavável e não pode ser regenerado. Deve ser substituído a cada 4 meses de funcionamento, ou com maior frequência no caso de uso muito intenso (W).

• Os filtros antigordura devem ser limpos a cada 2 meses de funcionamento, ou com maior frequência no caso de uso muito intenso, e podem ser lavados na máquina de lavar louça (Z).

• Limpe o exaustor com um pano úmido e detergente líquido neutro.

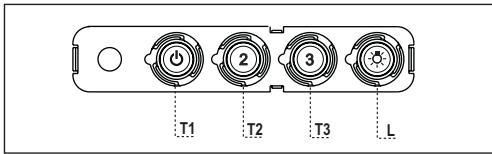

4. COMANDOS

Tecla	Led	Funções
T1 Velocidade	Aceso	Liga o motor com velocidade I.
	-	Desliga o motor.
T2 Velocidade	Aceso	Liga o motor com velocidade II.
T3 Velocidade	Fixo	Premida breves instantes, liga o motor com velocidade III.
L Luz	-	Liga e desliga oSYSTEMA de iluminação.

Atenção: A tecla T1 desliga o motor, passando sempre para a velocidade I.

5. ILUMINAÇÃO

• Para substituição, contacte a assistência técnica ("Para compra, dirija-se à assistência técnica").
