RAY - Okap kuchenny FABER - Bezpłatna instrukcja obsługi

Typ produktu	Okap kuchenny
Marka	FABER
Model	RAY
Zastosowanie	Domowe
Zasilanie elektryczne	220-240 V ~ 50 Hz
Liczba prędkości	3
Oświetlenie	Tak (przycisk L)
Typ sterowania	Przyciski
Minimalna odległość od płyty grzejnej	650 mm
Średnica przewodu wylotowego	120 mm
Filtry tłuszczowe	Zmywalne w zmywarce, czyszczenie co 2 miesiące
Filtr węglowy	Niemywalny, wymiana co 4 miesiące
Klasa elektryczna	Klasa I (wymagane uziemienie)
Materiał obudowy	Stal nierdzewna (szacunkowo)
Typ instalacji	Ścienna lub pod szafką (w zależności od modelu)
Waga	Około 10 kg (szacunkowo)
Wymiary (SxGxW)	Około 600x500x150 mm (szacunkowo)

Często zadawane pytania - RAY FABER

Jaka jest minimalna odległość między okapem a płytą grzejną?

Minimalna odległość bezpieczeństwa wynosi 650 mm. Sprawdź instrukcję płyty grzejnej, ponieważ niektóre mogą wymagać większej odległości.

Jak czyścić filtry tłuszczowe?

Filtry tłuszczowe należy czyścić co 2 miesiące. Są zmywalne w zmywarce. Użyj łagodnego detergentu i pozostaw do wyschnięcia przed ponownym zamontowaniem.

Jak często należy wymieniać filtr węglowy?

Filtra węglowego nie można myć i należy go wymieniać mniej więcej co 4 miesiące, lub częściej przy intensywnym użytkowaniu okapu.

Co zrobić, jeśli okap nie włącza się?

Najpierw sprawdź zasilanie (gniazdko, wyłącznik). Upewnij się, że wtyczka jest prawidłowo podłączona. Jeśli problem nadal występuje, skontaktuj się z autoryzowanym serwisem.

Jak wymienić żarówkę w okapie?

Aby wymienić oświetlenie, skontaktuj się z autoryzowanym serwisem posprzedażowym. Używaj wyłącznie żarówek tego samego typu i mocy.

Okap wydaje nietypowy hałas, co robić?

Sprawdź, czy filtry są czyste i prawidłowo zamontowane. Hałas może również pochodzić z zatoru w przewodzie. Jeśli hałas utrzymuje się, zleć sprawdzenie urządzenia profesjonaliście.

Czy mogę używać okapu bez odprowadzenia na zewnątrz?

Tak, okap może pracować w trybie recyrkulacji po zainstalowaniu filtra węglowego. Powietrze jest filtrowane i zawracane do pomieszczenia.

Jaka jest moc silnika?

Dokładna moc nie jest podana w instrukcji, ale jest dostosowana do standardowego użytku domowego. Sprawdź tabliczkę znamionową wewnątrz okapu.

Jak ustawić prędkość?

Użyj przycisków T1, T2, T3, aby wybrać odpowiednio prędkości 1, 2 i 3. Przycisk T1 wyłącza silnik po przejściu przez pierwszą prędkość.

Jakie są zagrożenia, jeśli nie będę regularnie czyścić okapu?

Nagromadzenie tłuszczu stanowi ryzyko pożaru. Filtry należy czyścić lub wymieniać zgodnie z zaleceniami, aby zapewnić bezpieczeństwo i skuteczność.

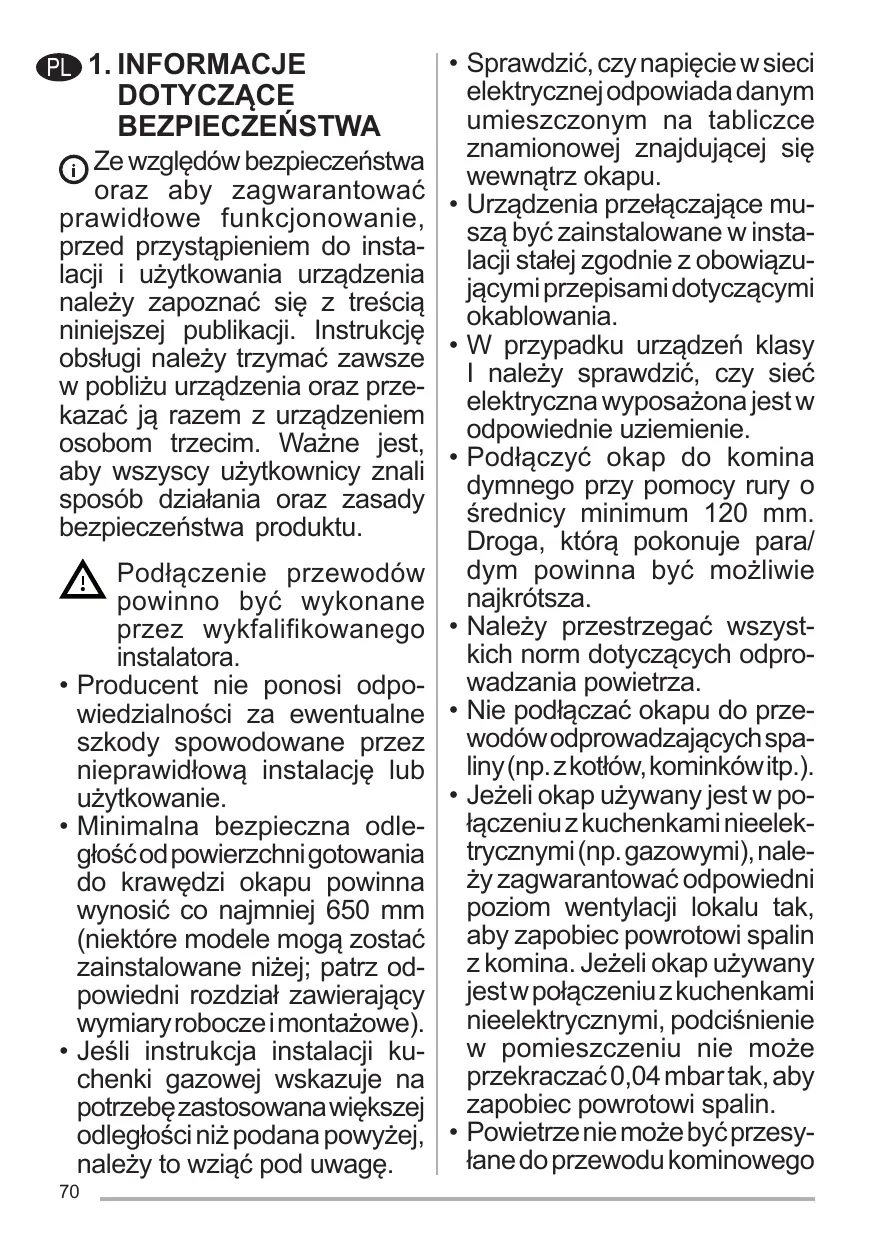

INSTRUKCJA OBSŁUGI RAY FABER

Ze względów bezpieczeństwa oraz aby zagwarantować prawidłowe funkcjonowanie, przed przystąpieniem do instalacji i użytkowania urządzenia należy zapoznać się z treścią niniejszej publikacji. Instrukcję obsługi należy trzymać zawsze w pobliżu urządzenia oraz przekazać ją razem z urządzeniem osobom trzecim. Ważne jest, aby wszyscy użytkownicy znali sposób działania oraz zasady bezpieczeństwa produktu.

Podłączenia powinny być wykonane przez wykwalifikowanego instalatora.

• Producent nie ponosi odpowiedzialności za ewentualne szkody spowodowane przez nieprawidłową instalację lub użytkowanie.
• Minimalna bezpieczna odległość od powierzchni gotowania do krawędzi okapu powinna wynosić co najmniej 650 mm (niektóre modele mogą zostać zainstalowane niżej; patrz odpowiedni rozdział zawierający wymiary robocze i montażowe).
• Jeśli instrukcja instalacji kuchenki gazowej wskazuje na potrzebę zastosowania większej odległości niż podana powyżej, należy to wziąć pod uwagę.
• Sprawdzić, czy napięcie w sieci elektrycznej odpowiada danym umieszczonym na tabliczce znamionowej znajdującej się wewnątrz okapu.
• Urządzenia przyłączane muszą być zainstalowane w instalacji stałej zgodnie z obowiązującymi przepisami dotyczącymi okablowania.
• W przypadku urządzeń klasy I należy sprawdzić, czy sieć elektryczna wyposażona jest w odpowiednie uziemienie.
• Podłączyć okap do komina dymnego przy pomocy rury o średnicy minimum 120 mm. Droga, którą pokonuje para/dym powinna być jak najkrótsza.
• Należy przestrzegać wszystkich norm dotyczących odprowadzania powietrza.
• Nie podłączać okapu do przewodów odprowadzających spaliny (np. z kotłów, kominków itp.).
• Jeżeli okap używany jest w połączeniu z kuchenkami nieelektrycznymi (np. gazowymi), należy zagwarantować odpowiedni poziom wentylacji lokalu tak, aby zapobiec powrotowi spalin z komina. Jeżeli okap używany jest w połączeniu z kuchenkami nieelektrycznymi, podciśnienie w pomieszczeniu nie może przekraczać 0,04 mbar tak, aby zapobiec powrotowi spalin.
• Powietrze nie może być przesyłane do przewodu kominowego

Wykorzystywanego do usuwania spalin urządzeń zasilanych gazem lub innymi materiałami palnymi.

• Jeżeli kabel zasilający ulegnie uszkodzeniu, musi on zostać wymieniony przez producenta lub jego serwisanta. Wtyczkę należy podłączyć do gniazdka odpowiedniego typu zgodnie z obowiązującymi normami oraz w miejscu łatwo dostępnym. W odniesieniu do kwestii technicznych oraz bezpieczeństwa należy ściśle przestrzegać obowiązujących przepisów dotyczących odprowadzania spalin, ustanowionych przez władze lokalne.

OSTRZEŻENIE: przed przystąpieniem do instalacji okapu należy zdjąć folię ochronną.

Używać wyłącznie śrub oraz osprzętu typu odpowiedniego dla danego okapu.

OSTRZEŻENIE: brak śrub lub elementu osprzętu zgodnych z instrukcją może być przyczyną porażenia prądem.

• Nie należy na nią patrzeć za pomocą narzędzi optycznych (lornetka, szkło powiększające...).
• Nie zapalać potraw pod okapem: może to być przyczyną pożaru.
• Niniejsze urządzenie może

być używane przez dzieci w wieku poniżej 8 lat oraz osoby o ograniczonych zdolnościach psychicznych, fizycznych i zmysłowych lub o niedostatecznym doświadczeniu i wiedzy na temat jego działania, powinni oni zostać jednak poinstruowani oraz skontrolowani w kwestii obsługi urządzenia przez osoby odpowiedzialne za ich bezpieczeństwo. Należy pilnować, aby dzieci nie bawiły się urządzeniem. Czyszczenie i konserwacja urządzenia nie powinny być wykonywane przez dzieci, chyba że są one nadzorowane.

• Dzieci nie należy zostawiać bez nadzoru i nie należy im zezwalać na zabawy urządzeniem.
• Urządzenie nie może być użytkowane przez osoby (i dzieci) o ograniczonych zdolnościach psychicznych, fizycznych i zmysłowych lub o niedostatecznym doświadczeniu i wiedzy, o ile nie są one nadzorowane oraz instruowane.

Części zewnętrzne mogą być gorące, są one używane w związku z urządzeniami przeznaczonymi do gotowania.

Umyć i/lub wymienić filtry po określonym czasie (zagrożenie pożarowe). Patrz Rozdział Czyszczenie i konserwacja. - Jeżeli okap używany jest jednocześnie z urządzeniami

spalającymi gaz lub inne paliwa, w pomieszczeniu należy zapewnić odpowiednią wentylację (nie dotyczy urządzeń, które jedynie pobierają powietrze z pomieszczenia).

• Symbol znajdujący się na urządzeniu lub na jego opakowaniu oznacza, że nie wolno danego urządzenia wyrzucać razem ze zwykłymi odpadami domowymi. Zużyty produkt należy przekazać do centrum zbiórki odpadów, specjalizującego się w recyklingu komponentów elektrycznych i elektronicznych. Likwidując produkt w sposób właściwy, przyczyniasz się do zapobiegania ewentualnym ujemnym wpływom na środowisko naturalne oraz na zdrowie ludzi, które mogłyby powstać w wyniku niewłaściwej likwidacji. Szczegółowe informacje na temat recyklingu tego produktu można uzyskać w urzędzie miasta/gminy, lokalnych instytucjach zajmujących się likwidacją odpadów lub w sklepie, w którym produkt został zakupiony.

2. UŻYTKOWANIE

• Okap został zaprojektowany wyłącznie do użytku domowego, do eliminacji zapachów kuchennych.
• Nie wolno nigdy używać okapu do celów innych niż te, do których został zaprojektowany.
• Nie wolno nigdy pozostawiać wolnego ognia o dużej intensywności pod działającym okapem.
• Należy dokonać regulacji intensywności

płomienia w taki sposób, aby znajdował się wyłącznie pod naczyniem do gotowania i nie wydostawał się z jego boków. - Nie dostawiać naczyń do smażenia bez nadzoru podczas użycia: przygrzany olej może się zapalić.

3. CZYSZCZENIE I KONSERWACJA

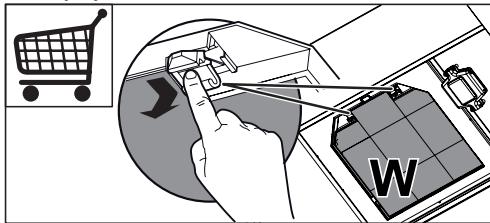

• Filtry z węgla aktywnego nie są przeznaczone do mycia ani regeneracji i należy je wymieniać co około 4 miesiące użytkowania lub częściej, jeśli używane są bardzo intensywnie (W).

• Filtry przeciwtłuszczowe należy myć co 2 miesiące lub częściej w razie użytkowania intensywnego. Można je myć w zmywarce (Z).

Zaleca się czyszczenie okapu przy pomocy wilgotnej ściereczki i neutralnego płynu do mycia.

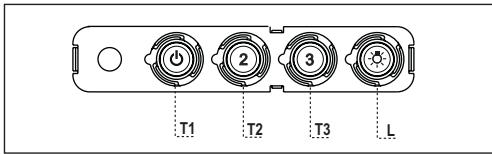

4. STEROWANIE

Przycisk	Dioda	Funkcje
T1 Prędkość	Wączona	Uruchomienie silnilka z pierwsza prędkość.
	-	Wymiarcze silnka.
T2 Prȩdkość	Wȩczona	Uruchomienie silnika z druga prȩdkość.
T3 Prȩdkość	Stała	Krótkie naciśćcie powoduje uruchOiemenie silnika z trzecia prȩdkość.
L Oświetlenie	-	Wymiarcze i wymiarcze oświetlenia.

Uwaga: Przycisk T1 wyłącza silnik, przechodząc zawsze przez pierwszą prędkość.

5. OŚWIETLENIE

• W celu wymiany diody należy skontaktować się z technicznym działem Obsługi Klienta ("W celu nabycia diody należy skontaktować się z technicznym działem Obsługi Klienta").
