Typ produktu	Okap kuchenny
Marka	Faber
Model	HighLight 121 W
Klasa elektryczna	Klasa I (obowiązkowe uziemienie)
Zasilanie elektryczne	Patrz tabliczka znamionowa (napięcie sieciowe)
Średnica przyłącza	minimum 120 mm
Minimalna odległość od płyty grzejnej	650 mm
Liczba prędkości	4 (prędkość 1, 2, 3, intensywna)
Prędkość intensywna	Tak, czasowa 6 minut, automatyczny powrót do poprzedniej prędkości lub wyłączenie
Oświetlenie	LED, włączanie/wyłączanie przyciskiem L
Rodzaj filtrów	Zmywalne metalowe filtry tłuszczu + filtr węglowy (przeciwzapachowy)
Alarm nasycenia filtrów	Tak: filtr tłuszczu po 100 h (wskaźnik stały), filtr węglowy po 200 h (wskaźnik migający)
Konserwacja filtrów tłuszczu	Mycie co 2 miesiące lub częściej, kompatybilne ze zmywarką
Wymiana filtra węglowego	Co 200 godzin rzeczywistej pracy
Pilot zdalnego sterowania	Tak (nie dołączony, baterie LR03-AAA 1,5 V)
Funkcja Delay (opóźnione wyłączenie)	Tak, 30 minut, aktywacja przez dłuższe naciśnięcie T1
Resetowanie alarmu filtrów	Dłuższe naciśnięcie T3 (3 sekundy) przy wyłączonych wszystkich odbiornikach
Ochrona środowiska	Nie wyrzucać z odpadami domowymi, recykling ZSEE
Przeznaczenie	Domowe, usuwanie zapachów kuchennych

Często zadawane pytania - HighLight 121 W FABER

Jaka jest minimalna odległość między okapem a płytą grzejną?

Minimalna odległość bezpieczeństwa wynosi 650 mm. Sprawdź również instrukcje swojej kuchenki gazowej, jeśli wymaga większej odległości.

Jak myć filtry tłuszczu?

Filtry tłuszczu należy czyścić co 2 miesiące lub częściej przy intensywnym użytkowaniu. Można je myć w zmywarce lub ręcznie z użyciem neutralnego detergentu.

Kiedy wymienić filtr węglowy?

Filtr węglowy należy wymienić po 200 godzinach rzeczywistej pracy okapu. Przypomina o tym alarm wizualny (migający wskaźnik).

Jak zresetować alarm filtrów?

Aby zresetować alarm nasycenia filtrów, naciśnij przycisk T3 przez około 3 sekundy, gdy wszystkie odbiorniki (silnik + oświetlenie) są wyłączone. Wskaźnik S1 mignie 3 razy, aby potwierdzić.

Jak włączyć lub wyłączyć funkcję Delay (opóźnione wyłączenie)?

Funkcja Delay umożliwia automatyczne wyłączenie silnika i oświetlenia po 30 minutach. Aby ją aktywować, przytrzymaj przycisk T1 przez około 3 sekundy. Aby dezaktywować, naciśnij ponownie w ten sam sposób.

Jak sparować pilota z okapem?

Aby zatwierdzić pilota, przytrzymaj przycisk T4 przez około 5 sekund (wskaźnik miga 2 razy). Aby go unieważnić, wykonaj tę samą czynność (wskaźnik miga 1 raz). Pilot używa baterii LR03-AAA (nie dołączone).

Co zrobić w przypadku uszkodzonego przewodu zasilającego?

Nie używać urządzenia. Zleć wymianę przewodu producentowi lub autoryzowanemu serwisowi, aby uniknąć ryzyka wypadku.

Czy okap może być używany z urządzeniami gazowymi?

Tak, ale należy zapewnić wystarczającą wentylację w pomieszczeniu (otwór na zewnątrz), aby uniknąć cofania się gazów. Podciśnienie nie może przekraczać 0,04 mbar.

Jak czyścić okap?

Użyj wilgotnej ściereczki z neutralnym płynem detergentem. Przed czyszczeniem wyłącz i odłącz urządzenie. Nie używać ściernych środków czyszczących.

Jaki jest czas trwania prędkości intensywnej?

Prędkość intensywna jest czasowa i trwa 6 minut. Po tym czasie okap automatycznie wraca do poprzedniej prędkości lub wyłącza się, jeśli został włączony z zatrzymania.

INSTRUKCJA OBSŁUGI HighLight 121 W FABER

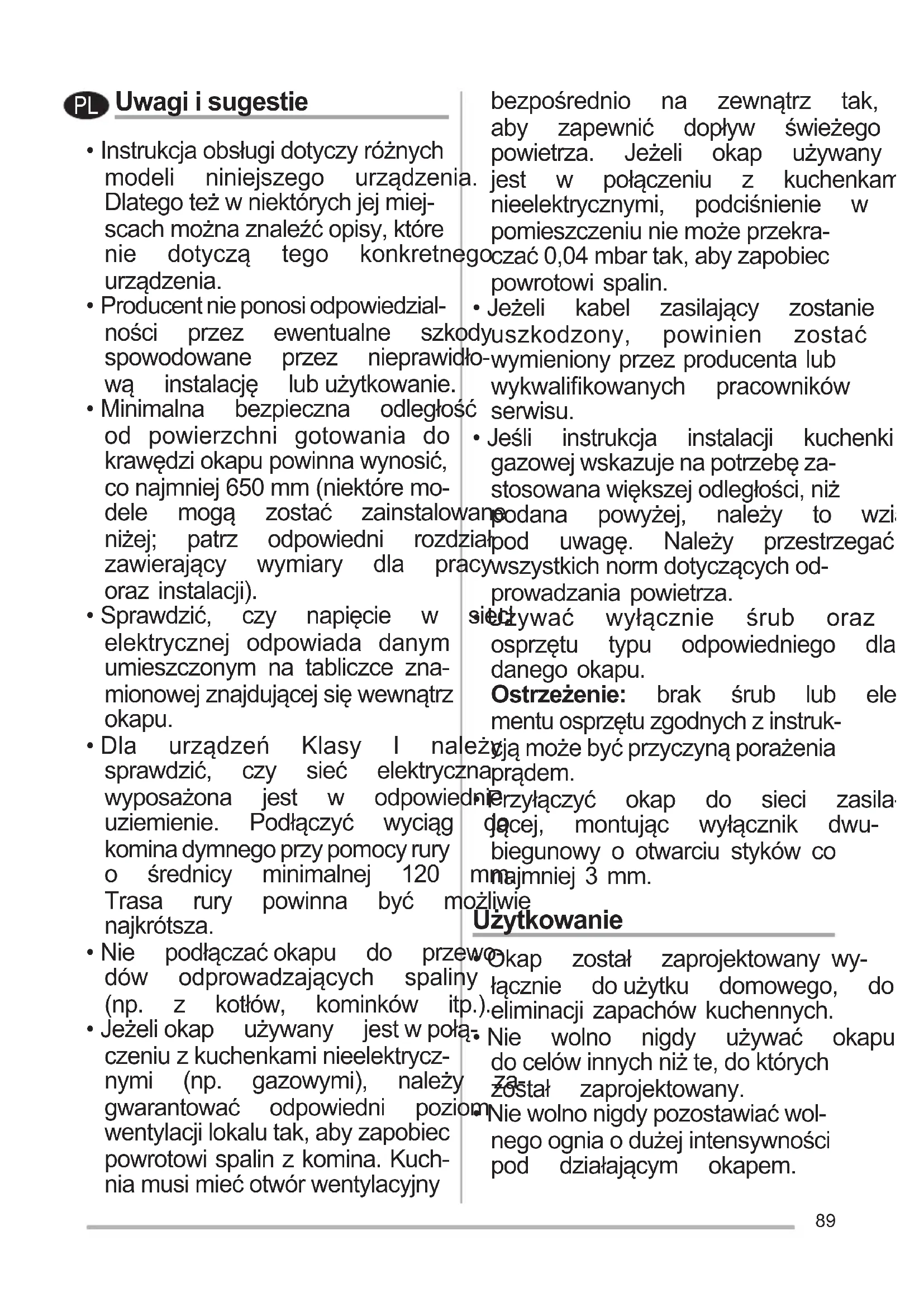

• Instrukcja obsługi dotyczy różnych modeli niniejszego urządzenia. Dlatego też w niektórych jej miejscach można znaleźć opisy, które nie dotyczą tego konkretneg urządzenia.
• Producent nie ponosi odpowiedzialności przez ewentualne szkod spowodowane przez nieprawidło wą instalację lub użytkowanie.
• Minimalna bezpieczna odległość od powierzchni gotowania do krawędzi okapu powinna wynosić, co najmniej 650 mm (niektóre modele mogą zostać zainstalowa niżej; patrz odpowiedni rozdzi zawierający wymiary dla prac oraz instalacji).
• Sprawdzić, czy napięcie w elektrycznej odpowiada danym umieszczonym na tabliczce zna-mionowej znajdującej się wewnątrz okapu.
• Dla urządzeń Klasy I należyją może być przyczyną porażenia sprawdzić, czy sieć elektrycznaprądem.
• Jeżeli kabel zasilający zostanie dyuszkodzony, powinien zostać o-wymieniony przez producenta lub wykwalifikowanych pracowników ć serwisu.
• Jeśli instrukcja instalacji kuchenki gazowej wskazuje na potrzebę za- stosowana większej odległości, niż anpodana powyżej, należy to wzi iałpod uwagę. Należy przestrzegać cywszystkich norm dotyczących od- prowadzania powietrza.
  sieżywać wyłącznie śrub oraz osprzętu typu odpowiedniego dla danego okapu.
  Ostrzeżenie: brak śrub lub ele mentu osprzętu zgodnych z instruk-
  eżycją może być przyczyną porażenia naprądem.

wyposażona jest w odpowie uziemienie. Podłączyć wyciąg komina dymnego przy pomocy rury o średnicy minimalnej 120 Trasa rury powinna być n najkrótsza.

bezpośrednio na zewnątrz tak, aby zapewnić dopływ świeżego powietrza. Jeżeli okap używany jest w połączeniu z kuchenkar nieelektrycznymi, podciśnienie w pomieszczeniu nie może przekra- ocać 0,04 mbar tak, aby zapobiec powrotowi spalin.

dnierzyłączyć okap do sieci zasila dącej, montując wyłącznik dwubiegunowy o otwarciu styków co mmajmniej 3 mm.

ożliwie Użytk

• Nie podłącać okapu do przewo Okap został zaprojektowany wydów odprowadzających spaliny łącznie do użytku domowego, do (np. z kotłów, kominków itp.). eliminacji zapachów kuchennych.

• Jeżeli okap używany jest w połączeniu z kuchenkami nieelektrycznymi (np. gazowymi), należy gwarantować odpowiedni poziom wentylacji lokalu tak, aby zapobiec powrotowi spalin z komina. Kuchnia musi mieć otwór wentylacyjny Nie wolno nigdy używać okapu do celów innych niż te, do których został zaprojektowany. Nie wolno nigdy pozostawiać wolnego ognia o dużej intensywności pod działającym okapem.

• Należy dokonać regulacji inten-się do zapobiegania ewentualnym sywności płomienia w taki sposób, ujemnym wpływom na środowisko aby znajdował się wyłącznie paturalne oraz na zdrowie ludzi, naczyniem do gotowania i nie które mogłyby powstać w wyni wydostawał się z jego bokówniewłaściwej likwidacji. Szczegóło-

• Nie zostawiać naczyń do smazie-informacje na temat utylizacji nia bez nadzoru podczas użytego produktu można uzyskać przegrzany olej może się zapalić. urzędzie miasta/ gminy, lokalnych
• Nie zapalać potraw pod okapierstytucjach zajmujących się likwi- może to być przyczyną pożaru.dacją odpadów lub w sklepie,
• Niniejsze urządzenie może być którym produkt został zakupiony. używane przez dzieci w wiektyłączyć urządzenie lub odłączyć poniżej 8 lat oraz osoby niepełnosprawne fizycznie lub umysłow przed przystąpieniem do wszelkich oraz bez doświadczenia lub wiedzy prac związanych z czyszczeniem na temat jego działania, powinnikonserwacją.

oni zostać jednak poinstruowar!łmyć i/lub wymienić filtry po okre-i skontrolowani w kwestii obskłgnym okresie czasu (zagrożenie urządzenia przez osoby odpowie- pożarowe).

dzialne za ich bezpieczeństwo.- Filtry przeciw-tłuszczowe należy Należy pilnować, aby dzieci niemyć, co 2 miesiące lub częściej w bawiły się urządzeniem. Czysz- razie użytkowania intensywnego, czenie i konserwacja urządzenia można je myć w zmywarce (Z).

nie powinny być wykonywane przez dzieci, chyba że są nadzorowane.

- UWAGA: części zewnętrzne mogą stać się bardzo gorące, jeżeli używane są razem z urządze przeznaczonymi do gotowania.

Konserwacja

- Symbol znajdujący się na urządzeniu lub na jego opakowaniu oznacza, że nie wolno danego urządzenia wyrzucać razem ze zwykłymi odpadami domowymi. Niepotrzebne urządzenie należy oddać do odpowiedniego punktu zbiórki urządzeń elektrycznych oraz elektronicznych. Likwidując produkt w sposób właściwy, przyczyniasz

one

- Zaleca się czyszczenie okapu przy pomocy wilgotnej ściereczki i neutralnego płynu do mycia.

LT1T2T3T4 2 3 I S1

Przycisk Funkcja Dioda
L	Włączenie/ wyłączenie oświetlenia z maksymalną jasnością.	-
T1 Włączenie/wyłączenie silnika z pierwszą prędkością. -
		Funkcja opóźnienia - Delay:Naciśnięcie na około 3 sekundy powoduje włączenie/wyłączenie funkcji Delay (automatycznego, opóźnionego o 30 minut wyłączenia silnika oświetlenia).Niedostępna, gdy włączony jest tryb intensywny lub 24h.
T2 Uruchomienie silnika z drugą prędkością -
		Naciśnięcie przycisku na około 5 sekund w momencie, gdy urządzenie jest wyłączone (silnik + oświetlenie), aktywuje alarm filtrów węglowych, co sygnalizowane jest przez podwójne mignięcie odpowiedniej diody LED.Aby go wyłączyć, należy ponownie nacisnąć przycisk na 5 zostanie zasygnalizowane przez jedno mignięcie odpowiedniej diody LED.
T3 Uruchomienie silnika z trzecią prędkością -
		Po naciśnięciu przycisku na około 3 sekund w momencie, jest wyłączone (silnik + oświetlenie), następuje reset alarmu nasycenia filtrów, co pokazywane jest przez trzy mignięcia diody S1.
T4	Uruchomienie silnika z prędkością INTENSYWNA.Czas trwania tej prędkości ograniczony jest do 6 minut. Po zakończeniu tego czasu system automatycznie powraca do wcześniej ustawionej prędkości. Jeżeli funkcja została aktywowana przy wyłączonym silniku, przechodzi do trybu wyłączonego (OFF).	-urządzenie
	Jeżeli przycisk zostanie przytrzymany przez 5 sekund – włączone zostaje zdalne sterowanie, co sygnalizowane jest przez podwójne mignięcie diody LED.Ponowne naciśnięcie przycisku na 5 sekund powoduje wyłączenie zdalnego sterowania, co pokazywane jest przez pojedyncze mignięcie diody LED.	Miga
S1	Sygnalizuje alarm nasycenia tłuszczowych filtrów metalowych i konieczność ich wyczyszczenia. Alarm aktywuje się po 100 godzinach rzeczywistej pracy okapu.	Świeci się
	Sygnalizuje alarm nasycenia węglowego filtru antyzapachowego, który należy wymienić po 200 godzinach rzeczywistej pracy okapu.	Miga

Zdalne Sterowanie

Urządzenie to może być sterowane zasilanym na baterie alkaliczne cynkowowęglowe 1,5 V standardowe LR03 (niedołączone).

• Nie kłaść pilota w pobliżu źródeł ciepła.
• Nie wyrzucać baterii do śmieci, je wyrzucić do specjalnych poje zbiorczych.

	Wł./Wył. silnika.
	Zmniejszenie prędkości z każdym śnięciem.
	Zwiększenie prędkości z każdym naciśnięciem.
	Aktywacja funkcji INTENSYWNA.Czas trwania tej prędkości ograniczo-ny jest do 6 minut. Po zakończeniu teg czasu system automatycznie powraca do wcześniej ustawionej prędkości. Jeżeli funkcja została aktywowana przy wyłączonym silniku, urządzenie przechodzi do trybu wyłączonego (OFF). Funkcje wyłącza się przez naciśnięcie tego samego przycisku lub przez wyłączenie silnika.
	- Krótkie naciśnięcie tego przycisku akty-wuje tryb całkowitego zatrzymania (silnik + oświetlenia) po upływie 30 minut.- Naciśnięcie tego przycisku na kilka sekund powoduje wyłączenie trybu opóź-nienia lub wyłączenie silnika. Odpowiednia kontrolka LED miga co 0,5 sekundy.
	Wł./Wył. oświetlenia.

Oświetlenie

- W celu wymiany diody należy skontaktować się z technicznym działem Obsługi Klienta („W celu nabycia diody należy skontaktować się z technicznym działem Obsługi Klienta“).
