| Produkttyp | Küchenhaube |
| Marke | Faber |
| Modell | HighLight 121 W |
| Elektroklasse | Klasse I (Erdung erforderlich) |
| Stromversorgung | Siehe Typenschild (Netzspannung) |
| Anschlussdurchmesser | mindestens 120 mm |
| Mindestabstand zur Kochfläche | 650 mm |
| Anzahl der Geschwindigkeitsstufen | 4 (Stufe 1, 2, 3, Intensivstufe) |
| Intensivstufe | Ja, zeitlich begrenzt auf 6 Minuten, automatische Rückkehr zur vorherigen Stufe oder Ausschaltung |
| Beleuchtung | LED, Ein-/Ausschalten über Taste L |
| Filtertyp | Waschbare Metallfettfilter + Aktivkohlefilter (Geruchsbeseitigung) |
| Filteralarm | Ja: Fettfilter nach 100 h (Dauerleuchte), Aktivkohlefilter nach 200 h (Blinklicht) |
| Wartung der Fettfilter | Reinigung alle 2 Monate oder häufiger, spülmaschinengeeignet |
| Austausch Aktivkohlefilter | Alle 200 Betriebsstunden |
| Fernbedienung | Ja (nicht im Lieferumfang, Batterien LR03-AAA 1,5 V) |
| Delay-Funktion (Verzögerungsabschaltung) | Ja, 30 Minuten, Aktivierung durch langes Drücken von T1 |
| Filteralarm zurücksetzen | Langes Drücken von T3 (3 Sekunden) bei ausgeschalteten Verbrauchern |
| Umweltschutz | Nicht mit dem Hausmüll entsorgen, WEEE-Recycling |
| Verwendungszweck | Haushalt, Beseitigung von Küchengerüchen |
Häufig gestellte Fragen - HighLight 121 W FABER
Benutzerfragen zu HighLight 121 W FABER
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Dunstabzugshaube kostenlos im PDF-Format! Finden Sie Ihr Handbuch HighLight 121 W - FABER und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. HighLight 121 W von der Marke FABER.
BEDIENUNGSANLEITUNG HighLight 121 W FABER

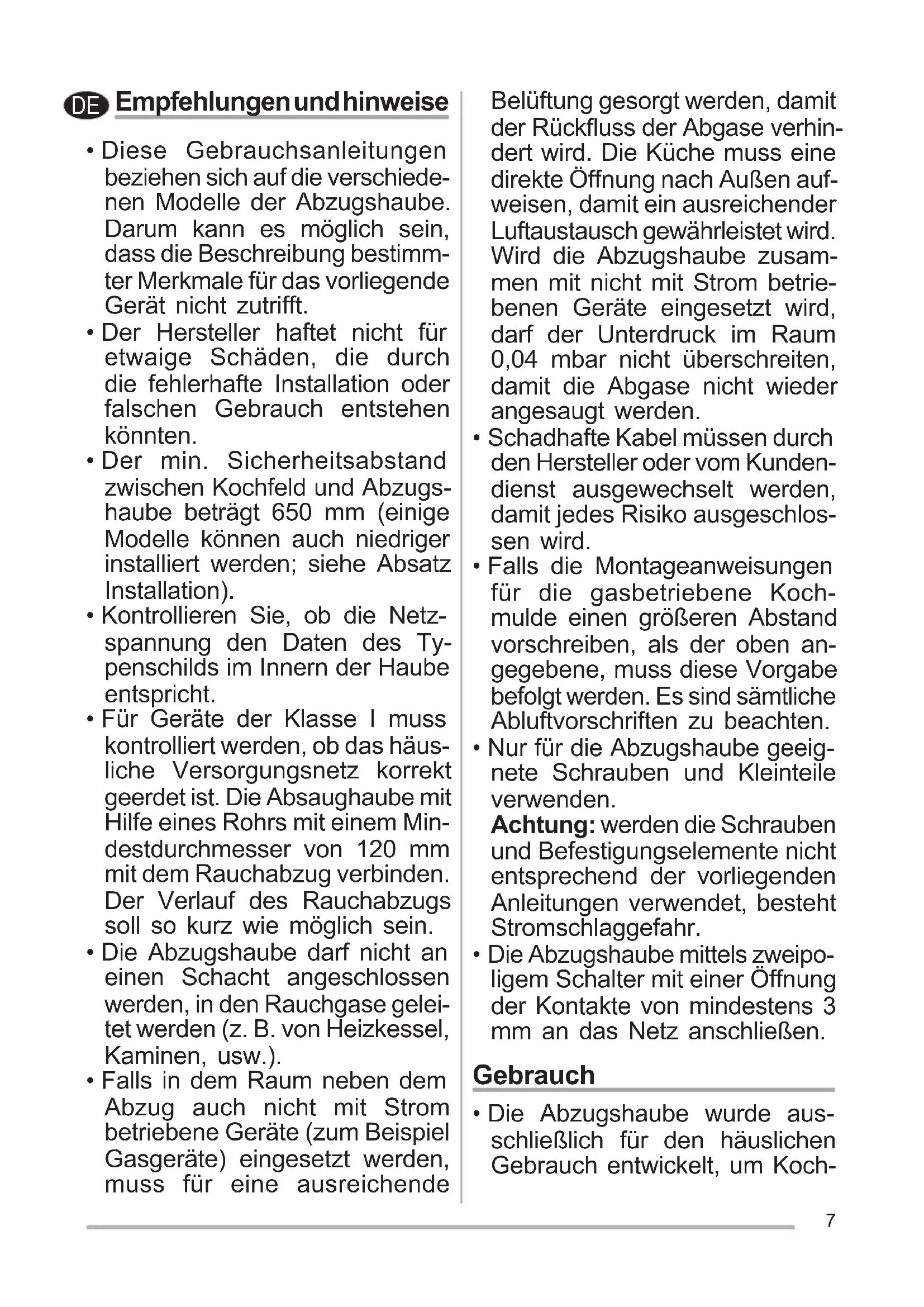

DE Empfehlungen und hinweise
- Diese Gebrauchsanleitungen beziehen sich auf die verschiedenen Modelle der Abzugshaube. Darum kann es möglich sein, dass die Beschreibung bestimmter Merkmale für das vorliegende Gerät nicht zutrifft.
- Der Hersteller haftet nicht für etwaige Schäden, die durch die fehlerhafte Installation oder falschen Gebrauch entstehen könnten.
- Der min. Sicherheitsabstand zwischen Kochfeld und Abzugs-haube beträgt 650 mm (einige Modelle können auch niedriger installiert werden; siehe Absatz Installation).
- Kontrollieren Sie, ob die Netzspannung den Daten des Typenschilds im Innern der Haube entspricht.
- Für Geräte der Klasse I muss kontrolliert werden, ob das häusliche Versorgungsnetz korrekt geerdet ist. Die Absaughaube mit Hilfe eines Rohrs mit einem Mindestdurchmesser von 120 mm mit dem Rauchabzug verbinden. Der Verlauf des Rauchabzugs soll so kurz wie möglich sein.
• Die Abzugshaube darf nicht an einen Schacht angeschlossen werden, in den Rauchgase geleitet werden (z. B. von Heizkessel, Kaminen, usw.). - Falls in dem Raum neben dem Abzug auch nicht mit Strom betriebene Geräte (zum Beispiel Gasgeräte) eingesetzt werden, muss für eine ausreichende
Belüftung gesorgt werden, damit der Rückfluss der Abgase verhindert wird. Die Küche muss eine direkte Öffnung nach Außen aufweisen, damit ein ausreichender Luftaustausch gewährleistet wird. Wird die Abzugshaube zusammen mit nicht mit Strom betriebenen Geräte eingesetzt wird, darf der Unterdruck im Raum 0,04 mbar nicht überschreiten, damit die Abgase nicht wieder angesaugt werden.
- Schadhafte Kabel müssen durch den Hersteller oder vom Kundendienst ausgewechselt werden, damit jedes Risiko ausgeschlossen wird.
- Falls die Montageanweisungen für die gasbetriebene Kochmulde einen größeren Abstand vorschreiben, als der oben angegebene, muss diese Vorgabe befolgt werden. Es sind sämtliche Abluftvorschriften zu beachten.
- Nur für die Abzugshaube geeignete Schrauben und Kleinteile verwenden.
Achtung: werden die Schrauben und Befestigungselemente nicht entsprechend der vorliegenden Anleitungen verwendet, besteht Stromschlaggefahr.
• Die Abzugshaube mittels zweipoligem Schalter mit einer Öffnung der Kontakte von mindestens 3 mm an das Netz anschließen.
Gebrauch
• Die Abzugshaube wurde ausschließlich für den häuslichen Gebrauch entwickelt, um Koch-
dünste zu beseitigen.
• Die Haube darf nur für die ihr zugedachten Zwecke benutzt werden.
- Unter der eingeschalteten Haube keine offenen Flammen benutzen.
• Die Flamme so regulieren, dass sie nicht über den Boden des Kochgeschirrs hinausreicht.
- Fritteusen müssen während des Gebrauchs ständig überwacht werden: überhitztes Öl könnte sich entzünden.
- Auf keinen Fall unter der Haube flambieren: Brandgefahr.
- Kinder ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder psychischen Fähigkeiten, oder mit mangelnden Erfahrungen oder Kenntnissen dürfen nicht mit dem Gerät umgehen, es sei denn, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder angeleitet. Sicherstellen, dass Kinder nicht mit dem Gerät herumspielen können. Reinigungs- und Wartungsarbeiten dürfen nicht von unbeaufsichtigten Kindern durchgeführt werden.
- ACHTÜNG: Die zugänglichen Teile können während des Gebrauchs der Kochgeräte sehr heiß werden.
Wartung
- Das Symbol am Produkt oder auf der Verpackung weist darauf hin, dass das Gerät nicht als normaler Hausmüll entsorgt
werden darf. Das ausrangierte Gerät muss vielmehr bei einer speziellen Sammelstelle für elektrische und elektronische Geräte abgegeben werden. Mit der vorschriftsmäßigen Entsorgung des Gerätes trägt der Benutzer dazu bei, schädliche Auswirkungen auf Umwelt und Gesundheit zu vermeiden. Weitere Informationen zum Recycling dieses Produktes können bei der zuständigen Behörde, der örtlichen Abfallbeseitigung oder bei dem Händler, der das Gerät verkauft hat, eingeholt werden.
- Vor Reinigungs- oder Wartungsarbeiten am Gerät, muss dieses ausgeschaltet und spannungslos gemacht werden.
• Die Filter stets nach den angegebenen Intervallen reinigen oder auswechseln (Brandgefahr).
- Die Fettfilter sind alle 2 Monate oder bei intensiver Nutzung öfter zu reinigen und können in der Spülmaschine gespült werden (Z).
• Die Haube mit einem feuchten Lappen und einem neutralen Reinigungsmittel abwischen.
| L Schaltet die Beleuchtung bei maximaler Intensität ein/aus. - | ||
| T1 | Schaltet den Motor bei der ersten Betriebsgeschwindigkeit ein/aus. | - |
| Funktion Delay:Mit zirka 3 Sekunden langem Drücken wird die Funktion Delay (das um 30' verzögerte Abschalten des Motors, der Lüfterräder und der Beleuchtung) aktiviert/deaktiviert.Nicht aktivierbar bei laufender Funktion Intensiv oder 24H. | Blinkend | |
| T2 | Schaltet den Motor bei der zweiten Betriebsgeschwindigkeit ein. | - |
| Mit zirka 5 Sekunden langem Gedrückthalten der Taste bei abgeschalteten Verbrauchern (Motor+Licht) wird der Alarm für aktive Aktivkohlefilter aktiviert entsprechende LED blinkt zweimal.Zum Abstellen die Taste erneut 5 Sekunden lang drücken, die entsprechende LED blinkt ein Mal. | Blinkend und die | |
| T3 | Schaltet den Motor bei der dritten Betriebsgeschwindigkeit ein. | - |
| Mit zirka 3 Sekunden langem Gedrückthalten der Taste bei abgeschalteten Verbrauchern (Motor+Licht) erfolgt ein Reset des Alarms für Filtersättigung und die LED S1 blinkt drei Mal. | Blinkend | |
| T4 Schaltet den Motor bei INTENSIVGESCHWINDIGKEIT einDiese Geschwindigkeit ist auf 6 Minuten zeitgeregelt. Nach Ablauf dieser Zeit kehrt das System zu der zuvor eingestellten Geschwindigkeit zurück. Wird sie bei abgestelltem Motor aktiviert, wird nach Ablauf der Zeit zum Betriebsmodus OFF übergegangen. | - | |
| S1 | Meldet den Alarm für Sättigung der Metallfettfilter und die Notwendigkeit, diese zu waschen. Dieser Alarm wird nach 100 effektiven Betriebsstunden der Abzugshaube ausgelöst. | Bleibend |
| Der Alarm für Sättigung des Aktivkohlefilters wird nach 200 effektiven Betriebsstunden der Abzugshaube ausgelöst. | Blinkend | |

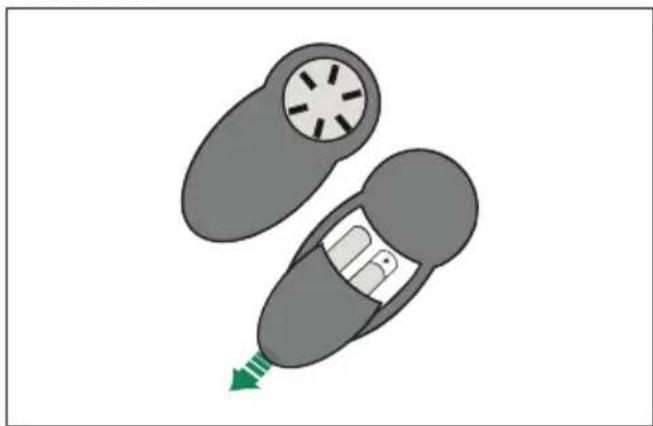

Fernbedienung
Dieses Gerät kann mit einer Fernbedienung gesteuert werden, welche mit alkalischen Zink-Kohle-Batterien 1,5 V des Standardtyps LR03-AAA versorgt wird (nicht mitgeliefert).
• Die Fernbedienung nicht in die Nähe von Hitzequellen legen.
- Batterien müssen vorschriftsmäßig entsorgt werden.
| [WTBT] | On / Off Motor |
 | Vermindert bei jedem Drücken die Betriebsgeschwindigkeit. |
 | Erhöht bei jedem Drücken die Betriebsgeschwindigkeit. |
 | Aktiviert die INTENSIVGESCHWINDIGKEIT. Diese Geschwindigkeit ist auf 6 Minuten zeitgeregelt. Nach Ablauf dieser Zeit kehrt das System zu der zuvor eingestellten Geschwindigkeit zurück. Wird sie bei abgestelltem Motor aktiviert, wird nach Ablauf der Zeit zum Betriebsmodus OFF übergegangen. Sie wird durch Betätigen der selben Taste oder der Taste „Motor OFF“ deaktiviert. |
 | - Mit kurzem Drücken dieser Taste wird der totale Abschalt-Modus der Haube (Beleuchtung+Motor) nach 30 Minuten aktiviert.- Mit einige Sekunden langem Gedrückthalten der Taste wird der Delay-Modus deaktiviert oder der Motor abgestellt. Die entsprechende LED blinkt alle 0.5 Sekunden. |
 | On / Off Beleuchtung |
Beleuchtung
LED-Strahler
- Für den Austausch der LED-Strahler wenden Sie sich bitte an den Kundendienst.
| Taste Funktion Led | ||
| L Schaltet die Beleuchtung bei maximaler Intensität ein/aus. - | ||
| T1 | Schaltet den Motor bei der ersten Betriebsgeschwindigkeit ein/aus. | - |
| Delay-functie:Als deze toets ongeveer 3 sec. ingedrukt wordt gehouden, wordt de Delay-functie in-/uitgeschakeld (de motor, de ventilatoren en de verlichting worden automatisch uitgeschakeld met een vertraging van 30').Deze functie kan niet geactiveerd worden als de Hoge snelheid of 24h ingeschakeld is. | Blinkend | |
| T2 | Schaltet den Motor bei der zweiten Betriebsgeschwindigkeit ein. | - |
| Als de toets ongeveer 5 seconden ingedrukt wordt gehouden als alle belastingen (motor+lamp) uitgeschakeld zijn, dan wordt het alarm van de actieve koolstoffilters ingeschakeld en knippert de bijbehorende led twee Houd de toets nog eens 5 seconden ingedrukt om het alarm uit te schakelen.De bijbehorende led knippert één keer. | Blinkendkeer. | |
| T3 | Schaltet den Motor bei der dritten Betriebsgeschwindigkeit ein. | - |
| Mit zirka 3 Sekunden langem Gedrückthalten der Taste bei abgeschalteten Verbrauchern (Motor+Licht) erfolgt ein Reset des Alarms für Filtersättigung und die LED S1 blinkt drei Mal. | Blinkend | |
| T4 Schaltet den Motor bei INTENSIVGESCHWINDIGKEIT ein. Diese Geschwindigkeit ist auf 6 Minuten zeitgeregelt. Nach Ablauf dieser Zeit kehrt das System zu der zuvor eingestellten Geschwindigkeit zurück. Wird sie bei abgestelltem Motor aktiviert, wird nach Ablauf der Zeit zum Betriebsmodus OFF übergegangen. | - | |
| Mit 5 Sekunden langem Gedrückthalten wird die Fernbedienung aktiviert und die entsprechende LED blinkt zwei Mal.Mit 5 Sekunden langem Gedrückthalten wird die Fernbedienung deaktiviert und die entsprechende LED blinkt nur ein Mal. | Blinkend | |
| S1 Meldet den Alarm für Sättigung der Metallfettfilter und die Notwendigkeit, diese zu waschen. Dieser Alarm wird nach 100 effektiven Betriebsstunden der Abzugshaube ausgelöst. | Bleibend | |
| Signaleert het alarm van de verzadiging van het geurfilter met actieve koolstof, dat na 200 effectieve werkuren van de afzuigkap moet worden vervangen. | Blinkend | |
