Tipo de producto	Campana extractora de cocina
Marca	Faber
Modelo	HighLight 121 W
Clase eléctrica	Clase I (toma de tierra obligatoria)
Alimentación eléctrica	Ver placa de características (tensión de red)
Diámetro de conexión	120 mm mínimo
Distancia mínima al plano de cocción	650 mm
Número de velocidades	4 (velocidad 1, 2, 3, intensiva)
Velocidad intensiva	Sí, temporizada 6 minutos, retorno automático a la velocidad anterior o parada
Iluminación	LED, encendido/apagado mediante tecla L
Tipo de filtros	Filtros metálicos antigrasa lavables + filtro de carbón activo (antiolores)
Alarma saturación filtros	Sí: filtro antigrasa después de 100 h (testigo fijo), filtro de carbón después de 200 h (testigo intermitente)
Mantenimiento de los filtros antigrasa	Lavado cada 2 meses o más a menudo, apto para lavavajillas
Reemplazo filtro de carbón	Cada 200 h de funcionamiento efectivo
Mando a distancia	Sí (no incluido, pilas LR03-AAA 1,5 V)
Función Delay (apagado diferido)	Sí, 30 minutos, activación mediante pulsación prolongada de T1
Reinicio alarma filtros	Pulsación prolongada de T3 (3 segundos) con todas las cargas apagadas
Protección del medio ambiente	No tirar con la basura doméstica, reciclaje RAEE
Uso previsto	Doméstico, eliminación de olores de cocina

Preguntas frecuentes - HighLight 121 W FABER

¿Cuál es la distancia mínima entre la campana y la placa de cocción?

La distancia de seguridad mínima es de 650 mm. Verifique también las instrucciones de su cocina de gas si exige una distancia mayor.

¿Cómo lavar los filtros antigrasa?

Los filtros antigrasa deben limpiarse cada 2 meses o más a menudo en caso de uso intensivo. Se pueden lavar en el lavavajillas o a mano con detergente neutro.

¿Cuándo reemplazar el filtro de carbón?

El filtro de carbón activo debe reemplazarse después de 200 horas de funcionamiento efectivo de la campana. Una alarma visual (testigo intermitente) se lo recuerda.

¿Cómo reiniciar la alarma de los filtros?

Para reiniciar la alarma de saturación de los filtros, presione la tecla T3 durante aproximadamente 3 segundos mientras todas las cargas (motor + iluminación) están apagadas. El testigo S1 parpadea 3 veces para confirmar.

¿Cómo activar o desactivar la función Delay (apagado diferido)?

La función Delay permite la parada automática del motor y la iluminación después de 30 minutos. Para activarla, mantenga presionada la tecla T1 durante aproximadamente 3 segundos. Para desactivarla, presiónela nuevamente de la misma manera.

¿Cómo asociar un mando a distancia a la campana?

Para validar el mando a distancia, mantenga presionada la tecla T4 durante aproximadamente 5 segundos (el testigo parpadea 2 veces). Para invalidarlo, misma operación (testigo parpadea 1 vez). El mando utiliza pilas LR03-AAA (no incluidas).

¿Qué hacer en caso de cable de alimentación dañado?

No utilice el aparato. Haga reemplazar el cable por el fabricante o un servicio técnico autorizado para evitar cualquier riesgo de accidente.

¿Se puede usar la campana con aparatos de gas?

Sí, pero debe garantizar una ventilación suficiente en la habitación (abertura al exterior) para evitar el retorno de gases. La presión negativa no debe superar 0,04 mbar.

¿Cómo limpiar la campana?

Utilice un paño húmedo con un detergente líquido neutro. Antes de cualquier limpieza, apague y desenchufe el aparato. No use productos abrasivos.

¿Cuál es la duración de la velocidad intensiva?

La velocidad intensiva está temporizada a 6 minutos. Después de ese tiempo, la campana vuelve automáticamente a la velocidad anterior o se apaga si se había activado desde parada.

MANUAL DE USUARIO HighLight 121 W FABER

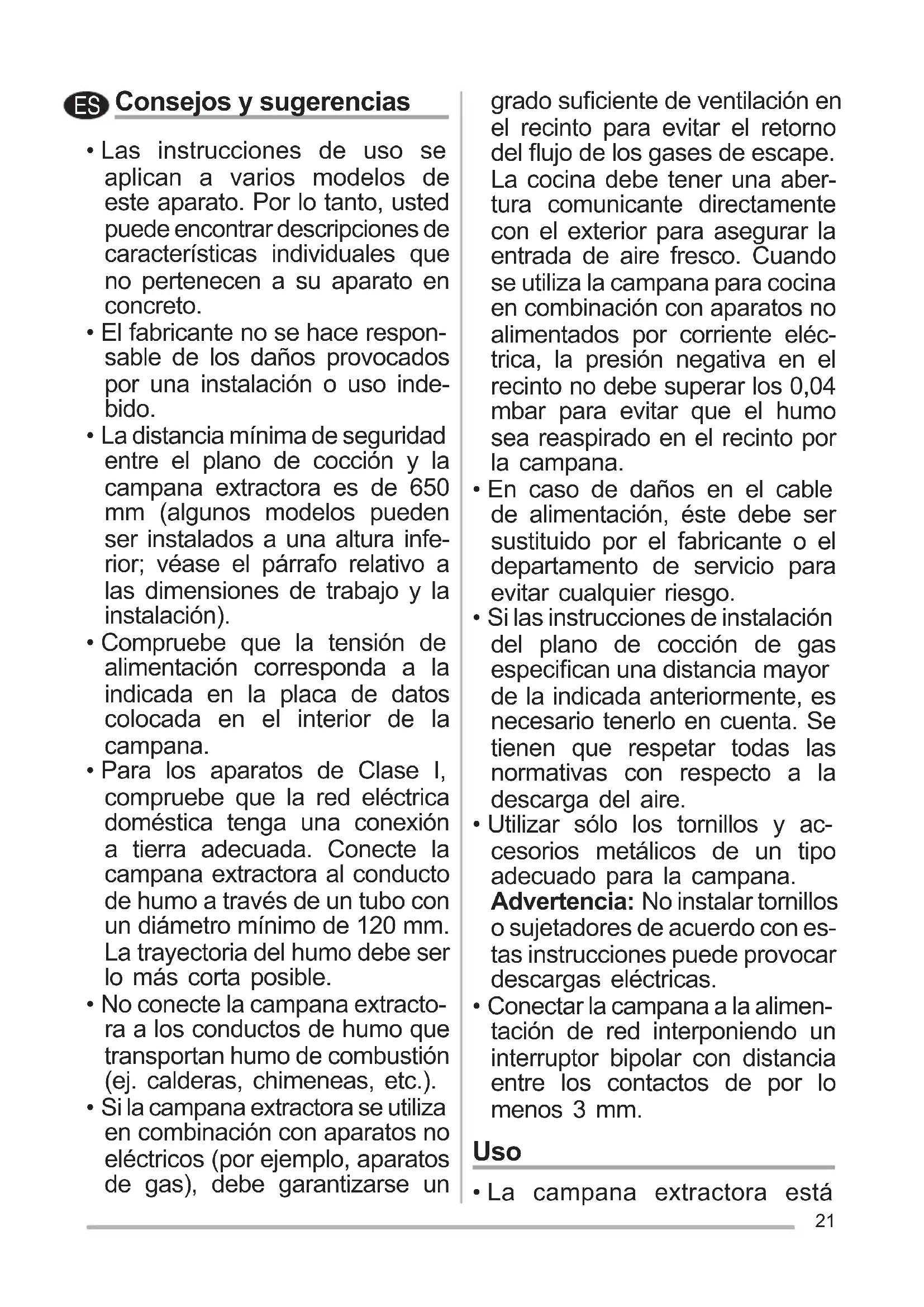

ES Consejos y sugerencias

- Las instrucciones de uso se aplican a varios modelos de este aparato. Por lo tanto, usted puede encontrar descripciones de características individuales que no pertenecen a su aparato en concreto.

- El fabricante no se hace responsable de los daños provocados por una instalación o uso indebido.

- La distancia mínima de seguridad entre el plano de cocción y la campana extractora es de 650 mm (algunos modelos pueden ser instalados a una altura inferior; véase el párrafo relativo a las dimensiones de trabajo y la instalación).

- Compruebe que la tensión de alimentación corresponda a la indicada en la placa de datos colocada en el interior de la campana.

- Para los aparatos de Clase I, compruebe que la red eléctrica doméstica tenga una conexión a tierra adecuada. Conecte la campana extractora al conducto de humo a través de un tubo con un diámetro mínimo de 120 mm. La trayectoria del humo debe ser lo más corta posible.

- No conecte la campana extractora a los conductos de humo que transportan humo de combustión (ej. calderas, chimeneas, etc.).

- Si la campana extractora se utiliza en combinación con aparatos no eléctricos (por ejemplo, aparatos de gas), debe garantizarse un

grado suficiente de ventilación en el recinto para evitar el retorno del flujo de los gases de escape. La cocina debe tener una abertura comunicante directamente con el exterior para asegurar la entrada de aire fresco. Cuando se utiliza la campana para cocina en combinación con aparatos no alimentados por corriente eléctrica, la presión negativa en el recinto no debe superar los 0,04 mbar para evitar que el humo sea reaspirado en el recinto por la campana.

- En caso de daños en el cable de alimentación, éste debe ser sustituido por el fabricante o el departamento de servicio para evitar cualquier riesgo.

- Si las instrucciones de instalación del plano de cocción de gas especifican una distancia mayor de la indicada anteriormente, es necesario tenerlo en cuenta. Se tienen que respetar todas las normativas con respecto a la descarga del aire.

- Utilizar sólo los tornillos y accesorios metálicos de un tipo adecuado para la campana.

Advertencia: No instalar tornillos o sujetadores de acuerdo con estas instrucciones puede provocar descargas eléctricas.

- Conectar la campana a la alimentación de red interponiendo un interruptor bipolar con distancia entre los contactos de por lo menos 3 mm.

Uso

• La campana extractora está

diseñada exclusivamente para uso doméstico, para eliminar los olores de la cocina.

- Nunca utilice la campana para fines distintos de aquellos los que fue diseñada.

- No deje nunca llamas altas bajo la campana cuando está en funcionamiento.

- Ajuste la intensidad de la llama para dirigirla sólo a la parte inferior del recipiente de cocción, asegurándose de que no llegue a los lados.

- Las freidoras deben ser controladas continuamente durante su uso: el aceite recalentado puede incendiarse.

- No realice flambeados bajo campana: se podría producir un incendio.

- Este aparato puede ser usado por niños de edad no inferior a 8 años y por personas con reducidas capacidades psicológicas, físicas y sensoriales o con experiencia o conocimiento inadecuados, siempre que estén cuidadosamente supervisados e instruidos sobre cómo utilizar de forma segura el equipo y los peligros que esto implica. Asegúrese de que los niños no jueguen con el aparato. La limpieza y mantenimiento por parte del usuario no deben ser realizados por los niños, a menos que sean supervisados.

- ATENCIÓN: las partes accesibles pueden calentarse mucho durante el uso de aparatos de cocción.

Mantenimiento

- El símbolo en el producto o en el embalaje indica que el producto no se debe considerar para un desecho doméstico normal. El producto a eliminar se debe llevar a un centro de recogida apropiado para el reciclado de equipos eléctricos y electrónicos. Mediante la eliminación de este producto de manera apropiada, se contribuye a evitar consecuencias negativas para el medio ambiente y para la salud, que pudieran derivarse de una eliminación inadecuada del producto. Para obtener informaciones más detalladas sobre el reciclaje de la este producto, ponerse en contacto con el ayuntamiento, el servicio local de eliminación de desechos o la tienda donde se compró el producto.

- Apague o desconecte el aparato de la red eléctrica antes de cualquier operación de limpieza o mantenimiento.

- Limpie y/o reemplace los filtro después del período de tiempo especificado (peligro de incendio).

- Los filtros de grasa deben limpiarse cada 2 meses de operación, o con mayor frecuencia si se utilizan muy frecuentemente y se pueden lavar en el lavavajillas (Z).

- Limpie la campana con un paño húmedo y un detergente líquido suave.

LT1T2T3T4 2 3 I S1

Tecla Función Led
L Enciende/Apaga las luces a la máxima luminosidad. -
T1 Enciende/Apaga el motor a la primera velocidad. -
		Función Delay:Manteniendo presionado el botón durante aproximadamente 3 seg., Activa/Desactiva la función Delay (apagado automático del motor, los ventiladores y la iluminación con retardo de 30').No se puede activar con Intensiva o 24h encendidos.
T2 Enciende el motor a la segunda velocidad. -
		Manteniendo presionado el botón durante unos 5 segundos, cuando todas las cargas están apagadas (Motor+Luz), se activa la alarma de carbón activo y se muestra un doble parpadeo del led correspondiente. Para desactivarlo, se presiona de nuevo el botón durante otros 5 segundos visualizando un solo parpadeo del led correspondiente.
T3 Enciende el motor a la tercera velocidad. -
		Manteniendo presionada la tecla durante aproximadamente 3 segundos, cuando todas las cargas están apagadas (motor+luz) se efectúa el reset de la alarma de saturación de filtros, visualizando el triple parpadeo del led S1.
T4 Enciende el motor a la velocidad INTENSIVA.Esta velocidad está temporizada en 6 minutos. Una vez terminado el tiempo, el sistema vuelve automáticamente a la velocidad seleccionada precedentemente. Si se activa con motor apagado, una vez terminado el tiempo pasa al modo OFF.		-
		Manteniendo presionada durante 5 segundos se habilita el telemando visualizando un doble parpadeo del mismo led.Manteniendo presionada la tecla durante 5 segundos se deshabilita el telemando visualizando el parpadeo del led correspondiente una sola vez.
S1	Señala la alarma de saturación de los filtros antigrasa metálicos y la necesidad de lavarlos. La alarma se activa después de 100 horas de trabajo efectivo de la campana.	Fijo
	Indica la alarma de saturación del filtro antiolor de carbón activo, que se debe sustituir después de 200 horas de trabajo efectivo de la campana.	Intermitente

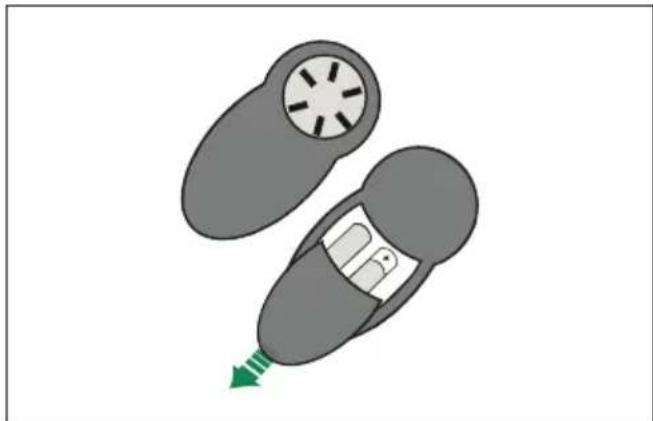

Mando a distancia

El aparato puede comandarse con un mando a distancia que funciona con pilas alcalinas zinkcarbón de 1,5 V del tipo standard LR03-AAA (no includo).

• No dejar el mando a distancia cerca de una fuente de calor.
• Tirar las pilas, cuando se hayan agotado, en los contenedores especiales colocados con dicho fin.

	On/Off Motor.
	Disminuye la velocidad de ejercicio cada vez que se presiona.
	Aumenta la velocidad de ejercicio cada vez que se presiona.
	Activa la función INTENSIVA.Esta velocidad está temporizada en 6 minutos. Una vez terminado el tiempo, el sistema retorna automáticamente a la velocidad anteriormente seleccionada. Si se activa con el motor apagado una vez terminado el tiempo pasa al modo OFF. Se desactiva presionando el mismo botón o el botón “OFF motor”.
	- Presionando brevemente este botón se activa el modo de parada total de la campana (luces + motor) después de 30 minutos.- Manteniendo presionado el botón durante unos segundos, se apaga el modo Delay o, apagar el motor. El led correspondiente parpadea cada 0,5 segundos.
	On / Off Luces.

Iluminación

- Para la sustitución ponerse en contacto con la Asistencia Técnica ("Para la compra dirigirse a la asistencia técnica").
