RAY - Dunstabzugshaube FABER - Kostenlose Bedienungsanleitung

Produkttyp	Dunstabzugshaube
Marke	FABER
Modell	RAY
Verwendung	Haushalt
Stromversorgung	220-240 V ~ 50 Hz
Anzahl Geschwindigkeitsstufen	3
Beleuchtung	Ja (L-Taste)
Bedienungsart	Drucktasten
Mindestabstand zum Kochfeld	650 mm
Durchmesser des Abluftrohrs	120 mm
Fettfilter	Spülmaschinengeeignet, Reinigung alle 2 Monate
Aktivkohlefilter	Nicht waschbar, Austausch alle 4 Monate
Elektrische Klasse	Klasse I (Erdung erforderlich)
Gehäusematerial	Edelstahl (Schätzung)
Installationsart	Wand- oder Unterschrankmontage (je nach Modell)
Gewicht	ca. 10 kg (Schätzung)
Abmessungen (BxTxH)	ca. 600x500x150 mm (Schätzung)

Häufig gestellte Fragen - RAY FABER

Wie groß ist der Mindestabstand zwischen Dunstabzugshaube und Kochfeld?

Der Mindestsicherheitsabstand beträgt 650 mm. Überprüfen Sie die Anleitung Ihres Kochfelds, da einige einen größeren Abstand erfordern können.

Wie reinige ich die Fettfilter?

Die Fettfilter müssen alle 2 Monate gereinigt werden. Sie sind spülmaschinengeeignet. Verwenden Sie ein mildes Reinigungsmittel und lassen Sie sie trocknen, bevor Sie sie wieder einsetzen.

Wie oft muss der Aktivkohlefilter ausgetauscht werden?

Der Aktivkohlefilter kann nicht gewaschen werden und muss etwa alle 4 Monate ausgetauscht werden, öfter bei intensiver Nutzung der Dunstabzugshaube.

Was tun, wenn die Dunstabzugshaube nicht angeht?

Überprüfen Sie zuerst die Stromversorgung (Steckdose, Sicherung). Stellen Sie sicher, dass der Stecker richtig eingesteckt ist. Wenn das Problem weiterhin besteht, wenden Sie sich an einen autorisierten Techniker.

Wie wechsle ich die Lampe der Dunstabzugshaube?

Zum Austausch der Beleuchtung wenden Sie sich an den autorisierten Kundendienst. Verwenden Sie nur Lampen des gleichen Typs und gleicher Leistung.

Die Dunstabzugshaube macht abnormale Geräusche, was tun?

Stellen Sie sicher, dass die Filter sauber und richtig eingesetzt sind. Geräusche können auch durch eine Verstopfung im Rohr kommen. Wenn das Geräusch anhält, lassen Sie das Gerät von einem Fachmann überprüfen.

Kann ich die Dunstabzugshaube ohne Außenabluft verwenden?

Ja, die Dunstabzugshaube kann im Umluftbetrieb betrieben werden, indem Sie einen Aktivkohlefilter installieren. Die Luft wird gefiltert und in den Raum zurückgeführt.

Wie hoch ist die Motorleistung?

Die genaue Leistung ist in der Anleitung nicht angegeben, aber sie ist für den normalen Hausgebrauch ausgelegt. Beachten Sie das Leistungsschild im Inneren der Dunstabzugshaube.

Wie stelle ich die Geschwindigkeit ein?

Verwenden Sie die Tasten T1, T2, T3, um die Geschwindigkeitsstufen 1, 2 bzw. 3 auszuwählen. Die Taste T1 schaltet den Motor aus, indem sie durch die erste Geschwindigkeit geht.

Welche Risiken bestehen, wenn ich die Dunstabzugshaube nicht regelmäßig reinige?

Die Ansammlung von Fett stellt eine Brandgefahr dar. Die Filter müssen gemäß den Empfehlungen gereinigt oder ausgetauscht werden, um Sicherheit und Effizienz zu gewährleisten.

BEDIENUNGSANLEITUNG RAY FABER

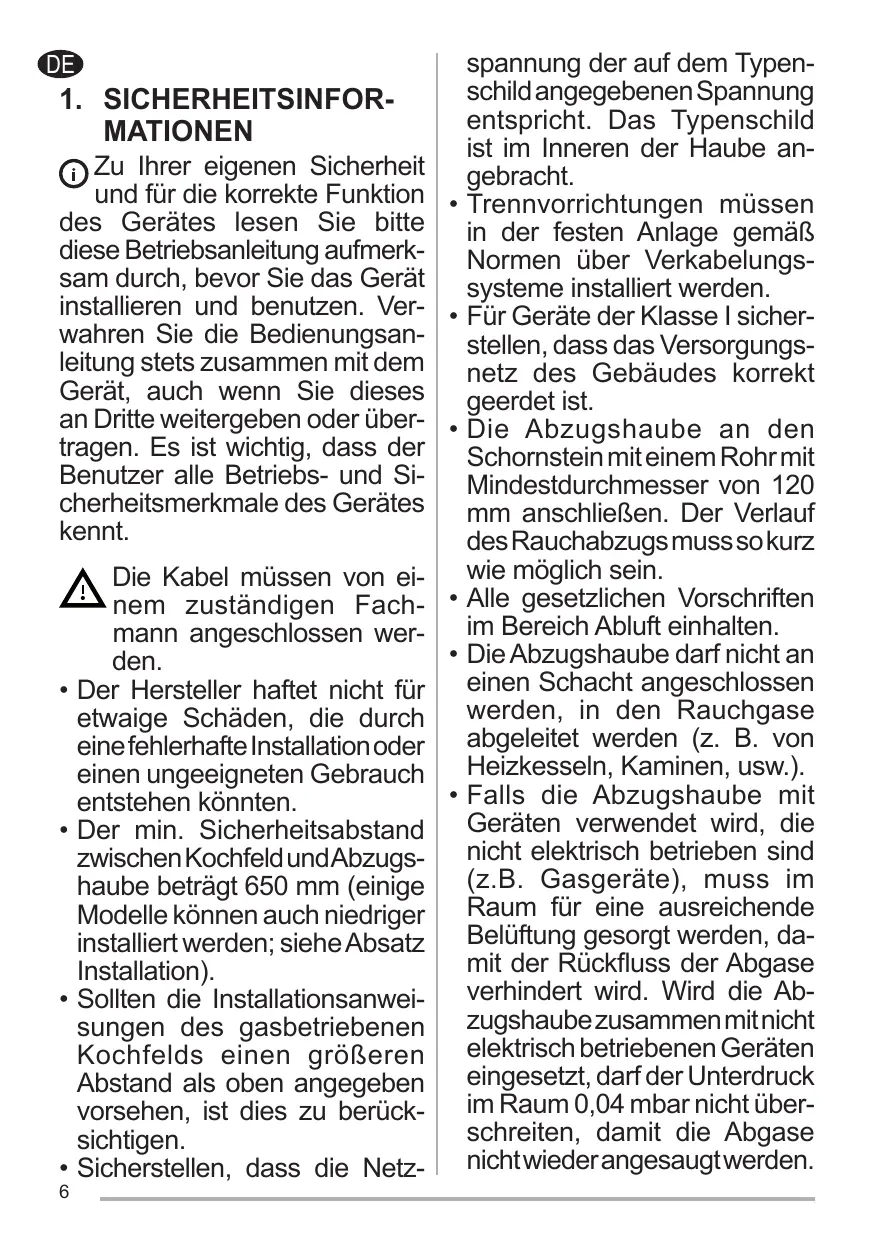

1. SICHERHEITSINFORMATIONEN

Zu Ihrer eigenen Sicherheit und für die korrekte Funktion des Gerätes lesen Sieitte These Betriebsanleitung aufmerkssam durch, bevor Sie das Gerät installieren und benutzen. Verwahren Sie die Bedienungsanleitung stets zusammen mit dem Gerät, auch wenn Sie thesea an Dritte weitergeben oder übertragen. Es ist wichtig, dass der Benutzer alle Betriebs- und Sicherheitsmernale des Gerätes kennt.

Die Kabel müssen von einem zuständigen Fachmann angeschlossen werden.

• Der Hersteller haftet nicht für etwaige Schäden, die durch einefehlerhafte Installation oder einen ungeeigneten Gebrauch entstehen können.
• Der min. Sicherheitsabstand zwischen Kochfeld und Abzugshaube beträgt 650 mm (eine Modelle können auch niedriger installiert werden; siehe Absatz Installation).
• Sollten die Installationsanweisungen des gasbetriebenen Kochfelds einen größeren Abstand als oben angegeben vorsehen, ist this zu berücksichtigten.
• Sicherstellen, dass die Netz

spannung der auf dem Typenschild angegebenen Spannung entspricht. Das Typenschild ist im Inneren der Haube angebracht.

Trennvorrichtungen müssen in der festen Anlage gemäß Normen über Verkabelungssysteme installiert werden.
- Für Geräte der Klasse I Sicherstellen, dass das Versorgungsnetz des Gebäudes korrekt geerdet ist.
Die Abzugshaube an den Schornstein mit einem Rohrmit Mindestdurchmesser von 120 mm anschließen. Der Verlauf des Rauchabzugs muss so kurz wie möglich sein.
- Alle gesetzlichen Vorschriften im Bereich Abluft einhalten.
Die Abzugshaubearfndnicht an einen Schacht angeschlssen werden, in den Rauchgase abgeleitet werden (z. B. von Heizkesseln,Kaminen,usw.).
- Falls die Abzugshaube mit Geräten verwendet wird, die nicht elektrisch betrieben sind (z.B. Gasgeräte), muss im Raum für eine ausreichende Belüftung gesorgt werden, damit der Rückfluss der Abgase verhindert wird. Wir die Abzugshaube zusammen mit nicht elektrisch betriebenen Geräten eingesetzt, davon der Unterdruck im Raum 0,04 mbar nicht über-schreiben, damit die Abgase nicht wieder angesaugt werden.

Die Luft darf nicht durch einen Kanal abgelassen werden, der als Rauchabzug für Gasgeräte oder Geräte verwendet wird, die mit anderen Brennstoffen betrieben werden.
- Wenn das Gerätekabel beschädigt ist, muss es vom Hersteller oder von einem Kundendiensttechniker ersetzt werden.
Den Stecker in eine den einschlagigen Vorschriften entsprechendezugangliche Steckdose stecken.
- Was die technischen und Sicherheitsrelevanten Maßnahmen für den Rauchabzug betrifft, sind die Vorgaben der örtlichen Behörden streng einzuhalten.

WARNING: Bevor die Haube installiert wird, die Schutzfolien abziehen.

NurfürdieAbzugshaube geeignete Schrauben und Kleinteile verwenden.
WARNING: Die mangelnde Verwendung von Schrauben und Befestigungseinmen gemäß der vorliegenden Anleitung kann zu Stromschlaggefahr führen.
- Nicht direkt mit optischen Instrumenten (Fernglas, Lupe, usw.) in das Licht schauen.
- Auf keinen Fall unter der Haube flambieren: Dabei konnte ein Brand entstehen.
- Dieses Gerät darf von Kindern ab 8 Jahren und von Personen

mit beschränkten geistigen, physischen oder sensorischen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt werden, vorausgesetzt, sie werden aufmerksam beaufsichtigt oder über den sicheren Gebrauch des Geräts und die damit verbundenen Gefahren eingewiesen. Sicherstellen, dass Kinder nicht mit dem Gerät speien. Vom Benutzer auszuführende Reinigungsum und Wartungsarbeiten dürfen nicht von Kindern ausgeführrt werden, sofern sie nicht darauf beaufsichtigt werden.

• Kinder mussen beaufsichtigt werden, damit sichergestellt wird, dass sie nicht am Gerät speien.
• Dieses Gerätdarfnicht von Personen (einschließlich Kindern) mit beschränkten geistigen, physischen oder sensorischen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt werden, außer sie werden aufmerksam beaufsichtigt und eingewiesen.

Die frei zugänglichen Teile konnen während des Kochens mit Kochgeräten sehr heißt werden.

Die Filter sind nach den angegebenen Intervallen zu reinigen und/oder zu ersetzen (Brandgefahr). Siehe Absatz Wartung und Reinigung.

• Wenn die Abzugshaube gleichzeitig mit Geräten verwendet wird, die Gas oder andere Brennstoffe benutzen, muss im Raum eine ausreichende Belüftung vorhanden sein (gilt nicht für Geräte, die nur Luft in den Raum ablassen).
  Schutzschild bei Rissbildung ersetzen. Das Symbol am Produkt oder auf der Verpackung weist daraufhin, dass das Gerät nicht als normaler Hausmüll entsorgt werden Darf. Das ausrangierte Gerät muss viel mehr bei einer speziellen Sammelstelle für elektrische und elektronische Geräte abgegeben werden. Mit der vorschrifsmäßigen Entsorgung des Gerätesträgt der Benutzer dazu bei, schädliche Auswirkungen auf Umwelt und Gesundheitzuvermeiden. Weitere Informationen zum Recycling these Produkte konnen bei der zuständigen Behörde, der örtlichen Abfallbeseitigung oder bei dem Handler, der das Gerät verkauft hat, eingeholt werden.

2. GEBRAUCH

Die Abzugshaube wurde ausschließlich für den tatsächlichen Gebrauch entwickelt, um Kochdünste zu beseitigen.
Die Haubearf nur fur die ihr zugedachten Zwecke benutzt werden.
- Unter der eingeschalteten Haube keine offenen Flammen benutzen.
Die Flamme so regulieren, dass sie nicht über den Boden des Kochgeschirrs hinausreicht.

• Fritteusen müssen während des Gebrauchs ständig überwacht werden: Überhitztes Öl konnte sich entzünden.

3. REINIGUNG UND WARTUNG

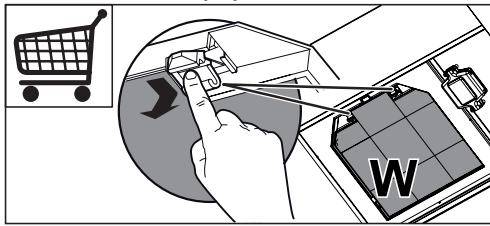

• Der Aktivkohlefilter ist weder waschbar, noch regenerbar und muss bei normalem Betrieb zirka alle 4 Monate oder auch öfter ausgewechselt werden, je nach Intensität des Gebrauchs (W).

Die Fettfilter sind alle 2 Monate oder bei intensiver Nutzung offen zu reinigen und können in der Spülmaschine gesplült werden (Z).

Die Haube mit einem feuchten Lappen und einem neutralen Reinigungsmittel abwischen.

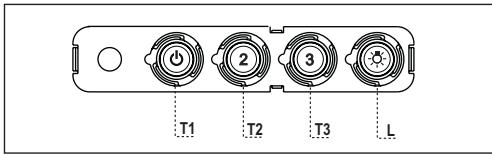

4. BEDIENELEMENTE

Taste	Led	Funktionen
T1	Eingeschaltet	Schaltet den Motor bei der ersten Betriebsgeschwindigkeit ein.
	-	Stellt den Motor ab.
T2	Eingeschaltet	Schaltet den Motor bei der zweiten Betriebsgeschwindigkeit ein.
T3	Bleibend	Schaltet den Motor bei der dritten Betriebsgeschwindigkeit ein.
L	-	Schaltet die Beuch-tung ein und aus.

Achtung: Mit der Taste T1 wird von der ersten Betriebsgeschwindigkeit aus der Motor abgestellt.

5. BELEUCHTUNG

LED-Strahler

• Für den Austausch der LED-Strahler wenden Sie sichitte an den Kundendienst.
