Tipo de producto	Campana extractora
Marca	ELICA
Modelo	SLEEK
Versión de uso	Aspirante (evacuación exterior) o filtrante (reciclaje interior)
Número de velocidades	4 (velocidad 1, 2, 3, intensiva)
Iluminación	LED (alta eficiencia, 90% de ahorro de energía)
Filtro antigrasa	Metálico, lavable (a mano o en lavavajillas, ciclo suave)
Filtro de carbón activo	Opcional para versión reciclaje, no lavable, duración 4 meses máx.
Temporizador	Sí (20 min en velocidad 1, 15 min en velocidad 2, 10 min en velocidad 3, 5 min en intensiva)
Señal de saturación filtro antigrasa	Indicador L5 encendido fijo después de 40 horas de funcionamiento
Señal de saturación filtro de carbón	Indicador L5 parpadeante después de 160 horas (requiere activación)
Alarma de temperatura	Sí, activa automáticamente la velocidad 3 en caso de sobrecalentamiento
Distancia mínima de instalación	≥50 cm (cocción eléctrica), ≥65 cm (cocción gas o mixta)
Mantenimiento filtro antigrasa	Limpieza al menos una vez al mes
Reemplazo lámpara	LED integrada, contactar el servicio postventa
Alimentación eléctrica	Ver placa de características (sección conexión eléctrica)
Reciclaje	Conforme RAEE (Directiva 2012/19/UE), no desechar en la basura doméstica

Preguntas frecuentes - SLEEK ELICA

¿Cómo limpiar los filtros antigrasa de la campana SLEEK?

Los filtros antigrasa metálicos deben limpiarse al menos una vez al mes. Puede lavarlos a mano con un detergente no agresivo o en el lavavajillas a baja temperatura y ciclo rápido. Para desmontarlos, tire de la manija con resorte. Atención: el lavado en lavavajillas puede decolorar el filtro sin afectar su eficacia.

¿Cuándo hay que reemplazar el filtro de carbón activo?

El filtro de carbón activo debe reemplazarse como máximo cada 4 meses, o antes si el uso es intensivo. No se puede limpiar ni regenerar. Un indicador L5 parpadeante después de 160 horas de funcionamiento indica que es hora de cambiarlo (si la señal está activada).

¿Cómo activar el modo temporizador en la campana SLEEK?

Para activar el temporizador, presione la tecla 4 (temporizador de velocidad). La campana se apagará automáticamente después de: 20 min en velocidad 1, 15 min en velocidad 2, 10 min en velocidad 3, o 5 min en velocidad intensiva. Durante el temporizador, los indicadores correspondientes parpadean. Puede cancelarlo presionando la tecla 1 (ON/OFF).

¿Qué significa el indicador L5 encendido fijo?

El indicador L5 encendido fijo indica que el filtro antigrasa ha alcanzado 40 horas de funcionamiento y debe limpiarse. Para restablecer la señal, mantenga presionada la tecla 1 durante 3 segundos. Si el indicador parpadea, se refiere al filtro de carbón (después de 160 horas).

¿Cuál es la distancia mínima a respetar entre la campana y la placa de cocción?

La distancia mínima entre la superficie de cocción y la parte más baja de la campana es de 50 cm para cocinas eléctricas y de 65 cm para cocinas de gas o mixtas. Si las instrucciones de su aparato de cocción especifican una distancia mayor, siga esta última.

¿Cómo restablecer la señal de saturación del filtro?

Para restablecer la señal del filtro antigrasa (indicador L5 encendido fijo), mantenga presionada la tecla 1 durante 3 segundos. Para el filtro de carbón (indicador L5 parpadeante), realice la misma operación. Si ambas señales están activas, repita el procedimiento dos veces: la primera cancela la señal de grasa, la segunda la señal de carbón.

¿Puedo usar la campana sin filtro de carbón en versión aspirante?

Sí, si usa la campana en versión aspirante (evacuación exterior), el filtro de carbón no es necesario e incluso debe retirarse. En versión filtrante (reciclaje), el filtro de carbón es obligatorio para desodorizar el aire antes de devolverlo a la habitación.

¿Cómo cambiar la bombilla LED de la campana SLEEK?

El sistema de iluminación utiliza LED integrados. En caso de avería, contacte al servicio postventa para el reemplazo. No intente hacerlo usted mismo, ya que la operación requiere intervención calificada para evitar cualquier riesgo eléctrico.

¿Qué hacer en caso de alarma de temperatura?

Si la temperatura en la zona de control se vuelve demasiado alta, la campana cambia automáticamente a velocidad 3 y los indicadores L1, L2, L3 parpadean en secuencia. La alarma persiste hasta que la temperatura desciende. Puede salir de este modo presionando las teclas 1 o 2. Verifique que nada obstruya la ventilación.

¿Cómo instalar la campana en versión reciclaje?

Para usar la campana en versión reciclaje, debe instalar un filtro de carbón activo (no incluido con todos los modelos). Móntelo girando en sentido horario sobre las rejillas de protección. Asegúrese de activar la señal de saturación del filtro de carbón manteniendo presionadas las teclas 1 y 4 durante 3 segundos (los indicadores L1 y L2 parpadean 5 segundos).

MANUAL DE USUARIO SLEEK ELICA

ES MIRA EL VÍDEO DE INSTALACIÓN

VEA EL VÍDEO DE INSTALACIÓN

VE EL VÍDEO DE INSTALACIÓN

VEA EL VÍDEO DE INSTALACIÓN

Descargue una aplicación de lector de códigos QR

Escanee el código QR

Vea el vídeo

60 cm

90 cm

2

4

5

A

Aténgase estrictamente a las instrucciones del presente manual. Se declina toda responsabilidad por eventuales inconvenientes, daños o incendios provocados al aparato originados por la inobservancia de las instrucciones contenidas en este manual. La campana extractora ha sido ideada para la aspiración de humos y vapores producidos durante la cocción y para el uso doméstico.

La campana puede ser diferente a los dibujos de este manual, excepto las instrucciones para su uso, el mantenimiento y la instalación son las mismas.

• Es importante guardar este manual para poder consultarlo si fuera necesario. En el caso de venta, de inutilidad o de mudanza, asegurar que quede junto al producto. Leer atentamente las instrucciones: contiene importantes informaciones sobre la instalación, el uso y la seguridad.
• No realizar variaciones eléctricas o mecánicas en el producto o en el tubo de escape.
• Antes de instalar el aparato, controlar que todas sus partes no estén dañadas. En caso contrario llamar al revendedor y no realizar la instalación.

Nota: Los elementos que están marcados con el símbolo () son accesorios OPCIONALES suministrados únicamente con algunos modelos o elementos no suministrados, que deben comprarse aparte.

Advertencias

• Antes de llevar a cabo cualquier operación de limpieza o mantenimiento, desconectar la campana de la alimentación eléctrica desenchufando la clavija o desconectando el interruptor general de la vivienda.
• Para todas las operaciones de instalación y mantenimiento utilizar los guantes de trabajo.
• El aparato puede ser usado por niños mayores a 8 años y por personas con discapacidades físicas, sensoriales o mentales, o con falta de experiencia o de conocimiento necesario, previsto que estén bajo vigilancia o antes de que las mismas hayan recibido instrucción relacionada con el uso seguro del aparato y de la comprensión de los peligros inherentes a este.
• Los niños deben ser supervisados para asegurarse de que no jueguen con el aparato.
• La limpieza y el mantenimiento no deben ser realizados por niños sin debida supervisión.
• La habitación debe estar suficientemente ventilada cuando la campana se usa contemporáneamente con otros dispositivos a combustión de gas u otros combustibles.
• La campana debe ser limpiada con frecuencia, tanto internamente como externamente (POR LO MENOS UNA VEZ AL MES), en todo caso seguir lo que se indica expresamente en las instrucciones de mantenimiento.
• La inobservancia de las normas de limpieza de la campana y del cambio y la limpieza puede comportar riesgo de incendios.
• Es estrictamente prohibido flamear los alimentos bajo la campana.
• Para la sustitución de la lámpara sólo utilizar el tipo de lámpara indicado en la sección de mantenimiento/sustitución de este manual. El uso de una llama libre es perjudicial para los filtros y puede provocar incendios, por lo tanto, deben evitarse en cualquier caso. Los fritos deben realizarse con cuidado para evitar que el aceite caliente prenda fuego. ATENCIÓN: Cuando la placa de cocción está en funcionamiento, las partes accesibles de la campana pueden calentarse.
• No conectar la unidad a la red eléctrica hasta que la instalación sea totalmente completada.
• En cuanto a las medidas técnicas y de seguridad a adoptar para la descarga de los humos, seguir estrictamente lo previsto por los reglamentos de las autoridades locales competentes.
• El aire aspirado no debe ser transportado en un conducto usado para la descarga de humos producidos por dispositivos de combustión a gas u otros combustibles.
• No usar ni dejar la campana sin las luces correctamente instaladas debido al posible riesgo de descarga eléctrica.
• No utilizar nunca la campana sin la rejilla montada correctamente.
• La campana nunca debe utilizarse como una superficie de apoyo a menos que así se indique específicamente.
• Utilizar solo los tornillos para fijación suministrados con el producto para su instalación, o, si no se suministran, comprar el tipo correcto de tornillos. Utilizar la longitud correcta para los tornillos que se identifican en la Guía de instalación.
• En caso de duda, consultar el centro de asistencia autorizada o un personal similar calificado.

¡ATENCIÓN!

• Si no se instalan los tornillos y elementos de fijación de acuerdo con estas instrucciones, se puede incurrir en riesgos de naturaleza eléctrica.
• No utilizar con un programador, temporizador, mando a distancia separado o cualquier otro dispositivo que se active automáticamente.

Este aparato lleva el marcado CE en conformidad con la Directiva 2012/19/EC del Parlamento Europeo y del Consejo sobre residuos de aparatos eléctricos y electrónicos (RAEE). La correcta eliminación de este producto evita consecuencias negativas para el medio ambiente y la salud.

El símbolo en el producto o en los documentos que se incluyen con el producto indica que no se puede tratar como residuo doméstico. Es necesario entregarlo en un punto de recogida para reciclar aparatos eléctricos y electrónicos.

Deséchelo con arreglo a las normas medioambientales para eliminación de residuos.

Para obtener información más detallada sobre el tratamiento, recuperación y reciclaje de este producto, póngase en contacto con su municipalidad, con el servicio de eliminación de residuos urbanos o la tienda donde adquirió el producto.

Aparato diseñado, probado y fabricado de acuerdo con:

• Seguridad: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Prestación: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugerencias para un uso correcto con el fin de reducir el impacto ambiental: Encienda la campana a la velocidad mínima cuando empiece a cocinar y manténgala en marcha durante una hora antes de haber acabado de cocinar. Aumente la velocidad solo si se produjera una gran cantidad de humo y vapor y use la velocidad o velocidades turbo solo en situaciones extremas. Cambie el filtro o filtros de carbón cuando sea necesario para mantener un buen rendimiento en la reducción de los olores. Limpie el filtro o filtros de grasa cuando sea necesario para mantener un buen rendimiento del filtro de grasa. Utilice el diámetro máximo del sistema de conductos

indicado en este manual, para optimizar el rendimiento y minimizar el ruido.

Utilización

La campana está diseñada para ser realizada tanto en la forma de extracción al exterior como por la forma de recirculante o filtrado de interior.

Versión aspirante

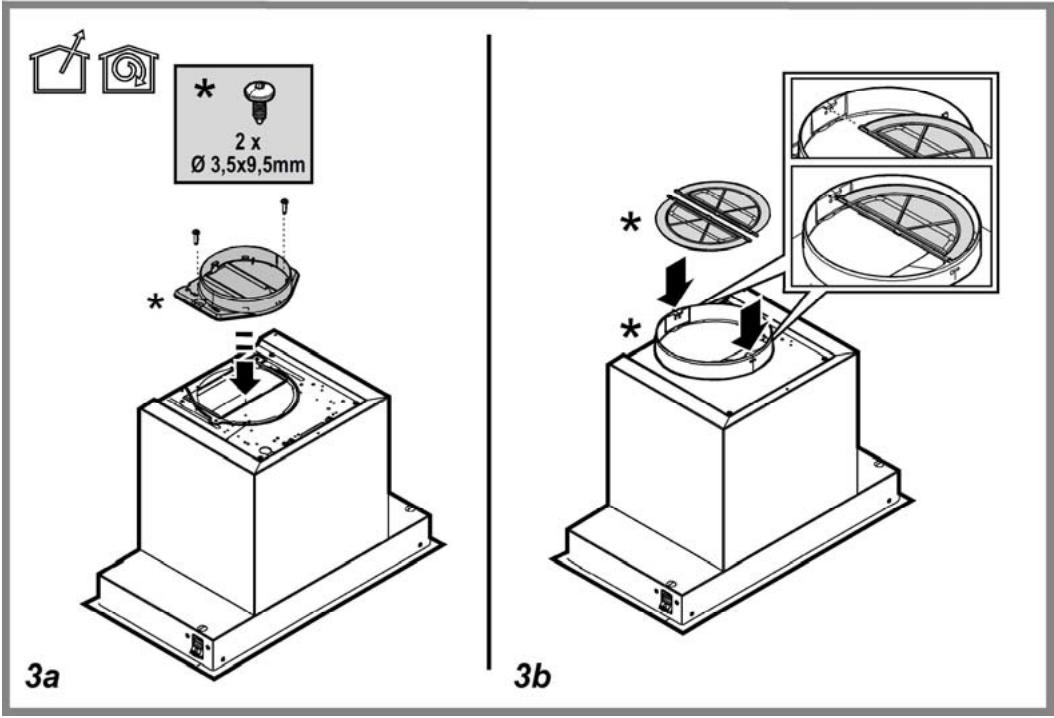

El vapor es evacuado hacia el exterior a través de un tubo de escape introducido en el aro de sujeción que se encuentra arriba de la campana.

¡ATENCIÓN!

El diámetro del tubo de escape debe ser igual al diámetro del aro de sujeción.

¡ATENCIÓN!

Si la campana está provista de filtro de carbón, hay que sacarlo.

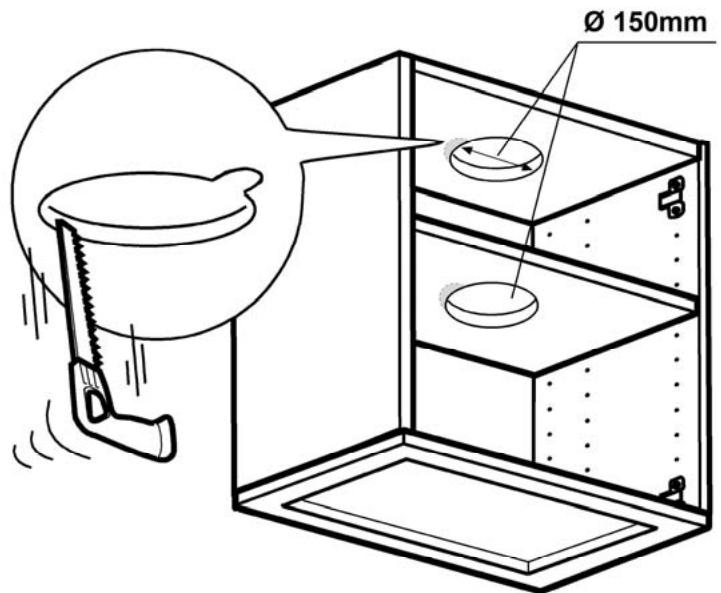

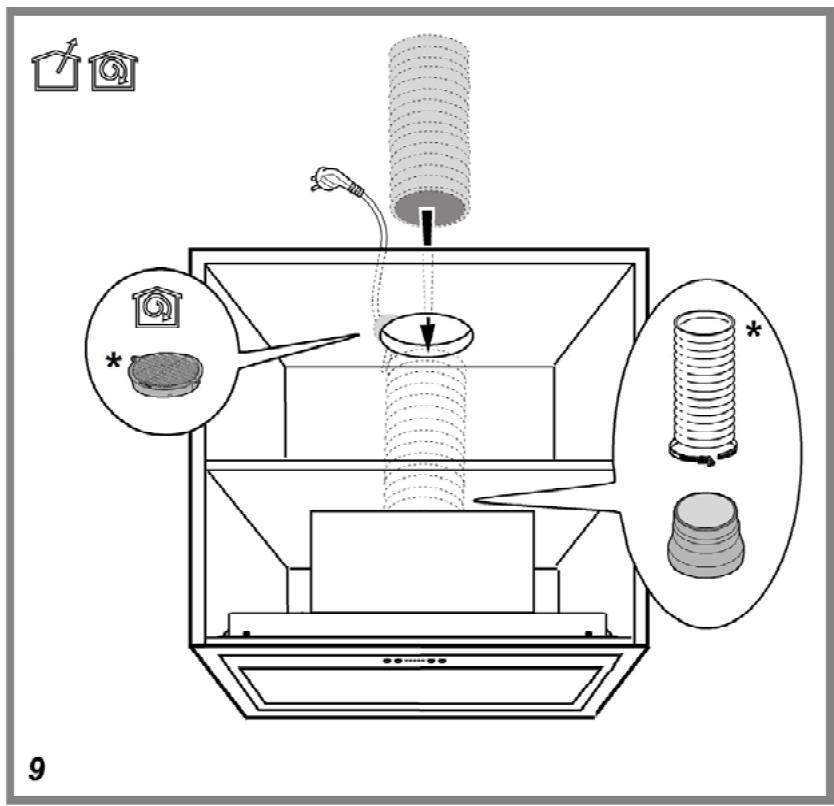

Conectar la campana a los tubos y a los orificios de escape de pared con diámetro equivalente a la calidad del aire (brida de empalme).

El uso de tubos u orificios de escape de pared con diámetro inferior determinará una reducción de los rendimientos de la aspiración y un drástico aumento del ruido.

Se deslinda responsabilidad.

¡Utilice un conducto cuya longitud sea la mínima indispensable! ¡Utilice un conducto con el menor número posible de curvas (ángulo máximo de la curva: 90°)! ¡Evite los cambios drásticos en la sección del conductor!

Versión filtrante

El aire aspirado será desgrasado y desodorizado antes de ser alimentado de nuevo en la habitación.

Para usar la campana en esta versión es necesario instalar un sistema de filtración adicional a base de carbón activado.

Instalación

La distancia mínima entre la superficie de cocción y la parte más baja de la campana no debe ser inferior a 50 cm en el caso de cocinas eléctricas y de 65 cm en el caso de cocinas a gas o mixtas.

Si las instrucciones para la instalación del dispositivo para cocinar con gas asignan una distancia mayor, hay que tenerlo en consideración.

Conexión eléctrica

La tensión de red debe corresponder con la tensión indicada en la etiqueta colocada en el interior de la campana. Si es suministrada con un enchufe, conectar la campana a un enchufe conforme a las normas en vigor y colocarlo en una zona accesible, aún después de la instalación. Si no es

suministrada con enchufe (conexión directa a la red) o clavija y no es posible situarla en un lugar accesible, aún después de la instalación, colocar un interruptor bipolar de acuerdo con las normativas, para asegurar la desconexión completa a la red en el caso de la categoría de alta tensión III, conforme con las reglas de instalación.

¡ATENCIÓN!

Antes de reconectar el circuito de la campana a la red y de verificar el correcto funcionamiento, controlar siempre que el cable de red fue montado correctamente.

¡Atención! La sustitución del cable de alimentación debe ser efectuada por el servicio de asistencia técnica autorizado, de manera de evitar todo tipo de riesgo.

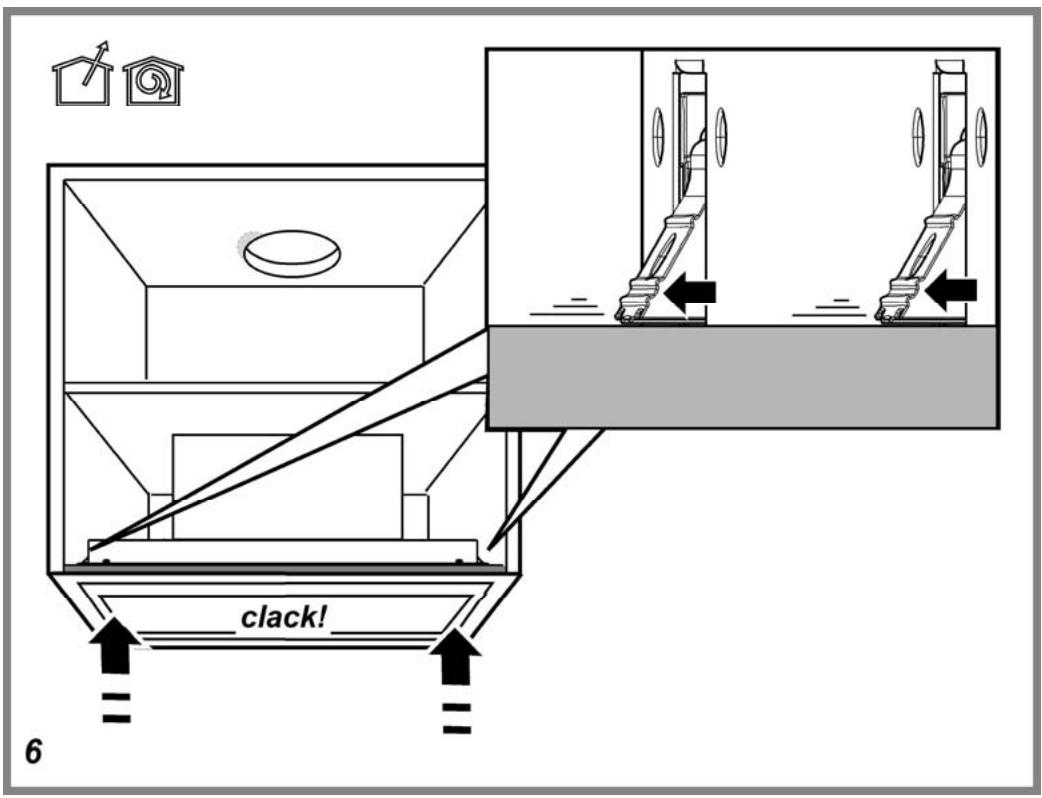

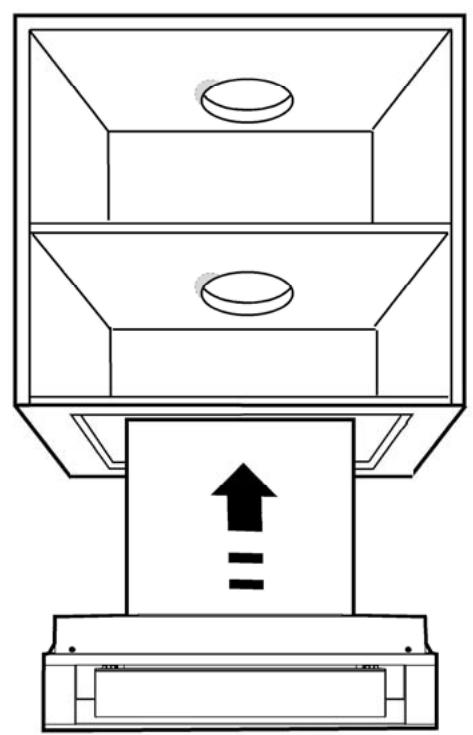

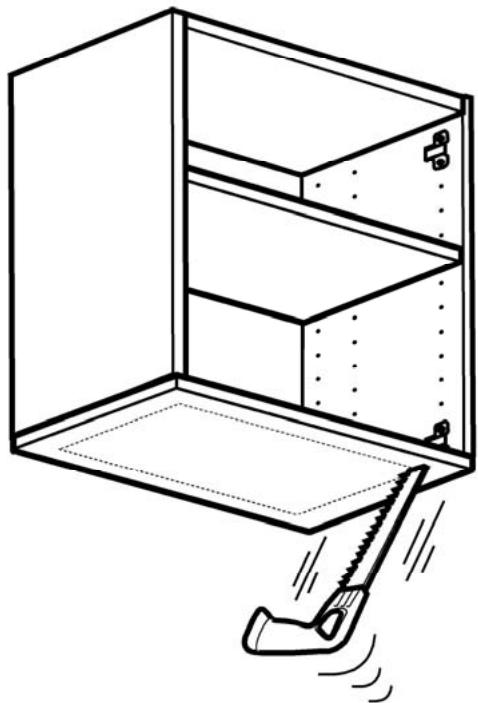

Montaje

Antes de comenzar con la instalación:

• Asegurar que el producto adquirido sea de las dimensiones apropiadas para la zona de instalación escogida.
• Quitar el/los filtro(s) de carbón activo (*) si es provisto (ver el párrafo relativo).

Este/estos va/van montado(s) nuevamente si se desea realizar la campana en versión filtrante.

• Verificar que en el interior de la campana no hayan (por motivos de transporte) materiales suministrados (como por ejemplo bolsas con tornillos ( ), garantías ( ) etc.), eventualmente quitarlos y conservarlos.

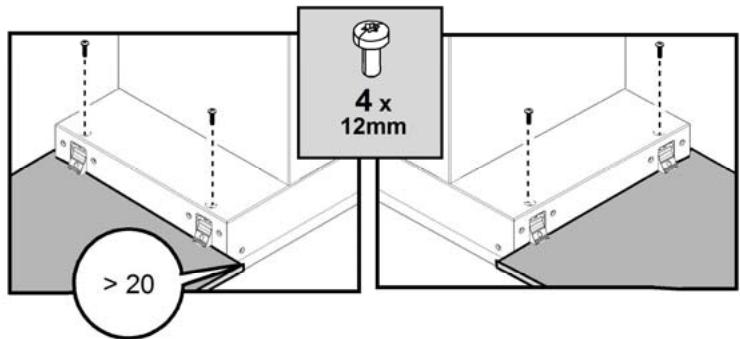

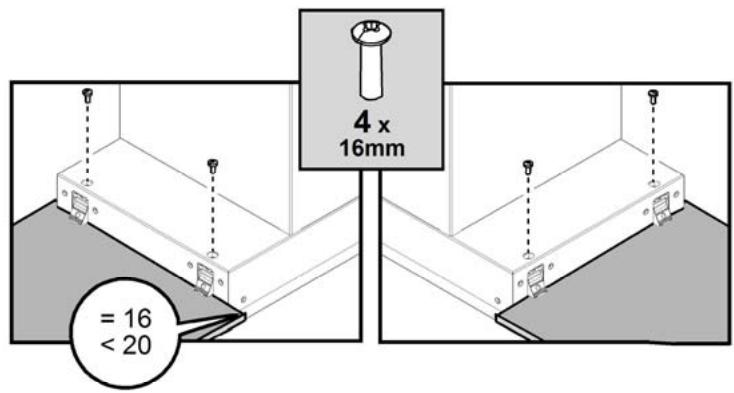

En el caso de presencia de paneles y/o paredes y/o armarios laterales, verificar que el espacio sea suficiente para montar la campana y que sea fácil el acceso al panel de los mandos.

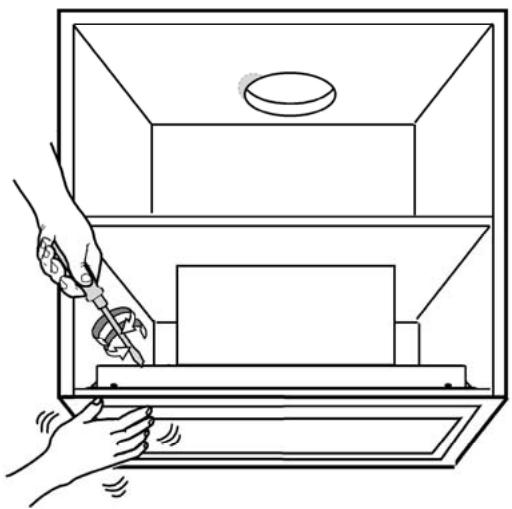

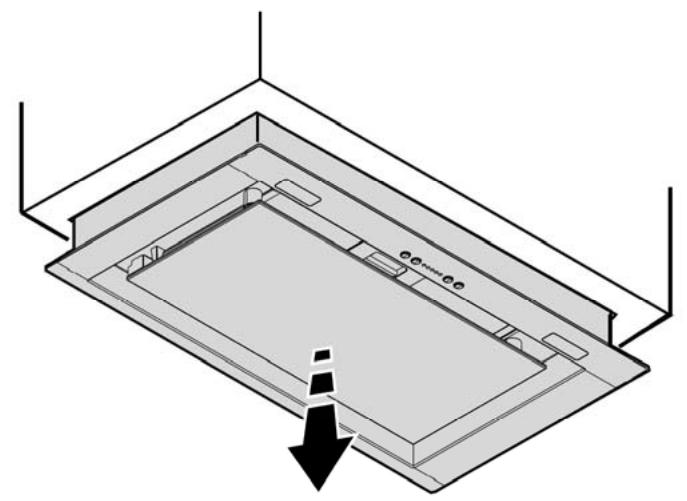

Para remover la campana del mueble proceder en el sentido inverso al del montaje.

¡Atención! Utilizar guantes de trabajo adecuados a prueba de cortes.

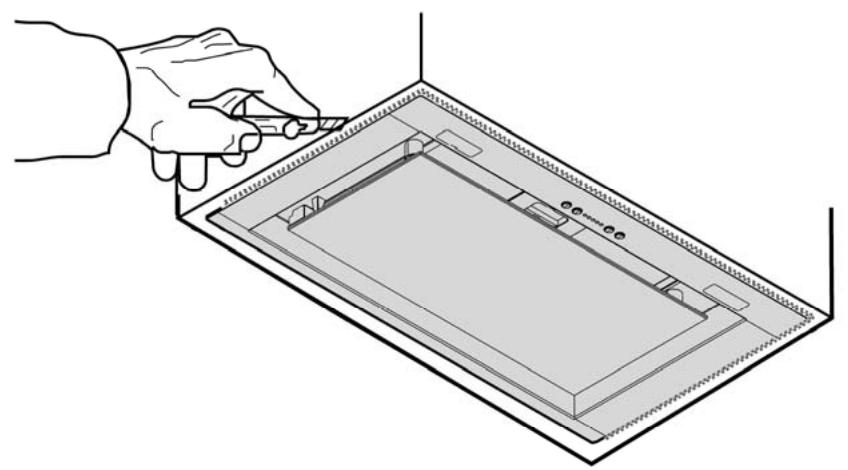

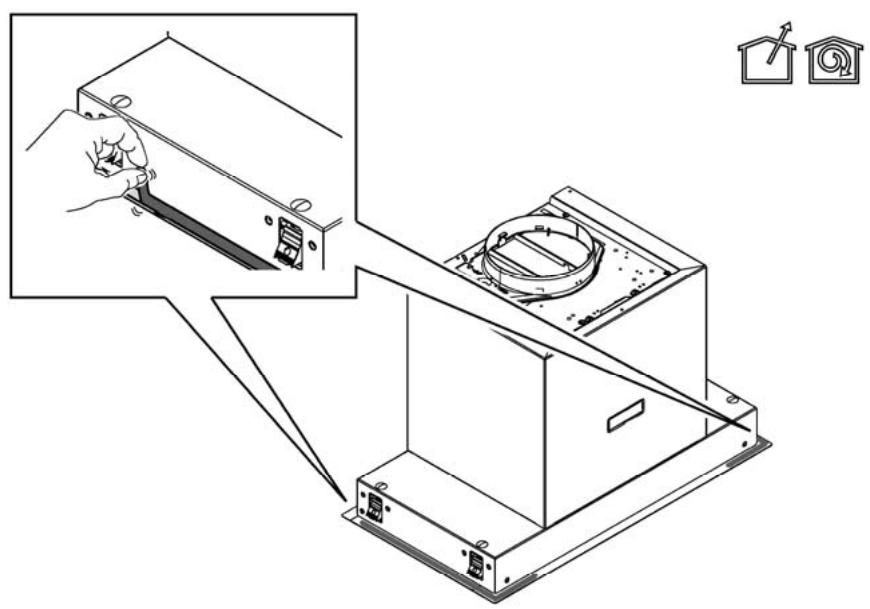

Comenzar desmontando la campana del adhesivo doble que la tiene adherida a la parte inferior del mueble (ver también fig. 4).

Utilizar una cortadora para prefilarese entre la lámina de la campana y la parte inferior del mueble en el lado derecho e izquierdo.

¡Atención! De otra manera, ejerciendo fuerza durante la extracción, la lámina de la campana se podría doblar inmediatamente.

Funcionamiento

1 ON/OFF motor

Pulsando el botón la campana extractora se activa a la velocidad 1.

Pulsando el botón durante el funcionamiento de la campana extractora pasa al estado OFF.

2 Aumento velocidad

Pulsando el botón la campana extractora pasa del estado OFF a la velocidad 1.

Pulsando el botón (campana extractora ON) se aumenta la velocidad del motor de la velocidad 1 a la intensiva.

A cada velocidad corresponde la activación del led correspondiente.

Velocidad 1 led L1

Velocidad 2 led L2

Velocidad 3 led L3

Velocidad intensiva led L4 (parpadeante)

La velocidad intensiva es temporizada. La temporización estándar es de 5 minutos; al final de la cual la campana extractora se colocará a la velocidad 2.

Para desactivar la función después de que termine el tiempo, pulsar el botón 2; la campana se colocará a la velocidad 1. Pulsando el botón 1 la campana se apagará.

3 ON/OFF luces

4 Temporización Velocidad

5 Indicador estado de funcionamiento

Temporización Velocidad

La temporización de las velocidades se activa pulsando el botón 4; a temporización terminada, la campana extractora se apaga.

La temporización se divide así:

Velocidad 1 - 20 minutos (led L1 parpadeante)

Velocidad 2 - 15 minutos (led L2 parpadeante)

Velocidad 3 - 10 minutos (led L3 parpadeante)

Velocidad intensiva - 5 minutos (led L4 parpadeante)

Durante el funcionamiento temporizado, pulsando el botón 1 la campana se apaga; si se pulsa el botón 2 o el botón 4, la campana regresa a la velocidad ajustada.

Indicación filtros grasas

Después de 40 horas de funcionamiento, el led L5 se enciende.

Cuando aparece la indicación, el filtro de grasas instalado debe ser lavado.

Para resetear la indicación, mantener pulsado el botón 1 por 3 segundos.

Indicación filtro de carbón

Después de 160 horas de funcionamiento, el L5 parpadea.

Cuando aparece la indicación, el filtro de grasas instalado tiene que ser cambiado.

Para restablecer la indicación, mantener pulsado el botón 1 por 3 segundos.

En el caso de indicación contemporánea de ambos filtros, el LED L5 indicará alternativamente las alarmas, encendiéndose por 3 segundos y parpadeando sucesivamente por 3 veces.

El restablecimiento se lleva a cabo efectuando 2 veces el mismo procedimiento ya descrito.

La primera vez restablece la indicación del filtro de grasas, la segunda restablece la indicación del filtro de carbón.

En la modalidad estándar, la indicación de carbón no está activa.

Si se utiliza la campana extractora en versión filtrante, es necesario activar la indicación del filtro de carbón.

Activación de la indicación del filtro de carbón:

Colocar la campana extractora en OFF y pulsar los botones 1 y 4 por 3 segundos.

Los LEDs L1 y L2 parpadean por 5 segundos.

Desactivación de la indicación del filtro de carbón:

Colocar la campana en OFF y pulsar al mismo tiempo los botones 1 y 4 por 3 segundos.

El LED L1 parpadeará por 2 segundos.

Alarma de temperatura

La campana extractora tiene un sensor de temperatura que activa el motor a la velocidad 3 en el caso de que la temperatura en la zona de mandos sea muy elevada.

La condición de alarma se indica con el parpadeo en secuencia de los leds L1, L2, L3.

Esta condición permanece hasta que la temperatura no baja del nivel de alarma.

Se puede salir de esta modalidad pulsando el botón 1 o 2.

Cada 30° el sensor controla la temperatura ambiente de la zona display.

Mantenimiento

Limpieza

Para la limpieza, utilice EXCLUSIVAMENTE un paño impregnado de detergente líquido neutro. ¡NO UTILICE UTENSILIOS O INSTRUMENTOS PARA LA LIMPIEZA! No utilice productos que contengan abrasivos. ¡NO UTILICE ALCOHOL! ¡NO UTILICE DESINFECTANTES NI PRODUCTOS QUE CONTENGAN CLORO!

Panel

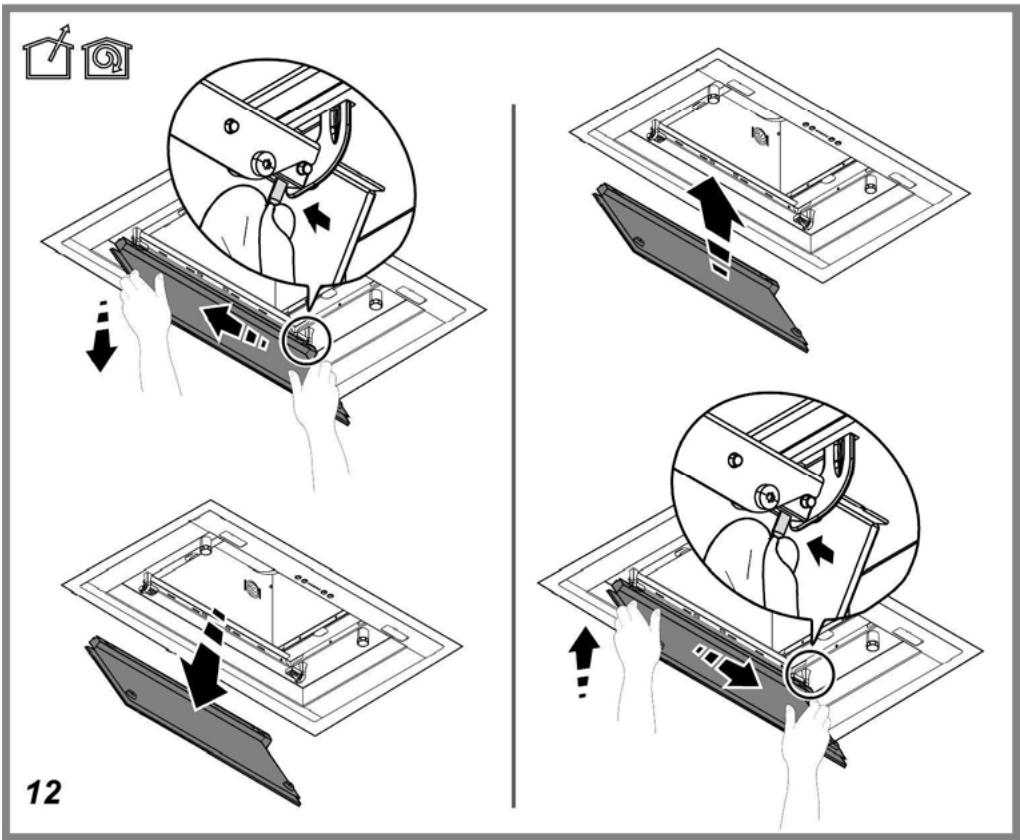

Fig. 12

¡Atención! Tener con ambas manos el panel cuando se desmonta o monta en posición para evitar que caiga y

cause daños a personas o a cosas.

Desmontaje:

-tirar del panel (LADO ANTERIOR) con decisión hacia abajo, -empujar hacia la izquierda la subpalanca que está en la parte derecha del panel,

-desenganchar de las cremalleras posteriores.

Limpieza:

El panel de aspiración debe limpiarse con la misma frecuencia que el filtro antigrasas. Usar un paño humedecido con detergente líquido neutro.

Evitar el uso de productos que contengan abrasivos. ¡NO UTILICE ALCOHOL!

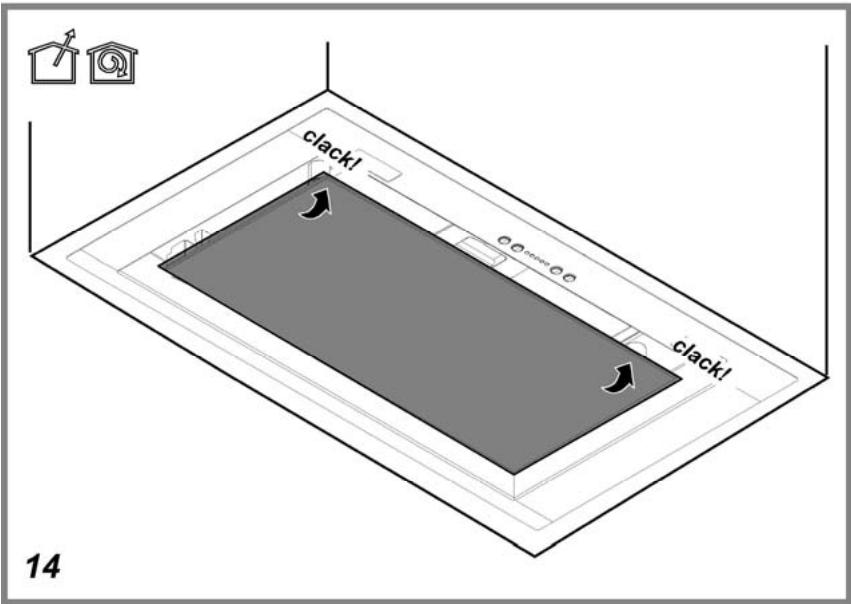

Montaje:

El panel debe ser enganchado posteriormente y fijado anteriormente a encaje en los pernos apropiados, sobre la superficie de la campana.

¡Atención! Verifique siempre que el panel esté bien fijo en su lugar.

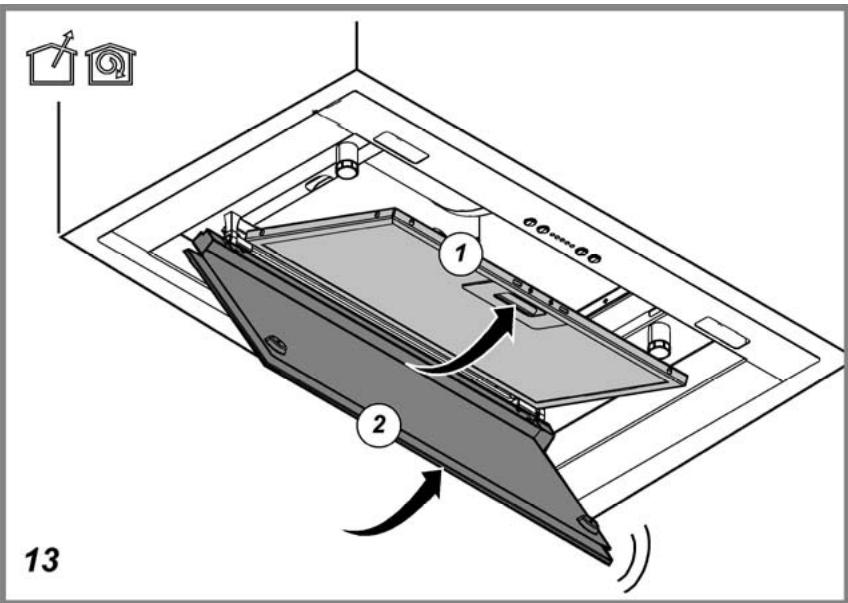

Filtro antigrasa

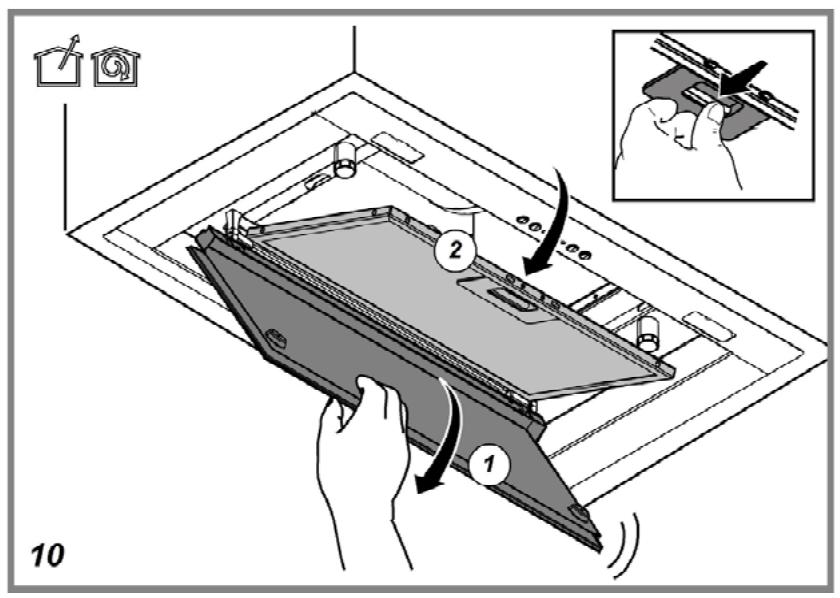

Fig. 10-13

Retiene las partículas de grasa producidas cuando se cocina.

El filtro antigrasa metálico debe limpiarse una vez al mes con detergentes no agresivos, manualmente o bien en lavavajillas a bajas temperaturas y con ciclo breve.

Con el lavado en el lavavajillas, el filtro antigrasa metálico puede desteñirse, pero sus características de filtrado no cambian absolutamente.

Para desmontar el filtro antigrasa, tirar de la manija de desenganche de muelle.

Filtro al carbón activo (solamente para la versión filtrante)

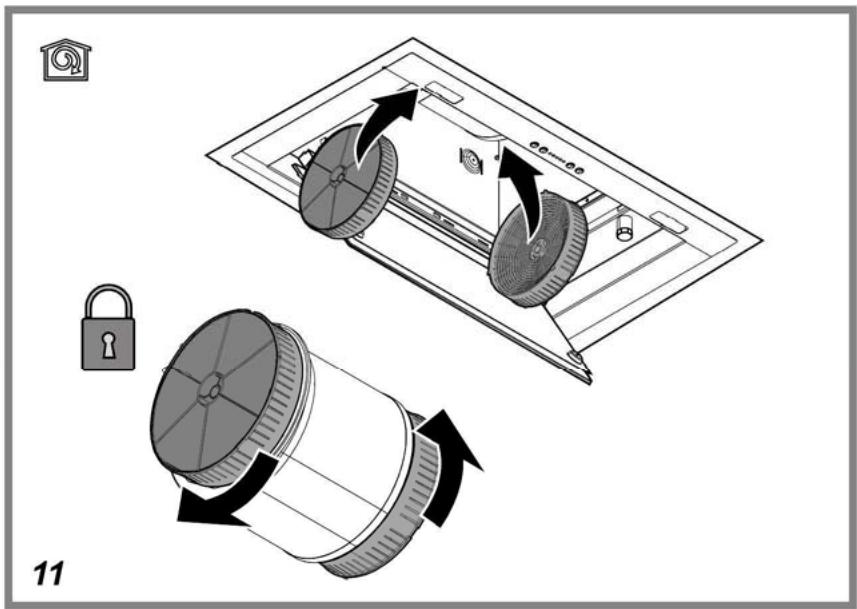

Fig. 11

Retiene los olores desagradables producidos por la cocción de alimentos.

La saturación del carbón activado ocurre cuando da más o menos tiempo de uso prolongado, dependiendo del tipo de cocina y de la regularidad de limpieza del filtro de grasa. En cualquier caso es necesario sustituir el cartucho al menos cada 4 meses.

No puede lavarse ni reciclarse.

Filtro de carbón circular

Aplicar uno por lado para cubrir ambas rejillas de protección del rotor del motor, después girar en sentido horario.

Para el desmontaje, girar en sentido antihorario.

Sustitución de la lámpara

La campana está provista de un sistema de iluminación basado en la tecnología LED.

Los LEDs garantizan una óptima iluminación, una duración hasta 10 veces mayor de las lámparas tradicionales y permiten ahorrar el 90% de energía eléctrica.

Para la sustitución dirigirse al servicio de asistencia técnica.

Evitar el uso de productos que contengan abrasivos. ¡NO UTILIZAR ALCOHOL!

Montaje:

EN/IEC 60335-2- EN/IEC 60335-1:EN/IEC 62233,31

EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301

EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3
