ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ DA312DW MAKITA

Πλάκα ρύθµισης Κασέτα µπαταρίας

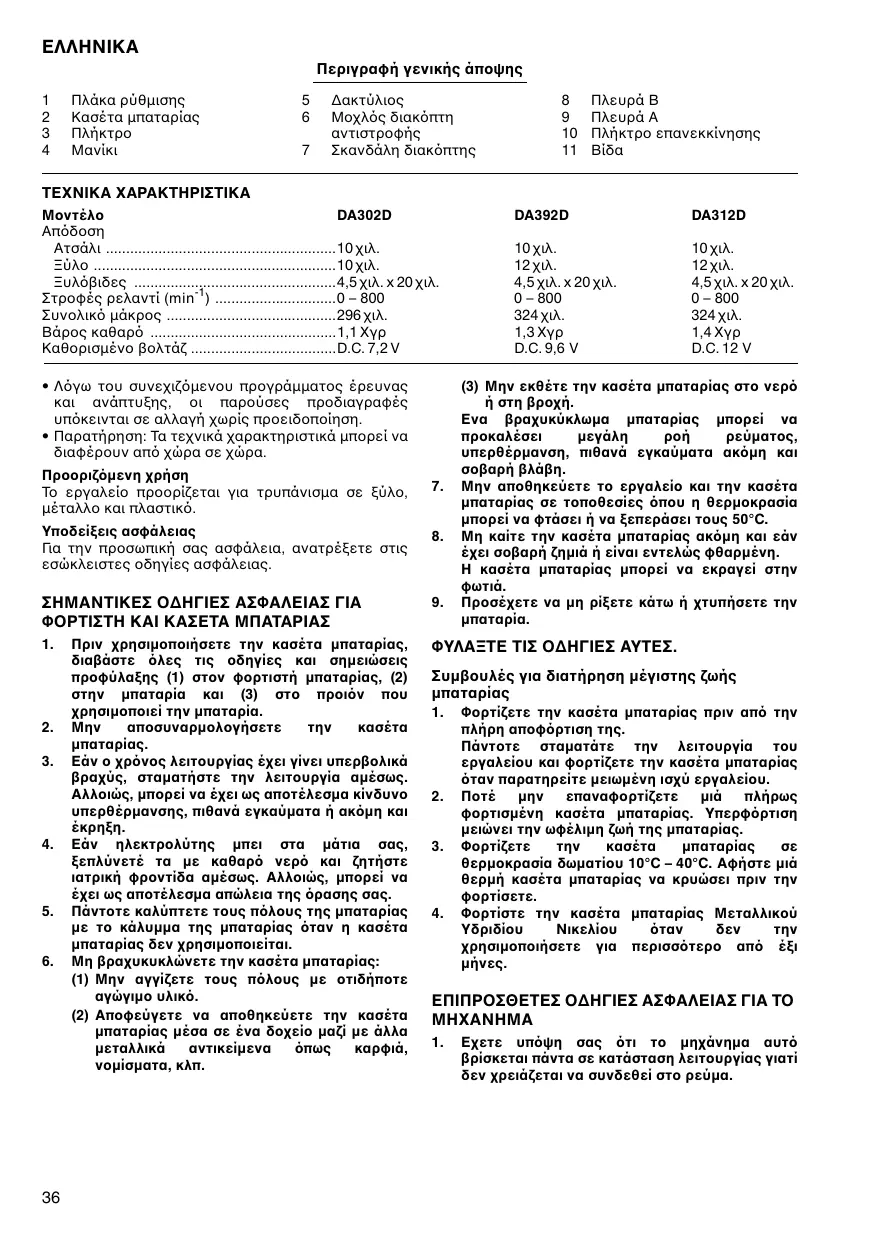

Περιγραφή γενικής άποψης

Μοχλ ς διακ πτη αντιστροφής Σκανδάλη διακ πτης

Πλήκτρο επανεκκίνησης

ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ DA302D Ατσάλι .........................................................10 χιλ. Ξύλο ............................................................10 χιλ. Ξυλ βιδες ..................................................4,5 χιλ. x 20 χιλ. Στροφές ρελαντί (min-1) ..............................0 – 800 Συνολικ µάκρος ..........................................296 χιλ. Βάρος καθαρ ..............................................1,1 Χγρ Καθορισµένο βολτάζ ....................................D.C. 7,2 V

• Λ γω του συνεχιζ µενου προγράµµατος έρευνας και ανάπτυξης, οι παρούσες προδιαγραφές υπ κεινται σε αλλαγή χωρίς προειδοποίηση.
• Παρατήρηση: Τα τεχνικά χαρακτηριστικά µπορεί να διαφέρουν απ χώρα σε χώρα. Προοριζµενη χρήση Το εργαλείο προορίζεται για τρυπάνισµα σε ξύλο, µέταλλο και πλαστικ .

DA392D DA312D 10 χιλ. 12 χιλ. 4,5 χιλ. x 20 χιλ. 0 – 800 324 χιλ. 1,3 Χγρ D.C. 9,6 V 10 χιλ. 12 χιλ. 4,5 χιλ. x 20 χιλ. 0 – 800 324 χιλ. 1,4 Χγρ D.C. 12 V (3) Μην εκθέτε την κασέτα µπαταρίας στο νερ ή στη βροχή. Ενα βραχυκύκλωµα µπαταρίας µπορεί να

υπερθέρµανση, πιθανά εγκαύµατα ακµη και σοβαρή βλάβη. Μην αποθηκεύετε το εργαλείο και την κασέτα µπαταρίας σε τοποθεσίες που η θερµοκρασία µπορεί να φτάσει ή να ξεπεράσει τους 50°C. Μη καίτε την κασέτα µπαταρίας ακµη και εάν έχει σοβαρή ζηµιά ή είναι εντελώς φθαρµένη. Η κασέτα µπαταρίας µπορεί να εκραγεί στην Προσέχετε να µη ρίξετε κάτω ή χτυπήσετε την

Υποδείξεις ασφάλειας Για την προσωπική σας ασφάλεια, ανατρέξετε στις εσώκλειστες οδηγίες ασφάλειας.

ΣΗΜΑΝΤΙΚΕΣ Ο∆ΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΦΟΡΤΙΣΤΗ ΚΑΙ ΚΑΣΕΤΑ ΜΠΑΤΑΡΙΑΣ

ΦΥΛΑΞΤΕ ΤΙΣ Ο∆ΗΓΙΕΣ ΑΥΤΕΣ.

Πριν χρησιµοποιήσετε την κασέτα µπαταρίας, διαβάστε λες τις οδηγίες και σηµειώσεις προφύλαξης (1) στον φορτιστή µπαταρίας, (2) στην µπαταρία και (3) στο προιν που χρησιµοποιεί την µπαταρία. αποσυναρµολογήσετε

Εάν ο χρνος λειτουργίας έχει γίνει υπερβολικά βραχύς, σταµατήστε την λειτουργία αµέσως. Αλλοιώς, µπορεί να έχει ως αποτέλεσµα κίνδυνο υπερθέρµανσης, πιθανά εγκαύµατα ή ακµη και Εάν ηλεκτρολύτης µπει στα µάτια σας, ξεπλύνετέ τα µε καθαρ νερ και ζητήστε ιατρική φροντίδα αµέσως. Αλλοιώς, µπορεί να έχει ως αποτέλεσµα απώλεια της ρασης σας. Πάντοτε καλύπτετε τους πλους της µπαταρίας µε το κάλυµµα της µπαταρίας ταν η κασέτα µπαταρίας δεν χρησιµοποιείται. Μη βραχυκυκλώνετε την κασέτα µπαταρίας: (1) Μην αγγίζετε τους πλους µε οτιδήποτε αγώγιµο υλικ. (2) Αποφεύγετε να αποθηκεύετε την κασέτα µπαταρίας µέσα σε ένα δοχείο µαζί µε άλλα αντικείµενα

νοµίσµατα, κλπ. Συµβουλές για διατήρηση µέγιστης ζωής

Φορτίζετε την κασέτα µπαταρίας πριν απ την πλήρη αποφρτιση της. Πάντοτε σταµατάτε την λειτουργία του εργαλείου και φορτίζετε την κασέτα µπαταρίας ταν παρατηρείτε µειωµένη ισχύ εργαλείου.

φορτισµένη κασέτα µπαταρίας. Υπερφρτιση µειώνει την ωφέλιµη ζωή της µπαταρίας.

θερµοκρασία δωµατίου 10°C – 40°C. Αφήστε µιά θερµή κασέτα µπαταρίας να κρυώσει πριν την Φορτίστε την κασέτα µπαταρίας Μεταλλικού

χρησιµοποιήσετε για περισστερο απ έξι

ΕΠΙΠΡΟΣΘΕΤΕΣ Ο∆ΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΤΟ

Εχετε υπψη σας τι το µηχάνηµα αυτ βρίσκεται πάντα σε κατάσταση λειτουργίας γιατί δεν χρειάζεται να συνδεθεί στο ρεύµα.

Κρατείστε το εργαλείο απ τις µονωµένες επιφάνειες της λαβής ταν εκτελείτε µια εργασία που το εργαλείο κοπής ίσως έρθει σε επαφή µε κρυµµένα καλώδια. Επαφή µε ένα ενεργ ηλεκτροφρο καλώδιο θα κάνει και και τα εκτεθιµένα µεταλλικά κοµµάτια του

ηλεκτροπληξία στον χειριστή. Πάντοτε βεβαιώνεστε τι έχετε καλή στήριξη Βεβαιώνεστε τι δεν βρίσκεται κανείς απ κάτω ταν χρησιµοποιείτε το µηχάνηµα σε ψηλά Κρατάτε το µηχάνηµα σταθερά. Κρατάτε τα χέρια σας µακριά απ τα περιστρεφµενα µέρη. Μην αφήνετε το µηχάνηµα σε λειτουργία. Λειτουργείτε το µηχάνηµα µνο ταν το κρατάτε στα χέρια. Μην αγγίζετε την αιχµή ή το αντικείµενο εργασίας αµέσως µετά τη λειτουργία. Μπορεί να είναι εξαιρετικά θερµά και να σας προκαλέσουν εγκαύµατα. ΦΥΛΑΞΤΕ ΤΙΣ Ο∆ΗΓΙΕΣ ΑΥΤΕΣ. Ο∆ΗΓΙΕΣ ΧΡΗΣΗΣ Τοποθέτηση ή αφαίρεση της κασέτας µπαταρίας Για DA302D (Εικ. 1)

• Πάντοτε σβήνετε το µηχάνηµα πριν τοποθετήσετε ή αφαιρέσετε την κασέτα µπαταρίας.
• Για να αφαιρέσετε την κασέτα µπαταρίας, τραβήχτε έξω την πλάκα ρύθµισης του µηχανήµατος και πιάστε και τις δυ πλευρές της κασέτας ενώ την τραβάτε απ το µηχάνηµα.
• Για να τοποθετήσετε την κασέτα µπαταρίας, ευθυγραµµίστε τη γλώσσα στην κασέτα µπαταρίας µε την χαραγή στο κάλυµµα και βάλτε τη στη θέση της. Ξαναβάλτε τη πλάκα ρύθµισης στη θέση της. Σιγουρευτείτε να κλείσετε την πλάκα σετ πλήρως πριν χρησιµοποιήσετε το µηχάνηµα για να προληφθεί πτώση της κασέτας µπαταρίας κατά

• Μη βάζετε δύναµη ταν τοποθετείτε την κασέτα µπαταρίας. Εάν η κασέτα δεν εισέρχεται µε ευκολία, δεν είναι τοποθετηµένη σωστά. Υια τα µοντέλα DA392D και DA312D (Εικ. 2)
• Πάντοτε σβήνετε το µηχάνηµα πριν τοποθετήσετε ή αφαιρέσετε την κασέτα µπαταρίας.
• Για να αφαιρέσετε τη κασέτα µπαταρίας, τραβήχτε τη έξω απ το µηχάνηµα ενώ πιέζετε τα πλήκτρα και στις δύο πλευρές της κασέτας.
• Για να τοποθετήσετε τη κασέτα µπαταρίας, ευθυγραµµίστε τη γλώσσα στη κασέτα µπαταρίας µε την εγκοπή στο περίβληµα και σύρετε τη στη θέση της. Πάντα βάζετε τη βαθειά µέσα µέχρι να κλειδώσει στη θέση της µε ένα µικρ κλικ. ∆ιαφορετικά, µπορεί να πέσει έξω απ µηχάνηµα, και να τραυµατίσει εσάς ή κάποιον

• Μη βάζετε δύναµη ταν τοποθετείτε την κασέτα µπαταρίας. Εάν η κασέτα δεν εισέρχεται µε ευκολία, δεν είναι τοποθετηµένη σωστά. Τοποθέτηση ή αφαίρεση του τρυπανιού ή του κατσαβιδιού (Εικ. 3) Πάντα βεβαιώνεστε τι το µηχάνηµα είναι σβηστ

τοποθετήσετε ή αφαιρέσετε την αιχµή. Κρατείστε το δακτυλίδι και στρίψετε το µανίκι αριστερ στροφα για να ανοίξετε τις σιαγ νες του σφιγκτήρα. Βάλτε την αιχµή στο σφιγκτήρα σο βαθειά µπορεί να πάει. Κρατείστε το δακτυλίδι σταθερά και στρίψετε το µανίκι δεξι στροφα για να σφίξετε τον σφιγκτήρα. Για να αφαιρέσετε την αιχµή, κρατείστε το δακτυλίδι και στρίψετε το µανίκι αριστερ στροφα. Λειτουργία διακπτη (Εικ. 4) Πριν βάλετε τη κασέτα µπαταρίας µέσα στο µηχάνηµα, πάντοτε ελέγχετε να δείτε σκανδάλη διακ πτης ενεργοποιείται κανονικά και επιστρέφει στη θέση “OFF” ταν ελευθερώνεται. Για να ξεκινήσει το µηχάνηµα, απλώς τραβήχτε τη σκανδάλη. Η ταχύτητα του µηχανήµατος αυξάνεται αυξάνοντας τη πίεση στη σκανδάλη. Αφήστε τη σκανδάλη για να σταµατήσει. Αντιστροφή λειτουργίας διακπτη (Εικ. 4)

• Πάντοτε ελέγχετε τη διεύθυνση περιστροφής πριν απ τη λειτουργία.
• Χρησιµοποιείτε το διακ πτη αντιστροφής µ νο αφού το µηχάνηµα έχει σταµατήσει εντελώς. Αλλαγή της διεύθυνσης περιστροφής πριν το µηχάνηµα σταµατήσει µπορεί να προκαλέσει ζηµιά στο µηχάνηµα.
• Οταν δεν χρησιµοποιείται την µηχάνηµα, πάντα πρέπει να θέτετε το µοχλ διακ πτη αντιστροφής στην ουδέτερη θέση. Αυτ το µηχάνηµα έχει ένα διακ πτη αντιστροφής για να αλλάζει τη διεύθυνση περιστροφής. Πατήστε το µοχλ διακ πτη αντιστροφής απ τη πλευρά Α για δεξι στροφη περιστροφή ή απ την πλευρά Β για αριστερ στροφη. Αυτ το µηχάνηµα έχει ένα διακ πτη αντιστροφής για να αλλάζει ή διεύθυνση περιστροφής.

αντιστροφής στη θέση Α για δεξι στροφη περιστροφή και στη θέση Β για αριστερ στροφη περιστροφή. Oταν ο µοχλ ς διακ πτης είναι στη νεκρή θέση, το µηχάνηµα δεν θα ξεκινήσει ακ µη και εάν πιέσετε τη σκανδάλη. Προστατευτικ υπερφρτωσης (Εικ. 5) προστατευτικ υπερφ ρτωσης διακ πτει το κύκλωµα και το πλήκτρο πετιέται εξω, οταν βαρειά εργασία συνεχίζεται. Περιµένετε 20 – 30 δευτερ λεπτα

επανεκκίνησης για να συνεχίσετε τη λειτουργία. Οµως, το δακτυλ σας δε πρέπει να είναι στη σκανδάλη ταν πατάτε το πλήκτρο επανεκκίνησης.

Λειτουργία τρυπανίσµατος

• Τρυπάνισµα σε ξύλο Οταν τρυπάτε ξύλο µπορείτε να πετύχετε τα αποτελέσµατα χρησιµοποιώντας τρυπάνια ξύλου εφοδιασµένα µε καθοδηγητική βίδα. Η καθοδηγητική βίδα κάνει το τρυπάνισµα πιο εύκολο µε το να τραβά το τρυπάνι µέσα προς το τεµάχιο εργασίας.
• Τρυπάνισµα σε µέταλλο Για να σταµατήσετε το τρυπάνι απ του να γλιστρήσει ταν αρχίζετε µια τρύπα, κάντε ένα βαθούλωµα µε ένα ζουµπά και χτυπήστε στο σηµείο που θέλετε να τρυπήσετε. Βάλτε τη µύτη του τρυπανιού στο βαθούλωµα και αρχίστε το τρυπάνισµα. Οταν τρυπάτε µέταλλα να χρησιµοποιείτε κοπτικ λυπαντικ . Οι µ νες εξαιρέσεις είναι το σίδερο και ο µπρούτζος που πρέπει να τρυπούνται ξηρά.

• Βάζοντας υπερβολική πίεση πάνω στο µήχανηµα δεν αυξάνει την ταχύτητα του τρυπανίσµατος. Στην πραγµατικ τητα αυτή η υπερβολική πίεση θα καταστρέψει τη µύτη του τρυπανιού, µειώνοντας την αποδοτικ τητα του µηχανήµατος και την διάρκεια ζωής του.
• Τη στιγµή που το τρυπάνι ανοίξει την τρύπα, πάνω στο τρυπάνι πως και στο µηχάνηµα ενεργεί τεράστια στρεπτική δύναµη. Κρατάτε το µηχάνηµα γερά και να είσαστε προσεκτικοί ταν το τρυπάνι αρχίζει να ανοίγει την τρύπα στο τεµάχιο εργασίας. Κρατάτε το µηχάνηµα και µε τα δυο χέρια για να ελέγχετε το µηχάνηµα καλύτερα.
• Αν το τρυπάνι κολλήσει µπορείτε να το ελευθερώσετε εύκολα αν αντιστρέψετε την κατεύθυνση περιστροφής µέσω του µοχλού αλλαγής ταχύτητας για να βγεί έξω απ την τρύπα το µηχάνηµα. Αν µως δεν κρατάτε το µηχάνηµα γερά µπορείνα βγεί έξω απ τοµα.
• Πάντοτε να στερεώνετε µικρά τεµάχια εργασίας σε µιά µαγγάνη ή σε κάποιο παρ µοιο στερεωτικ

Λειτουργία βιδώµατος (Εικ. 6) Βάλτε την άκρη της αιχµής κατσαβιδιού στο κεφάλι της βίδας και εφαρµ στε πίεση στο µηχάνηµα. Ξεκινήστε το µηχάνηµα αργά και µετά αυξείστε την ταχύτητα βαθµιαία. Αφήστε τη σκανδάλη µ λις η βίδα βιδωθεί εντελώς. Εάν η σκανδάλη δεν ελευθερωθεί, η βίδα µπορεί να βγεί απ την τρύπα ή η βιδα και/ή η αιχµή να πάθουν ζηµιά. ΠΑΡΑΤΗΡΗΣΗ:

• Βεβαιωθείτε τι η αιχµή του κατσαβιδιού εισέρχεται ίσια στο κεφάλι της βίδας, διαφορετικά η βιδα και/ή η αιχµή µπορεί να πάθουν ζηµιά.
• Οταν βιδώνετε ξυλ βιδες, κάνετε εκ των προτέρων καθοδηγητικές τρύπες για να κάνετε το βίδωµα ευκολ τερο και να αποφύγετε σχίσιµο του αντικειµένου εργασίας. Ανατρέξτε στον πίνακα.
• Εάν το µηχάνηµα λειτουργεί συνεχώς µέχρι η κασέτα µπαταρίας αδειάσει, αφήστε το µηχάνηµα να αναπαυθεί για 15 λεπτά πριν προχωρήσετε µε µία νέα µπαταρία.

Ονοµαστική διάµετρος ξυλβιδας (χιλ.) Συνιστώµενο µέγεθος καθοδηγητικής τρύπας

3,1 2,0 – 2,2 3,5 2,2 – 2,5 3,8 2,5 – 2,8 4,5 2,9 – 3,2 Εγκατάσταση της πλάκας σετ (Προαιρετικ εξάρτηµα) (Εικ. 8) Πάντοτε να εγκαταστείτε την πλάκα σετ ταν χρησιµοποιείτε κασέτες µπαταρίας 9100, 9102, 9102A για το Μοντέλο DA392D και 1200, 1202, 1200A, 1202A για το Μοντέλο DA312D. Εγκαταστείστε την κασέτα µπαταρίας στο µηχάνηµα µε την βίδα που

Πριν την εκτέλεση εργασιών µε τη συσκευή διαβεβαιώνεστε πάντοτε, για το τι η συσκευή σβήστηκε µε αποµακρυσµένον το συσσωρευτή. Για τη διασφάλιση της σιγουριάς και αξιοπιστίας των προϊ ντων µας πρέπει οι επισκευές, εργασίες συντήρησης ή ρυθµίσεις να εκτελούνται απ εξουσιοδοτηµένα εργαστήρια σέρβις πελατών

ανταλλακτικά προσαρτήµατα συνιστώνται για χρήση µε το εργαλείο σας της Μάκιτα που περιγράφεται στο εγχειρίδιο αυτ . Η χρήση οτιδήποτε άλλων ανταλλακτικών ή προσαρτηµάτων µπορεί να παρουσιάσουν κίνδυνο τραυµατισµού σε άτοµα.

περισσ τερες λεπτοµέρειες σε σχέση µε αυτά τα ανταλλακτικά, ρωτήστε το τοπικ σας κέντρο εξυπηρέτησης της

Αιχµές βιδώµατος Σύνολο ελαστικού υποθέµατος Αφρώδες στιλβωτικ υπ θεµα 125 Μάλλινο κάλυµµα 100 ∆ιάφοροι τύποι αυθεντικών µπαταριών φορτιστών Μάκιτα.

• Πλαστική θήκη µεταφοράς

Ruido y vibración del modelo DA302D Θρυβος και κραδασµς του µοντέλου DA302D El nivel de presión sonora ponderada A no sobrepasa los 70 dB (A). El nivel de ruido en condiciones de trabajo puede que sobrepase los 85 dB (A). – Póngase protectores en los oídos. – El valor ponderado de la aceleración no sobrepasa los 2,5 m/s2. Η τυπική Α-µετρούµενη ηχητική πίεση δεν ξεπερνά τα 70 dB (A). Η ένταση ήχου υπο συνθήκες εργασίας µπορεί να µπερβεί τα 85 dB (A). – Φοράτε ωτοασπίδες. – Η τυπική αξία της µετρούµενης ρίζας του µέσου τετραγώνου της επιτάχυνσης δεν ξεπερνά τα 2,5 m/s2.

Ruido y vibración del modelo DA312D Θρυβος και κραδασµς του µοντέλου DA312D El nivel de presión sonora ponderada A es de 75 dB (A). El nivel de ruido en condiciones de trabajo puede que sobrepase los 85 dB (A). – Póngase protectores en los oídos. – El valor ponderado de la aceleración no sobrepasa los 2,5 m/s2. Η τυπική Α-µετρούµενη ηχητική πίεση είναι 75 dB (A). Η ένταση ήχου υπο συνθήκες εργασίας µπορεί να µπερβεί τα 85 dB (A). – Φοράτε ωτοασπίδες. – Η τυπική αξία της µετρούµενης ρίζας του µέσου τετραγώνου της επιτάχυνσης δεν ξεπερνά τα 2,5 m/s2.

Tyypillinen A-painotettu äänenpainetaso on 74 dB (A). Melutaso työpaikalla saattaa ylittää 85 dB (A). – Käytä kuulosuojaimia. – Tyypillinen kiihtyvyyden painotettu tehollisarvo ei ylitä 2,5 m/s2. Η τυπική Α-µετρούµενη ηχητική πίεση είναι 74 dB (A). Η ένταση ήχου υπο συνθήκες εργασίας µπορεί να µπερβεί τα 85 dB (A). – Φοράτε ωτοασπίδες. – Η τυπική αξία της µετρούµενης ρίζας του µέσου τετραγώνου της επιτάχυνσης δεν ξεπερνά τα 2,5 m/s2.
