BRUKSANVISNING DA312DW MAKITA

For DA392D og DA312D (Fig. 2)

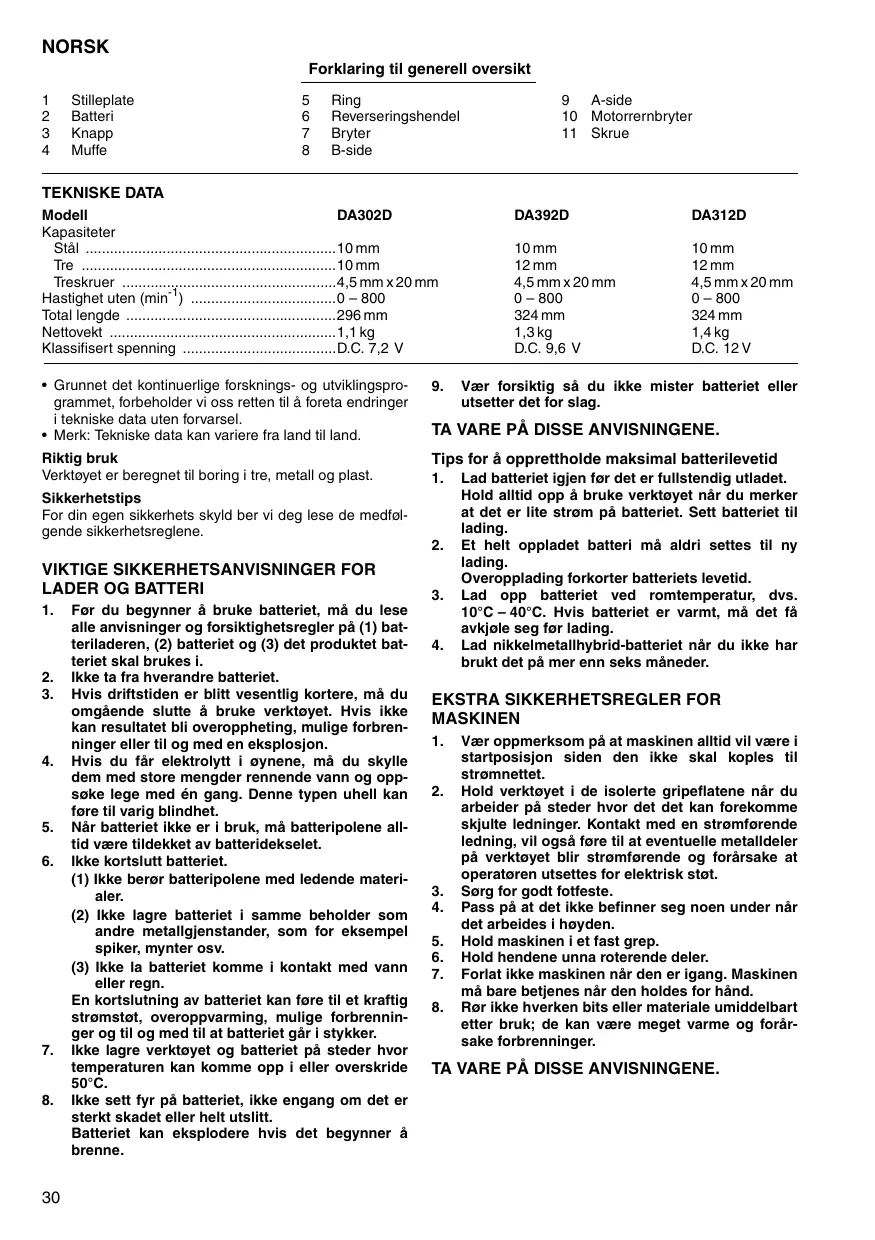

Forklaring til generell oversikt

1 Stilleplate

5 Ring

9 A-side

2 Batteri

6 Reverseringshendel

10 Motorrernbryter

3 Knapp

7 Bryter

11 Skrue

4 Muffe

8 B-side

TEKNISKE DATA

Modell	DA302D	DA392D	DA312D
Kapasiteter
Stål	10 mm	10 mm	10 mm
Tre	10 mm	12 mm	12 mm
Treskruer	4,5 mm x 20 mm	4,5 mm x 20 mm	4,5 mm x 20 mm
Hastighet uten (min-1)	0 - 800	0 - 800	0 - 800
Total lengde	296 mm	324 mm	324 mm
Nettovekt	1,1 kg	1,3 kg	1,4 kg
Klassifisert speffenning	D.C. 7,2 V	D.C. 9,6 V	D.C. 12 V

• Grunnet det kontinuereglice forsknings- og utvikingsprogrammet, forbeholder vi oss retten til à foreta endringer i tekniske data uten forvarsel.
• Merk: Tekniske data kan variere fra land til land.

Riktig bruk

Verktøyet er beregnet til boring i tre, metall og plast.

Sikkerhetsstips

For din egen sikkerhets skyld ber vi deg lese de medfol-gende sikkerhetsreglene.

VIKTIGE SIKKERHETSANVISNINGER FOR LADER OG BATTERI

1. Fór du begyinner á bruke batteriet, má du lese alle anvisninger og forsiktighetsregler pa (1) batteriladeren, (2) batteriet og (3) det produit batteriet skal brukes i.
2. Ikke ta fra hverandre batteriet.
3. Hvis driftstiden er blitt vesentlig kortere, ma du omgaende slutte a bruke verktoyet. Hvis ilke kan resultatet bli overoppheting, mulige forbrenninger ell og med en eksplosjon.
4. Hvis du fār elektrólytt i Œynene, mā du skylle dem med store mengder rennende vann og oppseke lege med en gang. Denne typen uhell kan fore til varig blindhet.
5. Nár batteriet违法犯罪 Nár battersi etik er i bruk, ma batteripolene alltid vare tildekket av batteridekselet.
6. Ikke kortslutt batteriet.

(1) Ikke berør batteripolene med ledende materi-aler.
(2) Ikke lagre batteriet i samme beholder som andre metallgjenstander, som for eksempel spiker, mynter osv.
(3) Ikke la batterietkommenikontaktmed vann eller regn.

En kortslutnang av batteriet kan fere til et kraftig stromstot, overoppvarming, mulge forbrenninger og til og med til at batteriet gär i stykker.

1. Vær forsiktig sa du ikke mister batteriet eller utsettter det for slag.

TA VARE PÄ DISSE ANVISNINGENE.

Tips for aoppretholde maksimal batterilevetid

1. Lad batteriet igjen for det er fullstendig utladet. Hold alltid opp a bruke verktoyet nár du merker at det er lite strom pa batteriet. Sett batteriet til lading.
2. Et helt oppladet batteri ma aldri settes til ny lading. Overopplading forkorter batteriets levetid.
3. Lad opp batteriet ved romtemperatur, dvs. 10^ - 40^ . Hvis batteriet er varmt, ma det fä avkjøle seg for lading.
4. Lad nikkelmetallhybrid-batteriet nár du ikke har brukt det på mer enn seks maneder.

EKSTRA SIKKERHETSREGLER FOR MASKINEN

1. Vær oppermerksom på at maskinen alltid vil vare i startupsjon sider den ikke kal kopies til strommettet.
2. Hold verktøyet i de isolerte gripeflatene nár du arbeider på steder hvor det det kan forekomme skjulte ledninger. Kontakt med en stromførende ledning, vil ogsa fère til at eventuelle metalldeler på verktøyet blir stromførende og forårsake at operatoren utsettes for elektrisk stot.
3. Sorg for godt fotfeste.
4. Pass på at det ikke befinner seg noen under nár det arbeides i hóyden.
5. Hold maskinen i et fast grep.
6. Hold hendene unna roterende deler.
7. Forlat ikke maskinenningar den er igang.Maskinen mā bare betjenenes när den holdes for hand.
8. Rør ikke haverken bits eller materiale umiddelbart etter bruk; de kan være meget varme og foråsake forbrenninger.

TA VARE PÀ DISSE ANVISINGENE.

BRUKSANVISNINGER

Montering og demontering av batteriet

For DA302D (Fig.1)

• Verktoyet mä alltid slas av for batteriet settes i uller tas ut.
• Batteriet jfernes ved à trekke ut dekslet på verktayet og taff i begge sidene på batteriet samtidig som det dras ut av kammeret.
• Batteriet settes i ved à passer tungen på batteriet inn etter rillen i kammeret og sä skyve det på plass. Stilleplaten ma lukkes forsvarlig for verktoyet brukes for a forbhindre at batteriet falter ut under bruk.
• Batteriet mä违法犯罪 i med makt. Hvis det ikke med lethet glir pá plass er det fordi det settes i pá feil mâte.

For DA392D og DA312D (Fig. 2)

• Maskinen må alltid slås av før batteriet settes inn ellertas ut.
• Batteriet fjernes ved à trekke det ut av verktoyet samti-dig som de to knappene på begge sider av batteriettrykkes inn.
• Batteriet monteres ved à samstemme tungen på batteriet med sporet i kammeret og sä skyve det på plass. Pass på ä skyve det helt inn til det klikker på plass. Hvis ikke kan detkommen til ä falle ut under bruk og forar-sake skader på operarøren aller andre tilstedeværende.
• Batteriet mä ikke settes i med makt. Hvis det ikke med lethet glir på plass, er det fordi det settes inn på feil mæte.

Montering og fjerning av bor og skrutrekkerbits (Fig.3)

NB! Maskinen på alltid vår avslätt og batteriet fjernet for montering eller demontering av bits.

Hold fast i ringen og drei mansjetten moturs sa chuckklorne apner seg. Sett bitset inn i chucken sa langt det kan komme. Hold godt fast i ringen og drei mansjetten medurs sa chucken strammes.

Bitset fjernes ved á holde i ringen og drei mansjetten moturs.

Bryter (Fig. 4)

NB!

Før batteriet settes inn i maskinen, ma det sjekkes at bry-teren virker som den skal og gár tilbake til "OFF" narr den slips.

Maskinen startes ved à trykke på startbryteren. Hastig-heten øker med trykket på bryteren. Slipp bryteren for a stoppe.

Reverseringshendel (Fig. 4)

NB!

• Sjekk alltid rotasjonsretningen for maskinen startes.
• Reverseringshendelen ma bare brukes etter at maskinen har stoppet helt. Hvis rotasjonsretningen endres for motoren har stoppet helt, kan det fore til skader pa maskinen.
• Nár maskinen ikke er i bruk, på reverseingshendelen stilles tilbake til friposijon.

Denne maskinen er utstyr med en reverseringshendel for à endre rotasjonsrettingen. Trykk på reverseringshendelen fra A-siden for medurs rotasjon, eller fra B-siden for moturs rotasjon. Dette verktøjet har en reverseringsbryter for endring av rotasjonsrettingen. Still reverseringsbryteren til A-siden for medurs rotasjon og til B-siden for moturs rotasjon. Verktøjet vil ikke starte selv om startbryteren trykkes inn dersom bryerten stär i nøytral stilling.

Motorvernbryter (Fig.5)

Motorvernet bryter automatisk strømtilførsgelen og knappen sprettet ut ved langvarig hardt erbeid/overbelastning. Hvis knappen er ute, enten for herller under boring, sjekk at bryteren违法犯罪.

Boring

Boring it treverk

• Bruk违法犯罪
• Bruk违法犯罪
• Dette vil bare medfrole skade pà boret, redusere borekapasiteten og forkorte boremaskinen levetid.
• Hold verktøyet fast idet boret trenger igjennom.
• Reverser maskinen for Å få løs bor som har kilt seg.
• Mindre arbeidsmaterialer bør spennes fast i en tvinge.

Innskruing av skruer (Fig.6)

Plasser skrutrekkerbit på skruhodet og øv press på maskinen. Start maskinen langsom og øk hastigheten gradvis. Slipp bryteren idet skruen går helt inn. Den elektriske bremsen stopper maskinen øyeblikkelig, sik at hverken bit eller skrue blir ødelagt.

MERKNAD:

• Plasser alltid bit rett på skruehodet ellers kan bade skrue og bit ødelegges.
  For a lette innskruiing av trekruer og forhindre oppfising av treverket bores frst et pilot-hull etter oversikten til hoyre.
• Hvis maskinen gå kontinuereg til batteriet gå tomt, maskinen få hvile i 15 minutter För det fortsettes med et oppladet batteri.

Installer alltid stilleplaten nár batteriene 9100, 9102 9102A brukes til modell DA392D, og 1200, 1202, 1200A, 1202A til modell DA312D. Installer stilleplaten på verktoyet ved hjelp av den vedlagte skruen.

SERVICE

NB!

Før det utfores arbeiter på maskinen ma du alltid forvisse seg om at maskinen er slätt av og akkumulatoren er tatt ut.

For a garantate at maskinen arbeider sikkert og palietigl bør reparasjoner, servicearbeiter erllinstlinger utfores av et autorisert Makita-serviceverksted.

TILBEHØR

NB!

• Dette tilbehoret eller utstyret anbefales til á brukes med ditt Makita-verktoy som er spesifisert i/DDneBruksanviseningen. Bruk av annet tilbehör erller utstyr kan medføre risiko for personskader. Tilbehör og utstyr mä bareBruktil de formal de er beregnet til.

Kontakt nærmeste Makita-serviceverksted dersom du trenger videre opplysninger angäende tilbehoret.

• Skruebitt
  Gummiputemontasje
• Polerpute av skumgummi 125
  Ullhette 100
• Ulike typer originale batterier og ladere fra Makita.
• Baereveske av plast

Yleisselostus

1 Asennuslevy

5 Rengas

9 A-puoli

2 Akku

6 Suunnavaihtovipu

10 Palautuskytkin

3 Painike

7 Kytkentäpainike

11 Ruuvi

4 Holkki

8 B-puoli

TEKNISET TIEDOT

Malli	DA302D	DA392D	DA312D
Tehot
Terås	10 mm	10 mm	10 mm
Puu	10 mm	12 mm	12 mm
Puuruuvi	4,5 mm x 20 mm	4,5 mm x 20 mm	4,5 mm x 20 mm
Kierrosnopeus (min-1)	0 - 800	0 - 800	0 - 800
Koko pituus	296 mm	324 mm	324 mm
Nettopaino	1,1 kg	1,3 kg	1,4 kg
Nimellisjännite	7,2 V tasavirta	9,6 V tasavirta	12 V tasavirta

i samsvar med Rads-directivene, 89/336/EEC og 98/37/EC.

SUOMI

VAKUUTUS EC-VASTAAUVUDESTA

Lyd og vibration fra model DA302D

Stoy og vibrasjon fra modell DA302D

Den vanlig belastede effektiv-verdi for akselerasjon overskrider icke 2,5m / s^2

SUOMI

Lyd og vibration fra model DA312D

Stoy og vibrasjon fra modell DA312D

• Benytt hørselvern. -

Den vanilg belastede effektiv-verdi for akselerasjon overskrider icke 2,5m / s^2

SUOMI

Lyd og vibration fra model DA392D

Stoy og vibrasjon fra modell DA392D

Det vanlige A-belastede lydtrykksniva er 74 dB (A).

Under bruk kan stynivaret overskride 85 dB (A).

• Benytt hørselvern.

Den vanlig belastede effektiv-verdi for akselerasjon overskrider icke 2,5m / s^2

SUOMI
