BRUKSANVISNING 6319D MAKITA

• Ret til tekniskeændringer forbeholds.
• Bemerk: Data kan variere fra land til land.

Idragning av skruvar (Fig. 11)

Forklaring til generell oversikt

1	Knapp	8	Justeringsring	15	Bitholder
2	Batteri	9	Graderinger	16	Dybdestang
3	Startbryter	10	Stålbänd	17	Klemskrue
4	Reverseringshendel	11	Händtakets fot	18	Slitasjegrense
5	Hastighetshendel	12	Støttehändtak	19	Børsteholderhette
6	Funksjonsvelger	13	Mansjett	20	Skrutrekker
7	Pil	14	Bits
TEKNISKE DATA
Model		6319D		6339D	6349D
Kapasitet
	Stål	13 mm		13 mm	13 mm
	Tre	45 mm		50 mm	65 mm
	Treskrue	6 mm x 75 mm		6 mm x 75 mm	10 mm x 89 mm
	Maskinskrue	6 mm		6 mm	6 mm
Tomgangshastighet (min-1)
	Høy (3)	0 - 1 600		0 - 1 700	0 - 1 700
	Middels (2)	0 - 550		0 - 600	0 - 600
	Lav (1)	0 - 300		0 - 300	0 - 300
	Totalengde	246 mm		246 mm	246 mm
	Nettovekt	2,2 kg		2,3 kg	2,6 kg
	Klassifisert spening	DC 12 V		DC 14,4 V	DC 18 V

• Grunnet det kontinuierlige forsknings- og utviklingsprogrammet, forbehonderi v oss retten til a foreta endringer i tekniske data uten forvorsel.
• Merknad: Tekniske data kan variere fra land til land.

Bruksomrade

Verktøyet er beregnet til boring og skruing i tre, metall og plast.

Sikkerhetsstips

For din egen sikkerhets skyld ber vi deg lese de medfol-gende sikkerhetsreglene.

YTTERLIGERE SIKKERHETSREGLER FOR ELEKTROVERKTØY

IKKE LA hensynet til hva som er "behagelig" eller det faktum at du kjenner produit godt (etter mange gangers bruk) gjore deg grundne oppemarksom på sikkerhetsreglene forbruken av boret. Hvis du Bruker dette elektroverktøyet pa en farlig eller ukorrekt måte, kan du få alvorlige helseskader.

1. Bruk hjelpehandtak som fulgte med maskinen. Hvis literate i helsenskader.
2. Hold maskinen i de isolerte handtakene nár du uftfær er operasjon der bladet kankommen i kontakt med skjulte ledninger erller ledningen til maskinen selv. Kontakt med en stromforende ledning vil gjore at ogsa metalleder pa verktoyet blir stromforende og utsette operatoren for elektrisk stot.
3. Sørg alltid for godt fotfeste.
   Påse at ingen befinner seg under nár arbeidet foregår i høyden.
4. Hold maskinen i et fast grep.
5. Hold hendene unna bevegelige deler.

6. Forlat ikke maskinen mens detgars. Verktøyet på bare betjenesningar holdes for hand.

7. Ror/DDke hveken bits eer materiale umiddelbart etter bruK; de kan vare meget varme og forarsake forbrenninger.

8. Enkelte materialer ineholder kjemikalier som kan vare giftige.Treff tittak for a hindre innanding av stov og hudkontakt.Folg leverandorens sikkerhetsanvisninger.

TA VARE PÄ DISSE ANVISINGENE.

VIKTIGE SIKKERHETSANVISNINGER FOR LADER OG BATTERI

1. Før du begynner á bruke batteriet, má du lese alle anvisninger og forsiktighetsregler pa (1) batteriladeren, (2) batteriet og (3) det produit batteriet skal brukes i.
2. Ikke ta fra hverandre batteriet.
3. Hvis driftstiden er blitt vesentlig kortere, ma du omgaende slutte a bruke verktoyet. Hvis ilke kan resultatet bli overoppheting, mulige forbrenninger ell til og med en eksplosjon.
4. Hvis du fár elektrólytt i øynene, má du skylle dem med store mengder rennende vann og oppseke lege med en gang. Denne tipo uhell kan fore til varig blindhet.
5. Nár batteriet违法犯罪 Nár, mǎ batteripolene all-tid vare tildekket av batteridekselet.
6. Ikke kortslutt batteriet.

(1) Ikke berør batteripolene med ledende materi-aler.
(2) Ikke lagre batteriet i samme beholder som andre metallgrenstander, som for eksempel spiker, mynter osv.
(3) Ikke la batterietkommenikontaktmed vann elleregn.

En kortslutnng av batteriet kan fore til et kraftig stromstot, overoppvarming, mulige forbrenninger og til og med til at batteriet gär i stykker.

1. Ikke lagre verktøyet og batteriet pa steder hvortemperaturen kankommen opp i uller overskride 50^
2. Ikke sett fyr pa batteriet, ikke engang om det er sterkt skadet eller helt utslitt. Batteriet kan eksplodere hvis det begyinner a brenne.
3. Vær forsiktig sa du ikke mister batteriet eller utsetter det for slag.

TA VARE PÄ DISSE ANVISINGENE.

Tips for aoppretholde maksimal batterilevetid

1. Lad batteriet igjen for det er fullstendig utladet. Hold alltid opp a bruke verktoyet nár du merker at det er lite strom pa batteriet. Sett batteriet til lading.
2. Et helt oppladet batteri mä aldri settes til ny lading.

Overopplading forkorter batteriets levetid.

1. Lad opp batteriet ved romtemperatur, dvs. 10^ - 40^ . Hvis batteriet er varmt, ma det fa avkjole seg for lading.
2. Lad nikkelmetallhybrid-batteriet nár du ikke har brukt det på mer enn seks maneder.

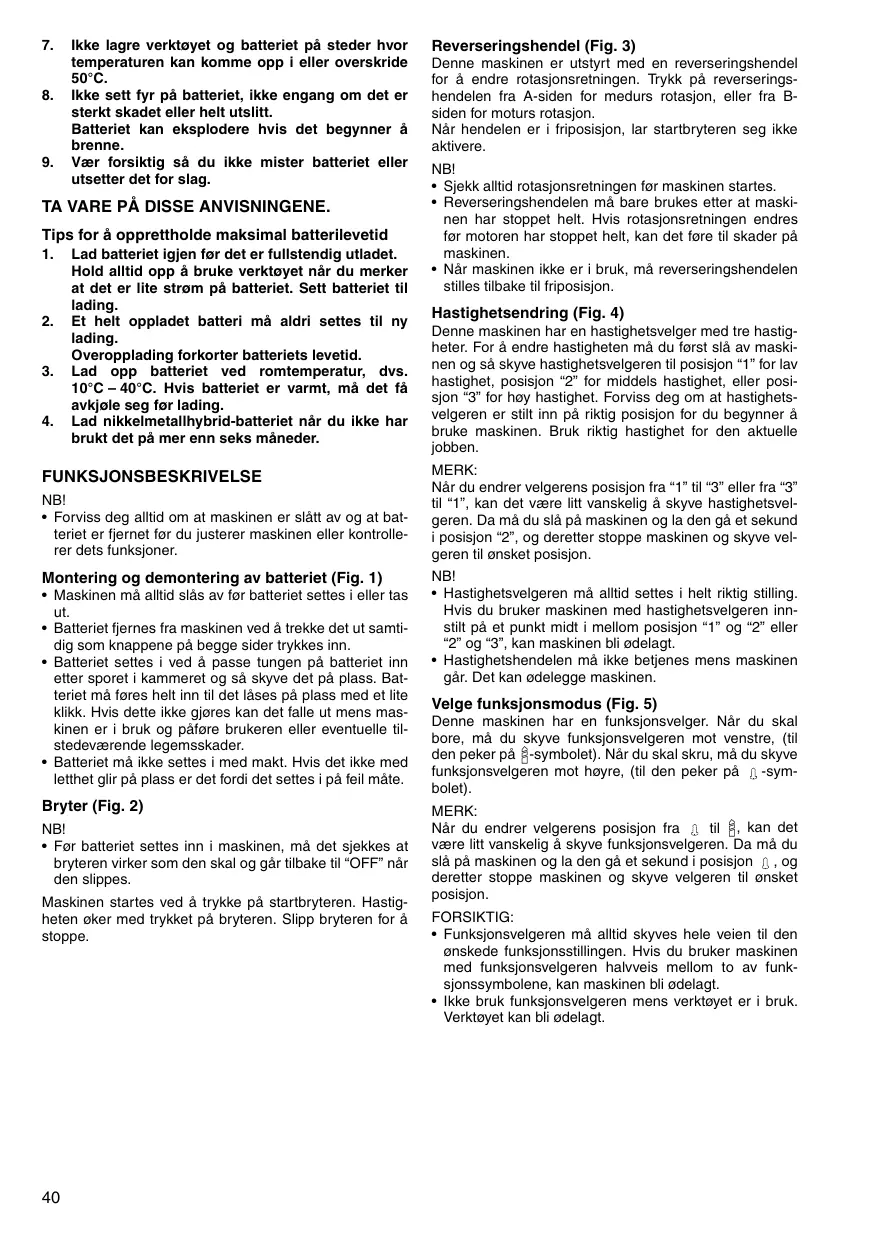

FUNKSJONSBESKRIVELSE

NB!

Forviss deg alltid om at maskinen er slatt av og at batteriet er fjernet for du justerer maskinen eller kontrollerer dets funksjoner.

Montering og demontering av batteriet (Fig. 1)

• Maskinen mā alltid slās av for batteriet settes i uller tas ut.
• Batteriet fjernes fra maskinen ved Å trekke det ut samt-dig som knappene på begge sider trykkes inn.
• Batteriet settes i ved à passer tungen på batteriet inn etter sporet i kammeret og sa skyve det på plass. Batteriet mä fores helt inn til det lases på plass med et lite klikk. Hvis dette ikke góres kan det falte ut mens maskinen er i bruk og pafore brukeren er eventuelle til stedeværende legemsskader.
• Batteriet mä违法犯罪
• Batteriet mä违法犯罪
• Batteriet mä违法犯罪
• Batteriet mä违法犯罪
• Batteriet mä违法犯罪
• Batteriet mä违法犯罪
• Batteriet mä违法犯罪

Bryter (Fig. 2)

NB!

• Før batteriet settes inn i maskinen, ma det sjekkes at bryteren virker som den skal og gár tilbake til "OFF" nár den slipspe.

Maskinen startes ved à trykke på startbryteren. Hastigheten øker med trykkekaret bryteren. Slipp bryteren for a stoppe.

Reverseringshendel (Fig. 3)

Denne maskinen er utstyrt med en reverseringshendel for à endre rotasjonsrettingen. Trykk på reverseringshendelen fra A-siden for medurs rotasjon, eller fra B-siden for moturs rotasjon.

Nár hendelen er i friposisjon, lar startbryteren seg ikke aktivere.

NB!

• Sjekk alltid rotasjonsretningen voor maskinen startes.
• Reverseringshendelen mă bare brukes etter at maskinen har stoppet helt. Hvis rotasjonsretningen endres før motoren har stoppet helt, kan det fore til skader pa maskinen.
• Nár maskinen ikke er i bruk, på reverseingshendelen stilles tilbake til friposijon.

Hastighetsendring (Fig. 4)

Denne maskinen har en hastighetsvelger med tre hastig heter. For a endre hastigheten ma du forst sla av maskinen og sa skyve hastighetsvelgeren til posisjon "1" for lav hastighet, posisjon "2" for middels hastighet, eller posisjon "3" for hoy hastighet. Forvisss deg om at hastighetsvelgeren er stil inn pa riktig posisjon for du begyinner a bruke maskinen. Bruk riktig hastighet for den aktuelle jobben.

MERK:

Nár du endrer velgerens posisjon fra "1" til "3" eller fra "3" til "1", kan det vaere litt vanskelig à skyve hastighetsvel geren. Da má sla pá maskinen og la den gá et sekund i posisjon "2", og deretter stoppe maskinen og skyve vel geren til ønsket posisjon.

NB!

• Hastighetsvelgeren ma alltid settes i helt riktig stilling. Hvis du bruker maskinen med hastighetsvelgeren innstilt pa et punkt mitt i mellom posisjon "1" og "2" aller "2" og "3", kan maskinen bl odelagt.
• Hastighetshendelen må ikke betjenes mens maskinen gär. Det kan ødelegge maskinen.

Nár du endrer velgerens posisjon fra ð til ð, kan det være litt vanskelig á skyve funksjonsvelgeren. Da má du slá pá maskinen og la den gå et sekund i posisjon ð, og deretter stoppe maskinen og skyve velgeren til ønsket posisjon.

FORSIKTIG:

Funksjonsvelgeren ma alltid skyves hele veien til den onskede funksjonsstillingen. Hvis du braker maskinen med funksjonsvelgeren halvveis delm to av funkssonsymbolene, kan maskinen bl odelagt.
- Ikke bruk funksjonsvelgeren mens verktoyet er i bruk. Verktoyet kan blodelagt.

Justere tiltrekningsmomentet (Fig. 6)

Tiltrekningsmomentet kan justeres i 16 trinn ved a dreie justeringsringen sik at gradingene samstemmer med pilen på maskinkroppen.

Skyv forst funksjonsvelgeren sik at den peker pa - symbolet.

Dreiemomentet er minimalt nár tallet 1 er pá linje med pilen, og(Maxsimalt nár tallet 16 er pá linje med pilen. Clutchen vil slure p'ulike dreiemomentniváer nár den er stitt inn p' de ulike tallene fra 1 til 16. Før den faktiske arbeidsoperasjonen skal utføres, bør du skru inn en proveskru i materialet ditt, Eller i et material av samme type, for a finne ut hvikket dreiemoment som kreves for en bestemt anvendelse.

MERKNAD:

• Justeringsringen laser seg ikke piled plasseres bare halveis mellom inndelingsmerkene.

SAMMENSETTING

NB!

För det utføres arbeider på maskinen mä du alltid forvisse seg om at maskinen er slätt av og akkumulatoren er tatt ut.

Montere stottehändtak (hjelpehändtak) (Fig. 7)

Bruk allid stoottehandtaket for a bruke maskinen pa sikker mate. Monter stoottehandtaket sik at stalbandet pa handtaket passer pa maskinsylderen.

Stram sā handtaket ved a vri det med klokken i den onskede stillingen. Det kan dreies 360^ sa det kan festes i en hviklen som helst stilling.

Installere eller fierne drillbits eller bor

Skru hylsen mot klokken for a apne kjevene pa kjoksen. Sett bitset sa langt inn i kjoksen som det vil g.a. Vri hylsen med klokken for a stramme kjoksen. For a fjerne bitset ma du vri hylsen mot klokken. (Fig. 8)

Nár du/DDI kBruker drillbiset ma du oppbevare det i bitsholderne. Her kan det oppbevares bits pa opptil 45mm lengde.(Fig.9

Justerbar dybdestang (tilbehör) (Fig. 10)

Den justerbare dybdestangen brukes til a bore huller med samme dybde. Loesne klemskruen, still inn stangen i onsket posisjon, og stram klemskruen igjen.

IDRIVING

Idriving av skruer (Fig. 11)

Skyv forst funksjonsvelgeren sik at den peker pa -symbolet, og vel dreiemoment.

Plasser bitsspissen i skruehodet og ov trykka maskinen. Start maskinen langsomt og ok hastigheten gradvis. Slipp bryteren straks clutchen kopler seg inn.

MERKNAD:

• Skrutrekkerbitset参加会议，rett på skruehodet, ellers kan skrue og/eller bits ødelegges.
• Ved idriving av treskruer bør det forst bores et ledehull for à gjère idrivingen lettere og for àhindre oppfíising av materiaiet. Se tabellen under.

Bruk maskinolje ved boring i metall. Unntakene er jern og messing som mA torthoques.

NB!

• For stort trykk på maskinen vil/DD residuei i at boringen gär raskere. Dette vil medfore skadet bits, redusert borekapasitet og forkorte boremaskinen's levidit.
• Det utøves voldsomme krefter fra maskinen/bitset idet gjennomboringen skjer. Hold godt fast maskinen og utvis stor forsiktighem nár bitset begynner a ga igjennom materiaiet.
• Et bits som har satt seg fast lar seg lett fjerne ved a sette maskinen i revers sa bitset skur seg ut. Men maskinen kan plutselig slenge tilbake hvis den ikke ho des godt fast.
• Små arbeidsemner má altid settes fast i en tvinge eller lignende.
• Hvis maskinen gär kontinueregl til batteriet gär tomt, mä maskinen fä hvile i 15 minutter För det fortsettes med et oppladet batteri.

SERVICE

NB!

• Før det utføres arbeider på maskinen ma du alltid forvisse seg om at maskinen er slätt av og akkumulatoren er tatt ut.

Utskifting av kullbørster (Fig. 12 og 13)

Ta ut og kontroller kullbørstene regelmessig. Skift ut kullbørstene nár de er slitt ned til slitasjegrensen. Hold kullbørstene rene og klare til a bli satt inn i holderne. Begge kullbørstene ma skiftes ut samtidig. Bruk kun helt like kullbørster.

Bruk en skrutrekker til à fjerne børsteholderhettene. Ta ut de slitte kullborstene, sett inn nye børster og fest børsteholderhettene.

For a sikre produit-SIKKERHET og -PALITELIGHT, ma reparasjoner og ovrig vedlikeholdserbeid erller justeringer kun utfores av serviceverksted eller fabriksverksted som er godkjent av Makita, og det m alttid benyttes Makita reservedeler.

TILBEHØR

NB!

• Dette tilbehoret eller utstyret anbefales til á brukes med ditt Makita-verktoy som er spefisert i/DDne bruksanvisningen. Bruk av annet tilbehör erer utstyr kan medføre risiko for persorskader. Tilbehör og utstyr mā bareBruktil de formal de er beregnet til.

Kontakt nærmeste Makita-serviceverksted dersom du trenger videre opplysninger angäende tilbehoret.

• Drillbits
• Skruebitso
  Gummiputemontasje
• Polerpute av skumgummi
• Ullhette
• Ulike type originale batterier og ladere fra Makita

Yleisselostus

Ansvarlig produsent:

Ansvarlig fabrikant:

Lyd og vibration fra model 6319D/6339D

Lyd og vibration fra model 6349D

Stoy og vibrasjon fra modell 6319D/6339D

Det vanlige A-verktet lydtrykksniva er 75 dB (A).

Under bruk kan stoyniväet overskride 85 dB (A). Benyth horselvern.

Den typiske vektede effektive akselerasjonsverdi overskrider ikke 2.5m / s^2

Stoy og vibrasjon fra modell 6349D

Det vanlige A-verbekt lydtrykksniva er 71 dB (A). Under bruk kan stoyniavet overskride 85 dB. Benytt horselvern.-

Den typiske vektede effektive akselerasjonsverdi overskrider ikke 2.5m / s^2
