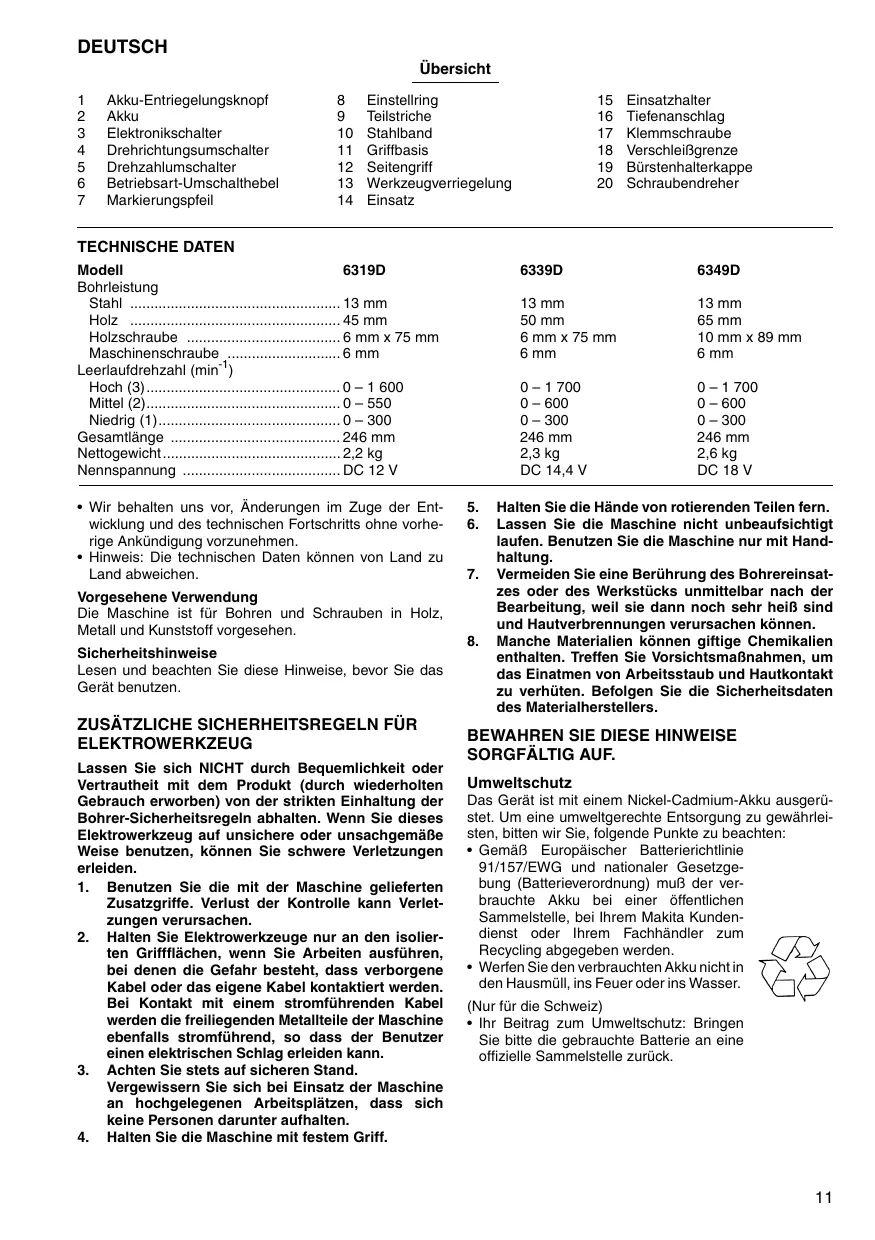

BEDIENUNGSANLEITUNG 6319D MAKITA

1	Akku-Entriegelungsknopf	8	Einstellung	15	Einsatzhalter
2	Akku	9	Teilstriche	16	Tiefenanschlag
3	Elektronikschalter	10	Stahlband	17	Klemmschraube
4	Drehrichtungsumschafter	11	Griffbasis	18	Verschleißgrenze
5	Drehzahlumschafter	12	Seitengriff	19	Bürstenhalterkappe
6	Betriebsart-Umschalthebel	13	Werkzeugverriegelung	20	Schraubendreher
7	Markierungspfieil	14	Einsatz

TECHNISCHE DATEN

Model	6319D	6339D	6349D
Bohrleistung
Stahl	13 mm	13 mm	13 mm
Holz	45 mm	50 mm	65 mm
Holzschraube	6 mm x 75 mm	6 mm x 75 mm	10 mm x 89 mm
Maschinenschraube	6 mm	6 mm	6 mm
Leerlaufdrehzahl (min-1)
Hoch (3)	0 - 1 600	0 - 1 700	0 - 1 700
Mittel (2)	0 - 550	0 - 600	0 - 600
Niedrig (1)	0 - 300	0 - 300	0 - 300
Gesamtlänge	246 mm	246 mm	246 mm
Nettogewicht	2,2 kg	2,3 kg	2,6 kg
Nennspannung	DC 12 V	DC 14,4 V	DC 18 V

• Wir behalten uns vor, Änderungen im Zuge der Entwicklung und des technischen Fortschnitts ohne vorherige Ankündigung vorzunehmen.
• Hinweis: Die technischen Daten können von Land zu Land abweichen.

Vorphesehene Verwendung

Die Maschine ist für Bohren und Schrauben in Holz, Metall und Kunststoff vorgesehen.

Sicherheitshinweise

Lesen und beachten Sie diese Hinweise, bevor Sie das Gerät benutzen.

ZUSÄTZLICHE SICHERHEITSREGELN FÜR ELEKTKROWERKZEUG

Lassen Sie sich NICHT durch Bequemlichkeit oder Vertrautheit mit dem Produkt (durch wiederholten Gebrauch erworben) von der strikten Einhaltung der Bohrer-Sicherheitsregeln abhalten. Wenn Sie diesen Elektrowerkzeug auf unsichere oder unsachgemäß Weise benutzen, konnen Sie schwere Verletzungen erleiden.

1. Benutzen Sie die mit der Maschine gelieferten Zusatzgriffe. Verlust der Kontrolle kann Verletzungen verursachen.
2. Halten Sie Elektrowerkzeuge nur an den isolierten Griffflächen, wenn Sie Arbeiten ausführten, bei denen die Gefahr besteht, dass verborgene Kabel oder das eigene Kabel kontaktiert werden. Bei Kontakt mit einem stromfuhrrenden Kabel werden die freiliegenden Metallteile der MaschineEIFE EINFLIGEN EINFLIGEN EINFLIGEN EINFLIGEN EINFLIGEN EINFLIGEN EINFLIGEN EINFLIGEN EINFLIGEN EINFLIGEN EINFLIGEN EINFLIGEN EINFLIGEN EINFLIGEN EINFLIGEN EINFLIGEN EINFLIGEN EINFLIGEN EINFLIGEN EINFLIGEN EINFLIG
3. Achten Sie stets auf sicheren Stand. Vergewissern Sie sich bei Einsatz der Maschine an hochgelegen den Arbeitsplätzen, dass sich keine Personen darunter aufhalten.

4. Halten Sie die Maschine mit festem Griff.

5. Halten Sie die Hände von rotierenden Teilen fern.

6. Lassen Sie die Maschine nicht unbeaufsichtigt laufen. Benutzen Sie die Maschine nur mit Handhaltung.
7. Vermeiden Sie eine Berührung des Bohrereinsatzes oder des Werkstücks unmittelbar nach der Bearbeitung, weil sie dann noch sehr heißt sind und Hautverbrennungen verursachen können.
8. Manche Materialien können gifting Chemikalien enthalten. Treffen Sie VorsichtsmaNahmen, um das Einatmen von Arbeitsstaub und Hautkontakt zu verhufen. Befolgen Sie die Sicherheitsdaten des Materialherstellers.

BEWAHREN SIE DIESE HINWEISE SORGFÄLTIG AUF.

Umweltschutz

Das Gerät ist mit einem Nickel-Cadmium-Akku ausgerüst. Um eine umweltgerechte Entsorgung zu gewährleisten, britten wir Sie, folgende Punkte zu beachteten:

Gemäß Europäischer Batterierichtlinie 91/157/EWG und nationaler Gesetzung (Batterieverordnung) muß der verbrauchte Akku bei einer öffentlichen Sammelstelle, bei Ihr Makita Kundendienst oder Ihr Fachhändler zum Recycling abgegeben werden.
- Werfen Sie den verbrauchten Akku nicht in den Hausmull, ins Feuer oder ins Wasser. (Nur für die Schweiz)
- Ihr Beitrag zum Umweltschutz: Bringen Sieitte die gebrauchte Batterie an eine officielle Sammelstelle zurück.

WICHTIGE SICHERHEITSVORSCHRIFTEN FÜR LADEGERÄT UND AKKU

1. Lesen Sie vor der Benutzung des Akkus alle Anweisungen und Warnhinweise, die an (1) Ladegerat, (2) Akku und (3) Akkuwerkzeug angebracht sind.
2. Unterlassen Sie ein Zerlegendes Akkus.
3. Falls die Betriebszeit betrachtlich kürzer geworden ist, stellen Sie den Betrieb sofort ein. Anderenfalls besteht die Gefahr von Überhitzung, möglichen Verbrennungen und)sagar einer Explosion.
4. Falls Elektrolyt in ihre Augen gelangt, waschen Sie mit sauberem Wasser aus, und begeben Sie sich unverzüglich in arztliche Behandlung. Anderenfalls konnen Sie ihre Sehrkraft verlieren.
5. Decken Sie die Akkukontakte stets mit der Schutzkappe ab, wenn Sie den Akku nicht benutzen.
6. Der Akku darf nicht kurzgeschlossen werden:

(1) Die Kontakte)durfen nicht mit leitfähigem Material berührt werden.
(2) Lagern Sie den Akku nicht in einem Behälter zusammen mit anderen Metallgegenständen, wie z.B. Nagel, Münzen usw.
(3) Setzen Sie den Akku weder Wasser noch Regen aus.

Ein Kurzschluss des Akkus verursicht starken Stromfluss, der Überhitzung, Verbrennungen und einen Defekt zur Folge haben kann.

1. Lagern Sie Maschine und Akku nicht an Orten, an denen die Temperatur 50^ erreichen oder überschreiben kann.
2. Versuchen Sie niemals, den Akku zu verbrennen, selbst wenn er stark beschädigt oder vollkommen verbraucht ist. Der Akku kann im Feuer explodieren.
3. Achten Sie darauf, dass der Akku nicht fallen gelassen oder Stößen ausgesetzt wird.

BEWAHREN SIE DIESE HINWEISE SORGFÄLTIG AUF.

Hinweise zur Aufrechterhaltung der maximalen Akku-Nutzungsdauer

1. Laden Sie den Akku, bevor er vollkommen erschöpf ist.
   Schalten Sie die Maschine stets aus, und laden Sie den Akku, wenn Sie ein Nachlassen der Maschinenleistung feststellen.
2. Unterlassen Sie das erneute Laden eines voll aufgeladenen Akkus. Überladen führt zu einer Verkürzung der Nutzungsdauer des Akkus.
3. Laden Sie den Akku bei Raumtemperatur zwischen 10^ - 40^ . Lassen Sie einen—heben Akku abkühlen, bevor Sie ihren laden.
4. Der Nickel-Metallhydrid-Akku muss geladen werden, wenn er länger als sechs Monate nicht benutzt worden ist.

FUNKTIONSBESCHREIBUNG

VORSICHT:

• Vergewisern Sie sich vor der Durchführung von Einstellungen oder Funktionsprüfungen der Maschine stets, dass die Maschine ausgescheltet und der Akku abgenommen ist.

Anbringen und Abnehmen des Akkus (Abb.1)

• Schalten Sie die Maschine stets aus, bevor Sie den Akku anbringen oder abnehmer.
• Zum Abnehmer des Akkus ziehen Sie ein aus der Maschine hersaus, während Sie die Entrieglungsknöfte auf beiden Seiten drücken.
  Zum Einsetzen des Akkus richten Sie die Führungsfeder des Akkus auf die Nut im Maschinengehause aus und schiben den Akku hinein. Schieben Sie den Akkusts vollständig ein, bis er mit einem hörbaren Klicken einrastet. Anderenfalls kann er aus der Maschine herausfallen und Sie oder umstehende Personen verletzen.
• Wenden Sie beim Einsetzen des Akkus keine Gewalt an. Falls der Akku nicht reibungslos hineingleitet, ist er nicht richtig ausgerichtet.

Schalterfunktion (Abb.2)

VORSICHT:

Vergewissern Sie sich vor dem Einsetzen des Akkus in die Maschine stets, daß der Elektronikschalter ordnungsgemäß Funktioniert und beim Loslassen in die AUS-Stellung zurückkehr.

Zum Einsatzen der Maschine drucken Sie einfach den Elektronikschalter. Die Drehzahl erhöht sich durch verstarke Druckausübung auf den Elektronikschalter. Zum Ausschalten halten Sie den Elektronikschalter los.

Drehrichtungsumschalter (Abb.3)

These Maschine besitzt einen Drehrrichtungsumschalter. Drücken Sie auf die Seite A des Drehrrichtungsumschalters für Rechtsdrehung, und auf die Seite B für Linksdrehung.

In der Neutralstellung des Drehtrichtungsumschalters ist der Elektronikschalter verriegelt.

VORSICHT:

• Prüfen Sie stets die Drehrichtigung, bevor Sie mit der Arbeit beginnen.
• Betätigten Sie den Drehrichtungsumschalter erst, nach dem die Maschine zum vollkommenen Stillstand gekommen ist. Anderenfalls kann die Maschine beschädigt werden.
• Wenn Sie die Maschine nicht benutzen, stellen Sie den Drehrichtungsumschafter stets auf die Neutralstellung.

Drehzahlumschalter (Abb.4)

These Maschine besitzt einen Dreigang-Drehzahlumschalter. Zum Umschalten der Drehzahl zuerst die Maschine aussalten, dann den Drehzahlumschalter für niedrige Drehzahl auf Position "1", für mittlere Drehzahl auf Position "2", und für hohe Drehzahl auf Position "3" schiben. Vergewisern Sie sich vor Arbeitsbeginn stets, dass sich der Drehzahlumschalter in der korrekten Stellung befindet. Verwenden Sie stets die geeignete Drehzahl für die jeweilige Arbeit.

HINWEIS:

Beim Umschalten von Position "1" auf "3" oder von "3" auf "1" kann der Drehzahlumschalter etwas schwergängig sein. Schalten Sie in thisem Fall die Maschine ein, und setzen Sie sie eine Sekunde lang in Position "2" laufen, vor Sie sie wieder aussalten und den Schalter auf die gewünschte Position schiben.

VORSICHT:

• Achten Sie stets darauf, dass sich der Drehzahlumschalter vollkommen in seiner jeweiligen Rastposition befindet. Wir die Maschine bei einer Zwischenstellung des Drehzahlumschalters zwischen den Positionen "1", "2" und "3" betrieben, kann sie beschädigt werden.
• Betätigten Sie den Drehzahlumschalter nicht während des Betriebs. Die Maschine kann sonst beschädigt werden.

Wahl der Betriebsart (Abb. 5)

These Maschine besitz einen Betriebsart-Umschalthebel. Schieben Sie den Betriebsart-Umschalthebel für Bohren nach links (Symbol).

Schieben Sie den Betriebsart-Umschalthebel für Schrauben nach rechts (Symbol ).

HINWEIS:

Beim Umschalten von Position auf kann der Betriebsart-Umschalter etwas schwergängig sein. Schalten Sie in thisem Fall die Maschine ein, und setzen Sie sie eine Sekunde lang in Position laufen, bevor Sie sie wieder aussalten und den Schalter auf die gewünschte Position schiben.

VORSICHT:

• Schieben Sie den Betriebsart-Umschalthebel immer bis zum Anschlag auf die gewünschte Position. Wirde die Maschine bei einer Zwischenstellung des Hebels zwischen den Betriebsartpositionen betrieben, kann sie beschädigt werden.
• Betätigten Sie den Betriebsart-Umschaltebel nicht während des Betriebs der Maschine. Die Maschine kann sonst beschädigt werden.

Drehmoment-Einstellung (Abb. 6)

Es konnen 16 verschiedene Drehmoment durch Drehen des Drehmoment-Einstellrings gewählt werden; die Teilstriche müssen davon auf den Markierungspfel am Maschinengehäuse ausgerichtet werden.

Schieben Sie den Betriebsart-Umschalthebel zuerst auf die Position des Symbols.

Das Anzugsmoment ist minimal, wenn die Nummer 1 auf den Pfeil ausgerichtet ist, und maximal, wenn die Nummer 16 auf den Pfeil ausgerichtet ist. In den Stellenungen 1 bis 16 rutscht die Kupplung bei Erreichen des Solidrehmoments durch. Bevor Sie mit der eigentlichen Schraubarbeit beginnen, sollen Sie eine Probeverschraubung mit Ihr Material oder einem Stück des gleichen Materiais durchfahren, um das geeignete Anzugsmoment zu ermitteln.

HINWEIS:

• Bei Einstellung auf eine Zwischenstellung zwischen den Rastpositionen rastet der Einstellung nicht ein.

MONTAGE

VORSICHT:

• Vor Arbeiten am Gerät vergewissern Sie sich, daß sich der Schalter in der "OFF"-Position befindet und der Akku aus dem Gerät entfernst ist.

Montieren des Seitengriffs (Zusatzgriffs) (Abb. 7)

Verwenden Sie stets den Seitengriff, um Betriebssicherheit zu gewährleisten. Montieren Sie den Seitengriff so, dass das Stahlband des Griffs das Maschinengehause einwandfrei umschieb.

Ziehen Sie dann den Griff fest, indem Sie ein an der gewünschten Position im Uhrzeigersinn drehen. Der Griff

kann um 360^ geschwenkt und in jeder beliebigen Position gesichert werden.

Montage und Demontage von Einsatzen

Drehen Sie die Werkzeugaufnahme entgegen dem Uhr-zeigersinn, um das Spannffutter zu öffnen. Führen Sie den Einsatz bis zum Anschlag in das Spannffutter ein. Drehen Sie die Werkzeugaufnahme im Uhrzeigersinn, um das Spannffutter festzuziehen. Zum Entfernen des Einsatzes drehen Sie die Werkzeugaufnahme entgegen dem Uhrzeigersinn. (Abb. 8)

Wenn Sie den Einsatz nicht benutzten, bewahren Sie ihn im Einsatzalter auf. Einsatze von 45 mm Lange konnen dort aufbewahrt werden. (Abb. 9)

Verstellbarer Tiefenanschlag (Zubehör) (Abb. 10)

Der verstellbare Tiefenanschlag wird verwendet, um LÖcher von gleichmäßiger Tiefe zu bohren. Die Klemmschraube lösen, den Tiefenanschlag auf die gewündte Position einstellen, dann die Klemmschraube festziehen.

BETRIEB

Schauben (Abb.11)

Schieben Sie den Betriebsart-Umschalthebel zuerst auf die Position des Symbols , und wahlen Sie das Anzugsmoment.

Setzen Sie die Spitze des Schraubendrehereinsatzes in den Schraubenkopf ein und üben Sie Druck auf die Maschine aus. Lassen Sie die Maschine langsam anlaufen, und erhöhen Sie dann die Drehzahl allmählich. Lassen Sie den Elektronikschalter los, sobald die Kupplung ausrückt.

HINWEIS:

• Achten Sie darauf, daß die Spitze des Schraubendrehereinsatzes senkrecht in den Schraubenkopf eingeführt wird, um eine Beschädigung von Schraube und/oder Einsatz zu vermeiden.
• Beim Eindrehen von Holzschauben ist das Bohren von Vorbohrungen zu empfehlen, um das Eindrehen zu erleichtern und Spaltung des Werkstücks zu vermeiden. Siehe die nachstehende Tabelle.

Nenndurchmesser der Holzschaube (mm)	Empfohnte Höhe der Vorbohrung (mm)
3,1	2,0–2,2
3,5	2,2–2,5
3,8	2,5–2,8
4,5	2,9–3,2
4,8	3,1–3,4
5,1	3,3–3,6
5,5	3,7–3,9
5,8	4,0–4,2
6,1	4,2–4,4

HINWEIS:

• Wenn die Maschine im Dauerbetrieb verwendet wird, und der Akku vollständig entladen wurde, setzen Sie die Maschine vor Verwendung eines geladenen Akkus 15 min. abkühlen.

Bohren

Schieben Sie den Betriebsart-Umschalthebel zuerst auf die Position des Symbols.

Bohren in Holz

Beim Bohren in Holz halten sich die besten Ergebnisse mit Holzbohrn erzielen, die mit einer Zentrierspitze ausgestattet sind. Die Zentrierspitze erreichtert das Bohren, da sie den Bohrer in das Werkstück hineinzieht.

Bohren in Metall

Um Abrutschen des Bohrs beim Anbohren zu vermeiden, empfeihlt es sich, die Bohrstelle mit einem Zentrierkörner anzukörnen. Setzen Sie dann die Spitze des Bohrs in die Vertiefung und beginnen Sie mit dem Bohren.

Verwenden Sie Schneidflüssigkeit beim Bohren von Metall. Eisen und Messing sollen den noch trocken gebohrt werden.

VORSICHT:

• Übermäßige Druckausübung auf die Maschine bewirkt keine Beschleunigung der Bohrleitung. Im Gegenteil, übermäßiger Druck führt zu einer Beschädigung der Bohrerspitze und damit zu einer Verringerung der Bohrstandzeit sowie zu einer Verkürzung der Lebensdauer der Maschine.
• Beim Bohrungs durchbruch wirdt ein hohes Rückdrehmoment auf Maschine und Bohrer. Halten Sie davon die Maschine mit festem Griff und halten Sie Vorsicht walten, wenn der Bohrer im Begriff ist, aus dem Werkstück aussutreten.
• Ein festsitzender Bohrer laßt sich durch einfaches Umschalten der Drehrichtigung wieder herausdrehen. Dabei sollen Sie aber die Maschine gut festhalten, damit sie nicht ruckartig herausgestoßen wird.
• Spannen Sie keine Werkstücke stets in einen Schraubstock oder eine ähnliche Aufspannvorrichtung ein.
• Wenn die Maschine im Dauerbetrieb bis zur vollkommenen Entladung des Akkus verwendet wurde,{lassen Sie die Maschine vor dem Fortsetzen des Betriebs mit einem frischen Akku 15 Minuten lang abkühlen.

WARTUNG

VORSICHT:

• Vor Arbeiten am Gerat vergewissern Sie sich, daß sich der Schalter in der "OFF"-Position befindet und der Akku aus dem Gerat entwickelten ist.

Auswechseln der Kohlebürsten (Abb. 12 und 13)

Die Kohlebürsten müssen regelmäßig entfernrt und überprüft werden. Wenn sie bis zur Verschleibgrenze abgenutzt sind, müssen sie erneuert werden. Halten Sie die Kohlebürsten stets sauer, damit sie ungehindert in den Haltern gleiten konnen. Beide Kohlebürsten sollen gleichzeitig erneuert werden. Verwenden Sie nur identische Kohlebürsten.

Drehen Sie die Bürstenhalterkappen mit einem Schraubendreher Heraus. Nehmen Sie die abgenutzten Kohlebürsten Heraus, setzen Sie die neuen ein, und drehen Sie dann die Bürstenhalterkappen wieder ein.

Um die SICHERHEIT und ZUVERLÄSSIGKEIT these Products zu gewährleisten, sollenn Reparaturen und andere Wartungs- oder Einstellarheiten nur von Makita-Vertragswerkstätten oder Makita-Kundendienstzentren unter ausschließlich Verwendung von Makita-Originalersatzteilen ausgeführrt werden.

ZUBEHÖR

VORSICHT:

• Die folgenden Zubehörteile oder Vorrichtungen werden für den Einsatz mit der in dieser Anleitung beschriebenen Makita-Maschine empfehlen. Die Verwendung anderer Zubehörteile oder Vorrichtungen kann eine Verletzungsgefahr darstellen. Verwendten Sie Zubehörteile oder Vorrichtungen nur für ihren vorgesehenen Zweck.

Wenn Sie weitere Einzelheiten bezüglich dieser Zube-horteile benöttigen, wenden Sie sichitten an ihre Makita-Kundendienstelle.

• Bohrereinsätze
• Schraubendrehereinsätze
• Schleifteller
• Schaumstoff-Polierscheibe
  Lammfelthaube
• Verschiedene Original-Makita-Akkus und -Ladegeräte

Visione generale

Montera sidohandtag (extrahandtag) (Fig. 7)

Av sakerhetsskal bor du alltid anvanda sidohandtaget. Montera sidohandtaget sa tt handtagsfastets stalband fester ordentlich i maskinen.

TÄRKEITÄ TURVAOHJEITA AKULLLE JA AKKULATAAJALLE

AEITOYPRIKH INEPIIPAΦH

PPOOxH:

CE-KONFORMITÄTSERKLÄRUNG

Hiermit erklart wir unter unserer alleinigen Verantwortung, daß这点 Produkt gemäß den Ratsdirektiven 89/336/EWG und 98/37/EG mit den folgenden Normen von Normendokumenten übereinstimmen:

EN60745, EN55014.

ITALIANO

Verantwortlicher Hersteller:

Gerausch- und Vibrationsentwicklung des Modells 6319D/6339D

Der typische A-bewertete Schaldruckpegel beträgt 75 dB (A). Der Lärmpegel kann während des Betriebs 85 dB (A) über-schreiben.

Gehorschutz tragen.

Der gewichtete Effektivwert der Beschleunigung betragt nicht mehr als 2,5 m/s².

These Werte wurden gemäß EN50260 erhalten.

Gerausch- und Vibrationsentwicklung des Modells 6349D

Der typische A-bewertete Schaldruckpegel beträgt 71 dB (A). Der Lärmpegel kann während des Betriebs 85 dB (A) über-schreiben.

— Gehorschutz tragen. —

Der gewichtete Effektivwert der Beschleunigung beträgt nicht mehr als 2,5 m/s².

These Werte wurden gemäß EN50260 erhalten.
