GEBRUIKSAANWIJZING 6319D MAKITA

GB Cordless Driver Drill Instruction Manual
F Perceuse-visseuse sans fil Manuel d'instructions
D Akku-Bohrschrauber Betriebsanleitung
I Trapano-avvitatore a batteria Istruzioni per l'uso
NL Snoerloze boor-schroevedraier Gebruiksaanwijzing
E Taladro-atornillador a bateria Manual de instrucciones
P Berbequim aparafusador a bateria Manual de instruções
DK Akku bore-skruemaskine Brugsanvisning
$ Sladdlös borrmaskin/skruvdragare Bruksanvisning
N Akku boreskrutrekker Bruksanvisning
SF Akkuporakone Käyttoohje
GR Biodotpunavo mnatapia Oyniec xrhoεωc

6319D

6339D

6349D

1

2

3

4

5

6

7

8

9

10

11

12

13

• In verband met ononderbroken research en ontwikkeling behonden wij ons hetrecht voor bovenstaande technische gegevens te wijzigen zonder voorafgaande kennisgeving.
• Opmerking: De technische gegevens können van land tot land verschillen.

Doeleinden van gebruik

Dit gereedschap is bedoeld voor het boren en het indraaien van schroeven in hout, metaal en plastic.

Veiligheidswenken

Voor uwveiligheid dient u de bijgevoegde Veiligheidsvoerschriften nauwkeurig op te volgen.

AANVULLENDE

VEILIGHEIDSVOORSCHRIFTEN VOOR HET ELEKTRISCH GEREEDSCHAP

Volg de veiligheidsvoorschriften voor boren ALTIJD strict op en laat u NIET misleiden door gemak of vertrouwdheid met het product (verworven na langdurig gebruik). Als u dit elektrisch gereedschap op een onveilige of onjuiste manier gebruikt, bestaat er gevaar voor ernstige persoonlijke verwonding.

1. Gebruik de hulphandgrepen die bij het gereed-schap zichmeegeleverd.

Verlies van controle over het gereedschap kan persoonlijke verwonding tot gevolg hebben.

1. Houd elektrisch gereedschap vast bij de geiso-lerde handgreeppovrvlakken wanneer u een werk uitvoert waar bij het snijgereedschap met verborgen bedrading of met zijn eigén netsnoer in aanraking kan komen. Door contact met onder spanning staande draden zullen de metalen delen van het gereedschap onder spanning komen te staan zodayat de gebruiker een elektrische schok kan krijgen.

2. Zorg ervoor dat u altijd stevige steun voor de voeten heb.
   Controller of er zich niemand beneden u bevindt wanner u het gereedschap op een hoge plaats gaat gebruiken.

3. Houd het gereedschap stevig vast.
4. Houd uw handen uit de buurt van de draaiende onderdelen.
5. Laat het gereedschap Niet achechter terwijl het nog in bedrijf is. Bedlien het gereedschap alleen wanner u het met beiden handen vasthoudt.
6. Raak de boor of het werkstuk Niet aan onmiddelijk na het gebruik; deze können erg heet zijn en brandwonden veroorzaken.
7. Sommige materialen bevatten chemische stoffen die giftig konnen zijn. Neem de nodsige voorzorgsmaatregelen gegen inademing van stof en contact met de huid. Volg de veiligheidsinstrictions van de leverancier van het materiaal op.

BEWAAR DEZE VOORSCHRIFTEN.

BELANGRIJKVEILIGHEIDSVOORSCHRIFTEN VOOR ACCULADER EN ACCU

1. Lees alle voorschriften en waarschuwingen op (1) de acculader, (2) de accu, en (3) het product waarvoord de accu worden gebruikt, aandachtig door alvorens de acculader in genruik te nemen.
2. Neem de accu Niet uit elkaar.
3. Als de gebruikstijd van een opgeladen accu aanzienlijk korter is geworden, moet u het gebruik ervan onmiddelijk stopzetten. Voortgezet gebruik kan oververhitting, brandwonden en zelfs een ontploffing veroorzaken.

4. Als er elektrolyt in uw ogen is terechtgekomen, spoel dan uw ogen met schoon water en roep onmiddelijk de hulp van een dokter in. Elektrolyt in de ogen kan blindheid veroorzaken.

5. Bedek de accuklemen altijd met de accukap wanner u de accu Niet gebruikt.

6. Voorkom kortsluiting van de accu:

(1) Raak de accuklemmen nooit aan met een geleidend material.
(2) Bewaar de accu Niet in een bak waarin andere metalen voorwerpen zoals spijkers, Munten e.d. worden bewaard.
(3) Stel de accu Niet bloot aan water of regen. Kortsluiting van de accu kan orzaak zich van een grote stroomafgithe, oververhitting, brandwonden, en zichs defecten.

1. Bewaar het gereedschap en de accu Niet op plaatsen waar de temperatuur kan oplopen tot 50^ of hoger.
2. Werp de accu nooit in het vuur, ook nicht wanneer hij zwaar beschadigd of volledig versleten is. De accu kan namelijk ontploften in het vuur.
3. Wees voorzichtig dat u de accu Niet LAST vallen en hem Niet bloatstelt aan schokken of stoten.

BEWAAR DEZE VOORSCHRIFTEN.

Tips voor een maximale levensduur van de accu

1. Laad de accu op voordat hij volledig ontladen is. Stop het gebruik van het gereedschap en laad de accu op telkens wanner u vaststelt dat het vermogen van het gereedschap is afgenomen.
2. Laad een volledig opgeladen accu nooit opnieuw op. Als u de accu te veel oplaadt, zal hij minder lang meegaan.
3. Laad de accu op bij een kamertemperatuur:tussen 10^ en 40^ .Laat een warme accu afkoelen alvorens hem op te laden.
4. Laad de nikkel-metaalhydride accu op telkens wanner u hem langer dan ces maanden nicht hebt gebruikt.

BESCHRIJVING VAN DE FUNCTIONS

LET OP:

Zorg altijd dat het gereedschap is uitgeschakeld en de accu ervan is verwijderd alvorens de functies op het gereedschap af te stellen of te controeren.

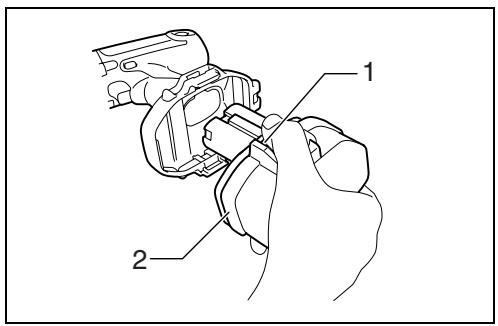

Installeren of verwijderen van de accu (Fig. 1)

• Schakel hetgereedschap algiduiu alvorens de accu te installerieren de te verwilderen.
• Om de accu te verwijderen, neemt u deze UIT het gereedschap terwijl u de knappen aan beiden zijden van de accu indrukt.
• Om de accu te installereren, past u de rug op de accu in de groef in de behuizing van het gereedschap, en dan schuift u de accu waar binnen. Schuift de accu zo ver mogetijk erin, totdat.Deze met een klikgeluid vergrendelt.Indien u dit Niet doet, kan de accu per ongeluk uithet gereedschap vallen en uzelf of anderen verwonden.
• Als de accu moeilijk in de houder gaat, moet u Niet proberen hem met geweld erin te duwen. Indien de accurer net gemakkeliek ingaat, betekent dit dat u hem nicht op de juiste wijze erin steekt.

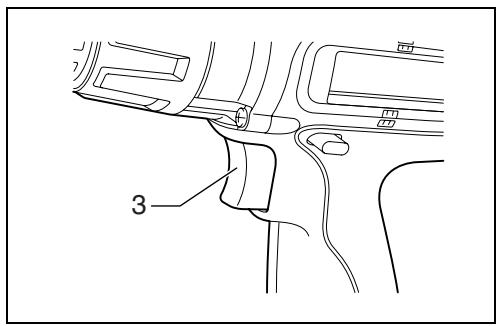

Werking van de trekschakelaar (Fig. 2)

LET OP:

• Alvorens de accu in het gereedschap teplaatsen, moet u alktd controlleren de trekschakelaar juist werkct en bij het loslaten maar de "OFF" positie terugkeert.

Om het gereedschap in te schakelen, drukt u gewoon de trekschakelaar in. Hoe dieper de trekschakelaar worden ingedrukt, hoe sneller het gereedschap draaait. Om het gereedschap uit te schakelen, de trekschakelaar loslaten.

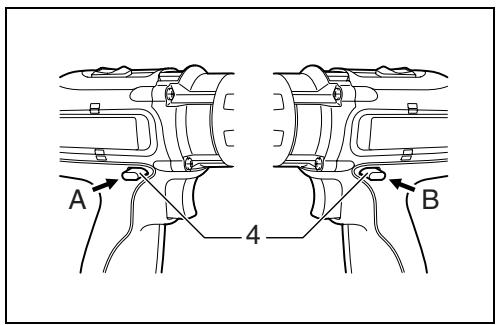

Werking van de omkeerschakelaar (Fig.3)

Dit gereedschap heeft een omkeerschakelaar voor het veranderen van de draairichting. Druk de omkeerschakelaar in vanaf ziche A voorrechtse draairichting, of vanaf ziche B voor linsek Draairichting.

Wanner deze schakelaar in de neutrale stand staat, kan de trekschakelaar Niet worden ingedrukt.

LET OP:

• Controller altijd de draairichting alvorens het gereed-schap te gelebruiken.
• Verander de stand van de omkeerschakelaar alleen nadat het gereedschap volledig tot stilstand is gekommen. Indien u de draairichting verandert terwijl de boor nog draait, kan het gereedschap beschadigraken.
• Zet de omkeerschakelaar algid in de neutrale stand wanner u het gereedschap Niet gebruikt.

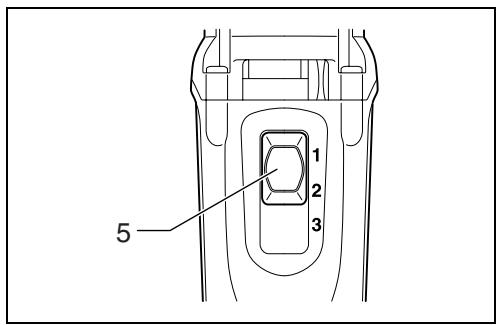

Veranderen van de draaisnelheid (Fig. 4)

Dit gereedschap haeft een drie-snelheden snelheidskeuzehendel. Om de draaiselnheid te veranderen, schakelt u eerst het gereedschap uit en dan schuift u de snelheidskeuzehendel waar de positie "1"oor lage snelheid, de positie "2" voor middelmatige snelheid, of de positie "3" voor hoge snelheid.Zorg dat de snelheidskeuzehendel in de juiste positie staat alvorens met het werk te beginnen. Gebruik de draaiselnheid die geschikt is voor uw werk.

OPMERKING:

Wanner u de positie wilt veranderen van "1" waar "3" of van "3" waar "1", kan het gebeuren dat de slenheidskeuzehendel moeilijk verschuift. Schakel in zo'n geval het gereedschap in en LAST het eenaar seconden draaien in de positie "2". Schakel verrolgens het gereedschap uit en schuif de hendel maar de gewenste positie.

LET OP:

Schuif de snelheidskeuzehendel aktijd volledig maar de juiste positie. Als u het gereedschap gebruikt met de hendel halverwege:tussen de posities "1" en "2" of "2" en "3" geplaatst, kan het gereedschap beschadigd raken.
Verschui de toerentalschakelaar Niet verwij het gereedschap draait. Hierdoor kan het gereedschap beschadigd raken.

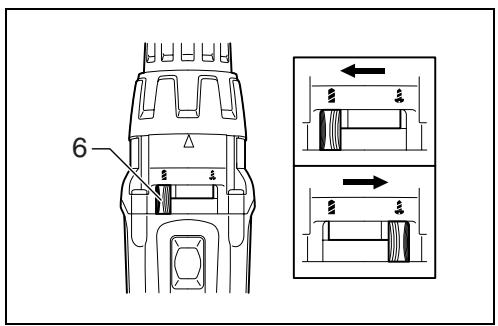

Kiezen van de gewenste werking (Fig. 5)

Dit gereedschap is voorzien van een werkingskeuzehendel. Schuif de werkingskeuzehendel aan links ( symbol) om te boren, of schuif hem那次 rechts ( symbol) om schroeven in te draaien.

OPMERKING:

Wanner u de positie wilt veranderen van 日 maar ,kan het gebeuren dat de werkingskeuzehendel moeilijk verschuift. Schakel in zo'n geval het gereedschap in een laat het eenaar seconden draaien in de positie 日 . Schakel verwolgens het gereedschap uit en schuif de hendel maar de gewenste positie.

LET OP:

Schuif de werkingskeuzehendel altiijd volledig maar de gewenste positie. Als u het gereedschap gebruikt met de hendel halverwege:tussen de werkingssymbolen geplaaatst, kan het gereedschap beschadigd raken.
- Verander de positie van de werkingskeuzehendel Niet verwijt het gereedschap draait. Als u dit doet, kan het gereedschap beschadigd raken.

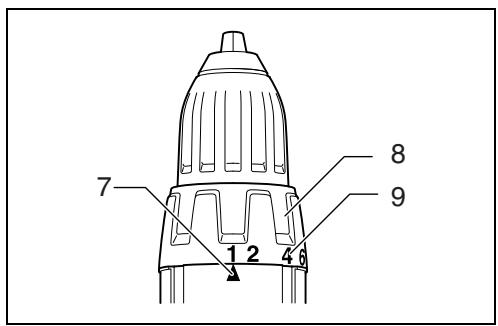

Instellen van het draaimoment (Fig. 6)

Het draaimoment kan worden ingesteld in 16 stappen door de afsteling zodanig te draaien dat zichschaalverdelingen overeenkomen met de wijzer op het huis van het gereedschap.

Schuif eerst de werkingskeuzehendel maar het symbol.

Het draaimoment is minimaal wanner het cijfer 1 overeenkommt met de wijzer, en is maximaal wanner het cijfer 16 overeenkommt met de wijzer. Wanner het draaimoment op een cijfer tussen 1 en 16 is ingesteld, za de koppelanging slipspen bij de verschillende draaimomentniveauaus.

Alvorens met het eigenglijke werk te beginnen, moet u het geschikte draaimoment bepalen door een proefschoef in het werkstuk of in een stuk van hetzelfde materiaal te schroeven.

OPMERKING:

• De astelring vergrendelt nicht wonneer de wijzer halverwege:tussen de schaalverdelingen is geplaatst.

INEENZETTEN

LET OP:

• Controleer altijd of het gereedschap is uitgeschakeld en de accu is losgekoppeld vooraleer onderhoud uit te voeren aan het gereedschap.

Installeren van de zichhandgreep (hulphandgreep) (Fig. 7)

Gebruik alkidje zijhandgreep om een veilige bediening te verzekeren. Installer de zijhandgreep zodenig dat zijn stalen band op de trommel van het gereedschap past.

Draai daarna de handgreep rechtsom vast in de gewenste positie. De handgreep kan 360^ worden gedraaid zodate udezine in elke gewenste positie kunt vastzetten.

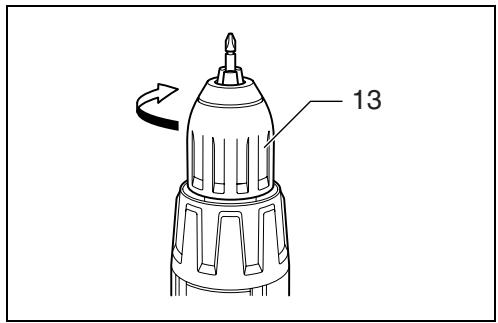

Installeren of verwijderen van de schroefbit of boor

Draai de bus maar links om de klauwen van de boorkop te openen. Steek de boor zo ver moelijk in de boorkop. Draai de bus maar rechts om de boorkop vast te zetten.

Om de boor te verwijderen, draait u de bus maar links. (Fig. 8)

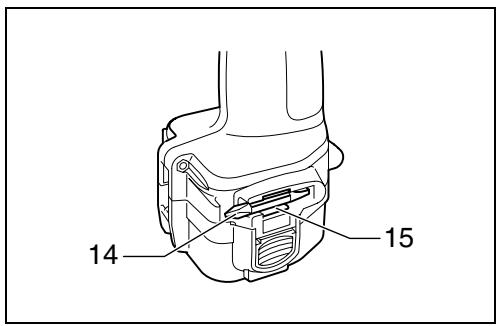

Berg de bits op in de bitholders wanseer u deze nicht gebruikt. Bits van maximaal 45mm lengte kunnen in de bitholders worden opgeborgen. (Fig. 9)

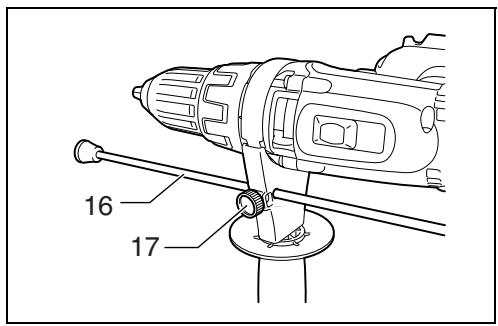

Afstelbare dieptestang (accessoire) (Fig. 10)

Gebruik de afstelbare dieptestang om gaten van gewlijke diepte te boren. Draai de klemschroef los, zeit de stang in de gewenste positie en draai verrolgens de klemschroef vast.

BEDIENING

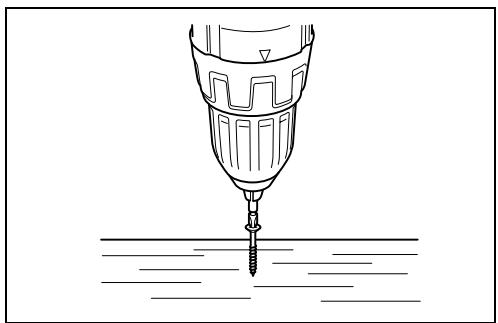

Indraaien van schroeven (Fig. 11)

Schuif eerst de werkingskeuzehendel waar het symbolen stel het juiste draaimoment in.

Plaats de punt van de schroefbit in de schroefkop en oefen druk op het gereedschapuit. Begin met lage slelheid en voer dan de slenheid geleidelijk op. Laat de trekschakelaar los zoda der koppeling ingrijpt.

OPMERKING:

Zorg ervoor dat u de schroefbit recht op de schroefkop plaatst, aangezien anders de schroef en/of de schroefbit beschadigd kan worden.
- Wanner u houtschroeven indraait, kaak dan voorboorgaten in het hout. Dit vergemakkelijkt het inschroeven en voorkomt dat het hout splijt. Zie de onderstaande tabel.

Nominate diameter van houtschroef (mm)	Aanbevolen diameter van voorboorgat (mm)
3,1	2,0–2,2
3,5	2,2–2,5
3,8	2,5–2,8
4,5	2,9–3,2
4,8	3,1–3,4
5,1	3,3–3,6
5,5	3,7 – 3,9
5,8	4,0 – 4,2
6,1	4,2 – 4,4

OPMERKING:

• Indien het gereedschap ononderbroken worden gebruikt totdat de accu is ontladen, dient u het gereedschap 15 minutes te latenten rusten vooraleer met een neue accu verder te werken.

Boren

Schuif eerst de werkingskeuzehendel maar het symbol.

Boren in hout

Voor boren in hout krijt u de Beste resultaten met houtboren die voorzijen zijn van een geleideschroef. Het boren gaat dan gemakkelijker aangezien de geleideschroef de boor in het hout trekt.

Boren in metaal

Om te voorkomen dat de boor slipt wanneer u begint te boren, moet u van te voren met een drevel een deukje in het metaal slaan op de plaatsaar u wilt boren. Plaats verwolgens de boorpunt in het deukje en start het boren.

Gebruik alkid boorolie wanneer u in metaaal boort. De enige uitzonderingen zijn ijzer en koper die droog geboord dienen te worden.

LET OP:

• Door overmatige druk op het gereedschap uit te oefen den verloopt het boren Niet sneller. Integendeel, teveel druk op het gereedschap za alleen maar de boorpunt beschadigen, de prestatie van het gereedschap verminderen en de gebruiksduur verzorten.
• Wonneer de boor uit het gaatje tevoorschijn komt, worden een enorme kracht uitgeoefend op het gereedschap en op de boor. Houdaarom het gereedschap stevig vast en wees op uw hoede wonneer de boor door het werkstuk begint te dringen.
• Wanneer de boor klemraakt, keert u met de omkeerschakelaar de draairichting om, om de booruit het gaatje te krijgen. Het gereedschap kan echter plotseling teruagspringen indien u het Niet stevig vasthoudt.
• Kleine werkstukken dient u altiijd eerst vast te zetten in een klemschroef of iets dergelijks.
• Indien het gereedschap ononderbroken worden gebruikt totdat de accu is ontladen, dient u het gereedschap 15 minutes te latenten rusten alvorens met een neue accu verder te werken.

ONDERHOUD

LET OP:

• Controller altijd of het gereedschap is uitgeschakeld en de accu is losgekoppeld voordat u begint met inspectie of onderhoud.

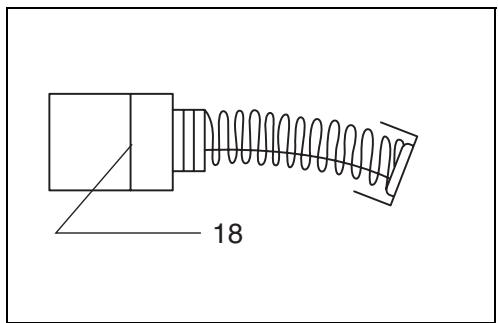

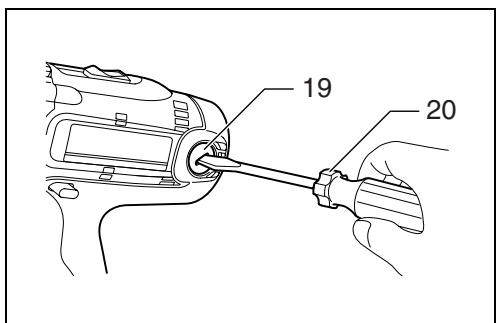

Vervangen van de koolborstels (Fig. 12 en 13)

Verwijder en controllerer regelmatig de koolborstels. Vervang de koolborstels wanneer.Deze tot aan de limietmerkstreep versleten zijn.Houd de koolborstels schoon zodat ze vlot in hun houders glijden. Beide koolborstels dienen tegelijkertijd te worden verrangen.Gebruik uitsluitend identieke koolborstels.

Gebruik een schroevendraaier om de koolborsteldoppen te verwijderen. Haal de versleten koolborstels eruit, schuif de neue erin, en zet de koolborsteldoppen goed vast.

Om de VEILIGHEID en BETROUWBARHEID van het gereedschap te verzekeren, dienen alle reparations, onderhoudsbeurten of afstellingen te worden uitgevoerd bij een erkend Makita Servicecentrum of Fabriekservicecentrum, en dit uitsluitend met gebruik van Makita verwangingsonderdelen.

ACCESSIONS

LET OP:

• Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Makita gereedschap dat in deze gebruiksaanwijzing is beschreven. Bij gebruik van andere accessoires of hulpstukken bestaat er gevaar voor personeelijke verwonding. Gebruik de accessoires of hulpstukken uitsluitend voor hun bestemde doel.
  Raadpleeg het dichtstbijzende Makita Servicecentrum voor verder advies of bijzonderheden omtrent deze accessoires.
• Boorbits
• Schroefbits
  Rubber steunschijf set
  Schuimrubber polijstkussen
  Wollenpoetsschijf
• Diverse types originele Makita accu's en acculaders

Wij verwklaren hierbijuitsluitend op eigene verantwoordelijkheid dat dit produkt voldoet aan de volgende normen van genormaliseerde documenten,

EN60745, EN55014

in overeenstemming met de richtlijnen van de Raad 89/336/EEC en 98/37/EC.

ESPANOL

Verantwoordelijkke fabrikant:

Fabricante responsable:

DECLARACAO DE CONFORMIDADE DA CE

Geluidsniveau en trilling van het model 6319D/6339D

Het typische A-gewogen geluidsdrukniveau is 75 dB (A).

Tijdens het werken kan het geluidsiveau 85 dB (A) overschrijden.

Draag oorbeschemers.

Deze waarden werden verkreten in overeenstemming met EN50260.

Geluidsniveau en trilling van het model 6349D

Het typische A-gewogen geluidsdrukniveauau is 71 dB (A).

Tijdens het werken kan het geluidsniveau 85 dB (A) overschrijden.

Draag oorbeschemers.

Deze waarden werden verkreten in overeenstemming met EN50260.
