BRUKSANVISNING 6317DWDE MAKITA

• Ret til tekniskeændringer forbeholds.
• Bemerk: Data kan variere fra land til land.

Andering av varvatal (Fig. 4)

Idragning av skruvar (Fig. 9)

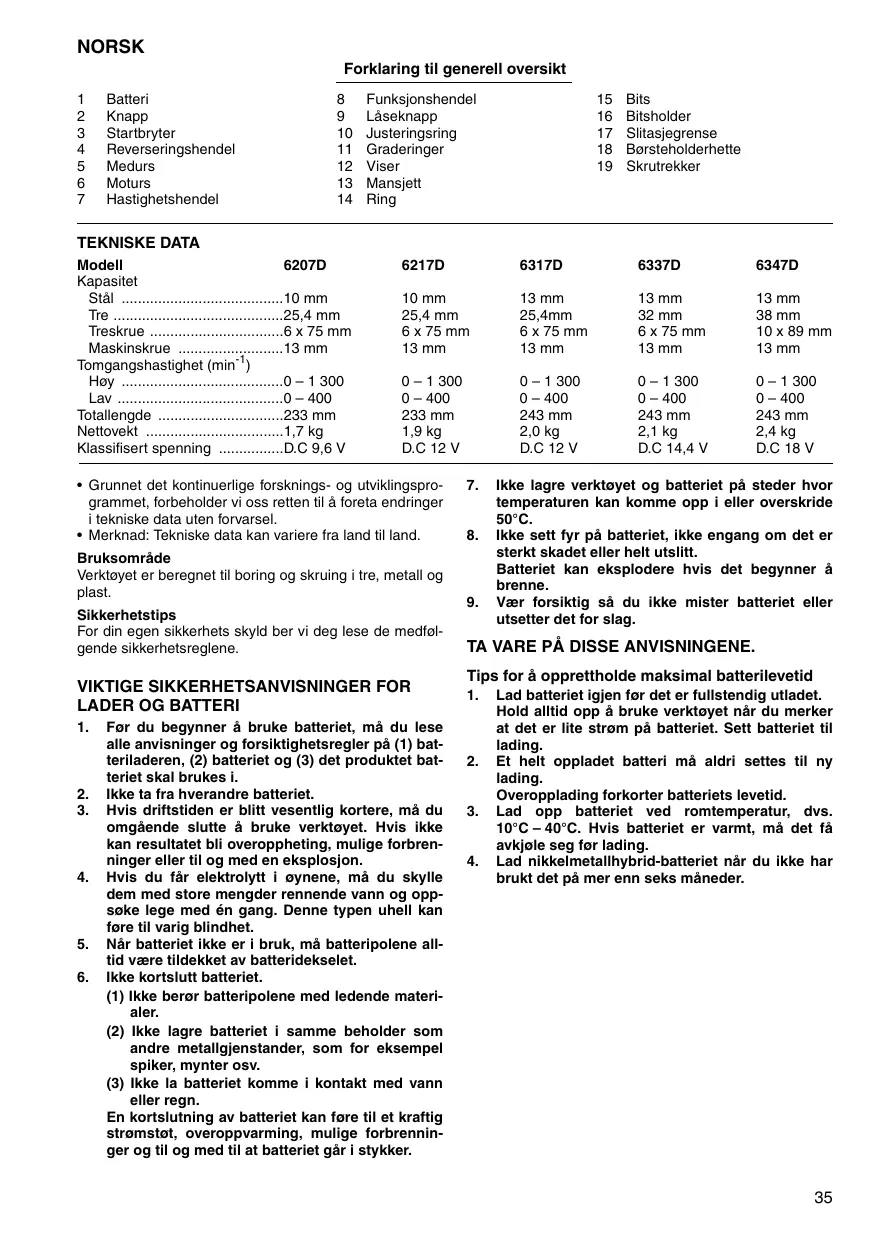

Forklaring til generell oversikt

1	Batteri	8	Funksjonshendel	15	Bits
2	Knapp	9	Läseknapp	16	Bitholder
3	Startbryter	10	Justeringsring	17	Slitasjegrense
4	Reverseringshendel	11	Graderinger	18	Borstholderhette
5	Medurs	12	Viser	19	Skrutrekker
6	Moturs	13	Mansjett
7	Hastighetshendel	14	Ring

TEKNISKE DATA

Model	6207D	6217D	6317D	6337D	6347D
Kapasitet
Stål	10 mm	10 mm	13 mm	13 mm	13 mm
Tre	25,4 mm	25,4 mm	25,4mm	32 mm	38 mm
Treskrue	6 x 75 mm	6 x 75 mm	6 x 75 mm	6 x 75 mm	10 x 89 mm
Maskinskrue	13 mm	13 mm	13 mm	13 mm	13 mm
Tomgangshastighet (min-1)
Hoy	0 - 1 300	0 - 1 300	0 - 1 300	0 - 1 300	0 - 1 300
Lav	0 - 400	0 - 400	0 - 400	0 - 400	0 - 400
Totallengde	233 mm	233 mm	243 mm	243 mm	243 mm
Nettovekt	1,7 kg	1,9 kg	2,0 kg	2,1 kg	2,4 kg
Klassifisert speffenning	D.C 9,6 V	D.C 12 V	D.C 12 V	D.C 14,4 V	D.C 18 V

• Grunnet det kontinuierlige forsknings- og utvikingsprogrammet, forbeholder vi oss retten til Å foreta endringer i tekniske data uten forvarsel.
• Merknad: Tekniske data kan variere fra land til land.

Bruksområde

Verktøyet er beregnet til boring og skruing i tre, metall og plast.

Sikkerhetstips

For din egen sikkerhets skyld ber vi deg lese de medfol-gende sikkerhetsreglene.

VIKTIGE SIKKERHETSANVISNINGER FOR LADER OG BATTERI

1. Fór du begyinner á bruke batteriet, má du lese alle anvisninger og forsiktighetsregler pa (1) batteriladeren, (2) batteriet og (3) det produit batteriet skal brukes i.
2. Ikke ta fra hverandre batteriet.
3. Hvis driftstiden er blitt vesentlig kortere, ma du omgaende slutte a bruke verktoyet. Hvis ilke kan resultatet ble overoppheting, mulige forbrenninger ell tol og med en eksplosjon.
4. Hvis du fãr elektrólytt i øynene, ma du skylle dem med store mengder rennende vann og oppsoke lege med en gang. Denne tipo uhell kan fore til varig blindhet.
5. När batterijet ikke er i bruk,违法犯罪e allid vare tildekket av batteridekselet.
6. Ikke kortslutt batteriet.

(1) Ikke berør batteripolene med ledende materi-aler.
(2) Ikke lagre batteriet i samme beholder som andre metallgjenstander, som for eksempel spiker, mynter osv.
(3) Ikke la batterietkommenikontaktmed vann eller regn.

1. Ikke lagre verktøyet og batteriet pa steder hvortemperaturen kankommen opp i uller overskride 50^
2. Ikke sett fyr pa batteriet, icke engang om det er sterkt skadet ell herl helt utslitt. Batteriet kan eksplodere his det begynner a brenne.
3. Vær forsiktig sa du ikke mister batteriet eller utsetter det for slag.

TA VARE PÄ DISSE ANVISINGENE.

Tips for à apprettholde maksimal batterilevetid

1. Lad batteriet igjen for det er fullstendig utladet. Hold alltid opp a bruke verktogyt nár du merker at det er lite strom pa batteriet. Sett batteriet til lading.
2. Et helt oppladet batteri ma aldri settes til ny lading. Overopplading forkorter batteriets levetid.
3. Lad oppbatteriet ved romtemperatur, dvs. 10^ - 40^ . Hvis batteriet er varmt, ma det fa avkjole seg for lading.
4. Lad nikkemetallhybrid-batteriet nár du ikke har brukt det på mer enn seks maneder.

EKSTRA SIKKERHETSREGLER FOR MASKINEN

1. Vær oppermerksom på at maskinen alltid vil vare i startupisjon widen den ikke kal kopies til strommettet.
2. Hold verktøyet i de isolerte gripeflatene nár du arbeider på steder hvor det det kan forekommen skjulte ledninger. Kontakt med en stromførende ledning, vil ogsa fère til at eventuelle metalldeler på verktøyet blir stromførende og forårsake at operatoren utsettes for elektrisk stot.
3. Sorg for godt fotfeste.
4. Pass på at det ikke befinner seg noen under(nr det arbeides i høyden.
5. Hold maskinen i et fast grep.
6. Hold hendene unna roterende deler.
7. Forlat违法犯罪 nara den er igang. Maskinen ma bare betjenes naran den holdsse for hand.
8. Rör参加会议的人员 Rör参加会议的人员 etter brukt de kan vare meget varme og foråsake forbrenninger.

TA VARE PÄ DISSE INSTRUKSENE.

BRUKSANVISNINGER

Montering og demontering av batteriet (Fig. 1)

• Maskinen må alltid slás av För batteriet settes i eller tas ut.
• Batteriet fjernes fra maskinen ved Å trekke det ut smti-dig som knappene på begge sider trykkes inn.
• Batteriet settes i ved à passer tungen på batteriet inn etter sporet i kammeret og sä skyve det på plass. Batteriet mig fores helt inn til det lases på plass med et lite klikk. Hvis dette ikke gèreskes can det falle ut mens maskinen er i bruk og pafore brukeren er eventuelle til stedevereende legemsskader.
• Batterietmaticke settesi med makt. Hvis det ikke med lethet glir papa llass er det fordit det settes i pa feil mate.

Bryter (Fig. 2)

NB!

Før batteriet settes inn i maskinen, ma det sjekkes at bry-teren virker som den skal og gár tilbake til "OFF" narr den slips.

Maskinen startes ved à trykke på startbryteren. Hastig-heten øker med trykkekaret bryteren. Slipp bryteren for a stoppe.

Reverseringshendel (Fig. 3)

Denne maskinen er utstyrt med en reverseringshendel for à endre rotasjonsretningen. Trykk på reverseringshendelen fra A-siden for medurs rotasjon, eller fra B-siden for moturs rotasjon. När hendelen er i fripositionsjon, lar startbryteren seg ikke aktivere.

NB!

• Sjekk alltid rotasjonsretningen for maskinen startes.
• Reverseringshendelen mä bare brukes etter at maskinen har stoppet helt. Hvis rotasjonsretningen endres før motoren har stoppet helt, kan det före til skader pa maskinen.
• Nár maskinen ikke er i bruk, på reverseingshendelen stilles tilbake til friposisjon.

Hastighetsendring (Fig. 4)

Hastigheten endres ved forst á slá av maskinen og sá skyve hastighetshendelen mot "2"-siden for hýt hastighet og mot "1"-siden lav hastighet. Pass pa at hastighetshendelen er i korrekt posijon for maskinen startes. Velg korrekt hastighet til jobben som skal góres.

NB!

• Hastighetshendelen må stilles skikkelig inn pa den hastighen som velges. Hvis maskinen går med bryteren mellom "1"-og "2"-siden, kan maskinen ta skade.
• Hastighetshendelen må ikke betjenes mens maskinen gär. Det kan ødelegge maskinen.

Verktoyet er utstyr med en funksjonshendel. Til boring trykke laseknappen inn og derettter skyves funksjonshendelen mot venstre ( symbol). Til iskruing skyves funksjonshendelen mot hoyre ( 念 symbol) til den laser seg. Hvis det er vanskelig a dreie hendelen, kan en vri chucken litt hier i retning og sa dreie funksjonshendelen igjen.

NB!

• Skyy alltid funksjonshendelen hele veien til onsket posisjon. Hvis arbeid utfores med hendelen midimelom funksjonssymbolene, kan verktoyet odelegges.
  Funksjonshendelen må ikke betjenes mens verktøyet gär. Verktøyet kan ødelegges.

Forst skyves funksjonshendelen til 空 空 symbols position.

Tiltrekningsmomentet er minimalt nar viseren er innstilt pa nummer 1, og maskimalt nar viseren er innstilt pa markeringen. Clutchen vil slure pa diverse momentnivaeer nar momtentinnstillingen er innstilt pa mellom 1 og 16. Men den skal ikke slure nar maskinen er innstilt pa markeringen. For selve arbeidet utfores, bør det foretas en proveidriving pa samme typen materiale som skal brukes, for a finne korrekt tiltrekningsmoment.

NB!

• Justeringsringen lasegikke nár viseren er plassert midpointimellomgradingene.

SAMMENSETTING

NB!

Før det ufteres arbeider på maskinen ma du alltid forvisse seg om at maskinen er slätt av og akkumulatoren er tatt ut.

Montering ell demontering av bits (Fig. 7)

Hold fast i ringen og drei mansjetten moturs sa chuckklorne apner seg. Sett bitset inn i chucken sa langt det kan komme. Hold godt fast i ringen og drei mansjetten medurs sa chucken strammes.

Nár driverbitset ikke brukes, oppbevares det i bitsholderen. 45 mm lange bits kan oppbevares i denne holderen.

(Fig. 8)

IDRIVING

Idriving av skruer (Fig. 9)

Forst skyves funksjonshendelen til 空 空 symbolets posisjon og deretter stiltes tiltrekningsmomentet inn.

Plasser bitsspissen i skruehodet og ov trykka maskinen. Start maskinen langsomt og ok hastigheten gradvis. Slipp bryteren straks clutchen kopler seg inn.

NB!

• Skrutrekkerbitset参加会议，i rett på skruehodet, ellers kan skrue og/eller bits ødelegges.
• Ved idriving av treskrueb bør det forst bores et ledehull for à gjøre idrivingen lettere og for àhindre oppfíising av materiaiet. Se tabellen under.

Forst skyves funksjonshendelen til symbolets posisjon.
Boring i tre

Ved boring i tre, vil.beste risultat oppnãs med trebor og selvborne skruer. Den selvborne skruen gjor borgening lettere ved at bitset dras inn i arbeitssemnet.

• Boring i metall

For àhindre at bitset glipper i starten av hullborgen, lages det en liten fordypning med kjørner og hammer der hullet skal vare. Sett bitsspissen i fordypningen og start boringen.

Bruk maskinolje ved boring i metall. Unntakene er jern og messing som ma torrobores.

NB!

• For stort trykk på maskinen vil/DD residuei i at boringen gär raskere. Dette vil medfore skadet bits, redusert borekapasitet og forkorte boremaskinen's levetid.
• Det utøves voldsomme krefter fra maskinen/bitset idet gjennomboringen skjer. Hold godt fast maskinen og utvis stor forsiktigitet'nar bitset begynner a ga igjennom materialet.
• Et bits som har satt seg fast lar seg lett fjerne ved a sette maskinen i revers sa bitset skur seg ut. Men maskinen kan plutselig slenge tilbake hvis den ikke hoDES godt fast.
• Små arbeidsemner må altid settes fast i en tvinge eller lignende.
• Hvis maskinen gär kontinueregl till batteriet gär tomt, maskinen fä hvile i 15 minutter För det fortsettes med et oppladet batteri.

SERVICE

NB!

Før det utfores arbeider på maskinen ma du alltid forvisse seg om at maskinen er slätt av og akkumulatoren er tatt ut.

Kullbørstene mætasutogsjekkesmedjevemellomrom. Skift børstene ut nár de er slitt ned til gresemerket.Hold kullbørstene ren slik at de lett glir pa plass i holderne. Begge kullbørstene bor skiftes ut smtidig.Bruk bare identiske kullbørster.(Fig.10)

Bruk en skrutrekker til a fjerne borsteholderhettene med. Ta ut de slitte kullbørstene, sett inn de nye og sett borsteholderhettene tilbake pa plass. (Fig. 11)

For a sikre produit-SIKKERHET og -PALITELIGHT, ma reparasjoner og ovrig vedlikeholdsarbeid erer justeringer kun utfores av serviceverksted eller fabrikskverksted som er godkjent av Makita, og det m alttid benyttes Makita reservedeler.

TILBEHØR

NB!

• Dette tilbehoret eller utstyret anbefales til á brukes med ditt Makita-verktoy som er speissifert i/DDneBruksanviseningen. Bruk av annet tilbehör erer utstyr kan medføre risiko for persorskader. Tilbehör og utstyr mä bareBruktil de formal de er beregnettil.

Kontakt nærmeste Makita-serviceverksted dersom du trenger videre opplysninger angäende tilbehoret.

• Skruebitt
  Gummiputemontasje
• Polerpute av skumgummi 125
  Ullhette 100
• Ulike typer originale batterier og ladere fra Makita
• Bæreveske av plast
