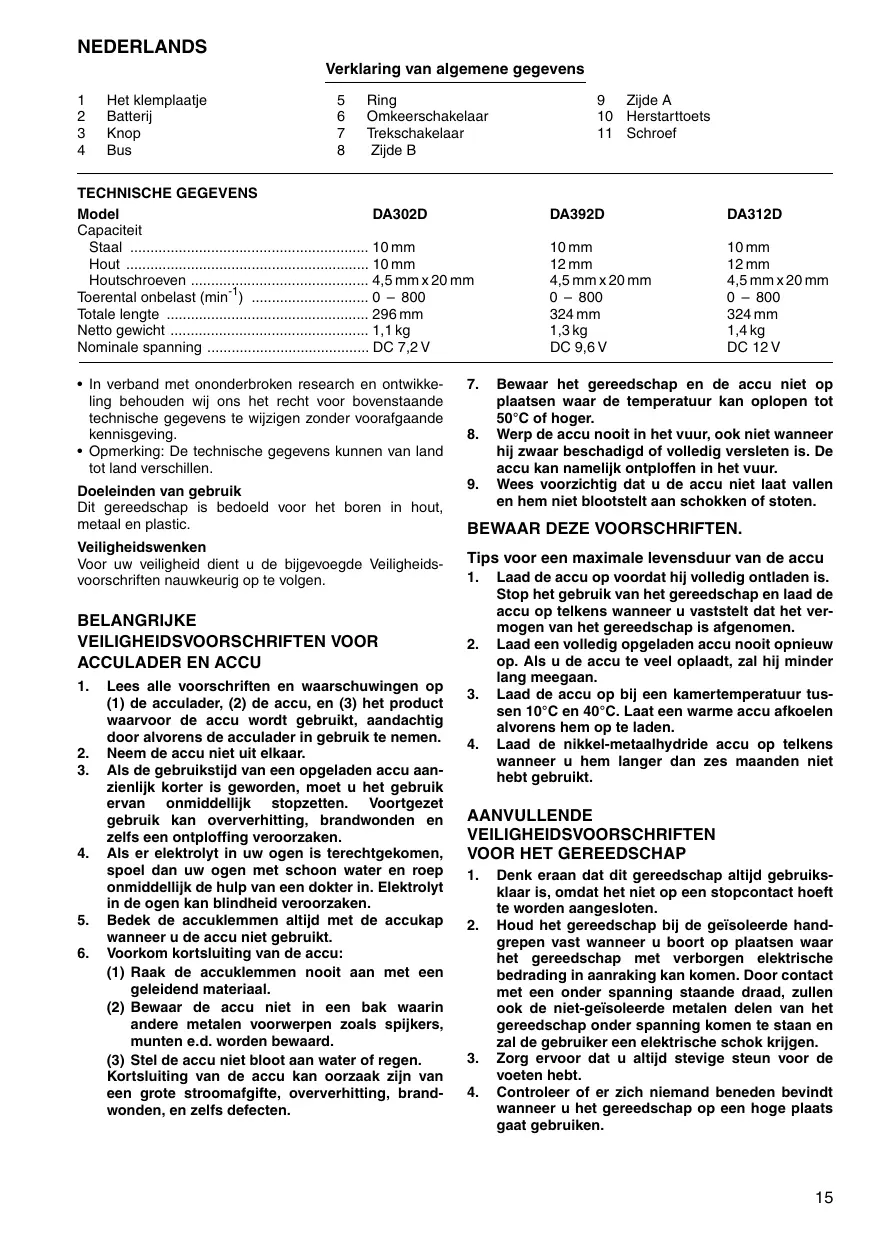

GEBRUIKSAANWIJZING DA312DW MAKITA

1 Het klemplaatje
2 Batterij
3 Knop
4 Bus

Verklaring van algemene gegevens

5	Ring	9	Zijde A
6	Omkeerschakelaar	10	Herstarttoets
7	Trekschakelaar	11	Schroef
8	Zijde B

TECHNISCHE GEGEVENS

Model	DA302D	DA392D	DA312D
Capaciteit
Staal	10 mm	10 mm	10 mm
Hout	10 mm	12 mm	12 mm
Houtschroeven	4,5 mm x 20 mm	4,5 mm x 20 mm	4,5 mm x 20 mm
Toerental onbelast (min-1)	0 - 800	0 - 800	0 - 800
Totale lenghte	296 mm	324 mm	324 mm
Netto gewicht	1,1 kg	1,3 kg	1,4 kg
Nominale spanning	DC 7,2 V	DC 9,6 V	DC 12 V

• In verband met ononderbroken research en ontwikkeling behonden wij ons hetrecht voor bovenstaande technische gegevens te wijzigen zonder voorafgaande kennisveging.
• Opmerking: De technische gegevens können van land tot land verschillen.

Doeleinden van gebruik

Dit gereedschap is bedoeld voor het boren in hout, metaal en plastic.

Veiligheidswenken

Voor uwveiligheid dient u de bijgevoegde Veiligheidsvoerschriften nauwkeurig op te volgen.

BELANGRIJKE

VEILIGHEIDSVOORSCHRIFTEN VOOR

ACCULADER EN ACCU

1. Lees alle voorschriften en waarschuwingen op (1) de acculader, (2) de accu, en (3) het product waarvoorde accu worden gebruikt, aandachtig door alvorens de acculader in gebruik te nemen.
2. Neem de accu Niet uit elkaar.
3. Als de gebruikstijd van een opgeladen accu aanzienlijk korter is geworden, moet u het gebruik ervan onmiddelijk stopzetten. Voortgezet gebruik kan oververhitting, brandwonden en zichs een ontploffing verroorzaken.
4. Als er elektrolyt in uw ogen is terechtgekomen, spoel dan uw ogen met schoon water en roep onmiddelijk de hulp van een dokter in. Elektrolyt in de ogen kan blindheid veroorzaken.
5. Bedek de accuklemen altijd met de accukap wanner u de accu Niet gebrukt.
6. Voorkom kortsluiting van de accu:

(1) Raak de accuklemen nooit aan met een geleidend material.
(2) Bewaar de accu Niet in een bak waarin andere metalen voorwerpen zoals spijkers, Munten e.d. worden bewaard.
(3) Stel de accu Niet bloot aan water of regen. Kortsluiting van de accu kanoorzaak zich van een grote stroomafgithe, oververhitting, brandwonden, en zelfs defecten.

1. Bewaar het gereedschap en de accu Niet op plaatsen waar de temperatuur kan oplopen tot 50^ of hoger.
2. Werp de accu nooit in het vuur, ook nicht wanneer hij zwaar beschadigd of volledig versleten is. De accu kan namelijk ontploffen in het vuur.
3. Wees voorzichtig dat u de accu Niet LAST vallen en hem Niet bloatstelt aan schokken of stoten.

BEWAAR DEZE VOORSCHRIFTEN.

Tips voor een maximale levensduur van de accu

1. Laad de accu op voordat hij volledig ontladen is. Stop het gebruik van het gereedschap en laad de accu op telkens wanner u vaststelt dat het vermogen van het gereedschap is afgenomen.
2. Laad een volledig opgeladen accu nooit opnieuw op. Als u de accu te veel oplaadt, za hij minder lang meegaan.
3. Laad de accu op bij een kamertemperatuur:tussen 10^ en 40^ .Laat een warme accu afkoelen alvorens hem op te laden.
4. Laad de nikkel-metaalhydride accu op telkens wanneer u hem langer dan ces maanden nicht hebgtgebruikt.

AANVULLENDE

VEILIGHEIDSVOORSCHRIFTEN

VOOR HET GEREEDSCHAP

1. Denk eraan dat dit gereedschap altijd gebruiksklaar is, omdat het Niet op een stopcontact hoeft te worden aangesloten.
2. Houd het gereedschap bij de geisoleerde handgrepen vast wonneer u boort op plaatsen waar het gereedschap met verborgen elektrische bedrading in aanraking kan komen. Door contact met een onder spanning staande draad, zullen ook de Niet-geisoleerde metalen delen van het gereedschap onder spanning komen te staan en zal de begruiker een elektrische schok krijgen.
3. Zorg ervoor dat u altiijd stevige steun voor de voeten hebt.

4. Controller of er zich niemand beneden bevindt wanner u het gereedschap op een hoge plaats gaat gebruiken.

5. Houd het gereedschap stevig vast.

6. Houd uw handen uit de buurt van roterende onderdelen.
7. Laat het gereedschap Niet achechter terwijl het nog in bedrijf is. Bedien het gereedschap alleen wanner u het met de handen vasthoudt.
8. Raak de boor of het werkstuk Niet aan onmiddelijk na het gebruik; deze können erg heet zijn en brandwonden veroorzaken.

BEWAAR DEZE VOORSCHRIFTEN.

BEDIENINGSVOORSCHRIFTEN

Plaatsen en uithalen van batterij

Voor DA302D (Fig.1)

• Schakel het gereedschap altijd uit voordat de accu geplaatst of verwijderd worden.
• Om de accu te verwijderen, trek eerst het klemplaatij euit het gereedschap, pak dan de accu aan beiden zichden vasten verwijder het uit het gereedschap.
• Voor hetplaatsen van de accu zorgt u ervoor dat de rug op de accu in de groef van het accucompartiment komt, waarna u de accu aan binnen schuift. Zorg dat het klemplaatje goed gesloten is voordat u het gereedschap gebruikt, om te voorkomen dat de accu per ongelukuit het gereedschap valt.
• Als de accu moeilijk in de houder komt, probeer het dansiet met geweld erin te duwen. Indien de accu en nicht gemakkelijk ingaat, dan houdt u het verkeerd om.

Voor DA392D en DA312D (Fig.2)

• Schakel hetgereedschap ultijd uitt alvorens de accu te installereren de t veerwijderen.
• Om de accu te verwijderen, neemt u deze uit het gereedschap terwijl u de knappen aan beiden zijden van de accu indrukt.
• Om de accu te installereren, past u de tong op de accu in de groef in de houder, en dan schuift u de accu erin. Schuif de accu zo ver möglichk erin, totdat.Deze met een klikgeluid vergrendelt.Indien u dit Niet doet, kan de accu per ongeluk ut het gereedschap vallen en uzelf of anderen verwonden.
• Als de accu moeilijk in de houder gaat,要去 u Niet proberen hem met geweld erin te duwen. Indien de accu eriet gemakkelijk ingaat, betekent dit dat u hem nicht op de juiste wijze erin steekt.

Installeren of verwijderen een boor of schroefbit (Fig.3)

LET OP:

Controleer altiijd of het gereedschap is uitgeschakeld en de accu is verwijderd alvorens de boor te installereren of te verwijdenen.

Houd de ring vast en draai de bus waar links om de klauwen van de boorkop te openen. Steek de boor zo ver mogelijk in de boorkop. Houd daarna de ringeer stevig vast en draai de bus waar rechts om de boorkop vast te zetten.

Omde boor te verwijderen,houdt u de ring vast en draaith u de bus maar links.

Werking van de trekschakelaar (Fig. 4)

LET OP:

Alvorens de accu in het gereedschap teplaatsen, moet u altijd controlleren de treckschakelaar juist werkert en bij het loslaten maar de "OFF" positie terugkeert.

Om het gereedschap in te schakelen, drukt u gewoon de trekschakelaar in. Hoe dieper de trekschakelaar worden ingedrukt, hoe sneller het gereedschap draaait. Om het gereedschap uit te schakelen, de trekschakelaar loslaten.

Werking van de omkeerschakelaar (Fig. 4)

LET OP:

• Controller altijd de draairichting alvorens het gereed-schap te gebruiken.
• Verander de stand van de omkeerschakelaar alleen nadat het gereedschap volledig tot stilstand is gekommen. Indien u de draairichting verandert terwijl de boor nog draait, kan het gereedschap beschadigd raken.
• Zet de omkeerschakelaar algid in de neutrale stand wanner u het gereedschap Niet gebruikt.

Dit gereedschap heeft een omkeerschakelaar voor het veranderen van de draairichting. Druk de omkeerschakelaar in vanafijke A voorrechtse draairichting, of vanafijke B voor南非se draairichting. Dit gereedschap heeft een omkeerschakelaar voor het veranderen van de draairichting. Schuif de omkeerschakelaar maar de“A”zijde voorrechtse draairichting of的那一 de“B”zijde voor linse draairichting. Wanner de omkeerschakelaar in de neutrale stand staat, za het gereedschap Niet starten ook al drukt u de trekschakelaar in.

Het mechanisme ter bescherming gegen overbelasting schakelt de stroom automatisch uit, waneer het gereedschap te lang wordt overbelast. De toets pringsigt.daar bij te voorschijn. Wacht 20-30 sekonden, alvorens de herstarttoets in te drukken voor het hervatten van het werk. Druk echter Niet op de trekschakelaar, wanneer u de herstarttoets indukt.

Normaal boren

- Boren in hout

Voor boren in hout worden de Beste resultaten verkreten met houtboren die voorzijen zijn van een geleideschroef. Het boren worden dt vergemakkelijk aangezien de geleideschroef de boor in het hout trekt.

- Boren in metaaal

Wonneer u begint te boren, gebeurt het dikwijls dat de boor slipt. Om dit te voorkomen slaat u van tevoren met een drevel een deukje in het metaal op deplaats waar u wilt boren. Plaats verrolgens de boor in het deukje en start het boren.

Gebruik algut boorolie wanneer u in metaal boort. De enige uitzonderingen zij er jzer en koper die "droog" geboed dienen te worden.

LET OP:

• Door teveel druk op het gereedschap uit te oefenen verloopt het boren Niet sneller. Integendeel, teveel druk op het gereedschap za alleen maar de boor beschadi-gen, de prestatie van het gereedschap verminderen en de gebruiksduur verkorten.
• Er ontstaan enorme spanningen op het ogenblik dat de boor uit het gaatje tevoorschijn komt. Houd derhalve het gereedschap stevig vast en wees op uw hoede. Gebruik beiden handen om het gereedschap onder controle te houden.
• Wanner de boor klemraakt, keert u met de omkeerschakelaar de draairichting om, om de boor uit het gaatje te krijgen. Het gereedschap kan echter plotseling terugspringen wanner u het Niet stevig vasthoudt.
• Kleine werkstukken dient u alkijd eerst vast te zetten met een klemschroef of iets dergelijks.

Indraaien van schroeven (Fig.6)

Plaats de bit op de schroefkop en oefen druk op het gereedschap uit. Start eerst met lage snelheid en voer deze verrolgens geleidelijk op. Laat de trekschakelaar los als de schroef volledig is ingedraaid. Indien u dit nalaat, krigt u een lelijk gat en kan de schroef en/of de schroefbit beschadigd worden.

OPMERKING:

Zorg dat u de schroefbit recht op de schroefkop plaastst, aangezien anders de schroef en/of de schroefbit beschadigd kan worden.
- Wanner u houtschroeven indraait, kaan van tevoren een gaatje in het hout. Dit vergemakkelijk het vastschoven en voorkomt dat het hout splijt. Zie de tabel.
- Indien het gereedschap ononderbroken worden gebruikt totdat de accu is ontladen, dient u het gereedschap 15 minutes te lately rusten alvorens met een neue accu verder te werken.

Nominate diameter van houtschroef (mm)	Aanbevolen diameter voorboren (mm)
3,1	2,0 – 2,2
3,5	2,2 – 2,5
3,8	2,5 – 2,8
4,5	2,9 – 3,2

Installeren van het klemplaatje (Los verkrijgbaar accessoire) (Fig.7)

Installer alkijd het klemplaatje wanneer u accu's 9100, 9102, 9102A voor Model DA392D en 1200, 1202, 1200A, 1202A voor Model DA312D gezruikt. Monteer het klemplaatje door middel van de bijgeleverde schroef op het gereedschap.

ONDERHOUD

LET OP:

Controleer allijd of het gereedschap is uitgeschakeld en de accu is losgekoppeld vooraleer werken uit te voeren aan de machine.

Opdat het gereedschap veilig en betrouwbaar blijft, die-nen alle reparations, onderhoud of afstellen te worden uitgevoerd bij een erkend Makita service centrum.

ACCESSIONS

LET OP:

• Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Makita gereedschap dat in deze gebruiksaanwijzing is beschreven. Bij gebruik van andere accessoires of hulpstukken bestaat er gevaar voor personeelijke verwonding. Gebruik de accessoires of hulpstukken uitsluitend voor hun bestemde doel.

Raadpleeg het dichtstbijzende Makita Servicecentrum voor verder advies of bijzonderheden omtrent deze accessoires.

• Schroefbits
  Rubber steunschijf set
  Schuimrubber polijstkussen 125
  Wollenpoetsschijf 100
• Diverse types originele Makita accu's en acculaders
• Plastic draagkoffer

Wij verklaren hierbij uitsluitend op eigenveerantwoordelijkheid dat dit produkt voldoet aan de volgende normen van genormaliseerde documenten,

EN50260, EN55014

in overeenstemming met de richtlijnen van de Raad 89/336/EEC en 98/37/EC.

ESPANOL

Geluidsniveau en trilling van het model DA302D

Het typische A-gewogen geluidsdrukniveau is nicht mehr dan 70 dB (A).

Tijdens het werkken kan het geluidsniveau 85 dB (A) overschrijden.

Draag oorbeschemers.

Geluidsniveau en trilling van het model DA312D

Het typische A-gewogen geluidsdrukniveau is 75 dB (A).

Tijdens het werkken kan het geluidsniveau 85 dB (A) overschrijden.

Draag oorbeschemers.

Geluidsniveau en trilling van het model DA392D

Het typische A-gewogen geluidsdrukniveau is 74 dB (A). Tijdens het werken kan het geluidsniveau 85 dB (A) overschrijden.

Draag oorbeschemers.

De typische gewogen effectieve versnellingswaarde is nicht mehr dan 2.5m / s^2
