Τύπος Προϊόντος	Πριόνι
Μάρκα	Γραφίτη
Μοντέλο	59G801
Πηγή Ισχύος	Ηλεκτρικό (με καλώδιο)
Τάση	230 V
Συχνότητα	50 Hz
Ισχύς Εισόδου	1200 W (τυπικό)
Διάμετρος Λεπίδας	190 mm (τυπικό)
Μέγιστο Βάθος Κοπής στις 90°	55 mm (τυπικό)
Ταχύτητα Χωρίς Φορτίο	5000 rpm (τυπικό)
Βάρος	3.5 kg
Διαστάσεις (Μ x Π x Υ)	300 x 200 x 250 mm
Κύριες Λειτουργίες	Κοπή ξύλου, πλαστικού, μετάλλου; ρυθμιζόμενο βάθος κοπής; παράλληλος οδηγός; θύρα αναρρόφησης σκόνης
Χαρακτηριστικά Ασφαλείας	Προστατευτικό λεπίδας, κλείδωμα άξονα, διπλή μόνωση, διακόπτης ασφαλείας
Συντήρηση	Τακτικός καθαρισμός σχισμών αερισμού, λίπανση κινούμενων μερών, αντικατάσταση ψηγμάτων άνθρακα
Διαθέσιμα Ανταλλακτικά	Λεπίδες, ψήγματα άνθρακα, κλειδί λεπίδας πριονιού, παράλληλος οδηγός
Δυνατότητα Επισκευής	Ανταλλακτικά που μπορούν να αντικατασταθούν από τον χρήστη: λεπίδα, ψήγματα; επαγγελματική επισκευή για κινητήρα
Παρελκόμενα που Περιλαμβάνονται	Οδηγός σχισίματος, κλειδί λεπίδας, σακούλα σκόνης (προαιρετικά)

Συχνές ερωτήσεις - 59G801 Graphite

Πώς αλλάζω τη λεπίδα στο πριόνι Graphite 59G801;

Βεβαιωθείτε ότι το πριόνι είναι αποσυνδεδεμένο. Πατήστε το κλείδωμα άξονα για να αποτρέψετε την περιστροφή της λεπίδας, στη συνέχεια χρησιμοποιήστε το παρεχόμενο κλειδί για να χαλαρώσετε το παξιμάδι. Αφαιρέστε την παλιά λεπίδα και αντικαταστήστε με μια νέα του ίδιου τύπου. Σφίξτε καλά το παξιμάδι.

Ποιο είναι το μέγιστο βάθος κοπής αυτού του πριονιού;

Σε γωνία 90°, το μέγιστο βάθος κοπής είναι περίπου 55 mm. Στις 45°, μειώνεται σε περίπου 40 mm. Ελέγχετε πάντα την κλίμακα στο πριόνι για ακριβείς ρυθμίσεις.

Μπορεί το Graphite 59G801 να κόψει μέταλλο;

Ναι, με την κατάλληλη λεπίδα. Για κοπή μετάλλου, χρησιμοποιήστε λεπίδα από χάλυβα υψηλής ταχύτητας (HSS) ή με καρβίδιο σχεδιασμένη για μέταλλο. Μειώστε την ταχύτητα κοπής και εφαρμόστε ελαφριά πίεση.

Πώς ρυθμίζω τη γωνία κοπής;

Χαλαρώστε το κουμπί ρύθμισης λοξοτομίας που βρίσκεται κοντά στη βάση του πριονιού. Γείρετε τη βάση στην επιθυμητή γωνία (έως 45°). Σφίξτε το κουμπί για να κλειδώσετε τη γωνία. Επαληθεύστε με ένα μοιρογνωμόνιο εάν χρειαστεί.

Τι τύπο λεπίδας χρησιμοποιεί αυτό το πριόνι;

Το Graphite 59G801 χρησιμοποιεί λεπίδα διαμέτρου 190 mm με άξονα 20 mm ή 30 mm (συμβουλευτείτε το εγχειρίδιο). Ο αριθμός δοντιών ποικίλλει· μια λεπίδα 24 δοντιών είναι κοινή για γενική κοπή ξύλου.

Πώς συνδέω ένα σύστημα αναρρόφησης σκόνης;

Το πριόνι διαθέτει θύρα αναρρόφησης σκόνης (συνήθως διαμέτρου 35 mm). Συνδέστε τον εύκαμπτο σωλήνα της ηλεκτρικής σκούπας απευθείας ή χρησιμοποιήστε έναν προσαρμογέα. Αυτό βοηθά στη διατήρηση του χώρου εργασίας καθαρού.

Γιατί δεν ξεκινάει το πριόνι;

Ελέγξτε αν το καλώδιο τροφοδοσίας είναι σωστά συνδεδεμένο και αν η πρίζα λειτουργεί. Βεβαιωθείτε ότι ο διακόπτης ασφαλείας (εάν υπάρχει) δεν είναι ενεργοποιημένος. Επιθεωρήστε τα ψήγματα άνθρακα – εάν είναι φθαρμένα, αντικαταστήστε τα. Ελέγξτε επίσης την ασφάλεια ή τον διακόπτη κυκλώματος.

Πόσο συχνά πρέπει να αντικαθιστώ τα ψήγματα άνθρακα;

Τα ψήγματα άνθρακα πρέπει να ελέγχονται κάθε 50-100 ώρες χρήσης. Εάν είναι μικρότερα από 5 mm ή σπινθηρίζουν υπερβολικά, αντικαταστήστε τα. Αντικαθιστάτε πάντα και τα δύο ψήγματα μαζί.

Μπορώ να χρησιμοποιήσω λεπίδα μεγαλύτερη από 190 mm;

Όχι, η χρήση λεπίδας μεγαλύτερης από την προδιαγεγραμμένη μπορεί να προκαλέσει ανάκρουση και ζημιά. Χρησιμοποιείτε πάντα τη σωστή διάμετρο λεπίδας (190 mm) που προβλέπεται για το πριόνι.

Ποια είναι η περίοδος εγγύησης για αυτό το πριόνι;

Η Graphite συνήθως προσφέρει 2ετή εγγύηση για οικιακή χρήση. Ωστόσο, ελέγξτε τα έγγραφα αγοράς σας για ακριβείς όρους. Η εγγύηση καλύπτει ελαττώματα κατασκευής αλλά όχι αναλώσιμα μέρη όπως οι λεπίδες.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ 59G801 Graphite

GR ΔΙΣΚΟΠΡΙΟΝΟ ΓΕΝΙΚΗΣ ΧΡΗΣΗΣ

ES SIERRA UNIVERSAL

IT SEGA UNIVERSALE

NL UNIVERSELE ZAAG

59G801

PL INSTRUKCJA OBSŁUGI 8
GB INSTRUCTION MANUAL 17
DE BETRIEBSANLEITUNG....24
RU РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ..... 32
UA ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ ..... 40
HU HASZNÁLATI UTASÍTÁS. 49
RO INSTRUCTIUNI DE DESERVIRE 56
© INSTRUKCE K OBSLUZE....63
SK NÁVOD NA OBSLUHU 70
SL NAVODILA ZA UPORABO 78
LT APTARNAVIMO INSTRUKCIJA. 85
LV LIETOŠANAS INSTRUKCIJA 92
EE KASUTUSJUHEND 99
BG ИНСТРУКЦИЯ ЗА ОБСЛУЖВАНЕ ..... 106
HR UPUTE ZA UPOTREBU....115
SR UPUTSTVO ZA UPOTREBU 122
GR OΔΗΓΙΕΣ ΧΡΗΣΗΣ 129
ES INSTRUCCIONES DE USO 138
IT MANUALE PER L'USO 146
NL GEBRUIKSAANWIJZING 154

ΜΕΤΑΦΡΑΣΗ ΤΟΥ ΠΡΩΤΟΤΥΠΟΥ ΤΩΝ ΟΔΗΓΙΩΝ ΧΡΗΣΗΣ

ΔΙΣΚΟΠΡΙΟΝΟ ΠΟΛΛΑΠΛΩΝ ΧΡΗΣΕΩΝ 59G801

ΠΡΟΣΟΧΗ: ΠΡΟΤΟΥ ΞΕΚΙΝΗΣΕΤΕ ΤΗ ΧΡΗΣΗ ΤΟΥ ΗΛΕΚΤΡΙΚΟΥ ΜΗΧΑΝΗΜΑΤΟΣ ΧΕΙΡΟΣ, ΔΙΑΒΑΣΤΕ ΠΡΟΣΕΚΤΙΚΑ ΤΙΣ ΠΑΡΟΥΣΕΣ ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ ΚΑΙ ΔΙΑΤΗΡΗΣΤΕ ΤΕΣ ΓΙΑ ΜΕΛΛΟΝΤΙΚΗ ΑΝΑΦΟΡΑ.

ΕΙΔΙΚΕΣ ΑΠΑΙΤΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ

ΔΙΣΚΟΠΡΙΟΝΟ ΠΟΛΛΑΠΛΩΝ ΧΡΗΣΕΩΝ, ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ

• Κατά την εργασία με το δισκοπρίονο πρέπει να τηρείτε τους ισχύοντες κανόνες ασφαλείας και εργασιακής υγιεινής.
• Χρησιμοποιείτε μόνο τους δίσκους κοπής που συνιστά ο κατασκευαστής, οι οποίοι συμμορφώνονται με το πρότυπο ΕΑΝ 847-1.
• Κατά την αντικατάσταση του δίσκου κοπής μην ξεχνάτε ότι το πάχος του δίσκου δεν πρέπει να υπερβαίνει το πάχος του οδηγού διαχωρισμού.
• Να λαμβάνετε υπόψη σας ότι η επιλογή του δίσκου κοπής γίνεται ανάλογα με το υλικό του προς επεξεργασία αντικειμένου.
• Απαγορεύεται η χρήση δίσκων κοπής από χάλυβα ταχείας κοπής (HSS). Δίσκοι κοπής φτιαγμένοι από τέτοιο χάλυβα δύναται να σπάσουν εύκολα.
• Βεβαιθείτε ότι η κατεύθυνση περιστροφής του δίσκου κοπής αντιστοιχεί στην κατεύθυνση περιστροφής του κινητήρα του δισκοπρίονου.
• Χρησιμοποιείτε τους δίσκους κοπής με τη μέγιστη επιτρεπτή συχνότητα περιστροφής να υπερβαίνει τη μέγιστη συχνότητα περιστροφής της ατράκτου του δισκοπρίονου.
• Χρησιμοποιείτε μόνο αιχμηρούς δίσκους κοπής. Απαγορεύεται να εργάζεστε με τους δίσκους κοπής που φέρουν αλλοιώσεις ή βλάβες.
• Ο δίσκος κοπής πρέπει να περιστρέφεται ανεμπόδιστα.
• Πάντοτε να χρησιμοποιείτε τον οδηγό διαχωρισμού και να τον ρυθμίζετε κατάλληλα, καθώς επίσης να χρησιμοποιείτε τον άνω προφυλακτήρα του δίσκου κοπής και να ρυθμίζετε τη θέση του κατάλληλα.
• Προτού προβείτε στην εργασία, βεβαιωθείτε ότι ο άνω προφυλακτήρας του δίσκου κοπής περιστρέφεται ανεμπόδιστα. Ο προφυλακτήρας του δίσκου κοπής θα πρέπει να εγκατασταθεί με τέτοιο τρόπο ώστε κατά την κοπή να έρχεται ελαφρώς σε επαφή με το υπό επεξεργασία υλικό. Απαγορεύεται η ασφάλιση του προφυλακτήρα όταν είναι ανοικτός.
  • Το υπό επεξεργασία υλικό θα πρέπει να έρχεται σε επαφή με τον δίσκο κοπής μόνο όταν ο τελευταίος κινείται. Σε αντίθετη περίπτωση, ο δίσκος κοπής μπορεί να σφηνωθεί στην τομή και να προκαλέσει αναπήδηση του εργαλείου.
• Εάν ο δίσκος κοπής σφηνώσει στην τομή, απενεργοποιήσετε το δισκοπρίονο και κρατήστε σφιχτά το υπό επεξεργασία υλικό. Για να αποφύγετε την αναπήδηση, μπορείτε να αφήσετε το υπό επεξεργασία υλικό μόνο κατόπιν πλήρους ακινητοποίησης του δίσκου κοπής. Προτού επανενεργοποιήσετε το δισκοπρίονο, φροντίστε για εξάλειψη της αιτίας του σφηνώματος του δίσκου κοπής.

• Για την τοποθέτηση του υπό επεξεργασία υλικού κάτω από τον δίσκο κοπής, χρησιμοποιήστε το ειδικό εξάρτημα προώθησης.
- Κατά την κοπή των τεμαχίων ξυλείας που έχουν χρησιμοποιηθεί, βεβαιωθείτε ότι δεν υπάρχουν καρφιά, μπουλόνια κτλ. σε αυτό.
- Πάντα να χρησιμοποιείτε προσωπίδα προστασίας από τη σκόνη, μέσα προστασίας των οργάνων ακοής και προστατευτικά γυαλιά κατά των θραυσμάτων.
- Να εργάζεστε φορώντας κατάλληλη ενδυμασία! Ριχτά ενδύματα ή κοσμήματα ενδέχεται να εμπλακούν με τον δίσκο κοπής κατά την περιστροφή του.
- Πριν από τον συντονισμό/τη ρύθμιση, μετρήσεις καθώς και ενέργειες σχετικές με τον καθαρισμό και την αφαίρεση της σφηνωμένης ξυλείας, οπωσδήποτε απενεργοποιήστε το δισκοπρίονο από τον διακόπτη και αποσυνδέστε από το ηλεκτρικό δίκτυο αφαιρώντας το φις του καλωδίου τροφοδοσίας του δισκοπρίονου από την πρίζα!
- Προτού ενεργοποιήσετε το δισκοπρίονο κατόπιν ολοκλήρωσης οιωνδήποτε εργασιών ρύθμισης/συντονισμού ή τεχνικής συντήρησης, ελέγξε τακά πόσο έχουν τοποθετηθεί όλα τα προστατευτικά εξαρτήματα και προφυλακτήρες.
- Η τάση του ηλεκτρικού δικτύου πρέπει να αντιστοιχεί στις παραμέτρους που αναφέρονται στην πινακίδα στοιχείων του δισκοπρίονου.
- Το δισκοπρίονο πρέπει να συνδέεται μόνο με το δίκτυο παροχής ηλεκτρικού ρεύματος το οποίο είναι εφοδιασμένο με τον μηχανισμό αποσύνδεσης ασφαλείας, ο οποίος ενεργοποιείται όταν η τιμή του ηλεκτρικού ρεύματος ανέρχεται στα 30 mA, μέσα σε 30 ms.
• Για την εργασία σε ανοικτούς χώρους, για τη σύνδεση του δισκοπρίονου στο ηλεκτρικό δίκτυο χρησιμοποιείτε τις προεκτάσεις καλωδίου οι οποίες είναι κατάλληλες για λειτουργία σε ανοικτούς χώρους.
- Απαγορεύεται η χρήση του δισκοπρίονου για κοπή καυσόξυλων.
- Τοποθετήστε τα χέρια σας με τέτοιο τρόπο ώστε να μην μπορούν να ολισθήσουν τυχαία και να έρθουν σε επαφή με τον δίσκο κοπής.
- Ποτέ μην καθαρίζετε το πεδίο λειτουργίας του δισκοπρίονου από τα πριονίδια όταν το δισκοπρίονο είναι ενεργοποιημένο.
- Πάντοτε να ασφαλίζετε καλά το προς επεξεργασία τεμάχιο. Μην επεξεργάζεστε τεμάχια υπερβολικά μικρού μεγέθους που δεν μπορείτε να ασφαλίσετε.
- Μη χρησιμοποιείτε το δισκοπρίονο όταν είστε κουρασμένοι ή όταν βρίσκεστε υπό την επήρεια φαρμακευτικών ουσιών.
- Όλα τα πρόσωπα που επιτελούν την τεχνική συντήρηση του δισκοπρίονου πρέπει να καθοδηγηθούν σχετικά με τους κανόνες συντήρησης, ρύθμισης και χρήσης του.
- Απαγορεύεται να εργάζεστε με το δισκοπρίονο σε μέρη που εκτίθενται σε επίδραση βροχής και υγρασίας.
- Απαγορεύεται η χρήση του δισκοπρίονου σε περιβάλλον όπου υπάρχουν αέρια και υγρά με κίνδυνο έκρηξης.
- Ο χειριστής του δισκοπρίονου θα πρέπει να είναι άνω των 18 ετών.
- Οι μη έχοντες εργασία δεν πρέπει να βρίσκονται στο δισκοπρίονο όταν είναι ενεργοποιημένο ή λειτουργεί.
- Πραγματοποιείτε τον συστηματικό έλεγχο της τεχνικής κατάστασης του καλωδίου τροφοδοσίας. Απαγορεύεται να εργάζεστε με το δισκοπρίονο σε περίπτωση βλάβης του καλωδίου παροχής ρεύματος.
- Μην επιχειρήσετε να επισκευάσετε το δισκοπρίονο μόνοι σας. Σε περίπτωση βλάβης θα πρέπει να παραδώσετε το δισκοπρίονο για επισκευή στο εξουσιοδοτημένο συνεργείο.
- Προστατευτικά εξαρτήματα που έχουν βλάβη θα πρέπει να αντικατασταθούν αμέσως.
- Απαγορεύεται η υπερφόρτωση του δισκοπρίονου με σημαντική επιβράδυνση της περιστροφής του δίσκου κοπής.

• Διατηρείτε τον χώρο εργασίας καθαρό. Πριν από την έναρξη της εργασίας, απομακρύνετε τα πριονίδια και λοιπά μη αναγκαία αντικείμενα από τον χώρο εργασίας.
• Ο χώρος εργασίας θα πρέπει να έχει καλό φωτισμό.
• Απαγορεύεται να αποσπάτε την προσοχή του χειριστή κατά την εργασία του.
• Κατά την εργασία με το δισκοπρίονο μην έρχεστε σε επαφή με τα γειωμένα εξαρτήματα, σωληνώσεις, σώματα θέρμανσης, κουζίνες και ψυγεία.
• Κατόπιν απενεργοποίησης του κινητήρα μην επιχειρείτε να ακινητοποιήσετε τον δίσκο κοπής πιέζοντάς τον από τοπλάι.
• Σε περίπτωση βλάβης ο δίσκος κοπής θα πρέπεινα αντικατασταθεί άμεσα.
• Κατά την αντικατάσταση του δίσκου κοπής να χρησιμοποιείτε προστατευτικά γάντια.
• Απαγορεύεται να χρησιμοποιείτε του δίσκους κοπής η διάμετρος των οποίων είναι μεγαλύτερη από τη διάμετρο που αναφέρεται στις οδηγίες χρήσης.
• Απαγορεύεται η αποσυναρμολόγηση των προστατευτικών εξαρτημάτων του δισκοπρίονου ή να τα απενεργοποιείτε.
• Εάν πρέπει να διακόψετε την εργασία, ολοκληρώστε την ενέργεια που εκτελείτε και απενεργοποιήστε το δισκοπρίονο.
• Εάν πρέπει να διακόψετε την εργασία και να αποχωρήσετε από τον χώρο εργασίας, απενεργοποιήστε το δισκοπρίονο από τον διακόπτη και αποσυνδέστε από το ηλεκτρικό δίκτυο αφαιρώντας το φις του καλωδίου τροφοδοσίας του δισκοπρίονου από την πρίζα.
• Μην ακουμπάτε τον δίσκο κοπής κατόπιν ολοκλήρωσης της κοπήςέως ότου να ψυχθεί. Κατάτη λειτουργία του δισκοπρίονου ο δίσκος κοπής θερμαίνεται πολύ.
• Πριν από την έναρξη της εργασίας ελέγξτε την τεχνική κατάσταση του δισκοπρίονου:
• καλή κατάσταση και σωστή λειτουργία όλων των προστατευτικών εξαρτημάτων ανάλογα με τον σκοπό κατασκευής τους,
• σύσφιξη όλων των βιδών και λοιπών εξαρτημάτων στερέωσης,
• óla ta antikeímeva pou dev χρειάζεστε, όπως τα μηχανικά κλειδιά pou χρησιμοποιούνται για την τοποθέτηση του δίσκου κοπής, θα πρέπει να απομακρυνθούν από το πεδίο λειτουργίας του δισκοπρίονου.
• Απαγορεύεται να φυλάσσετε υλικά και εργαλεία πάνω από το δισκοπρίονο.
• Πριν από την έναρξη της εργασίας, βεβαιθείτε ότι το προς επεξεργασία υλικό εφάπτεται στο τραπέζι εργασίας του δισκοπρίονου με όλη την επιφάνειά του.
• Στηρίζετε μεγάλου μήκους αντικείμενα κατά την κοπή τους με κατάλληλα στηρίγματα ώστε ο δίσκος κοπής να μην σφηνωθεί στην κοπή.
• Κατά την κοπή στρογγυλών τεμαχίων χρησιμοποιήστε τους σφιγκτήρες, οι οποίοι δεν επιτρέπουν το υλικό να στρέψει κατά την κοπή.
• Απαγορεύεται η κοπή περισσοτέρων του ενός τεμαχίων ταυτοχρόνως.
• Κατά την κοπή στενών τεμαχίων χρησιμοποιήστε το εξάρτημα προώθησης, το οποίο περιλαμβάνεται στη συσκευασία του δισκοπρίονου. Απαγορεύεται η κοπή αντικειμένων που δεν είναι δυνατόν να στηριχθούν με ασφάλεια.
• Μην επιχειρήσετε να απομακρύνετε τα τεμάχια του υλικού, πριονίδια και λοιπά αντικείμενα όταν ο δίσκος κοπής του δίσκοπρίονου περιστρέφεται.

• Κατά τη λειτουργία του το δισκοπρίονο πρέπει να είναι συνδεδεμένο με το εξωτερικό σύστημα εξαγωγής σκόνης.

• Μην αποσυνδέετε το δισκοπρίονο από το ηλεκτρικό δίκτυο τραβώντας από το καλώδιο τροφοδοσίας. Φροντίστε το καλώδιο τροφοδοσίας να μην εκτίθεται σε υψηλές θερμοκρασίες και λάδια και να μην έρχεται σε επαφή με αιχμηρές ακμές.

• Κατά την εργασία με το δισκοπρίονο λάβετε κάθετη θέση του σώματος που εξασφαλίζει την ισορροπία
• Όλα τα εξαρτήματα του δισκοπρίονου πρέπει να είναι σωστά στερεωμένα.
• Απαγορεύεται η χρήση του δισκοπρίονου για την κοπή αυλακώσεων ή προφίλ.
• Το δισκοπρίονο θα πρέπει να μεταφέρεται αποκλειστικά από τις ειδικές χειρολαβές που προορίζονται για τη μεταφορά του. Απαγορεύεται να κρατάτε το δισκοπρίονο από τα προστατευτικά εξαρτήματα κατά τη μεταφορά του.
• Κατά την μεταφορά του δισκοπρίονου το άνω τμήμα του δίσκου θα πρέπει να είναι προστατευμένο με τον προφυλακτήρα.

Απαιτήσεις ασφαλείας κατά την εργασία με το δισκοπρίονο πολλαπλών χρήσεων

• Κατά την εργασία με το δισκοπρίονο πρέπει να τηρείτε τους ισχύοντες κανόνες ασφαλείας και εργασιακής υγιεινής.
• Χρησιμοποιείτε μόνο τους δίσκους κοπής που συνιστά ο κατασκευαστής, οι οποίοι συμμορφώνονται με το πρότυπο ΕΑΝ 847-1.
• Κατά την αντικατάσταση του δίσκου κοπής μην ξεχνάτε ότι το πάχος του δίσκου δεν πρέπει να υπερβαίνει το πάχος του οδηγού διαχωρισμού.
• Να λαμβάνετε υπόψη σας ότι η επιλογή του δίσκου κοπής γίνεται ανάλογα με το υλικό του προς επεξεργασία αντικειμένου.

- Χρησιμοποιείτε τους δίσκους κοπής με τη μέγιστη επιτρεπτή συχνότητα περιστροφής να υπερβαίνει τη μέγιστη συχνότητα περιστροφής της ατράκτου του δισκοπρίονου.

- Απαγορεύεται η χρήση δίσκων κοπής από χάλυβα ταχείας κοπής (HSS). Δίσκοι κοπής φτιαγμένοι από τέτοιο χάλυβα δύναται να σπάσουν εύκολα.

- Χρησιμοποιείτε μόνο αιχμηρούς δίσκους κοπής. Απαγορεύεται να εργάζεστε με τους δίσκους κοπής που φέρουν αλλοιώσεις ή βλάβες.

- Σε περίπτωση βλάβης ο δίσκος κοπής θα πρέπει να αντικατασταθεί άμεσα.

- Βεβαιθείτε ότι η κατεύθυνση περιστροφής του δίσκου κοπής αντιστοιχεί στην κατεύθυνση περιστροφής του κινητήρα του δισκοπρίονου.

- Ο δίσκος κοπής πρέπει να περιστρέφεται ανεμπόδιστα.

- Πάντοτε να χρησιμοποιείτε τον οδηγό διαχωρισμού και να τον ρυθμίζετε κατάλληλα, καθώς επίσης να χρησιμοποιείτε τον άνω προφυλακτήρα του δίσκου κοπής και να ρυθμίζετε τη θέση του κατάλληλα.

- Για την τοποθέτηση του υπό επεξεργασία υλικού κάτω από τον δίσκο κοπής, χρησιμοποιήστε το ειδικό εξάρτημα προώθησης.

- Κατά την κοπή των τεμαχίων ξυλείας που έχουν χρησιμοποιηθεί, βεβαιωθείτε ότι δεν υπάρχουν καρφιά, μπουλόνια κτλ. σε αυτό.

- Πάντα να χρησιμοποιείτε προσωπίδα προστασίας από τη σκόνη, μέσα προστασίας των οργάνων ακοής και γυαλιά κατά των θραυσμάτων.

- Κατά την επαφή με δίσκους κοπής καθώς και με άλλα υλικά με άγρια ή αιχμηρή επιφάνεια, χρησιμοποιείτε γάντια εργασίας (εάν είναι δυνατόν, κατά την αντικατάσταση του δίσκου κρατάτε τον από την οπή τοποθέτησης).

- Να εργάζεστε φορώντας κατάλληλη ενδυμασία! Ριχτά ενδύματα ή κοσμήματα ενδέχεται να εμπλακούν με τον δίσκο κοπής κατά την περιστροφή του.

• Πριν από τον συντονισμό/τη ρύθμιση, μετρήσεις καθώς και ενέργειες σχετικές με τον καθαρισμό και την αφαίρεση της σφηνωμένης ξυλείας, οπωσδήποτε απενεργοποιήστε

το δισκοπρίονο από τον διακόπτη και αποσυνδέστε από το ηλεκτρικό δίκτυο αφαιρώντας το φις του καλωδίου τροφοδοσίας από την πρίζα!
- Προτού ενεργοποιήσετε το διακοπρίονο κατόπιν ολοκλήρωσης οιωνδήποτε εργασιών ρύθμισης/συντονισμού ή τεχνικής συντήρησης, ελέγξτε κατά πόσο έχουν τοποθετηθεί όλα τα προστατευτικά εξαρτήματα και προφυλακτήρες.
- Η τάση του ηλεκτρικού δικτύου πρέπει να αντιστοιχεί στις παραμέτρους που αναφέρονται στην πινακίδα στοιχείων του δισκοπρίονου.
- Το δισκοπρίονο πρέπει να συνδέεται μόνο με το δίκτυο παροχής ηλεκτρικού ρεύματος το οποίο είναι εφοδιασμένο με τον μηχανισμό αποσύνδεσης ασφαλείας, ο οποίος ενεργοποιείται όταν η τιμή του ηλεκτρικού ρεύματος ανέρχεται στα 30 mA, μέσα σε 30 ms.
• Για την εργασία σε ανοικτούς χώρους, για τη σύνδεση του δισκοπρίονου στο ηλεκτρικό δίκτυο χρησιμοποιείτε τις προεκτάσεις καλωδίου οι οποίες είναι κατάλληλες για λειτουργία σε ανοικτούς χώρους.
- Απαγορεύεταιη χρήση του δισκοπρίονου για κοπή καυσόξυλων.
- Τοποθετήστε τα χέρια σας με τέτοιο τρόπο ώστε να μην μπορούν να ολισθήσουν τυχαία και να έρθουν σε επαφή με τον δίσκο κοπής.
- Μη χρησιμοποιείτε το δισκοπρίονο όταν είστε κουρασμένοι ή όταν βρίσκεστε υπό την επήρεια φαρμακευτικών ουσιών.
- Όλα τα πρόσωπα που επιτελούν την τεχνική συντήρηση του δισκοπρίονου πρέπει οπωσδήποτε να έχουν εκπαιδευτεί στους κανόνες συντήρησης, ρύθμισης και χρήσης του.
- Απαγορεύεται να εργάζεστε με το δισκοπρίονο σε μέρη που εκτίθενται σε επίδραση βροχής και υγρασίας.
- Απαγορεύεται η χρήση του δισκοπρίονου σε περιβάλλον όπου υπάρχουν αέρια και υγρά με κίνδυνο έκρηξης.
- Ο χειριστής του δισκοπρίονου θα πρέπει να είναι άνω των 18 ετών.
- Οι μη έχοντες εργασία οφείλουν να μην βρίσκονται στο δισκοπρίονο όταν είναι ενεργοποιημένο ή λειτουργεί.
- Πραγματοποιείτε τον συστηματικό έλεγχο της τεχνικής κατάστασης του καλωδίου τροφοδοσίας.
- Απαγορεύεται να εργάζεστε με το δισκοπρίονο σε περίπτωση βλάβης του καλωδίου παροχής ρεύματος.
- Προστατευτικά εξαρτήματα που έχουν βλάβη θα πρέπει να αντικατασταθούν αμέσως.
- Απαγορεύεται η υπερφόρτωση του δισκοπρίονου με σημαντική επιβράδυνση της περιστροφής του δίσκου κοπής.
• Διατηρείτε τον χώρο εργασίας καθαρό.
• Πριν από την έναρξη της εργασίας, απομακρύνετε τα πριονίδια και λοιπά μη αναγκαία αντικείμενα από τον χώρο εργασίας.
- Οι μη έχοντες εργασία δεν πρέπει να βρίσκονται στο πεδίο λειτουργίας του δισκοπρίονου.
- Ο χώρος εργασίας θα πρέπει να έχει καλό φωτισμό.
- Απαγορεύεται να αποσπάτε την προσοχή του χειριστή κατά την εργασία του.
- Κατά την εργασία με το δισκοπρίονο μην έρχεστε σε επαφή με τα γειωμένα εξαρτήματα, σωληνώσεις, σώματα θέρμανσης, κουζίνες και ψυγεία.
- Κατόπιν απενεργοποίησης του κινητήρα μην επιχειρείτε να ακινητοποιήσετε τον δίσκο κοπής πιέζοντάς τον από το πλάι.
- Απαγορεύεται η αποσυναρμολόγηση των προστατευτικών εξαρτημάτων του δισκοπρίονου ή να τα απενεργοποιείτε.
- Εάν πρέπει να διακόψετε την εργασία, ολοκληρώστε την ενέργεια που εκτελείτε και απενεργοποιήστε το δισκοπρίονο.
- Εάν πρέπει να διακόψετε την εργασία και να αποχωρήσετε από τον χώρο εργασίας, απενεργοποιήστε το δισκοπρίονο από τον διακόπτη και αποσυνδέστε από το ηλεκτρικό δίκτυο αφαιρώντας το φις του καλωδίου τροφοδοσίας από την πρίζα.

• Μην αποσυνδέετε το δισκοπρίονο από το ηλεκτρικό δίκτυο τραβώντας από το καλώδιο τροφοδοσίας.
• Φροντίστε το καλώδιο τροφοδοσίας να μην εκτίθεται σε υψηλές θερμοκρασίες και λάδια και να μην έρχεται σε επαφή με αιχμηρές ακμές.
• Στερεώστε καλά το δισκοπρίονο στον πάγκο εργασίας (εάν το δισκοπρίονο είναι σχεδιασμένο γι' autó).
  • Το δισκοπρίονο δεν είναι σχεδιασμένο για την εκτέλεση εγκοπών.

• Πριν από την έναρξη της εργασίας ελέγξετε την τεχνική κατάσταση του δισκοπρίονου, ήτοι:

• καλή κατάσταση και σωστή λειτουργία όλων των προστατευτικών εξαρτημάτων ανάλογα με τον σκοπό κατασκευής τους,

• σύσφιξη όλων των βιδών και λοιπών εξαρτημάτων στερέωσης,

• óla ta μηχανικά κλειδιά θα πρέπει να έχουν απομακρυνθεί.

• Απαγορεύεται να φυλάσσετε υλικά και εργαλεία πάνω από το δισκοπρίονο.

• Πριν από την έναρξη της εργασίας, βεβαιθείτε ότι το προς επεξεργασία υλικό εφάπτεται στο τραπέζι εργασίας του δισκοπρίονου με όλη την επιφάνειά του.
• Στηρίζετε μεγάλου μήκους αντικείμενα κατά την κοπή τους με κατάλληλα στηρίγματα ώστε ο δίσκος κοπής να μην σφηνωθεί στην κοπή.
• Κατά την κοπή στρογγυλών τεμαχίων χρησιμοποιήστε τους σφιγκτήρες, οι οποίοι δεν επιτρέπουν το υλικό να στρέψει κατά την κοπή.
• Απαγορεύεται η κοπή περισσοτέρων του ενός τεμαχίων ταυτοχρόνως.
• Απαγορεύεται η κοπή του υλικού που δεν είναι δυνατόν να στηριχθεί με ασφάλεια.
• Μην επιχειρήσετε να απομακρύνετε τα τεμάχια του υλικού, πριονίδια και λοιπά αντικείμενα όταν ο δίσκος κοπής του δισκοπρίονου περιστρέφεται.
• Κατά τη λειτουργία του το δισκοπρίονο πρέπει να είναι συνδεδεμένο με το εξωτερικό σύστημα εξαγωγής σκόνης.
• Κατά την εργασία με το δισκοπρίονο λάβετε κάθετη θέση του σώματος που εξασφαλίζει την ισορροπία.
• Όλα τα εξαρτήματα του δισκοπρίονου πρέπει να είναι σωστά στερεωμένα.
• Απαγορεύεται να κρατάτε το δισκοπρίονο από τα προστατευτικά εξαρτήματα κατά τη μεταφορά του.
• Κατά την μεταφορά του δισκοπρίονου ο δίσκος κοπής θα πρέπει να είναι προστατευμένος με τον προφυλακτήρα.
• Εάν το δισκοπρίονο διαθέτει τον καταδείκτη λέιζερ, απαγορεύεται αυστηρά η αντικατάστασή του με συσκευή λέιζερ άλλου τύπου.
• Μην επιχειρήσετε να επισκευάσετε το δισκοπρίονο μόνοι σας.
• Όλες οι εργασίες επισκευής πρέπει να εκτελούνται από αρμόδιους ειδικούς με τη χρήση των αυθεντικών ανταλλακτικών.
• Βεβαιωθείτε ότι το άνω τμήμα του δίσκου κοπής κατά τη λειτουργία φαλτσοπρίονου είναι εντελώς καλυμμένο.

ΠΡΟΣΟΧΗΙ Το ηλεκτρικό μηχάνημα προορίζεται για λειτουργία σε εσωτερικούς χώρους.

Παρά την ασφαλή κατασκευή, τα ληφθέντα μέτρα ασφαλείας και τη χρήση μέσων προστασίας, πάντοτε υπάρχει ένας εναπομένων κίνδυνος τραυματισμού κατά τη λειτουργία του εργαλείου.

Επεξήγηση των εικονογραμμάτων

1

2

3

4

5

6

7

8

1. Διαβάστε τις οδηγίες χρήσης, ακολουθείτε τις συστάσεις και τηρείτε τους κανόνες ασφαλείας που παρατίθενται σε αυτές.
2. Να χρησιμοποιείτε μέσα ατομικής προστασίας (προστατευτικά γυαλιά, ωτοασπίδες, μάσκα προστασίας από τη σκόνη)
3. Αποσυνδέστε το καλώδιο τροφοδοσίας, προτού προβείτε στις εργασίες επισκευής ή ρύθμισης.
4. Μην αφήνετε τα παιδιά να ακουμπούν το ηλεκτρικό μηχάνημα.
5. Προστατέψτε από τη βροχή.
6. Κλάση προστασίας II.
7. Φροντίστε ώστε χέρια να μην βρίσκονται ποτέ στο πεδίο κοπής.
8. Επιλεκτική συλλογή απορριμμάτων.

ΚΑΤΑΣΚΕΥΗ ΚΑΙ ΧΡΗΣΗ

Το δισκοπρίονο πολλαπλών χρήσεων έχει σχεδιαστεί για την κοπή ξυλείας και υλικών με βάση την ξυλεία. Το ηλεκτρικό μηχάνημα μπορεί να χρησιμοποιηθεί ως δισκοπρίονο πάγκου ή ως φαλτσοπρίονο. Γρήγορη και χωρίς ειδικές απαιτήσεις ως προς εργαλεία, αλλαγή των λειτουργιών διευκολύνει την εργασία. Η ισχύς του ηλεκτρικού μηχανήματος είναι κατάλληλή για την κοπή σκληρής και μαλακής ξυλείας καθώς και μορισσανίδων και ινοσανίδων. Όταν χρησιμοποιείτε το εργαλείο ως δισκοπρίονο πάγκου, απαγορεύεται να κόβετε αλουμίνιο και λοιπά μη σιδηρούχα μέταλλα. Απαγορεύεται η χρήση του δισκοπρίονου για κοπή καισόξυλων. Το δισκοπρίονο πρέπει να λειτουργεί αποκλειστικά με κατάλληλους δίσκους κοπής με επικολλημένες λεπίδες σκληρού κράματος. Το δισκοπρίονο πολλαπλών χρήσεων προορίζεται για εκτέλεση ελαφριών εργασιών σε συνεργεία, κατασκευαστικών εργασιών και εργασιών ανακαίνισης καθώς και για όλες τις εργασίες στα πλαίσια των οικιακών αναγκών.

Απαγορεύεται η χρήση του ηλεκτρικού μηχανήματος πέραν του σκοπού κατασκευής του.

ΠΕΡΙΓΡΑΦΗ ΣΤΙΣ ΕΙΚΟΝΕΣ

Η αρίθμηση στην παρακάτω λίστα αφορά τα εξαρτήματα του ηλεκτρικού μηχανήματος χειρός που παρουσιάζονται στις σελίδες με εικόνες.

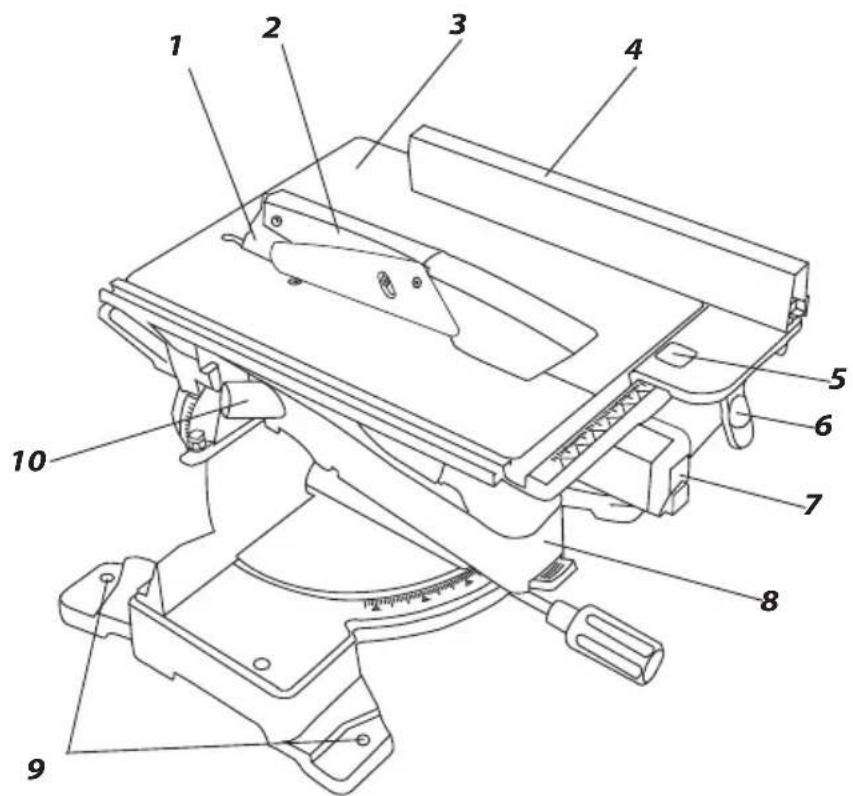

ΔΙΣΚΟΠΡΙΟΝΟ ΠΑΓΚΟΥ (ΕΞΑΡΤΗΜΑΤΑ)

1. Οδηγός διαχωρισμού
2. Προφυλακτήρας του δίσκου κοπής
3. Τραπέζι εργασίας
4. Οδηγός παραλλήλων
5. Θύρα ελέγχου
6. Μοχλός κλειδώματος του οδηγού παραλλήλων
7. Διακόπτης
8. Ένθετο για αφαίρεση πριονιδιών
9. Οπές τοποθέτησης
10. Σύνδεσμος για εξαγωγή πριονιδιών

11. Βίδες ανύψωσης/καταβίβασης του τραπεζιού εργασίας

12. Κουμπί ασφάλισης της ατράκτου

13. Δίσκος κοπής
14. Βίδες στερέωσης του οδηγού διαχωρισμού
15. Εγκάρσιος οδηγός
16. Αύλακας οδήγησης
17. Γωνιακή διαβάθμιση
18. Δείκτης γωνίας κλίσης του δίσκου κοπής
19. Βίδα κλειδώματος του ρυθμιζόμενου γωνιομέτρου
20. Βίδα κλειδώματος του εγκάρσιου οδηγού
21. Βίδα κλειδώματος της επιλεγμένης γωνίας
22. Ρυθμιζόμενο γωνιόμετρο

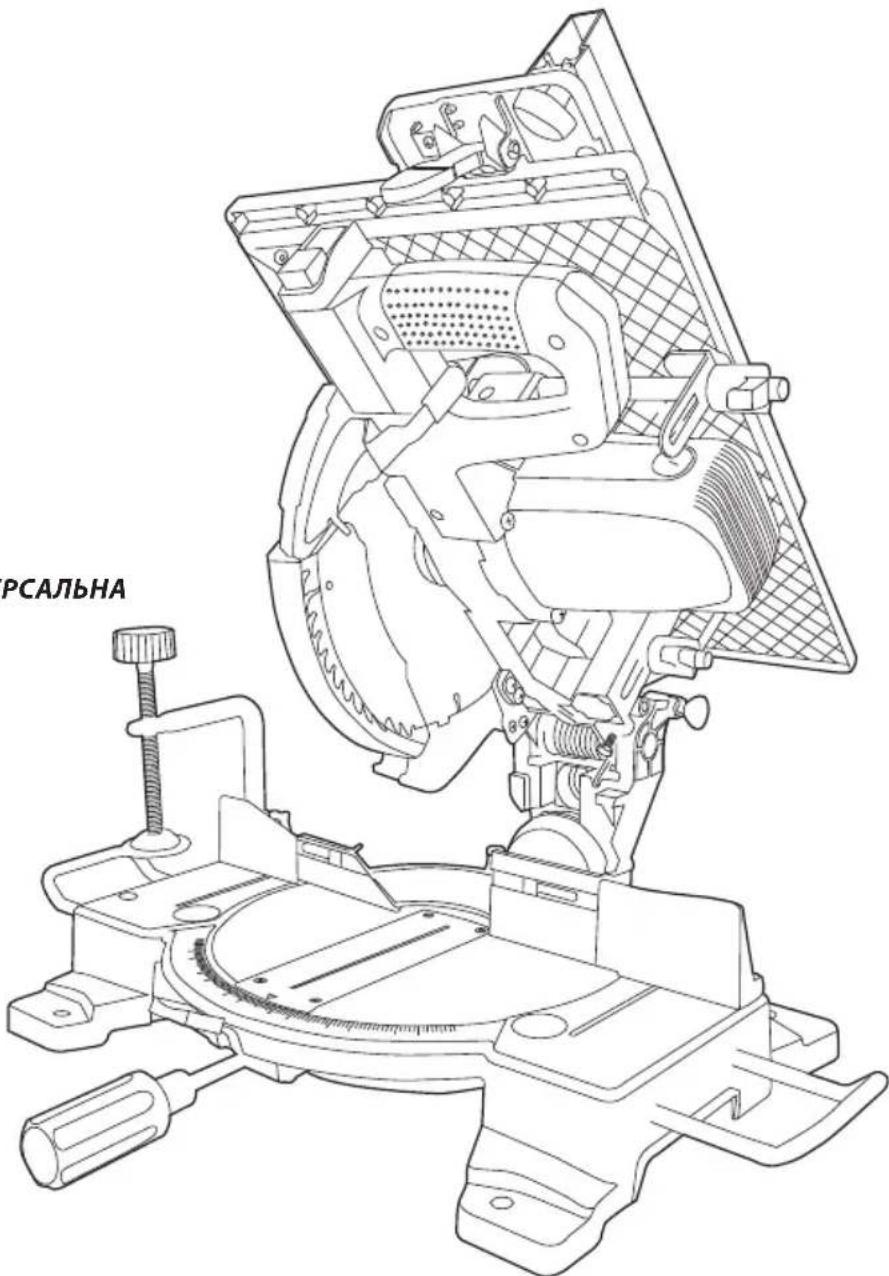

ΦΑΛΤΣΟΠΡΙΟΝΟ (ΕΞΑΡΤΗΜΑΤΑ)

1. Χειρολαβή

2. Μοχλός κλειδώματος του κινούμενου προφυλακτήρα

3. Κινούμενος προφυλακτήρας

4. Ράγα περιορισμού

5. Βίδα κλειδώματος του βραχίονα του κάθετου σφιγκτήρα

6. Κάθετος σφιγκτήρας

7. Βίδα ασφάλισης του κάθετου σφιγκτήρα

8. Μοχλός κλειδώματος της γωνίας κλίσης της κεφαλής κοπής

9. Πείρος κλειδώματος της κεφαλής κοπής

10. Προέκταση μήκους του περιστρεφόμενου τραπεζιού

11. Βίδα κλειδώματος της προέκτασης μήκους του τραπεζιού

12. Περιστρεφόμενο τραπέζι

13. Γωνιακή κλίμακα του περιστρεφόμενου τραπεζιού

14. Προέκταση του περιστρεφόμενου τραπεζιού

15. Κουμπί κλειδώματος του περιστρεφόμενου τραπεζιού

16. Βίδα κλειδώματος του περιστρεφόμενου τραπεζιού

17. Σύνδεσμος για εξαγωγή σκόνης

18. Περιοριστής

19. Βίδα ρύθμισης

20. Παξιμάδι ελέγχου

21. Κλίμακα της γωνίας κλίσης της κεφαλής κοπής

22. Βίδα ρύθμισης της γωνίας 90°

23. Παξιμάδι

24. Bíδα ρύθμισης της γωνίας 45°

25. Παξιμάδι

26. Bíða

27. Капаки

28. Βίδα στερέωσης του δίσκου κοπής

29. Εξωτερική φλάντζα

30. Κάλυμμα ψήκτρας άνθρακα

* Το ηλεκτρικό μηχάνημα που αποκτήσατε μπορεί να έχει μικρές διαφορές από αυτό της εικόνας

ΕΠΕΞΗΓΗΣΗ ΠΡΟΕΙΔΟΠΟΙΗΤΙΚΩΝ ΣΗΜΑΤΩΝ

ΠΡΟΣΟΧΗ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

ΣΥΝΑΡΜΟΛΟΓΗΣΗ/ΡΥΘΜΙΣΕΙΣ

ΠΛΗΡΟΦΟΡΙΕΣ

ΕΞΑΡΤΗΜΑΤΑ ΚΑΙ ΕΠΙΠΛΕΟΝ ΑΝΤΑΛΛΑΚΤΙΚΑ

1. Κάθετος σφιγκτήρας - 1 τμχ
2. Ρυθμιζόμενο γωνιόμετρο + εγκάρσιος οδηγός - 1 τμχ
3. Οδηγός παραλλήλων - 1 τμχ
4. Ένθετο για αφαίρεση πριονιδιών - 1 τμχ
5. Εξάρτημα προώθησης - 1 τμχ

ΠΡΟΕΤΟΙΜΑΣΙΑ ΓΙΑ ΕΡΓΑΣΙΑ

⚠️ Προτού προβείτε σε οιεσδήποτε ενέργειες που αφορούν στη συναρμολόγηση ή ρύθμιση του δισκοπρίονου, βεβαιωθείτε ότι είναι αποσυνδεδεμένο από το ηλεκτρικό δίκτυο.

ΤΟΠΟΘΕΤΗΣΗ ΤΟΥ ΔΙΣΚΟΠΡΙΟΝΟΥ ΣΤΟΝ ΠΑΓΚΟ ΕΡΓΑΣΙΑΣ

Συνιστάταινα στερεώνετε καλά το δισκοπρίονο στον πάγκο εργασίας με τη χρήσητων οπών τοποθέτησης (9), που προβλέπονται στη βάση του δισκοπρίονου για τον εν λόγω σκοπό. Αυτό θα εξασφαλίσει την ασφαλή λειτουργία του ηλεκτρικού μηχανήματος και θα αποτρέψει τη μετακίνηση του δισκοπρίονου κατά τη λειτουργία του. Στις οπές ταιριάζουν οι βίδες με διάμετρο 8 χλοτ με ημισφαιρική κεφαλή ή βίδες με εξάγωνη κεφαλή.
Κατά την τοποθέτηση του δισκοπρίονου πάνω στην επιφάνεια του τραπεζιού εργασίας, βεβαιωθείτε ότι:

• Η επιφάνεια του τραπεζιού εργασίας είναι ίσια και καθαρή.
• Όλες οι βίδες στερέωσης είναι σφιγμένες ομοιόμορφα και χωρίς υπερβολική δύναμη (η σύσφιξη των βιδών στερέωσης θα πρέπει να γίνει με τέτοιο τρόπο ώστε να μην αλλοιωθεί το σχήμα της βάσης του δισκοπρίονου). Σε περίπτωση υπερβολικής σύσφιξης των βιδών στη βάση του δισκοπρίονου, μπορεί να δημιουργηθεί ρωγμώδες άνοιγμα.

ΜΕΤΑΦΟΡΑ

Πριν από την μεταφορά του ηλεκτρικού μηχανήματος πραγματοποιήστε τις ακόλουθες ενέργειες:

• Τοποθετήστε το ηλεκτρικό μηχάνημα στη θέση δισκοπρίονου πάγκου.
• Μεταφέρετε με τα δύο χέρια, κρατώντας το από τη βάση.

ΛΕΙΤΟΥΡΓΙΑ / ΡΥΘΜΙΣΕΙΣ

⚠️ Προτού προβείτε σε οιεσδήποτε ενέργειες που αφορούν στη ρύθμιση του δισκοπρίονου, βεβαιωθείτε ότι είναι αποσυνδεδεμένο από το ηλεκτρικό δίκτυο. Προς εξασφάλιση ασφαλούς, ακριβούς και αποτελεσματικής λειτουργίας του δισκοπρίονου, πρέπει να εκτελέσετε όλες τις διαδικασίες ρύθμισης ολότελα.

Κατόπιν ολοκλήρωσης όλων των εργασιών ρύθμισης, βεβαιωθείτε ότι όλα τα μηχανικά κλειδιά έχουν απομακρυνθεί. Ελέγξτε τη σύσφιξη όλων των εξαρτημάτων σύνδεσης.

Κατά τη ρύθμιση, ελέγξε τη σωστή λειτουργία όλων των εξωτερικών εξαρτημάτων και βεβαιωθείτε ότι ικανοποιούν τις προϋποθέσεις για τη σωστή λειτουργία του δισκοπρίονου. Εξαρτήματα που φέρουν τυχόν φθορές ή ζημιές θα πρέπει να αντικατασταθούν από αρμόδιους ειδικούς πριν από την έναρξη χρήσης του δισκοπρίονου.

ΟΔΗΓΙΕΣ ΚΟΠΗΣ

- Κατόπιν έκαστης ρύθμισης, συνιστάται να εκτελέσετε δοκιμαστική κοπή για σύγκριση των επιλεγμένων διαστάσεων και των διαστάσεων που προκύψουν κατά την κοπή.

• Κατόπιν ενεργοποίησης του δισκοπρίουνου πρέπει να αναμένετε ο δίσκος κοπής να αποκτήσει τη μέγιστη συχνότητα περιστροφής άνευ φορτίου, και μόνο κατόπιν αυτού μπορείτε να προβείτε στην εργασία.
• Μεγάλα τεμάχια πρέπει να προστατεύονται από πτώση κατά την ολοκλήρωση της κοπής (π.χ. με υποστήριγμα με ράουλα).
• Να είσαστε άκρως προσεκτικοί κατά την έναρξη της εργασίας κοπής!
• Κατά την κοπή των τεμαχίων ξυλείας που έχουν χρη σιμοποιηθεί, βεβαιωθείτε ότι δεν υπάρχουν τέτοια αντικείμενα όπως καρφιά, μπουλόνια κτλ. σε αυτό.
• Αναμένετε την πλήρη ακινητοποίηση του δίσκου κοπής και μόνο κατόπιν απομακρύνετε τα αποκομμένα τμήματα του υλικού.
• Κατά την εργασία κοπής, συγκρατείτε το κυρίως τμήμα του τεμαχίου. Ποτέ μην κρατάτε το τμήμα του υλικού που θα αποκόψετε.

Η ΧΡΗΣΗ ΤΟΥ ΕΡΓΑΛΕΙΟΥ ΩΣ ΔΙΣΚΟΠΡΙΟΝΟΥ ΠΑΓΚΟΥ

ΕΞΑΓΩΓΗ ΣΚΟΝΗΣ

Προς αποφυγή συγκέντρωσης πριονιδιών και εξασφάλιση της μέγιστης παραγωγικότητας, προβείτε στις εξής ενέργειες:

• Σηκώστε τον βραχίονα του δισκοπρίονου στη μέγιστη άνω θέση ως φαλτσοπρίονο.
• Τοποθετήστε το ένθετο για αφαίρεση πριονιδιών (8) πάνω στο περιστρεφόμενο τραπέζι (42) του φαλτσοπρίονου ώστε να βρεθεί ανάμεσα στους σφιγκτήρες του.
• Κατεβάστε και κλειδώστε τον βραχίονα του δισκοπρίονου στη θέση δισκοπρίονου πάγκου.
• Συνδέστε το ένθετο για αφαίρεση σκόνης (8) σε βιομηχανική ηλεκτρική σκούπα χρησιμοποιώντας τον σύνδεσμο για εξαγωγή πριονιδιών (10).

ΕΛΕΓΧΟΣ ΤΗΣ ΤΟΠΟΘΕΤΗΣΗΣ ΤΟΥ ΟΔΗΓΟΥ ΔΙΑΧΩΡΙΣΜΟΥ

Ρυθμίστε τη θέση του οδηγού διαχωρισμού (1) έτσι ώστε η απόσταση ανάμεσα στον δίσκο κοπής (13) και τον οδηγό διαχωρισμού (1) να είναι από 3 έως 5 χλστ (ο οδηγός διαχωρισμού πρέπει να βρίσκεται ακριβώς στον κατά μήκος άξονα του δίσκου κοπής) (εικ. Α). Ελέγχετε τη στερέωση του οδηγού διαχωρισμού μετά από κάθε αντικατάσταση του δίσκου κοπής.

ΠΡΟΦΥΛΑΚΤΗΡΑΣ ΤΟΥ ΔΙΣΚΟΥ ΚΟΠΗΣ

Ο προφυλακτήρας του δίσκου κοπής (2) πρέπει να στερεωθεί με τέτοιο τρόπο ώστε να ανασηκώνεται όσο μειώνεται η απόσταση μεταξύ του υλικού και του δίσκου κοπής (13) και να κατεβαίνει κατόπιν ολοκλήρωσης της κοπής.

ΤΟΠΟΘΕΤΗΣΗ ΤΟΥ ΟΔΗΓΟΥ ΠΑΡΑΛΛΗΛΩΝ

• Εισάγετε τον μηχανισμό στερέωσης του οδηγού παραλλήλων (4) στη σχισμή-οδηγό του τραπεζιού εργασίας (3).
• Τοποθετήστε τον οδηγό παραλλήλων (4) στην απαιτούμενη θέση (με τη βοήθεια της κλίμακας και της θύρας ελέγχου (5)) και ασφαλίστε με τον μοχλό κλειδώματος του οδηγού παραλλήλων (6) (εικ. Β).
• Συνιστάται να εκτελέσετε μια δοκιμαστική τομή, να πραγματοποιήσετε τις μετρήσεις και να ρυθμίσετε τη θέση του οδηγού παραλλήλων αν χρειάζεται.

Για να αποφύγετε το σφήνωμα του επεξεργαζόμενου υλικού, μπορείτε να μετακινείτε τον οδηγό παραλλήλων (4) κατά μήκος κατόπιν χαλάρωσης της βίδας και ρυθμιστή στερέωσης του οδηγού παραλλήλων.

ΕΝΕΡΓΟΠΟΙΗΣΗ / ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ

Η τάση του δικτύου παροχής ρεύματος πρέπει να αντιστοιχεί στην τάση που αναγράφεται στην πινακίδα στοιχείων του δισκοπρίονου. Μπορείτε να θέσετε το δισκοπρίονο σε λειτουργία μόνο υπό την προϋπόθεση ότι δεν έρχεται σε επαφή με το προς κοπή υλικό.

Ενεργοποίηση: πιέστε το κουμπί Ι του διακόπτη (7) (εικ. C).

Απενεργοποίηση: πιέστε το κουμπί Ο του διακόπτη

ΡΥΘΜΙΣΗ ΤΟΥ ΒΑΘΟΥΣ ΤΗΣ ΚΟΠΗΣ

• Χαλαρώστε τις βίδες ανύψωσης/καταβίβασης του τραπεζιού εργασίας στρέφοντάς τες (11).
• Ρυθμίστε τη θέση του τραπεζιού εργασίας (3) που θα αντιστοιχεί στο επιθυμητό βάθος κοπής.
• Κλειδώστε στην επιλεχθείσα θέση με τις βίδες ανύψωσης/καταβίβασης του τραπεζιού εργασίας (11) (εικ. D).

Μπορείτε να αλλάξετε τη θέση του μοχλού της βίδας ανύψωσης/ καταβίβασης του τραπεζιού εργασίας (11). Για τον σκοπό αυτό τραβήξε ται αφήστε τον.

Το δισκοπρίονο πρέπει να τοποθετηθεί με τέτοιο τρόπο ώστε το ανώτερο σημείο του δίσκου κοπής να εξέχει ελαφρά πάνω από την επιφάνεια του επεξεργαζόμενου τεμαχίου.

ΚΟΠΗ ΥΠΟ ΓΩΝΙΑ ΜΕ ΤΗ ΧΡΗΣΗ ΤΟΥ ΡΥΘΜΙΖΟΜΕΝΟΥ ΓΩΝΙΟΜΕΤΡΟΥ

Το ρυθμιζόμενο γωνιόμετρο στερεώνεται από την αριστερή πλευρά του τραπεζιού εργασίας.

• Αφαιρέστε τον οδηγό παραλλήλων (4) από το τραπέζι εργασίας (3).
• Εισάγετε τον οδηγό του ρυθμιζόμενου γωνιομέτρου (22) στην εγκοπή-οδηγό (16).
• Στερεώστε τον εγκάρσιο οδηγό (15) επί του ρυθμιζόμενου γωνιομέτρου (22) με τις βίδες κλειδώματος του εγκάρσιου οδηγού (20), ρυθμίστε την επιθυμητή γωνία κοπής με την γωνιακή κλίμακα (17) και ασφαλίστε σφίγγοντας τη βίδα κλειδώματος της επιλεχθείσας γωνίας (21).
• Κλειδώστε το ρυθμιζόμενο γωνιόμετρο (22) με τη βίδα κλειδώματος (19) (εικ. Ε).
• Ο εγκάρσιος οδηγός (15) πρέπει να τοποθετηθεί με τέτοιο τρόπο ώστε να μην έρχεται σε επαφή με τον δίσκο κοπής (ο εγκάρσιος οδηγός ενδέχεται να εκτοπιστεί).
• Προτού ενεργοποιήσετε το δισκοπρίονο, ελέγξτε τη θέση του εγκάρσιου οδηγού (15) - θα πρέπει να απέχει από τον δίσκοκοπής κατά προσέγγιση κατά 2 εκατοστά.
  • Πιέστε το τεμάχιο καλά στον εγκάρσιο οδηγό (15).
• Ενεργοποιήστε το δισκοπρίονο και μετακινείτε το επεξεργαζόμενο τεμάχιο προς τον δίσκο κοπής για την εκτέλεση της κοπής.

Πάντοτε πλησιάζετε το υπό κοπή τεμάχιο σε τέτοια απόσταση, ώστε να είναι δυνατόν να κοπεί εξ' ολοκλήρου.

Κατά την εκτέλεση εγκάρσιας κοπής, μην χρησιμοποιήσετε τον οδηγό παραλλήλων ως περιοριστή μήκους του προς αφαίρεση τμήματος του τεμαχίου, επειδή υπάρχει το ενδεχόμενο σφηνώματος του κομμένου τμήματος μεταξύ του οδηγού παραλλήλων και του δίσκου κοπής, καθώς και της αντίστροφης κρούσης.

ΚΑΤΑ ΜΗΚΟΣ ΚΟΠΗ

Η κατά μήκος κοπή συνιστά την κοπή τεμαχίου κατά όλο το μήκος του σε τμήματα συγκεκριμένου πλάτους.

• Ρυθμίστε τη θέση του οδηγού παραλλήλων (4) ανάλογα με το επιθυμητό πλάτος της κοπής.
• Ενεργοποιήστε το δισκοπρίονο και αφήστε τον δίσκο κοπής να αποκτήσει τη μέγιστη συχνότητα της περιστροφής.
• Πιέστε το τεμάχιο στον οδηγό παραλλήλων (4) και μετακινείτε το προς τον δίσκο κοπής έως το τέλος του οδηγού διαχωρισμού (1). Στο πεδίο του δίσκου κοπής προωθείτε το υλικό με το εξάρτημα προώθησης.
• Αφήστε το κομμένο τμήμα επάνω στο τραπέζι εργασίας έως την πλήρη ακινητοποίηση του δίσκου κοπής κατόπι απενεργοποίησης του δισκοπρίονου.

Κατόπιν έκαστης ρύθμισης, συνιστάται να εκτελέσετε μια δοκιμαστική κοπή για έλεγχο της ορθότητας των ρυθμίσεων. Κατά την εργασία λάβετε θέση από τη μία πλευρά της γραμμής κοπής.

ΚΟΠΗ ΤΕΜΑΧΙΩΝ ΜΙΚΡΩΝ ΜΕΓΕΘΩΝ

• Ρυθμίστε τη θέση του οδηγού παραλλήλων (4) ανάλογα με το επιθυμητό πλάτος της κοπής.
• Μετακινείτε το τεμάχιο και με τα δύο σας χέρια. Πλησιάζετε το υλικό στο πεδίο δράσης του δίσκου κοπής με το εξάρτημα προώθησης (περιλαμβάνεται στη συσκευασία) ή χρησιμοποιήστε γι'αυτό τον σκοπό ένα τμήμα σανίδας, ώστε να πιέσετε το τεμάχιο προς τον οδηγό παραλλήλων (4).
• Πάντοτε προωθείτε το επεξεργαζόμενο τεμάχιο έως το τέλος του οδηγού διαχωρισμού (1).

Κατά την κοπή κοντών και στενών τεμαχίων, χρησιμοποιείτε το εξάρτημα προώθησης από την αρχή.

Κατά την κοπή κοντών και στενών τεμαχίων, χρησιμοποιείτε το εξάρτημα προώθησης από την αρχή.

Η ΧΡΗΣΗ ΤΟΥ ΕΡΓΑΛΕΙΟΥ ΩΣ ΦΑΛΤΣΟΠΡΙΟΝΟΥ

ΧΕΙΡΙΣΜΟΣ ΤΟΥ ΒΡΑΧΙΟΝΑ (ΚΕΦΑΛΗΣ)

Μπορείτε να ασφαλίσετε τον βραχίονα σε δύο θέσεις: στην άνωμ θέση ή στην κάτω θέση. Για να ξεκλειδώσετε την κεφαλή κοπής στερεωμένη στην κάτω θέση, πρέπει να προβείτε στις εξής ενέργειες:

• Αφαιρέστε τον οδηγό παραλλήλων (4) και το ρυθμιζόμενο γωνιόμετρο (22).
  • Πιέστε ελαφρώς την χειρολαβή (31) και κρατήστε.
• Σύρετε προς τα πίσω τον πείρο κλειδώματος της κεφαλής κοπής (39) οὐτως ώστε το στέλεχος ασφαλείας του να βγει από την οπή ασφάλισης.
• Στρέψτε τον πείρο κλειδώματος της κεφαλής κοπής (39) κατά 90° και ασφαλίστε τον σε αυτή τη θέση (εικ. F).
• Πιέστε τον μοχλό κλειδώματος του κινούμενου προφυλακτήρα (32).
• Στηρίζετε τον βραχίονα κατά την ανύψωσή του στην άνω θέση.
• Για να ασφαλίσετε τον βραχίονα στην κάτω θέση, πραγματοποιήστε τις ενέργειες της απασφάλισής του σε αντίστροφη σειρά, έχοντας ξεκλειδώσει από πριν τον μοχλό κλειδώματος του κινούμενου προφυλακτήρα (32).

Ο ΚΑΘΕΤΟΣ ΣΦΙΓΚΤΗΡΑΣ

Ο κάθετος σφιγκτήρας (36) μπορεί να στερεωθεί και από τις δυο πλευρές της βάσης του δισκοπρίονου και ναπροσαρμοστεί στο προς επεξεργασία τεμάχιο. Απαγορεύεται η χρήση του δισκοπρίονου χωρίς τη χρήση του κάθετου σφιγκτήρα (εικ. G).

• Χαλαρώστε τη βίδα κλειδώματος του βραχίονα του κάθετου σφιγκτήρα (35) από την πλευρά στην οποία θα στερεωθεί ο κάθετος σφιγκτήρας.

• Τοποθετήστε τον κάθετο σφιγκτήρα (36) εισάγοντάς τον στην οπή στη βάση του δισκοπρίονου.
• Αφού επιλέξετε τη θέση του κάθετου σφιγκτήρα (36) ως προς το επεξεργαζόμενο υλικό, σφίξτε τη βίδα κλειδώματος του βραχίονα του κάθετου σφιγκτήρα (35).
• Σφίξτε τη βίδα κλειδώματος του βραχίονα του κάθετου σφιγκτήρα (37) έτοι ώστε ο σφιγκτήρας να πιέσει το επεξεργαζόμενο υλικό στη βάση του δισκοπρίονου.
• Βεβαιωθείτε ότι το υλικό είναι στερεωμένο σε σταθερή θέση.

Για την εξασφάλιση της μέγιστης ασφάλειας κατά την εργασία, πάντοτε ασφαλίζετε το επεξεργαζόμενο υλικό. Μην επεξεργάζεστε τεμάχια υπερβολικά μικρού μεγέθους που δεν μπορείτε να ασφαλίσετε.

ΤΟΠΟΘΕΤΗΣΗ / ΑΦΑΙΡΕΣΗ ΤΩΝ ΠΡΟΕΚΤΑΣΕΩΝ ΜΗΚΟΥΣ ΤΟΥ ΠΕΡΙΣΤΡΕΦΟΜΕΝΟΥ ΤΡΑΠΕΖΙΟΥ

Οι επιπλέον προεκτάσεις μήκους του περιστρεφόμενου τραπεζιού αυξάνουν την επιφάνεια εργασίας του, κάτι το οποίο διευκολύνει σημαντικά την εργασία κατά την κοπή μεγάλου μήκους τεμαχίων. Οι προεκτάσεις μήκους του περιστρεφόμενου τραπεζιού είναι δυνατόν να τοποθετηθούν από την αριστερή και τη δεξιά πλευρά της βάσης του δισκοπρίονου.

• Χαλαρώστε τις βίδες κλειδώματος των προεκτάσεων μήκους του τραπεζιού (41).
• Εισάγετε τους πείρους των προεκτάσεων μήκους του περιστρεφόμενου τραπεζιού (40) στις οπές της βάσης του δισκοπρίονου.
• Ρυθμίστε το επιθυμητό μήκος και σφίξτε τις βίδες κλειδώματος των προεκτάσεων μήκους του τραπεζιού (41).
• Η αφαίρεση πραγματοποιείται κατά την αντίστροφη από την τοποθέτηση σειρά.

ΕΞΑΓΩΓΗ ΣΚΟΝΗΣ

Εάν χρειαστεί να χρησιμοποιήσετε πιο αποτελεσματική μέθοδο εξαγωγής ιδιαίτερα επικίνδυνης για την υγεία, καρκινογόνου σκόνης, θα πρέπει να συνδέσετε στον σύνδεσμο για εξαγωγή σκόνης (47) τον εύκαμπτο σωλήνα του εξοπλισμού αναρρόφησης σκόνης (εικ. Η).

ΕΛΕΓΧΟΣ ΚΑΙ ΡΥΘΜΙΣΗ ΤΟΥ ΒΑΘΟΥΣ ΚΟΠΗΣ ΕΛΕΓΧΟΣ ΚΑΙ ΡΥΘΜΙΣΗ ΤΟΥ ΒΑΘΟΥΣ ΚΟΠΗΣ

Προτού προβείτε στην εργασία, ελέγξτε τη ρύθμιση του μέγιστου βάθους της κοπής και βεβαιωθείτε ότι ο δίσκος κοπής δεν θα εμποδίζεται από τη βάση του δισκοπρίονου.

• Τοποθετήστε το περιστρεφόμενο τραπέζι (42) και τον βραχίονα στη θέση 0°.
• Κατεβάστε τον βραχίονα και κρατήστε τον στην κάτω θέση, στηρίζοντάς τον στον περιοριστή (48).
• Στρέψτε τον δίσκο κοπής δια χειρός και βεβαιωθείτε ότι ο δίσκος περιοτρέφεται ανεμπόδιστα.
  • Η σωστή ρύθμιση του βάθους της πλήρους κοπής πρέπει να εξασφαλίσει τη διείσδυση του δίσκου κοπής κατά 5 χλοτ κάτω από την άνω επιφάνεια του περιστρεφόμενου τραπεζιού (42) (εικ. I).
• Σε περίπτωση λανθασμένης ρύθμισης, στρέψτε τη βίδα ρύθμισης (49) (προς τα αριστερά ή δεξιά), αφού προηγουμένως έχετε χαλαρώσει το παξιμάδι (50), έως ότου επιτύχετε την επιθυμητή διείσδυση του δίσκου κοπής (εικ. J).
• Αφού ολοκληρώσετε τη ρύθμιση, κλειδώστε τη βίδα ρύθμισης (49) με το παξιμάδι ελέγχου (50).

ΕΝΕΡΓΟΠΟΙΗΣΗ / ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ

Η τάση του δικτύου παροχής ρεύματος πρέπει να αντιστοιχεί στην τάση που αναγράφεται στην πινακίδα στοιχείων του δισκοπρίονου. Μπορείτε να θέσετε το δισκοπρίονο σε λειτουργία μόνο υπό την προϋπόθεση ότι δεν έρχεται σε επαφή με το προς επεξεργασία τεμάχιο.

Ενεργοποίηση

• Πιέστε το κουμπί I του διακόπτη (7).
• Πιέστε το κουμπί 0 του διακόπτη (7).

Απενεργοποίηση

ΚΟΠΗ ΤΟΥ ΥΛΙΚΟΥ ΣΕ ΣΤΕΝΑ ΤΜΗΜΑΤΑ

Αυτή η λειτουργία χρησιμοποιείται κυρίως κατά την εργασία με στενά τεμάχια υλικού. Προτού προβείτε στην κοπή, ελέγξτε τη σύσφιξη της βίδας κλειδώματος του περιστρεφόμενου τραπεζιού (46) και του μοχλού κλειδώματος της γωνίας κλίσης του δίσκου κοπής (38).

• Στερεώστε το προς επεξεργασία τεμάχιο πάνω στο περιστρεφόμενο τραπέζι, λαμβάνοντας υπ' όψιν το μέγεθός του.
• Επιλέξτε την επιθυμητή γωνία κοπής.
• Ξεκλειδώστε τον βραχίονα και τον προφυλακτήρα του δίσκου κοπής.
• Πιέστε τον διακόπτη (7) (αναμένετε, αφήστε τον δίσκο κοπής να αποκτήσει τη μέγιστη συχνότητα της περιστροφής).
• Αργά κατεβάστε τον βραχίονα κρατώντας τον από τη χειρολαβή (31) και εκτελέστε την κοπή με μέτρια πίεση.
• Απενεργοποιήστε το δισκοπρίονο και αναμένετε ο δίσκος κοπής να ακινητοποιηθεί τελείως.
• Αργά ανεβάστε τον βραχίονα.

Ανεπαρκής σύσφιξη της βίδακλειδώματος του περιστρεφόμενου τραπεζιού δύναται να προκαλέσει απρόσμενη μετακίνηση του δίσκου κοπής επάνω στην επιφάνεια του επεξεργαζόμενου τεμαχίου,με αποτέλεσμα το επεξεργαζόμενο τεμάχιο να κτυπήσει τον χειριστή.

ΤΟΠΟΘΕΤΗΣΗ ΤΟΥ ΠΕΡΙΣΤΡΕΦΟΜΕΝΟΥ ΤΡΑΠΕΖΙΟΥ ΓΙΑ ΤΗΝ ΚΟΠΗ ΥΠΟ ΓΩΝΙΑ

Το περιστρεφόμενο τραπέζι (42) παρέχει τη δυνατότητα κοπής υλικού υπό οποιαδήποτε επιθυμητή γωνία στην κλίμακα από την κατακόρυφη θέση έως τις 45 ^n , προς τα αριστερά ή προς τα δεξιά.

- Έλξατε και στρέψτε τον πείρο κλειδώματος της κεφαλής κοπής (39), ώστε να επιτρέψετε ο βραχίονας να μετακινηθεί αργά στην άνω θέση.

GRAPHITE

• Χαλαρώστε τη βίδα κλειδώματος του περιστρεφόμενου τραπεζιού (46).
• Πιέστε το κουμπί κλειδώματος του περιστρεφόμενου τραπεζιού (45) και τοποθετήστε το περιστρεφόμενο τραπέζι (42) υπό την επλεχθείσα γωνία σύμφωνα με την κλίμακα ρύθμισης γωνίας κλίσης του περιστρεφόμενου τραπεζιού (43) (εικ. Κ).
- Κλειδώστε σφίγγοντας τη βίδα κλειδώματος του περιστρεφόμενου τραπεζιού (46).

Το περιστρεφόμενο τραπέζι (42) έχει μερικές εγκοπές για ταχεία επιλογή των γωνιών που χρησιμοποιούνται συχνά. Οι γωνίες που χρησιμοποιούνται με τη μεγαλύτερη συχνότητα είναιοι εξής: (0°, 15°, 22,5°, 30°, 45° προς τα αριστερά/προς τα δεξιά). Καθε γωνία μπορεί να ρυθμιστεί με ακρίβεια με τη βοήθεια της κλίμακας ρύθμισης γωνίας του περιστρεφόμενου τραπεζιού (43), με μία διαβάθμιση να αντιστοιχεί σε μία μοίρα. Παρ' ότι η ακρίβεια της κλίμακας είναι επαρκής για την πλειοψηφία των εργασιών, συνιστάται να ελέγχετε τη ρύθμιση της γωνίας κοπής με τη βοήθεια γωνιομέτρου ή άλλου οργάνου μέτρησης γωνίας.

Κατά τη χρήση της γρήγορης ρύθμισης των συνήθων γωνιών κοπής, πρέπει να ακούσετε τον χαρακτηριστικό ήχο του μάνταλου κατά την εισχώρησή του στην εγκοπή.

ΤΟΠΟΘΕΤΗΣΗ ΤΟΥ ΒΡΑΧΙΟΝΑ (ΚΕΦΑΛΗΣ) ΓΙΑ ΚΕΚΛΙΜΕΝΗ ΚΟΠΗ

Για κεκλιμένη κοπή μπορείτε να γείρετε τον βραχίονα υπό ελεύθερη γωνία σε κλίμακα από 0° έως 45° (προς τα αριστερά) (εικ. L).

• Έλξατε τον πείρο κλειδώματος της κεφαλής κοπής (39), αφήνοντας τον βραχίονα και επιτρέποντας να μετακινηθεί αργά στην άνω θέση.
• Χαλαρώστε τον μοχλό κλειδώματος της γωνίας κλίσης της κεφαλής κοπής (38).
  • Γείρετε τον βραχίονα προς τα αριστερά και τοποθετήστε τον υπό την επιθυμητή γωνία, η οποία καταδεικνύεται στην κλίμακα γωνίας κλίσης της κεφαλής κοπής (51) (εικ. Μ).
• Σφίξτε τον μοχλό κλειδώματος της γωνίας κλίσης της κεφαλής κοπής (38).

Εάν χρειάζεται να ρυθμίσετε και τις δυο γωνίες (στα δυο επίπεδα, κάθετο και οριζόντιο) με σκοπό την συνδυασμένη κοπή, πάντα πρωτίστως πρέπει να ρυθμίσετε την γωνία της κεκλιμένης κοπής.

ΕΛΕΓΧΟΣ ΚΑΙ ΡΥΘΜΙΣΗ ΤΗΣ ΤΟΠΟΘΕΤΗΣΗΣ ΤΟΥ ΔΙΣΚΟΥ ΚΟΠΗΣ ΚΑΘΕΤΑ ΩΣ ΠΡΟΣ ΤΟ ΠΕΡΙΣΤΡΕΦΟΜΕΝΟ ΤΡΑΠΕΖΙ.

Για την εξασφάλιση της κοπής ακριβείας, μετά από ένα χρονικό διάστημα πρέπει να ελέγξετε τις ρυθμίσεις του δισκοπρίονου και, εάν χρειάζεται, να το ρυθμίζετε.

• Χαλαρώστε τον μοχλό κλειδώματος της γωνίας κλίσης της κεφαλής κοπής (38).
- Τοποθετήστε τον βραχίονα στην τελείως δεξιά θέση (κάθετα ως προς το περιστρεφόμενο τραπέζι) και σφίξτε τον μοχλό κλειδώματος της γωνίας κλίσης της κεφαλής (38).
- Χαλαρώστε τη βίδα κλειδώματος του περιστρεφόμενου τραπεζιού (46).
- Τοποθετήστε το περιστρεφόμενο τραπέζι (42) στη θέση 0° και σφίξτε τη βίδα κλειδώματος της γωνίας στροφής του τραπεζιού (46).
• Πιέστε τον μοχλό κλειδώματος του κινούμενου προφυλακτήρα (32) και κατεβάστε την κεφαλή κοπής του δισκοπρίονου στην τελείως κάτω θέση.
- Ελέγξτε (με τη βοήθεια ενός εργαλείου μέτρησης) κατά πόσο η θέση του δίσκου κοπής ως προς το τραπέζι εργασίας (42) είναι κάθετη.

Κατά τον έλεγχο το εργαλείο μέτρησης δεν πρέπει να ακουμπά τα δόντια του δίσκου, διότι λόγω του πάχους των λεπίδων σκληρού κράματος το αποτέλεσμα της μέτρησης ενδέχεται να μην είναι ακριβές.

Εάν η ρυθμισμένη γωνία δεν αντιστοιχεί στις 90°, πρέπει να ρυθμιστεί με τον εξής τρόπο:

• Γείρετε την κεφαλή κοπής προς τα αριστερά.
- Στρέψτε τη βίδα ρύθμισης (52) προς τα δεξιά ή προς τα αριστερά ώστε να αυξήσετε ή να μειώσετε τη γωνία κλίσης της κεφαλής κοπής. Κλειδώστε με το παξιμάδι (53) (εικ. Ν).
- Κατόπιν ρύθμισης της κάθετης θέσης του δίσκου κοπής ως προς το περιστρεφόμενο τραπέζι, αφήστε την κεφαλή κοπής να επανέλθει στην άνω θέση.

Με τον ίδιο τρόπο ρυθμίστε τη γωνία κλίσης 45° της κεφαλής κοπής για την κεκλιμένη κοπή, χρησιμοποιώντας τη βίδα ρύθμισης (54) και το παξιμάδι (55) στην αντίθετη πλευρά του βραχίονα (εικ. Ο).

TEXNIKH ΣΥΝΤΗΡΗΣΗ

Προβαίνοντας σε οιεσδήποτε ενέργειες που αφορούν στη συναρμολόγηση, τη ρύθμιση, την τεχνική συντήρηση ή την επισκευή, οφείλετε να αποσυνδέσετε το ρευματολήπτη του καλωδίου τροφοδοσίας από τον ρευματοδότη.

ΚΑΘΑΡΙΣΜΟΣ

• Κατόπιν ολοκλήρωσης της εργασίας, απομακρύνετε όλα τα τμήματα του υλικού και τη σκόνη από το τραπέζι εργασίας καθώς και από την επιφάνεια γύρω από τον δίσκο κοπής και τον προφυλακτήρα του.
• Σκουπίζετε το ηλεκτρικό μηχάνημα με ένα στεγνό πανί ή με πεπιεσμένο αέρα υπό μικρή πίεση.
• Απαγορεύεται να χρησιμοποιείτε νερό ή οποιοδήποτε χημικό υγρό για καθαρισμό του δισκοπρίονου.
  • Διατηρείτε όλες τις λαβές και τις βίδες ρύθμισης σε καθαρή κατάσταση.
• Προς αποφυγή της υπερθέρμανσης του κινητήρα του δισκοπρίονου, συστηματικά καθαρίζετε τις οπές εξαερισμού.
• Πάντοτε φυλάσσετε το δισκοπρίονο σε ένα ξηρό μέρος μακριά από παιδιά.
  • Η αντικατάσταση του καλωδίου τροφοδοσίας και λοιπές εργασίες επισκευής πρέπει να ανατίθενται στο ειδικευμένο συνεργείο τεχνικής συντήρησης.

Συστηματικά ελέγχετε τη σύσφιξη όλων των βιδών και μπουλονιών στερέωσης. Κατά τη χρήση του δισκοπρίονου οι σπειρωτές συνδέσεις χαλαρώνουν.

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΤΟΥ ΔΙΣΚΟΥ ΚΟΠΗΣ

Η αντικατάσταση του δίσκου κοπής μπορεί να πραγματοποιηθεί μόνο όταν το εργαλείο είναι ρυθμισμένο για τη λειτουργία ως φαλτσοπρίονο.

• Έλξατε τον πείρο κλειδώματος της κεφαλής κοπής (39), απεμπλέκοντας τον βραχίονα.
• Αφήστε τον βραχίονα να επανέλθει στην άνω θέση.
  • Πιέστε και κρατήστε τον μοχλό κλειδώματος του κινούμενου προφυλακτήρα (32).
• Μετακινήστε τον κινούμενο προφυλακτήρα (33) προς τα πάνω, ξεβιδώστε τη βίδα (56) και μετακινήστε το κάλυμμα (57) (εικ. Ρ) ώστε να αποκτήσετε πρόσβαση στη βίδα στερέωσης του δίσκου κοπής (58) (εικ. Ρ).
• Πιέστε και κρατήστε το κουμπί κλειδώματος της ατράκτου (12) (μπορεί να χρειαστεί να στρέψετε τον δίσκο κοπής με σκοπό το κλείδωμα της ατράκτου).
• Ξεβιδώστε τη βίδα στερέωσης του δίσκου κοπής (58) στρέφοντάς την δεξιόστροφα (αριστερό σπείρωμα) με το κλειδί.
• Κατεβάστε τον μοχλό κλειδώματος της ατράκτου (12) και αφαιρέστε τη βίδα στερέωσης του δίσκου κοπής μαζί με την εξωτερική φλάντζα (59).

• Πριν από την τοποθέτηση καθαρίστε όλα τα εξαρτήματα τα οποία θα τοποθετήσετε.

• Τοποθετήστε τον καινούργιο δίσκο κοπής έτσι ώστε να εφάπτεται σφιχτά στην επιφάνεια της εσωτερικής φλάντζας και να βρίσκεται κεντρικά ως προς την λέπτυνοή της.

• Τοποθετήστε τον καινούργιο δίσκο κοπής έτοι, ώστε η θέση των δοντιών του δίσκου κοπής και των βελών επάνω του θα αντιστοιχεί στην κατεύθυνση που καταδεικνύεται με τα βέλη επάνω στον άνω προφυλακτήρα.
• Τοποθετήστε την εξωτερική φλάντζα και σφίξτε τη βίδα στερέωσης του δίσκου κοπής αριστερόστροφα, με πιεσμένο το κουμπί κλειδώματος της ατράκτου (12).
  • Τοποθετήστε το κάλυμμα (57) και σφίξτε τη βίδα (56).
• Επαναφέρετε τον κινούμενο προφυλακτήρα του δίσκου κοπής (33) στην αρχική του θέση (ο προφυλακτήρας πρέπει να καλύψει τελείως τον δίσκο κοπής).
• Βεβαιθείτε ότι ο κινούμενος προφυλακτήρας (33) βρίσκεται στη σωστή θέση και μετακινείται ανεμπόδιστα κατά την ανύψωση και την καταβίβαση του βραχίονα.

Προσέξτε τη σωστή κατεύθυνση περιστροφής του δίσκου κοπής (βλ. το βέλος επάνω στον δίσκο κοπής και τον ακίνητο προφυλακτήρα). Κατόπιν αντικατάστασης του δίσκου κοπής στρέψτε τον δίσκο κοπής με το χέρι και βεβαιωθείτε ότι ο δίσκος κοπής κινείται τελείως ανεμπόδιστα.

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΤΩΝ ΨΗΚΤΡΩΝ ΑΝΘΡΑΚΑ

Φθαρμένες (μήκους μικρότερου των 5 χιλιοστών) ψήκτρες άνθρακα, ψήκτρες με καμμένη επιφάνει ή ραγίσματα πρέπει να αντικατασταθούν άμεσα. Θα πρέπει να αντικαταστήσετε και τις δύο ψήκτρες ταυτοχρόνως.

Η αντικατάσταση των ψηκτρών άνθρακα μπορεί να πραγματοποιηθεί μόνο όταν το εργαλείο είναι ρυθμισμένο για τη λειτουργία ως φαλτσοπρίονο.

• Ξεβιδώστε τα καλύμματα των ψηκτρών άνθρακα (60) (εικ. S).
  • Αφαιρέστε τις φθαρμένες ψήκτρες άνθρακα.
• Αφαιρέστε τη σκόνη άνθρακα με τη ροή συμπιεσμένου αέρα υπό μικρή πίεση.
• Τοποθετήστε καινούργιες ψήκτρες άνθρακα (οι ψήκτρες πρέπει να μετακινούνται ανεμπόδιστα στους προσαρμογείς των ψηκτρών) (εικ. Τ).
• Στερεώστε τα καλύμματα των ψηκτρών άνθρακα (60).

Κατόπιν αντικατάστασης των ψηκτρών άνθρακα, ενεργοποιήστε το ηλεκτρικό μηχάνημα και αφήστε το να λειτουργήσει άνευ φορτίου για 1 με 2 λεπτά για την προσαρμογή των ψηκτρών στον συλλέκτη του κινητήρα. Η αντικατάσταση των ψηκτρών άνθρακα πρέπει να ανατίθεται μόνο σε εξειδικευμένο ειδικό. Χρησιμοποιήστε μόνο αυθεντικά ανταλλακτικά.

Όλες οι δυσλειτουργίες πρέπει να επισκευάζονται από το εξουσιοδοτημένο συνεργείο τεχνικής υποστήριξης του κατασκευαστή.

TEXNIKA XAPAKTHPISTIKA

ΟΝΟΜΑΣΤΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

Δισκοπρίονο πολλαπλών χρήσεων
Παράμετροι	Τιμές
Τάση λαμβανόμενου ρεύματος	230 V AC
Συχνότητα δικτύου	50 Hz
Ονομαστική ισχύς	1600 W
Συχνότητα περιστροφής του δίσκου κοπής (άνευ φορτίου)	4800 min ^1
Εξωτερική διάμετρος του δίσκου κοπής	254 mm
Εσωτερική διάμετρος του δίσκου κοπής	30 mm
Κλάση προστασίας	II

Βάρος	15 kg
Έτος κατασκευής	2017

Λειτουργία δισκοπρίονου πάγκου
Μέγιστο πάχος υπό επεξεργασία υλικού		38 mm
Λειτουργία φαλτσοπρίονου
Κλίμακα γωνιών κοπής		0^ ÷ 45^
Κλίμακα κοπή υπό γωνία		± 45^
Διαστάσεις του επεξεργαζόμενου υλικού υπό γωνία/με κλίση	0^ × 0^	70 x 150 mm
	45^ × 0^	70 x 110 mm
	45^ × 45^	40 x 110 mm
	0^ × 45^	40 x 150 mm

ΠΛΗΡΟΦΟΡΙΕΣ ΓΙΑ ΕΠΙΠΕΔΟ ΘΟΡΥΒΟΥ ΚΑΙ ΚΡΑΔΑΣΜΟΥΣ

Δισκοπρίονο πολλαπλών χρήσεων
Επίπεδο ακουστικής πίεσης	Lp_A = 89 dB(A) K= 3 dB(A)
Επίπεδο ακουστικής ισχύος	Lw_A=102 dB(A) K= 3 dB(A)

Πληροφορίες για επίπεδο θορύβου και κραδασμών

Το επίπεδο θορύβου που εκπέμπεται από το ηλεκτρικό μηχάνημα περιγράφεται με τη βοήθεια: της στάθμης ακουστικής πίεσης Lp λ και της στάθμης ακουστικής ισχύος Lw λ (όπου το K είναι η τιμή αβεβαιότητας στη μέτρηση). Το επίπεδο κραδασμών που εκπέμπονται από το ηλεκτρικό μηχάνημα περιγράφεται με τη βοήθεια της επιτάχυνσης της παλμικής κίνησης a _n (όπου το K είναι η τιμή αβεβαιότητας στη μέτρηση).

Η στάθμη της παραγόμενης ακουστικής πίεσης Lp λ , η στάθμη ακουστικής ισχύος Lw λ και η επιτάχυνση της παλμικής κίνησης ah που παρατίθενται σε αυτές τις οδηγίες έχουν υπολογιστεί σύμφωνα με τις απαιτήσεις του προτύπου EN 61029. Η αναφερόμενη στάθμη κραδασμών a _n μπορεί επίσης να χρησιμοποιθεί για την προκαταρκτική εκτίμηση της έκθεσης στους κραδασμούς.

Η δηλωμένη τιμή κραδασμών είναι αντιπροσωπευτική για βασικές εργασίες με το ηλεκτρικό εργαλείο. Η τιμή κραδασμών μπορεί να αλλάξει, εάν το ηλεκτρικό εργαλείο θα χρησιμοποιείται για άλλους σκοπούς. Επίσης, η τιμή κραδασμών μπορεί να επηρεαστεί από ανεπαρκή ή πολύ σπάνια τεχνική συντήρηση. Οι ανωτέρω αιτίες ενδέχεται να προκαλέσουν αύξηση της διάρκειας της έκθεσης στους κραδασμούς κατά το χρονικό διάστημα της λειτουργίας του εργαλείου.

Για την ακριβή εκτίμηση της έκθεσης στους κραδασμούς θα πρέπει να λάβετε υπόψη σας τον χρόνο κατά τον οποίο το εργαλείο είναι απενεργοποιημένο ή κατά τον οποίο είναι ενεργοποιημένο αλλά δεν λειτουργεί. Κατόπιν ακριβούς εκτίμησης όλων των παραγόντων, η συνολική τιμή κραδασμών μπορεί να είναι πολύ χαμηλότερη.

Για την προστασία του χειριστή από τη βλαβερή επίδραση των κραδασμών πρέπει να εφαρμόζετε επιπρόσθετα μέτρα ασφαλείας, ήτοι να εξασφαλίζετε την τεχνική φροντίδα του ηλεκτρικού εργαλείου και των παρελκόμενων εργασίας, να διατηρείτε τη θερμοκρασία των χεριών σας σε αποδεκτό επίπεδο, να τηρείτε το πρόγραμμα εργασίας.

ΠΡΟΣΤΑΣΙΑ ΠΕΡΙΒΑΛΛΟΝΤΟΣ

Ηλεκτρικές συσκευές δεν πρέπει να απορρίπτονται μαζί με τα οικιακά απορρίμματα. Θα πρέπει να παραδίονται στο ειδικό τμήμα ανακύκλωσης. Τις πληροφορίες για το θέμα ανακύκλωσης μπορεί να σας τις παρέχει ο πωλητής του προϊόντος ή οι τοπικές αρχές. Ηλεκτρονικός και ηλεκτρικός εξοπλισμός, το χρονικό περιθώριο λειτουργίας του οποίου Έληξε, περιέχει επικίνδυνες για το περιβάλλον ουσίες. Εξοπλισμός ο οποίος δεν έχει υποστεί ανακύκλωση αποτελεί ενδεχόμενο κίνδυνο για το περιβάλλον και την υγεία του ανθρώπου.

* Διατηρούμε το δικαίωμα εισαγωγής αλλαγών.

Η εταιρεία „Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa, η οποία εδρεύει στη Βαρσοβία στη διεύθυνοη: Pograniczna str. 2/4 (απακολούμενη εφεξής η «Grupa Topex»), προειδοποιεί ότι όλα τα πνευματικά δικαιώματα δημιουργού για το περιεχόμενο των παρούσων οδηγιών (αποκαλούμενων εφεξής οι «Οδηγίες») συμπεριλαμβανομένων του κειμένου, των φωτογραφιών, διαγραμμάτων, εικόνων και σχεδίων, καθώς και της στοιχειοθεσίας, ανήκουν αποκλειστικά στην εταιρεία Grupa Topex και προστατεύονται με το Νόμο περί δικαιώματος δημιουργού και συγγενών δικαιωμάτων από τις 4 Φεβρουσρίου του έτους 1994 (Ενημερωτικό δελτίο των νομοθετημάτων της Δημοκρατίας της Πολωνίας Αρ. 90 Αρθ. 631 με τις υπόμενες μετατροπές). Αντιγραφή, αναπαραγωγή, δημοσίευση, αλλαγή των στοιχείων των οδηγιών χωρίς την έγγραφη έγκριση τηςεταιρείας Grupa Topex αυστηρά απαγορεύεται και μπορεί να οδηγήσει σε έγερση ποινικών και άλλων αξιώσεων.

ES
