Τύπος προϊόντος	Βάση τοίχου τηλεόρασης πλήρους κίνησης
Μάρκα	ECG
Μοντέλο	LD 326001
Συμβατές οθόνες	32" έως 60"
Μέγιστο βάρος τηλεόρασης	30 kg (66 λίβρες)
Συμβατό πρότυπο VESA	VESA 400x400 mm
Ελάχιστη απόσταση από τον τοίχο	56 mm
Μέγιστη απόσταση από τον τοίχο	465 mm
Κλίση εμπρός/πίσω	-2° έως +12°
Τύποι εγκατάστασης	Τοίχος από σκυρόδεμα ή ξύλινο σκελετό
Οδηγίες ασφαλείας	Απαιτείται εγκατάσταση από δύο άτομα, έλεγχος αντοχής τοίχου, απομάκρυνση μικρών εξαρτημάτων από παιδιά
Περιεχόμενο συναρμολόγησης	Βίδες (M4, M5, M6, M8), αποστάτες, ροδέλες, ούπα, μακριά μπουλόνια, πλάκες τοίχου και βάσεις TV
Διαχείριση καλωδίων	Άνοιγμα για καλώδια και συμπεριλαμβανόμενος συρματοσφιγκτήρας
Απαραίτητα εργαλεία	Σταυροκατσάβιδο, ρυθμιζόμενο κλειδί, δράπανο
Προβλεπόμενη χρήση	Μόνο για οικιακή χρήση
Συντήρηση	Έλεγχος σταθερότητας κάθε 2 μήνες
Απόρριψη	Ανακύκλωση συσκευασίας και προϊόντος στο τέλος ζωής
Εγγύηση / Υποστήριξη	Διαθέσιμο εγχειρίδιο στο www.ecg-electro.eu

Συχνές ερωτήσεις - LD 326001 ECG

Ποιες τηλεοράσεις είναι συμβατές με τη βάση ECG LD 326001;

Αυτή η βάση είναι σχεδιασμένη για τηλεοράσεις 32 έως 60 ιντσών με πρότυπο VESA έως 400x400 mm. Βεβαιωθείτε ότι η τηλεόρασή σας ζυγίζει λιγότερο από 30 kg.

Περιλαμβάνει η βάση όλες τις απαραίτητες βίδες;

Ναι, το κιτ περιλαμβάνει βίδες διαφορετικών διαμέτρων (M4, M5, M6, M8) και μηκών, καθώς και αποστάτες και ροδέλες για να προσαρμοστεί στις περισσότερες τηλεοράσεις.

Μπορώ να εγκαταστήσω αυτή τη βάση σε τοίχο γυψοσανίδας;

Το εγχειρίδιο συνιστά εγκατάσταση σε τοίχο από σκυρόδεμα ή ξύλινο σκελετό. Για γυψοσανίδα, ενισχύστε την περιοχή ή συμβουλευτείτε έναν επαγγελματία.

Ποιο είναι το μέγιστο βάρος που υποστηρίζει αυτή η βάση τοίχου;

Το μέγιστο βάρος είναι 30 kg (συμπεριλαμβανομένων των καλωδίων). Μην υπερβαίνετε ποτέ αυτό το όριο.

Πώς ρυθμίζω τη γωνία κλίσης της τηλεόρασης;

Χαλαρώστε τις βίδες στην πλάκα του βραχίονα τοίχου με ένα σταυροκατσάβιδο και ένα κλειδί, γείρετε την τηλεόραση μεταξύ -2° και +12°, στη συνέχεια σφίξτε καλά χωρίς να πιέσετε.

Επιτρέπει η βάση να κρύψει τα καλώδια;

Ναι, υπάρχει μια οπή διέλευσης στον βραχίονα τοίχου και ένας συρματοσφιγκτήρας για την οργάνωση των καλωδίων.

Ποια εργαλεία είναι απαραίτητα για την εγκατάσταση;

Θα χρειαστείτε ένα σταυροκατσάβιδο, ένα ρυθμιζόμενο κλειδί, ένα δράπανο (τρυπάνι 10,5 mm για σκυρόδεμα, 4,5 mm για ξύλο) και ένα αλφάδι.

Είναι δύσκολη η εγκατάσταση της βάσης;

Η εγκατάσταση είναι απλή αν ακολουθήσετε τις οδηγίες. Απαιτεί δύο άτομα για τον ασφαλή χειρισμό της τηλεόρασης.

Πώς συντηρώ τη βάση τοίχου;

Ελέγξτε τη σταθερότητα της βάσης και των συνδέσμων κάθε 2 μήνες. Καθαρίστε με ένα μαλακό πανί.

Τι κάνω αν λείπει ή είναι ελαττωματικό ένα εξάρτημα;

Επικοινωνήστε με τον μεταπωλητή σας πριν την εγκατάσταση. Μην χρησιμοποιείτε ελαττωματικά εξαρτήματα. Το εγχειρίδιο είναι διαθέσιμο στο www.ecg-electro.eu.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ LD 326001 ECG

ΒΑΣΗ ΤΟΙΧΟΥ ΓΙΑ ΤΗΛΕΟΡΑΣΗ LED ME ΔΥΝΑΤΟΤΗΤΑ ΠΛΗΡΟΥΣ ΚΙΝΗΣΗΣ ΕΓΧΕΙΡΙΔΙΟ ΟΔΗΓΙΩΝ

Διαβάστε προσεκτικά και φυλάξτε για μελλοντική χρήση!

Απευθυνθείτε σε ειδικευμένο επαγγελματία για τη σωστή εγκατάσταση της βάσης τοίχου. Πριν από την εγκατάσταση της βάσης τοίχου, ελέγξτε το περιεχόμενο του κιτ συναρμολόγησης και ενημερώστε τον προμηθευτή σας σε περίπτωση που διαπιστώσετε ότι κάποια στοιχεία λείπουν ή είναι ελαττωματικά. Μην χρησιμοποιείτε ελαττωματικά στοιχεία!! Χρησιμοποιήστε τη βάση τοίχου αποκλειστικά για τον σκοπό που προορίζεται από τον κατασκευαστή. Πριν από την εγκατάσταση, βεβαιωθείτε ότι ο τοίχος έχει επαρκή αντοχή για τη στήριξη της βάσης τοίχου (ειδικά όσον αφορά στο βάρος). Βεβαιωθείτε επίσης ότι δεν περνάνε γραμμές ρεύματος, νερού, αερίου ή άλλες μέσα από τον τοίχο στην περιοχή εγκατάστασης. Διατηρήστε την προβλεπόμενη απόσταση μεταξύ της τηλεόρασης και του τοίχου (εξαρτάται από το μοντέλο της τηλεόρασης). Εγκαταστήστε τη βάση τοίχου σε ασφαλή θέση, όπου δεν αποτελεί κίνδυνο για κανέναν. Αφού στερεώσετε τη βάση τοίχου και την τηλεόραση επίπεδης οθόνης, βεβαιωθείτε ότι είναι επαρκώς σταθερές και ασφαλείς. Αυτή η επιθεώρηση πρέπει να επαναλαμβάνεται σε τακτική βάση, κάθε 2 μήνες.

Ο εξοπλισμός είναι σχεδιασμένος για εγκατάσταση σε ξύλινες δοκούς ή συμπαγείς τοίχους από σκυρόδεμα. Πριν από την εγκατάσταση, βεβαιωθείτε ότι η επιφάνεια συναρμολόγησης έχει την απαραίτητη ικανότητα φόρτισης για τη στήριξη του συνολικού βάρους της τηλεόρασης και της βάσης. Μην υπερβαίνετε ποτέ τη μέγιστη ικανότητα της βάσης, η οποία είναι 30 κιλά, μαζί με τα καλώδια.

Αυτό το προϊόν είναι σχεδιασμένο μόνο για οικιακή χρήση. Η χρήση του προϊόντος σε εξωτερικούς χώρους μπορεί να έχει ως αποτέλεσμα αστοχία του προϊόντος ή τραυματισμό ατόμων.

Ο κατασκευαστής δεν φέρει ευθύνη για ζημίες στον εξοπλισμό ή βλάβες στην υγεία που προκλήθηκαν από ακατάλληλη εγκατάσταση της βάσης τοίχου.

1. Διαβάστε όλες τις οδηγίες και βεβαιωθείτε ότι τις κατανοείτε πριν από την εγκατάσταση. Εάν έχετε απορίες για οποιοδήποτε μέρος της

διαδικασίας εγκατάστασης, επικοινωνήστε με έναν επαγγελματία τεχνικό για βοήθεια.

1. Ο τοίχος ή η επιφάνεια στην οποία θα στερεωθεί η βάση πρέπει να έχει ικανότητα στήριξης του συνολικού βάρους της βάσης τοίχου και της τηλεόρασης. Διαφορετικά θα απαιτηθεί ενίσχυση.

2. Η εγκατάσταση απαιτεί τη συνεργασία τουλάχιστον δύο ανθρώπων, καθώς και τη χρήση μηχανικού μηχανισμού ασφάλειας και κατάλληλων εργαλείων. Διαφορετικά μπορεί να προκληθούν υλικές ζημιές ή σοβαρός ή θανάσιμος τραυματισμός.

3. Ακολουθήστε όλες τις οδηγίες και τις συστάσεις που αφορούν στον επαρκή αερισμό και στην επιλογή κατάλληλης θέσης για την αγκύρωση της τηλεόρασης. Ανατρέξτε στο εγχειρίδιο της τηλεόρασής σας για περισσότερες πληροφορίες.

4. Το προϊόν περιέχει σχετικά μικρά εξαρτήματα, τα οποία ενδέχεται να προκαλέσουν πνιγμό σε περίπτωση εισπνοής ή κατάποσης. Κρατήστε αυτά τα στοιχεία μακριά από μέρη στα οποία μπορούν να φτάσουν παιδιά!

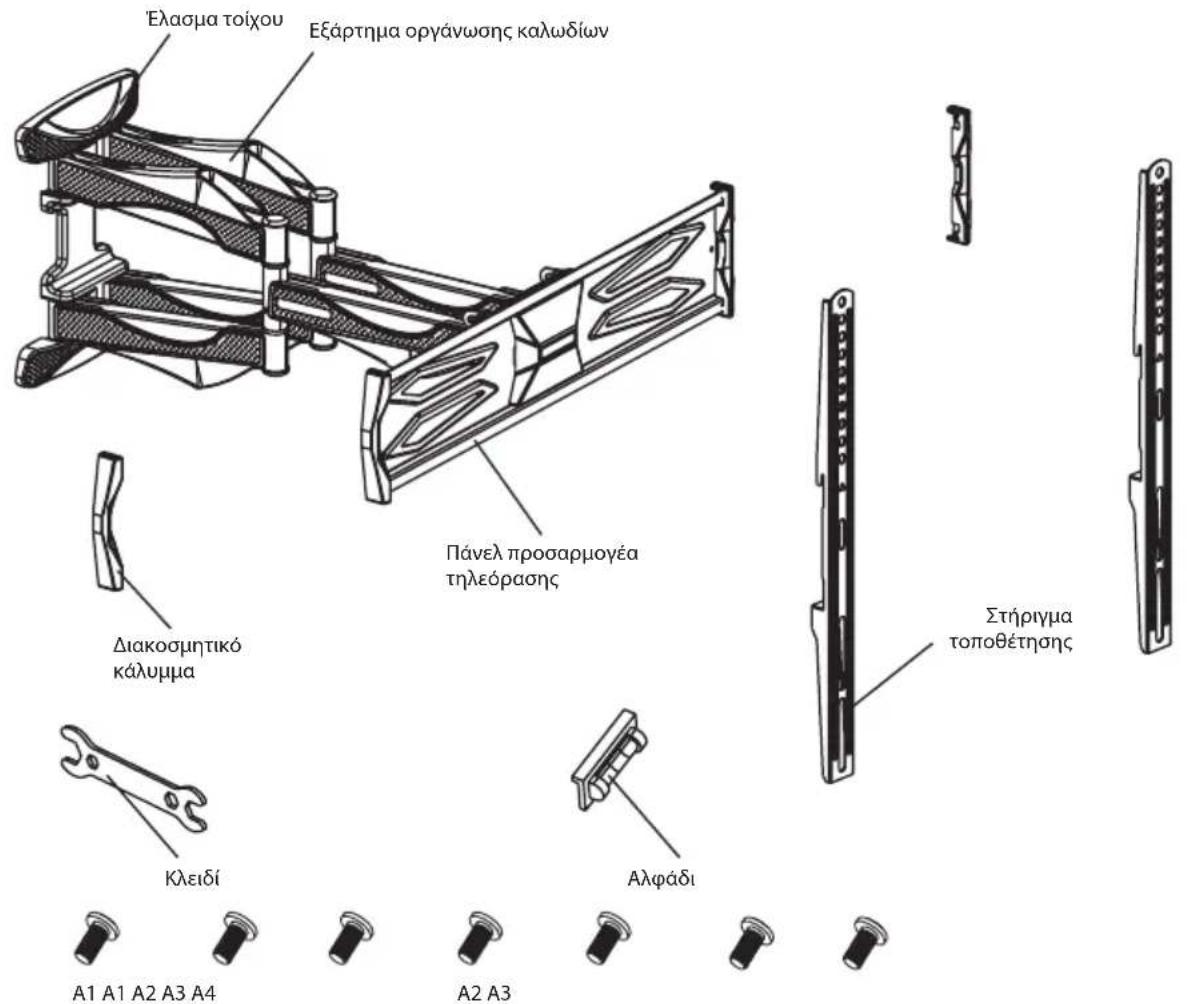

ПЕРИГРАФН

Κιτ συναρμολόγησης

A4 A5 A6

B2 B3B1

Προσδιορισμός Τεμάχια Περιγραφή
A1	4 Βίδα M4 × 12 mm
	4 Βίδα M4 × 25 mm
A2	4 Βίδα M5 × 12 mm
	4 Βίδα M5 × 25 mm
A3	4 Βίδα M6 × 12 mm
	4 Βίδα M6 × 25 mm
A4	4 Βίδα M8 × 16 mm
	4 Βίδα M8 × 25 mm
A5 4 Αποστάτης
A6 4 Ροδέλα για κοντή βίδα
B1 4 Μακριά βίδα
B2 4 Ούπα
B3 4 Ροδέλα για μακριά βίδα

ΣΥΝΑΡΜΟΛΟΓΗΣΗ

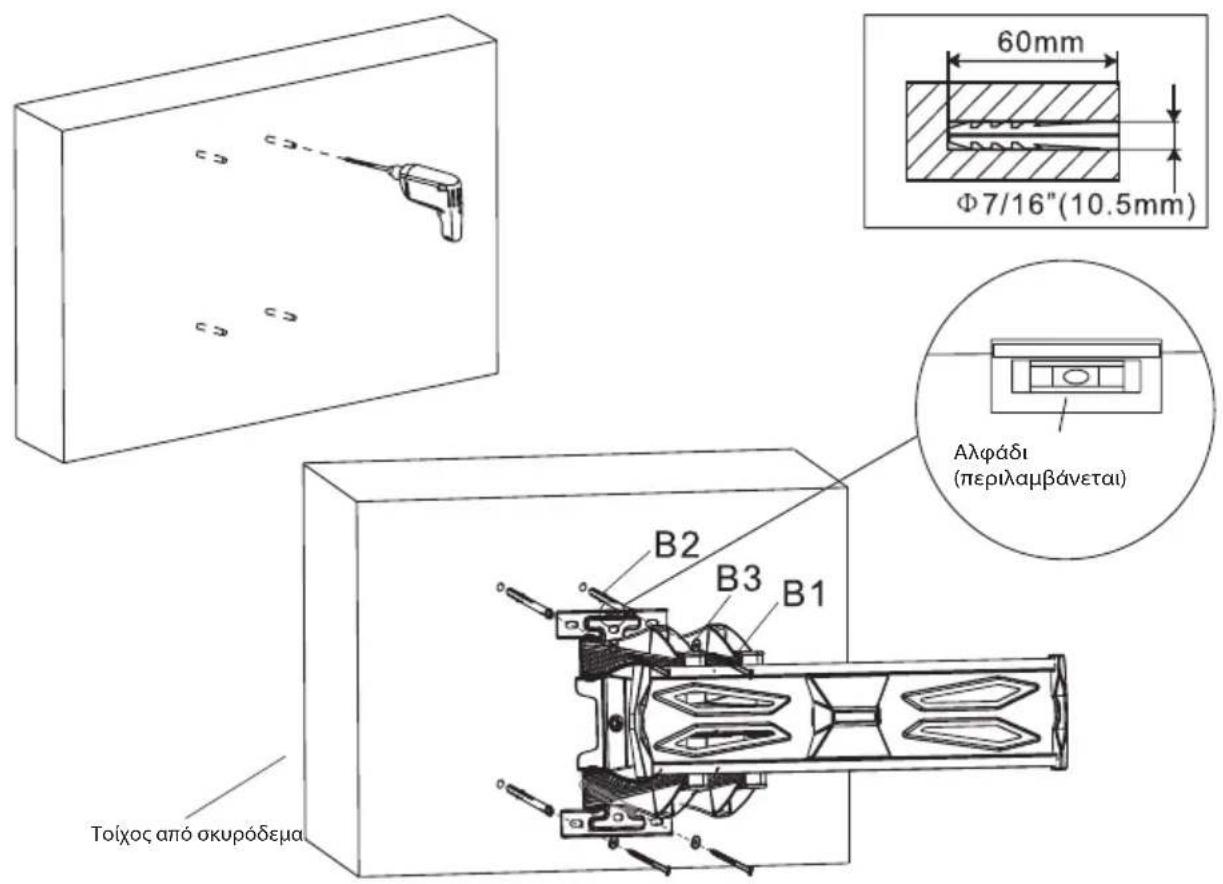

1A – Συναρμολόγηση για τοίχο από σκυρόδεμα

Τοποθετήστε το έλασμα τοίχου στον τοίχο, οριζοντιώστε το και χρησιμοποιήστε το ως πρότυπο για να σημειώσετε τις θέσεις για τέσσερις οπές. Ανοίξτε τέσσερις οπές διαμέτρου 10,5 mm και βάθους 60 mm. Εισάγετε τέσσερα ούπα (B2) στις οπές και στερεώστε το έλασμα τοίχου στον τοίχο χρησιμοποιώντας μακριές βίδες (B1) και ροδέλες (B3). Σφίξτε καλά τις βίδες, αλλά όχι υπερβολικά.

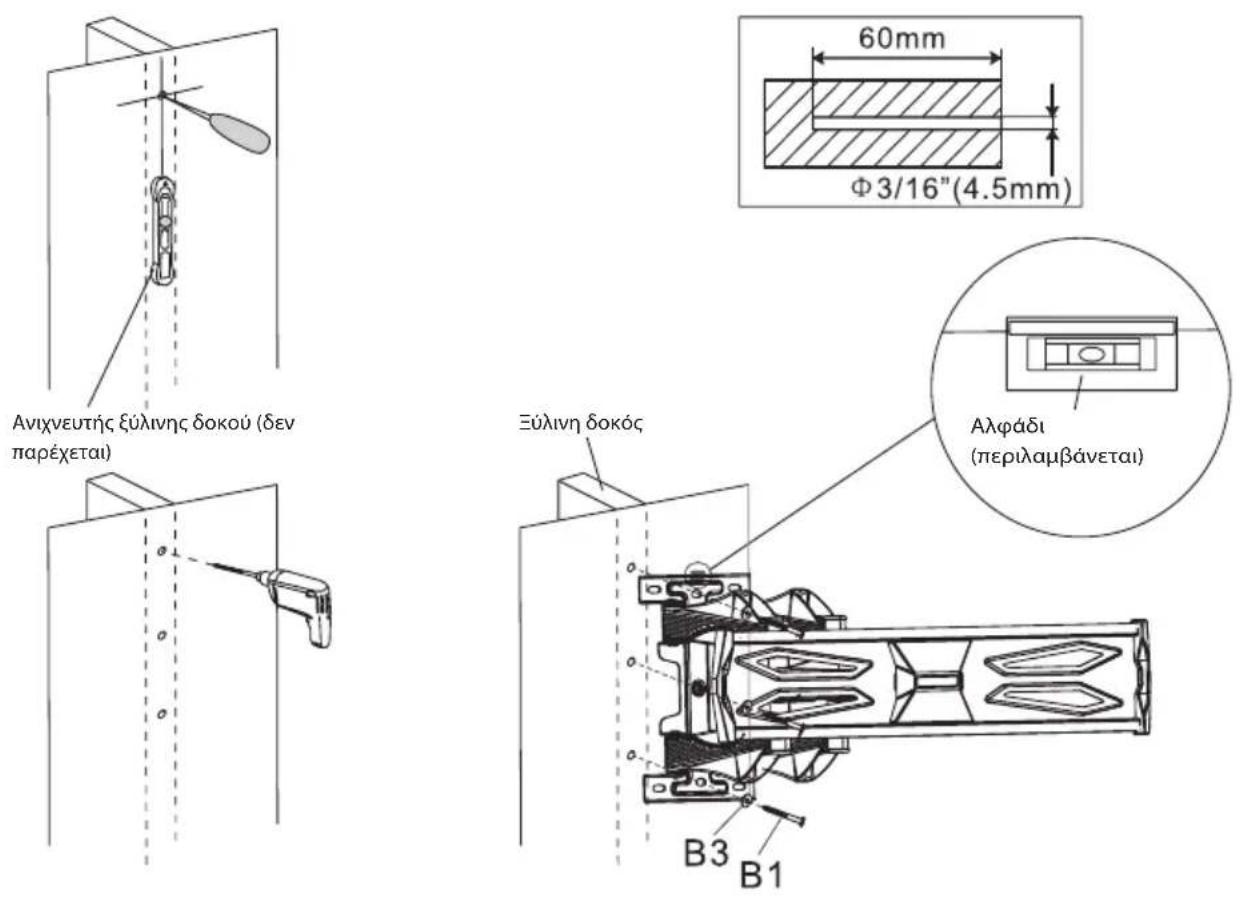

1B – Συναρμολόγηση για ξύλινες δοκούς

Χρησιμοποιήστε το έλασμα τοίχου ως πρότυπο. Βεβαιωθείτε ότι είναι οριζόντιο και σημειώστε τις θέσεις για τέσσερις οπές στήριξης στην ξύλινη δοκό. Ανοίξτε τέσσερις οπές διαμέτρου 4,5 mm και βάθους 60 mm. Τοποθετήστε το έλασμα τοίχου οριζόντια και στερεώστε το στον τοίχο χρησιμοποιώντας τέσσερις μακριές βίδες (B1) και ροδέλες (B3). Σφίξτε καλά τις βίδες, αλλά όχι υπερβολικά.

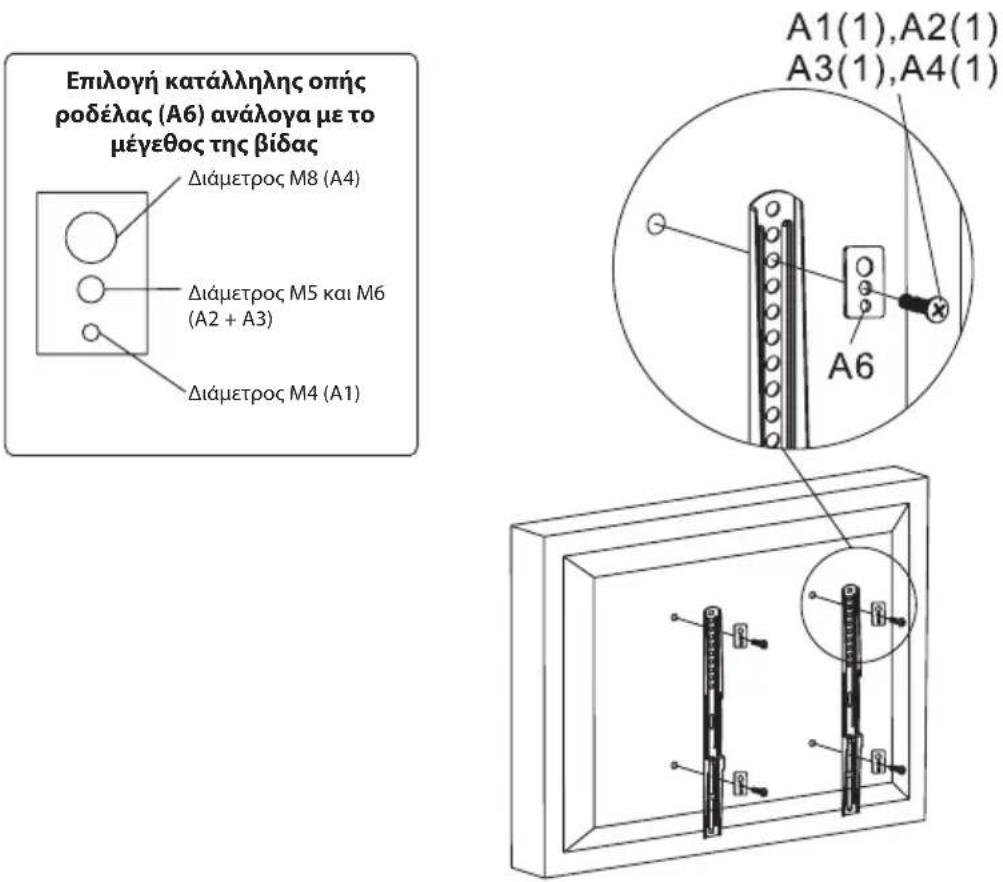

2A – Τοποθέτηση των στηριγμάτων σε τηλεόραση με επίπεδη πλάτη

Ελέγξτε πώς είναι διατεταγμένες οι οπές στερέωσης στην πίσω πλευρά της συσκευής τηλεόρασης. Επιλέξτε τις κατάλληλες βίδες για την τηλεόραση. Προσαρτήστε και τα δύο στηρίγματα τοποθέτησης στην τηλεόραση με δύο βίδες (Α1–Α4, μήκος 12 mm) και ροδέλες (Α6). Σφίξτε καλά τις βίδες, αλλά όχι υπερβολικά.

Προειδοποίηση: Εάν οι οπές στην πλάτη της τηλεόρασης είναι πολύ ρηχές και δεν ταιριάζει καμία από τις παρεχόμενες βίδες σε αυτές, χρησιμοποιήστε κατάλληλες βίδες της επιλογής σας.

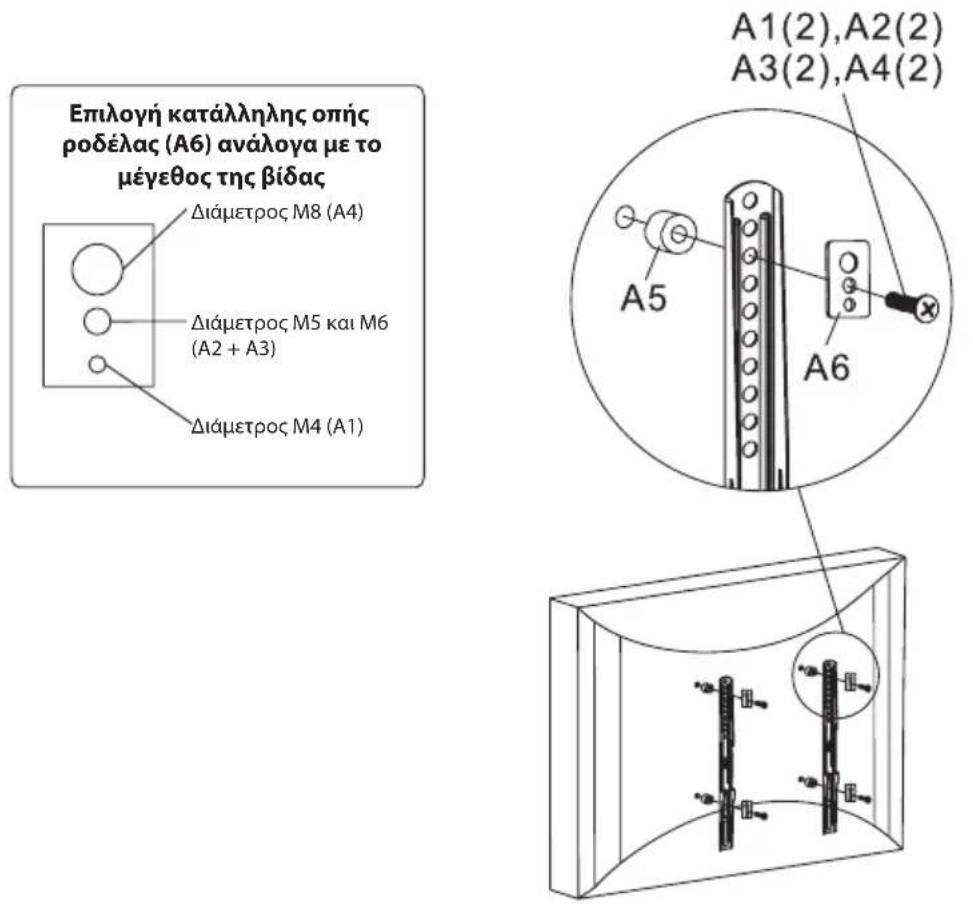

2A – Τοποθέτηση των στηριγμάτων σε τηλεόραση με καμπυλωτή πλάτη

Ελέγξτε πώς είναι διατεταγμένες οι οπές στερέωσης στην πίσω πλευρά της συσκευής τηλεόρασης. Επιλέξτε τις κατάλληλες βίδες για την τηλεόραση. Προσαρτήστε και τα δύο στηρίγματα τοποθέτησης στην τηλεόραση με δύο βίδες (Α1–Α4, μήκος 25 mm), αποστάτες (Α5) και ροδέλες (Α6). Σφίξτε καλά τις βίδες, αλλά όχι υπερβολικά.

Προειδοποίηση: Εάν οι οπές στην πλάτη της τηλεόρασης είναι πολύ ρηχές και δεν ταιριάζει καμία από τις παρεχόμενες βίδες σε αυτές, χρησιμοποιήστε κατάλληλες βίδες της επιλογής σας.

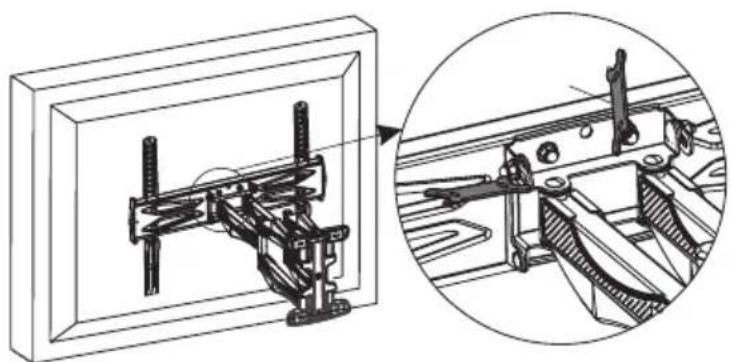

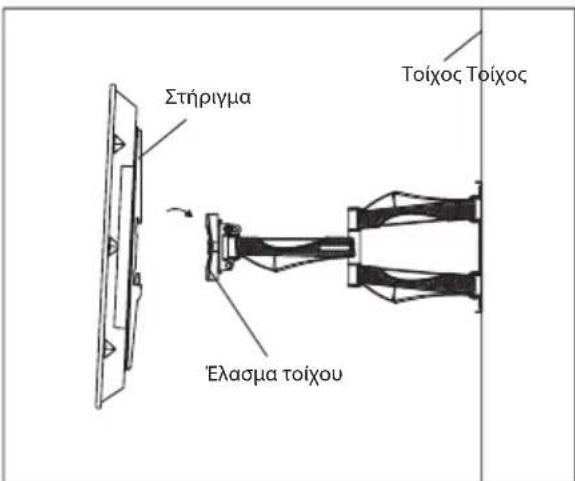

3 – Εγκατάσταση των στηριγμάτων στο έλασμα τοίχου

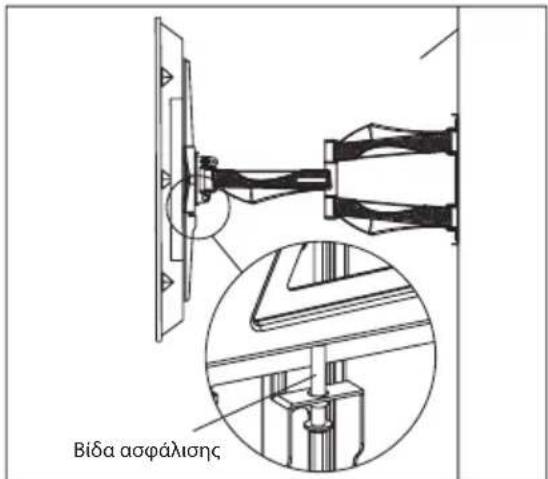

Προσαρτήστε τα στηρίγματα στο έλασμα τοίχου έτσι ώστε η φλάντζα του προσαρμογέα να βρίσκεται επάνω στις ράγες του ελάσματος τοίχου. Σφίξτε τη βίδα ασφάλισης στις ράγες κάθε στηρίγματος. Σφίξτε καλά τη βίδα, αλλά όχι υπερβολικά.

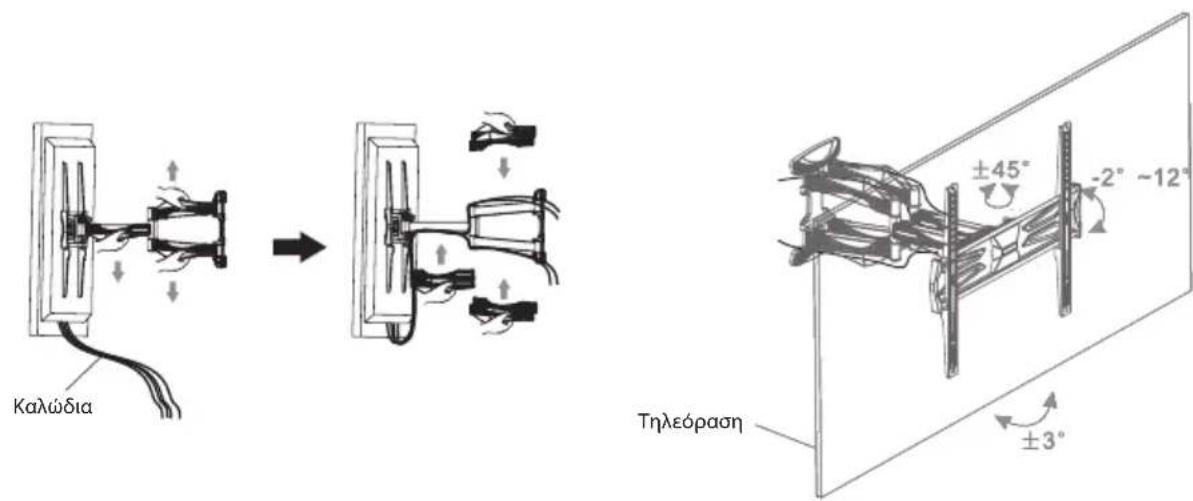

4 – Στερέωση καλωδίου, ρύθμιση γωνία κλίσης και σφίξιμο

Μπορείτε να περάσετε την καλωδίωση διαμέσου της οπής καλωδίου στον βραχίονα τοίχου του στηρίγματος. Αφού τραβήξετε τα καλώδια διαμέσου της οπής, τοποθετήστε το παρεχόμενο εξάρτημα οργάνωσης καλωδίων. Χαλαρώστε τις βίδες στο έλασμα του βραχίονα τοίχου για να ρυθμίσετε τη γωνία κλίσης της τηλεόρασης όπως φαίνεται παρακάτω. Για να χαλαρώσετε και να σφίξετε τις βίδες, χρησιμοποιήσετε σταυροκατσάβιδο (Phillips) και κλειδί. Αφού προσαρμόσετε τη γωνία με τον επιθυμητό τρόπο, σφίξτε ξανά καλά τις βίδες, αλλά όχι με υπερβολική δύναμη.

TEXNIKEΣ ΠΡΟΔΙΑΓΡΑΦΕΣ

Μέγεθος πάνελ: 32" έως 60"

Μέγιστο βάρος τηλεόρασης: 30 κιλά

Συμβατότητα: VESA 400×400

κλίση εμπρός/πίσω: -2° έως +12°

Απόσταση από τον τοίχο: 56–465 mm

ΧΡΗΣΗ ΚΑΙ ΑΠΟΡΡΙΨΗ ΑΠΟΒΛΗΤΩΝ

Χαρτί περιτυλίγματος και αυλακωτό χαρτόνι – παραδώστε σε σημείο ανακύκλωσης. Μεμβράνη συσκευασίας, σακούλες ΡΕ, πλαστικά στοιχεία – πετάξτε σε κάδους ανακύκλωσης πλαστικών.

ΑΠΟΡΡΙΨΗ ΠΡΟΪΟΝΤΩΝ ΣΤΟ ΤΕΛΟΣ ΤΗΣ ΖΩΗΣ ΤΟΥΣ

Το απεικονιζόμενο σύμβολο στο προϊόν ή στη συσκευασία σημαίνει ότι το προϊόν δεν πρέπει να αντιμετωπίζεται ως σύνηθες οικιακό απόβλητο. Παραδώστε το προϊόν στο προβλεπόμενο σημείο για ανακύκλωση. Αποτρέψτε τις αρνητικές επιπτώσεις στην ανθρώπινη υγεία και στο περιβάλλον ανακυκλώνοντας σωστά το προϊόν σας. Η ανακύκλωση συμβάλλει στη διατήρηση των φυσικών πόρων. Για περισσότερες πληροφορίες σχετικά με την ανακύκλωση αυτού του προϊόντος, επικοινωνήστε με τις τοπικές αρχές, τον τοπικό οργανισμό επεξεργασίας απορριμμάτων ή το κατάστημα από το οποίο αγοράσατε το προϊόν.

08/05

Το εγχειρίδιο χειρισμού είναι διαθέσιμο στην τοποθεσία Web www.ecg-electro.eu. Με την επιφύλαξη αλλαγών στο κείμενο και στις τεχνικές παραμέτρους.
