LD 326001 - Nekategorizováno ECG - Bezplatný návod k obsluze

Typ produktu	Plně pohyblivý nástěnný držák TV
Značka	ECG
Model	LD 326001
Kompatibilní obrazovky	32" až 60"
Maximální hmotnost televizoru	30 kg (66 lb)
Kompatibilní norma VESA	VESA 400x400 mm
Minimální vzdálenost od stěny	56 mm
Maximální vzdálenost od stěny	465 mm
Náklon dopředu/dozadu	-2° až +12°
Typy instalace	Betonová zeď nebo dřevěný rám
Bezpečnostní pokyny	Instalace vyžaduje dvě osoby, kontrola nosnosti stěny, malé části uchovávejte mimo dosah dětí
Obsah sestavy	Šrouby (M4, M5, M6, M8), rozpěrky, podložky, hmoždinky, dlouhé šrouby, nástěnné desky a držáky TV
Správa kabelů	Průchodka pro kabely a stahovací pásek včetně
Potřebné nástroje	Křížový šroubovák, nastavitelný klíč, vrtačka
Určené použití	Pouze pro domácí použití
Údržba	Kontrola stability každé 2 měsíce
Likvidace	Recyklace obalů a produktu po skončení životnosti
Záruka / Podpora	Manuál k dispozici na www.ecg-electro.eu

Často kladené otázky - LD 326001 ECG

Které televizory jsou kompatibilní s držákem ECG LD 326001?

Tento držák je určen pro televizory o 32 až 60 palcích s normou VESA až 400x400 mm. Zkontrolujte, že váš televizor váží méně než 30 kg.

Obsahuje držák všechny potřebné šrouby?

Ano, sada obsahuje šrouby různých průměrů (M4, M5, M6, M8) a délek, stejně jako rozpěrky a podložky pro přizpůsobení většině televizorů.

Mohu tento držák nainstalovat na sádrokartonovou zeď?

Manuál doporučuje instalaci na betonovou zeď nebo dřevěný rám. U sádrokartonu zpevněte oblast nebo se poraďte s odborníkem.

Jaká je maximální hmotnost podporovaná tímto nástěnným držákem?

Maximální hmotnost je 30 kg (včetně kabelů). Nikdy tuto hranici nepřekračujte.

Jak upravit úhel náklonu televizoru?

Povolte šrouby na desce nástěnného ramene pomocí křížového šroubováku a klíče, nakloňte televizor mezi -2° a +12°, poté pevně dotáhněte bez přetěžování.

Umožňuje držák schovat kabely?

Ano, na nástěnném rameni je průchodka a součástí je stahovací pásek pro uspořádání kabelů.

Jaké nástroje jsou potřebné pro instalaci?

Budete potřebovat křížový šroubovák, nastavitelný klíč, vrtačku (vrták 10,5 mm pro beton, 4,5 mm pro dřevo) a vodováhu.

Je držák náročný na instalaci?

Instalace je jednoduchá, pokud se řídíte pokyny. Vyžaduje dvě osoby pro bezpečnou manipulaci s televizorem.

Jak udržovat nástěnný držák?

Kontrolujte stabilitu držáku a upevnění každé 2 měsíce. Čistěte jemným hadříkem.

Co dělat, když chybí nebo je vadný díl?

Před instalací kontaktujte svého prodejce. Nepoužívejte vadné díly. Manuál je k dispozici na www.ecg-electro.eu.

NÁVOD K OBSLUZE LD 326001 ECG

Čtěte pozorně a uschovejte pro budoucí potřebu!

Pro správnou montáž nástěnného držáku se obratte na kvalifikovaného odborníka. Předinstalacínástěnnéhodržákuzkontrolujteobsah montážního setu a v případě chybějících nebo vadných komponent informujte svého prodejce. Poškozené součásti nikdy nepoužívejte!! Nástěnný držák použijte jen pro stanovený účel uvedený výrobcem. Před instalací si bezpodmínečně ověřte způsobilost zdi (především kvůli nosnosti). Dále se ujistěte, že se ve zdi v místě zamýšlené instalace nenachází el. vedení, vodovodní, plynové nebo jiné potrubí. Dodržujte předepsanou bezpečnou vzdálenost TV od zdí (závisí na modelu TV). Nástěnný držák nainstalujte na bezpečné místo, na kterém nemůže způsobit ohrožení osob. Po montáži nástěnného držáku a ploché obrazovky prověřte dostatečnou stabilitu a bezpečnost provozu. Kontrola by se měla opakovat v pravidelných intervalech každé 2 měsíce.

Zařízení je určeno k instalaci na dřevěné příčky nebo pevné betonové zdi. Před instalací se ujistěte, že má montážní povrch dostatečnou nosnost, aby unesl celkovou hmotnost televizoru a držáku. Nikdy nepřekračujte maximální nosnost držáku 30 kg včetně kabelů.

Tento produkt je určen pouze pro vnitřní použití. Venkovní použití může mít za následek selhání produktu nebo úraz.

Výrobce neručí za škody na zařízení a na zdraví zapříčiněné nesprávným nainstalováním nástěnného držáku.

1. Před instalací si pozorně přečtěte veškeré pokyny a ujistěte se, že jste jim dobře porozuměli. V případě, že si nejste jisti některou částí procesu instalace, požádejte o pomoc profesionálního technika.
2. Stěna nebo plocha pro upevnění musí mít dostatečnou nosnost pro celkovou hmotnost držáku a televizoru. V opačném případě je nutné provést zpevnění.

3. Instalace vyžaduje součinnost minimálně dvou osob a použití mechanického zabezpečení a vhodného nářadí. V opačném případě může dojít k poškození majetku nebo vážnému poranění či smrtelnému úrazu.

4. Dodržujte všechny pokyny a doporučení týkající se odpovídajícího odvětrání a výběru vhodného místa pro upevnění televizoru. Další informace viz příručka vašeho televizoru.

5. Výrobek obsahuje drobné součásti, které mohou při vdechnutí nebo polknutí představovat riziko udušení. Tyto součásti držte mimo dosah dětí!

POPIS

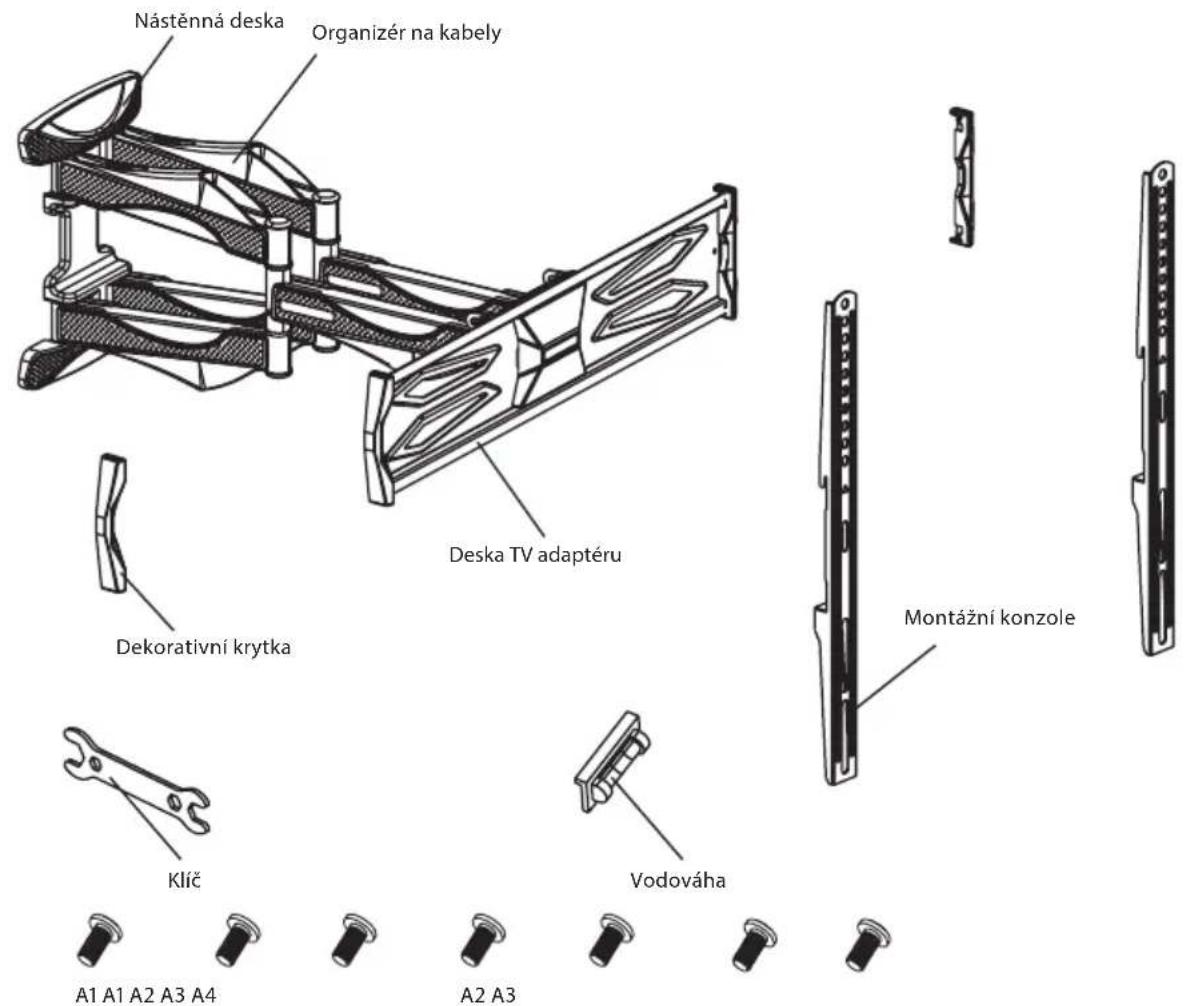

Montážní sada

A4 A5 A6

B2 B3B1

Označení Ks Popis
A1	4 Šroub M4 × 12 mm
	4 Šroub M4 × 25 mm
A2	4 Šroub M5 × 12 mm
	4 Šroub M5 × 25 mm
A3	4 Šroub M6 × 12 mm
	4 Šroub M6 × 25 mm
A4	4 Šroub M8 × 16 mm
	4 Šroub M8 × 25 mm
A5 4 Distanční vložka
A6 4 Podložka krátkého šroubu
B1 4 Dlouhý šroub
B2 4 Hmoždinka
B3 4 Podložka dlouhého šroubu

MONTÁŽ

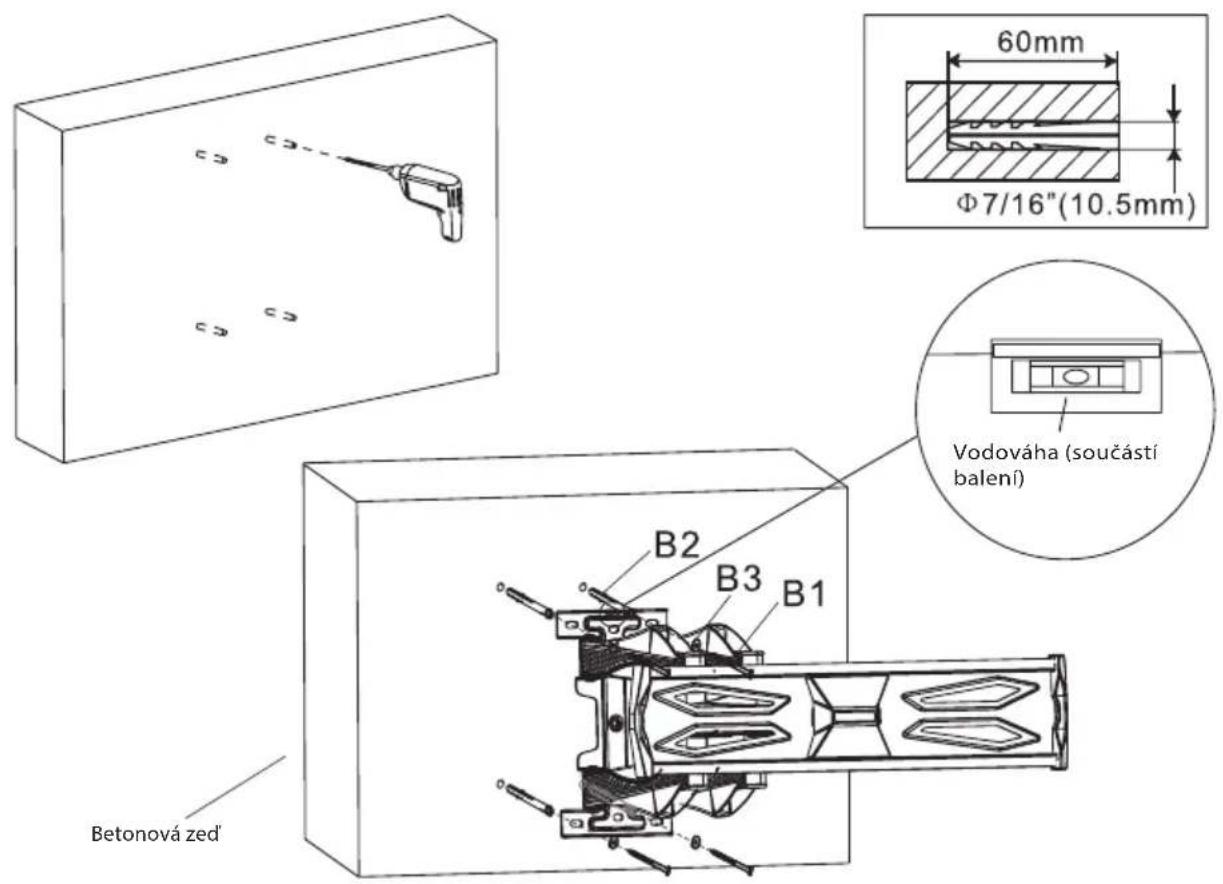

1A – Montáž na betonovou zed'

Nástěnnou desku přiložte ke zdi, vyrovnejte do vodorovné polohy a použijte jako šablonu k vyznačení čtyřech otvorů. Vyvrtejte čtyři otvory o průměru 10,5 mm a hloubce 60 mm. Do otvorů zasuňte čtyři hmoždinky (B2) a připevněte dlouhými šrouby (B1) s podložkami (B3) nástěnnou desku ke zdi. Šrouby utáhněte pevně, ne však přílišnou silou.

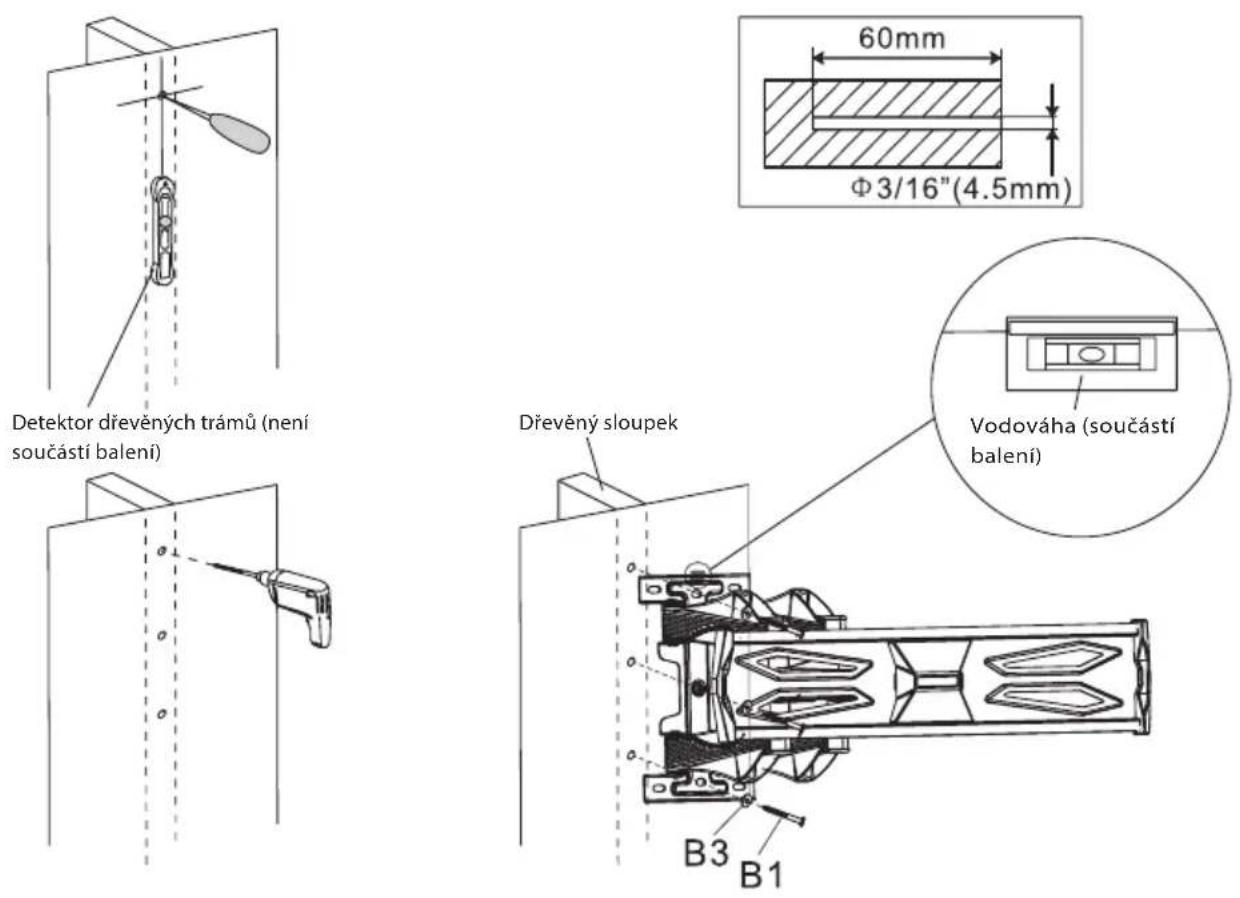

1B – Montáž do dřevěné příčky

Nástěnnou desku použijte jako šablonu. Ujistěte se, že je vodorovně, a do dřevěného sloupku si vyznačte čtyři montážní otvory. Vyvrtejte čtyři otvory o průměru 4,5 mm a hloubce 60 mm. Přiložte vodorovně nástěnnou desku a pomocí čtyř dlouhých šroubů (B1) a podložek (B3) ji připevněte ke zdi. Šrouby utáhněte pevně, ne však přílišnou silou.

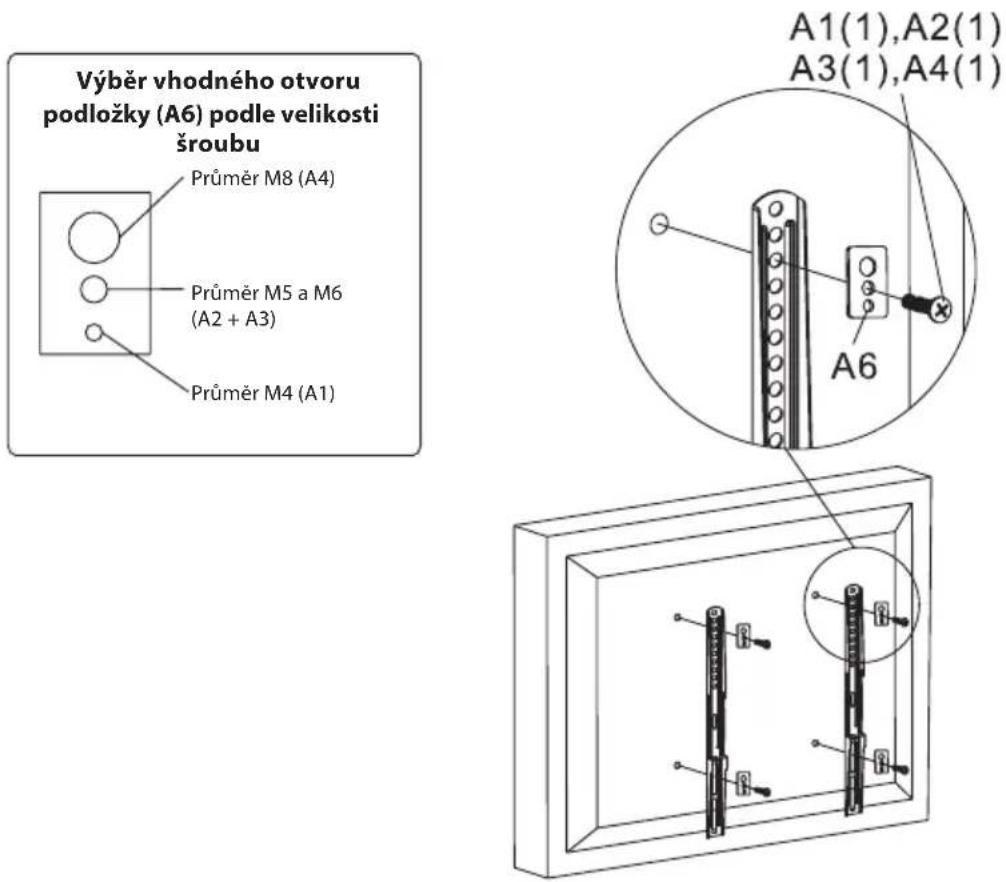

2A – Připevnění montážních konzolí k televizoru s plochými zády

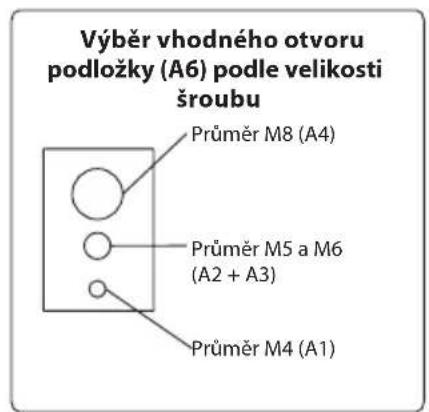

Zjistěte, jak jsou uspořádány montážní otvory na zadní straně vašeho televizoru. Vyberte vhodné šrouby pro váš televizor. Připevněte obě montážní konzole k televizoru pomocí dvou šroubů (A1–A4, s délkou 12 mm) a podložky (A6). Šrouby utáhněte pevně, ne však přílišnou silou.

Upozornění: Pokud jsou otvory na zadní straně vašeho televizoru příliš mělké a žádný z přiložených šroubů do nich nesedí, použijte vhodné šrouby dle vlastního výběru.

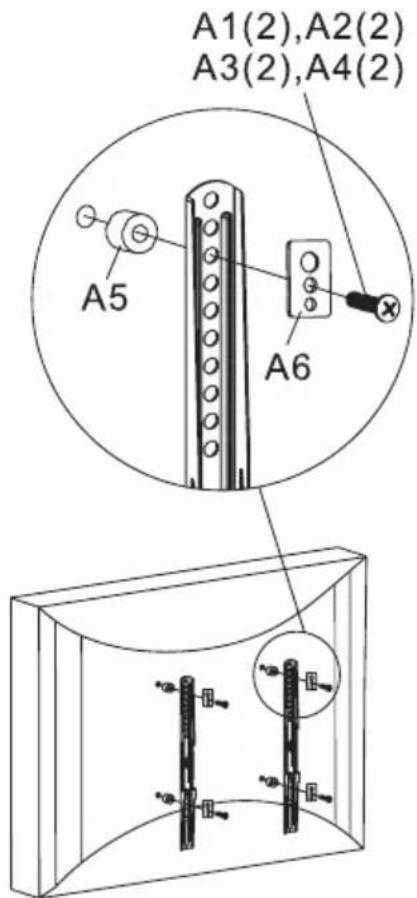

2B – Připevnění montážních konzolí k televizoru s kulatými zády

Zjistěte, jak jsou uspořádány montážní otvory na zadní straně vašeho televizoru. Vyberte vhodné šrouby pro váš televizor. Připevněte obě montážní konzole k televizoru pomocí dvou šroubů (A1–A4, s délkou 25 mm), distanční vložky (A5) a podložky (A6). Šrouby utáhněte pevně, ne však přílišnou silou.

Upozornění: Pokud jsou otvory na zadní straně vašeho televizoru příliš mělké a žádný z přiložených šroubů do nich nesedí, použijte vhodné šrouby dle vlastního výběru.

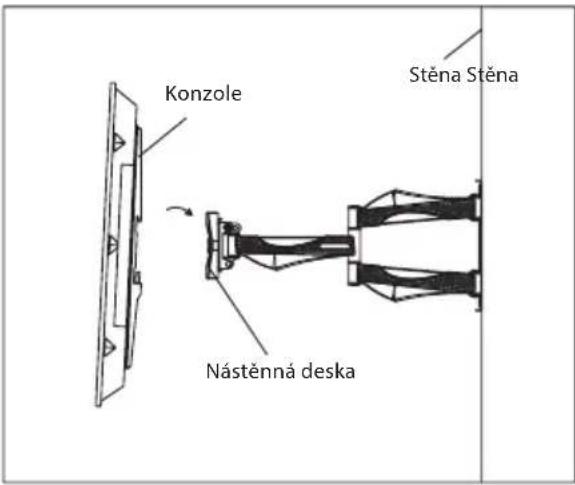

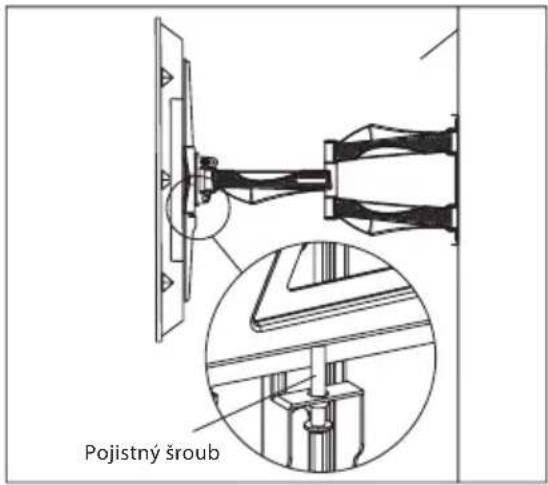

3 – Nasazení konzolí k nástěnné desce

Konzole prípevněte k nástěnné desce tak, že prírubu konzole nasunete do kolejnic nástěnné desky. Dotáhněte pojistný šroub na kolejnici každé konzole. Utáhněte pevně, ne však prílišnou silou.

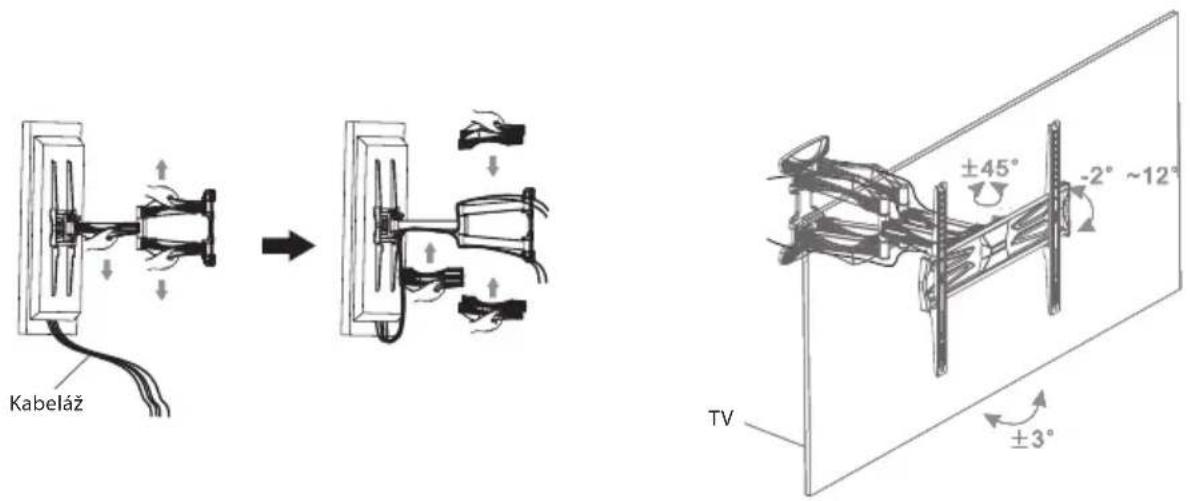

4 – Protažení kabelů, nastavení úhlu náklonu a dotažení

Kabeláž můžete prostrčit otvorem na kabely na nástěnném rameni držáku. Po protažení kabelů na otvor nasadte na nástěnné rameno přiložený organizér na kabely.

Povolením šroubů na desce nástěnného ramene můžete nastavit úhel náklonu televizoru, viz obrázek níže. Šrouby povolujte a utahujte pomocí křížového šroubováku a francouzského klíče. Po nastavení požadovaného úhlu šrouby opět pevně utáhněte, ne však přílišnou silou.

TECHNICKÉ ÚDAJE

Úhlopříčka obrazovky: 32" až 60"

Maximální nosnost: 30 kg

Kompatibilita: VESA 400×400

Naklánění dopředu/dozadu: -2° až +12°

Odstup od zdi: 56-465 mm

VYUŽITÍ A LIKVIDACE ODPADU

Balicí papír a vlnitá lepenka – odevzdat do sběrných surovin. Přebalová folie, PE sáčky, plastové díly – do sběrných kontejnerů na plasty.

LIKVIDACE VÝROBKU PO UKONČENÍ ŽIVOTNOSTI

Vyobrazený symbol na produktu nebo na obalu znamená, že s produktem by nemělo být nakládáno jako s domovním odpadem. Produkt odevzdejte na místo určené pro recyklaci. Správnou likvidací produktu zabráníte negativním vlivům na lidské zdraví a životní prostředí. Recyklace materiálů přispívá k ochraně přírodních zdrojů. Více informací o recyklaci tohoto produktu Vám poskytne obecní úřad, organizace pro zpracování domovního odpadu nebo prodejní místo, kde jste produkt zakoupili.

Návod k obsluze je k dispozici na webových stránkách www.ecg-electro.eu.

Změna textu a technických parametrů vyhrazena.

08/05
