Toote tüüp	Täisliikumisega teleri seinakinnitus
Bränd	ECG
Mudel	LD 326001
Ühilduvad ekraanid	32" kuni 60"
Teleri maksimaalne kaal	30 kg (66 naela)
Ühilduv VESA standard	VESA 400x400 mm
Minimaalne kaugus seinast	56 mm
Maksimaalne kaugus seinast	465 mm
Ette-/tahakalde	-2° kuni +12°
Paigalduse tüübid	Betoonsein või puitkarkass
Ohutusjuhised	Paigaldus nõuab kahte inimest, seina kandevõime kontrollimine, hoidke pisidetailid lastest eemal
Komplekti sisu	Kruvid (M4, M5, M6, M8), vahetükid, seibid, tüüblid, pikad poldid, seinakinnitused ja teleri kronsteinid
Kaablite haldus	Kaabliava ja kaabliside kaasas
Vajalikud tööriistad	Ristpeakruvikeeraja, mutrivõti, puur
Sihtotstarve	Ainult koduseks kasutamiseks
Hooldus	Stabiilsuse kontroll iga 2 kuu tagant
Kõrvaldamine	Pakendite ja toote ringlussevõtt kasutusaja lõppedes
Garantii / Abi	Juhend saadaval saidil www.ecg-electro.eu

Korduma kippuvad küsimused - LD 326001 ECG

Millised telerid on ühilduvad ECG LD 326001 kronsteiniga?

See kronstein on loodud teleritele suurusega 32–60 tolli ja VESA standardiga kuni 400x400 mm. Veenduge, et teie teler kaalub vähem kui 30 kg.

Kas kronstein sisaldab kõiki vajalikke kruvisid?

Jah, komplekt sisaldab erineva läbimõõduga (M4, M5, M6, M8) ja pikkusega kruvisid, samuti vahetükke ja seibe, et sobida enamiku teleritega.

Kas ma saan selle kronsteini paigaldada kipsplaadile?

Juhend soovitab paigaldada betoonseinale või puitkarkassidele. Kipsplaadi puhul tugevdage ala või konsulteerige spetsialistiga.

Mis on selle seinakinnituse maksimaalne kandevõime?

Maksimaalne kaal on 30 kg (kaablid kaasa arvatud). Ärge kunagi ületage seda piiri.

Kuidas reguleerida teleri kaldnurka?

Lõdvendage seinaõla plaatidel olevaid kruvisid ristpeakruvikeeraja ja mutrivõtmega, kallutage telerit vahemikus -2° kuni +12°, seejärel pingutage tugevalt ilma jõudu kasutamata.

Kas kronstein võimaldab kaableid peita?

Jah, seinakinnituse õlal on läbiv auk ja kaasas on kaabliside juhtmete korrastamiseks.

Milliseid tööriistu on paigaldamiseks vaja?

Teil on vaja ristpeakruvikeerajat, mutrivõtit, puuri (10,5 mm puur betooni jaoks, 4,5 mm puur puidu jaoks) ja vesiloodi.

Kas kronsteini on raske paigaldada?

Paigaldus on lihtne, kui järgite juhiseid. See nõuab kahte inimest teleri ohutuks käsitsemiseks.

Kuidas hooldada seinakinnitust?

Kontrollige kronsteini ja kinnitusdetailide stabiilsust iga 2 kuu tagant. Puhastage pehme lapiga.

Mida teha, kui mõni osa on puudu või vigane?

Võtke enne paigaldamist ühendust oma edasimüüjaga. Ärge kasutage defektseid osi. Juhend on saadaval saidil www.ecg-electro.eu.

KASUTUSJUHEND LD 326001 ECG

Tutvuge põhjalikult ning säilitage edaspidiseks kasutamiseks!

Seinakinnituse nõuetekohaseks paigaldamiseks pöörduge palun kogemustega spetsialisti poole. Enne seinakinnituse paigaldamist kontrollige üle paigalduskomplekti sisu ning puuduvate või defektsete komponentide korral pöörduge oma müüja poole. Ärge kasutage defektseid komponente! Kasutage seinakinnitust ainult vastavalt tootja poolt määratletud kasutuseesmärgile. Enne paigaldamist veenduge, et sein on võimeline seinakinnitust kandma (eelkõige kaalu silmas pidades). Veenduge samuti, et paigalduskohas ei ole seina taga toitejuhtmeid, vee- või gaasitorusid või muid kommunikatsioone. Jätke teleri ja seina vahele kindlaksmääratud vahe (sõltuvalt telerimudelist). Paigaldage seinakinnitus ohutusse kohta, kus see ei kujuta kellelegi ohtu. Pärast seinakinnituse ja lameda ekraaniga teleri kinnitamist veenduge, et stabiilsuse ja ohutus on piisavad. Teostage seda kontrollimist regulaarselt, iga 2 kuu järel.

Konstruktsioon on ettenähtud paigaldamiseks puidust risttugedele või tugevale betoonseinale. Enne paigaldamist veenduge, et paigalduspind on piisava kandevõimega teleri ja seinakinnituse kandmiseks. Ärge kunagi ületage hoidiku maksimaalselt lubatud koormust, 30 kg koos kaablitega. See toode ettenähtud kasutamiseks ainult koduses majapidamises. Toote kasutamine välistingimustes võib põhjustada toote kahjustamise või vigastuse.

Tootja ei vastuta seinakinnituse mittenõuetekohasest paigaldamisest tingitud seadmete kahjustamise ja tervisekahjustuste eest.

1. Enne paigaldamist tutvuge köikide juhistega. Paigaldamisega seotud kahtluste korral pöörduge kogemustega spetsialisti poole.
2. Sein või pind, millele kinnitatakse seinakinnitus, peab olema piisava kandevõimega seinakinnituse ja teleri kogu kaalu talumiseks. Vastasel juhul on vaja paigaldada lisakinnitus.

3. Paigaldamiseks on vaja vähemalt kahte inimest, mehhaanilist tuge ja sobivad tööriistu. Vastasel juhul võib paigaldamine põhjustada vara kahjustamist ja tõsiseid või surmavaid vigastusi.

4. Teleri kinnitamise asukoha valimisel järgige köiki ventilatsiooniga seotud juhiseid ja soovitusi. Lisateabeks vaadake oma teleri kasutusjuhendit.

5. Toode sisaldab väikeseid komponente, mis võivad pärast sissehingamist või allaneelamist põhjustada lämbumise. Hoidke neid komponente lastele kättesaamatult!
6. Teleri kinnitamise asukoha valimisel järgige köiki ventilatsiooniga seotud juhiseid ja soovitusi. Lisateabeks vaadake oma teleri kasutusjuhendit.
7. Toode sisaldab väikeseid komponente, mis võivad pärast sissehingamist või allaneelamist põhjustada lämbumise. Hoidke neid komponente lastele kättesaamatult!

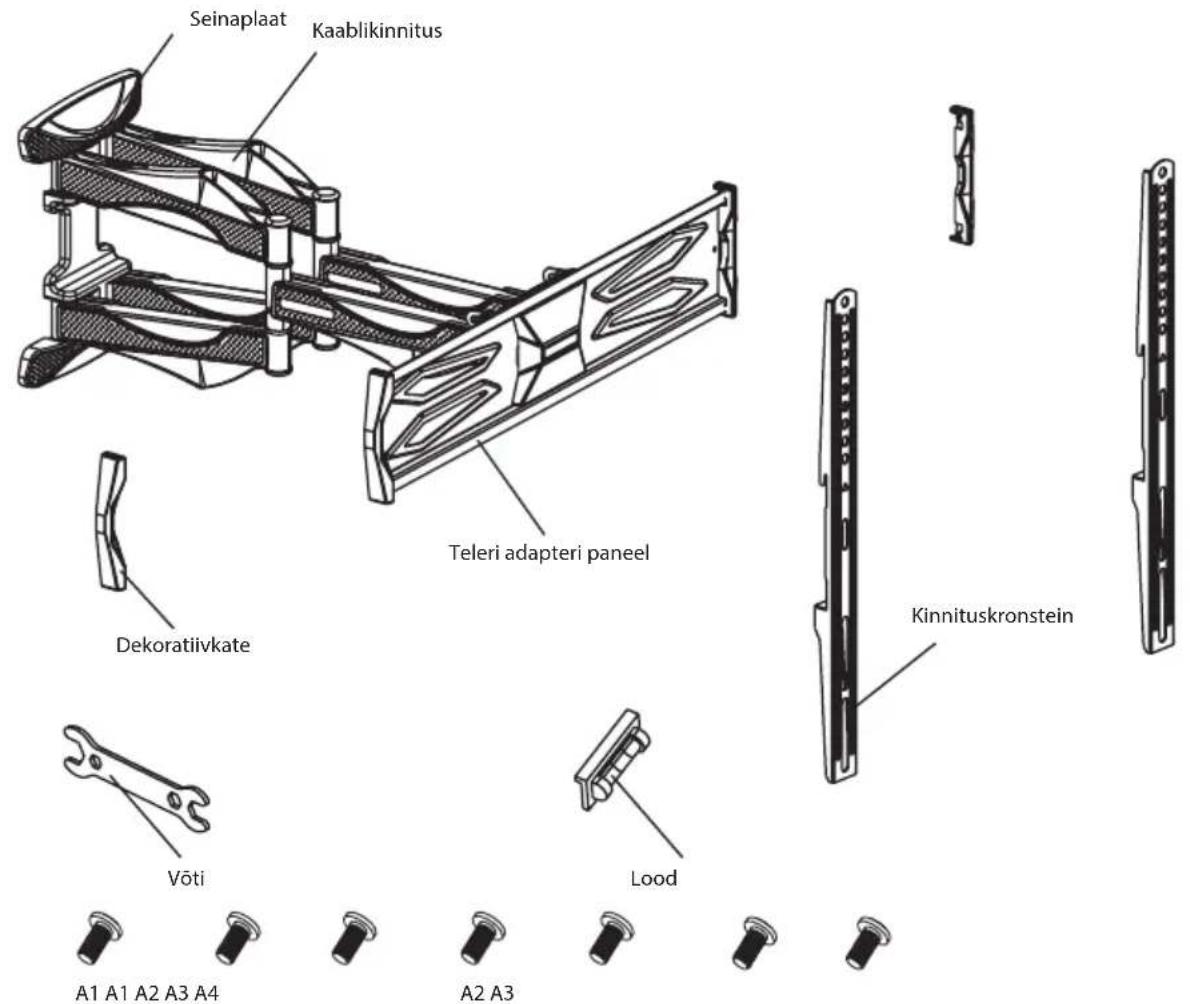

KIRJELDUS

Paigalduskomplekt

A4 A5 A6

B2 B3B1

Identifitseerimine Komponendid Kirjeldus
A1	4 Poldid, M4 × 12 mm
	4 Poldid, M4 × 25 mm
A2	4 Poldid, M5 × 12 mm
	4 Poldid, M5 × 25 mm
A3	4 Poldid, M6 × 12 mm
	4 Poldid, M6 × 25 mm
A4	4 Poldid, M8 × 16 mm
	4 Poldid, M8 × 25 mm
A5 4 Seib
A6 4 Seib, lühikesele poldile
B1 4 Pikk polt
B2 4 Tüübel
B3 4 Seib, pikale poldile

KOKKUPANEK

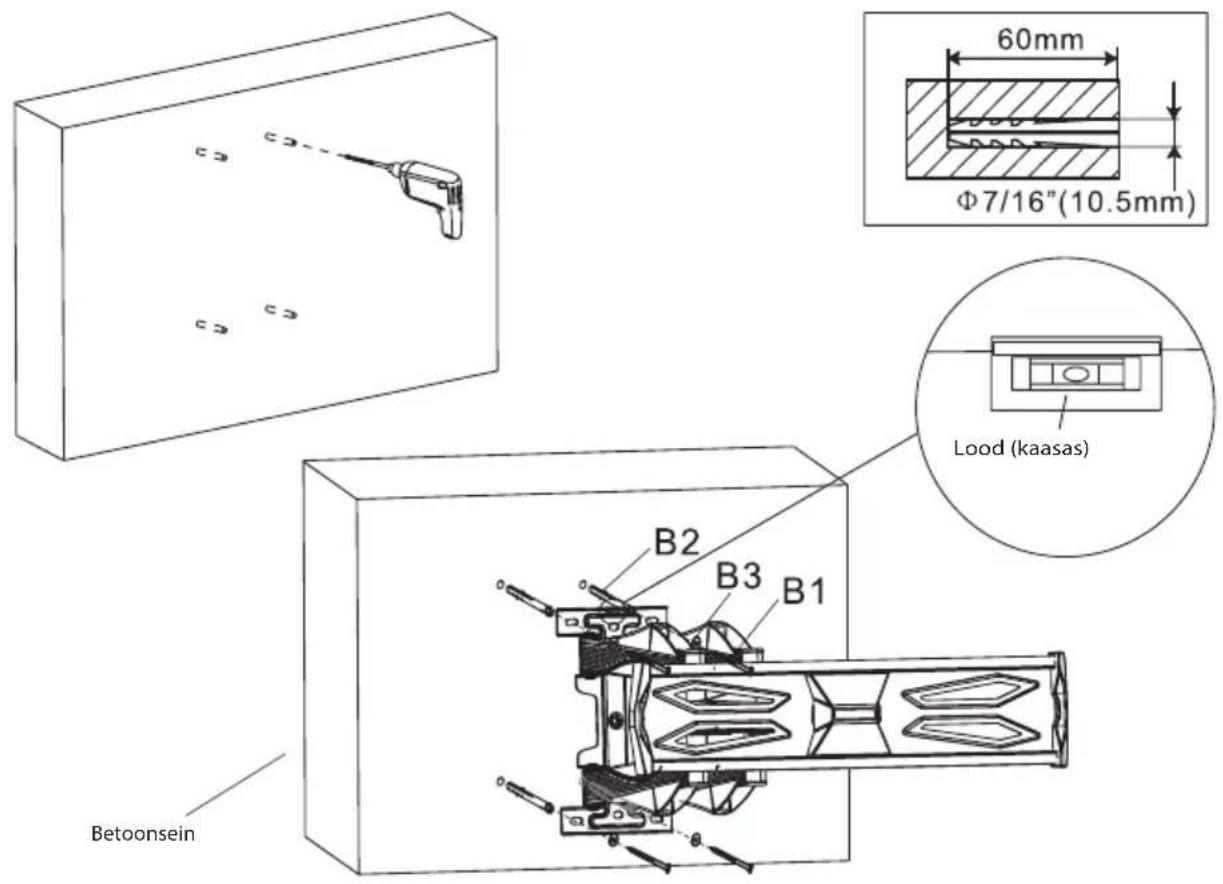

1A – Paigaldamine betoonseinale

Asetage seinaplaat seinale, joondage ning kasutage seda mallina kolme ava märgistamiseks. Puurige 60 mm sügavusega ja 10,5 mm läbimööduga neli ava. Sisestage avadesse neli tüüblit (B2) ning kinnitage seinaplaat seinale pikkade kruvide (B1) ja seibide (B3) abil. Keerake poldid kindlalt, kuid mitte liiga tugevasti, kinni.

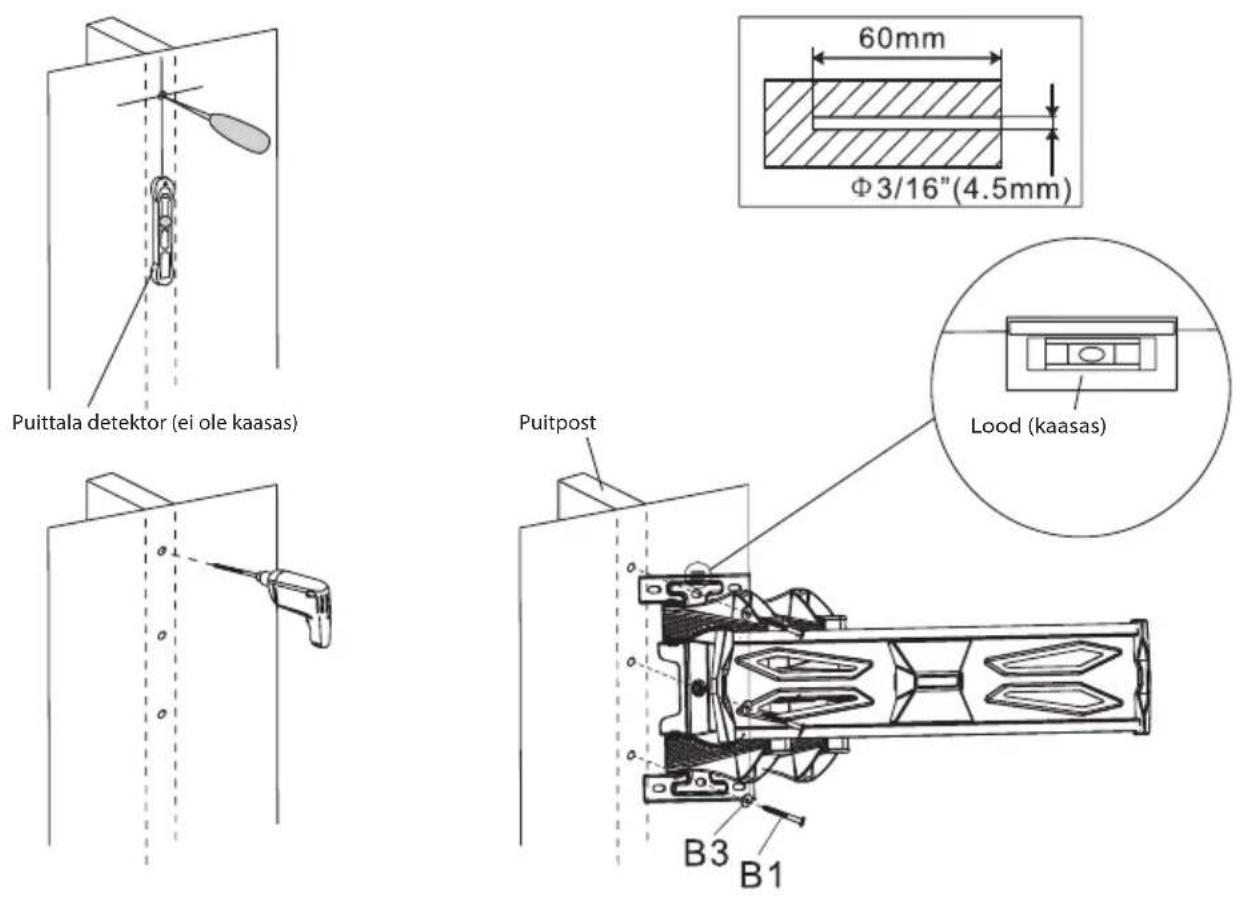

1B – Paigaldamine puittaladele

Kasutage mallina seinaplaati. Veenduge, et see on loodis, märgistage puidust postidele neli paigaldusava. Puurige 60 mm sügavusega ja 4,5 mm läbimööduga neli ava. Asetage seinaplaat seinale horisontaalselt ning kinnitage seinale kolme pika poldi (B1) ja seibide (B3) abil. Keerake poldid kindlalt, kuid mitte liiga tugevasti, kinni.

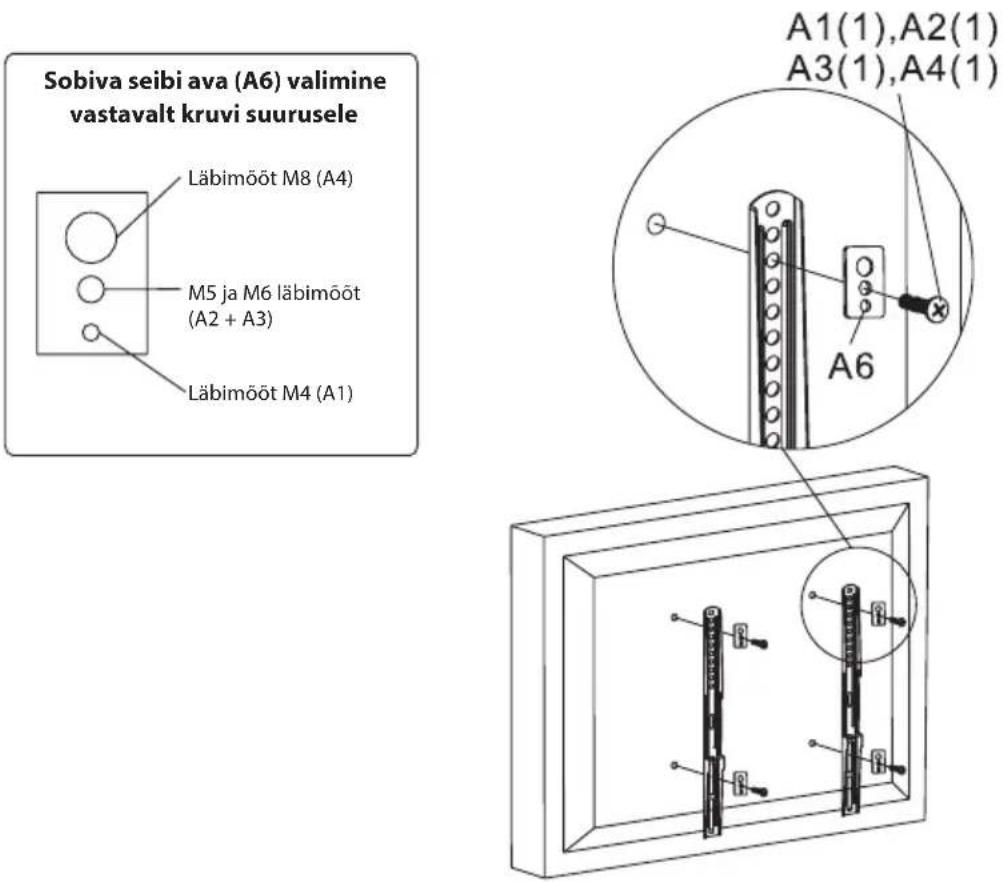

2A - Lameda tagaosaga telerile kronsteinide kinnitamine

Kontrollige, mitu paigaldusava on Teie teleri tagaküljel. Valige oma telerile sobivad poldid. Kinnitage mölemad kinnituskronsteinid teleri külge kahe kruvi (A1–A4), pikkus 12 mm ja seibi(A6)abil. Keerake poldid kindlalt, kuid mitte liiga tugevasti, kinni.

Hoiatus: Kui teie teleri taga olevad avad on liiga lühikesed ja ükski kaasasolev kruvi ei sobi nendega, siis kasutage mistahes muid sobivad kruvisid.

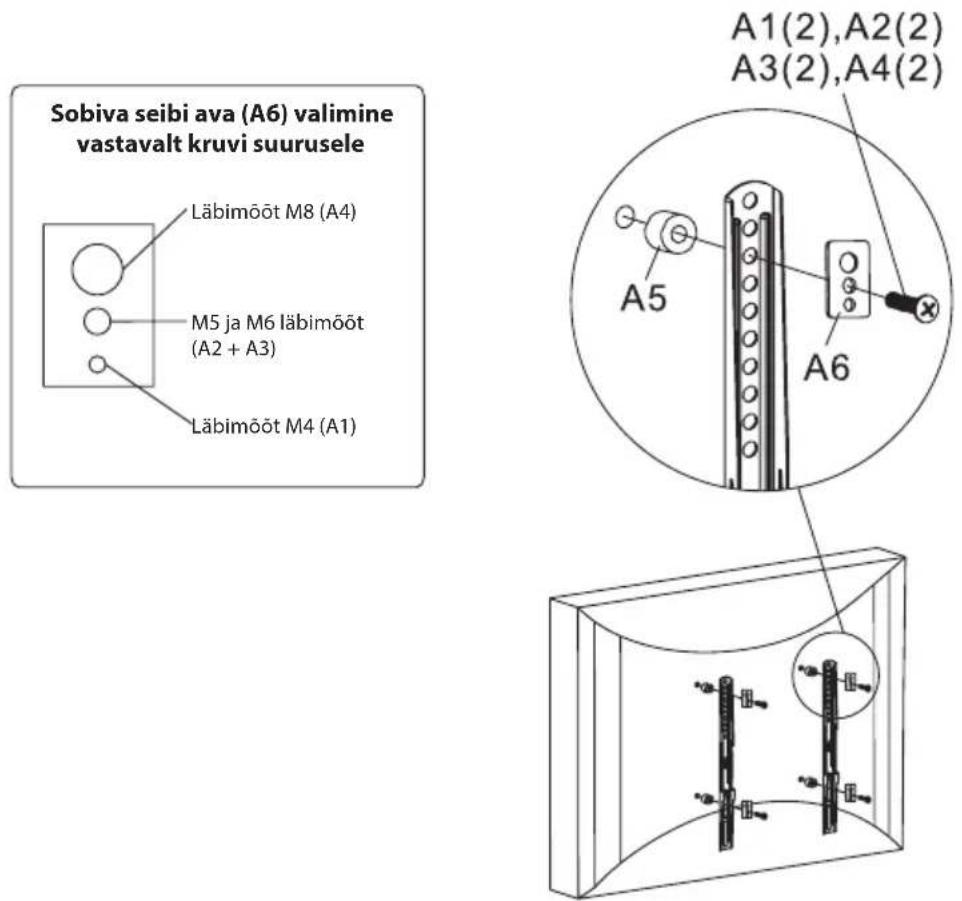

2A - Kumera tagaosaga telerile kronsteinide kinnitamine

Kontrollige, mitu paigaldusava on Teie teleri tagaküljel. Valige oma telerile sobivad poldid. Kinnitage mölemad kinnituskronsteinid teleri külge kahe kruvi (A1–A4), pikkus 25 mm ja seibi(A6)abil. Keerake poldid kindlalt, kuid mitte liiga tugevasti, kinni.

Hoiatus: Kui teie teleri taga olevad avad on liiga lühikesed ja ükski kaasasolev kruvi ei sobi nendega, siis kasutage mistahes muid sobivad kruvisid.

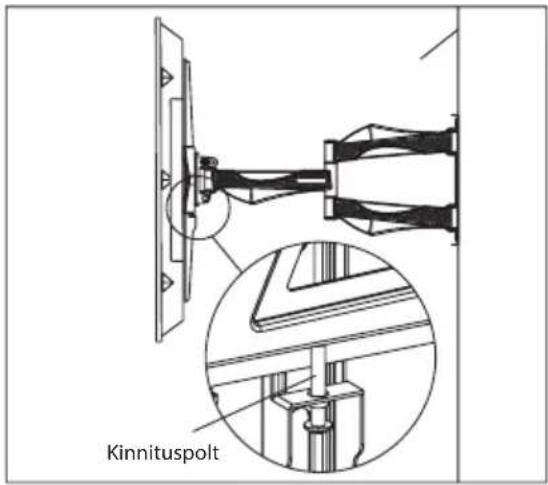

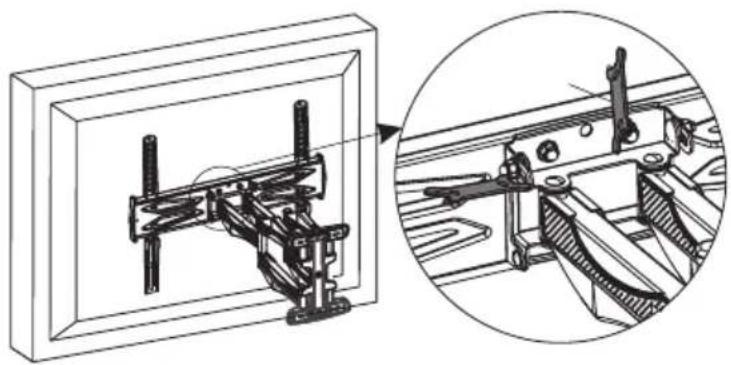

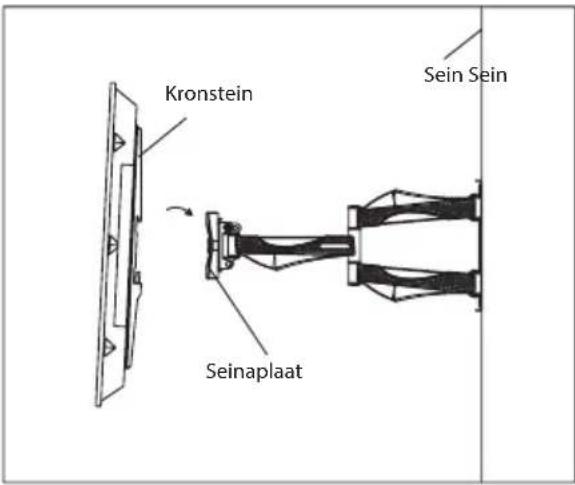

3 - Kronsteinide kinnitamine seinapaneelile

Kinnitage kronsteinid seinapaneelile nii, et adapteri äärik asuks seinaplaadi siinidel. Keerake iga kronsteini siin kinnituspolt tugevasti kinni. Keerake polt kindlalt, kuid mitte liiga tugevasti, kinni.

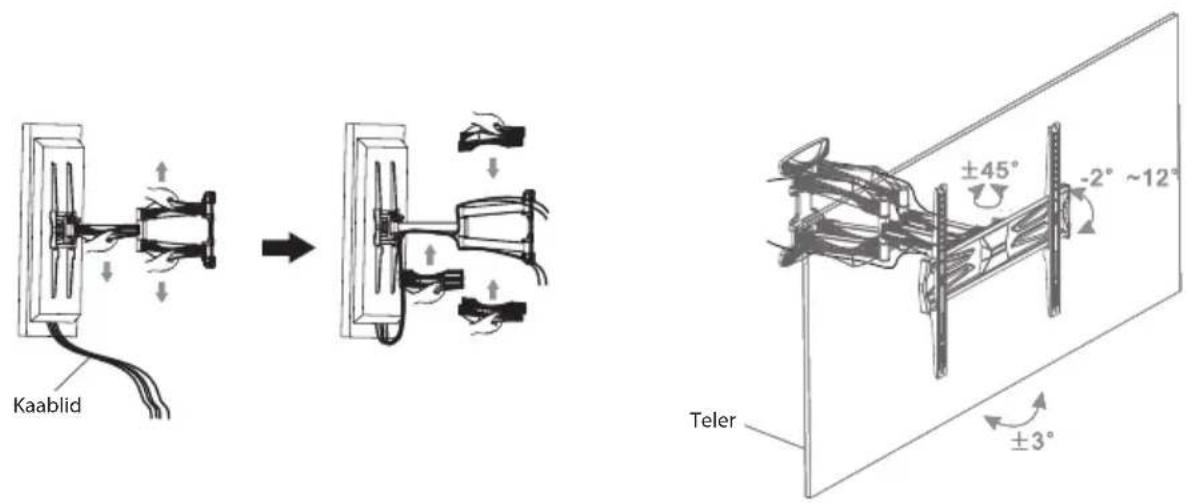

Juhtmestiku saate sisestada kronsteini seinahoova kaabliava kaudu. Pärast kaablite avast läbi vedamist paigaldage kaablitele kaasasolev kaablikinnitus.

Teleri kallutusnurga reguleerimiseks keerake lahti seinahoova plaadi kruvid, nagu on näidatud allpool. Kruvide lahti ja kinni keeramiseks kasutage ristpeaga kruvikeerajat ja mutrivõtit. Pärast soovitud nurga reguleerimist keerake kruvid uuesti kinni, ärge kasutage ülemäärast jõudu.

TEHNILISED ANDMED

Paneeli möödud: 32" kuni 60"

Teleri maksimaalne kaal: 30 kg

Ühilduvus: VESA 400×400

edasi/tagasi kallutamine: -2^ kuni +12°

Kaugus seinast: 56–465 mm

KASUTAMINE JA KASUTUSEST KÖRVALDAMINE

Pakkepaber ja lainepapp – viige jäätmejaama. Pakkekiled, PE kotid, plastist osad – visake plasti utiliseerimiskonteineritesse.

TOOTE KASUTUSEST KÖRVALDAMINE TÖÖEA LÖPUS

Näidatud sümbol tootel või pakendil tähendab, et toodet ei tohiks käidelda nagu olmejäätmeid. Viige toode elektri-ja elektroonikaseadmetele ettenähtud ringlussevõtupunkti. Vältige võimalikke negatiivseid mõjusid inimese tervisele ja keskkonnale, tagades oma tootele nõuetekohase ringlussevõtu. Ringlussevõtt aitab säilitada loodusvarasid. Lisateavet selle toote ringlussevõtu kohta saate oma kohalikust omavalitsusest, olmejäätmete käitlemise ettevõttest või poest, kust te toote ostsite.

Kasutusjuhend on kättesaadav Internetis www.ecg-electro.eu veebilehel.

Teksti ja tehniliste parameetrite muutmise õigused on kaitstud.

08/05
