LD 326001 - Nekategorizirano ECG - Brezplačna navodila za uporabo

Vrsta izdelka	Polno gibljiv stenski nosilec za TV
Znamka	ECG
Model	LD 326001
Združljivi zasloni	32" do 60"
Največja teža televizorja	30 kg (66 lbs)
Združljiv standard VESA	VESA 400x400 mm
Najmanjša oddaljenost od stene	56 mm
Največja oddaljenost od stene	465 mm
Nagib naprej/nazaj	-2° do +12°
Vrste namestitve	Betonska stena ali lesen okvir
Varnostna navodila	Namestitev zahtevata dve osebi, preverite nosilnost stene, majhne dele hranite izven dosega otrok
Vsebina kompleta	Vijaki (M4, M5, M6, M8), distančniki, podložke, vložki, dolgi vijaki, stenske plošče in nosilci za TV
Upravljanje kablov	Odprtina za kable in objemka za kable vključena
Potrebna orodja	Križni izvijač, nastavljiv ključ, vrtalnik
Predvidena uporaba	Samo za domačo uporabo
Vzdrževanje	Preverjanje stabilnosti vsaka 2 meseca
Odstranjevanje	Recikliranje embalaže in izdelka ob koncu življenjske dobe
Garancija/Pomoč	Priročnik na voljo na www.ecg-electro.eu

Pogosto zastavljena vprašanja - LD 326001 ECG

Kateri televizorji so združljivi z nosilcem ECG LD 326001?

Ta nosilec je namenjen televizorjem od 32 do 60 palcev s standardom VESA do 400x400 mm. Preverite, da vaš televizor tehta manj kot 30 kg.

Ali nosilec vključuje vse potrebne vijake?

Da, komplet vključuje vijake različnih premerov (M4, M5, M6, M8) in dolžin, ter distančnike in podložke za prilagoditev večini televizorjev.

Ali lahko namestim ta nosilec na mavčno steno?

Priročnik priporoča namestitev na betonsko steno ali lesen okvir. Za mavčno steno okrepite območje ali se posvetujte s strokovnjakom.

Kolikšna je največja teža, ki jo prenese ta stenski nosilec?

Največja teža je 30 kg (vključno s kabli). Nikoli ne prekoračite te meje.

Kako prilagoditi kot nagiba televizorja?

Popustite vijake na plošči stenskega ročaja s križnim izvijačem in ključem, nagnite televizor med -2° in +12°, nato trdno privijte brez pretiranega sile.

Ali nosilec omogoča skrivanje kablov?

Da, na stenskem ročaju je odprtina za kable in vključena je objemka za kable za organizacijo žic.

Katera orodja so potrebna za namestitev?

Potrebovali boste križni izvijač, nastavljiv ključ, vrtalnik (sveder 10,5 mm za beton, 4,5 mm za les) in vodno tehtnico.

Ali je nosilec težko namestiti?

Namestitev je preprosta, če sledite navodilom. Zahteva dve osebi za varno rokovanje s televizorjem.

Kako vzdrževati stenski nosilec?

Preverite stabilnost nosilca in pritrditev vsaka 2 meseca. Očistite z mehko krpo.

Kaj storiti, če manjka ali je okvarjen del?

Pred namestitvijo kontaktirajte svojega prodajalca. Ne uporabljajte okvarjenih delov. Priročnik je na voljo na www.ecg-electro.eu.

NAVODILA ZA UPORABO LD 326001 ECG

Pazljivo preberite in shranite za morebitno kasnejšo uporabo!

Za pravilno montažo stenskega nosilca kontaktirajte pooblaščenega strokovnjaka. Pred inštalacijo stenskega nosilca preverite vsebino montažnega kompleta in v primeru, da ugotovite manjkajoče ali poškodovane dele, obvestite o tem svojega prodajalca. Poškodovanih delov nikoli ne uporabljajte! Stenski nosilec uporabljajte le za tiste namene, ki jih je določil proizvajalec. Pred inštalacijo nujno preverite zmožnost stene (predvsem zaradi nosilnosti). Prav tako se prepričajte, da se v delu stene, kjer nameravate izvesti montažo, ne nahaja el. napeljava, vodovodne, plinske ali druge cevi. Upoštevajte predpisano varnostno razdaljo TV od stene (odvisno od modela TV). Inštalacijo stenskega nosilca izvedite na varnem mestu, kjer ni nevarnost za osebe. Po montaži stenskega nosilca in ravnega zaslona preverite zadostno stabilnost in varnost delovanja. Takšno kontrolo izvajajte v rednih intervalih vsaka dva meseca.

Naprava je namenjena za inštalacijo na lesene letve ali fiksno betonsko steno. Pred inštalacijo se prepričajte, da je nosilna kapaciteta montažne površine zadostna, da lahko nese skupno težo televizorja in nosilca. Nikoli ne presezite maksimalne nosilnosti nosilca, tj. 30 kg vključno s kabli.

Ta izdelek je namenjen le za uporabo v interjerjih. Uporaba zunaj lahko povzroči nefunkcionalnost izdelka ali telesno poškodbo.

Proizvajalec ne jamči za škode na napravi in za zdravje, ki bi ga povzročil nepravilno nainštaliran stenski nosilec.

1. Pred inštalacijo pozorno preberite vse napotke in se prepričajte, da ste jih dobro razumeli. V primeru, da niste prepričani v katerikoli del postopka inštalacije, zaprosite za pomoč profesionalnega tehnika.
2. Stena ali površina za pritrditev mora imeti zadostno nosilnost za skupno težo nosilca in televizorja. Če temu ni tako, poskrbite za utrditev.

3. Inštalacija zahteva sodelovanje vsaj dveh oseb in uporabo mehanske zaščite ter primernega orodja. Če temu ni tako, lahko pride do poškodbe predmetov, hude telesne poškodbe ali celo smrtne poškodbe.

4. Upoštevajte vse napotke in priporočila, ki se nanašajo na primerno prezračevanje in izbiro primernega prostora za pritrditev televizorja. Podrobnejše informacije najdete v priročniku vašega televizorja.

5. Izdelek vsebuje fine delce, ki lahko v primeru, da se vdihnejo ali pogoltnejo, predstavljajo tveganje zadušitve. Ti delci naj se nahajajo izven dosege otrok!

OPIS

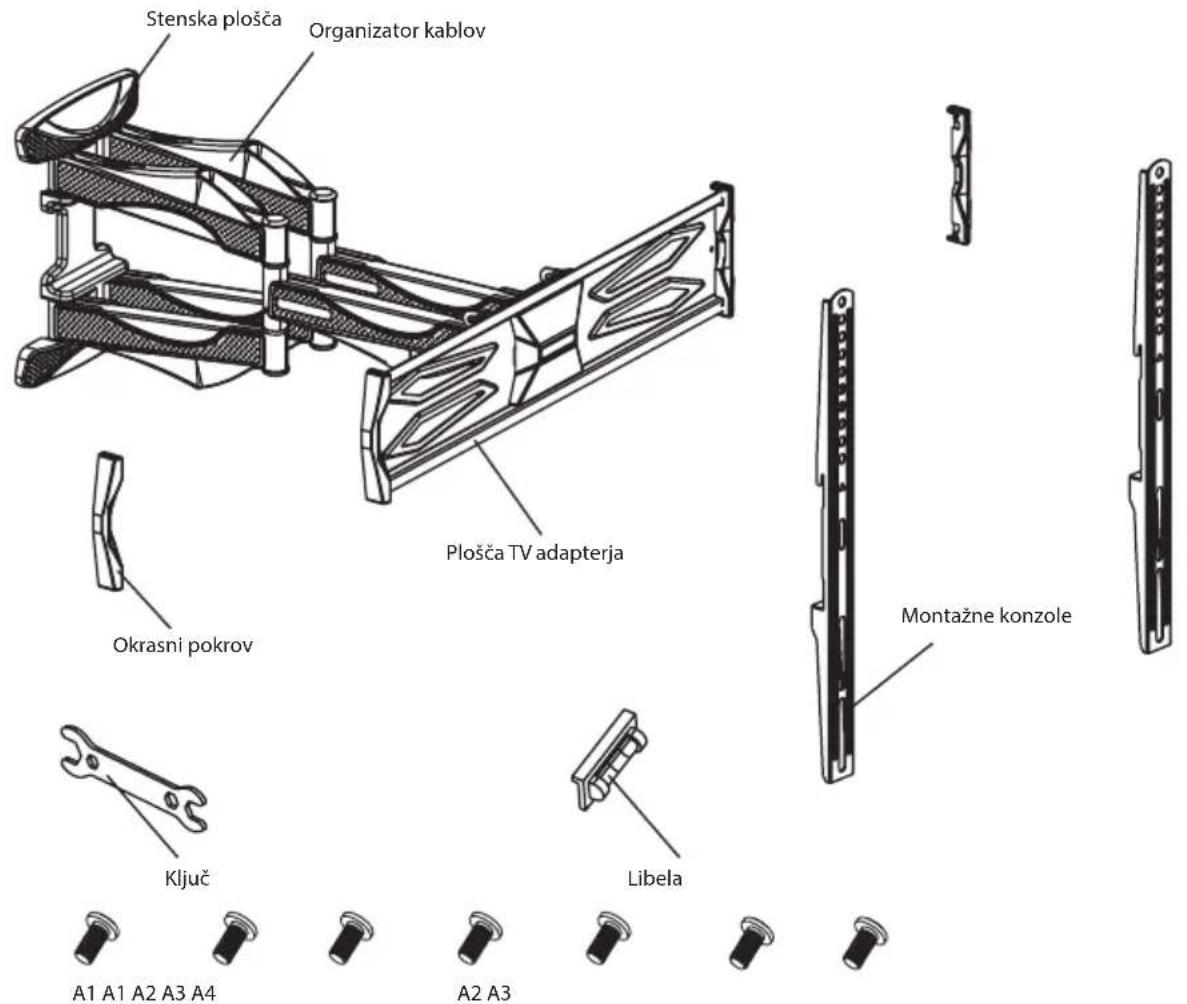

Montažni komplet

A4 A5 A6

B2 B3B1

Oznaka Kom Opis
A1	4 Vijak M4 × 12 mm
	4 Vijak M4 × 25 mm
A2	4 Vijak M5 × 12 mm
	4 Vijak M5 × 25 mm
A3	4 Vijak M6 × 12 mm
	4 Vijak M6 × 25 mm
A4	4 Vijak M8 × 16 mm
	4 Vijak M8 × 25 mm
A5 4 Distančnik
A6 4 Podloga kratkega vijaka
B1 4 Dolg vijak
B2 4 Čep
B3 4 Čep dolgega vijaka

MONTAŽA

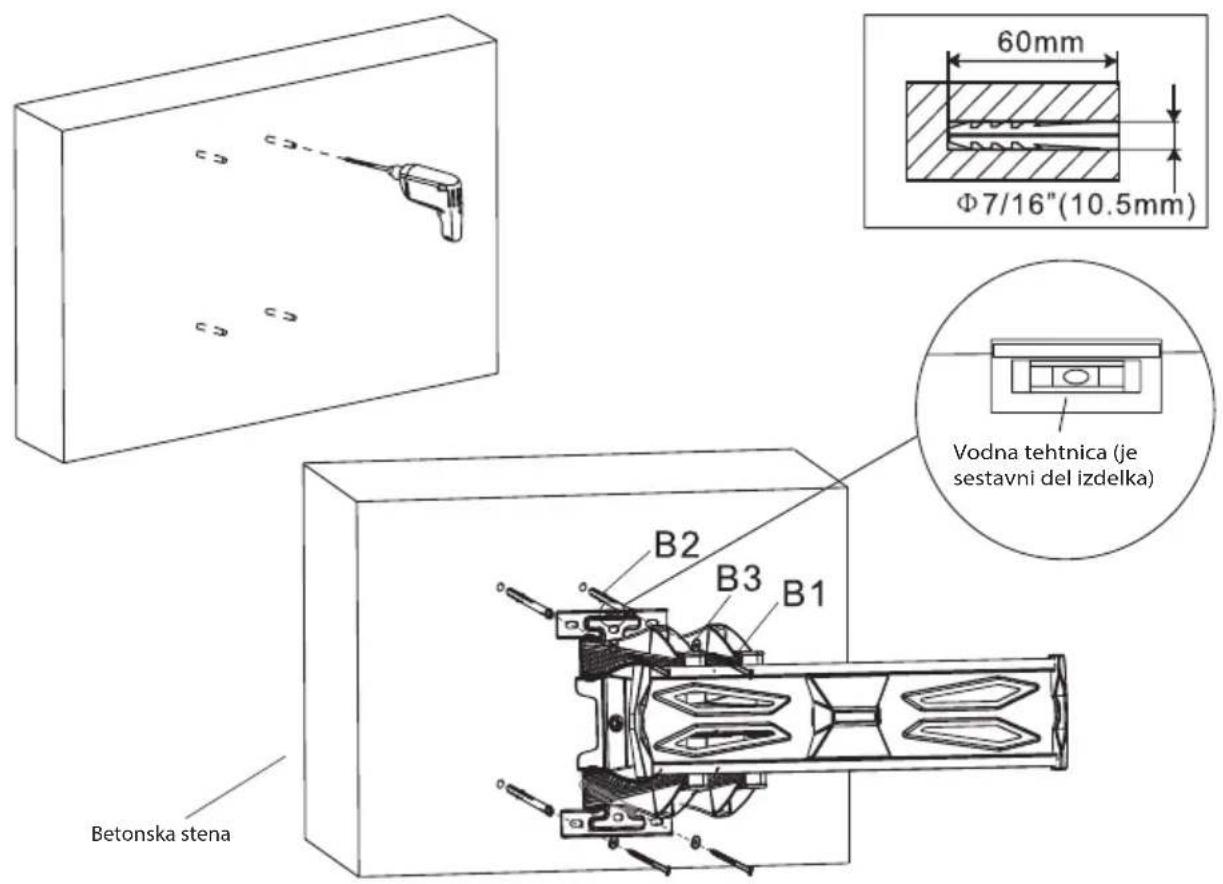

1A – Montaža na betonsko steno

Stensko ploščo priložite k steni, izravnajte jo v vodoravno lego in uporabite kot šablono za označitev štirih odprtin. Izvrtajte štiri odprtine s premerom 10,5 mm in globino 60 mm. V odprtine porinite štiri čepe (B2) in pritrdite stensko ploščo z dolgimi vijaki (B1) s podložkami (B3) k steni. Vijake trdno privijte, vendar pa ne premočno.

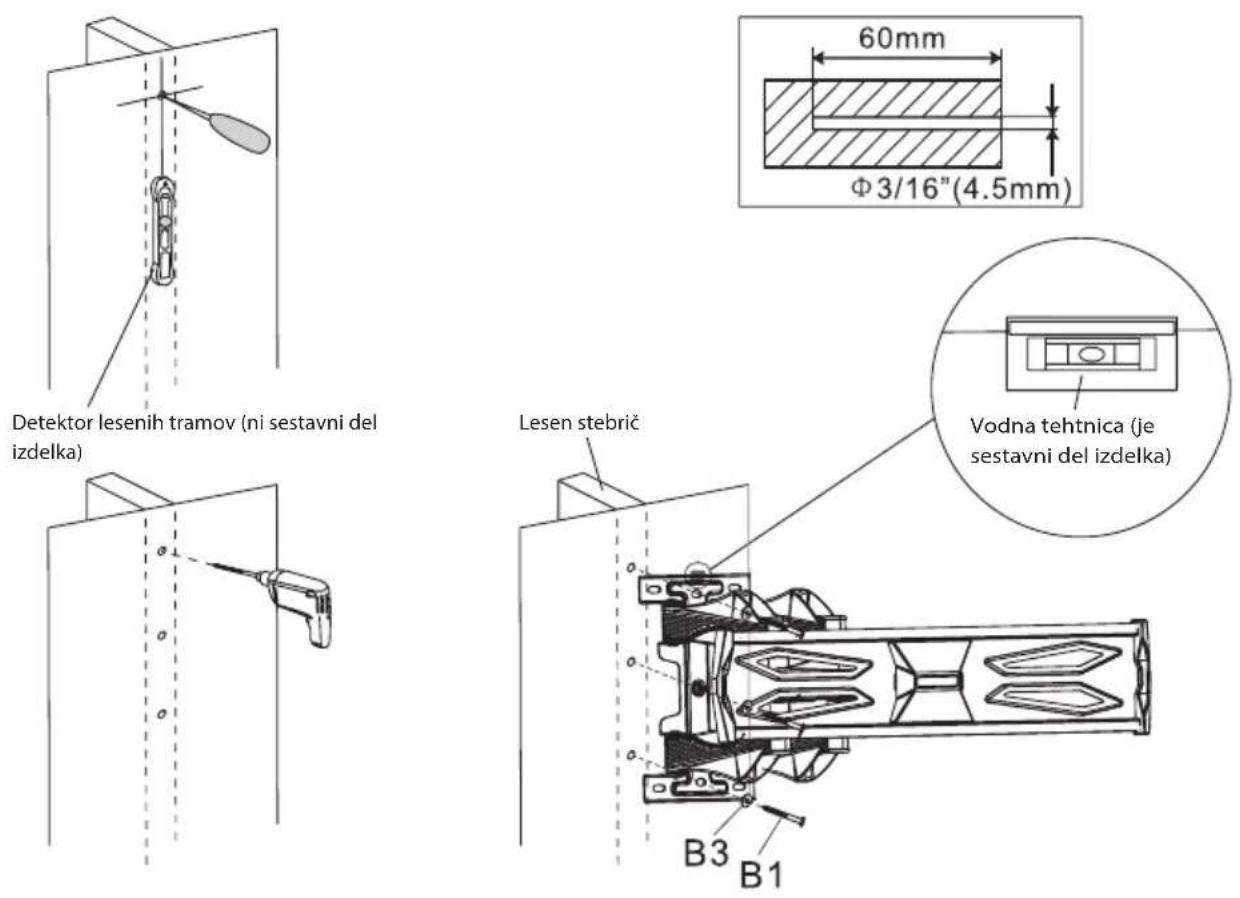

Stensko ploščo uporabite kot šablono. Prepričajte se, da se nahaja v vodoravni legi in v lesen stebrič označite štiri montažne odprtine. Izvrtajte štiri odprtine s premerom 4,5 mm in globino 60 mm. Priložite vodoravno stensko ploščo in jo s pomočjo štirih dolgih vijakov (B1) in podložk (B3) pritrdite k steni. Vijake trdno privijte, vendar pa ne premočno.

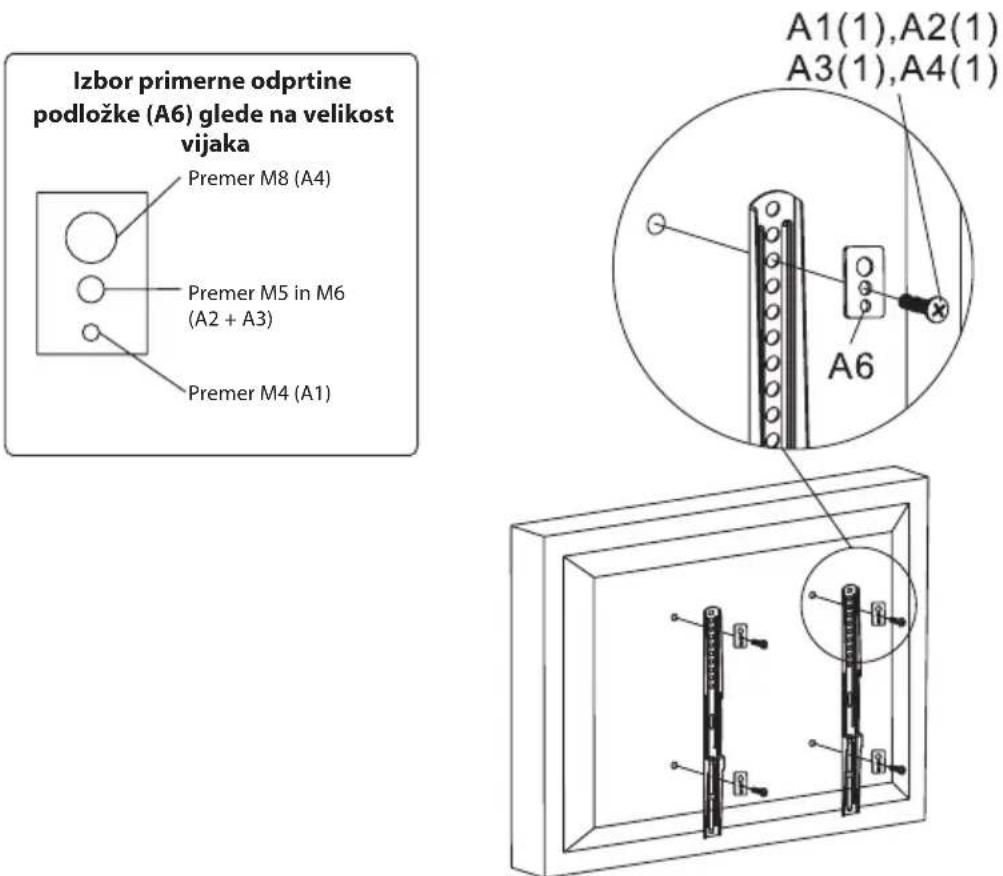

2A- Pritrditev montažnih konzol k televizorju z ravnim hrbtom

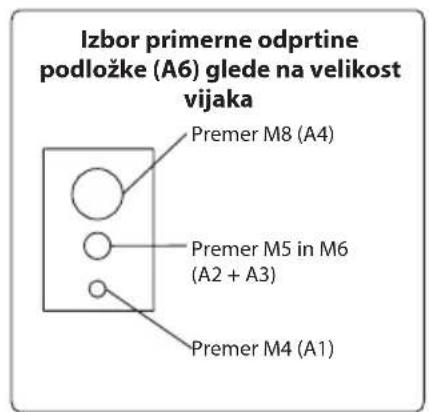

Preverite kje se nahajajo montažne odprtine na zadnji strani vašega televizorja. Izberite primerne vijake za vaš televizor. Pritrdite obe montažni konzoli k televizorju s pomočjo dveh vijakov(A1–A4, z dolžino 12 mm) in podložke (A6). Vijake trdno privijte, vendar pa ne premočno.

Opozorilo: Če so odprtine na zadnji strani vašega televizorja preplitve in nobeden od vijakov ne paše, uporabite primerne vijake po lastni presoji.

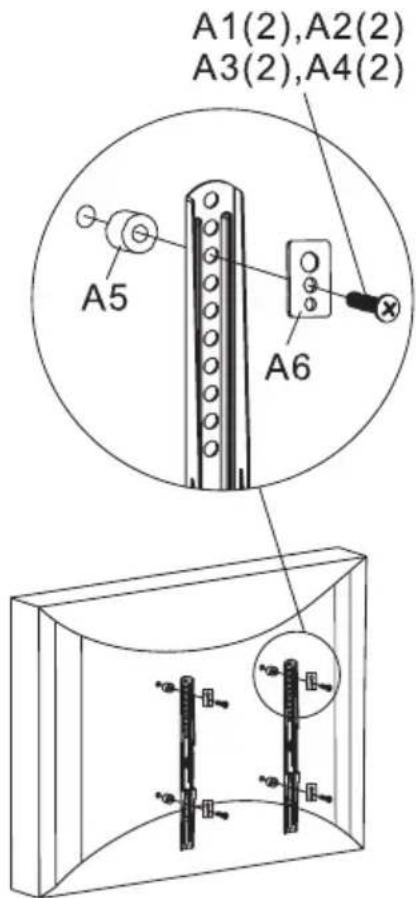

2B – Pritrditev montažnih konzol k televizorju z okroglim hrbtom

Preverite kje se nahajajo montažne odprtine na zadnji strani vašega televizorja. Izberite primerne vijake za vaš televizor. Pritrdite obe montažni konzoli k televizorju s pomočjo dveh vijakov(A1–A4, z dolžino 25 mm), distančnika (A5) in podložke (A6). Vijake trdno privijte, vendar pa ne premočno.

Opozorilo: Če so odprtine na zadnji strani vašega televizorja preplitve in nobeden od vijakov ne paše, uporabite primerne vijake po lastni presoji.

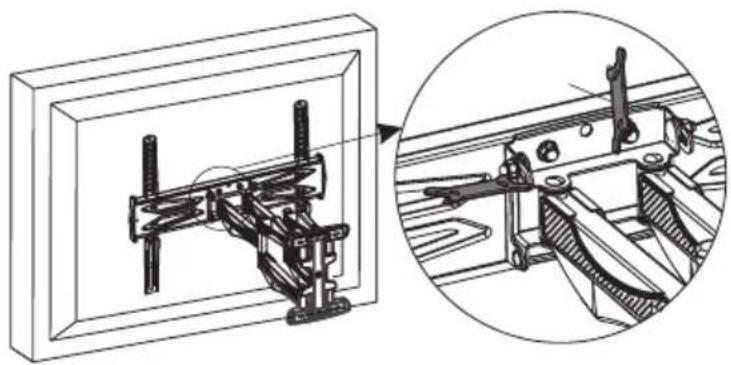

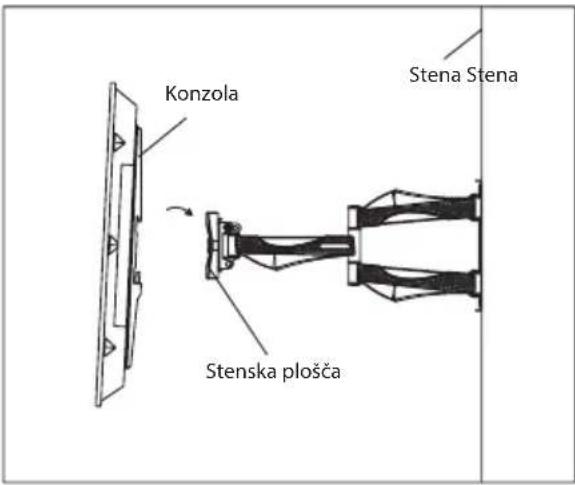

3 – Namestitev konzole k stenski plošči

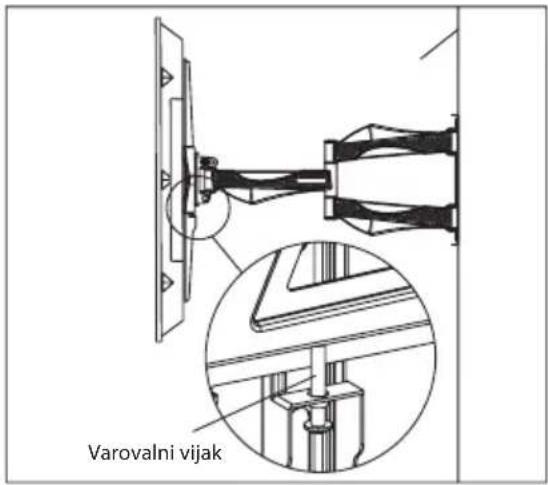

Konzolo adapterja pritrdite k stenski plošči tako, da prirobnico konzole porinete v tračnice stenske plošče. Privijte varovalni vijak na tračnici vsake konzole. Privijte trdno, vendar pa ne premočno.

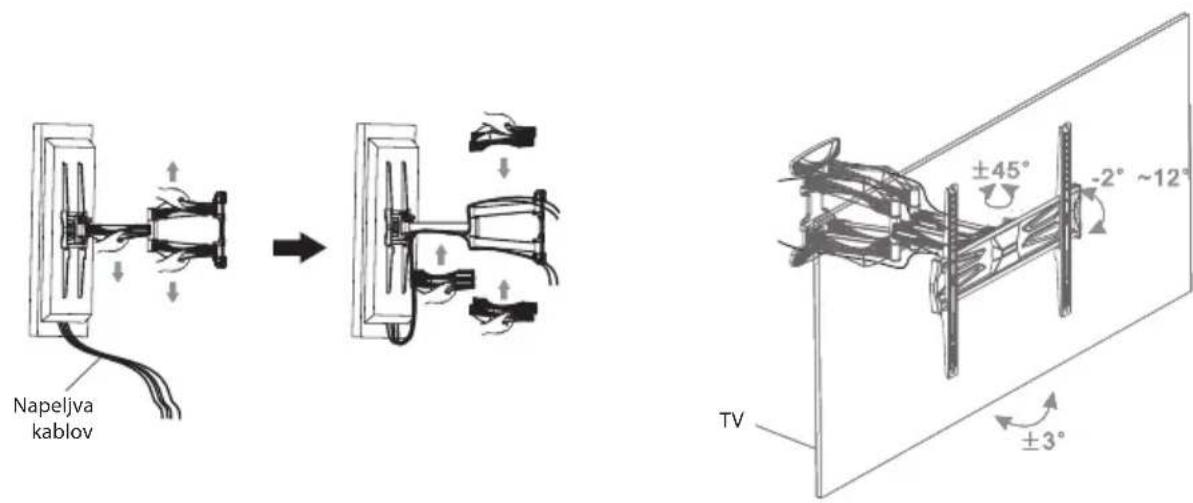

Kabelsko napeljavo raztegnite skozi odprtino za kable na stenski rami držala. Ko so kabli raztegnjeni, nataknite na stnensko ramo priložen organizator kablov.

S sprostitvijo vijaka na plošči stenske rame, lahko nastavite kot naklona televizorja, glej sliko spodaj. Vijake sproščajte in privijajte s pomočjo križnega izvijača in francoza. Za nastavitev želenega kot vijake ponovno močno privijte, vendar ne premočno.

TEHNIČNI PODATKI

Diagonala zaslona: 32" do 60"

Maksimalna nosilnost: 30 kg

Kompatibilnost: VESA 400×400

Nagib naprej/nazaj: -2^ do +12^

Odstop od stene: 56-465 mm

IZKORIŠČANJE IN ODSTRANITEV ODPADKOV

Embalažni papir in karton – odstranite med ločevalne odpadke. Folija, PE vrečke, plastični deli – v ločevalne posode za plastiko.

ODSTRANJEVANJE IZDELKA NA KONCU ŽIVLJENJSKE DOBE

Prikazan simbol na izdelku ali embalaži pomeni, da naj se z izdelkom ne ravna kot z gospodinjskimi odpadki. Izdelek izročite v zbirno mesto namenjeno za reciklažo. S pravilno odstranitvijo izdelka preprečite negativne vplive na človeško zdravje in življenjsko okolje. Reciklaža materialov pripomore k zaščiti naravnih virov. Več informacij glede reciklaže tega izdelka dobite na lokalnem uradu, podjetju, ki se ukvarja s predelavo odpadkov ali pa v prodajalni, kjer ste kupili izdelek.

Navodila za uporabo so na razpolago na spletnih straneh www.ecg-electro.eu.

Sprememba besedila in tehničnih parametrov izključena.

08/05
