LD 326001 - Nekategorizēts ECG - Bezmaksas lietošanas instrukcija

Produkta veids	Pilnas kustības TV sienas stiprinājums
Zīmols	ECG
Modelis	LD 326001
Saderīgie ekrāni	32" līdz 60"
Televizora maksimālais svars	30 kg (66 mārciņas)
Saderīgais VESA standarts	VESA 400x400 mm
Minimālais attālums no sienas	56 mm
Maksimālais attālums no sienas	465 mm
Slīpums uz priekšu/atpakaļ	-2° līdz +12°
Uzstādīšanas veidi	Betona siena vai koka karkass
Drošības instrukcijas	Uzstādīšanai nepieciešami divi cilvēki, pārbaudiet sienas izturību, turiet mazās daļas bērniem nepieejamā vietā
Montāžas saturs	Skrūves (M4, M5, M6, M8), starplikas, paplāksnes, dībeļi, garas skrūves, sienas plāksnes un TV kronšteini
Kabeļu pārvaldība	Iekļauts kabeļu caurums un kabeļa saspraude
Nepieciešamie instrumenti	Krustveida skrūvgriezis, regulējama uzgriežņu atslēga, urbjmašīna
Paredzētais lietojums	Tikai mājsaimniecības lietošanai
Apkope	Stabilitātes pārbaude ik pēc 2 mēnešiem
Utilizācija	Iepakojuma un produkta pārstrāde pēc lietošanas beigām
Garantija / Atbalsts	Rokasgrāmata pieejama vietnē www.ecg-electro.eu

Bieži uzdotie jautājumi - LD 326001 ECG

Kuri televizori ir saderīgi ar ECG LD 326001 stiprinājumu?

Šis stiprinājums ir paredzēts 32 līdz 60 collu televizoriem ar VESA standartu līdz 400x400 mm. Pārbaudiet, vai jūsu televizors sver mazāk par 30 kg.

Vai stiprinājumā ir iekļautas visas nepieciešamās skrūves?

Jā, komplektā ir dažāda diametra (M4, M5, M6, M8) un garuma skrūves, kā arī starplikas un paplāksnes, lai tās atbilstu lielākajai daļai televizoru.

Vai es varu uzstādīt šo stiprinājumu uz ģipškartona sienas?

Rokasgrāmata iesaka uzstādīšanu uz betona sienas vai koka karkasa. Ģipškartona gadījumā nostipriniet zonu vai konsultējieties ar speciālistu.

Kāds ir šī sienas stiprinājuma maksimālais atbalstāmais svars?

Maksimālais svars ir 30 kg (ieskaitot kabeļus). Nekad nepārsniedziet šo robežu.

Kā noregulēt televizora slīpuma leņķi?

Atskrūvējiet skrūves uz sienas kronšteina plāksnes, izmantojot krustveida skrūvgriezi un uzgriežņu atslēgu, nolieciet televizoru starp -2° un +12°, pēc tam cieši pievelciet, nepiespiežot pārāk spēcīgi.

Vai stiprinājums ļauj noslēpt kabeļus?

Jā, uz sienas kronšteina ir caurums un komplektā ir kabeļa saspraude, lai sakārtotu vadus.

Kādi instrumenti ir nepieciešami uzstādīšanai?

Jums būs nepieciešams krustveida skrūvgriezis, regulējama uzgriežņu atslēga, urbjmašīna (10,5 mm urbis betonam, 4,5 mm kokam) un līmeņrādis.

Vai stiprinājumu ir grūti uzstādīt?

Uzstādīšana ir vienkārša, ja ievērojat norādījumus. Lai droši rīkotos ar televizoru, ir nepieciešami divi cilvēki.

Kā uzturēt sienas stiprinājumu?

Pārbaudiet stiprinājuma un stiprinājumu stabilitāti ik pēc 2 mēnešiem. Tīriet ar mīkstu drānu.

Ko darīt, ja kāda daļa trūkst vai ir bojāta?

Pirms uzstādīšanas sazinieties ar savu izplatītāju. Neizmantojiet bojātas daļas. Rokasgrāmata ir pieejama vietnē www.ecg-electro.eu.

LIETOŠANAS INSTRUKCIJA LD 326001 ECG

Rūpīgi izlasiet un saglabājiet turpmākai uzzinai!

Lūdzu, vērsieties pie kvalificēta profesionāļa, lai uzstādītu sienas kronšteinu pareizi. Pirms sienas kronšteina uzstādīšanas pārbaudiet komplekta saturu un informējiet pārdevēju, ja konstatējat, ka kādas daļas trūkst vai ir defektīvas. Nelietojiet defektīvas daļas! Izmantojiet sienas kronšteinu vienīgi ražotāja paredzētajam nolūkam. Pirms uzstādīšanas pārliecinieties, ka siena spēj kronšteinu atbalstīt (sevišķi svara ziņā). Pārliecinieties arī, ka uzstādīšanas vietā aiz sienas nav elektrības, ūdens vai gāzes vadu u.tml. levērojiet norādīto attālumu starp televizoru un sienu (atkarīgs no televizora modeļa). Uzstādiet sienas kronšteinu drošā vietā, kur tas nerada nekādas briesmas. Kad sienas kronšteins un televizors ir uzstādīti, pārliecinieties, ka stabilitāte un drošība ir pietiekama. Regulāri atkārtojiet šo pārbaudi (ik pēc 2 mēnešiem).

Aprīkojums ir paredzēts uzstādīšanai uz šķērskokiem vai betona sienas. Pirms uzstādīšanas pārliecinieties, ka montāžas virsmai ir pietiekama nestspēja televizora un kronšteina kopējam svaram. Nepārsniedziet maksimālo kronšteina noslodzi – 30 kg, ieskaitot vadus.

Šis izstrādājums ir paredzēts tikai mājas lietošanai. Izstrādājuma izmantošana ārpus telpām var izraisīt bojājumus vai traumas.

Ražotājs nav atbildīgs par kaitējumu aprīkojumam un veselībai, kas radies, sienas kronšteinu uzstādot nepareizi.

1. Pirms uzstādīšanas izlasiet visas instrukcijas un pārliecinieties, ka tās saprotat. Ja neesat droši par kādu uzstādīšanas procesa daļu, vērsieties pie profesionāla tehniķa.
2. Sienai vai virsmai, pie kuras kronšteins tiks piestiprināts, ir jāspēj nest viss sienas kronšteina un televizora svars. Pretējā gadījumā ir nepieciešama armatūra.

3. Uzstādīšana jāveic vismaz diviem cilvēkiem kopā, izmantojot mehānisku drošības mehānismu un piemērotus darbarīkus. Pretējā gadījumā iespējami īpašuma bojājumi vai smagas vai nāvējošas traumas.

4. levērojiet visas instrukcijas un ieteikumus par pietiekamu ventilāciju un piemērotas vietas izvēli televizora piestiprināšanai. Sīkāku informāciju meklējiet sava televizora lietotāja rokasgrāmatā.

5. Izstrādājums satur mazas daļas, kas var izraisīt aizrīšanos, tās ieelpojot vai norijot. Nodrošiniet, ka šīs daļas nav pieejamas bērniem!

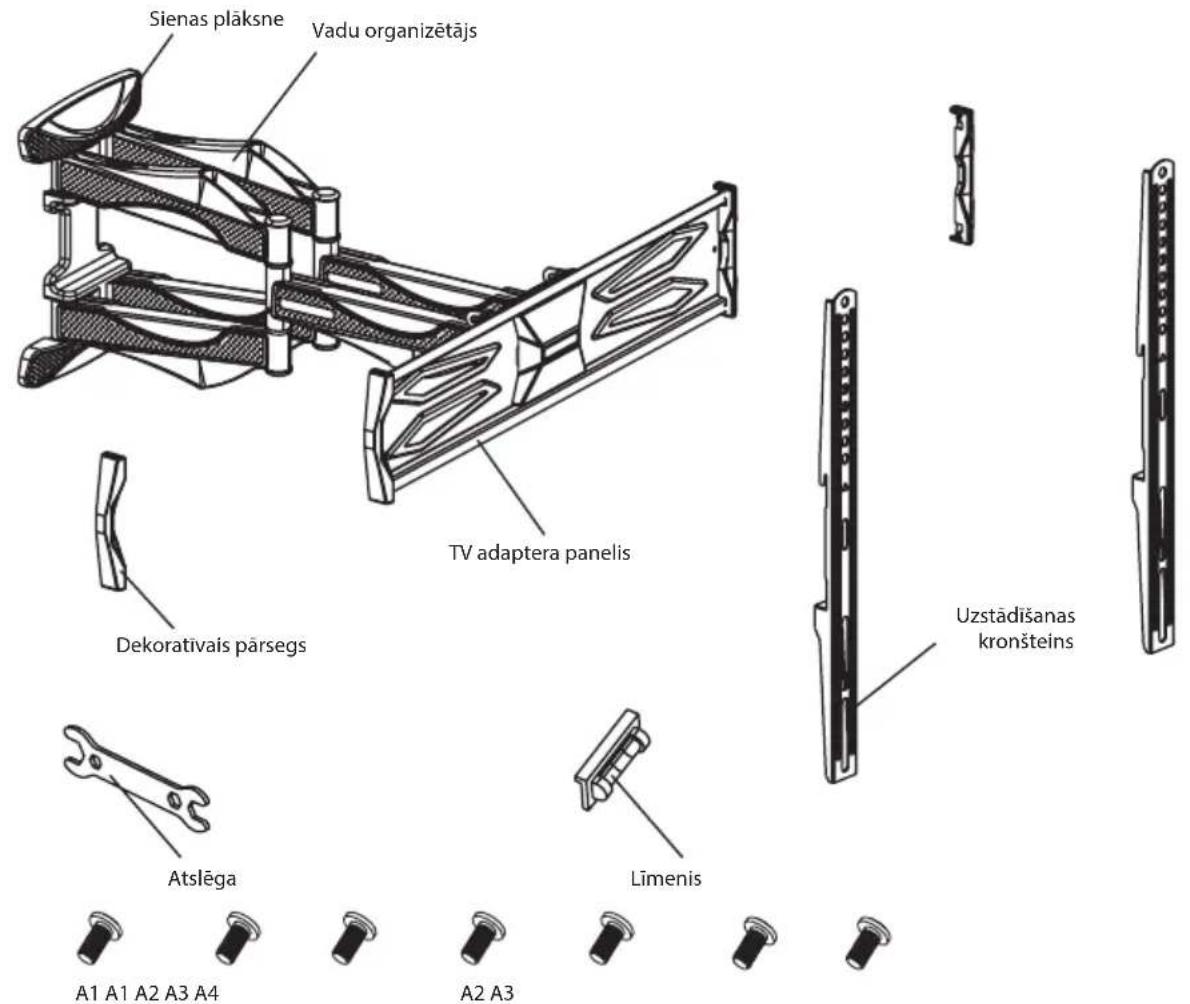

APRAKSTS

Montāžas komplekts

A4 A5 A6

B2 B3B1

Apzīmējums Skaits Apraksts
A1	4 Skrūve M4 × 12 mm
	4 Skrūve M4 × 25 mm
A2	4 Skrūve M5 × 12 mm
	4 Skrūve M5 × 25 mm
A3	4 Skrūve M6 × 12 mm
	4 Skrūve M6 × 25 mm
A4	4 Skrūve M8 × 16 mm
	4 Skrūve M8 × 25 mm
A5 4 Distancers
A6 4 Paplāksne īsajai skrūvei
B1 4 Garā skrūve
B2 4 Dībelis
B3 4 Paplāksne garajai skrūvei

MONTĀŽA

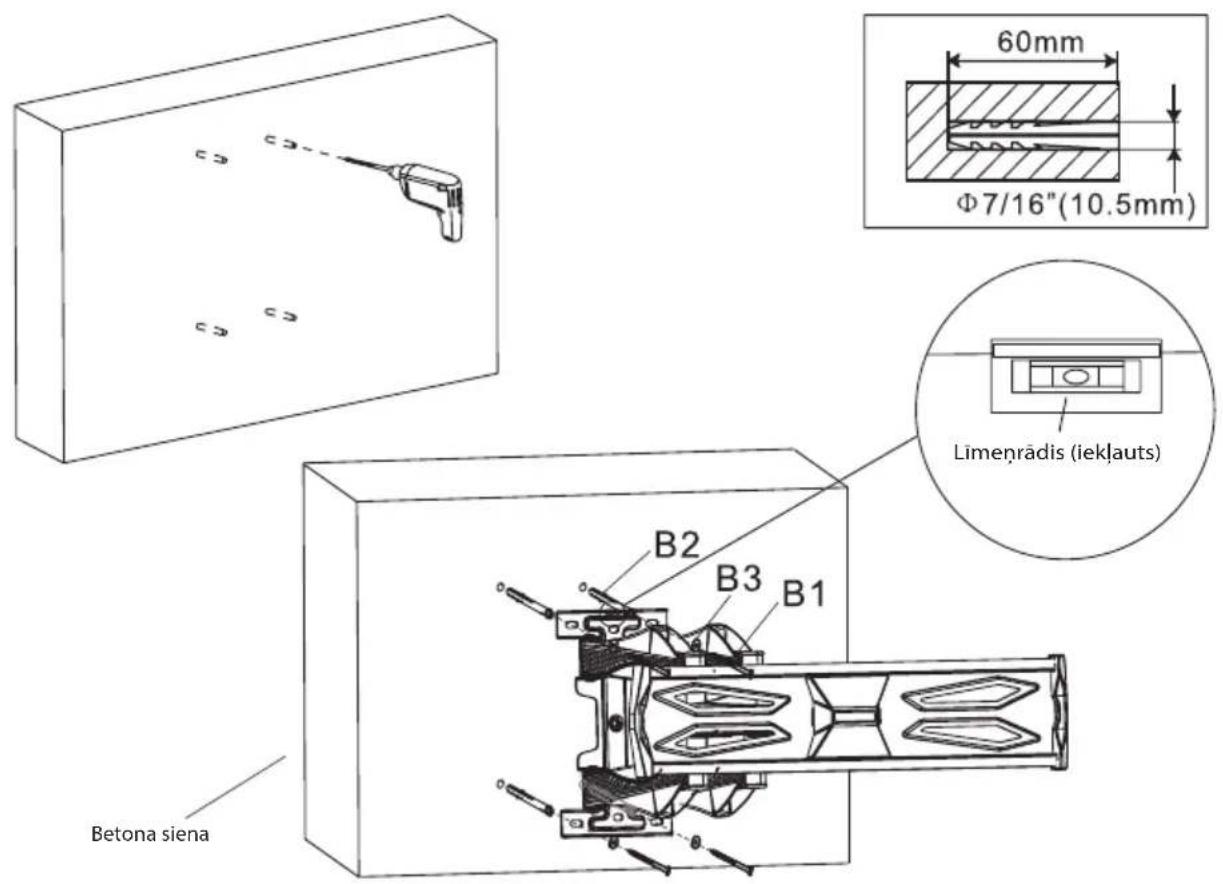

1A – Uzstādīšana pie betona sienas

Pielieciet sienas plāksni pie sienas, novietojiet to taisni, un izmantojiet to kā šablonu, lai atzīmētu četrus caurumus. Izurbiet četrus 60 mm dzilus caurumus ar 10,5 mm diametru. levietojiet caurumos četrus dībeļus (B2), un piestipriniet sienas plāksni pie sienas, izmantojot garās skrūves (B1) un paplāksnes (B3). Pievelciet skrūves cieši, bet ne pārmērīgi.

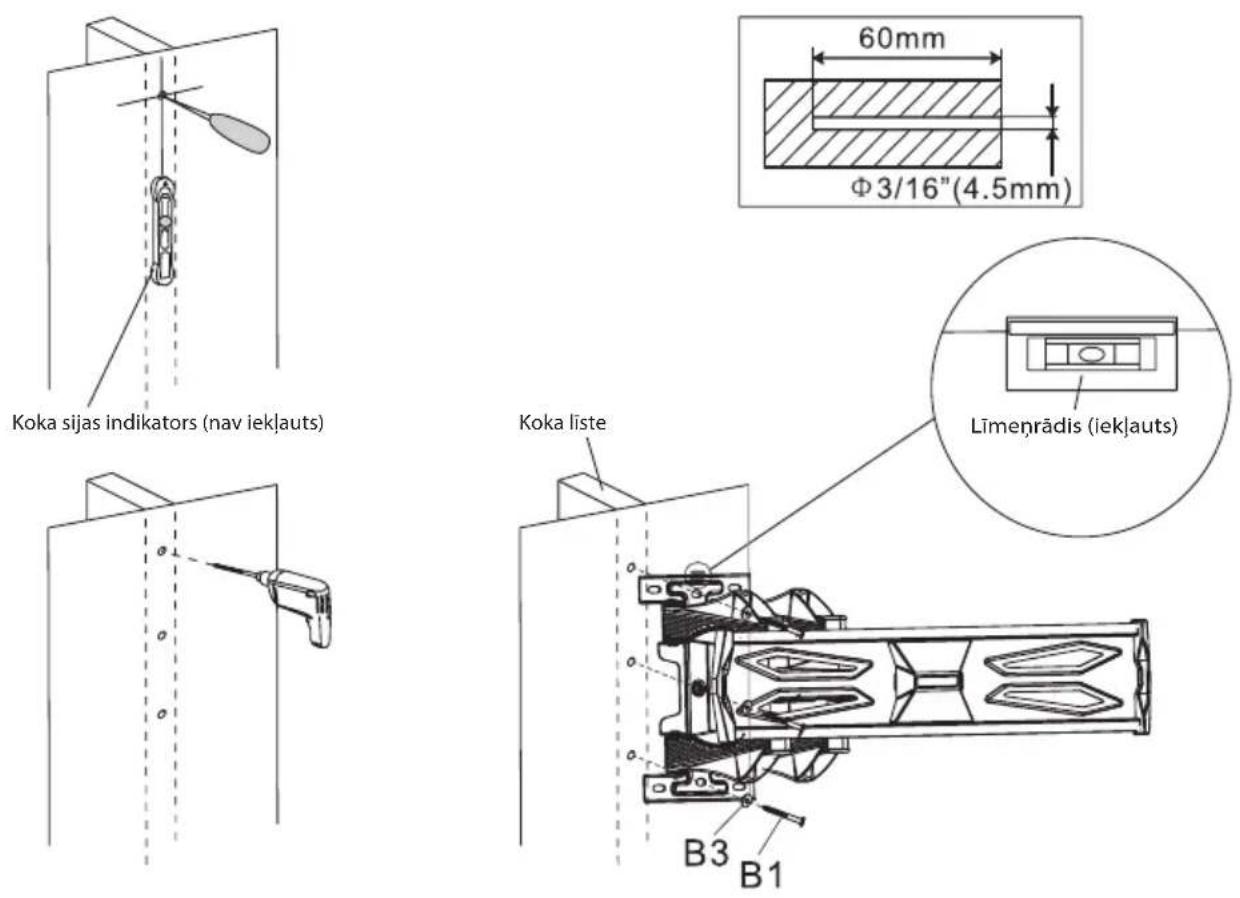

1B – Uzstādīšana pie škērskoka

Izmantojiet sienas plāksni kā šablonu. Pārliecinieties, ka tā ir taisna, un atzīmējiet četrus montāžas caurumus koka listē. Izurbiet četrus 60 mm dzilus caurumus ar 4,5 mm diametru. Pielieciet sienas plāksni horizontali, un piestipriniet to pie sienas, izmantojot četras garās skrūves (B1) un paplāksnes (B3). Pievelciet skrūves cieši, bet ne pārmērīgi.

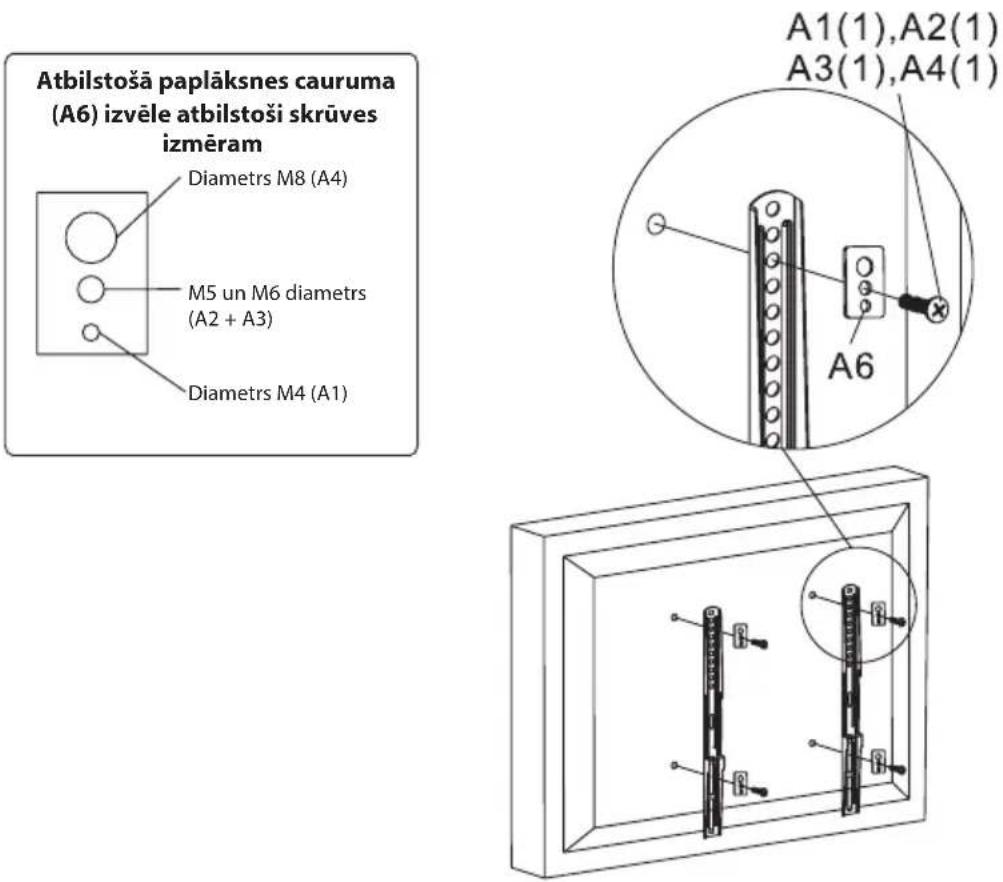

2A – Kronšteinu piestiprināšana pie televizora ar plakanu aizmuguri

Pārbaudiet montāžas caurumu izvietojumu televizora aizmugurē. Izvēlieties savam televizoram piemērotās skrūves. Pievienojiet abus uzstādīšanas kronšteinus pie TV ar divām skrūvēm (A1–A4, garums 12 mm) un starpliku (A6). Pievelciet skrūves cieši, bet ne pārmērīgi.

Bridinājums! Ja caurumi TV aizmugurē ir pārāk sekli un neviena no komplektācijā iekļautajām skrūvēm neder, izmantojiet atbilstošas skrūves pēc savas izvēles.

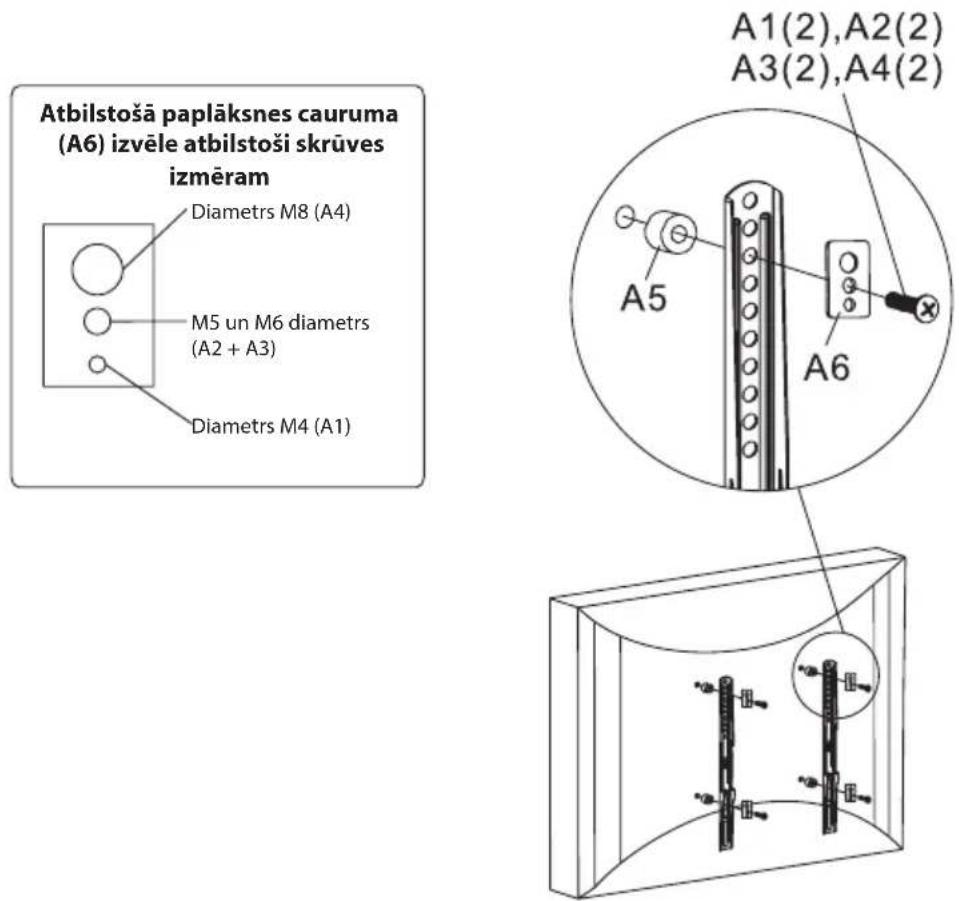

2A – Kronšteinu piestiprināšana pie televizora ar apalu aizmuguri

Pārbaudiet montāžas caurumu izvietojumu televizora aizmugurē. Izvēlieties savam televizoram piemērotās skrūves. Pievienojiet abus uzstādīšanas kronšteinus pie TV ar divām skrūvēm (A1–A4, garums 25 mm), distanceru (A5) un starpliku (A6). Pievelciet skrūves cieši, bet ne pārmērīgi.

Bridinājums! Ja caurumi TV aizmugurē ir pārāk sekli un neviena no komplektācijā iekļautajām skrūvēm neder, izmantojiet atbilstošas skrūves pēc savas izvēles.

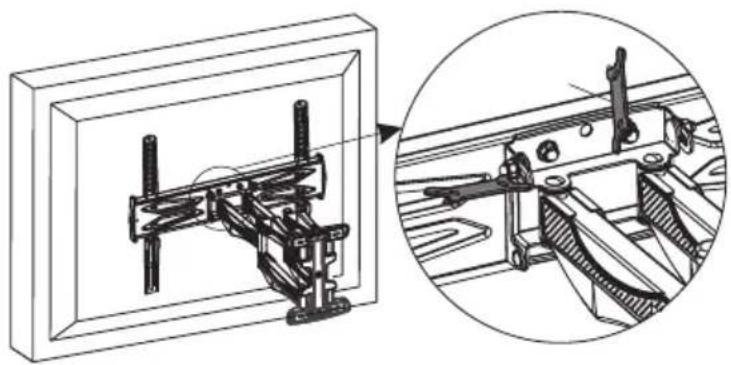

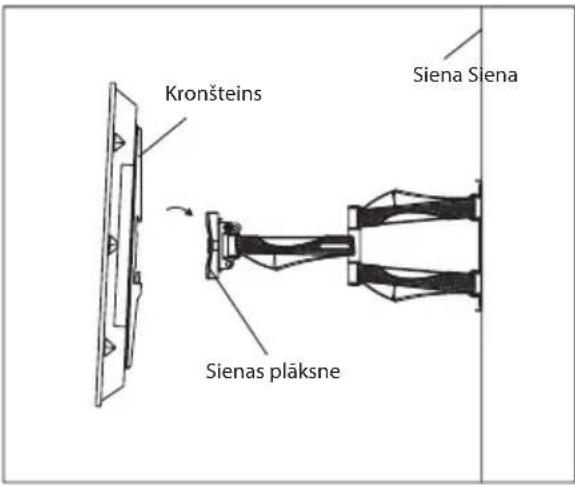

3 – Kronšteinu uzstādīšanas uz sienas plāksnes

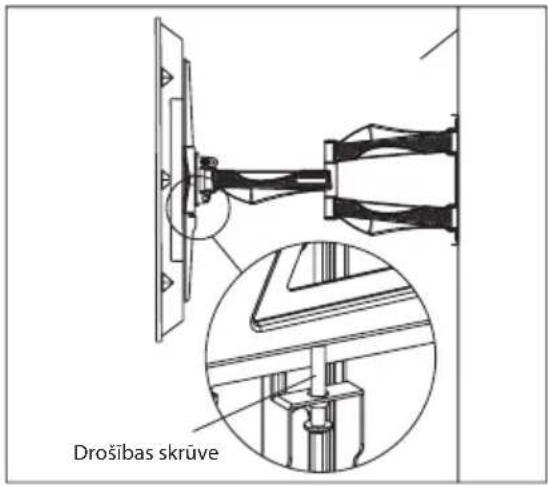

Piestipriniet kronšteinus pie sienas plāksnes tā, lai adaptera atloks novietotos uz sienas plāksnes sliedēm. Pievelciet drošības skrūvi uz katra kronšteina sliedēm. Pievelciet skrūvi cieši, bet ne pārmērīgi.

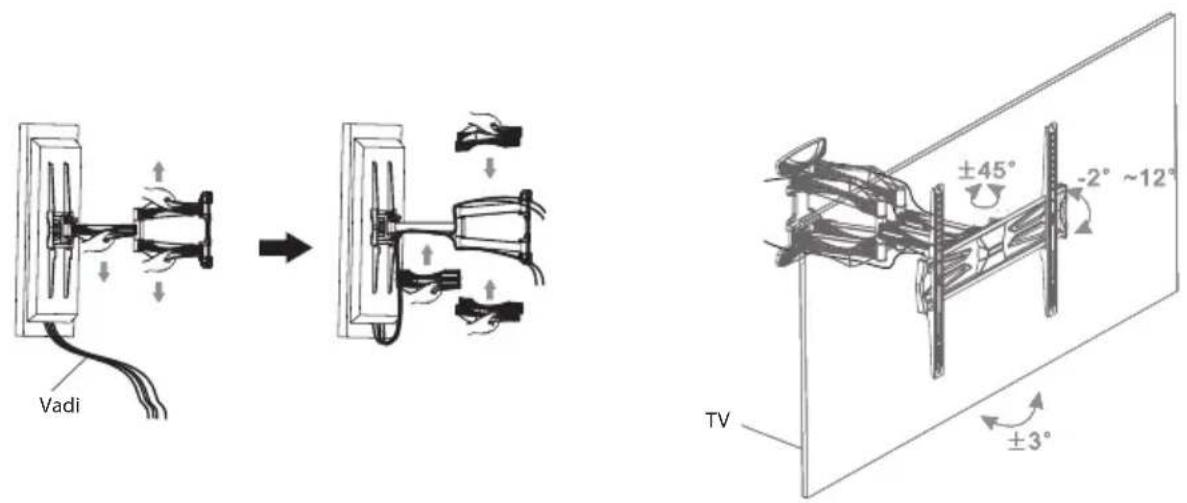

4 – Vada nostiprināšana, noliekšanas lenka noregulēšana un pievilkšana

Vadus var izvilkt caur vada caurumu kronšteina sienas kājiņa. Izvelkot vadus caur caurumu, uzstādiet vadu organizētāju.

Atskrūvējiet valīgāk skrūves uz sienas kājiņas plāksnes, lai noregulētu TV noliekšanas lenķi, kā parādīts tālāk. Atskrūvējiet un pievelciet skrūves ar krustiņa skrūvgriezi un uzgriežņu atslēgu. Pēc vēlamā lenķa noregulēšanas atkal cieši pievelciet skrūves, bet ne pārmērīgi.

TEHNISKĀ INFORMĀCIJA

Panela lielums: 32–60 collas

Maksimālais televizora svars: 30 kg

Saderiba: VESA 400 × 400

Noliekšana uz priekšu/atpakal: No -2° līdz +12°

Attālums no sienas: 56–465 mm

ATBRÍVOŠANÁS NO ATKRITUMIEM

letinamais papīrs un kartons – nogādāt pārstrādes punktā. lepakojuma folija, PE maisi, plastmasas daļas – iemest plastmasas škirošanas konteineros.

ATBRIVOŠANAS NO IERICEM KALPOŠANAS LAIKA BEIGAS

Norādītais simbols uz ierīces vai iepakojuma nozīmē, ka ierīci nedrīkst pievienot sadzīves atkritumiem. Nododiet ierīci norādītajā pārstrādes punktā. Novērsiet negatīvu ietekmi uz veselību un vidi, parūpējoties par ierīces pareizu pārstrādi. Pārstrāde palīdz taupīt dabas resursus. Lai saņemtu plašāku informāciju par šīs ierīces pārstrādi, sazinieties ar vietējo atbildīgo iestādi, sadzīves atkritumu apstrādes organizāciju vai veikalu, kur ierīci iegādājāties.

Lietošanas pamācība ir pieejama vietnē www.ecg-electro.eu.

Mēs paturam tiesības veikt teksta un tehnisko parametru izmainas.

08/05
