LD 326001 - Nekategorizované ECG - Bezplatný návod na obsluhu

Typ produktu	Plne pohyblivý držiak na TV na stenu
Značka	ECG
Model	LD 326001
Kompatibilné obrazovky	32" až 60"
Maximálna hmotnosť televízora	30 kg (66 libier)
Kompatibilná norma VESA	VESA 400x400 mm
Minimálna vzdialenosť od steny	56 mm
Maximálna vzdialenosť od steny	465 mm
Náklon dopredu/dozadu	-2° až +12°
Typy inštalácie	Betónová stena alebo drevená konštrukcia
Bezpečnostné pokyny	Inštalácia vyžaduje dve osoby, overenie nosnosti steny, malé časti uchovávať mimo dosahu detí
Obsah balenia	Skrutky (M4, M5, M6, M8), dištančné podložky, podložky, hmoždinky, dlhé skrutky, nástenné dosky a držiaky na TV
Správa káblov	Otvor pre káble a sťahovacia páska na káble v balení
Potrebné náradie	Krížový skrutkovač, nastaviteľný kľúč, vŕtačka
Určené použitie	Iba na domáce použitie
Údržba	Overenie stability každé 2 mesiace
Likvidácia	Recyklácia obalov a produktu po skončení životnosti
Záruka / Podpora	Manuál dostupný na www.ecg-electro.eu

Často kladené otázky - LD 326001 ECG

Aké televízory sú kompatibilné s držiakom ECG LD 326001 ?

Tento držiak je určený pre televízory od 32 do 60 palcov s normou VESA až do 400x400 mm. Skontrolujte, či váš televízor váži menej ako 30 kg.

Obsahuje držiak všetky potrebné skrutky ?

Áno, súprava obsahuje skrutky rôznych priemerov (M4, M5, M6, M8) a dĺžok, ako aj dištančné podložky a podložky na prispôsobenie väčšine televízorov.

Môžem nainštalovať tento držiak na sadrokartónovú stenu ?

Manuál odporúča inštaláciu na betónovú stenu alebo drevenú konštrukciu. Pre sadrokartón vystužte oblasť alebo sa poraďte s odborníkom.

Aká je maximálna hmotnosť podporovaná týmto nástenným držiakom ?

Maximálna hmotnosť je 30 kg (vrátane káblov). Nikdy neprekračujte tento limit.

Ako nastaviť uhol náklonu televízora ?

Povoľte skrutky na doske nástenného ramena pomocou krížového skrutkovača a kľúča, nakloňte televízor medzi -2° a +12°, potom pevne utiahnite bez nadmernej sily.

Umožňuje držiak skryť káble ?

Áno, na nástennom ramene je priechodný otvor a je súčasťou sťahovacia páska na káble na organizáciu drôtov.

Aké nástroje sú potrebné na inštaláciu ?

Budete potrebovať krížový skrutkovač, nastaviteľný kľúč, vŕtačku (vrták 10,5 mm na betón, 4,5 mm na drevo) a vodováhu.

Je držiak náročný na inštaláciu ?

Inštalácia je jednoduchá, ak budete postupovať podľa pokynov. Vyžaduje dve osoby na bezpečnú manipuláciu s televízorom.

Ako udržiavať nástenný držiak ?

Skontrolujte stabilitu držiaka a upevnení každé 2 mesiace. Čistite mäkkou handričkou.

Čo robiť, ak chýba alebo je poškodená časť ?

Kontaktujte svojho predajcu pred inštaláciou. Nepoužívajte poškodené časti. Manuál je dostupný na www.ecg-electro.eu.

NÁVOD NA OBSLUHU LD 326001 ECG

Čítajte pozorne a uschovajte na budúcu potrebu!

Pre správnu montáž nástenného držiaka sa obrátte na kvalifikovaného odborníka. Pred inštaláciou nástenného držiaka skontrolujte obsah montážnej súpravy a v prípade chýbajúcich alebo chybných komponentov informujte svojho predajcu. Poškodené súčasti nikdy nepoužívajte!! Nástenný držiak použite len na stanovený účel uvedený výrobcom. Pred inštaláciou si bezpodmienečne overte spôsobilosť steny (predovšetkým kvôli nosnosti). Ďalej sa uistite, že sa v stene v mieste zamýšľanej inštalácie nenachádza el. vedenie, vodovodné, plynové alebo iné potrubie. Dodržujte predpísanú bezpečnú vzdialenosť TV od stien (závisí od modelu TV). Nástenný držiak nainštalujte na bezpečné miesto, na ktorom nemôže spôsobit’ ohrozenie osôb. Po montáži nástenného držiaka a plochej obrazovky preverte dostatočnú stabilitu a bezpečnosť prevádzky. Kontrola by sa mala opakovať v pravidelných intervaloch každé 2 mesiace.

Zariadenie je určené na inštaláciu na drevené priečky alebo pevné betónové steny. Pred inštaláciou sa uistite, že má montážny povrch dostatočnú nosnosť, aby uniesol celkovú hmotnosť televízora a držiaka. Nikdy neprekračujte maximálnu nosnosť držiaka 30 kg vrátane káblov. Tento produkt je určený iba na vnútorné použitie. Vonkajšie použitie môže mať za následok zlyhanie produktu alebo úraz.

Výrobca neručí za škody na zariadení a na zdraví zapríčinené nesprávnym nainštalovaním nástenného držiaka.

1. Pred inštaláciou si pozorne prečítajte všetky pokyny a uistite sa, že ste im dobre porozumeli. V prípade, že si nie ste istí niektorou častou procesu inštalácie, požiadajte o pomoc profesionálneho technika.
2. Stena alebo plocha na upevnenie musia mať dostatočnú nosnosť pre celkovú hmotnosť držiaka a televízora. V opačnom prípade je nutné spevnenie.

3. Inštalácia vyžaduje súčinnosť minimálne dvoch osôb a použitie mechanického zabezpečenia a vhodného náradia. V opačnom prípade môže dôjst’ k poškodeniu majetku alebo vážnemu poraneniu či smrtel'nému úrazu.

4. Dodržujte všetky pokyny a odporúčania týkajúce sa zodpovedajúceho odvetrania a výberu vhodného miesta na upevnenie televízora. Ďalšie informácie pozrite v príručke vášho televízora.

5. Výrobok obsahuje drobné súčasti, ktoré môžu pri vdýchnutí alebo prehltnutí predstavovať riziko udusenia sa. Tieto súčasti držte mimo dosahu detí!

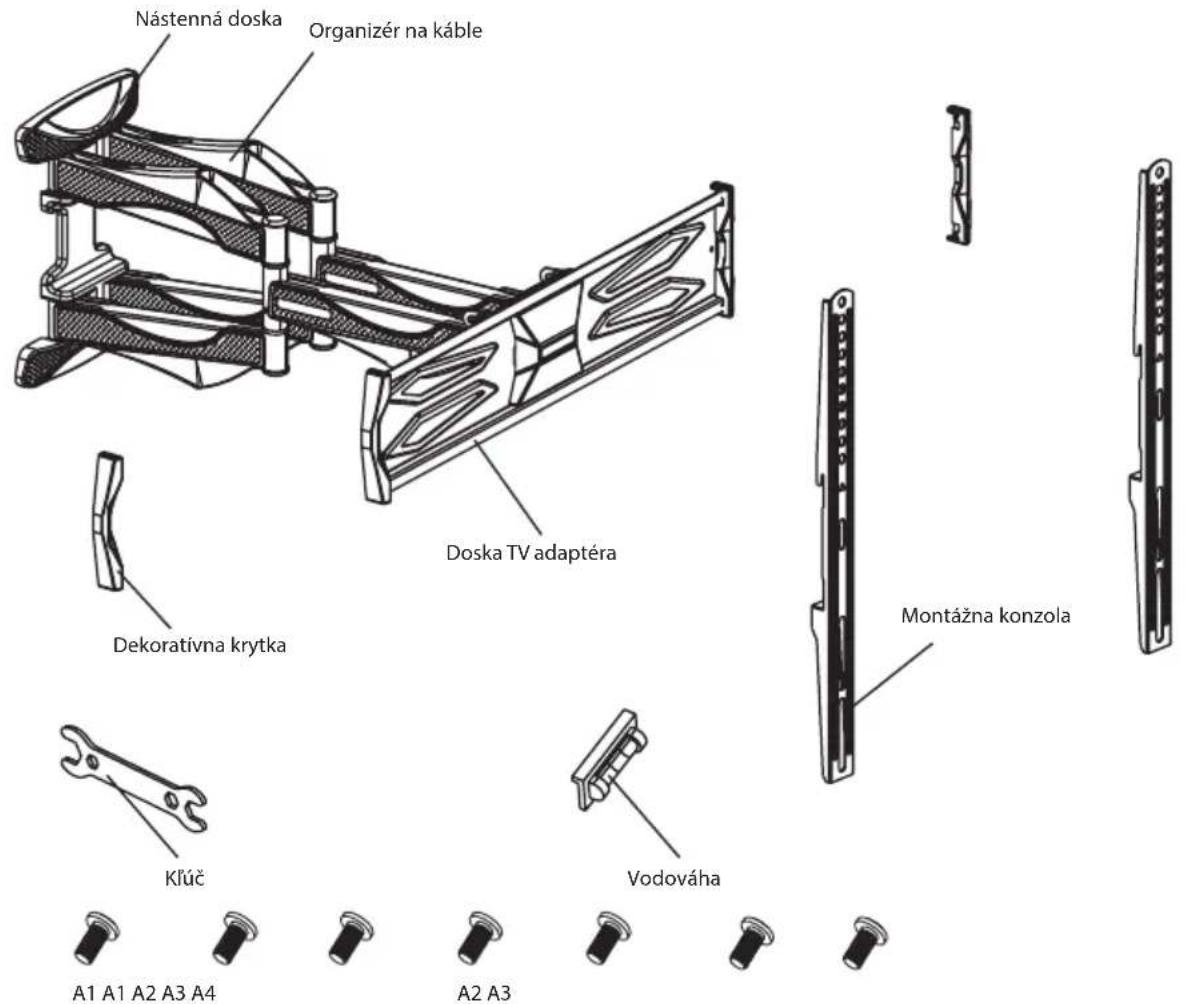

POPIS

Montážna súprava

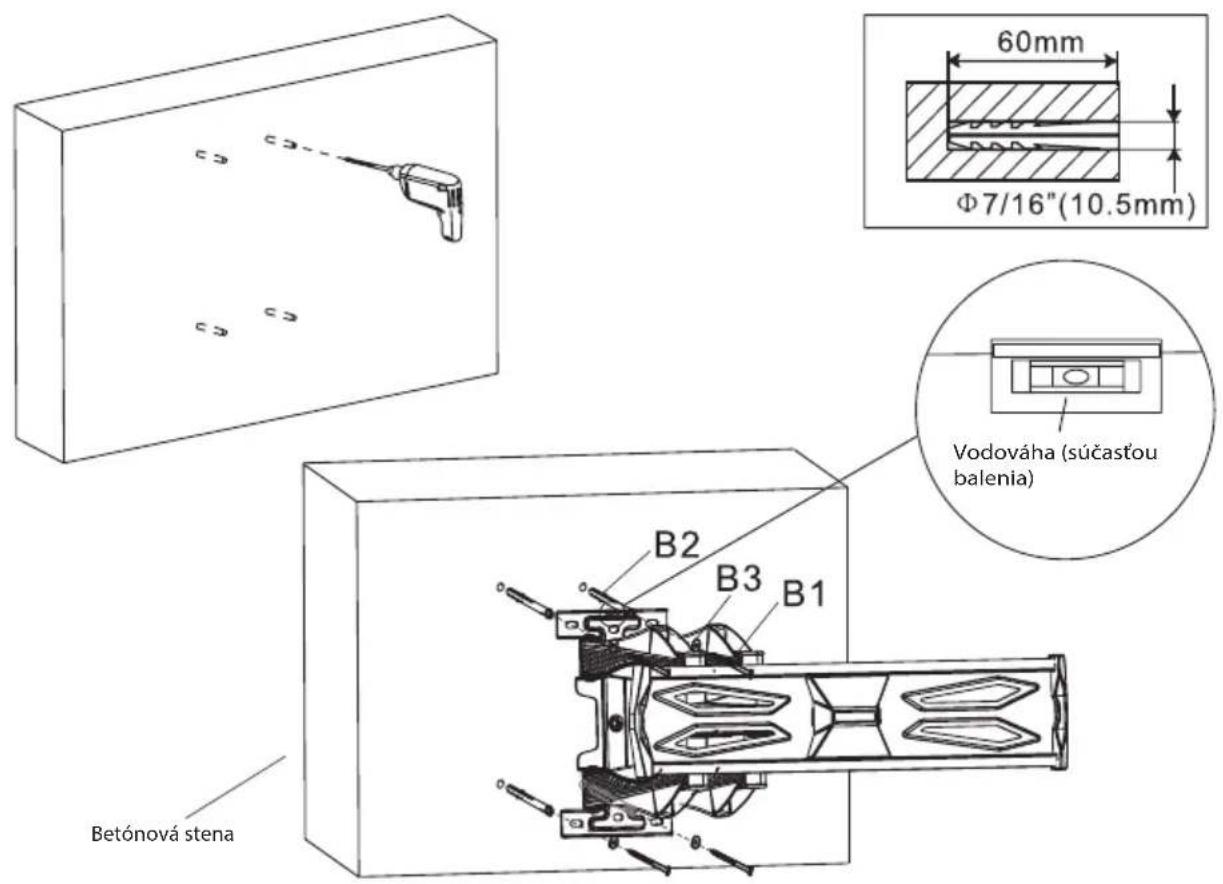

1A – Montáž na betónovú stenu

Nástennú dosku priložte k stene, vyrovnajte do vodorovnej polohy a použite ako šablónu na vyznačenie štyroch otvorov. Vyvítajte štyri otvory s priemerom 10,5 mm a hlbkou 60 mm. Do otvorov zasuňte štyri rozperky (B2) a pripevnite dlhými skrutkami (B1) s podložkami (B3) nástennú dosku k stene. Skrutky utiahnite pevne, nie však prílišnou silou.

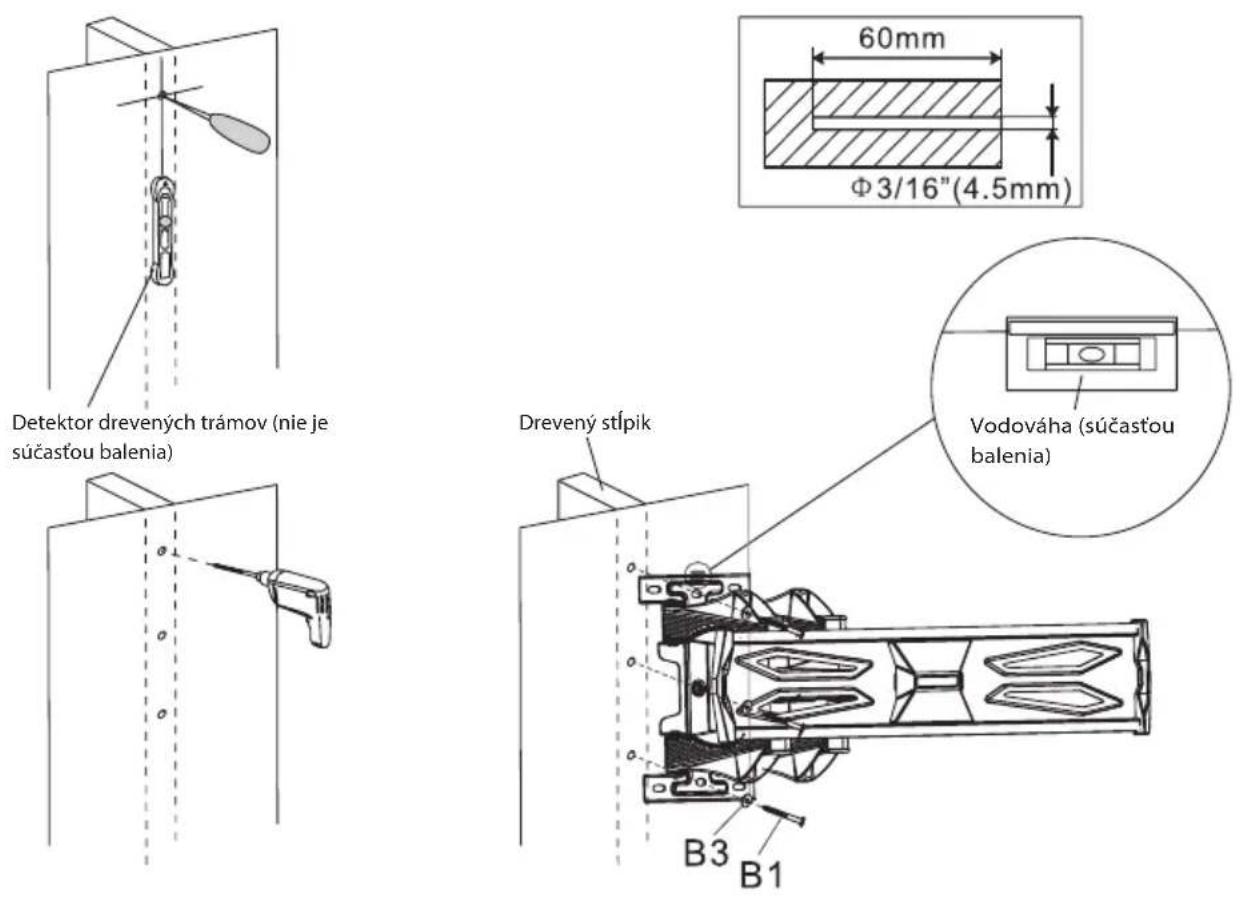

1B – Montáž do drevenej priečky

Nástennú dosku použite ako šablónu. Uistite sa, že je vodorovne, a do dreveného stípika si vyznačte štyri montážne otvory. Vyvrtajte štyri otvory s priemerom 4,5 mm a híbkou 60 mm. Priložte vodorovne nástennú dosku a pomocou štyroch dlhých skrutiek (B1) a podložiek (B3) ju pripevnite k stene. Skrutky utiahnite pevne, nie však prílišnou silou.

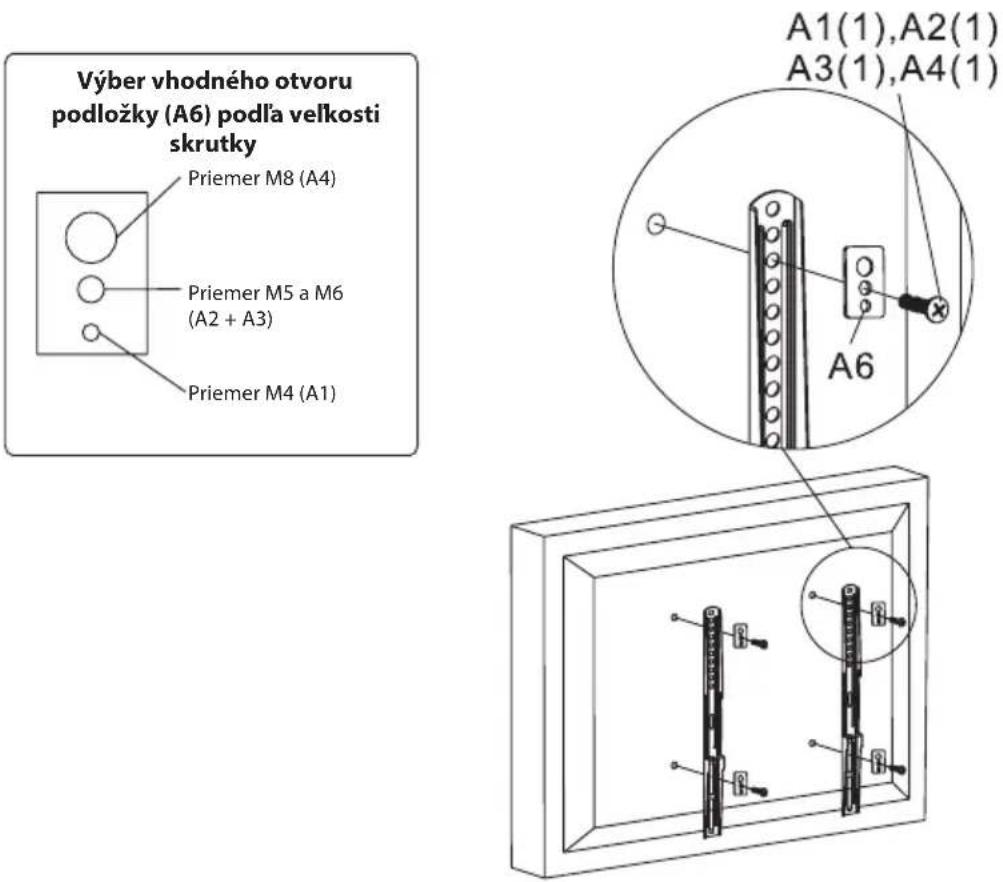

2A – Pripevnenie montážnych konzol k televízoru s plochým chrbtom

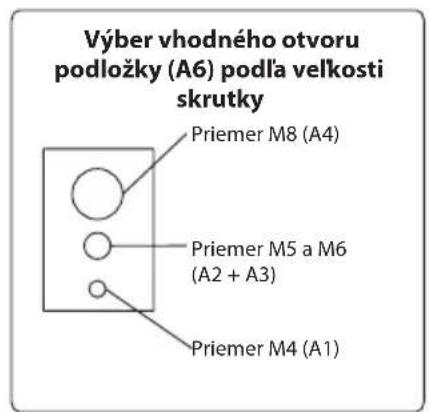

Zistite, ako sú usporiadané montážne otvory na zadnej strane vášho televízora. Vyberte vhodné skrutky pre váš televízor. Pripevnite obe montážne konzoly k televízoru pomocou dvoch skrutiek (A1 – A4, s dížkou 12 mm) a podložky (A6). Skrutky utiahnite pevne, nie však prílišnou silou.

Upozornenie: Ak sú otvory na zadnej strane vášho televízora príliš plytké a žiadna z priložených skrutiek do nich nesedí, použite vhodné skrutky podľa vlastného výberu.

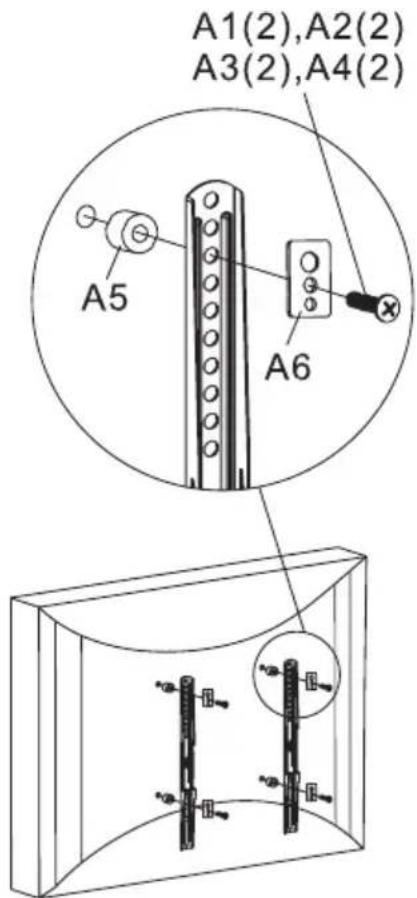

2B – Pripevnenie montážnych konzol k televízoru so zaobleným chrbtom

Zistite, ako sú usporiadané montážne otvory na zadnej strane vášho televízora. Vyberte vhodné skrutky pre váš televízor. Pripevnite obe montážne konzoly k televízoru pomocou dvoch skrutiek (A1 – A4, s dĺžkou 25 mm), dištančnej vložky (A5) a podložky (A6). Skrutky utiahnite pevne, nie však prílišnou silou.

Upozornenie: Ak sú otvory na zadnej strane vášho televízora príliš plytké a žiadna z priložených skrutiek do nich nesedí, použite vhodné skrutky podľa vlastného výberu.

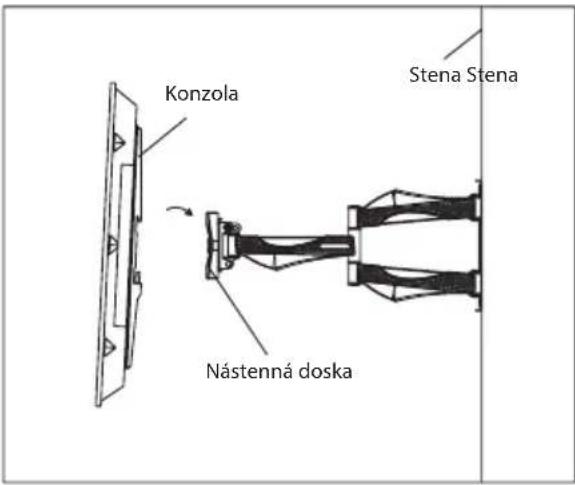

3 – Nasadenie konzol k nástennej doske

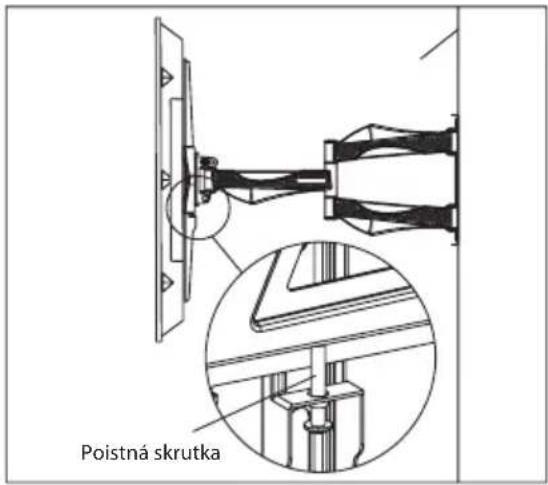

Konzoly pripevnite k nástennej doske tak, že prírubu konzoly nasuniete do kol'ajníc nástennej dosky. Dotiahnite poistnú skrutku na kol'ajnici každej konzoly. Utiahnite pevne, nie však prílišnou silou.

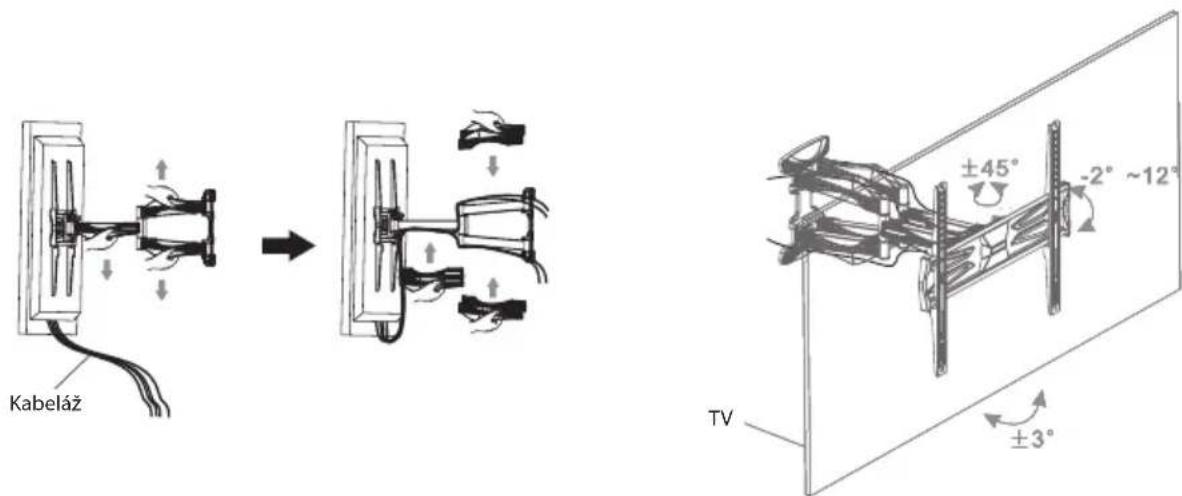

4 – Pretiahnutie káblov, nastavenie uhla náklonu a dotiahnutie

Kabeláž môžete prestrčit otvorom na káble na nástennom ramene držiaka. Po pretiahnutí káblov na otvor nasadte na nástenné rameno priložený organizér na káble.

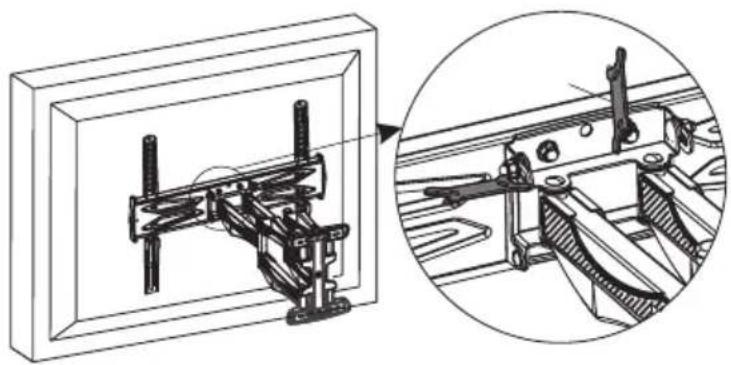

Povolením skrutiek na doske nástenného ramena môžete nastavit uhol náklonu televízora, pozrite obrázok nižšie. Skrutky povolujte a utahujte pomocou krížového skrutkovača a francúzskeho klúča. Po nastavení požadovaného uhla skrutky opat' pevne utiahnite, nie však prílišnou silou.

TECHNICKÉ ÚDAJE

Uhlopriečka obrazovky: 32" až 60"

Maximálna nosnost: 30 kg

Kompatibilita: VESA 400×400

Nakláňanie dopredu/dozadu: -2° až +12°

Odstup od steny: 56 – 465 mm

VYUŽITIE A LIKVIDÁCIA ODPADU

Baliaci papier a vlnitá lepenka – odovzdajte do zberných surovín. Prebalová fólia, PE vrecúška, plastové diely – do zberných kontajnerov na plasty.

LIKVIDÁCIA VÝROBKU PO UKONČENÍ ŽIVOTNOSTI

Vyobrazený symbol na produkte alebo na obale znamená, že s produktom by sa nemalo nakladať ako s domovým odpadom. Produkt odovzdajte na miesto určené na recykláciu. Správnou likvidáciou produktu zabránite negatívnym vplyvom na ľudské zdravie a životné prostredie. Recyklácia materiálov prispieva k ochrane prírodných zdrojov. Viac informácií o recyklácii tohto produktu vám poskytne obecný úrad, organizácia na spracovanie domového odpadu alebo predajné miesto, kde ste produkt kúpili.

Distribútor pre SR: K+B Progres, a. s., organizačná zložka

Mlynské Nivy 71

821 05 Bratislava e-mail: [e-mail]
