LD 174203 - Nekategorizované ECG - Bezplatný návod na obsluhu

Značka	ECG
Model	LD 174203
Typ produktu	Naklápacia nástenná konzola pre LED TV
Kompatibilné veľkosti TV	17" až 42"
Maximálna hmotnosť TV	25 kg
Kompatibilita VESA	VESA 200×200
Rozsah naklonenia	-5° až +10°
Minimálna vzdialenosť od steny	48 mm
Montážne povrchy	Drevené priečne trámy, pevné betónové steny
Montážne otvory (betón)	3 otvory, priemer 10,5 mm, hĺbka 60 mm
Montážne otvory (drevo)	3 otvory, priemer 3,5 mm, hĺbka 60 mm
Súčasťou dodávky skrutky pre adaptér TV	M4×12 mm, M5×12 mm, M6×12 mm, M8×16 mm (4 kusy), plus 4 podložky
Súčasťou dodávky upevnenie na stenu	3 dlhé skrutky, 3 hmoždinky, 3 podložky
Materiál	Oceľ (typické pre nástenné konzoly)
Bezpečnostné prvky	Bezpečnostná skrutka, proti nakloneniu, pravidelná kontrola každé 2 mesiace
Čistenie a údržba	Utrite suchou alebo mierne vlhkou handričkou; nepoužívajte agresívne chemikálie
Dostupnosť náhradných dielov	Kontaktujte výrobcu alebo distribútora pre chýbajúce alebo chybné súčiastky
Likvidácia	Recyklujte kovové časti a obal podľa miestnych predpisov

Často kladené otázky - LD 174203 ECG

Akú maximálnu hmotnosť TV táto konzola unesie?

Maximálna hmotnosť TV je 25 kg vrátane káblov. Nikdy neprekračujte tento limit, aby ste predišli zlyhaniu.

S akými veľkosťami TV je konzola LD 174203 kompatibilná?

Táto konzola je navrhnutá pre veľkosti TV od 17 palcov do 42 palcov uhlopriečky.

Aké vzory VESA konzola podporuje?

Podporuje VESA vzory do 200×200 mm. Súčasťou dodávky skrutky pasujú na rôzne veľkosti otvorov.

Môžem túto konzolu nainštalovať na betónovú stenu?

Áno, pre betónové steny použite vrták 10,5 mm a priložené hmoždinky. Uistite sa, že otvory sú hlboké 60 mm.

Je táto konzola vhodná na steny s drevenými stĺpikmi?

Áno, pre drevené stĺpiky vyvŕtajte vodiacie otvory 3,5 mm a upevnite pomocou dlhých skrutiek a podložiek priamo do dreva.

Aké nástroje potrebujem na inštaláciu?

Budete potrebovať vŕtačku, vhodné vrtáky (10,5 mm na betón, 3,5 mm na drevo), vodováhu, skrutkovač a kľúč na skrutky.

Ako ďaleko od steny bude TV umiestnená?

Minimálna vzdialenosť od steny je 48 mm, keď je konzola úplne zasunutá.

Aký je rozsah naklonenia tejto konzoly?

Poskytuje naklonenie dopredu/dozadu o -5° až +10° pre optimálny pozorovací uhol.

Sú k dispozícii náhradné diely, ak niečo chýba alebo je poškodené?

Áno, kontaktujte svojho predajcu alebo výrobcu (K+B Progres, a.s. na [e-mail]) a nahláste chýbajúce alebo chybné diely. Nepoužívajte poškodené súčiastky.

Ako často mám kontrolovať konzolu po inštalácii?

Kontrolujte konzolu každé 2 mesiace, aby ste sa uistili, že všetky skrutky sú utiahnuté a konzola zostáva bezpečná.

NÁVOD NA OBSLUHU LD 174203 ECG

Čítajte pozorne a uschovajte na budúcu potrebu!

Pre správnu montáž nástenného držiaka sa obrátte na kvalifikovaného odborníka. Pred inštaláciou nástenného držiaka skontrolujte obsah montážnej súpravy a v prípade chýbajúcich alebo chybných komponentov informujte svojho predajcu. Poškodené súčasti nikdy nepoužívajte!! Nástenný držiak použite len na stanovený účel uvedený výrobcom. Pred inštaláciou si bezpodmienečne overte spôsobilosť steny (predovšetkým kvôli nosnosti). Ďalej sa uistite, že sa v stene v mieste zamýšľanej inštalácie nenachádza el. vedenie, vodovodné, plynové alebo iné potrubie. Dodržujte predpísanú bezpečnú vzdialenosť TV od stien (závisí od modelu TV). Nástenný držiak nainštalujte na bezpečné miesto, na ktorom nemôže spôsobit’ ohrozenie osôb. Po montáži nástenného držiaka a plochej obrazovky preverte dostatočnú stabilitu a bezpečnosť prevádzky. Kontrola by sa mala opakovať v pravidelných intervaloch každé 2 mesiace.

Zariadenie je určené na inštaláciu na drevené priečky alebo pevné betónové steny. Pred inštaláciou sa uistite, že má montážny povrch dostatočnú nosnosť, aby uniesol celkovú hmotnosť televízora a držiaka. Nikdy neprekračujte maximálnu nosnosť držiaka 25 kg vrátane káblov. Tento produkt je určený iba na vnútorné použitie. Vonkajšie použitie môže mať za následok zlyhanie produktu alebo úraz.

Výrobca neručí za škody na zariadení a na zdraví zapríčinené nesprávnym nainštalovaním nástenného držiaka.

1. Pred inštaláciou si pozorne prečítajte všetky pokyny a uistite sa, že ste im dobre porozumeli. V prípade, že si nie ste istí niektorou častou procesu inštalácie, požiadajte o pomoc profesionálneho technika.
2. Stena alebo plocha na upevnenie musia mať dostatočnú nosnosť pre celkovú hmotnosť držiaka a televízora. V opačnom prípade je nutné spevnenie.

3. Inštalácia vyžaduje súčinnosť minimálne dvoch osôb a použitie mechanického zabezpečenia a vhodného náradia. V opačnom prípade môže dôjst’ k poškodeniu majetku alebo vážnemu poraneniu či smrtel'nému úrazu.

4. Dodržujte všetky pokyny a odporúčania týkajúce sa zodpovedajúceho odvetrania a výberu vhodného miesta na upevnenie televízora. Ďalšie informácie pozrite v príručke vášho televízora.

5. Výrobok obsahuje drobné súčasti, ktoré môžu pri vdýchnutí alebo prehltnutí predstavovať riziko udusenia sa. Tieto súčasti držte mimo dosahu detí!

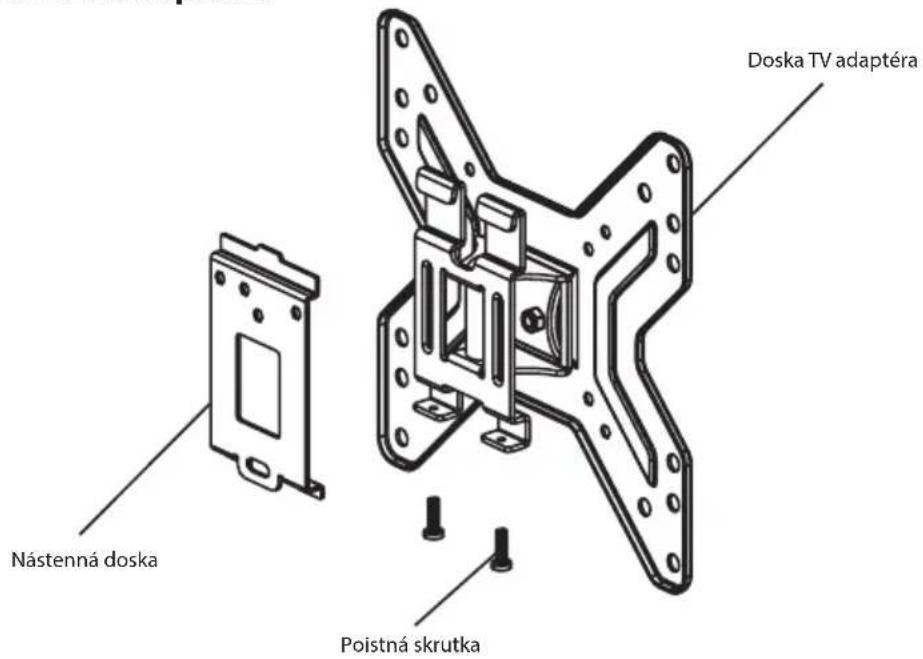

POPIS

Montážna súprava

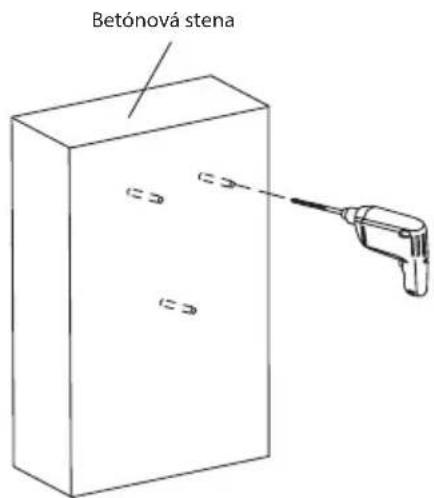

1A – Montáž na betónovú stenu

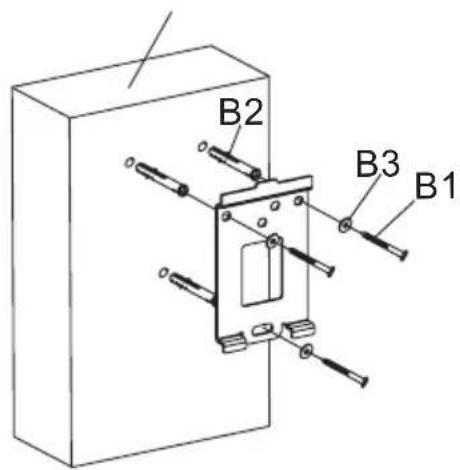

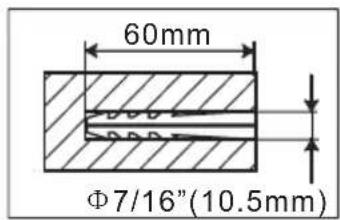

Nástennú dosku priložte k stene, vyrovnajte do vodorovnej polohy a použite ako šablónu na vyznačenie troch otvorov. Vyvítajte tri otvory s priemerom 10,5 mm a híbkou 60 mm. Do otvorov zasuňte tri rozperky (B2) a pripevnite dlhými skrutkami (B1) s podložkami (B3) nástennú dosku k stene. Skrutky utiahnite pevne, nie však prílišnou silou.

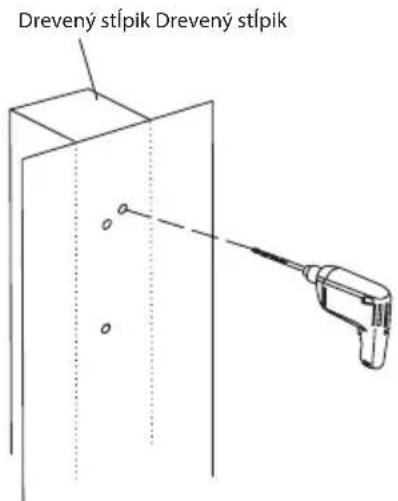

1B – Montáž do drevenej priečky

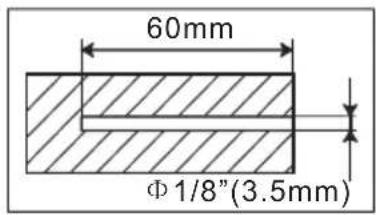

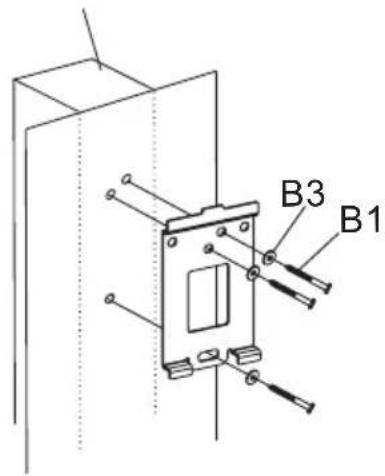

Nástennú dosku použite ako šablónu. Uistite sa, že je vodorovne, a do dreveného stípika si vyznačte tri montážne otvory. Vyvítajte tri otvory s priemerom 3,5 mm a híbkou 60 mm. Priložte vodorovne nástennú dosku a pomocou troch dlhých skrutiek (B1) a podložiek (B3) ju pripevnite k stene. Skrutky utiahnite pevne, nie však prílišnou silou.

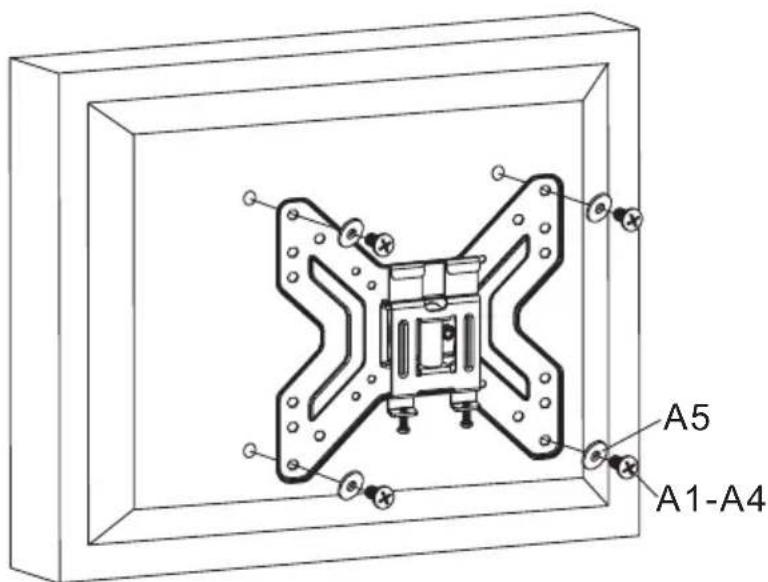

2 – Pripevnenie dosky TV adaptéra k televízoru

Zistite, ako sú usporiadané montážne otvory na zadnej strane vášho televízora. Vyberte vhodné skrutky pre váš televízor. Dosku TV adaptéra odoberte z nástennej dosky a pripevnite ju k televízoru pomocou štyroch skrutiek (A1–A4) a podložky (A5). V prípade, že sú závity v uchytení TV príliš plytké, odporúčame použit podložky. Skrutky utiahnite pevne, nie však prílišnou silou.

Upozornenie: Ak sú otvory na zadnej strane vášho televízora príliš plytké a žiadna z priložených skrutiek do nich nesedí, použite vhodné skrutky podľa vlastného výberu.

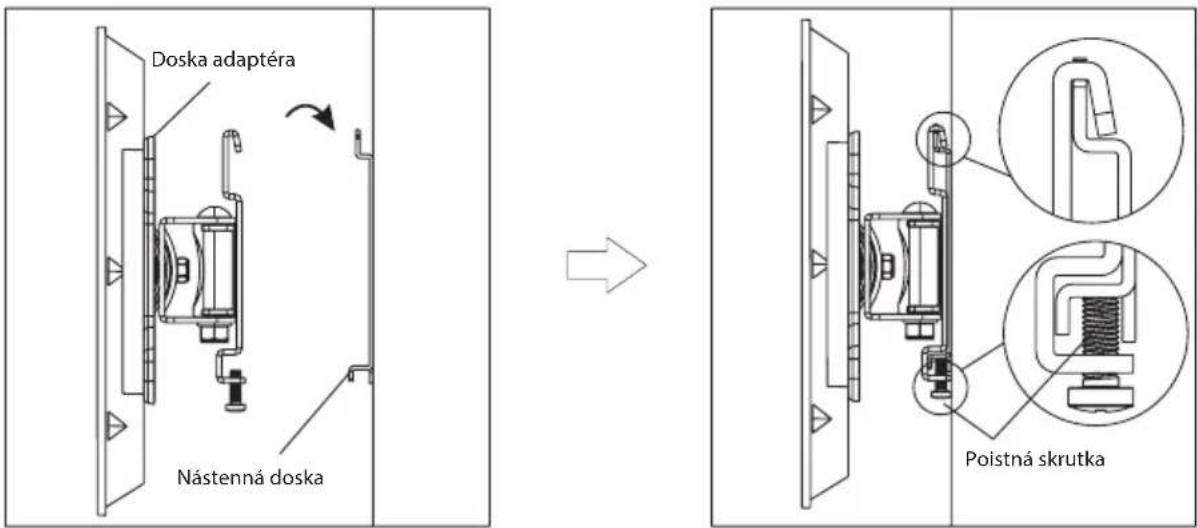

3 – Nasadenie dosky adaptéra k nástennej doske

Dosku adaptéra pripevnite k nástennej doske tak, že prírubu adaptéra nasuniete do kol'ajníc nástennej dosky. Dotiahnite poistnú skrutku na kol'ajnici nástennej dosky. Utiahnite pevne, nie však prílišnou silou.

Minimálny odstup od steny: 48mm

VYUŽITIE A LIKVIDÁCIA ODPADU

Baliaci papier a vlnitá lepenka – odovzdajte do zberných surovín. Prebalová fólia, PE vrecúška, plastové diely – do zberných kontajnerov na plasty.

LIKVIDÁCIA VÝROBKU PO UKONČENÍ ŽIVOTNOSTI

Vyobrazený symbol na produkte alebo na obale znamená, že s produktom by sa nemalo nakladať ako s domovým odpadom. Produkt odovzdajte na miesto určené na recykláciu. Správnou likvidáciou produktu zabránite negativnym vplyvom na ľudské zdravie a životné prostredie. Recyklácia materiálov prispieva k ochrane prírodných zdrojov. Viac informácií o recyklácii tohto produktu vám poskytne obecný úrad, organizácia na spracovanie domového odpadu alebo predajné miesto, kde ste produkt kúpili.
