LD 174203 - Nem kategorizált ECG - Ingyenes használati útmutató

Márka	ECG
Modell	LD 174203
Terméktípus	Dönthető LED TV fali konzol
Kompatibilis TV méretek	17" - 42"
Maximális TV súly	25 kg
VESA kompatibilitás	VESA 200×200
Döntési tartomány	-5° - +10°
Minimális távolság a faltól	48 mm
Rögzítési felületek	Fa keresztlécek, szilárd betonfalak
Szerelési lyukak (beton)	3 lyuk, 10,5 mm átmérő, 60 mm mély
Szerelési lyukak (fa oszlop)	3 lyuk, 3,5 mm átmérő, 60 mm mély
Mellékelt csavarok a TV adapterhez	M4×12 mm, M5×12 mm, M6×12 mm, M8×16 mm (4 darab), plusz 4 alátét
Mellékelt falrögzítők	3 hosszú csavar, 3 tipli, 3 alátét
Anyag	Acél (jellemző a fali konzoloknál)
Biztonsági jellemzők	Biztonsági csavar, billenésgátló kialakítás, rendszeres ellenőrzés 2 havonta
Tisztítás és karbantartás	Törölje száraz vagy enyhén nedves ruhával; ne használjon erős vegyszereket
Pótalkatrészek elérhetősége	Hiányzó vagy hibás alkatrészek esetén vegye fel a kapcsolatot a gyártóval vagy a forgalmazóval
Ártalmatlanítás	Fém alkatrészek és csomagolás újrahasznosítása a helyi előírások szerint

Gyakran ismételt kérdések - LD 174203 ECG

Mekkora a maximális TV súly, amit ez a konzol elbír?

A maximális TV súly 25 kg a kábelekkel együtt. Soha ne lépje túl ezt a határt a meghibásodás elkerülése érdekében.

Milyen TV méretek kompatibilisek az LD 174203 konzollal?

Ez a konzol 17 hüvelyktől 42 hüvelykig átlós TV méretekhez készült.

Milyen VESA mintákat támogat a konzol?

VESA mintákat támogat 200×200 mm-ig. A mellékelt csavarok különböző lyukméretekhez illeszkednek.

Felszerelhetem ezt a konzolt betonfalra?

Igen, betonfalakhoz használja a 10,5 mm-es fúrót és a mellékelt falitipliket. Ügyeljen arra, hogy a lyukak 60 mm mélyek legyenek.

Alkalmas ez a konzol fa oszlopos falra?

Igen, faoszlopokhoz fúrjon 3,5 mm-es előfúrásokat és rögzítse a hosszú csavarokkal és alátétekkel közvetlenül a fába.

Milyen szerszámokra van szükség a telepítéshez?

Szüksége lesz egy fúróra, megfelelő fúrószárakra (10,5 mm betonhoz, 3,5 mm fához), egy vízszintezőre, egy csavarhúzóra és egy csavarkulcsra a csavarokhoz.

Milyen messze lesz a TV a faltól?

A minimális távolság a faltól 48 mm, amikor a konzol teljesen vissza van húzva.

Mekkora a konzol döntési tartománya?

Előre/hátra döntést kínál -5° és +10° között az optimális betekintési szög érdekében.

Elérhetők pótalkatrészek, ha valami hiányzik vagy sérült?

Igen, vegye fel a kapcsolatot az eladójával vagy a gyártóval (K+B Progres, a.s., [e-mail]) a hiányzó vagy hibás alkatrészek bejelentéséhez. Ne használjon sérült alkatrészeket.

Milyen gyakran kell ellenőriznem a konzolt a telepítés után?

Ellenőrizze a konzolt 2 havonta, hogy minden csavar szoros legyen és a konzol stabil maradjon.

HASZNÁLATI ÚTMUTATÓ LD 174203 ECG

Olvassa el figyelmesen és a későbbi felhasználásokhoz is őrizze meg!

A termék szakszerű szerelését bízza rögzítéstechnikával foglalkozó szakemberre. A szerelés megkezdése előtt ellenőrizze le a csomag tartalmát, amennyiben hibát vagy hiányt észlel, akkor forduljon a termék eladójához. Sérült alkatrészeket ne használjon a szereléshez. A fali tartót csak a rendeltetésének megfelelő célokra használja. A szerelés megkezdése előtt ellenőrizze le a fal minőségét (elsősorban szilárdsági szempontból). Továbbá győződjön meg arról, hogy a szerelés helyén a falban nincs-e elektromos, illetve víz- vagy gázvezeték. Tartsa be a tévékészülék biztonságos távolságát a faltól (a tévé típusától függ). A TV tartót olyan helyre szerelje fel, ahol az nem veszélyezteti senkinek a biztonságát sem. A fali tartó felszerelése után ellenőrizze le a tartó megfelelő teherbírását és stabilitását, valamint a biztonságos használat feltételeinek a teljesülését. Ezt az ellenőrzést rendszeresen hajtsa végre (2-havonta).

A terméket tömörfa tartóra, vagy beton, illetve tömör téglafalra lehet felszerelni. A szerelés megkezdése előtt győződjön meg arról, hogy a fal elbírja-e tartót és a tévékészüléket. Ne lépje túl a tévé tartó maximális (25 kg-os) teherbírását (a vezetékekkel együtt).

A terméket csak beltérben szabad használni. A termék kültéren való használata esetén a termék meghibásodhat és akár személyi sérülést is okozhat.

A gyártó nem vállal felelősséget a fali tartó helytelen használatából és szakszerűtlen szereléséből eredő károkért és személyi sérülésekért.

1. A szerelés megkezdése előtt figyelmesen olvassa végig a használati útmutatót, és a szerelést csak akkor kezdje meg, ha az útmutató előírásait megértette. Amennyiben bizonytalanság merül fel Önben a szerelést illetően, akkor a szerelést bízza megfelelő képzettségű szakemberre.

2. A falnak (vagy más felületnek) el kell bírnia a tartó és a tévékészülék együttes tömegét. Ellenkező esetben valamilyen kiegészítő merevítést kell alkalmazni.

3. A szereléshez két személy szükséges. A szereléshez használjon megfelelő szerszámokat, valamint tartsa be a munkavédelmi előírásokat is. Ellenkező esetben személyi sérülés következhet be, vagy anyagi kár is keletkezhet.

4. A szerelés helyét úgy válassza meg, hogy biztosítva legyen a működő tévékészülék megfelelő szellőztetése, és a készülék láthatósága. Ezeket az információkat a tévékészülék használati útmutatójában találja meg.
5. A termékhez apró alkatrészek is tartoznak, amelyek lenyelése vagy beszippantása veszélyes lehet. Ezeket az apró alkatrészeket gyerekektől tartsa távol!

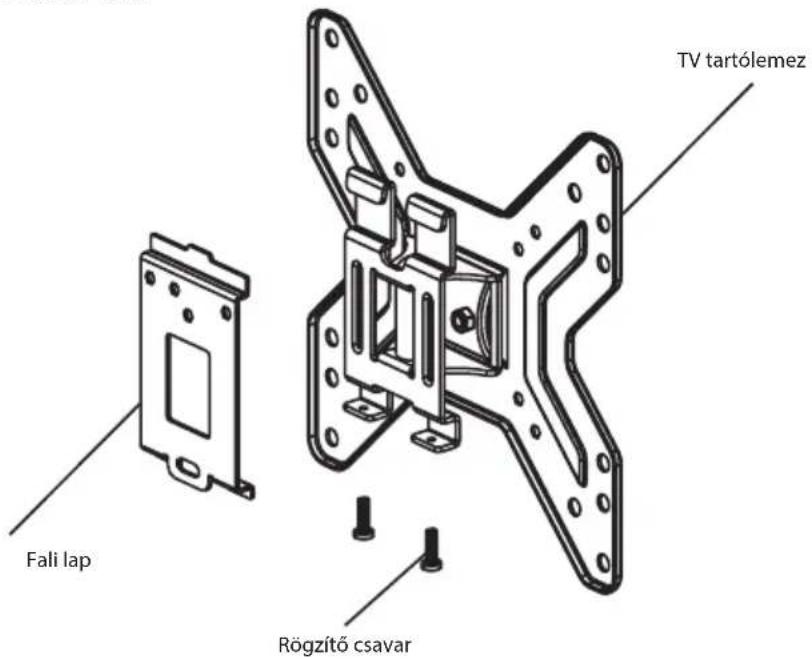

A KÉSZÜLÉK RÉSZEI

Rögzítő készlet

A1 A2 A3 A4 A5

B1 B2

B3

Jelölés db	Leírás
A1 4 M4	× 12 csavar
A2 4 M5	× 12 csavar
A3 4 M6	× 12 mm	csavar
A4 4 M8	× 16 csavar
A5 4 Alátét a rövid		csavarhoz
B1 3 Hosszú csavar
B2 3 Tipli
B3 3 Alátét a hosszú csavarhoz

SZERELÉS

1A – Szerelés betonfalra

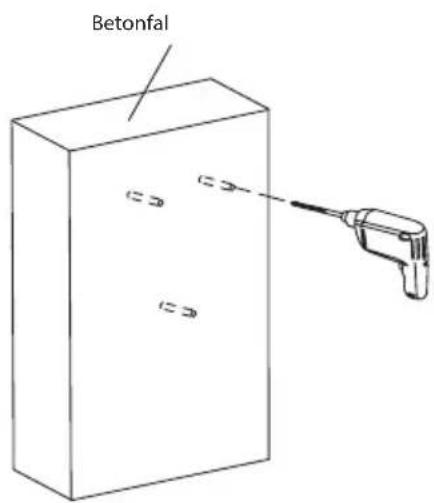

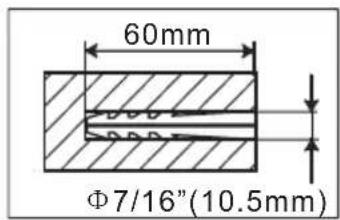

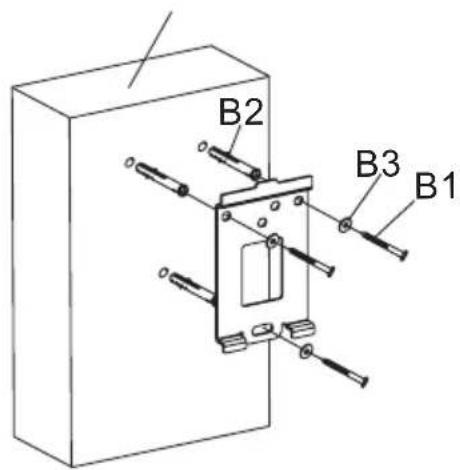

A fali alaplemezt használja sablonként. Az alaplemezt vízmértékkel vízszintes helyzetbe állítva tegye a falra, és jelölje át a három furat helyét. Fúrjon három darab 10,5 mm átmérőjű és 60 mm mély furatot a megjelölt helyen. A furatokba dugja be a tiplit (B2), majd a fali alaplemezt vízszintes helyzetbe állítva, csavarozza be a három hosszú csavart (B1) és az alátéteket (B3). A csavarokat érzéssel húzza meg (ne húzza meg túl erősen).

Magyar

1B – Szerelés fa tartóoszlopra

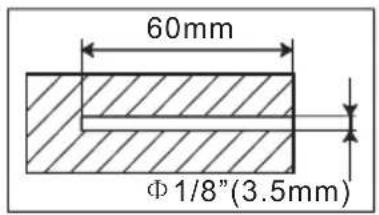

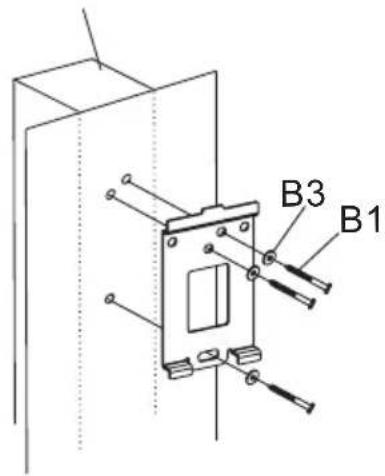

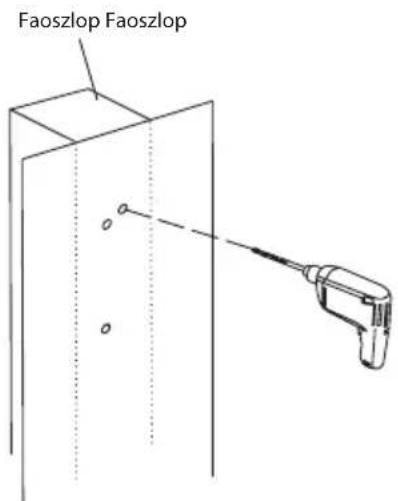

A fali alaplemezt használja sablonként. Az alaplemezt vízmértékkel vízszintes helyzetbe állítva tegye a faoszlopra, és jelölje át a három furat helyét. Fúrjon három darab 3,5 mm átmérőjű és 60 mm mély furatot a megjelölt helyen. A fali alaplemezt vízszintes helyzetbe állítva, csavarozza a három hosszú csavarral (B1) és az alátétekkel (B3) a faoszlophoz a tévé tartót. A csavarokat érzéssel húzza meg (ne húzza meg túl erősen).

2 – A tartólemez rögzítése a tévékészülékhez

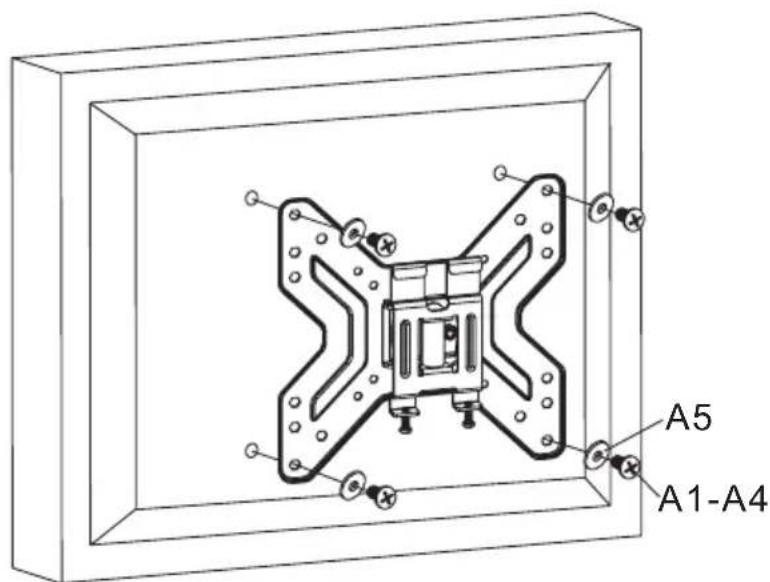

Előbb állapítsa meg, hogy milyen elrendezésben találhatók a tévékészüléken a rögzítést szolgáló menetes furatok. Válassza ki a megfelelő méretű és hosszúságú csavarokat. A tartóról szerelje le a tartólemezt, és négy csavar (A1–A4) valaminzt alátét (A5) segítségével rögzítse a tévé hátlapjához. Ha a tévékészülékben a menet túl rövid, akkor használjon több alátétet. A csavarokat érzéssel húzza meg (ne húzza meg túl erősen).

Figyelmeztetés! Ha a tévékészülékben a menet nem mély, és a mellékelt csavarok hosszúnak bizonyulnak, akkor fűrészelje le a legrövidebb csavarok végét, vagy használjon saját (rövidebb) csavarokat a rögzítéshez.

3 – A tartólemez rögzítése a fali tartóhoz

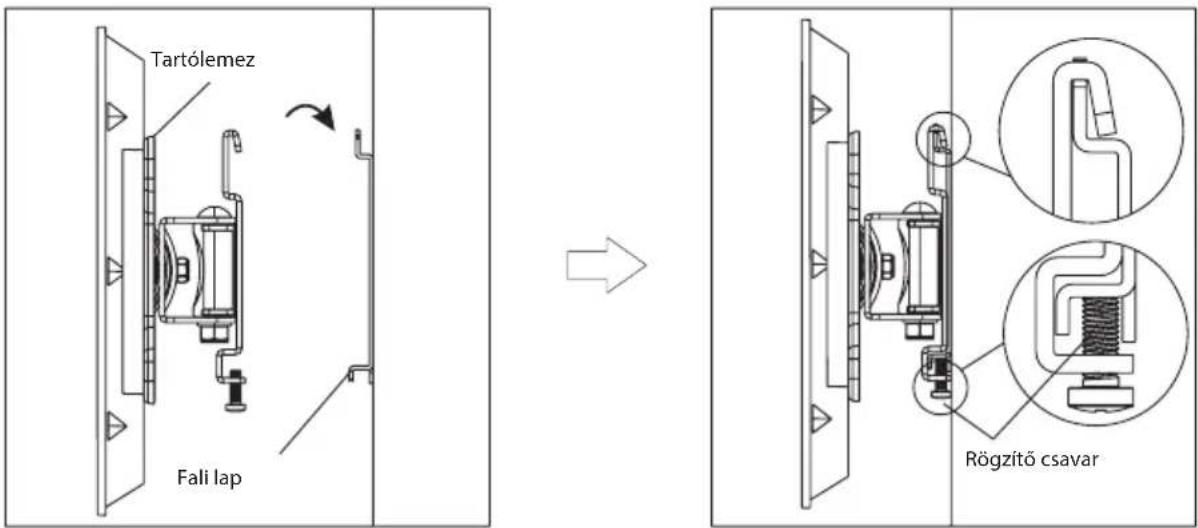

A tartólemezből kiálló részt akassza rá a fali tartó lemezre. A biztosító csavart húzza meg. A csavart csak érzéssel húzza meg (ne húzza meg túl erősen).

MÜSZAKI ADATOK

Képernyő képátló: 17"-tól 42"-ig

Maximális teherbírás: 25 kg

Kompatibilitás: VESA 200×200

Dönthetőség előre/hátra: -5° és +10° között

Távolság a faltól: 48 mm

A HULLADÉKOK MEGSEMMISÍTÉSE

A papírt és a hullámpapírt dobja a papírgyűjtő konténerbe. A műanyag fóliákat, PE zacskót és egyéb műanyag csomagolóanyagokat a műanyag gyűjtő konténerbe dobja ki.

A TERMÉK MEGSEMMISÍTÉSE AZ ÉLETTARTAMA VÉGÉN

A terméken, vagy a termék csomagolóanyagán feltüntetett jel azt jelenti, hogy az elektromos és elektronikus készüléket a háztartási hulladékok közé kidobni tilos. A terméket kijelölt hulladékgyűjtő helyen adja le újrahasznosításhoz. Az elhasználódott termék előírásszerű újrafeldolgozásával Ön is hozzájárul a környezetünk védelméhez. A hulladékok megfelelő újrahasznosítása fontos szerepet játszik a természeti erőforrások kímélésében. A termék hulladékgyűjtőbe való leadásáról, és az anyagok újrahasznosításáról további információkat a polgármesteri hivatalban, a hulladékgyűjtő helyen, vagy a termék eladási helyén kaphat.

08/05

A használati útmutatót a www.ecg-electro.eu honlapról töltheti le. A szöveg és a műszaki paraméterek megváltoztatásának a joga fenntartva.
