Mark	ECG
Mudel	LD 174203
Toote tüüp	Kallutatav LED-teleri seinakinnitus
Ühilduvad teleri suurused	17" kuni 42"
Maksimaalne teleri kaal	25 kg
VESA ühilduvus	VESA 200×200
Kaldenurk	-5° kuni +10°
Minimaalne kaugus seinast	48 mm
Paigalduspinnad	Puitristlaid, tugev betoonseinad
Paigaldusavad (betoon)	3 auku, 10.5 mm läbimõõt, 60 mm sügavus
Paigaldusavad (puitsein)	3 auku, 3.5 mm läbimõõt, 60 mm sügavus
Kaasasolevad kruvid teleri adapteri jaoks	M4×12 mm, M5×12 mm, M6×12 mm, M8×16 mm (4 igat), pluss 4 seibi
Kaasasolevad seinakinnitused	3 pikka polti, 3 tüüblit, 3 seibi
Materjal	Teras (tüüpiline seinakinnitustele)
Ohutusfunktsioonid	Turvapolt, kallutusvastane konstruktsioon, regulaarne kontroll iga 2 kuu tagant
Puhastamine ja hooldus	Pühkige kuiva või kergelt niiske lapiga; ärge kasutage tugevaid kemikaale
Varuosade saadavus	Puuduvate või defektsete komponentide puhul võtke ühendust tootja või edasimüüjaga
Kõrvaldamine	Ringlussevõtke metallosad ja pakend vastavalt kohalikele eeskirjadele

Korduma kippuvad küsimused - LD 174203 ECG

Mis on maksimaalne teleri kaal, mida see kinnitus hoida suudab?

Maksimaalne teleri kaal on 25 kg koos kaablitega. Ärge kunagi ületage seda piiri, et vältida riket.

Millised teleri suurused ühilduvad LD 174203 kinnitusega?

See kinnitus on mõeldud teleri suurustele 17 tolli kuni 42 tolli diagonaal.

Milliseid VESA mustreid kinnitus toetab?

See toetab VESA mustreid kuni 200×200 mm. Kaasasolevad kruvid sobivad erinevate aukude suurustega.

Kas ma saan selle kinnituse paigaldada betoonseinale?

Jah, betoonseinte jaoks kasutage 10.5 mm puuritera ja kaasasolevaid seinatüübleid. Veenduge, et augud on 60 mm sügavad.

Kas see kinnitus sobib puitpostidega seintele?

Jah, puitpostide jaoks puurige 3.5 mm juhtaugud ja kinnitage pikkade poltide ja seibidega otse puitu.

Milliseid tööriistu ma paigaldamiseks vajan?

Te vajate puurit, sobivaid puuriterasid (10.5 mm betooni jaoks, 3.5 mm puidu jaoks), loodi, kruvikeerajat ja poltide jaoks mutrivõtit.

Kui kaugele seinast teler jääb?

Minimaalne kaugus seinast on 48 mm, kui kinnitus on täielikult tagasi tõmmatud.

Mis on selle kinnituse kaldenurk?

See pakub ette/taha kallutamist -5° kuni +10° optimaalse vaatamisnurga jaoks.

Kas varuosad on saadaval, kui midagi on puudu või kahjustatud?

Jah, võtke ühendust oma müüja või tootjaga (K+B Progres, a.s. aadressil [e-mail]), et teatada puuduvatest või defektsetest osadest. Ärge kasutage kahjustatud komponente.

Kui tihti peaksin ma pärast paigaldamist kinnitust kontrollima?

Kontrollige kinnitust iga 2 kuu tagant, et veenduda, et kõik poldid on pingul ja kinnitus püsib kindlalt.

KASUTUSJUHEND LD 174203 ECG

Tutvuge põhjalikult ning säilitage edaspidiseks kasutamiseks!

Seinakinnituse nõuetekohaseks paigaldamiseks pöörduge palun kogemustega spetsialisti poole. Enne seinakinnituse paigaldamist kontrollige üle paigalduskomplekti sisu ning puuduvate või defektsete komponentide korral pöörduge oma müüja poole. Ärge kasutage defektseid komponente! Kasutage seinakinnitust ainult vastavalt tootja poolt määratletud kasutuseesmärgile. Enne paigaldamist veenduge, et sein on võimeline seinakinnitust kandma (eelkõige kaalu silmas pidades). Veenduge samuti, et paigalduskohas ei ole seina taga toitejuhtmeid, vee- või gaasitorusid või muid kommunikatsioone. Jätke teleri ja seina vahele kindlaksmääratud vahe (sõltuvalt telerimudelist). Paigaldage seinakinnitus ohutusse kohta, kus see ei kujuta kellelegi ohtu. Pärast seinakinnituse ja lameda ekraaniga teleri kinnitamist veenduge, et stabiilsuse ja ohutus on piisavad. Teostage seda kontrollimist regulaarselt, iga 2 kuu järel.

Konstruktsioon on ettenähtud paigaldamiseks puidust risttugedele või tugevale betoonseinale. Enne paigaldamist veenduge, et paigalduspind on piisava kandevõimega teleri ja seinakinnituse kandmiseks. Ärge kunagi ületage hoidiku maksimaalselt lubatud koormust, 25 kg koos kaablitega. See toode ettenähtud kasutamiseks ainult koduses majapidamises. Toote kasutamine välistingimustes võib põhjustada toote kahjustamise või vigastuse.

Tootja ei vastuta seinakinnituse mittenõuetekohasest paigaldamisest tingitud seadmete kahjustamise ja tervisekahjustuste eest.

1. Enne paigaldamist tutvuge köikide juhistega. Paigaldamisega seotud kahtluste korral pöörduge kogemustega spetsialisti poole.
2. Sein või pind, millele kinnitatakse seinakinnitus, peab olema piisava kandevõimega seinakinnituse ja teleri kogu kaalu talumiseks. Vastasel juhul on vaja paigaldada lisakinnitus.

3. Paigaldamiseks on vaja vähemalt kahte inimest, mehhaanilist tuge ja sobivad tööriistu. Vastasel juhul võib paigaldamine põhjustada vara kahjustamist ja tõsiseid või surmavaid vigastusi.

4. Teleri kinnitamise asukoha valimisel järgige köiki ventilatsiooniga seotud juhiseid ja soovitusi. Lisateabeks vaadake oma teleri kasutusjuhendit.

5. Toode sisaldab väikeseid komponente, mis võivad pärast sissehingamist või allaneelamist põhjustada lämbumise. Hoidke neid komponente lastele kättesaamatult!
6. Teleri kinnitamise asukoha valimisel järgige köiki ventilatsiooniga seotud juhiseid ja soovitusi. Lisateabeks vaadake oma teleri kasutusjuhendit.
7. Toode sisaldab väikeseid komponente, mis võivad pärast sissehingamist või allaneelamist põhjustada lämbumise. Hoidke neid komponente lastele kättesaamatult!

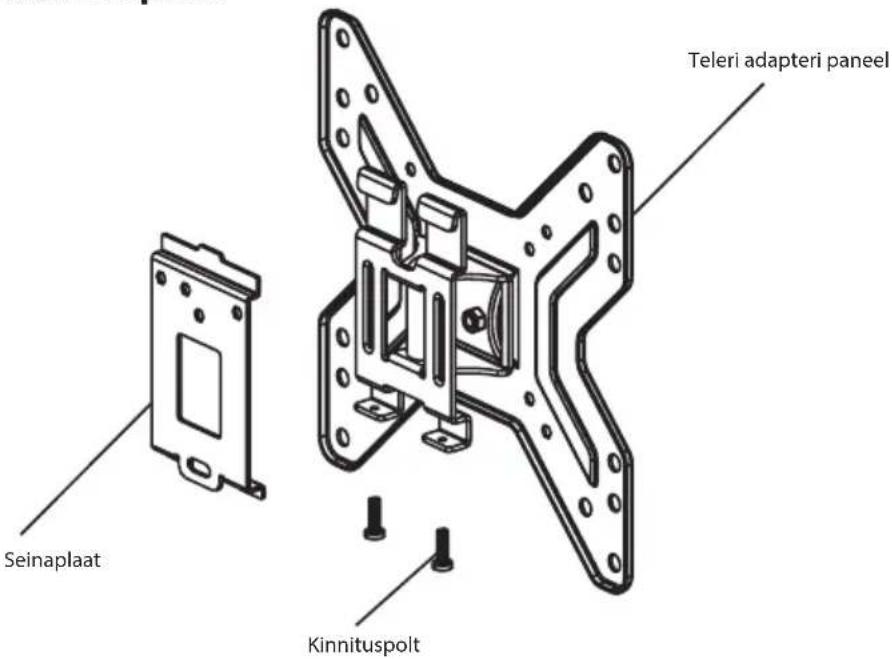

KIRJELDUS

Paigalduskomplekt

A1 A2 A3 A4 A5

B1 B2

B3

Identifitseerimine	Komponendid Kirjeldus
A1 4 Poldid,	M4 × 12 mm
A2 4 Poldid,	M5 × 12 mm
A3 4 Poldid,	M6 × 12 mm
A4 4 Poldid,	M8 × 16 mm
A5 4 Seib, lühikesele poldile
B1 3 Pikk polt
B2 3 Tüübel
B3 3 Seib, pikale poldile

KOKKUPANEK

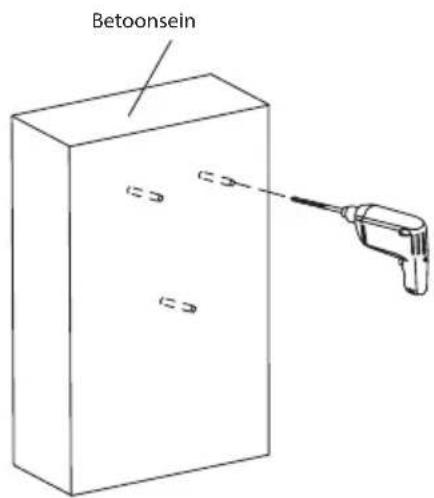

1A – Paigaldamine betoonseinale

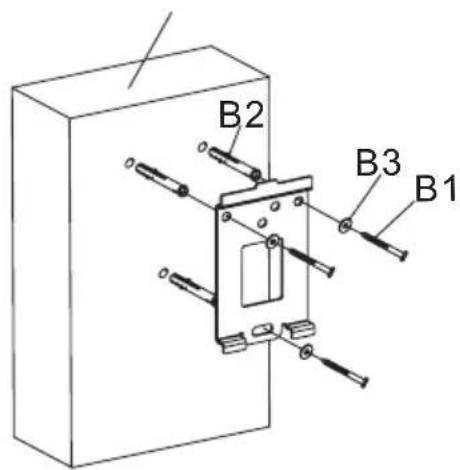

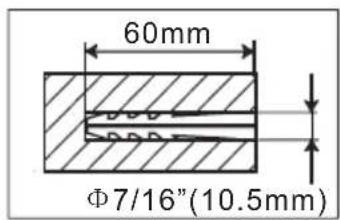

Asetage seinaplaat seinale, joondage ning kasutage seda mallina kolme ava märgistamiseks. Puurige 60 mm sügavusega ja 10,5 mm läbimööduga avad. Sisestage avadesse kolm tüüblit (B2) ning kinnitage seinaplaat seinale pikkade kruvide (B1) ja seibide (B3) abil. Keerake poldid kindlalt, kuid mitte liiga tugevasti, kinni.

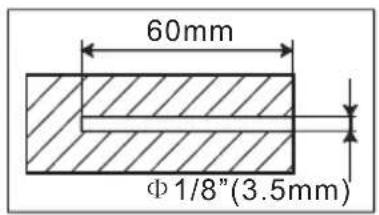

1B – Paigaldamine puittaladele

Kasutage mallina seinaplaati. Veenduge, et see on loodis, märgistage puidust posti keskele paigaldusavad. Puurige 60 mm sügavusega ja 3,5 mm läbimööduga avad. Asetage seinapaneel horisontaalselt ning kinnitage seinale kolme pika poldi (B1) ja seibide (B3) abil. Keerake poldid kindlalt, kuid mitte liiga tugevasti, kinni.

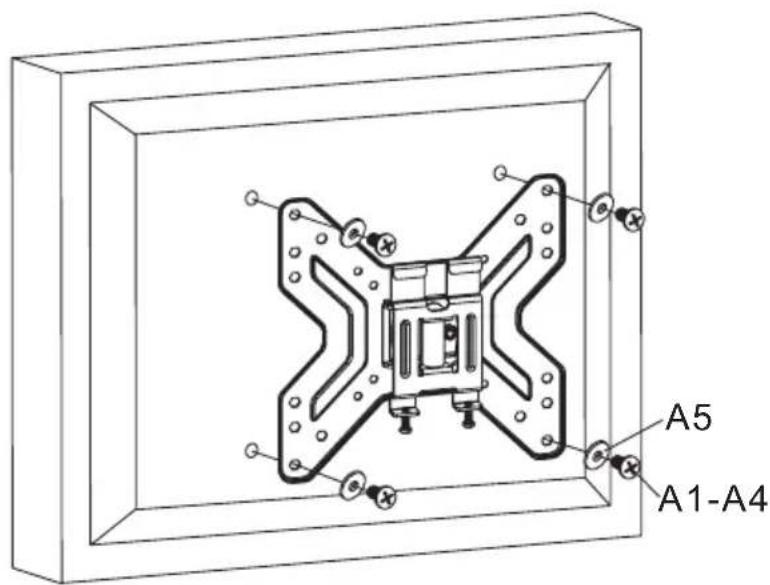

Kontrollige, mitu paigaldusava on Teie teleri tagaküljel. Valige oma telerile sobivad poldid. Eemaldage teleri adapteri plaat seineplaadilt ja kinnitage see teleri külge nelja kruvi (A1–A4) ja seibiga (A5). Kui teleri kinnituse keermed on liiga lühikesed, siis soovitame kasutada pukse. Keerake poldid kindlalt, kuid mitte liiga tugevasti, kinni.

Hoiatus: Kui teie teleri taga olevad avad on liiga lühikesed ja ükski kaasasolev kruvi ei sobi nendega, siis kasutage mistahes muid sobivad kruvisid.

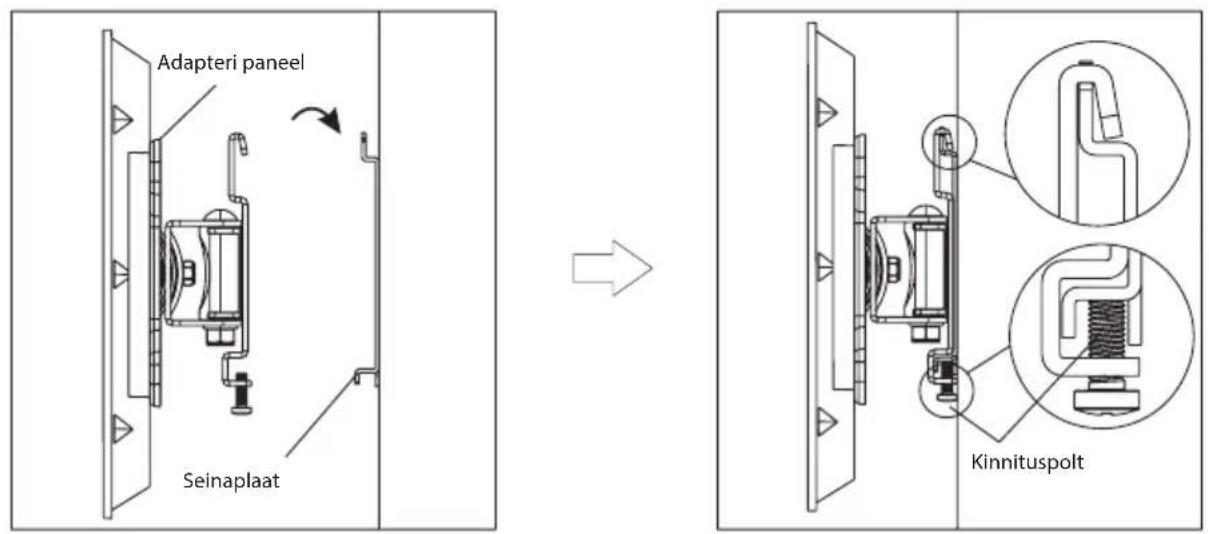

3 - Adapteri paneeli paigaldamine seinaplaadile

Kinnitage adapteri paneel seinapaneelile nii, et adapteri äärik asuks seinapaneeli siinidel. Keerake kinni seinapaneeli siinide kinnituspolt. Keerake polt kindlalt, kuid mitte liiga tugevasti, kinni.

TEHNILISED ANDMED

Paneeli möödud: 17" kuni 42"

Teleri maksimaalne kaal: 25 kg

Ühilduvus: VESA 200×200

edasi/tagasi kallutamine: -5^ kuni +10°

Minimaalne vahemaa seinast: 48 mm

KASUTAMINE JA KASUTUSEST KÖRVALDAMINE

Pakkepaber ja lainepapp – viige jäätmejaama. Pakkekiled, PE kotid, plastist osad – visake plasti utiliseerimiskonteineritesse.

TOOTE KASUTUSEST KÖRVALDAMINE TÖÖEA LÖPUS

Näidatud sümbol tootel või pakendil tähendab, et toodet ei tohiks käidelda nagu olmejäätmeid. Viige toode elektri-ja elektroonikaseadmetele ettenähtud ringlussevõtupunkti. Vältige võimalikke negatiivseid mõjusid inimese tervisele ja keskkonnale, tagades oma tootele nõuetekohase ringlussevõtu. Ringlussevõtt aitab säilitada loodusvarasid. Lisateavet selle toote ringlussevõtu kohta saate oma kohalikust omavalitsusest, olmejäätmete käitlemise ettevõttest või poest, kust te toote ostsite.

Kasutusjuhend on kättesaadav Internetis www.ecg-electro.eu veebilehel.

Teksti ja tehniliste parameetrite muutmise õigused on kaitstud.

08/05
