LD 174203 - Niekategoryzowane ECG - Bezpłatna instrukcja obsługi

Marka	ECG
Model	LD 174203
Typ produktu	Uchwyt ścienny do TV LED z regulacją pochylenia
Kompatybilne rozmiary TV	17" do 42"
Maksymalna waga TV	25 kg
Kompatybilność VESA	VESA 200×200
Zakres pochylenia	-5° do +10°
Minimalna odległość od ściany	48 mm
Powierzchnie montażowe	Belki drewniane, lite ściany betonowe
Otwory montażowe (beton)	3 otwory, średnica 10,5 mm, głębokość 60 mm
Otwory montażowe (drewniane słupki)	3 otwory, średnica 3,5 mm, głębokość 60 mm
Dołączone śruby do adaptera TV	M4×12 mm, M5×12 mm, M6×12 mm, M8×16 mm (po 4 szt.), plus 4 podkładki
Dołączone mocowania ścienne	3 długie śruby, 3 kołki, 3 podkładki
Materiał	Stal (typowa dla uchwytów ściennych)
Funkcje bezpieczeństwa	Śruba zabezpieczająca, konstrukcja przeciwprzechylna, regularna kontrola co 2 miesiące
Czyszczenie i konserwacja	Przecierać suchą lub lekko wilgotną szmatką; nie używać ostrych środków chemicznych
Dostępność części zamiennych	Skontaktuj się z producentem lub dystrybutorem w sprawie brakujących lub uszkodzonych elementów
Utylizacja	Poddać recyklingowi części metalowe i opakowanie zgodnie z lokalnymi przepisami

Często zadawane pytania - LD 174203 ECG

Jaka jest maksymalna waga telewizora, jaki utrzyma ten uchwyt?

Maksymalna waga telewizora to 25 kg łącznie z kablami. Nie przekraczaj tego limitu, aby uniknąć uszkodzenia.

Jakie rozmiary telewizorów są kompatybilne z uchwytem LD 174203?

Uchwyt jest przeznaczony do telewizorów o przekątnej od 17 cali do 42 cali.

Jakie wzory VESA obsługuje uchwyt?

Obsługuje wzory VESA do 200×200 mm. Dołączone śruby pasują do różnych rozmiarów otworów.

Czy mogę zamontować ten uchwyt na betonowej ścianie?

Tak, w przypadku ścian betonowych użyj wiertła 10,5 mm i dołączonych kołków. Upewnij się, że otwory mają głębokość 60 mm.

Czy ten uchwyt nadaje się do ścian z drewnianymi słupkami?

Tak, w przypadku słupków drewnianych wywierć otwory pilotujące 3,5 mm i przymocuj długimi śrubami i podkładkami bezpośrednio do drewna.

Jakich narzędzi potrzebuję do montażu?

Będziesz potrzebować wiertarki, odpowiednich wierteł (10,5 mm do betonu, 3,5 mm do drewna), poziomicy, śrubokręta i klucza nasadowego do śrub.

Jak daleko od ściany będzie znajdować się telewizor?

Minimalna odległość od ściany wynosi 48 mm po całkowitym złożeniu uchwytu.

Jaki jest zakres pochylenia tego uchwytu?

Oferuje pochylenie do przodu/tyłu od -5° do +10° dla optymalnego kąta oglądania.

Czy części zamienne są dostępne, jeśli czegoś brakuje lub jest uszkodzone?

Tak, skontaktuj się ze sprzedawcą lub producentem (K+B Progres, a.s. na adres [e-mail]), aby zgłosić brakujące lub wadliwe części. Nie używaj uszkodzonych elementów.

Jak często powinienem kontrolować uchwyt po montażu?

Kontroluj uchwyt co 2 miesiące, aby upewnić się, że wszystkie śruby są dokręcone, a uchwyt pozostaje stabilny.

INSTRUKCJA OBSŁUGI LD 174203 ECG

Należy uważnie przeczytać i zachować do wglądu!

W celu prawidłowego montażu uchwytu ściennego należy skontaktować się z wykwalifikowanym specjalistą. Przed montażem uchwytu ściennego należy skontrolować zawartość zestawu montażowego, a w wypadku stwierdzenia braku lub uszkodzonych elementów, należy skontaktować się ze sprzedawcą. Nie należy używać uszkodzonych elementów!! Uchwytu ściennego należy używać wyłącznie zgodnie z przeznaczeniem określonym przez producenta. Przed montażem należy sprawdzić, czy ściana posiada odpowiednie parametry (przede wszystkim pod kątem nośności). Należy także sprawdzić, czy w ścianie w miejscu zamierzonego montażu nie znajduje się instalacja elektryczna, wodociąg, rura gazowa itp. Należy przestrzegać zalecaną bezpieczną odległość telewizora od ściany (w zależności od modelu telewizora). Uchwyt ścienny należy zamontować w bezpiecznym miejscu, w którym nie stanowi zagrożenia dla życia i zdrowia. Po montażu uchwytu ściennego oraz telewizora należy sprawdzić stabilność i bezpieczeństwo. Kontrolę należy powtarzać w regularnych odstępach czasu co 2 miesiące.

Urządzenie przeznaczone jest do montażu na słupkach drewnianych i ścianach betonowych. Przed montażem należy się upewnić, czy powierzchnia montażowa posiada odpowiednią nośność (czy uniesie łączny ciężar telewizora i uchwytu). Nigdy nie przekraczaj maksymalnej nośności uchwytu (25 kg łącznie z kabłami).

Produkt przeznaczony jest wyłącznie do użytku wewnątrz pomieszczeń. Użytkowanie produktu na zewnątrz może spowodować uszkodzenia produktu lub obrażenia ciała.

Producent nie ponosi odpowiedzialności za uszkodzenia sprzętu i obrażenia spowodowane przez niewłaściwy montaż uchwytu ściennego.

1. Przed montażem należy uważnie przeczytać wszystkie instrukcje i upewnić się, że zostały dobrze zrozumiane. W wypadku braku pewności odnośnie dowolnej części procesu instalacji należy poprosić o pomoc profesjonalnego technika.

2. Ściana lub powierzchnia, na której będzie montowany uchwyt, musi posiadać wystarczającą nośność (musi utrzymać masę uchwytu i telewizora). W przeciwnym razie konieczne jest wzmocnienie.

3. Montaż wymaga współpracy przynajmniej dwóch osób oraz zastosowania zabezpieczenia mechanicznego i odpowiednich narzędzi. W przeciwnym razie może dojść do uszkodzenia mienia, poważnych obrażeń lub śmierci.
4. Należy przestrzegać wszystkich instrukcji i zaleceń dotyczących odpowiedniej wentylacji oraz wyboru odpowiedniego miejsca do montażu telewizora. Więcej informacji znajduje się w instrukcji obsługi telewizora.
5. Produkt zawiera małe części, które stwarzają ryzyko zadławienia w wypadku wdychania lub połknięcia. Elementy te należy przechowywać w miejscu niedostępnym dla dzieci!

OPIS

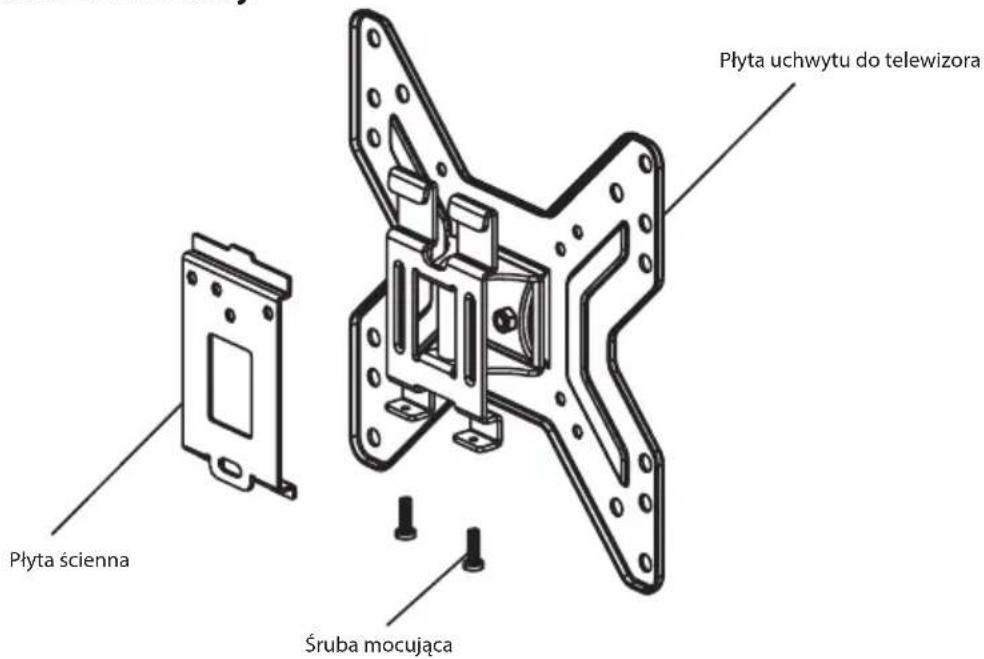

Zestaw montażowy

A1 A2 A3 A4 A5

B1 B2

B3

Oznaczenie Szt. Opis
A1 4 Śruba M4 × 12 mm
A2 4 Śruba M5 × 12 mm
A3 4 Śruba M6 × 12 mm
A4 4 Śruba M8 × 16 mm
A5 4 Podkładka krótkiej śruby
B1 3 Długa śruba
B2 3 Kołek rozporowy
B3 3 Podkładka długiej śruby

MONTAŻ

1A – Montaż na ścianie betonowej

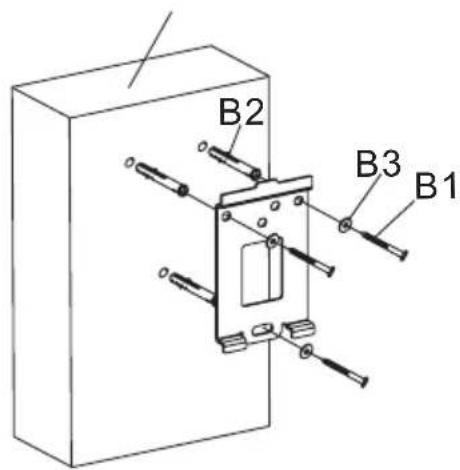

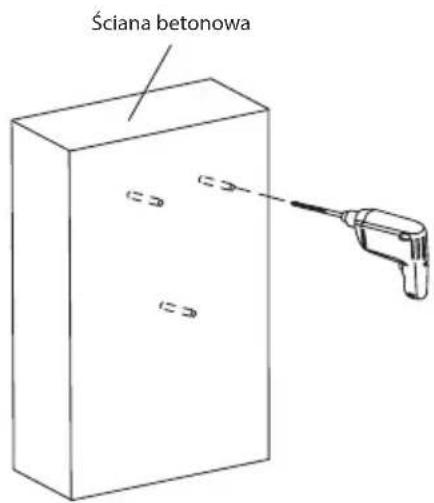

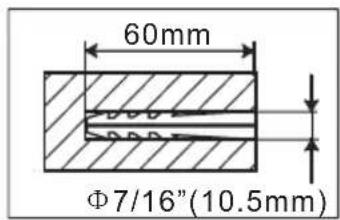

Przyłoż płytę ścienną do ściany, umieść w pozycji poziomej i użyj jako szablonu do wyznaczenia trzech otworów. Wywierć trzy otwory o średnicy 10,5 mm i głębokości 60 mm. Do otworów wsuń trzy kołki rozporowe (B2), następnie użyj długich śrub (B1) z podkładkami (B3), aby przymocować płytę ścienną do ściany. Dokręć śruby, ale nie stosuj zbytniej siły.

Polski

1B – Montaż na słupku drewnianym

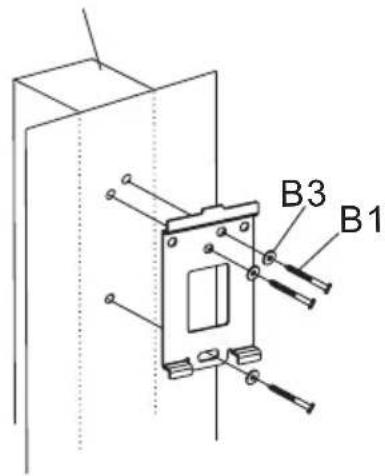

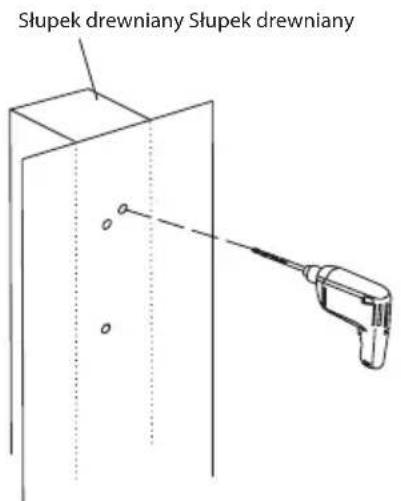

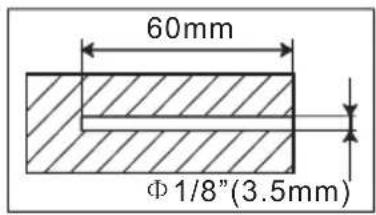

Użyj płytę ścienną jako szablon. Upewnij się, że jest w pozycji poziomej, a na słupku drewnianym wyznacz otwory montażowe. Wywierć trzy otwory o średnicy 3,5 mm i głębokości 60 mm. Przyłoż poziomo płytę ścienną i przymocuj ją do ściany za pomocą trzech długich śrub (B1) i podkładek (B3). Dokręć śruby, ale nie stosuj zbytniej siły.

2 – Przymocowanie płyty uchwytu do telewizora

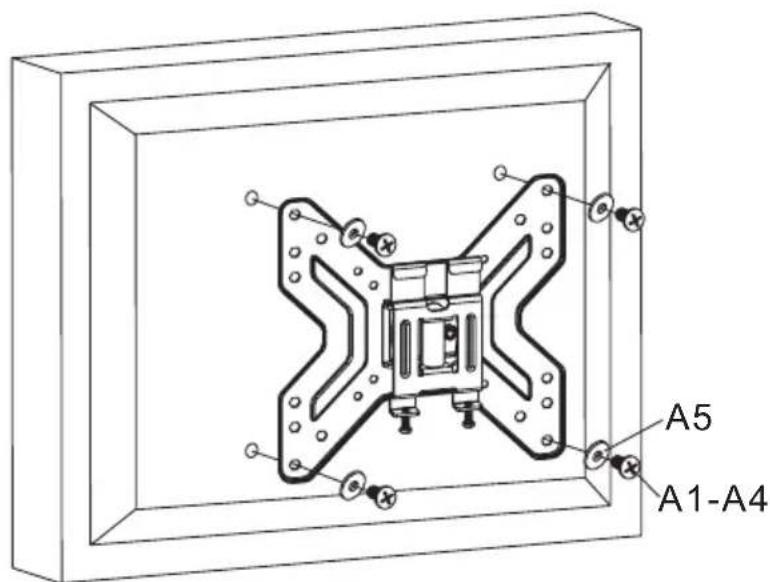

Sprawdź, w jaki sposób są rozmieszczone otwory montażowe na tylnej stronie telewizora. Wybierz odpowiednie śruby do telewizora. Wyjmij płytę uchwytu do telewizora z płyty ściennej i przymocuj ją do telewizora za pomocą czterech śrub (A1–A4) i podkładki (A5). Jeżeli gwinty w uchwycie telewizora są zbyt płytkie, zalecamy użycie podkładek. Dokręć śruby, ale nie stosuj zbytniej siły.

Ostrzeżenie: Jeżeli otwory z tyłu telewizora są zbyt płytkie i żadna z dołączonych śrub nie pasuje do nich, użyj odpowiednich śrub wg własnego wyboru.

3 – Zamocowanie płyty uchwytu na płycie ściennej

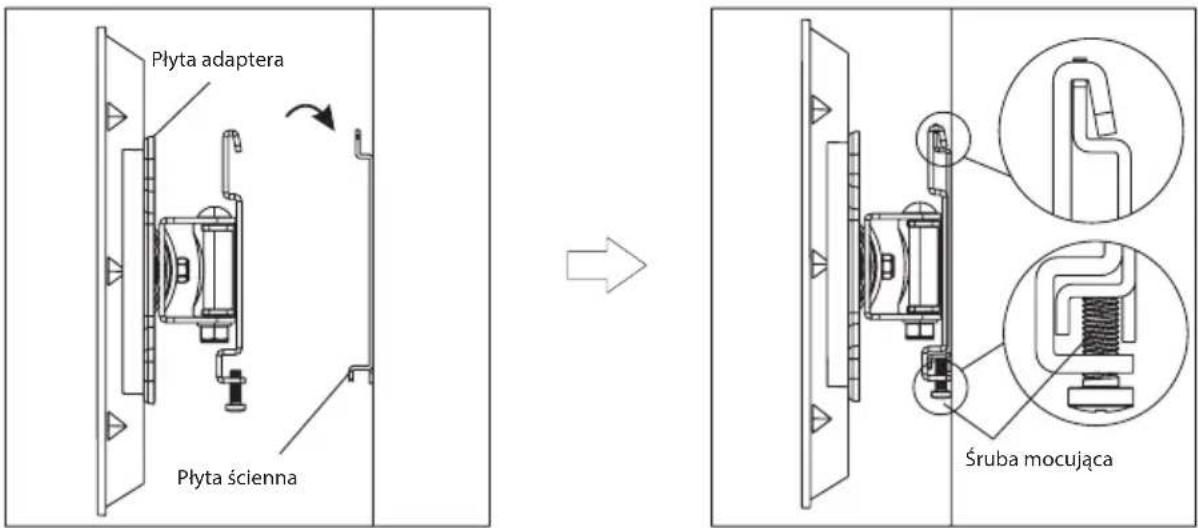

Przymocuj płytę uchwytu na płycie ściennej tak, aby kołnierz uchwytu wsunąć do szyn płyty ściennej. Dokręć śrubę zabezpieczającą na szynach płyty ściennej. Dokręć mocno, ale nie stosuj zbytniej siły.

DANE TECHNICZNE

Przekątna ekranu: Od 17" do 42"

Maksymalna nośność: 25 kg

Zgodność: VESA 200×200

Przechylanie do przodu/do tyłu: Od -5° do +10°

Minimalna odległość od ściany: 48 mm

LIKWIDACJA ODPADÓW

Papier pakowy i tektura falista – oddaj do recyklingu. Folia do pakowania, worki PE, części plastikowe — do pojemników do zbierania tworzyw sztucznych.

LIKWIDACJA PRODUKTU PO SKOŃCZENIU OKRESU UŻYTKOWANIA

Symbol na produkcie lub opakowaniu oznacza, że produkt nie powinien być traktowany jako odpad komunalny. Produkt należy przekazać do miejsca zajmującego się recyklingiem. Prawidłowa utylizacja produktu chroni przed negatywnym wpływem na ludzie zdrowie i środowisko naturalne. Recykling materiałów pomaga w zachowaniu surowców naturalnych. Szczegółowe informacje o utylizacji produktu zapewni urząd gminy, organizacje zajmujące się utylizacją odpadów komunalnych lub punkt sprzedaży, w którym produkt został zakupiony.

Instrukcja obsługi jest dostępna na stronie internetowej www.ecg-electro.eu.

Zmiana tekstu i parametrów technicznych zastrzeżona.

08/05
