LD 174203 - Nicht kategorisiert ECG - Kostenlose Bedienungsanleitung

Marke	ECG
Modell	LD 174203
Produkttyp	Neigbare LED-TV-Wandhalterung
Kompatible TV-Größen	17" bis 42"
Maximales TV-Gewicht	25 kg
VESA-Kompatibilität	VESA 200×200
Neigebereich	-5° bis +10°
Mindestabstand zur Wand	48 mm
Montageflächen	Holzquerbalken, massive Betonwände
Installationslöcher (Beton)	3 Löcher, 10,5 mm Durchmesser, 60 mm tief
Installationslöcher (Holzständer)	3 Löcher, 3,5 mm Durchmesser, 60 mm tief
Enthaltene Schrauben für TV-Adapter	M4×12 mm, M5×12 mm, M6×12 mm, M8×16 mm (je 4), plus 4 Unterlegscheiben
Enthaltene Wandbefestigungen	3 lange Bolzen, 3 Dübel, 3 Unterlegscheiben
Material	Stahl (typisch für Wandhalterungen)
Sicherheitsmerkmale	Sicherheitsbolzen, Kippschutz, regelmäßige Inspektion alle 2 Monate
Reinigung & Pflege	Mit trockenem oder leicht feuchtem Tuch abwischen; keine aggressiven Chemikalien verwenden
Verfügbarkeit von Ersatzteilen	Kontaktieren Sie den Hersteller oder Händler bei fehlenden oder defekten Teilen
Entsorgung	Metallteile und Verpackung gemäß den örtlichen Vorschriften recyceln

Häufig gestellte Fragen - LD 174203 ECG

Was ist das maximale TV-Gewicht, das diese Halterung tragen kann?

Das maximale TV-Gewicht beträgt 25 kg inklusive Kabel. Überschreiten Sie dieses Limit nicht, um Schäden zu vermeiden.

Welche TV-Größen sind mit der Halterung LD 174203 kompatibel?

Diese Halterung ist für TV-Größen von 17 Zoll bis 42 Zoll Bildschirmdiagonale ausgelegt.

Welche VESA-Muster unterstützt die Halterung?

Sie unterstützt VESA-Muster bis zu 200×200 mm. Die beiliegenden Schrauben passen für verschiedene Lochgrößen.

Kann ich diese Halterung an einer Betonwand montieren?

Ja, für Betonwände verwenden Sie den 10,5 mm Bohrer und die beiliegenden Dübel. Die Bohrlöcher sollten 60 mm tief sein.

Ist diese Halterung für Holzständerwände geeignet?

Ja, für Holzpfosten bohren Sie 3,5 mm Pilotlöcher und befestigen Sie die Halterung mit den langen Bolzen und Unterlegscheiben direkt im Holz.

Welche Werkzeuge benötige ich für die Montage?

Sie benötigen eine Bohrmaschine, passende Bohrer (10,5 mm für Beton, 3,5 mm für Holz), eine Wasserwaage, einen Schraubendreher und einen Steckschlüssel für die Bolzen.

Wie weit wird der Fernseher von der Wand entfernt sein?

Der Mindestabstand zur Wand beträgt 48 mm, wenn die Halterung vollständig eingefahren ist.

Welchen Neigebereich hat diese Halterung?

Sie bietet eine Vor-/Rückwärtsneigung von -5° bis +10° für einen optimalen Blickwinkel.

Sind Ersatzteile erhältlich, falls etwas fehlt oder beschädigt ist?

Ja, kontaktieren Sie Ihren Händler oder den Hersteller (K+B Progres, a.s. unter [e-mail]), um fehlende oder defekte Teile zu melden. Verwenden Sie keine beschädigten Komponenten.

Wie oft sollte ich die Halterung nach der Montage überprüfen?

Überprüfen Sie die Halterung alle 2 Monate, um sicherzustellen, dass alle Schrauben fest sind und die Halterung sicher bleibt.

BEDIENUNGSANLEITUNG LD 174203 ECG

NEIGUNGSVARIABLE WANDHALTERUNG FÜR LED TV

BEDIENUNGSANLEITUNG

NAKLÁPĚCÍ DRŽÁK LED TV

NÁVOD K OBSLUZE

LED-TELERI KALLUTATAV SEINAKINNITUS

KASUTUSJUHEND

SAGIBLJIVI DRŽAČ ZA LED TELEVIZOR

UPUTE ZA UPORABU

NOLIECAMS LED TV SIENAS KRONŠTEINS

ROKASGRĀMATA

PAKREIPIAMAS TV SIENINIO MONTAVIMO ITAISAS

INSTRUKCIJŲ VADOVAS

Bitte aufmerksam lesen und gut aufbewahren!

Damit die Montage der Wandhalterung richtig durchgeführt werden kann, empfehlen wir einen qualifizierten Sachverständigen hinzuzuziehen. Überprüfen Sie noch vor der Installation der Wandhalterung den Inhalt des Montagesets. Sollten irgendwelche Teile fehlen oder Mängel aufweisen, informieren Sie hierüber Ihren Verkäufer. Beschädigte Teile dürfen nicht benutzt werden!! Benutzen Sie die Wandhalterung ausschließlich für den seitens des Herstellers bestimmten Verwendungszweck. Vor der Installation ist es notwendig die Tauglichkeit der Wände zu überprüfen (vor allem aus Sicht der Tragfähigkeit). Weiter sollten Sie sich vergewissern, dass sich an der Stelle der geplanten Installation keine Strom-, Wasser-, Gasleitungen oder sonstige Leitungen befinden. Halten Sie die vorgeschrieben Entfernung zwischen Fernseher und Wand ein (hängt vom jeweiligen Fernsehtyp ab). Sie sollten die Wandhalterung an eine sichere Stelle installieren, damit keine Personen gefährdet werden. Nachdem die Wandhalterung und der Flachbildschirm installiert wurden, sollten Sie die Stabilität und die Gefahrlosigkeit überprüfen. Die Kontrolle sollte in regelmäßigen Intervallen alle 2 Monate wiederholt werden.

Die Vorrichtung ist zur Montage an Holztrennwände oder feste Betonwände bestimmt. Sie sollten sich vor der Installation vergewissern, dass die Montagefläche über eine ausreichende Tragfähigkeit verfügt und Fernseher sowie Wandhalterung tragen kann. Überschreiten Sie niemals die maximale Tragfähigkeit der Halterung von 25 kg einschließlich Kabel. Dieses Produkt ist ausschließlich für den Innengebrauch bestimmt. Falls Sie das Produkt im Freien verwenden, könnte dieses beschädigt werden oder es könnte zu einer Verletzung kommen.

Der Hersteller haftet weder für Produkt- noch Personenschaden, sofern diese auf eine unsachgemäße Installation der Wandhalterung zurückzuführen sind.

1. Lesen Sie vor der Installation sämtliche Anweisungen durch und vergewissern Sie sich, dass Sie alles verstanden haben. Falls Sie sich

bzgl. des Installationsprozesses nicht sicher sind, lassen Sie sich von einem professionellen Techniker beraten.

1. Die zur Installation bestimmte Wand/Fläche sollte ausreichend tragfähig sein, um die Halterung und den Fernseher halten zu können. Anderenfalls ist eine Wandverstärkung erforderlich.
2. Bei der Installation werden mindestens zwei Personen, eine mechanische Absicherung und geeignete Werkzeuge benötigt. Anderenfalls könnte es zu einem Vermögensschaden, einer schweren Verletzung oder einem tödlichen Unglücksfall kommen.
3. Halten Sie sämtliche Anweisungen und Empfehlungen bzgl. einer entsprechenden Entlüftung und der Auswahl der geeigneten Stelle für die Befestigung des Fernsehers ein. Für mehrere Informationen s. Benutzerhandbuch.
4. Das Produkt enthält kleine Teile, die eingeatmet oder verschluckt werden könnten, sodass Erstickungsgefahr droht. Diese Teile müssen außer Reichweite von Kindern gehalten werden!

BESCHREIBUNG

Montageset

A1 A2 A3 A4 A5

B1 B2

B3

Bezeichnung St. Beschreibung
A1 4 Schraube M4 ×	12 mm
A2 4 Schraube M5 ×	12 mm
A3 4 Schraube M6 ×	12 mm
A4 4 Schraube M8 ×	16 mm
A5 4 Unterlegscheibe für kurze Schraube
B1 3 Lange Schraube
B2 3 Dübel
B3 3 Unterlegscheibe für lange Schraube

MONTAGE

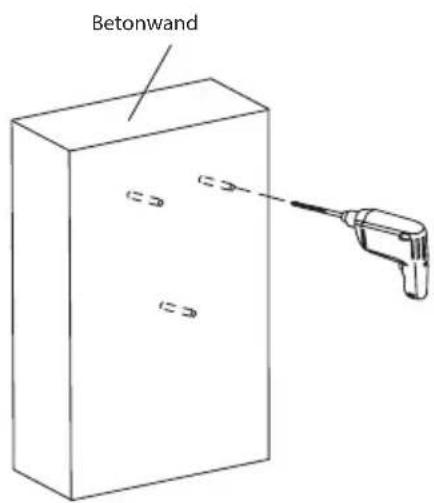

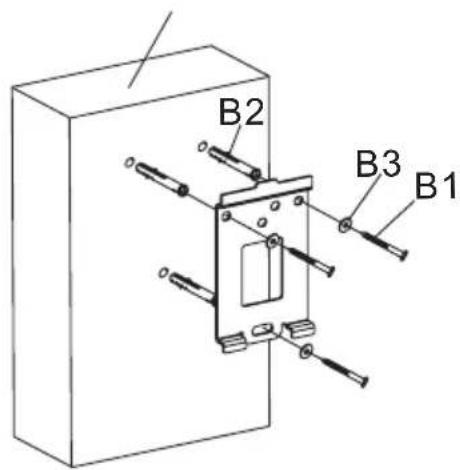

1A – Montage an eine Betonwand

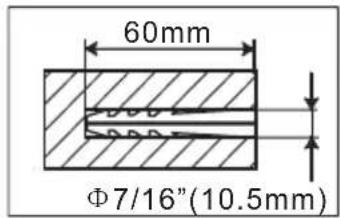

Wandplatte an die Wand legen, waagerecht ausgleichen und als Schablone für die Markierung von drei Öffnungen benutzen. Bohren Sie drei 60 mm tiefe Öffnungen mit einem Durchmesser von 10,5 mm. Setzen Sie drei Dübel (B2) in die Löcher ein und befestigen Sie die Wandplatte mit langen Schrauben (B1) mit Unterlegscheiben (B3) an der Wand. Schrauben fest anziehen, jedoch nicht allzu viel Kraft ausüben.

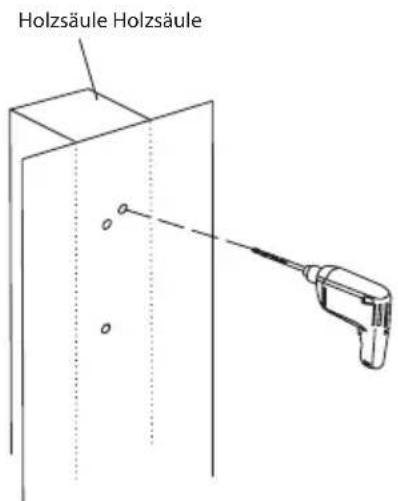

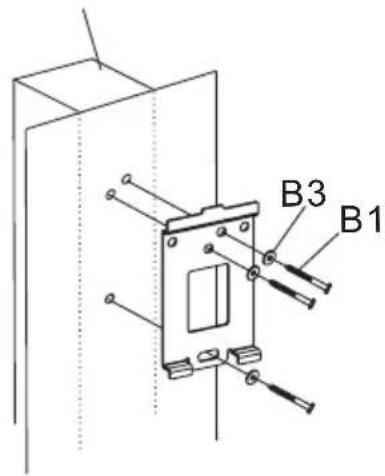

1B – Montage an eine Holztrennwand

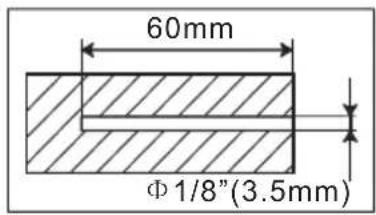

Verwenden Sie die Wandplatte als Schablone. Vergewissern Sie sich, dass diese waagerecht ist. Markieren Sie drei Montagelöcher auf der Holzsäule. Bohren Sie drei 60 mm tiefe Öffnungen mit einem Durchmesser von 3,5 mm. Legen Sie die Wandplatte waagerecht an und befestigen Sie diese mit drei lange Schrauben (B1) und Unterlegscheiben (B3) an der Wand. Schrauben fest anziehen, jedoch nicht allzu viel Kraft ausüben.

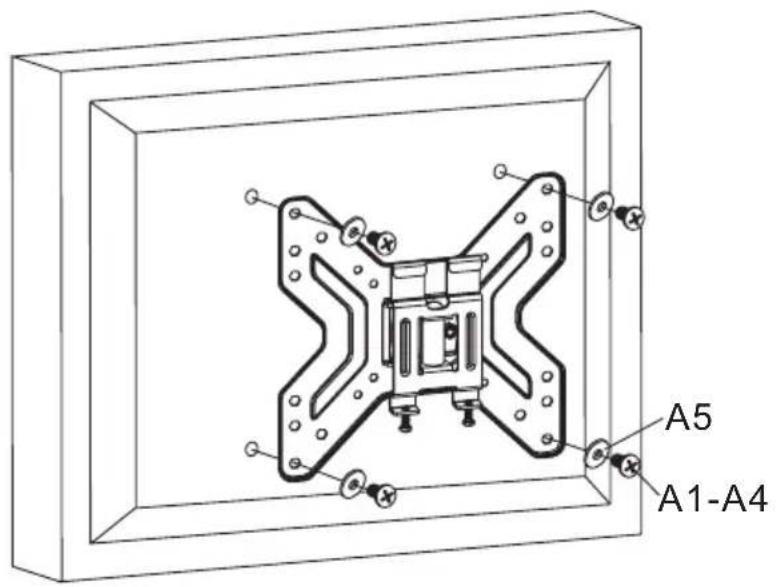

2 – Montage der Adapterplatte an den Fernseher

Stellen Sie fest, wie die Montageöffnungen auf der Hinterseite Ihres Fernsehers aufgeteilt sind. Wählen Sie die passenden Schrauben für Ihren Fernseher aus. Nehmen Sie die Adapterplatte von der Wandplatte ab und befestigen Sie diese am Fernseher mit Hilfe von vier Schrauben (A1–A4) und einer Unterlegscheibe (A5). Sollten die Löcher im Fernseher zu flach sein, empfehlen wir Unterlegscheiben zu benutzen. Schrauben fest anziehen, jedoch nicht allzu viel Kraft ausüben.

Hinweis: Falls die Löcher auf der Rückseite Ihres Fernsehers zu flach sind und keine der beigelegten Schrauben passen sollten, benutzen Sie Schrauben nach eigener Wahl.

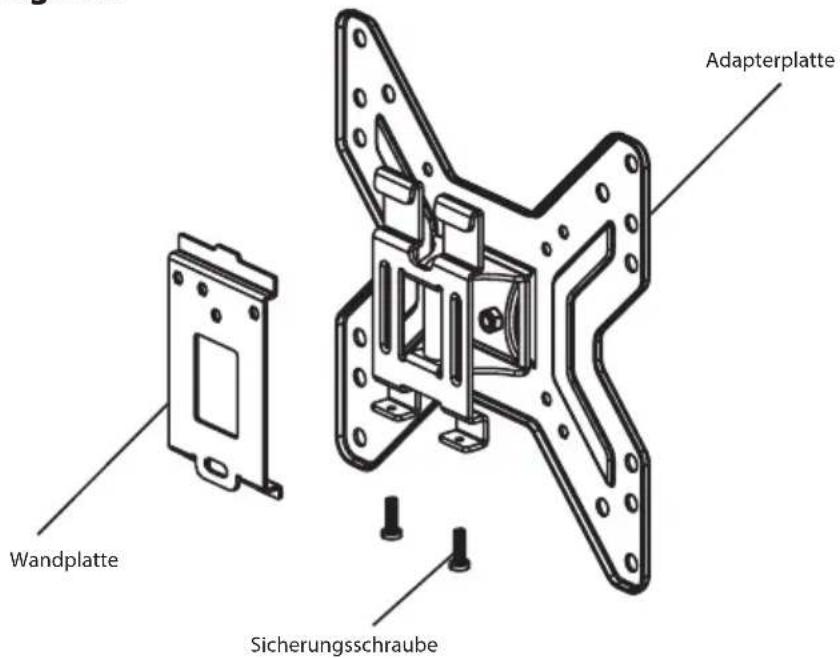

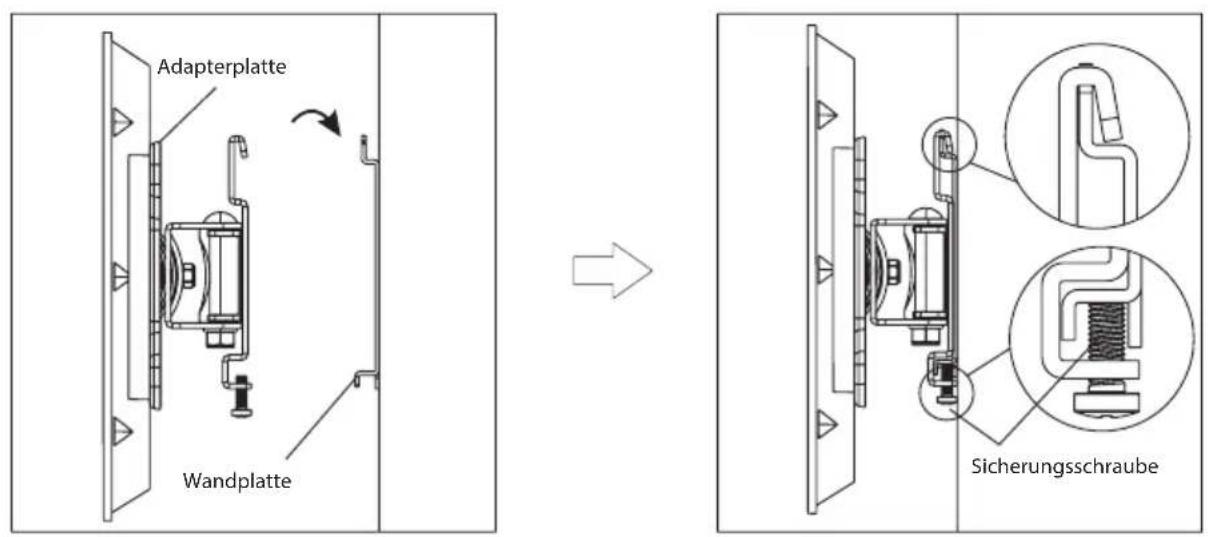

3 – Aufsetzen der Adapterplatte an die Wandplatte

Befestigen Sie die Adapterplatte an die Wandplatte, indem Sie den Adapterflansch in die Schienen der Wandplatte einschieben. Ziehen Sie die Sicherungsschraube an der Schiene der Wandplatte nach. Schrauben fest anziehen, jedoch nicht allzu viel Kraft ausüben.

TECHNISCHE ANGABEN

Bildschirmdiagonale: 17" bis 42"

Maximale Tragfähigkeit: 25 kg

Kompatibilität: VESA 200×200

Neigung nach vorne/hinten: -5^ bis +10^

Minimaler Wandabstand: 48 mm

VERWERTUNG UND ENTSORGUNG VON ABFALL

Verpackungspapier und Wellenpappe an einer Sammelstelle abgeben. Verpackungsfolie, PET-Beutel und Kunststoffteile gehören in Sammelcontainer für Kunststoff.

ENTSORGUNG DES PRODUKTES NACH ABLAUF DER LEBENSDAUER

Das abgebildete Symbol auf dem Produkt oder auf der Verpackung weist darauf hin, dass das Produkt nicht in den Hausmüll gehört. Das Produkt sollte an einem Ort abgeben werden, der für die Wiederverwertung bestimmt ist. Eine richtige Entsorgung des Produktes beugt negativen Einflüssen auf die menschliche Gesundheit und die Umwelt vor. Die Wiederverwertung trägt zum Schutz der Naturressourcen bei. Weitere Informationen über die Wiederverwertung des Produktes erhalten Sie über das Gemeindeamt, eine Organisation, die sich mit der Behandlung von Hausmüll befasst, oder die Verkaufsstelle, an der das Produkt erworben wurde.

08/05

Die Bedienungsanleitung finden Sie unter www.ecg-electro.eu.

Änderungen im Text und der technischen Parameter sind vorbehalten.
