LD 174203 - Nekategorizuota ECG - Nemokama naudojimo instrukcija

Prekės ženklas	ECG
Modelis	LD 174203
Produkto tipas	Pakreipiamas LED TV sieninis laikiklis
Suderinami televizorių dydžiai	17" iki 42"
Maksimalus televizoriaus svoris	25 kg
VESA suderinamumas	VESA 200×200
Pakreipimo diapazonas	-5° iki +10°
Minimalus atstumas nuo sienos	48 mm
Montavimo paviršiai	Medinės skersinės sijos, tvirtos betoninės sienos
Montavimo skylės (betone)	3 skylės, 10,5 mm skersmuo, 60 mm gylis
Montavimo skylės (medinėse sijose)	3 skylės, 3,5 mm skersmuo, 60 mm gylis
Pridedami varžtai televizoriaus adapteriui	M4×12 mm, M5×12 mm, M6×12 mm, M8×16 mm (po 4), plius 4 poveržlės
Pridedamos sieninės tvirtinimo detalės	3 ilgi varžtai, 3 kaištiniai varžtai, 3 poveržlės
Medžiaga	Plienas (būdingas sieniniams laikikliams)
Saugos funkcijos	Apsauginis varžtas, apsauga nuo pasvirimo, reguliari patikra kas 2 mėnesius
Valymas ir priežiūra	Valyti sausa arba šiek tiek drėgna šluoste; nenaudoti stiprių chemikalų
Atsarginių dalių prieinamumas	Susisiekite su gamintoju arba platintoju dėl trūkstamų ar sugedusių komponentų
Šalinimas	Perdirbkite metalines dalis ir pakuotę pagal vietines taisykles

Dažnai užduodami klausimai - LD 174203 ECG

Kokį maksimalų televizoriaus svorį gali išlaikyti šis laikiklis?

Maksimalus televizoriaus svoris yra 25 kg įskaitant kabelius. Niekada neviršykite šios ribos, kad išvengtumėte gedimo.

Su kokiais televizorių dydžiais suderinamas LD 174203 laikiklis?

Šis laikiklis skirtas televizoriams nuo 17 colių iki 42 colių įstrižainės.

Kokius VESA raštus palaiko laikiklis?

Jis palaiko VESA raštus iki 200×200 mm. Pridedami varžtai tinka įvairių dydžių skylėms.

Ar galiu montuoti šį laikiklį ant betoninės sienos?

Taip, betoninėms sienoms naudokite 10,5 mm grąžtą ir pridedamus sieninius kaištinius varžtus. Įsitikinkite, kad skylės yra 60 mm gylio.

Ar šis laikiklis tinka medinėms sijinėms sienoms?

Taip, medinėms sijoms gręžkite 3,5 mm pilotines skyles ir pritvirtinkite ilgais varžtais bei poveržlėmis tiesiai į medieną.

Kokių įrankių reikia montavimui?

Jums reikės grąžto, atitinkamų grąžtų (10,5 mm betonui, 3,5 mm medžiui), nivelyro, atsuktuvo ir veržliarakčio varžtams.

Kiek televizorius bus atitrauktas nuo sienos?

Minimalus atstumas nuo sienos yra 48 mm, kai laikiklis visiškai atitrauktas.

Koks šio laikiklio pakreipimo diapazonas?

Jis suteikia pakreipimą pirmyn/atgal nuo -5° iki +10° optimaliam žiūrėjimo kampui.

Ar yra atsarginių dalių, jei kažko trūksta arba kas nors sugadinta?

Taip, susisiekite su savo pardavėju arba gamintoju (K+B Progres, a.s. el. paštu [e-mail]) dėl trūkstamų ar sugedusių dalių. Nenaudokite pažeistų komponentų.

Kaip dažnai turėčiau tikrinti laikiklį po sumontavimo?

Tikrinkite laikiklį kas 2 mėnesius, kad įsitikintumėte, jog visi varžtai yra priveržti ir laikiklis išlieka saugus.

NAUDOJIMO INSTRUKCIJA LD 174203 ECG

Atidžiai perskaitykite ir išsaugokite pasinaudojimui ateityje!

Norėdami, kad sieninis montavimo įtaisas būtų tinkamai įrengtas, kreipkitės į kvalifikuotą specialistą. Prieš įrengdami sieninio montavimo įtaisą, patikrinkite montavimo rinkinio turinį ir praneškite pardavėjui jei trūksta kokio nors komponento arba jei kuris nors jų pažeistas. Nenaudokite sugadintų komponentų! Sieninio montavimo įtaisą naudokite tik pagal gamintojo nurodytą paskirtį. Prieš tvirtindami montavimo įtaisą prie sienos, įsitikinkite, kad siena atlaikys šį įtaisą (ypač svorio atžvilgiu). Taip pat įsitikinkite, kad montavimo srityje už sienos nėra jokių elektros, vandens, dujų arba kitokių trasų. Laikykitės nustatyto atstumo tarp televizoriaus ir sienos (priklausomai nuo televizoriaus modelio). Įrenkite sieninį montavimo įtaisą saugioje vietoje, kur jis niekam nekeltų rizikos. Montuodami sieninį montavimo įtaisą ir plokščiaekranį televizorių, įsitikinkite, kad užtikrinamas stabilumas ir sauga. Šią patikrą reikia reguliariai kartoti, kas 2 mėnesius.

Iranga skirta montavimui ant medinių skersinių arba betoninių sienų. Prieš įrengdami įsitikinkite, kad montavimo paviršius turi reikiamą apkrovos galią, kad atlaikytų bendrą televizoriaus ir montavimo įtaiso svorį. Niekada neviršykite maksimalios 25 kg laikytuvo apkrovos, įskaitant laidus.

Šis gaminys skirtas tik naudojimui namuose. Naudojant ši gaminį lauke, galimą jį sugadinti arba pažeisti.

Gamintojas neatsako už bet kokią jrenginio žalą ir pavojų sveikatai, atsiradusį dėl netinkamo sieninio įtaiso sumontavimo.

1. Prieš montuodami perskaitykite instrukcijas ir įsitikinkite, kad supratote. Jei nesate tikri, kaip atlikti kokios nors dalies montavimą, kreipkitės pagalbos į profesionalų techniką.
2. Siena arba paviršius, ant kurios bus tvirtinamas montavimo įtaisas turi būti pajėgi atlaikyti bendrą montavimo įtaiso ir televizoriaus svorį. Priešingu atveju reikalingas sutvirtinimas.

3. Irengimo metu kartu dirbti turi bent du žmones bei naudoti mechaninės saugos prietaisus ir reikiamus įrankius. Priešingu atveju galite sugadinti turtą arba rimtai ar mirtinai susižaloti.

4. Vadovaukitės visomis instrukcijomis ir rekomendacijomis, kiek tai susiję su adekvačiu vėdinimu ir tinkamos televizoriaus montavimo vietos pasirinktimi. Jei reikia daugiau informacijos, žr. televizoriaus naudotojo vadovą.

5. Gaminio sudėtyje yra smulkių detalių, kurias įkvėpus arba nurijus galima uždusti. Šias detales laikykite atokiau nuo vaikų!

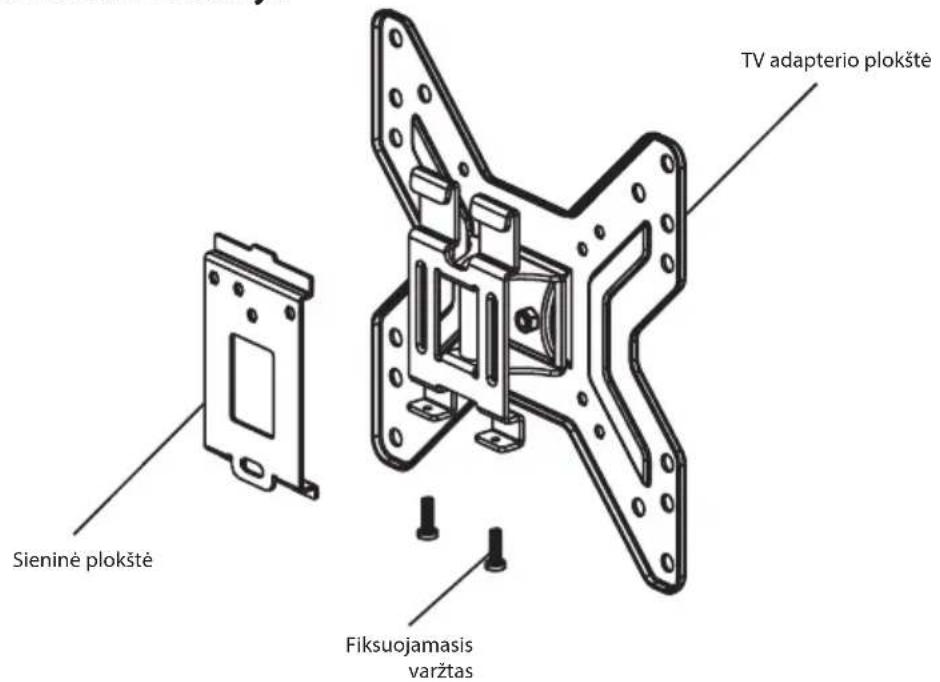

APRAŠYMAS

Montavimo rinkinys

A1 A2 A3 A4 A5

B1 B2

B3

Identifikavimas Vienetas (-ai) Aprašymas
A1 4 Varžtas	M4 × 12 mm
A2 4 Varžtas	M5 × 12 mm
A3 4 Varžtas	M6 × 12 mm
A4 4 Varžtas	M8 × 16 mm
A5 4 Poveržiė trumpiems varžtams
B1 3 Ilgasis varžtas
B2 3 Kaištis
B3 3 Poveržiė ilgiems varžtams

MONTAVIMAS

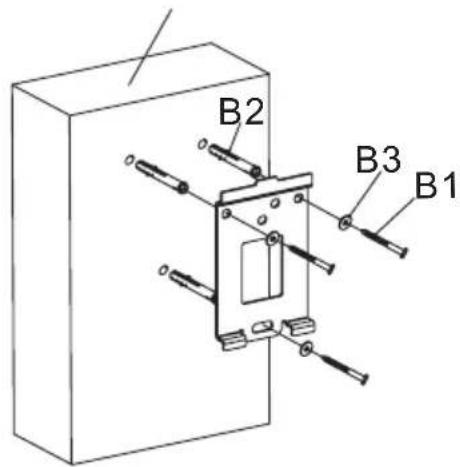

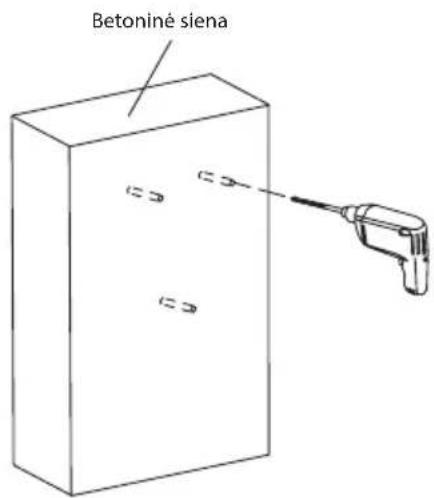

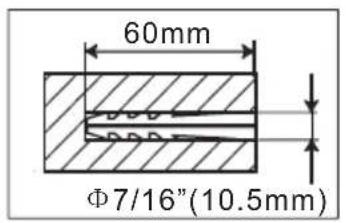

Naudokite sieninę plokštę, sulygiuokite ją lygioje padętyje ir naudokite kaip šabloną trims angoms pażymėti. Išgręžkite tris 10,5 mm skersmens ir 60 mm gylio angas. Jstatykite tris kaiščius (B2) į angas ir tvirtinkite sieninę plokštę prie sienos ilgaisiais varžtais (B1) ir poveržlėmis (B3). Tvirtai priveržkite varžtus, bet ne per daug.

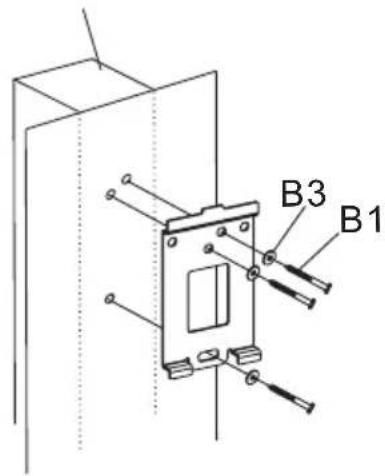

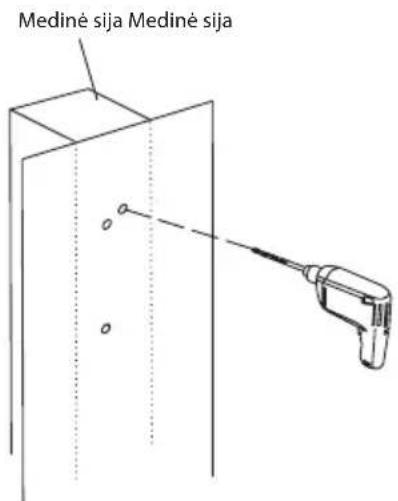

1B – Montavimas ant medinio skersinio

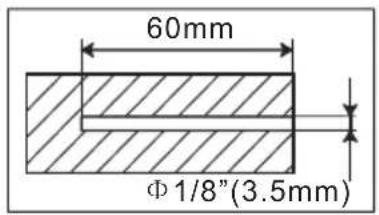

Kaip šabloną, naudokite sieninę plokštę. Įsitikinkite, kad padėtis yra lygi, pažymėkite tris montavimo angas ties medinės sijos centru. Išgręžkite tris 3,5 mm skersmens ir 60 mm gylio angas. Sieninę plokštę dėkite horizontaliai ir fiksuokite prie sienos trimis ilgaisiais varžtais (B1) ir poveržlėmis (B3). Tvirtai priveržkite varžtus, bet ne per daug.

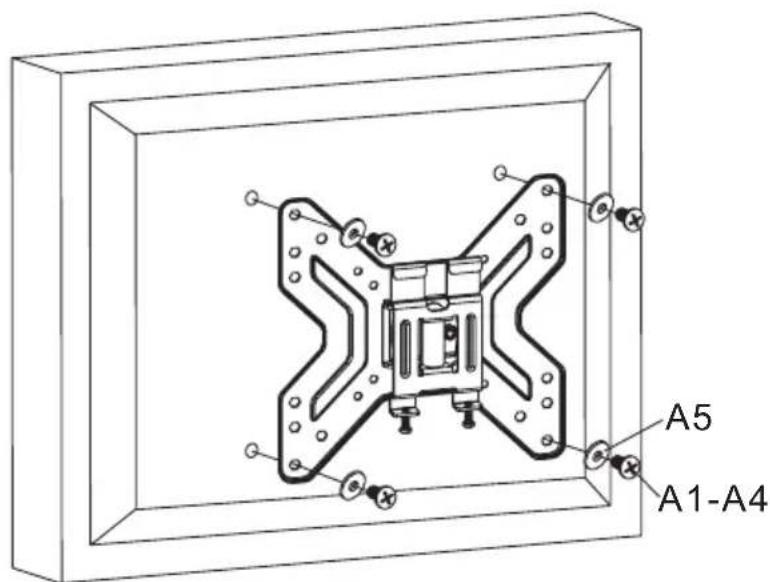

2 - TV adapterio montavimas prie televizoriaus plokštės

Patikrinkite, kad pamatytumėte, kaip montavimo angos išdėstytos Jūsų televizoriaus galinėje plokštėje. Pasirinkite savo televizoriui tinkamus varžtus. Išimkite TV adapterio plokštę iš sieninės plokštės bei keturiais varžtais (A1–A4) ir poveržle (A5) pritvirtinkite ją prie televizoriaus. Jei televizoriaus montavimo sriegiai per siauri, rekomenduojame naudoti tarpiklius. Tvirtai priveržkite varžtus, bet ne per daug.

Perspėjimas: Jei televizoriaus galinės sienelės angos yra per siauros ir nei vienas varžtų netinka, naudokite savo nuožiūra reikiamus varžtus.

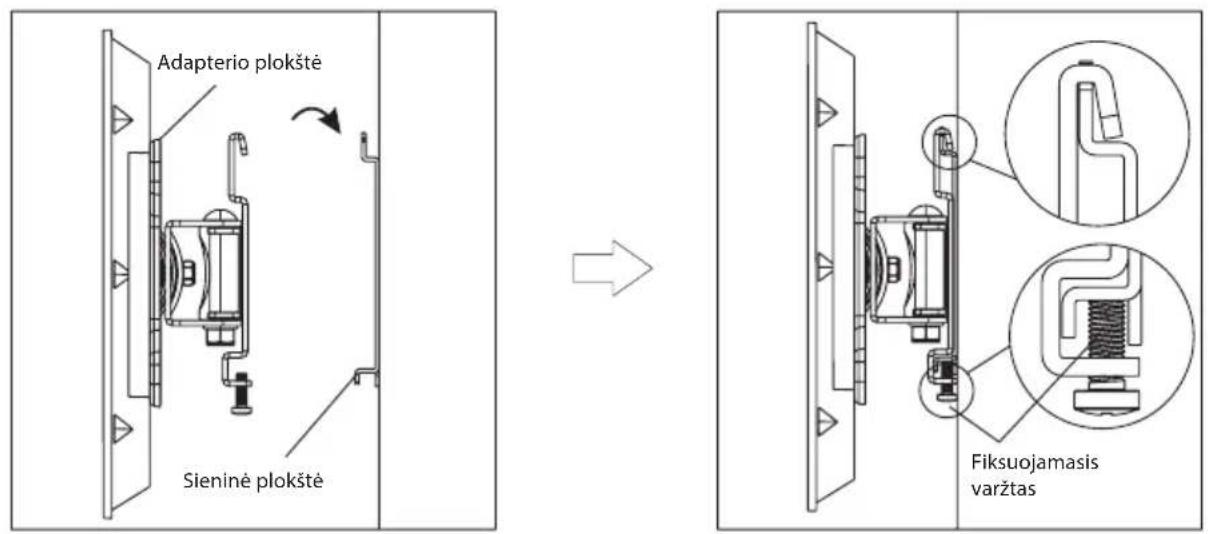

3 – Adapterio plokštės įrengimas ant sieninės plokštės

Irenkite adapterio plokštę prie sieninės plokštės taip, kad adapterio flanšo vieta būtų ant sieninės plokštės bėgelių. Priveržkite apsauginį varžtą prie sieninės plokštės bėgelių. Tvirtai priveržkite varžtą, bet ne per daug.

TECHNINĖS SPECIFIKACIJOS

Ekrano dydis: 17 – 42 colių

Didžiausias televizoriaus svoris: 25 kg

Suderinamumas: VESA 200×200

Priekinis / galinis pokrypis: nuo -5° iki +10°

Minimalus atstumas nuo sienos: 48 mm

NAUDOJIMAS IR ATLIEKŲ UTILIZAVIMAS

Vyniojamasis popierius ir gofruoto kartono dėžė – išmesti i atliekas. Pakavimo folija, PE maišeliai, plastikiniai elementai – išmesti i plastiko perdirbimo kontinerius.

GAMINIŲ UTILIZAVIMAS PASIBAIGUS JŲ EKSPLOATACIJOS LAIKUI

Ant gaminio ar jo pakuotės atvaizduotas simbolis reiškia, kad gaminio negalima utilizuoti kartu su buitinėmis atliekomis. Nugabenkite gaminį į atitinkamą perdirbimo vietą. Utilizuodami gaminį imkitės saugos priemonių dėl neigiamo poveikio žmogaus sveikatai ir aplinkai. Perdirbimas prisideda prie gamtinių išteklių išsaugojimo. Daugiau informacijos apie šio gaminio perdirbimą, teiraukitės vietinės valdžios institucijose, buitinių atliekų perdirbimo organizacijose arba parduotuvėje, kur įsigijote šį gaminį.

Techninės informacijos vadovą rasite internete www.ecg-electro.eu.

Tekstas ir techniniai parametrai keičiami be išankstinio perspėjimo.

08/05
