LD 174203 - Neclasificat ECG - Manual de utilizare gratuit

Marcă	ECG
Model	LD 174203
Tip produs	Suport TV LED înclinabil
Dimensiuni TV compatibile	17" până la 42"
Greutatea maximă a TV-ului	25 kg
Compatibilitate VESA	VESA 200×200
Interval de înclinare	-5° până la +10°
Distanța minimă față de perete	48 mm
Suprafețe de montare	Bare din lemn, pereți solizi din beton
Găuri de instalare (beton)	3 găuri, diametrul 10,5 mm, adâncimea 60 mm
Găuri de instalare (stâlp din lemn)	3 găuri, diametrul 3,5 mm, adâncimea 60 mm
Șuruburi incluse pentru adaptor TV	M4×12 mm, M5×12 mm, M6×12 mm, M8×16 mm (câte 4), plus 4 șaibe
Fixări de perete incluse	3 șuruburi lungi, 3 dibluri, 3 șaibe
Material	Oțel (tipic pentru suporturi de perete)
Caracteristici de siguranță	Șurub de siguranță, design anti-înclinare, inspecție regulată la fiecare 2 luni
Curățare și întreținere	Ștergeți cu o cârpă uscată sau ușor umedă; nu utilizați substanțe chimice dure
Disponibilitatea pieselor de schimb	Contactați producătorul sau distribuitorul pentru componente lipsă sau defecte
Eliminare	Reciclați piesele metalice și ambalajul conform reglementărilor locale

Întrebări frecvente - LD 174203 ECG

Care este greutatea maximă a TV-ului pe care o poate suporta acest suport?

Greutatea maximă a TV-ului este 25 kg inclusiv cablurile. Nu depășiți niciodată această limită pentru a evita defectarea.

Ce dimensiuni de TV sunt compatibile cu suportul LD 174203?

Acest suport este proiectat pentru dimensiuni TV de la 17 inci până la 42 inci diagonală.

Ce modele VESA suportă acest suport?

Suportă modele VESA de până la 200×200 mm. Șuruburile incluse se potrivesc la diverse dimensiuni de găuri.

Pot instala acest suport pe un perete de beton?

Da, pentru pereții din beton utilizați burghiu de 10,5 mm și diblurile de perete incluse. Asigurați-vă că găurile au 60 mm adâncime.

Este acest suport potrivit pentru pereții cu stâlpi de lemn?

Da, pentru stâlpii din lemn, găuriți găuri de ghidaj de 3,5 mm și fixați cu șuruburile lungi și șaibele direct în lemn.

Ce unelte sunt necesare pentru instalare?

Veți avea nevoie de un burghiu, burghie corespunzătoare (10,5 mm pentru beton, 3,5 mm pentru lemn), un nivel, o șurubelniță și o cheie tubulară pentru șuruburi.

Cât de departe de perete va sta televizorul?

Distanța minimă față de perete este 48 mm atunci când suportul este complet retras.

Care este intervalul de înclinare al acestui suport?

Oferă o înclinare înainte/înapoi de -5° până la +10° pentru un unghi de vizualizare optim.

Sunt disponibile piese de schimb dacă ceva lipsește sau este deteriorat?

Da, contactați vânzătorul sau producătorul (K+B Progres, a.s. la [e-mail]) pentru a raporta piese lipsă sau defecte. Nu utilizați componente deteriorate.

Cât de des ar trebui să inspectez suportul după instalare?

Inspectați suportul la fiecare 2 luni pentru a vă asigura că toate șuruburile sunt strânse și suportul rămâne sigur.

MANUAL DE UTILIZARE LD 174203 ECG

Citiți cu atenție și păstrați pentru utilizare ulterioară!

Vă rugăm să apelați la un profesionist calificat pentru a instala în mod corespunzător suportul de perete. Înainte de instalarea suportului de perete, verificați conținutul setului de asamblare și informați furnizorul dvs. în cazul în care descoperiți că lipsesc componente sau că există componente defecte. Nu utilizați componente defecte!! Utilizați setul de perete exclusiv în scopul intenționat de producător. Înainte de instalare, asigurați-vă că peretele poate să susțină (în special din punct de vedere al greutății) setul de perete. De asemenea, asigurați-vă că nu există conducte pentru energie electrică, apă, gaz sau alte conducte în spatele peretelui în zona de instalare. Păstrați distanța specificată între TV și perete (în funcție de modelul de TV). Instalați suportul de perete într-o locație sigură, care nu prezintă un risc pentru nimeni. Odată ce suportul de perete și TV-ul cu ecran plat sunt montate, asigurați-vă că stabilitatea și siguranța sunt suficiente. Această inspecție se va repeta în mod regulat, la fiecare 2 luni.

Echipamentul este destinat să fie instalat pe bare transversale din lemn sau pe pereți solizi din beton. Înainte de instalare, asigurați-vă că suprafața de asamblare are capacitatea de încărcare necesară pentru a susține greutatea totală a TV-ului și a suportului. Nu depășiți niciodată capacitatea maximă a suportului de 25 kg, inclusiv cablurile.

Acest produs este proiectat numai pentru uz casnic. Utilizarea produsului în aer liber poate avea ca rezultat defectarea produsului sau producerea de vătămări.

Producătorul nu este răspunzător pentru daunele aduse echipamentelor și sănătății cauzate de instalarea necorespunzătoare a suportului de perete.

1. Citiți toate instrucțiunile și asigurați-vă că le înțelegeți înainte de instalare. Dacă nu sunteți sigur cu privire la vreo parte a procesului de instalare, contactați un tehnician profesionist pentru asistență.

2. Peretele sau suprafața pe care va fi ancorat suportul trebuie să poată susține întreaga greutate a suportului de perete și a TV-ului. În caz contrar, va fi necesară consolidarea.

3. Instalarea necesită cooperarea a cel puțin două persoane și utilizarea unui mecanism de securitate mecanică și a instrumentelor potrivite. În caz contrar, ar putea rezulta daune aduse bunurilor sau vătămări grave sau vătămări mortale.

4. Urmați toate instrucțiunile și recomandările privind ventilația corespunzătoare și selectarea unei locații potrivite pentru ancorarea TV-ului. Consultați manualul de utilizare al TV-ului pentru mai multe informații.
5. Produsul conține piese mai mici care, la inhalare sau înghițire, pot duce la sufocare. Țineți aceste piese la distanță de copii!

DESCRIERE

Set de asamblare

A1 A2 A3 A4 A5

B1 B2

B3

Identificare Unitate(ăți) Descriere
A1 4 Șurub	M4 × 12 mm
A2 4 Șurub	M5 × 12 mm
A3 4 Șurub	M6 × 12 mm
A4 4 Șurub	M8 × 16 mm
A5 4 Șaibă	pentru șurub scurt
B1 3 Șurub	lung
B2 3 Diblu
B3 3 Șaibă	pentru șurub lung

ASAMBLAREA

1A – Asamblarea pe un perete din beton

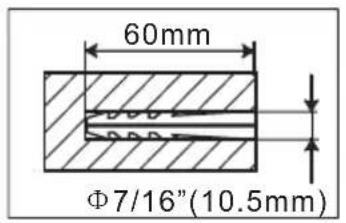

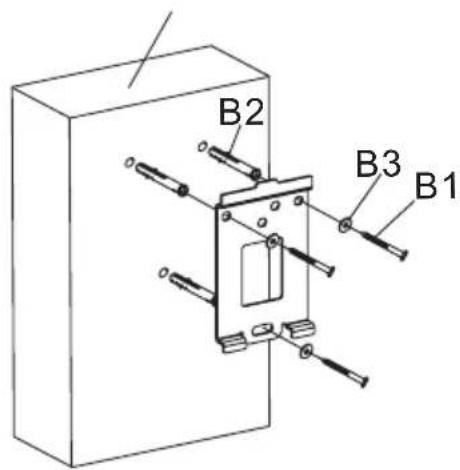

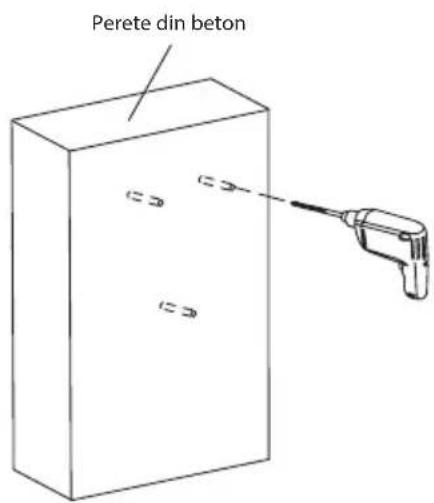

Aplicați placa de perete pe perete, aliniați-o într-o poziție orizontală și utilizați-o ca șablon pentru a marca trei orificii. Faceți trei orificii cu diametrul de 10,5 mm și adâncimea de 60 mm. Introduceți trei dibluri (B2) în orificii și fixați placa de perete pe perete utilizând șuruburi lungi (B1) și șaibe (B3). Strângeți bine șuruburile, dar nu prea mult.

1B – Asamblarea pe bare transversale din lemn

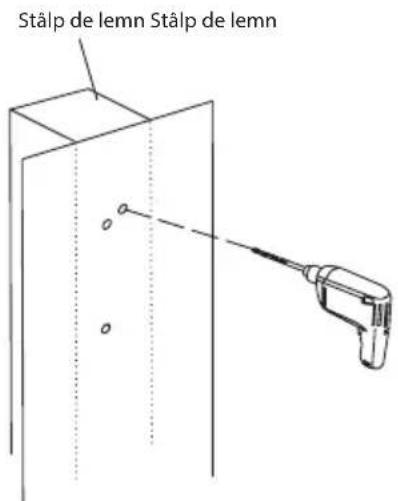

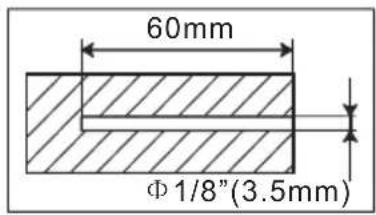

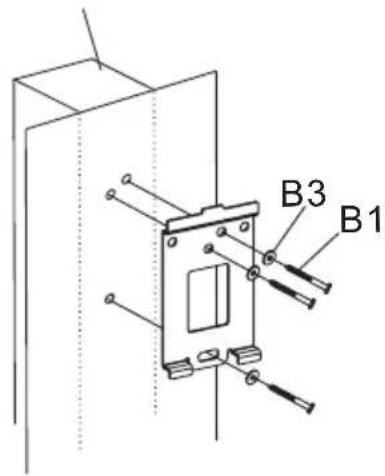

Utilizați o placă de perete ca şablon. Asigurați-vă că este orizontală, marcați trei orificii de montare în stâlpul de lemn. Faceți trei orificii cu diametrul de 3,5 mm și adâncimea de 60 mm. Aplicați placa de perete în poziție orizontală și fixați-o pe perete utilizând trei şuruburi lungi (B1) și şaibe (B3). Strângeți bine şuruburile, dar nu prea mult.

2 - Montarea panoului adaptorului TV la TV

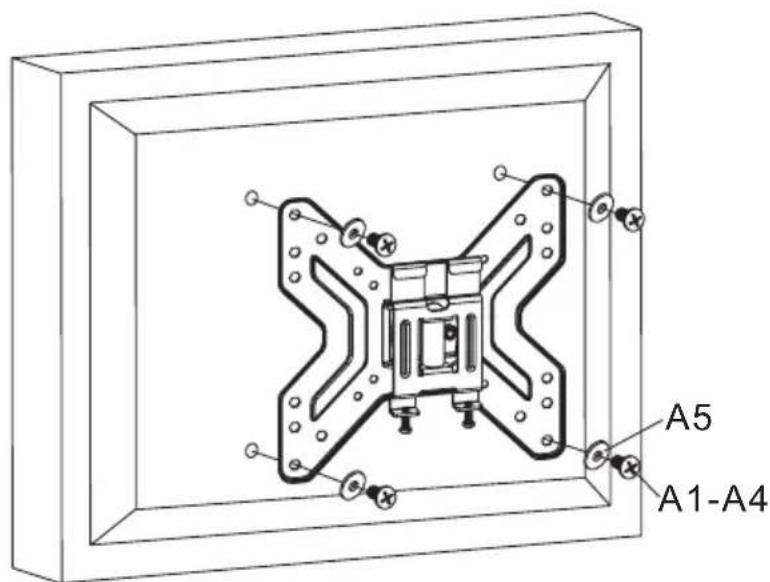

Verificați pentru a vedea modul de aranjare a orificiilor de montare pe partea din spate a televizorului dvs. Alegeți șuruburile corespunzătoare pentru TV-ul dvs. Scoateți placa adaptorului TV de pe placa de perete și atașați-o la TV cu cele patru șuruburi (A1–A4) și șaiba (A5). Dacă orificiile filetate de pe suportul pentru TV sunt prea puțin adânci, vă recomandăm să utilizați distanțiere. Strângeți bine șuruburile, dar nu prea mult.

Avertizare: Dacă orificiile din partea din spate a TV-ului dvs. sunt prea puțin adânci și niciunul dintre șuruburile incluse nu se potrivește în ele, utilizați șuruburile corespunzătoare la alegerea dvs.

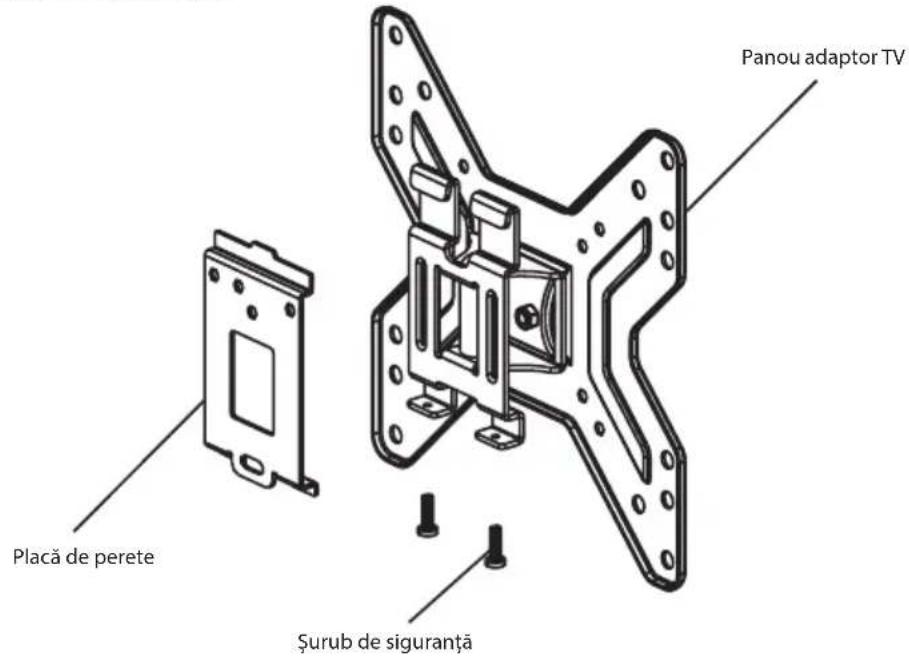

3 - Instalarea panoului adaptorului pe placa de perete

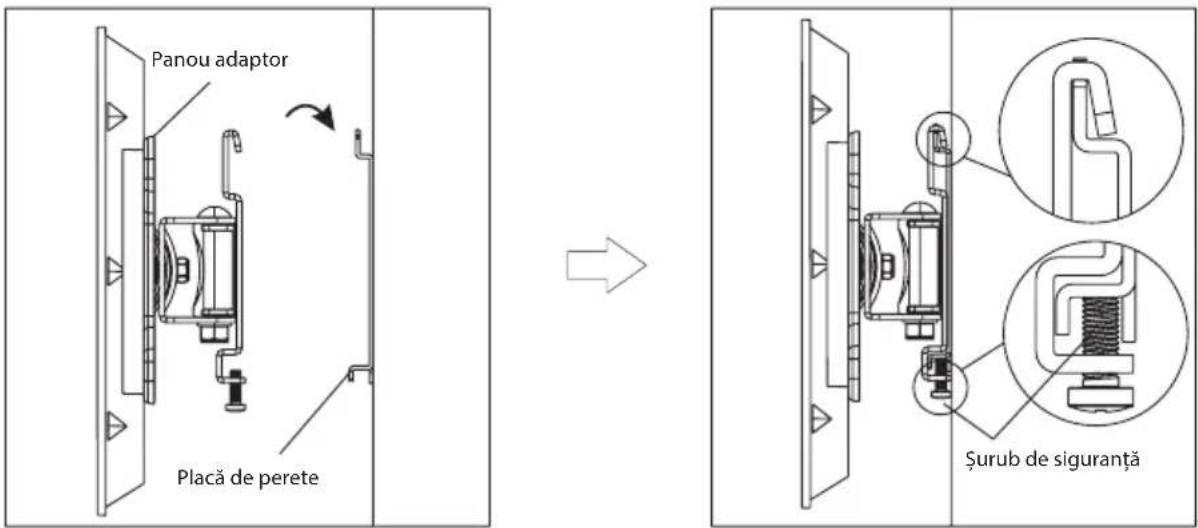

Montați panoul adaptorului pe placa de perete, astfel încât flança adaptorului să fie amplasată pe șinele plăcii de perete. Strângeți șurubul de siguranță de pe șinele plăcii de perete. Strângeți bine șurubul, dar nu prea mult.

SPECIFICAȚII TEHNICE

Dimensiunea panouului: 17" (43,18 cm) până la 42" (106,68 cm)

Greutatea maximă a TV-ului: 25 kg

Compatibilitate: VESA 200×200

înclinare spre înainte/înapoi: -5° până la +10°

Distanța minimă de la perete: 48 mm

UTILIZAREA ŞI ELIMINAREA LA DEŞEURI

Hârtie de ambalare și carton ondulat - livrați la centrele de colectare a deșeurilor obișnuite. Folie de ambalare, saci din polietilenă, articole din plastic - aruncați în recipientele de reciclare a materialelor din plastic.

ELIMINAREA PRODUSELOR LA SFÂRŞITUL DURATEI DE VIAȚĂ

Simbolul reprezentat pe produs sau pe ambalaj indică faptul că produsul nu trebuie tratat drept deșeu menajer. Predați produsul la locația specificată pentru reciclare. Preveniți impactul negativ asupra sănătății oamenilor și asupra mediului prin reciclarea corespunzătoare a produsului dumneavoastră. Reciclarea contribuie la conservarea resurselor naturale. Pentru mai multe informații privind reciclarea acestui produs, consultați autoritatea locală, organizația de procesare a deșeurilor menajere sau magazinul de unde ați achiziționat produsul.

08/05

Manualul de utilizare este disponibil pe internet la www.ecg-electro.eu.

Ne rezervăm dreptul de a efectua modificări ale textului și ale parametrilor tehnici.
